TOYOTA AVENSIS 2017 Manuale de Empleo (in Spanish)

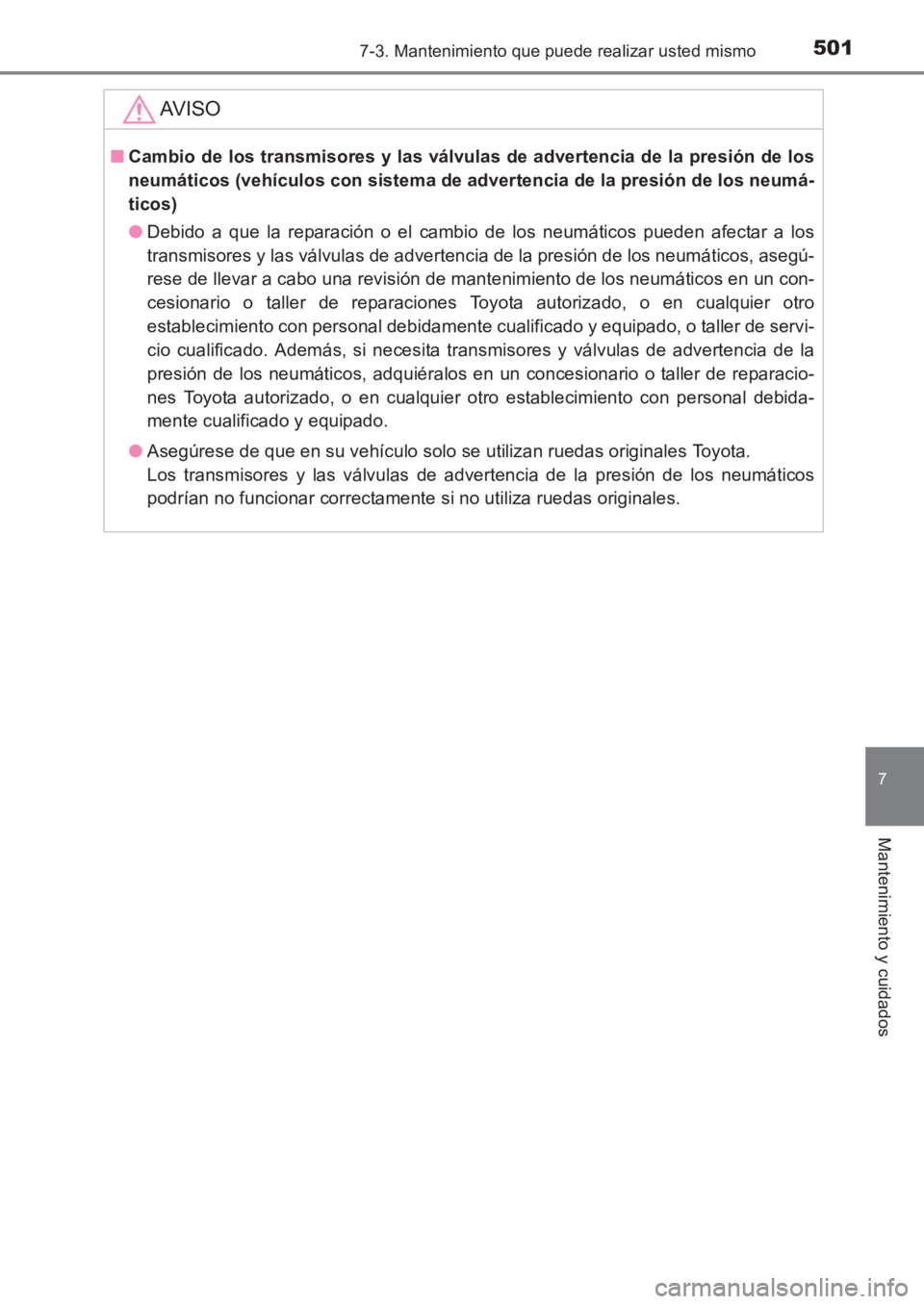

5017-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados
AV I S O
■Cambio de los transmisores y las válvulas de advertencia de la presión de los
neumáticos (vehículos con sistema de advertencia de la presión de los neumá-
ticos)
●Debido a que la reparación o el cambio de los neumáticos pueden afectar a los
transmisores y las válvulas de advertencia de la presión de los neumáticos, asegú-
rese de llevar a cabo una revisión de mantenimiento de los neumáticos en un con-
cesionario o taller de reparaciones Toyota autorizado, o en cualquier otro
establecimiento con personal debidamente cualificado y equipado, o taller de servi-
cio cualificado. Además, si necesita transmisores y válvulas de advertencia de la
presión de los neumáticos, adquiéralos en un concesionario o taller de reparacio-
nes Toyota autorizado, o en cualquier otro establecimiento con personal debida-
mente cualificado y equipado.
● Asegúrese de que en su vehículo solo se utilizan ruedas originales Toyota.
Los transmisores y las válvulas de advertencia de la presión de los neumáticos
podrían no funcionar correctamente si no utiliza ruedas originales.
AVENSIS_OM_OM20C69S_(ES).book Page 501 Wednesday, June 15, 20 16 12:26 PM

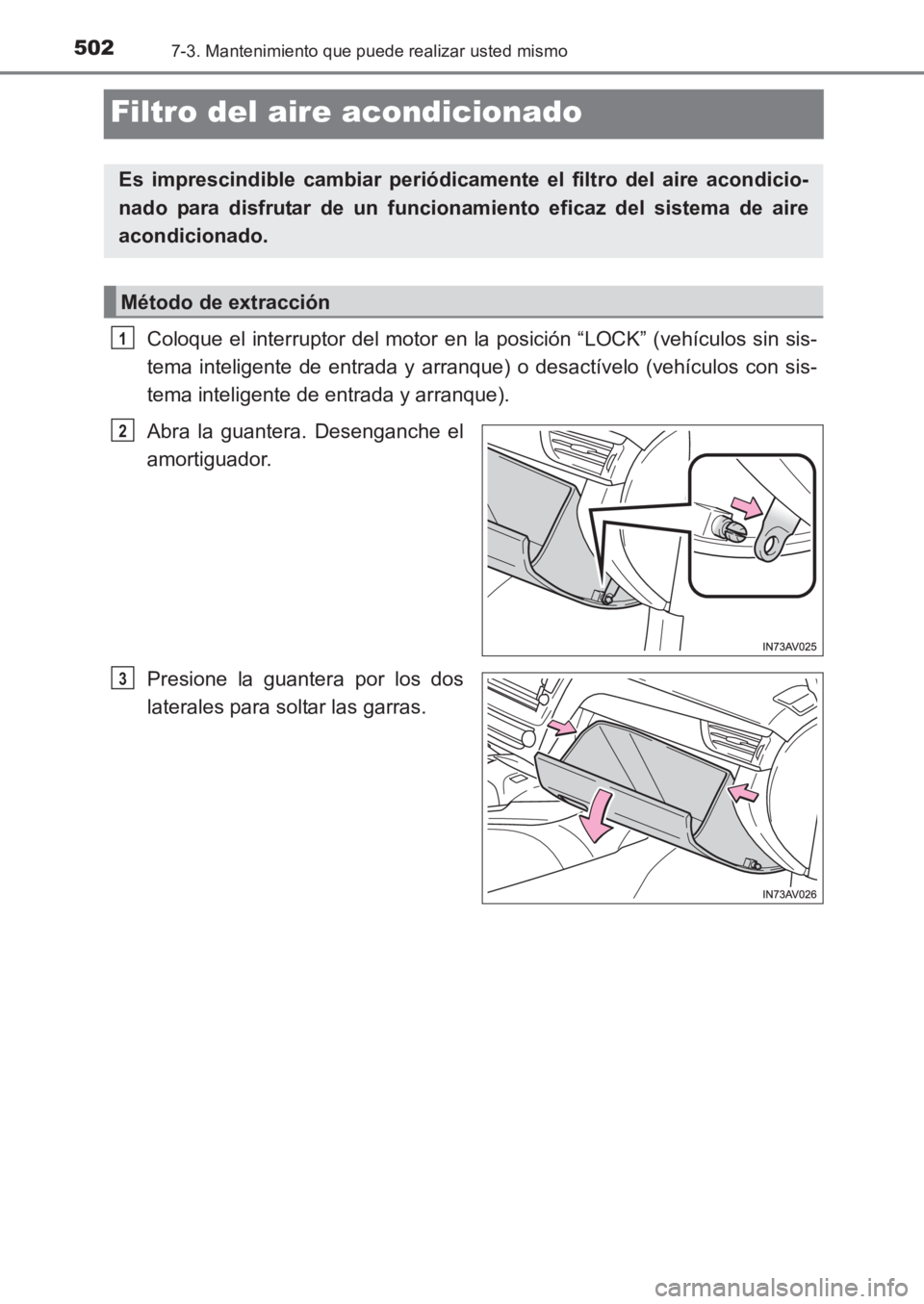

5027-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
Filtro del aire acondicionado
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sis-
tema inteligente de entrada y arranque) o desactívelo (vehículos con sis-
tema inteligente de entrada y arranque).
Abra la guantera. Desenganche el
amortiguador.
Presione la guantera por los dos
laterales para soltar las garras.
Es imprescindible cambiar periódicamente el filtro del aire acondicio-
nado para disfrutar de un funcionamiento eficaz del sistema de aire
acondicionado.
Método de extracción
1
2
3
AVENSIS_OM_OM20C69S_(ES).book Page 502 Wednesday, June 15, 20 16 12:26 PM

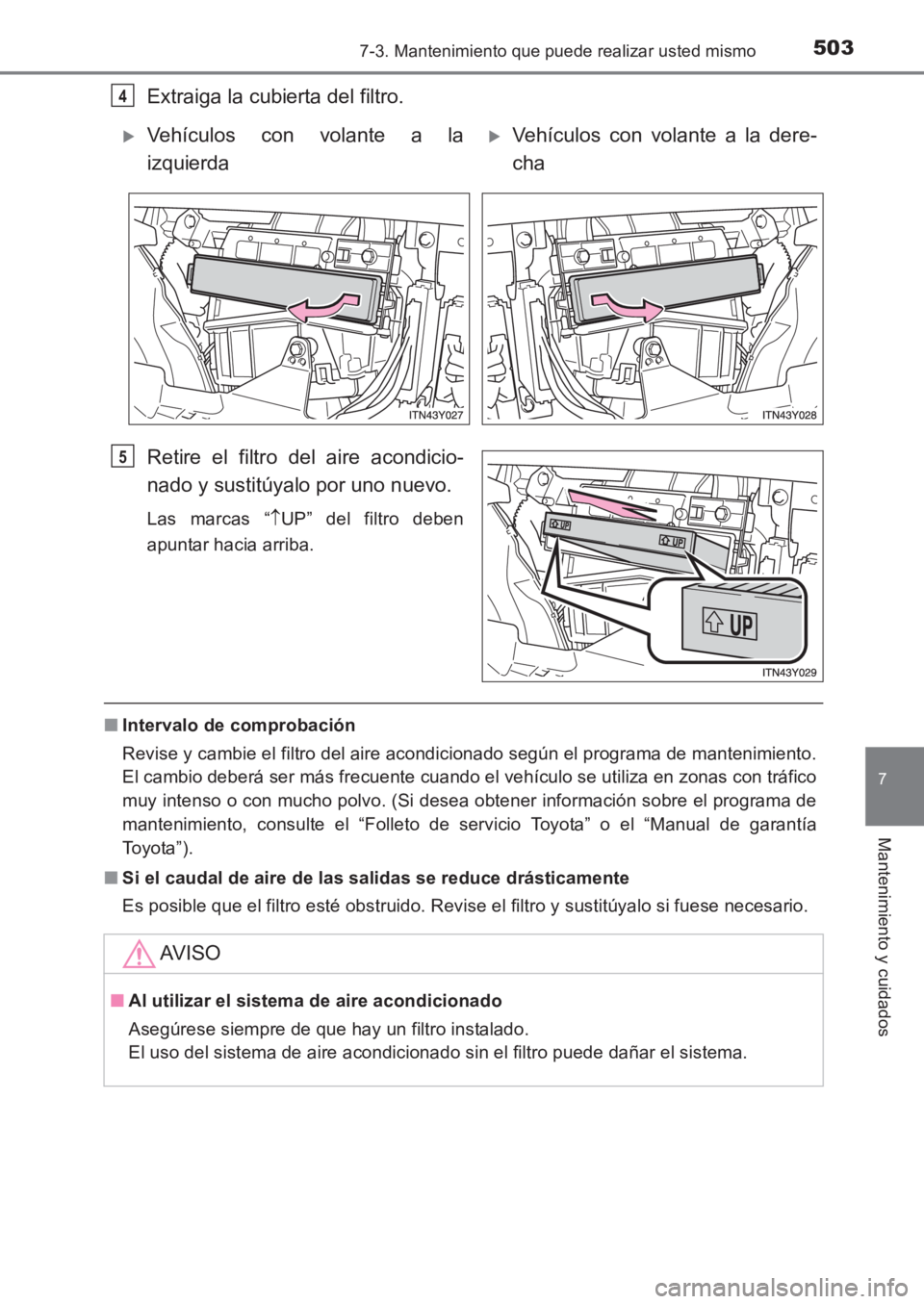

5037-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados
Extraiga la cubierta del filtro.
Retire el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “↑UP” del filtro deben
apuntar hacia arriba.
■ Intervalo de comprobación
Revise y cambie el filtro del aire acondicionado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utiliza en zonas con tráfico
muy intenso o con mucho polvo. (Si desea obtener información sobre el programa de
mantenimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía
Toyota”).
■ Si el caudal de aire de las salidas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
4
XVehículos con volante a la
izquierdaXVehículos con volante a la dere-
cha
5
AV I S O
■Al utilizar el sistema de aire acondicionado
Asegúrese siempre de que hay un filtro instalado.
El uso del sistema de aire acondicionado sin el filtro puede dañar el sistema.
AVENSIS_OM_OM20C69S_(ES).book Page 503 Wednesday, June 15, 20 16 12:26 PM

5047-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
Pila del control remoto inalámbrico/llave
electrónica
●Destornillador de punta plana
● Destornillador Phillips pequeño
● Pila de litio
Vehículos sin sistema inteligente de entrada y arranque: CR2016
Vehículos con sistema inteligente de entrada y arranque: CR1632
XVehículos sin sistema inteligente de entrada y arranque
Levante la tapa.
Introduzca el destornillador en la
ranura y presione hacia abajo.
Para evitar que se dañe la llave,
cubra la punta del destornillador con un
trapo.
Retire la tapa.
Introduzca el destornillador en la parte
inferior de la llave y presione hacia
abajo.
Cambie la pila por otra nueva cuando note que está descargada.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2
AVENSIS_OM_OM20C69S_(ES).book Page 504 Wednesday, June 15, 20 16 12:26 PM

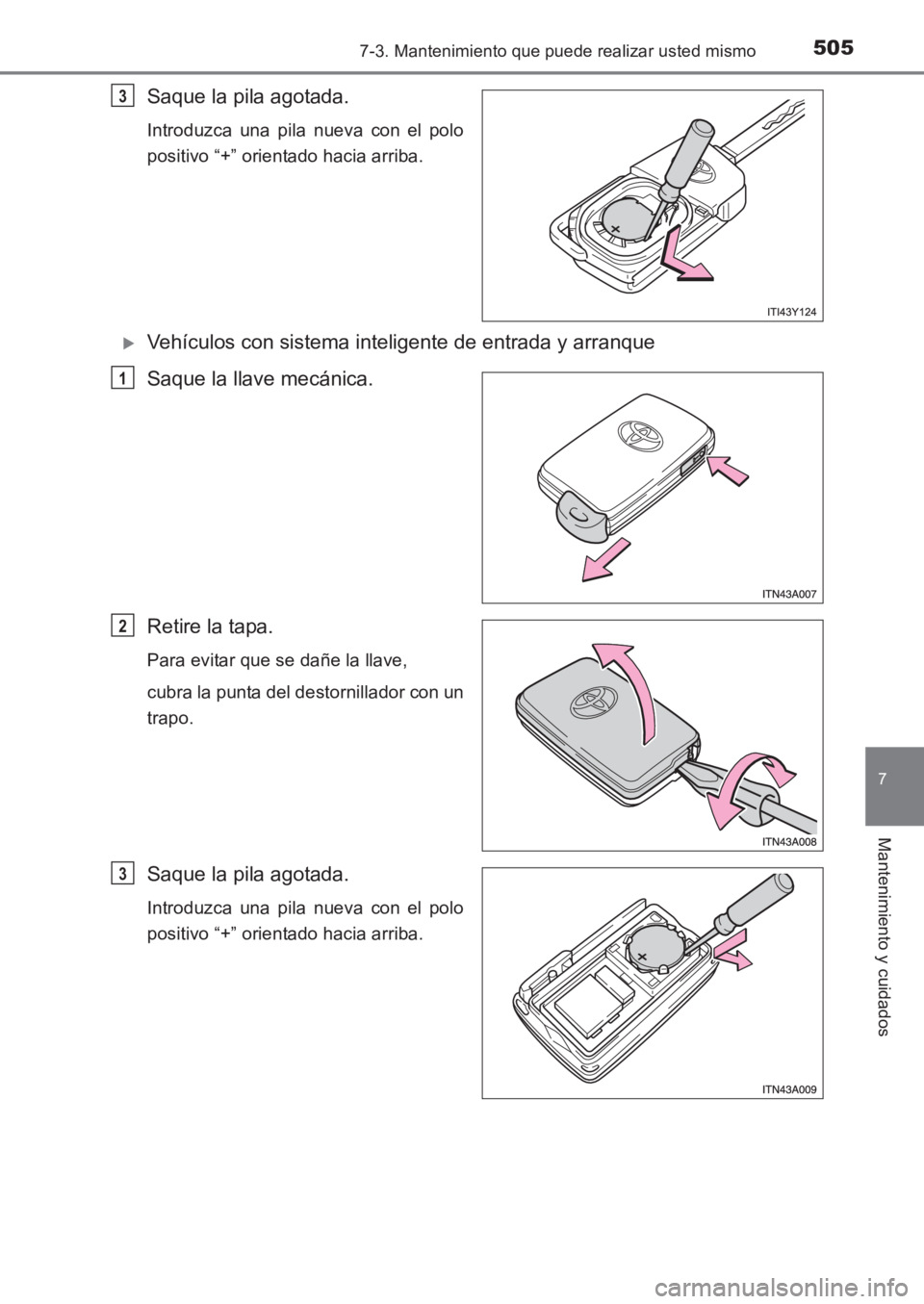

5057-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
XVehículos con sistema inteligente de entrada y arranque
Saque la llave mecánica.
Retire la tapa.
Para evitar que se dañe la llave,
cubra la punta del destornillador con un
trapo.
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
3
1
2
3
AVENSIS_OM_OM20C69S_(ES).book Page 505 Wednesday, June 15, 2016 12:26 PM

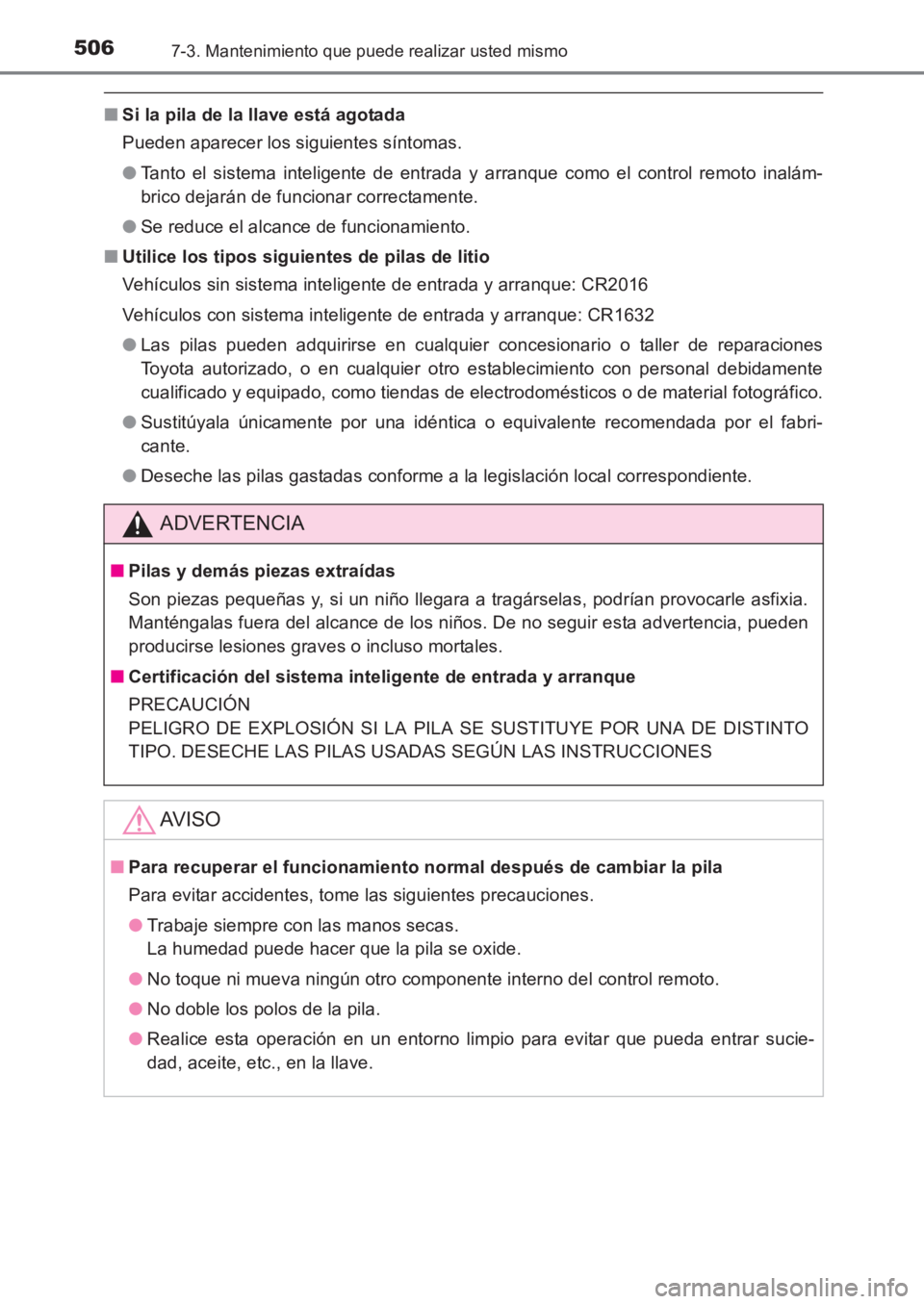

5067-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas.
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalám-
brico dejarán de funcionar correctamente.
● Se reduce el alcance de funcionamiento.
■ Utilice los tipos siguientes de pilas de litio
Vehículos sin sistema inteligente de entrada y arranque: CR2016
Vehículos con sistema inteligente de entrada y arranque: CR1632
●Las pilas pueden adquirirse en cualquier concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debidamente
cualificado y equipado, como tiendas de electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas gastadas conforme a la legislación local correspondiente.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragárselas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, pueden
producirse lesiones graves o incluso mortales.
■ Certificación del sistema inteligente de entrada y arranque
PRECAUCIÓN
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■Para recuperar el funcionamiento normal después de cambiar la pila
Para evitar accidentes, tome las siguientes precauciones.
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ni mueva ningún otro componente interno del control remoto.
● No doble los polos de la pila.
● Realice esta operación en un entorno limpio para evitar que pueda entrar sucie-
dad, aceite, etc., en la llave.
AVENSIS_OM_OM20C69S_(ES).book Page 506 Wednesday, June 15, 20 16 12:26 PM

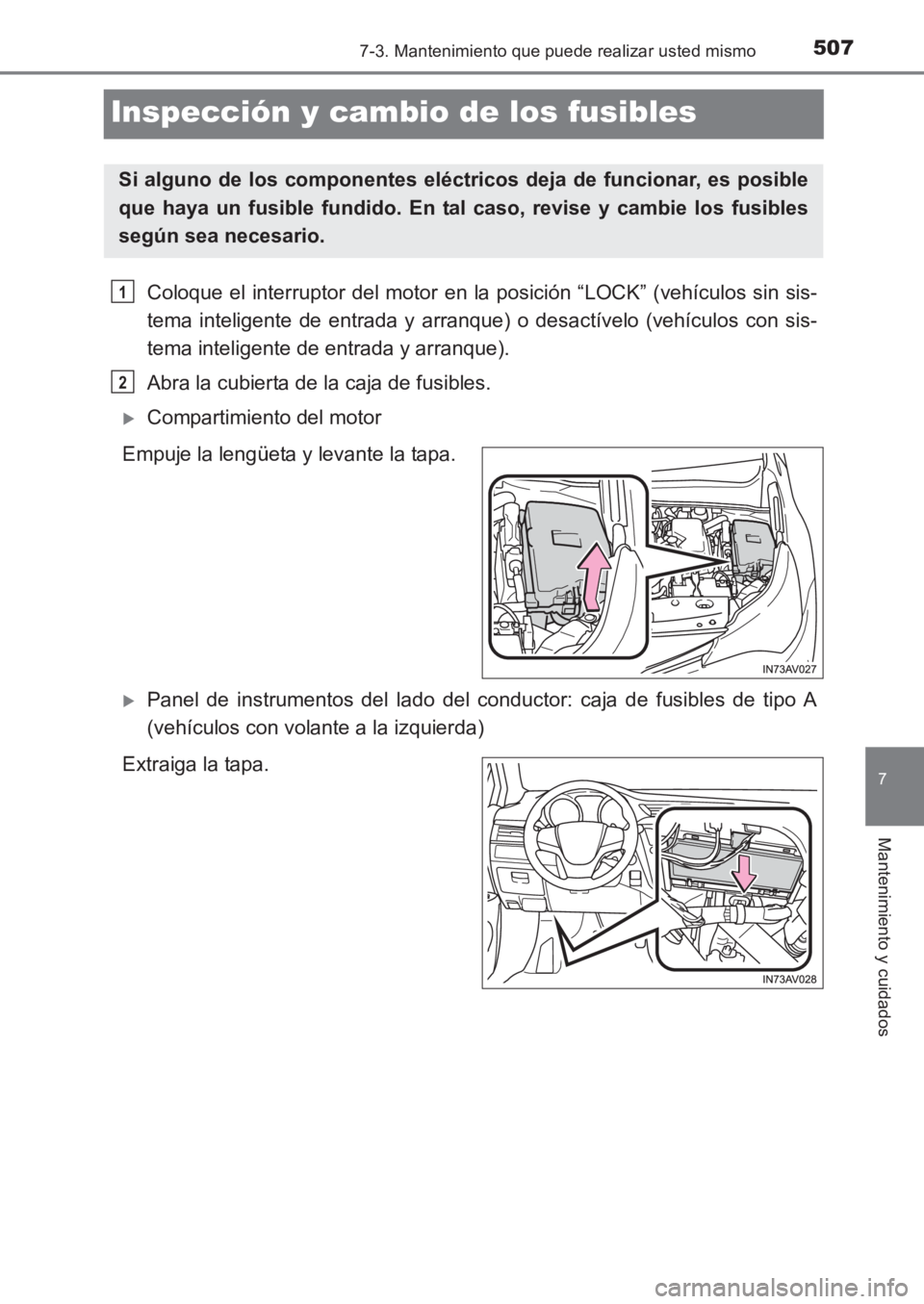

5077-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados
Inspección y cambio de los fusibles
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sis-
tema inteligente de entrada y arranque) o desactívelo (vehículos con sis-
tema inteligente de entrada y arranque).
Abra la cubierta de la caja de fusibles.
XCompartimiento del motor
Empuje la lengüeta y levante la tapa.
XPanel de instrumentos del lado del conductor: caja de fusibles de tipo A
(vehículos con volante a la izquierda)
Extraiga la tapa.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2
AVENSIS_OM_OM20C69S_(ES).book Page 507 Wednesday, June 15, 20 16 12:26 PM

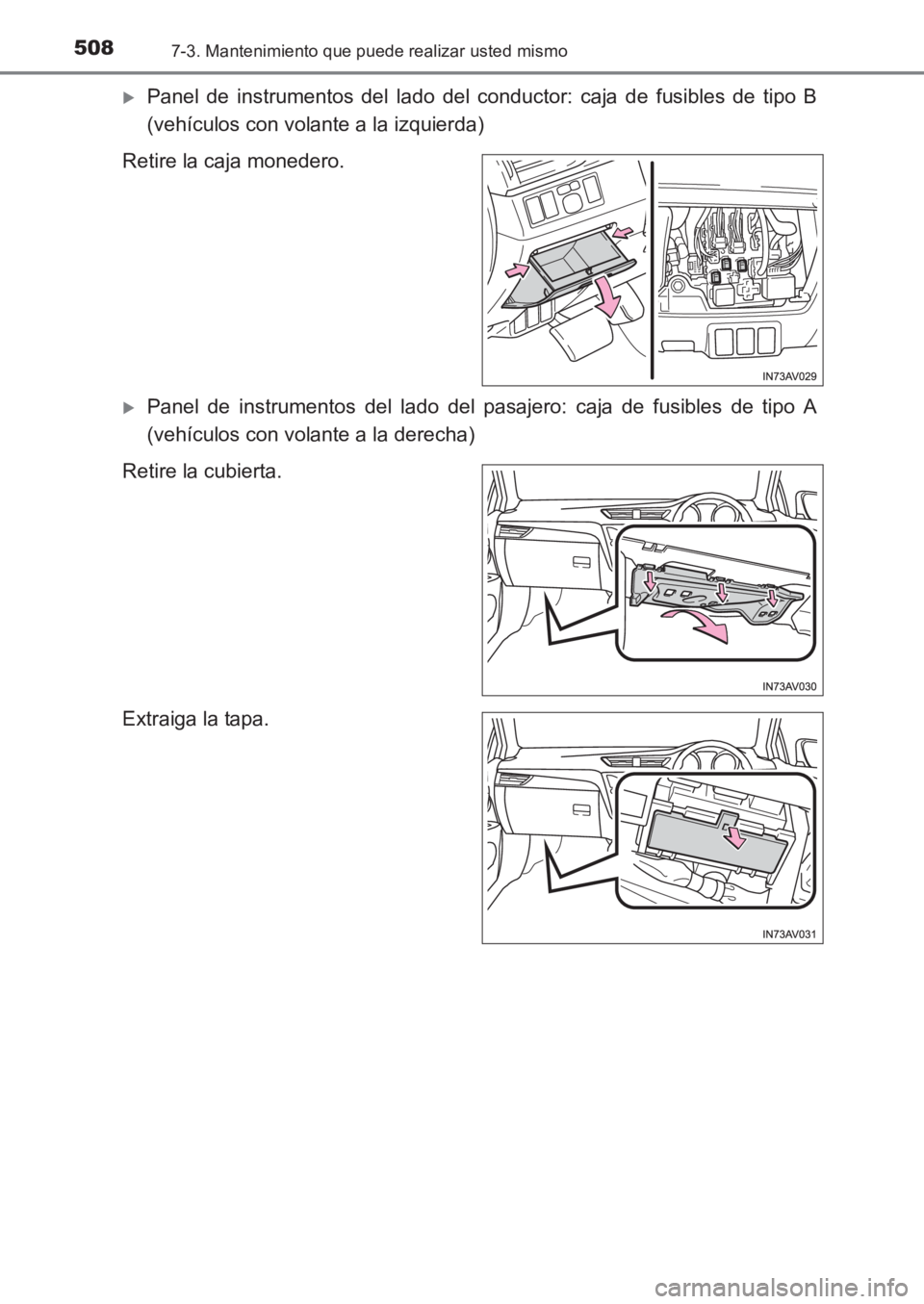

5087-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
XPanel de instrumentos del lado del conductor: caja de fusibles de tipo B
(vehículos con volante a la izquierda)
Retire la caja monedero.
XPanel de instrumentos del lado del pasajero: caja de fusibles de tipo A
(vehículos con volante a la derecha)
Retire la cubierta.
Extraiga la tapa.
AVENSIS_OM_OM20C69S_(ES).book Page 508 Wednesday, June 15, 20 16 12:26 PM

5097-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
7
Mantenimiento y cuidados

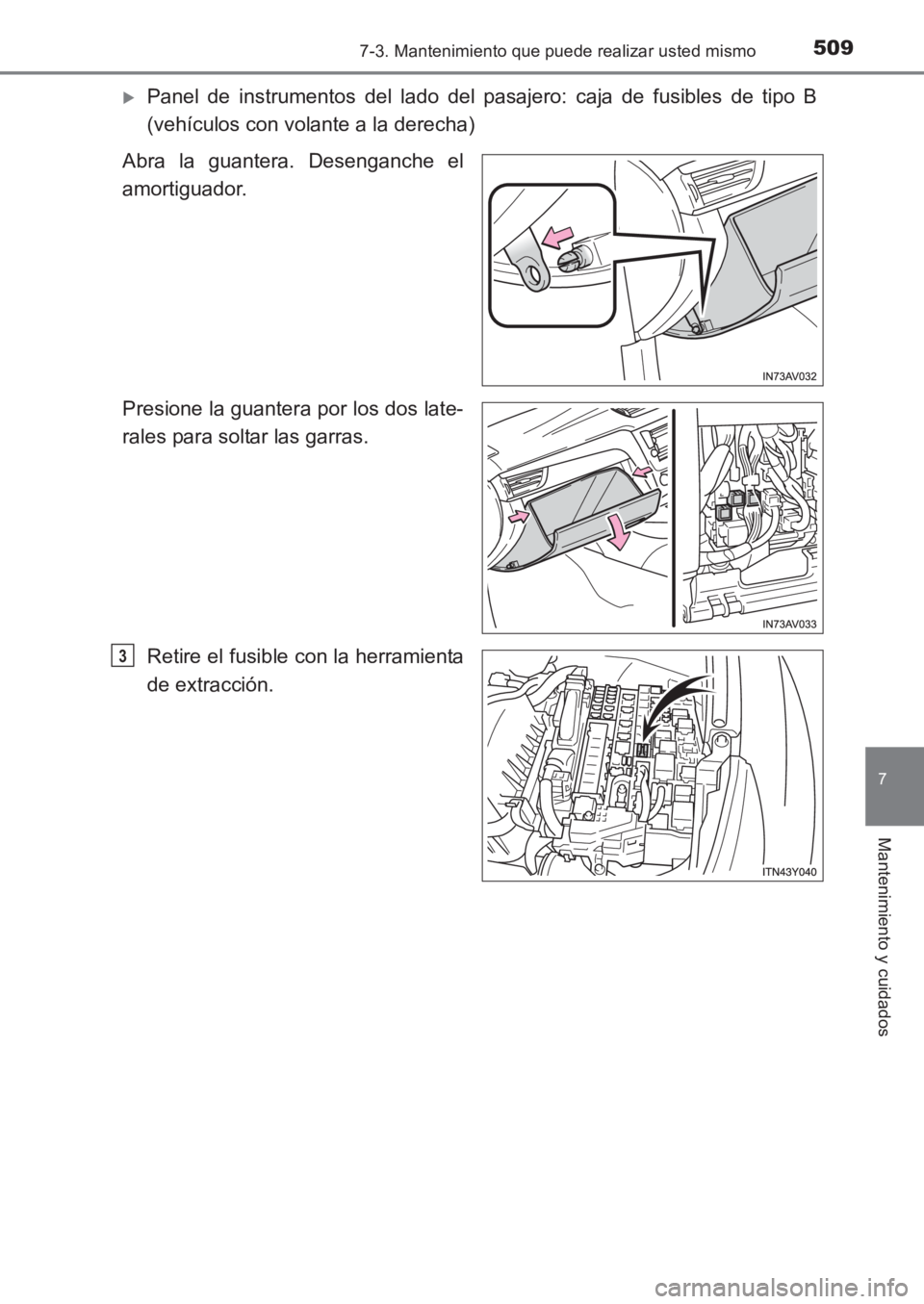

XPanel de instrumentos del lado del pasajero: caja de fusibles de tipo B
(vehículos con volante a la derecha)
Abra la guantera. Desenganche el
amortiguador.
Presione la guantera por los dos late-
rales para soltar las garras.
Retire el fusible con la herramienta
de extracción.
3
AVENSIS_OM_OM20C69S_(ES).book Page 509 Wednesday, June 15, 20 16 12:26 PM

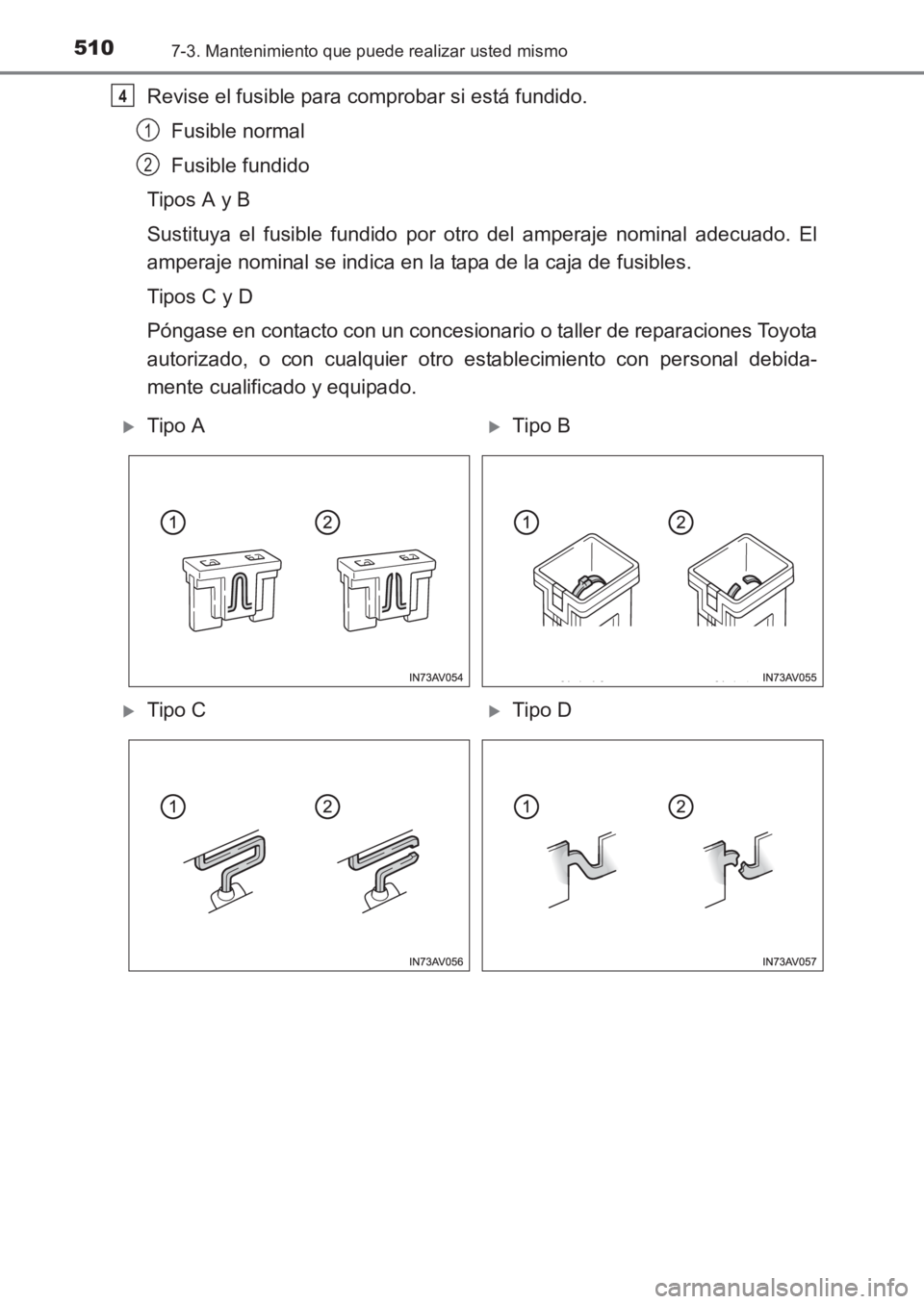

5107-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C69S_(ES)
Revise el fusible para comprobar si está fundido.Fusible normal
Fusible fundido
Tipos A y B
Sustituya el fusible fundido por otro del amperaje nominal adecuado. El
amperaje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D
Póngase en contacto con un concesionario o taller de reparaciones Toyota
autorizado, o con cualquier otro establecimiento con personal debida-
mente cualificado y equipado.4
1
2
XTipo AXTipo B
XTipo CXTipo D
AVENSIS_OM_OM20C69S_(ES).book Page 510 Wednesday, June 15, 20 16 12:26 PM
