TOYOTA AVENSIS 2017 Manuale duso (in Italian)

1012. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

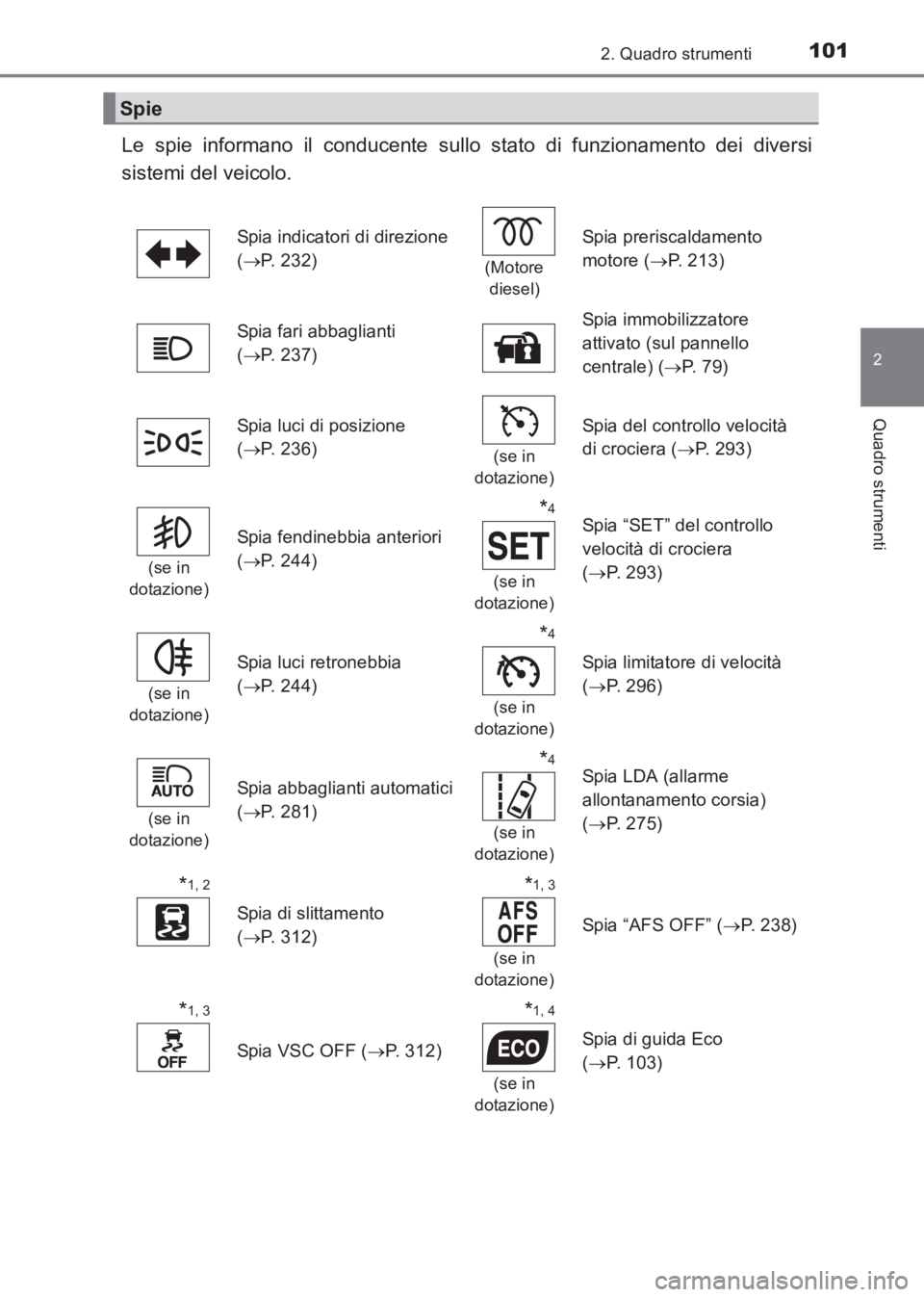

Le spie informano il conducente sullo stato di funzionamento dei diversi
sistemi del veicolo.
Spie
Spia indicatori di direzione
(→ P. 232)
(Motore
diesel)
Spia preriscaldamento
motore ( →P. 213)
Spia fari abbaglianti
( → P. 237) Spia immobilizzatore
attivato (sul pannello
centrale) (
→P. 79)
Spia luci di posizione
( → P. 236)
(se in
dotazione)
Spia del controllo velocità
di crociera ( →P. 293)
(se in
dotazione)
Spia fendinebbia anteriori
( → P. 244)
*4
(se in
dotazione)
Spia “SET” del controllo
velocità di crociera
( → P. 293)
(se in
dotazione)
Spia luci retronebbia
( → P. 244)
*4
(se in
dotazione)
Spia limitatore di velocità
( → P. 296)
(se in
dotazione)
Spia abbaglianti automatici
( → P. 281)
*4
(se in
dotazione)
Spia LDA (allarme
allontanamento corsia)
( → P. 275)
*1, 2
Spia di slittamento
(→ P. 312)
*1, 3
(se in
dotazione)
Spia “AFS OFF” ( →P. 238)
*1, 3
Spia VSC OFF ( →P. 312)
*1, 4
(se in
dotazione)
Spia di guida Eco
( → P. 103)
AVENSIS_OM_OM20C70L_(EL).book Page 101 Wednesday, June 15, 20 16 2:44 PM

1022. Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

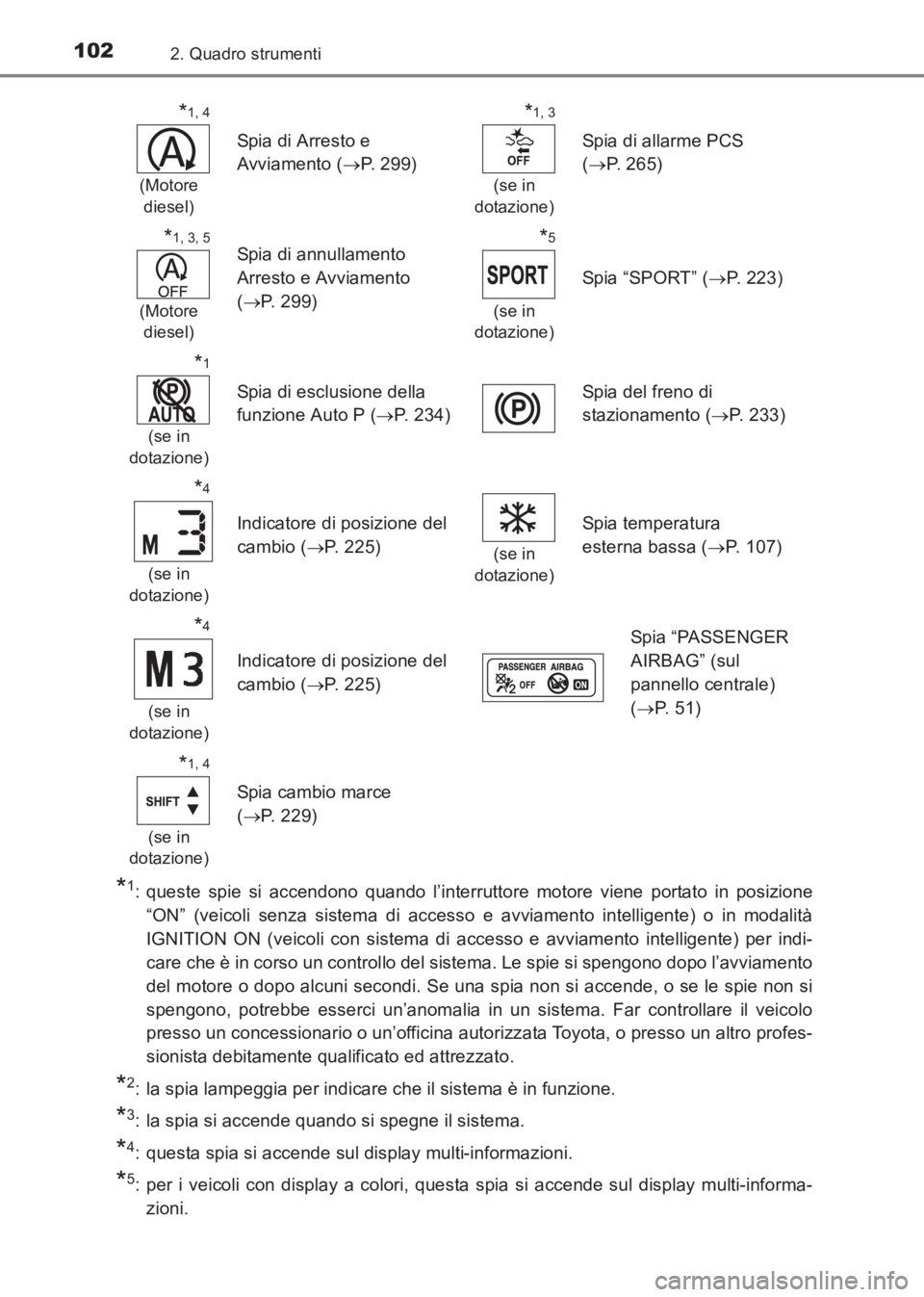

*1: queste spie si accendono quando l’interruttore motore viene portato in posizione“ON” (veicoli senza sistema di accesso e avviamento intelligente) o in modalità
IGNITION ON (veicoli con sistema di accesso e avviamento intelligente) per indi-
care che è in corso un controllo del sistema. Le spie si spengono dopo l’avviamento
del motore o dopo alcuni secondi. Se una spia non si accende, o se le spie non si
spengono, potrebbe esserci un’anomalia in un sistema. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un altro profes-
sionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*4: questa spia si accende sul display multi-informazioni.
*5: per i veicoli con display a colori, questa spia si accende sul display multi-informa-zioni.
*1, 4
(Motore diesel)
Spia di Arresto e
Avviamento ( →P. 299)
*1, 3
(se in
dotazione)
Spia di allarme PCS
( → P. 265)
*1, 3, 5
(Motore
diesel)
Spia di annullamento
Arresto e Avviamento
( → P. 299)*5
(se in
dotazione)
Spia “SPORT” ( →P. 223)
*1
(se in
dotazione)
Spia di esclusione della
funzione Auto P ( →P. 234) Spia del freno di
stazionamento (
→P. 233)
*4
(se in
dotazione)
Indicatore di posizione del
cambio ( →P. 225)
(se in
dotazione)
Spia temperatura
esterna bassa ( →P. 107)
*4
(se in
dotazione)
Indicatore di posizione del
cambio ( →P. 225)
Spia “PASSENGER
AIRBAG” (sul
pannello centrale)
(→ P. 5 1 )
*1, 4
(se in
dotazione)
Spia cambio marce
( → P. 229)
AVENSIS_OM_OM20C70L_(EL).book Page 102 Wednesday, June 15, 20 16 2:44 PM

1032. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

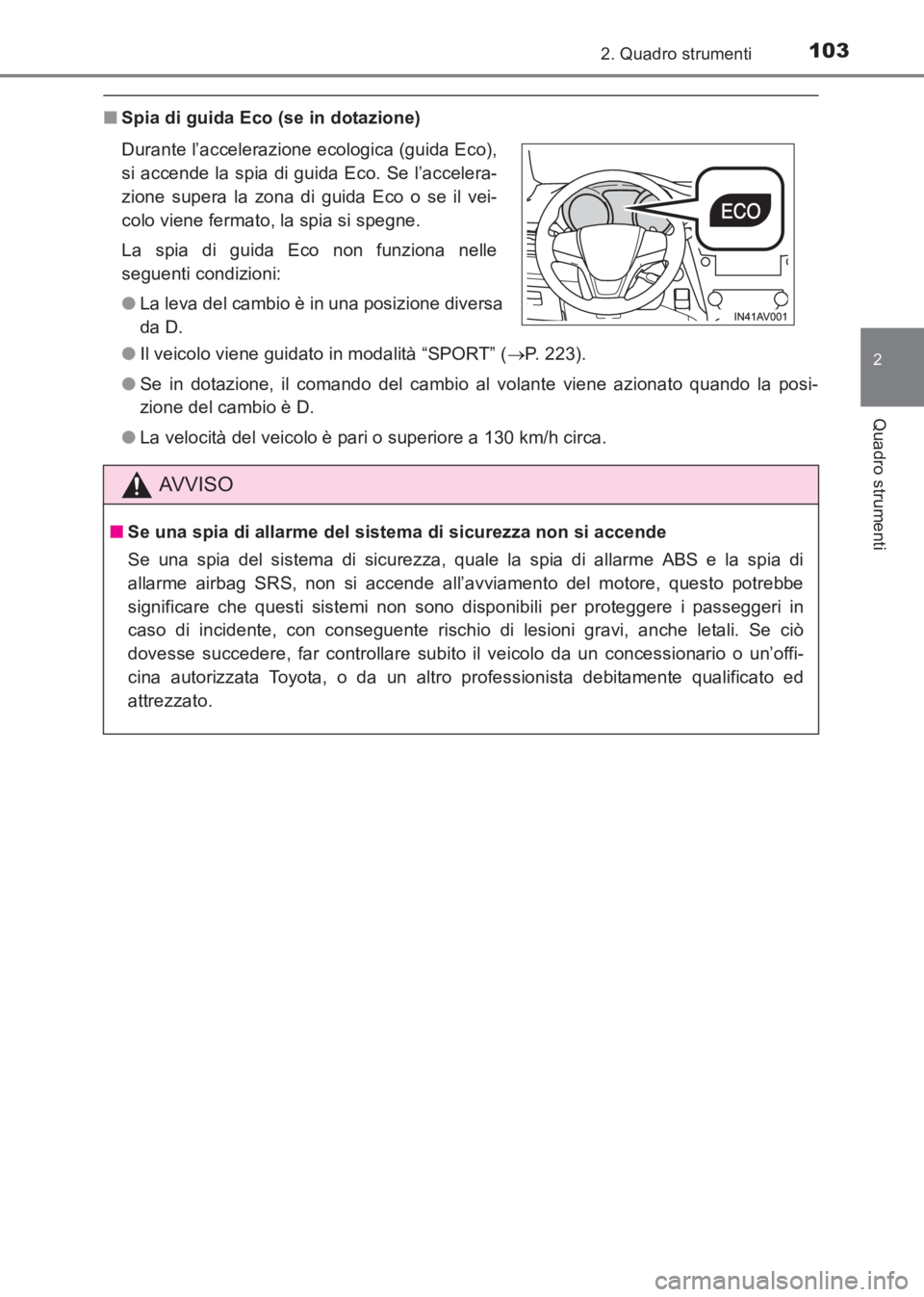

■Spia di guida Eco (se in dotazione)
●Il veicolo viene guidato in modalità “SPORT” ( →P. 223).
● Se in dotazione, il comando del cambio al volante viene azionato quando la posi-
zione del cambio è D.
● La velocità del veicolo è pari o superiore a 130 km/h circa.
Durante l’accelerazione ecologica (guida Eco),
si accende la spia di guida Eco. Se l’accelera-
zione supera la zona di guida Eco o se il vei-
colo viene fermato, la spia si spegne.
La spia di guida Eco non funziona nelle
seguenti condizioni:
●
La leva del cambio è in una posizione diversa
da D.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, quale la spia di allarme ABS e la spia di
allarme airbag SRS, non si accende all’avviamento del motore, questo potrebbe
significare che questi sistemi non sono disponibili per proteggere i passeggeri in
caso di incidente, con conseguente rischio di lesioni gravi, anche letali. Se ciò
dovesse succedere, far controllare subito il veicolo da un concessionario o un’offi-
cina autorizzata Toyota, o da un altro professionista debitamente qualificato ed
attrezzato.
AVENSIS_OM_OM20C70L_(EL).book Page 103 Wednesday, June 15, 20 16 2:44 PM

1042. Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

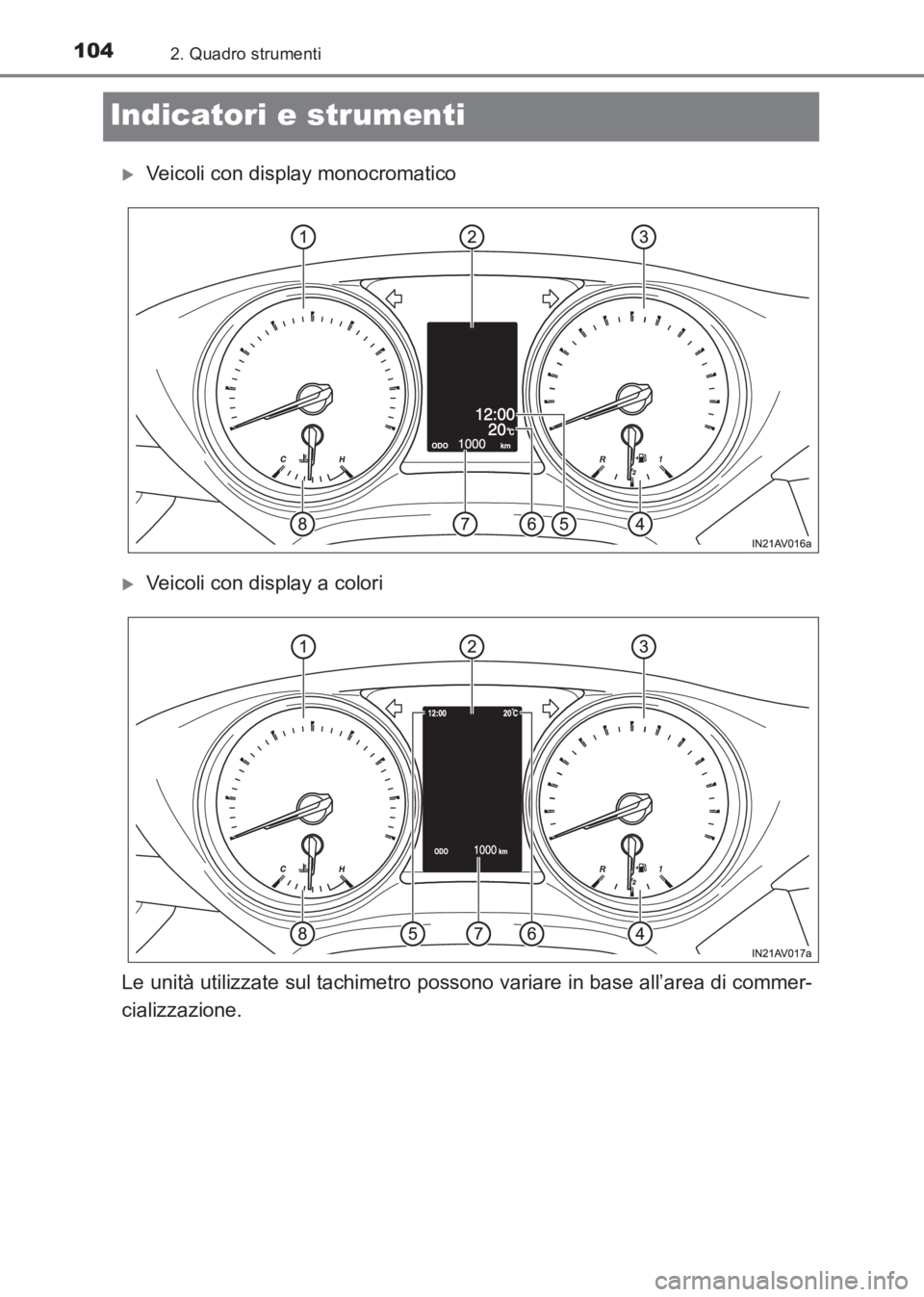

Indicatori e strumenti
XVeicoli con display monocromatico
XVeicoli con display a colori
Le unità utilizzate sul tachimetro possono variare in base all’area di commer-
cializzazione.
AVENSIS_OM_OM20C70L_(EL).book Page 104 Wednesday, June 15, 20 16 2:44 PM

1052. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

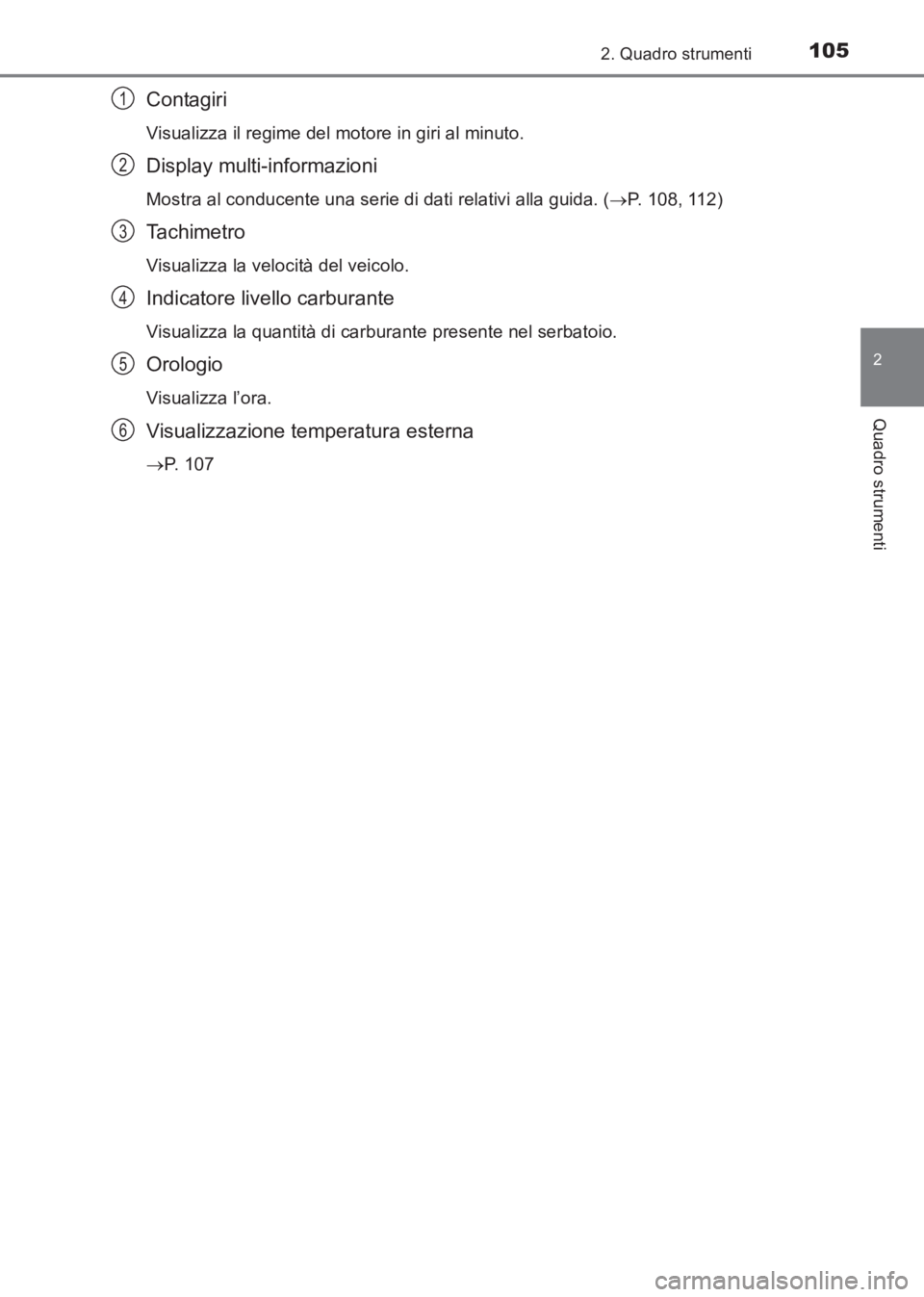

Contagiri
Visualizza il regime del motore in giri al minuto.
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida. (→P. 108, 112)
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio.
Orologio
Visualizza l’ora.
Visualizzazione temperatura esterna
→ P. 1 0 7
1
2
3
4
5
6
AVENSIS_OM_OM20C70L_(EL).book Page 105 Wednesday, June 15, 20 16 2:44 PM

1062. Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

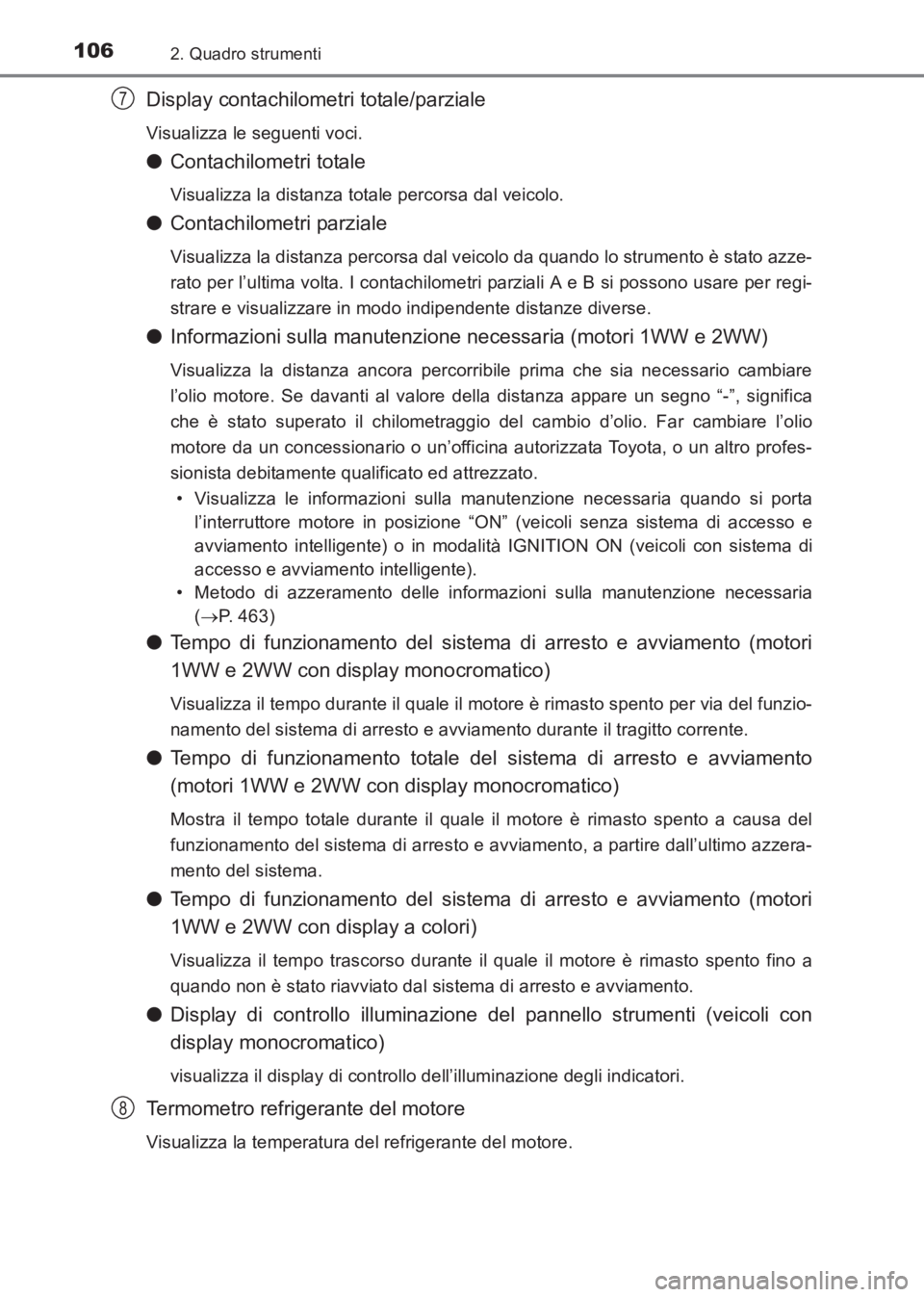

Display contachilometri totale/parziale
Visualizza le seguenti voci.
●Contachilometri totale
Visualizza la distanza totale percorsa dal veicolo.
●Contachilometri parziale
Visualizza la distanza percorsa dal veicolo da quando lo strumento è stato azze-
rato per l’ultima volta. I contachilometri parziali A e B si possono usare per regi-
strare e visualizzare in modo indipendente distanze diverse.
●Informazioni sulla manutenzione necessaria (motori 1WW e 2WW)
Visualizza la distanza ancora percorribile prima che sia necessario cambiare
l’olio motore. Se davanti al valore della distanza appare un segno “-”, significa
che è stato superato il chilometraggio del cambio d’olio. Far cambiare l’olio
motore da un concessionario o un’officina autorizzata Toyota, o un altro profes-
sionista debitamente qualificato ed attrezzato.
• Visualizza le informazioni sulla manutenzione necessaria quando si porta l’interruttore motore in posizione “ON” (veicoli senza sistema di accesso e
avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di
accesso e avviamento intelligente).
• Metodo di azzeramento delle informazioni sulla manutenzione necessaria
(→ P. 463)
● Tempo di funzionamento del sistema di arresto e avviamento (motori
1WW e 2WW con display monocromatico)
Visualizza il tempo durante il quale il motore è rimasto spento per via del funzio-
namento del sistema di arresto e avviamento durante il tragitto corrente.
●Tempo di funzionamento totale del sistema di arresto e avviamento
(motori 1WW e 2WW con display monocromatico)
Mostra il tempo totale durante il quale il motore è rimasto spento a causa del
funzionamento del sistema di arresto e avviamento, a partire dall’ultimo azzera-
mento del sistema.
●Tempo di funzionamento del sistema di arresto e avviamento (motori
1WW e 2WW con display a colori)
Visualizza il tempo trascorso durante il quale il motore è rimasto spento fino a
quando non è stato riavviato dal sistema di arresto e avviamento.
●Display di controllo illuminazione del pannello strumenti (veicoli con
display monocromatico)
visualizza il display di controllo dell’illuminazione degli indicatori.
Termometro refrigerante del motore
Visualizza la temperatura del refrigerante del motore.
7
8
AVENSIS_OM_OM20C70L_(EL).book Page 106 Wednesday, June 15, 20 16 2:44 PM

1072. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

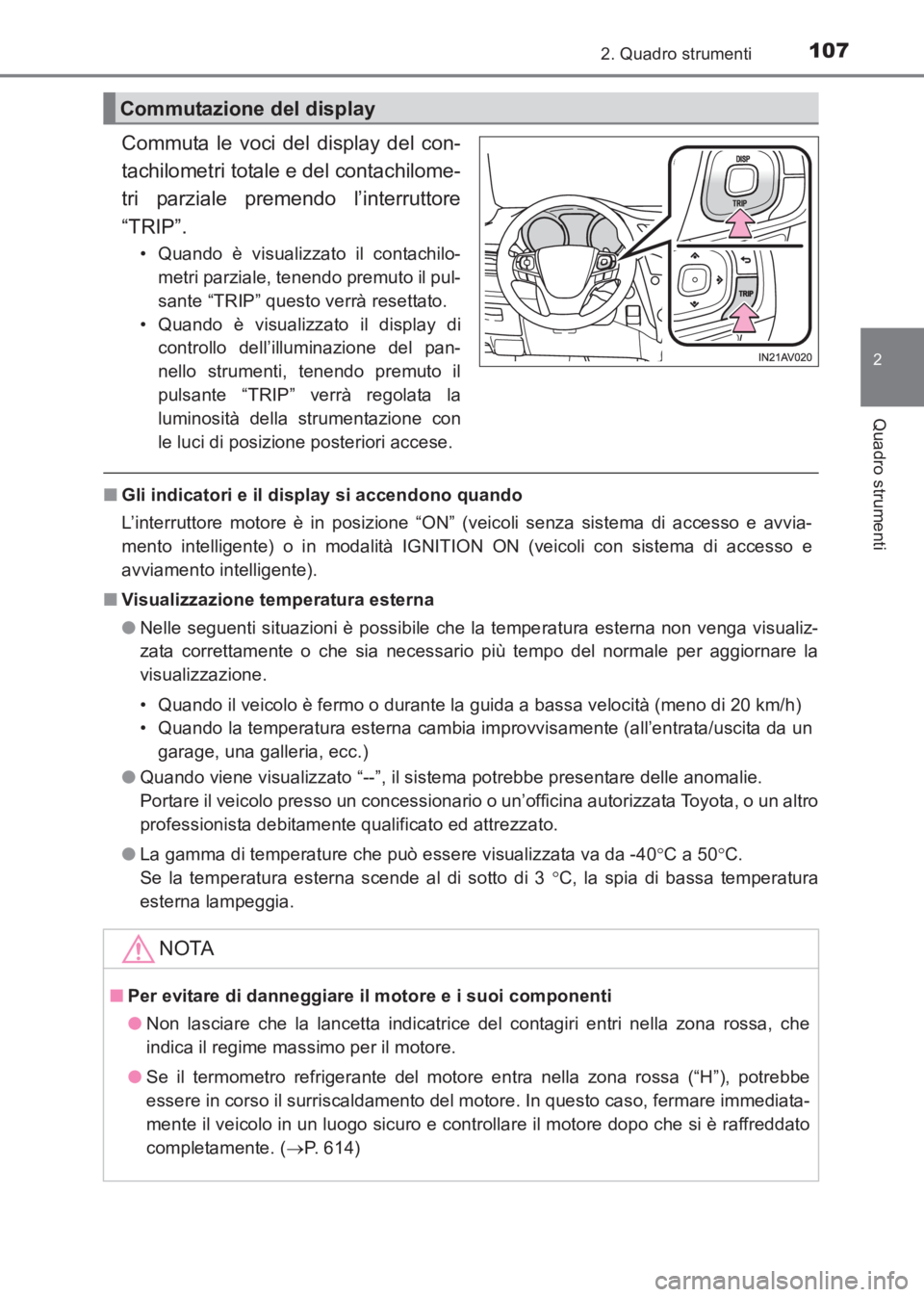

Commuta le voci del display del con-
tachilometri totale e del contachilome-
tri parziale premendo l’interruttore
“TRIP”.
• Quando è visualizzato il contachilo-metri parziale, tenendo premuto il pul-
sante “TRIP” questo verrà resettato.
• Quando è visualizzato il display di controllo dell’illuminazione del pan-
nello strumenti, tenendo premuto il
pulsante “TRIP” verrà regolata la
luminosità della strumentazione con
le luci di posizione posteriori accese.
■Gli indicatori e il display si accendono quando
L’interruttore motore è in posizione “ON” (veicoli senza sistema di accesso e avvia-
mento intelligente) o in modalità IGNITION ON (veicoli con sistema di accesso e
avviamento intelligente).
■ Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-
zata correttamente o che sia necessario più tempo del normale per aggiornare la
visualizzazione.
• Quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)
• Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
● Quando viene visualizzato “--”, il sistema potrebbe presentare delle anomalie.
Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
● La gamma di temperature che può essere visualizzata va da -40 °C a 50 °C.
Se la temperatura esterna scende al di sotto di 3 °C, la spia di bassa temperatura
esterna lampeggia.
Commutazione del display
NOTA
■ Per evitare di danneggiare il motore e i suoi componenti
●Non lasciare che la lancetta indicatrice del contagiri entri nella zona rossa, che
indica il regime massimo per il motore.
● Se il termometro refrigerante del motore entra nella zona rossa (“H”), potrebbe
essere in corso il surriscaldamento del motore. In questo caso, fermare immediata-
mente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( →P. 614)
AVENSIS_OM_OM20C70L_(EL).book Page 107 Wednesday, June 15, 20 16 2:44 PM

1082. Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

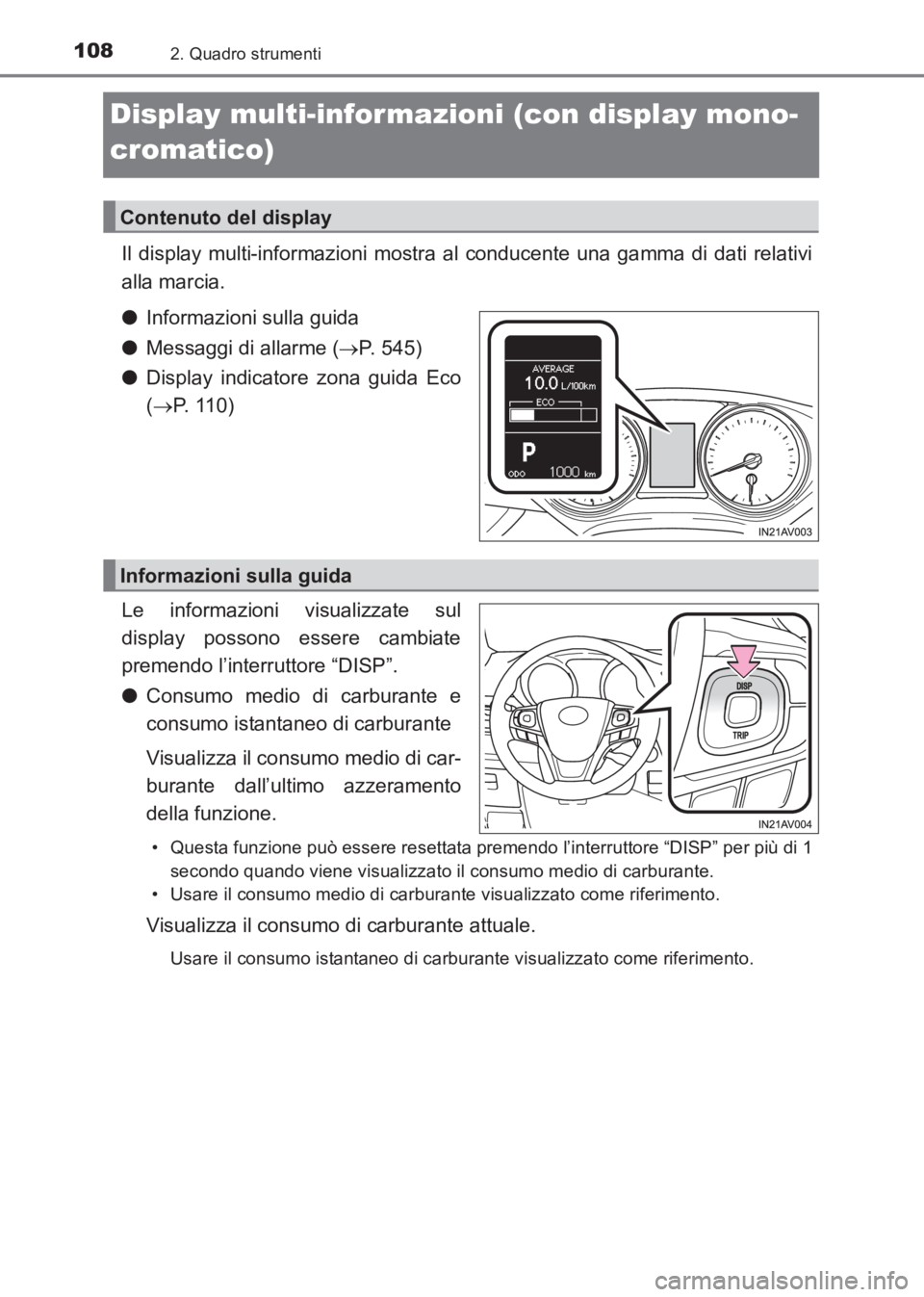

Display multi-informazioni (con display mono-
cromatico)
Il display multi-informazioni mostra al conducente una gamma di dati relativi
alla marcia.
●Informazioni sulla guida
● Messaggi di allarme ( →P. 545)
● Display indicatore zona guida Eco
(→ P. 1 1 0 )
Le informazioni visualizzate sul
display possono essere cambiate
premendo l’interruttore “DISP”.
● Consumo medio di carburante e
consumo istantaneo di carburante
Visualizza il consumo medio di car-
burante dall’ultimo azzeramento
della funzione.
• Questa funzione può essere resettata premendo l’interruttore “DISP” per più di 1
secondo quando viene visualizzato il consumo medio di carburante.
• Usare il consumo medio di carburante visualizzato come riferimento.
Visualizza il consumo di carburante attuale.
Usare il consumo istantaneo di carburante visualizzato come riferimento.
Contenuto del display
Informazioni sulla guida
AVENSIS_OM_OM20C70L_(EL).book Page 108 Wednesday, June 15, 20 16 2:44 PM

1092. Quadro strumenti
2
Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

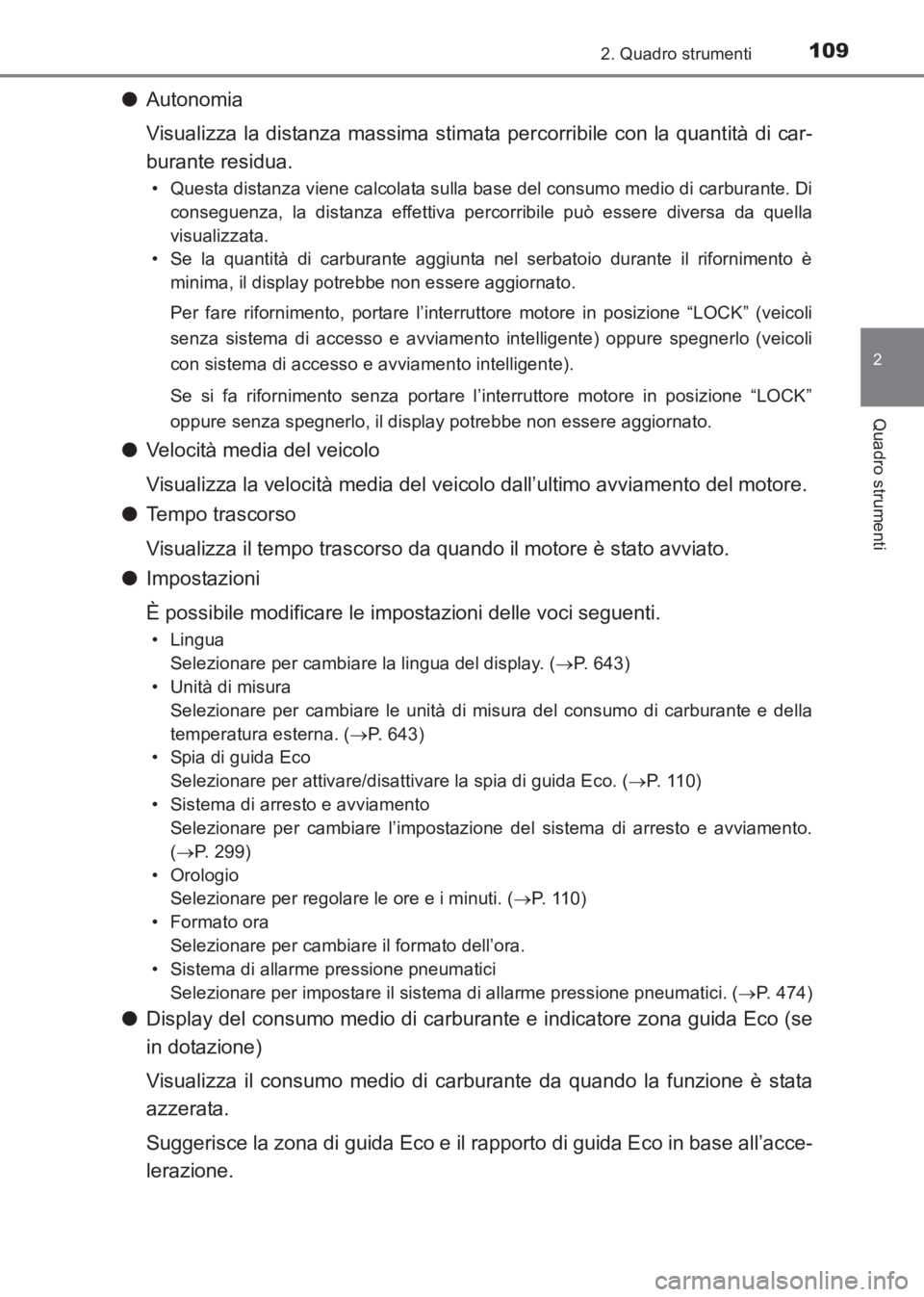

●Autonomia
Visualizza la distanza massima stimata percorribile con la quantità di car-
burante residua.
• Questa distanza viene calcolata sulla base del consumo medio di carburante. Di
conseguenza, la distanza effettiva percorribile può essere diversa da quella
visualizzata.
• Se la quantità di carburante aggiunta nel serbatoio durante il rifornimento è
minima, il display potrebbe non essere aggiornato.
Per fare rifornimento, portare l’interruttore motore in posizione “LOCK” (veicoli
senza sistema di accesso e avviamento intelligente) oppure spegnerlo (veicoli
con sistema di accesso e avviamento intelligente).
Se si fa rifornimento senza portare l’interruttore motore in posizione “LOCK”
oppure senza spegnerlo, il display potrebbe non essere aggiornato.
● Velocità media del veicolo
Visualizza la velocità media del veicolo dall’ultimo avviamento del motore.
● Tempo trascorso
Visualizza il tempo trascorso da quando il motore è stato avviato.
● Impostazioni
È possibile modificare le impostazioni delle voci seguenti.
• Lingua
Selezionare per cambiare la lingua del display. ( →P. 643)
• Unità di misura Selezionare per cambiare le unità di misura del consumo di carburante e della
temperatura esterna. ( →P. 643)
• Spia di guida Eco
Selezionare per attivare/disattivare la spia di guida Eco. ( →P. 110)
• Sistema di arresto e avviamento Selezionare per cambiare l’impostazione del sistema di arresto e avviamento.
(→ P. 299)
• Orologio Selezionare per regolare le ore e i minuti. ( →P. 1 1 0 )
• Formato ora Selezionare per cambiare il formato dell’ora.
• Sistema di allarme pressione pneumatici
Selezionare per impostare il sistema di allarme pressione pneumatici. ( →P. 474)
● Display del consumo medio di carbur ante e indicatore zona guida Eco (se
in dotazione)
Visualizza il consumo medio di carburante da quando la funzione è stata
azzerata.
Suggerisce la zona di guida Eco e il rapporto di guida Eco in base all’acce-
lerazione.
AVENSIS_OM_OM20C70L_(EL).book Page 109 Wednesday, June 15, 20 16 2:44 PM

1102. Quadro strumenti
AVENSIS_OM_OM20C70L_(EL)

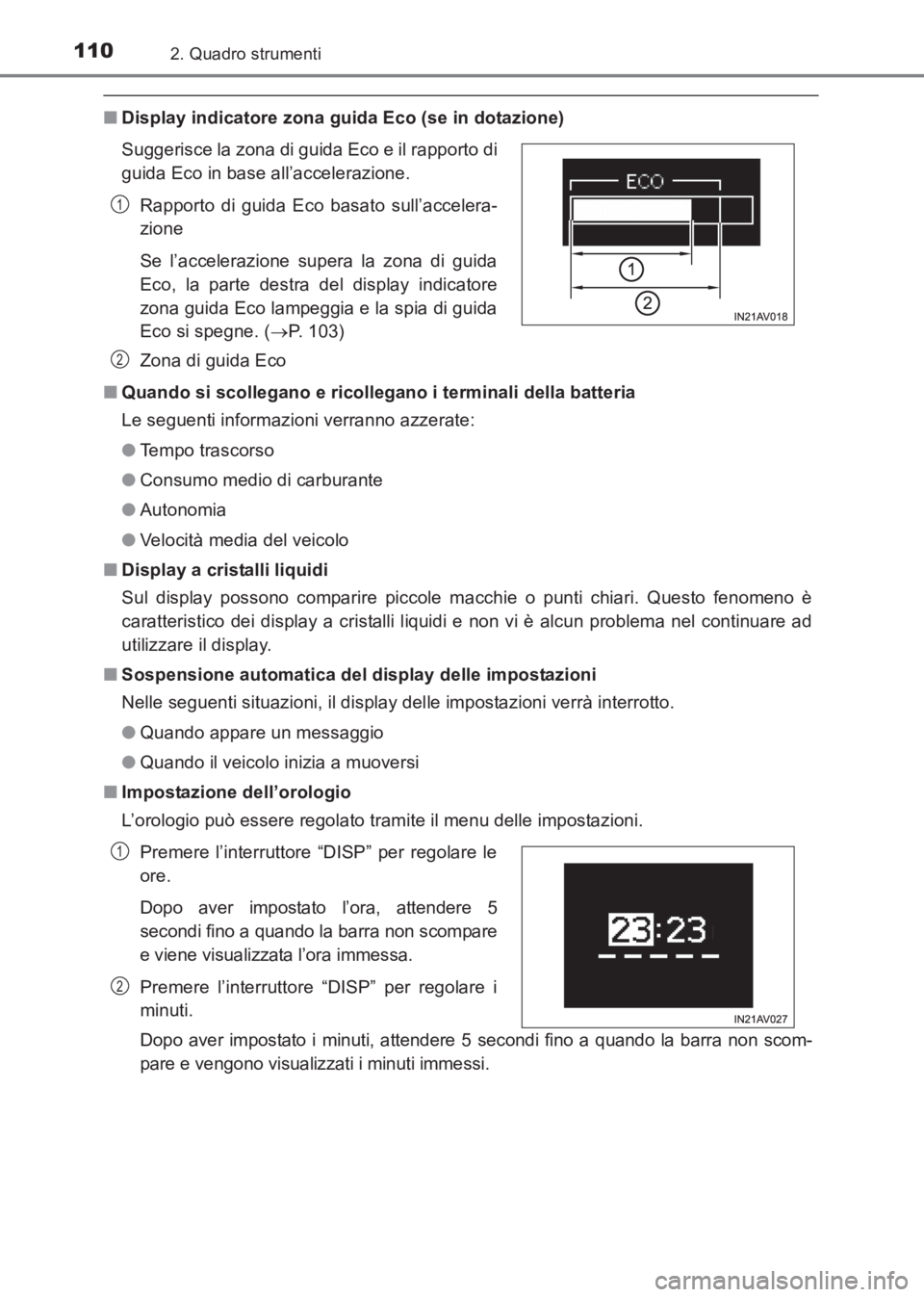

■Display indicatore zona guida Eco (se in dotazione)
Zona di guida Eco
■ Quando si scollegano e ricollegano i terminali della batteria
Le seguenti informazioni verranno azzerate:
●Tempo trascorso
● Consumo medio di carburante
● Autonomia
● Velocità media del veicolo
■ Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare ad
utilizzare il display.
■ Sospensione automatica del display delle impostazioni
Nelle seguenti situazioni, il display delle impostazioni verrà interrotto.
●Quando appare un messaggio
● Quando il veicolo inizia a muoversi
■ Impostazione dell’orologio
L’orologio può essere regolato tramite il menu delle impostazioni.
Dopo aver impostato i minuti, attendere 5 secondi fino a quando la barra non scom-
pare e vengono visualizzati i minuti immessi.
Suggerisce la zona di guida Eco e il rapporto di
guida Eco in base all’accelerazione.
Rapporto di guida Eco basato sull’accelera-
zione
Se l’accelerazione supera la zona di guida
Eco, la parte destra del display indicatore
zona guida Eco lampeggia e la spia di guida
Eco si spegne. ( →P. 103)
Premere l’interruttore “DISP” per regolare le
ore.
Dopo aver impostato l’ora, attendere 5
secondi fino a quando la barra non scompare
e viene visualizzata l’ora immessa.
Premere l’interruttore “DISP” per regolare i
minuti.
1
2
1
2
AVENSIS_OM_OM20C70L_(EL).book Page 110 Wednesday, June 15, 20 16 2:44 PM
