Page 371 of 388

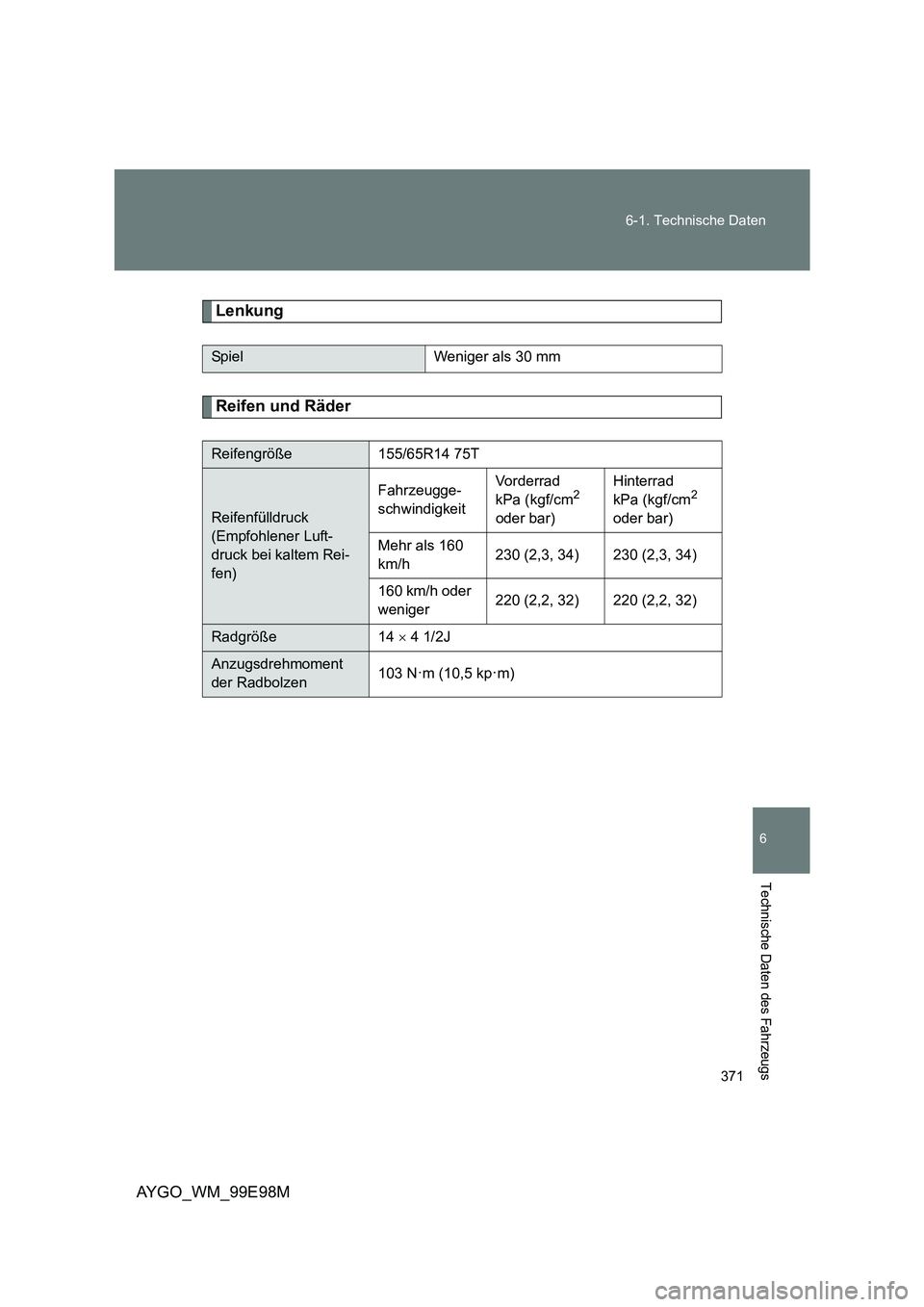

371
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
AYGO_WM_99E98M
Lenkung
Reifen und Räder
Spiel Weniger als 30 mm
Reifengröße 155/65R14 75T
Reifenfülldruck
(Empfohlener Luft-
druck bei kaltem Rei-
fen)
Fahrzeugge-
schwindigkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160
km/h 230 (2,3, 34) 230 (2,3, 34)
160 km/h oder
weniger 220 (2,2, 32) 220 (2,2, 32)
Radgröße 14 × 4 1/2J
Anzugsdrehmoment
der Radbolzen 103 N·m (10,5 kp·m)
Page 372 of 388

372
6-1. Technische Daten
AYGO_WM_99E98M
Glühlampen
A: H4 Halogenglühlampen
B: H11 Halogenglühlampen
C: Einseitig gesockelte Glühlampen (klar)
D: Einfach-Glühbirne (gelb)
E: Glühlampen mit keilförmigem Sockel (klar)
GlühlampenWTyp
Außen
Scheinwerfer 60/55 A
Vordere Fahrtrichtungsanzeiger 21 D
Standlichter vorn 5 E
Nebelscheinwerfer (je nach Ausstattung) 55 B
Seitliche Fahrtrichtungsanzeiger 5 —
Hintere Fahrtrichtungsanzeiger 21 C
Brems-/Schlussleuchten 21/5 C
Kennzeichenleuchten 5 E
Rückfahrscheinwerfer 21 C
Nebelschlussleuchten 21 C
Zusatzbremsleuchte 5 E
Innenraum Innenbeleuchtung 5 E
Page 373 of 388

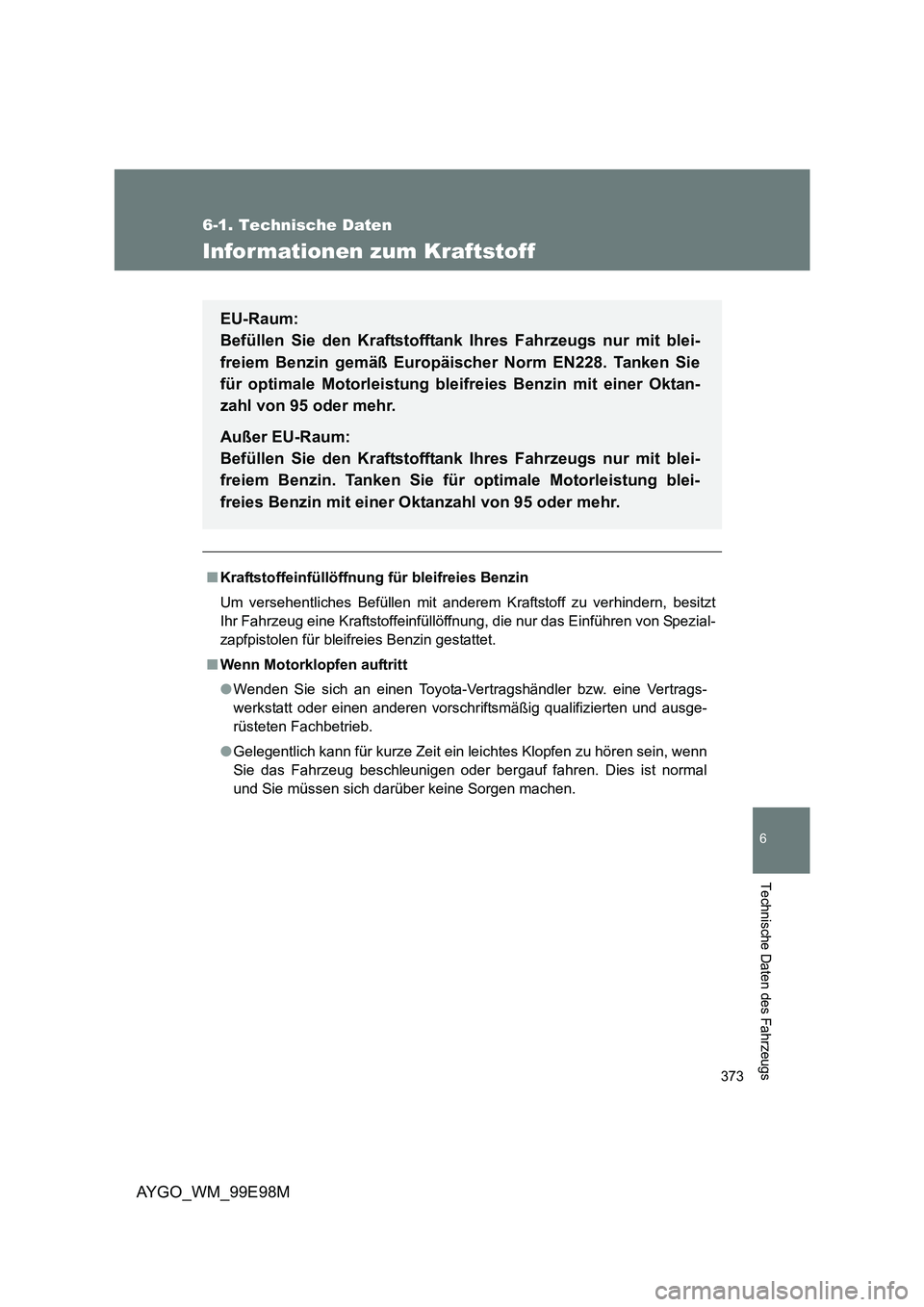

373
6-1. Technische Daten
6
AYGO_WM_99E98M
Technische Daten des Fahrzeugs
Informationen zum Kraftstoff
■Kraftstoffeinfüllöffnung für bleifreies Benzin
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt
Ihr Fahrzeug eine Kraftstoffeinfüllöffnung, die nur das Einführen von Spezial-
zapfpistolen für bleifreies Benzin gestattet.
■ Wenn Motorklopfen auftritt
● Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn
Sie das Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal
und Sie müssen sich darüber keine Sorgen machen.
EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit blei-
freiem Benzin gemäß Europäischer Norm EN228. Tanken Sie
für optimale Motorleistung bleifreies Benzin mit einer Oktan-
zahl von 95 oder mehr.
Außer EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit blei-
freiem Benzin. Tanken Sie für optimale Motorleistung blei-
freies Benzin mit einer Oktanzahl von 95 oder mehr.
Page 374 of 388

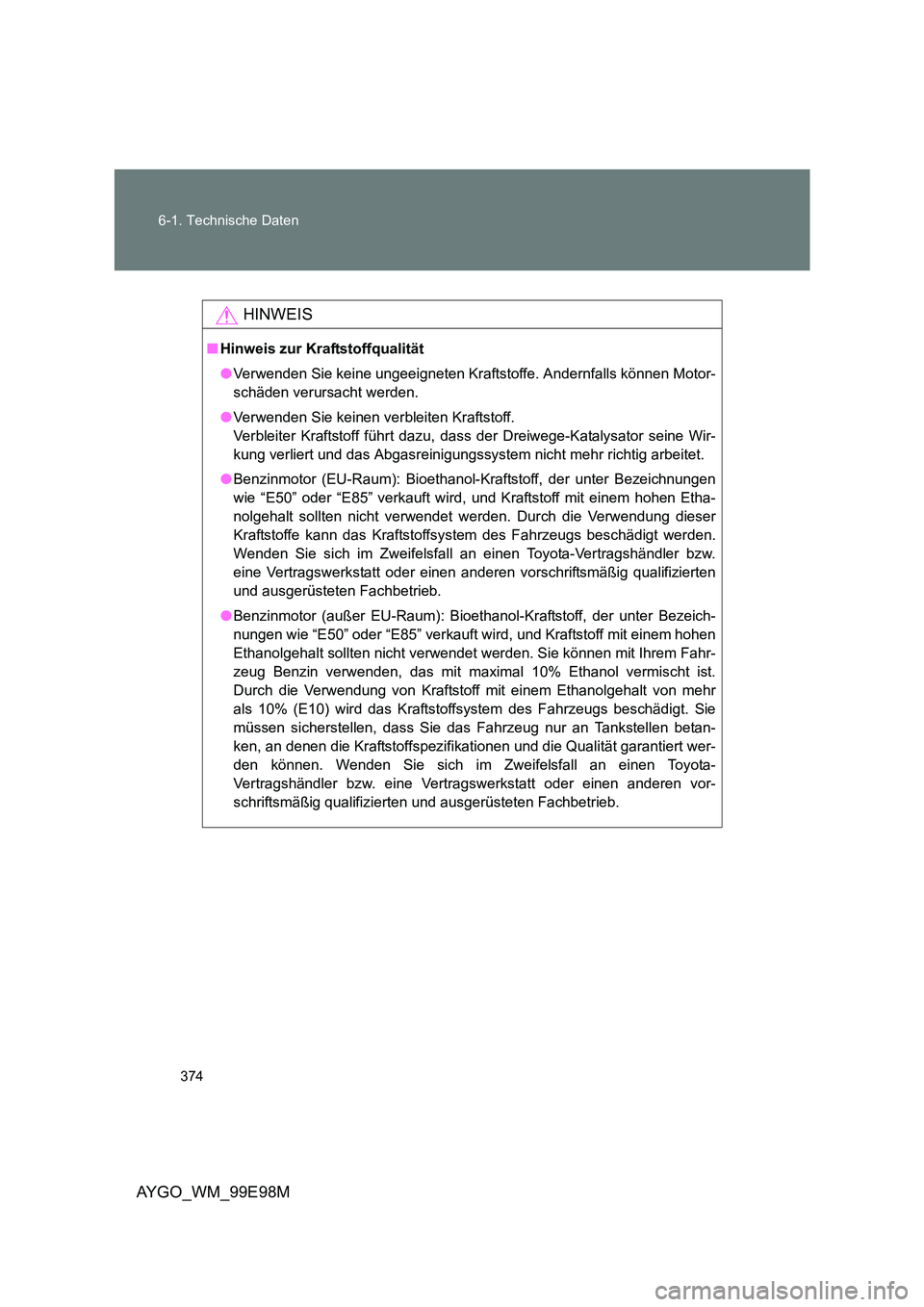

374
6-1. Technische Daten
AYGO_WM_99E98M
HINWEIS
■ Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motor-
schäden verursacht werden.
● Verwenden Sie keinen verbleiten Kraftstoff.
Verbleiter Kraftstoff führt dazu, dass der Dreiwege-Katalysator seine Wir-
kung verliert und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● Benzinmotor (EU-Raum): Bioethanol-Kraftstoff, der unter Bezeichnungen
wie “E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Etha-
nolgehalt sollten nicht verwendet werden. Durch die Verwendung dieser
Kraftstoffe kann das Kraftstoffsystem des Fahrzeugs beschädigt werden.
Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
● Benzinmotor (außer EU-Raum): Bioethanol-Kraftstoff, der unter Bezeich-
nungen wie “E50” oder “E85” verkauft wi rd, und Kraftstoff mit einem hohen
Ethanolgehalt sollten nicht verwendet werden. Sie können mit Ihrem Fahr-
zeug Benzin verwenden, das mit maximal 10% Ethanol vermischt ist.
Durch die Verwendung von Kraftstoff mit einem Ethanolgehalt von mehr
als 10% (E10) wird das Kraftstoffsy stem des Fahrzeugs beschädigt. Sie
müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen betan-
ken, an denen die Kraftstoffspezifikationen und die Qualität garantiert wer-
den können. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Page 375 of 388

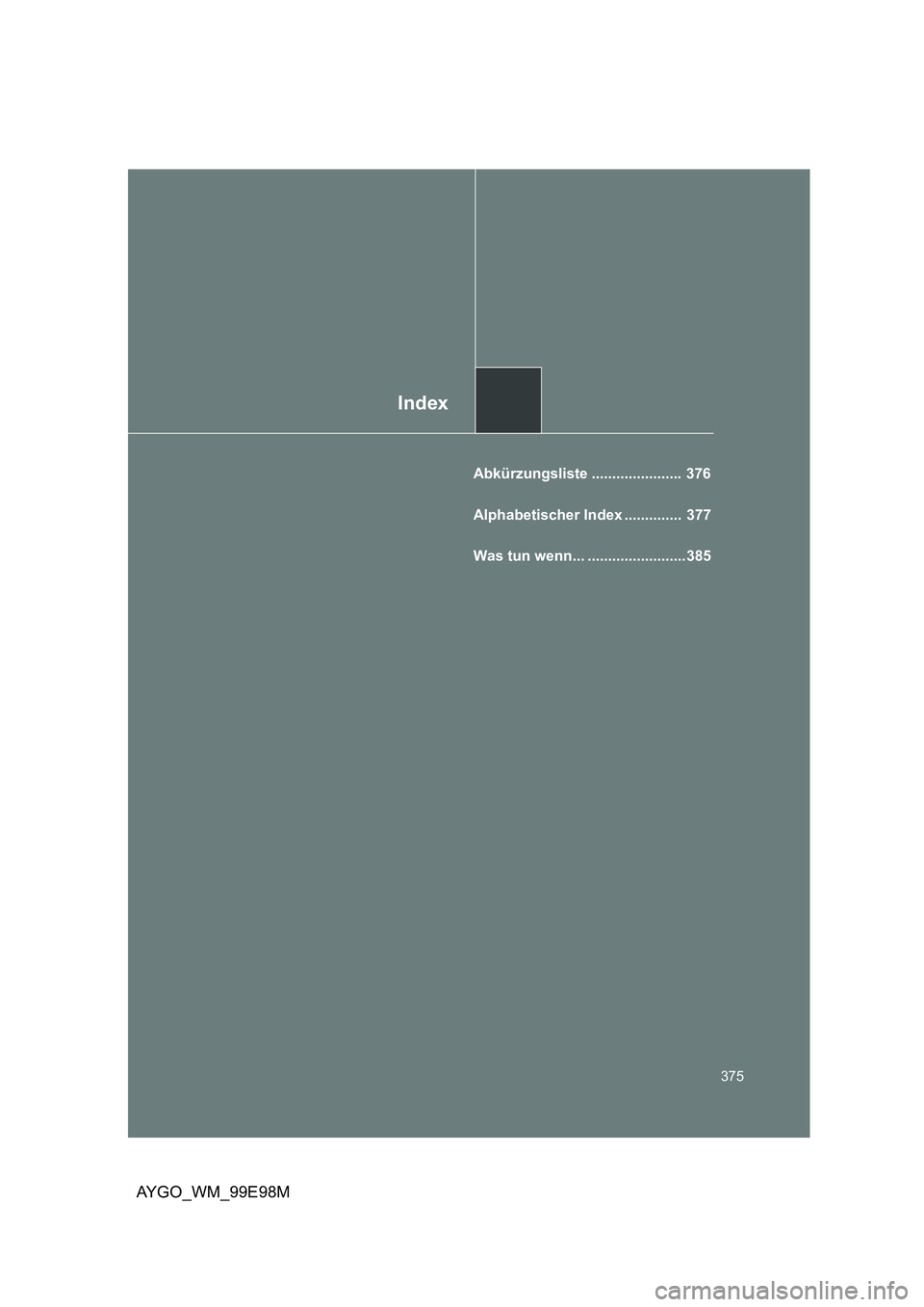

Index
375
AYGO_WM_99E98M
Abkürzungsliste ...................... 376
Alphabetischer Index .............. 377
Was tun wenn... ........................ 385
Page 376 of 388

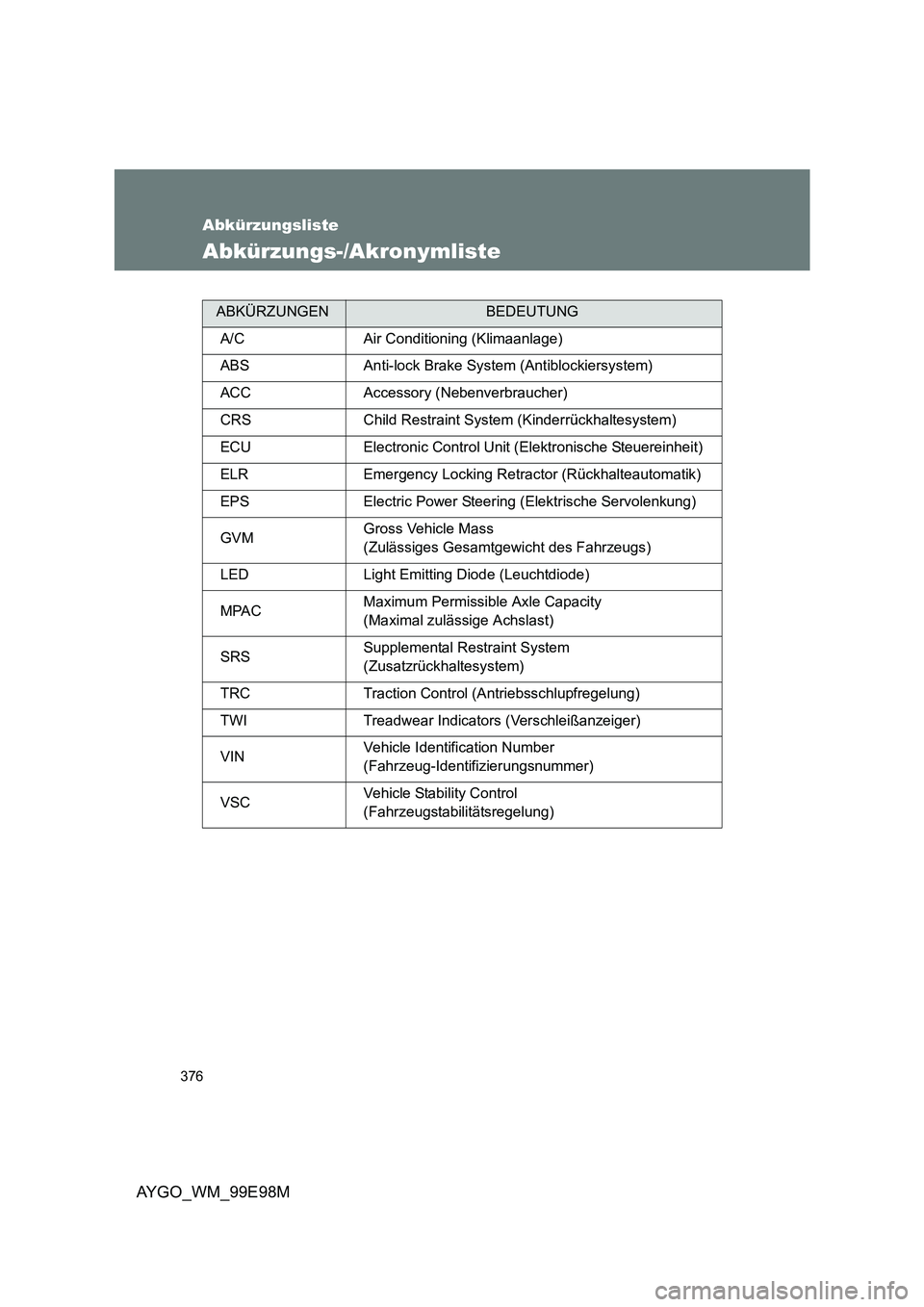

376
AYGO_WM_99E98M
Abkürzungsliste
Abkürzungs-/Akronymliste
ABKÜRZUNGENBEDEUTUNG
A/C Air Conditioning (Klimaanlage)
ABS Anti-lock Brake System (Antiblockiersystem)
ACC Accessory (Nebenverbraucher)
CRS Child Restraint System (Kinderrückhaltesystem)
ECU Electronic Control Unit (Elektronische Steuereinheit)
ELR Emergency Locking Retractor (Rückhalteautomatik)
EPS Electric Power Steering (Elektrische Servolenkung)
GVM Gross Vehicle Mass
(Zulässiges Gesamtgewicht des Fahrzeugs)
LED Light Emitting Diode (Leuchtdiode)
MPAC Maximum Permissible Axle Capacity
(Maximal zulässige Achslast)
SRS Supplemental Restraint System
(Zusatzrückhaltesystem)
TRC Traction Control (Antriebsschlupfregelung)
TWI Treadwear Indicators (Verschleißanzeiger)
VIN Vehicle Identification Number
(Fahrzeug-Identifizierungsnummer)
VSC Vehicle Stability Control
(Fahrzeugstabilitätsregelung)
Page 377 of 388

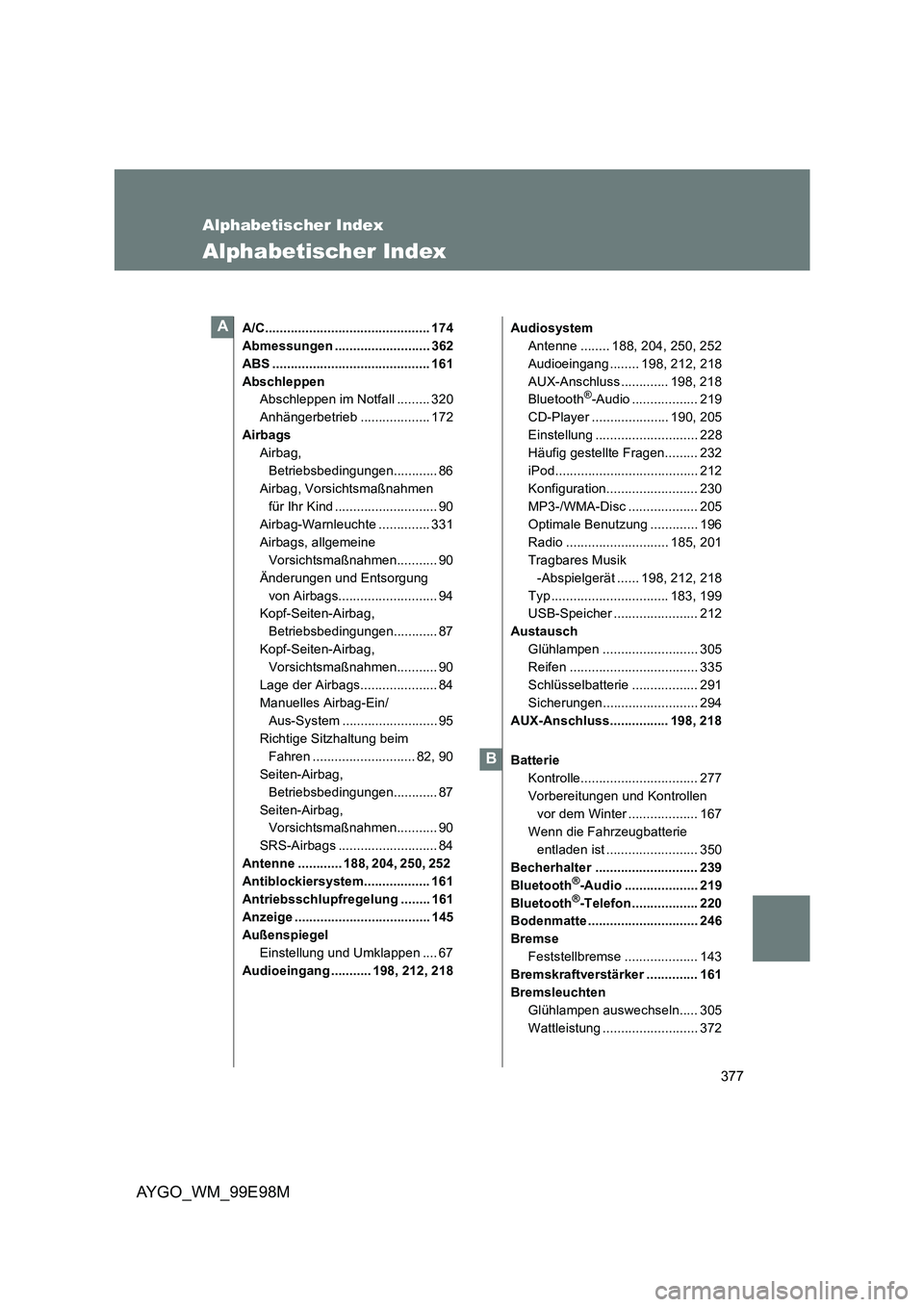

377
AYGO_WM_99E98M
Alphabetischer Index
Alphabetischer Index
A/C............................................. 174
Abmessungen .......................... 362
ABS ........................................... 161
Abschleppen
Abschleppen im Notfall ......... 320
Anhängerbetrieb ................... 172
Airbags
Airbag,
Betriebsbedingungen............ 86
Airbag, Vorsichtsmaßnahmen
für Ihr Kind ............................ 90
Airbag-Warnleuchte .............. 331
Airbags, allgemeine
Vorsichtsmaßnahmen........... 90
Änderungen und Entsorgung
von Airbags........................... 94
Kopf-Seiten-Airbag,
Betriebsbedingungen............ 87
Kopf-Seiten-Airbag,
Vorsichtsmaßnahmen........... 90
Lage der Airbags..................... 84
Manuelles Airbag-Ein/
Aus-System .......................... 95
Richtige Sitzhaltung beim
Fahren ............................ 82, 90
Seiten-Airbag,
Betriebsbedingungen............ 87
Seiten-Airbag,
Vorsichtsmaßnahmen........... 90
SRS-Airbags ........................... 84
Antenne ............ 188, 204, 250, 252
Antiblockiersystem.................. 161
Antriebsschlupfregelung ........ 161
Anzeige ..................................... 145
Außenspiegel
Einstellung und Umklappen .... 67
Audioeingang ........... 198, 212, 218
Audiosystem
Antenne ........ 188, 204, 250, 252
Audioeingang ........ 198, 212, 218
AUX-Anschluss ............. 198, 218
Bluetooth®-Audio .................. 219
CD-Player ..................... 190, 205
Einstellung ............................ 228
Häufig gestellte Fragen......... 232
iPod....................................... 212
Konfiguration......................... 230
MP3-/WMA-Disc ................... 205
Optimale Benutzung ............. 196
Radio ............................ 185, 201
Tragbares Musik
-Abspielgerät ...... 198, 212, 218
Typ ................................ 183, 199
USB-Speicher ....................... 212
Austausch
Glühlampen .......................... 305
Reifen ................................... 335
Schlüsselbatterie .................. 291
Sicherungen.......................... 294
AUX-Anschluss................ 198, 218
Batterie
Kontrolle................................ 277
Vorbereitungen und Kontrollen
vor dem Winter ................... 167
Wenn die Fahrzeugbatterie
entladen ist ......................... 350
Becherhalter ............................ 239
Bluetooth®-Audio .................... 219
Bluetooth®-Telefon.................. 220
Bodenmatte .............................. 246
Bremse
Feststellbremse .................... 143
Bremskraftverstärker .............. 161
Bremsleuchten
Glühlampen auswechseln..... 305
Wattleistung .......................... 372
A
B
Page 378 of 388

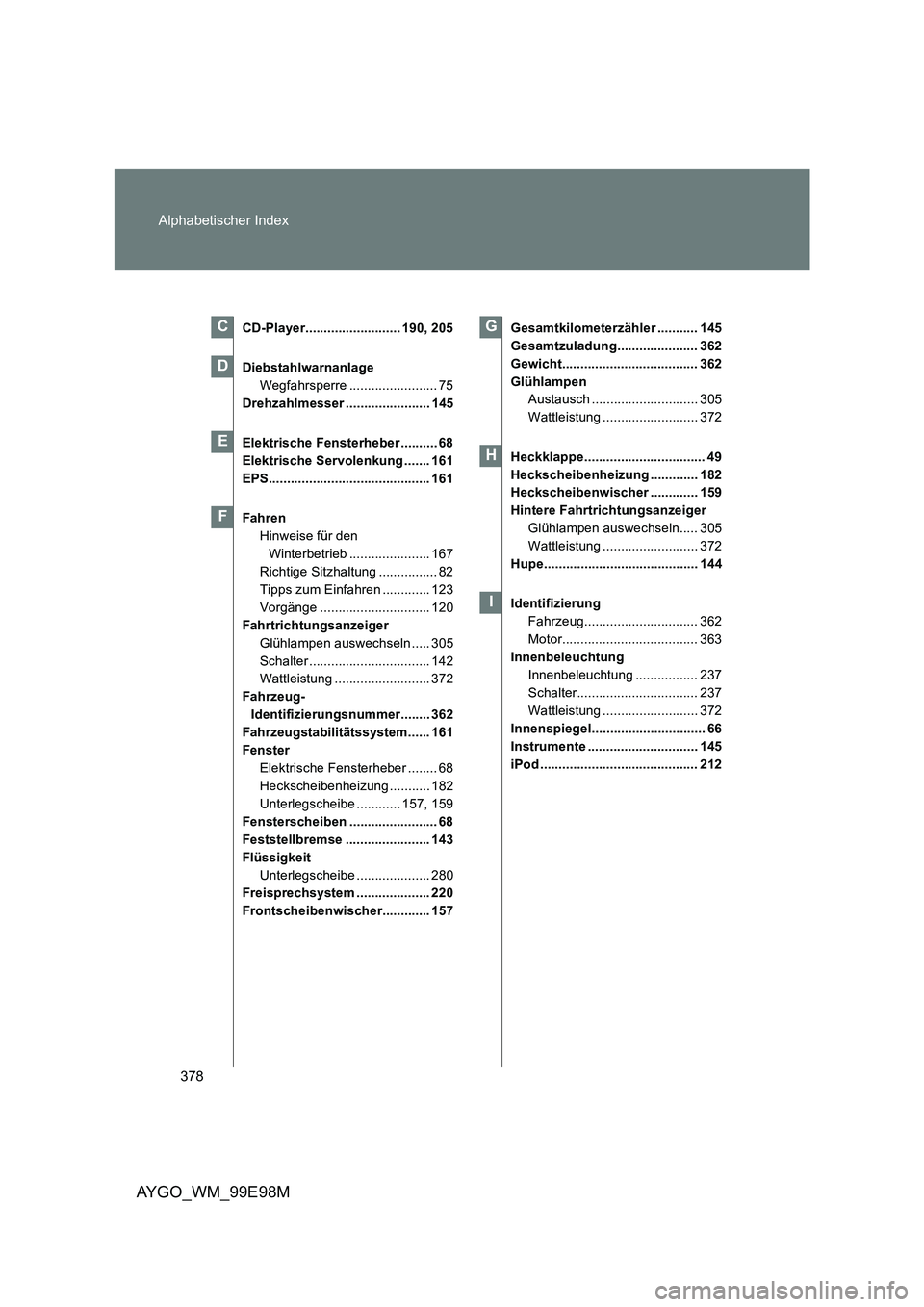

378
Alphabetischer Index
AYGO_WM_99E98M
CD-Player.......................... 190, 205
Diebstahlwarnanlage
Wegfahrsperre ........................ 75
Drehzahlmesser ....................... 145
Elektrische Fensterheber .......... 68
Elektrische Servolenkung ....... 161
EPS............................................ 161
Fahren
Hinweise für den
Winterbetrieb ...................... 167
Richtige Sitzhaltung ................ 82
Tipps zum Einfahren ............. 123
Vorgänge .............................. 120
Fahrtrichtungsanzeiger
Glühlampen auswechseln ..... 305
Schalter ................................. 142
Wattleistung .......................... 372
Fahrzeug-
Identifizierungsnummer........ 362
Fahrzeugstabilitätssystem...... 161
Fenster
Elektrische Fensterheber ........ 68
Heckscheibenheizung ........... 182
Unterlegscheibe ............ 157, 159
Fensterscheiben ........................ 68
Feststellbremse ....................... 143
Flüssigkeit
Unterlegscheibe .................... 280
Freisprechsystem .................... 220
Frontscheibenwischer............. 157
Gesamtkilometerzähler ........... 145
Gesamtzuladung...................... 362
Gewicht..................................... 362
Glühlampen
Austausch ............................. 305
Wattleistung .......................... 372
Heckklappe................................. 49
Heckscheibenheizung ............. 182
Heckscheibenwischer ............. 159
Hintere Fahrtrichtungsanzeiger
Glühlampen auswechseln..... 305
Wattleistung .......................... 372
Hupe.......................................... 144
Identifizierung
Fahrzeug............................... 362
Motor..................................... 363
Innenbeleuchtung
Innenbeleuchtung ................. 237
Schalter................................. 237
Wattleistung .......................... 372
Innenspiegel............................... 66
Instrumente .............................. 145
iPod ........................................... 212
C
D
E
F
G
H
I
Page 379 of 388

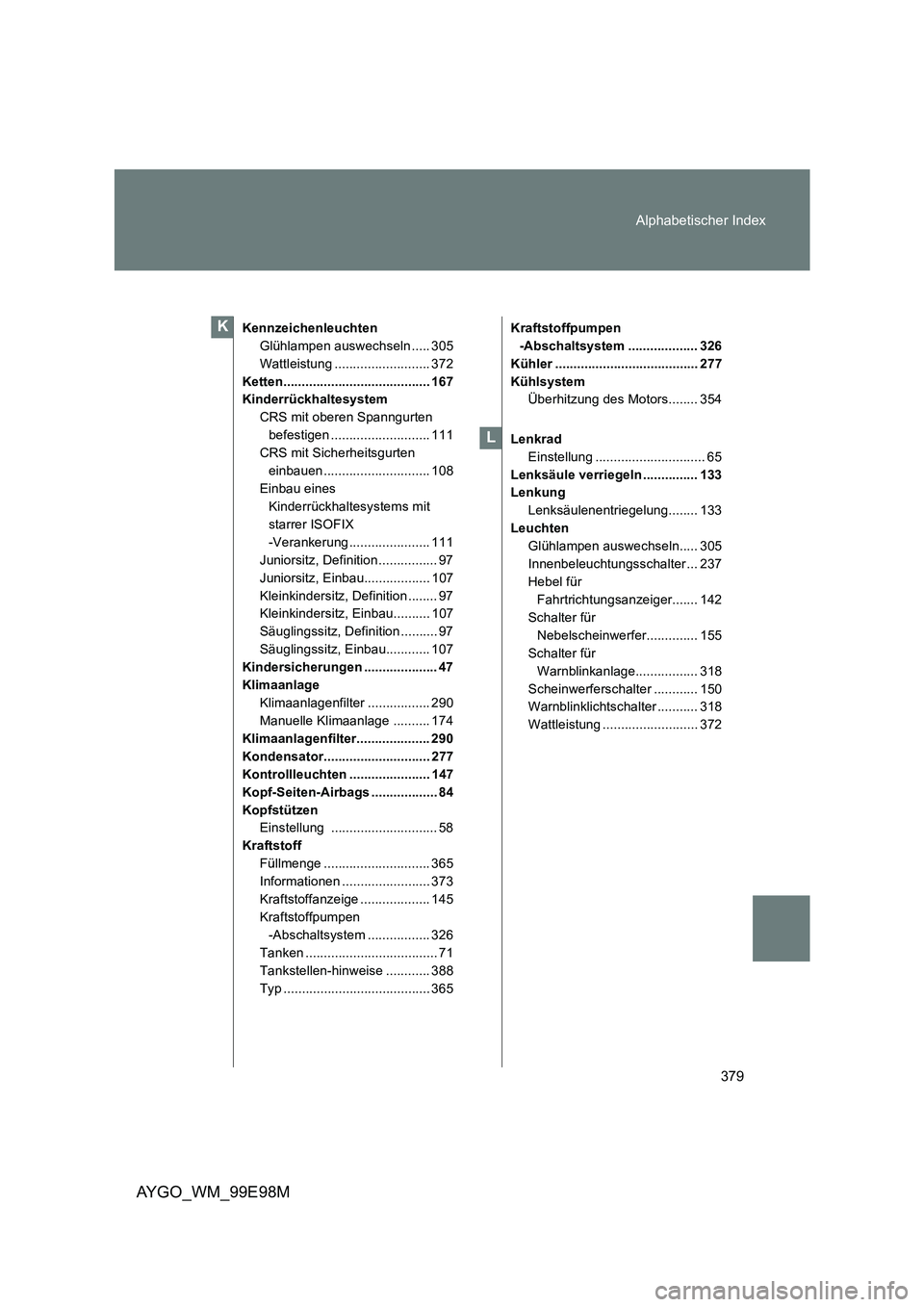

379
Alphabetischer Index
AYGO_WM_99E98M
Kennzeichenleuchten
Glühlampen auswechseln ..... 305
Wattleistung .......................... 372
Ketten........................................ 167
Kinderrückhaltesystem
CRS mit oberen Spanngurten
befestigen ........................... 111
CRS mit Sicherheitsgurten
einbauen ............................. 108
Einbau eines
Kinderrückhaltesystems mit
starrer ISOFIX
-Verankerung ...................... 111
Juniorsitz, Definition ................ 97
Juniorsitz, Einbau.................. 107
Kleinkindersitz, Definition ........ 97
Kleinkindersitz, Einbau.......... 107
Säuglingssitz, Definition .......... 97
Säuglingssitz, Einbau............ 107
Kindersicherungen .................... 47
Klimaanlage
Klimaanlagenfilter ................. 290
Manuelle Klimaanlage .......... 174
Klimaanlagenfilter.................... 290
Kondensator............................. 277
Kontrollleuchten ...................... 147
Kopf-Seiten-Airbags .................. 84
Kopfstützen
Einstellung ............................. 58
Kraftstoff
Füllmenge ............................. 365
Informationen ........................ 373
Kraftstoffanzeige ................... 145
Kraftstoffpumpen
-Abschaltsystem ................. 326
Tanken .................................... 71
Tankstellen-hinweise ............ 388
Typ ........................................ 365
Kraftstoffpumpen
-Abschaltsystem ................... 326
Kühler ....................................... 277
Kühlsystem
Überhitzung des Motors........ 354
Lenkrad
Einstellung .............................. 65
Lenksäule verriegeln ............... 133
Lenkung
Lenksäulenentriegelung........ 133
Leuchten
Glühlampen auswechseln..... 305
Innenbeleuchtungsschalter ... 237
Hebel für
Fahrtrichtungsanzeiger....... 142
Schalter für
Nebelscheinwerfer.............. 155
Schalter für
Warnblinkanlage................. 318
Scheinwerferschalter ............ 150
Warnblinklichtschalter ........... 318
Wattleistung .......................... 372
K
L

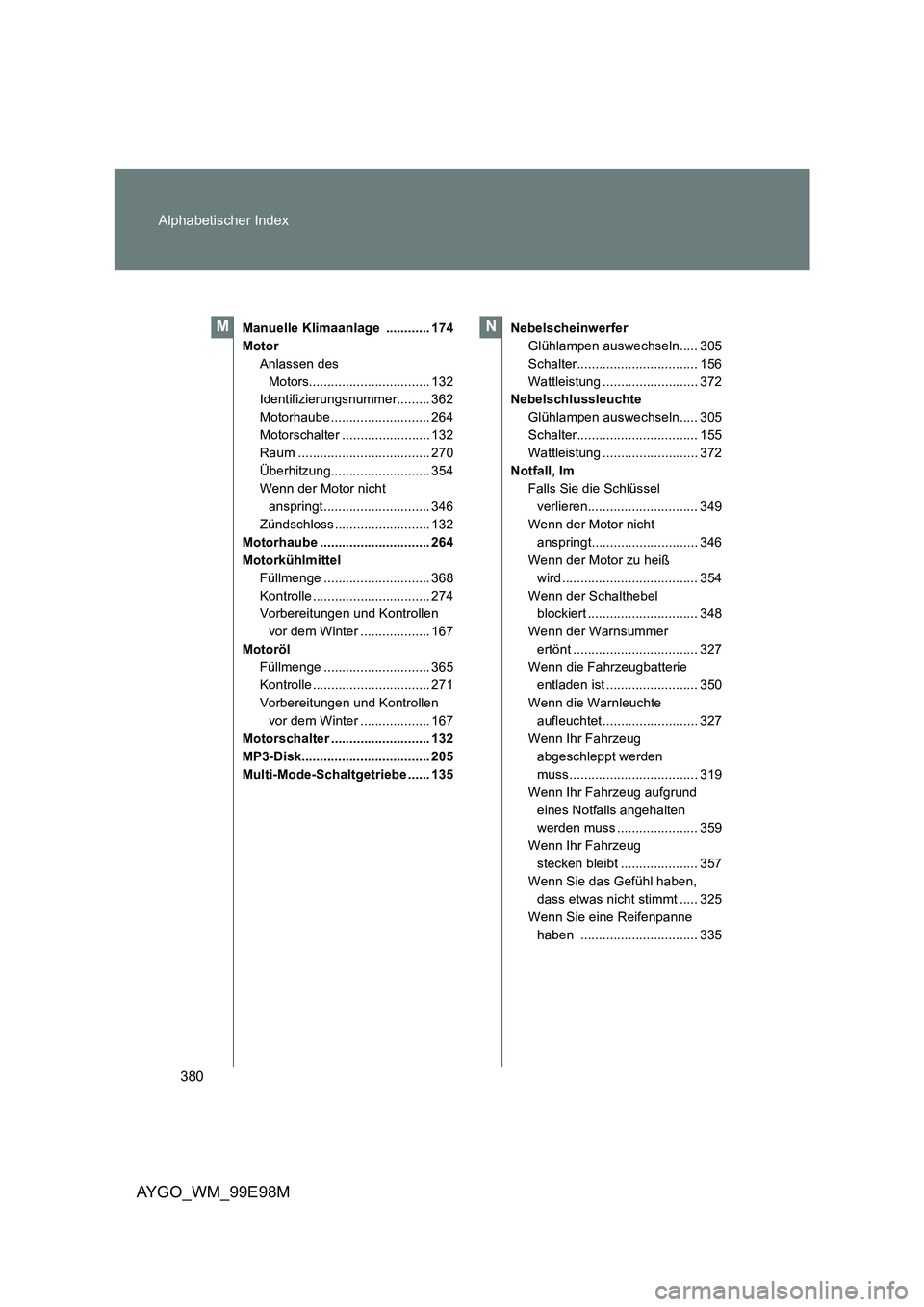

Page 380 of 388

380
Alphabetischer Index
AYGO_WM_99E98M
Manuelle Klimaanlage ............ 174
Motor
Anlassen des
Motors................................. 132
Identifizierungsnummer......... 362
Motorhaube ........................... 264
Motorschalter ........................ 132
Raum .................................... 270
Überhitzung........................... 354
Wenn der Motor nicht
anspringt............................. 346
Zündschloss .......................... 132
Motorhaube .............................. 264
Motorkühlmittel
Füllmenge ............................. 368
Kontrolle ................................ 274
Vorbereitungen und Kontrollen
vor dem Winter ................... 167
Motoröl
Füllmenge ............................. 365
Kontrolle ................................ 271
Vorbereitungen und Kontrollen
vor dem Winter ................... 167
Motorschalter ........................... 132
MP3-Disk................................... 205
Multi-Mode-Schaltgetriebe ...... 135
Nebelscheinwerfer
Glühlampen auswechseln..... 305
Schalter................................. 156
Wattleistung .......................... 372
Nebelschlussleuchte
Glühlampen auswechseln..... 305
Schalter................................. 155
Wattleistung .......................... 372
Notfall, Im
Falls Sie die Schlüssel
verlieren.............................. 349
Wenn der Motor nicht
anspringt............................. 346
Wenn der Motor zu heiß
wird ..................................... 354
Wenn der Schalthebel
blockiert .............................. 348
Wenn der Warnsummer
ertönt .................................. 327
Wenn die Fahrzeugbatterie
entladen ist ......................... 350
Wenn die Warnleuchte
aufleuchtet .......................... 327
Wenn Ihr Fahrzeug
abgeschleppt werden
muss................................... 319
Wenn Ihr Fahrzeug aufgrund
eines Notfalls angehalten
werden muss ...................... 359
Wenn Ihr Fahrzeug
stecken bleibt ..................... 357
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt ..... 325
Wenn Sie eine Reifenpanne
haben ................................ 335
MN
