271
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99G75K

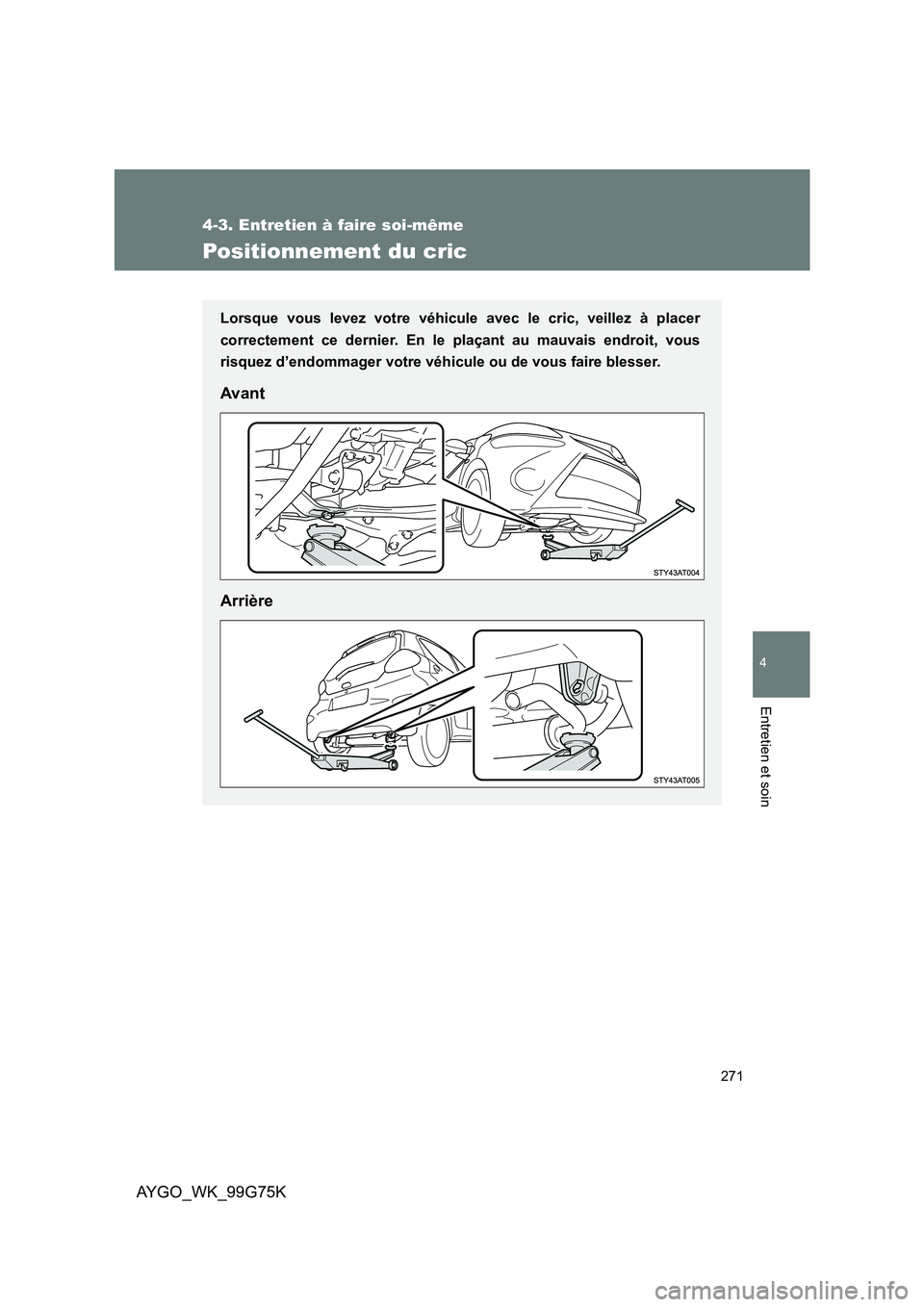

Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d’endommager votre véhicule ou de vous faire blesser.
Avant
Arrière

272
4-3. Entretien à faire soi-même
AYGO_WK_99G75K

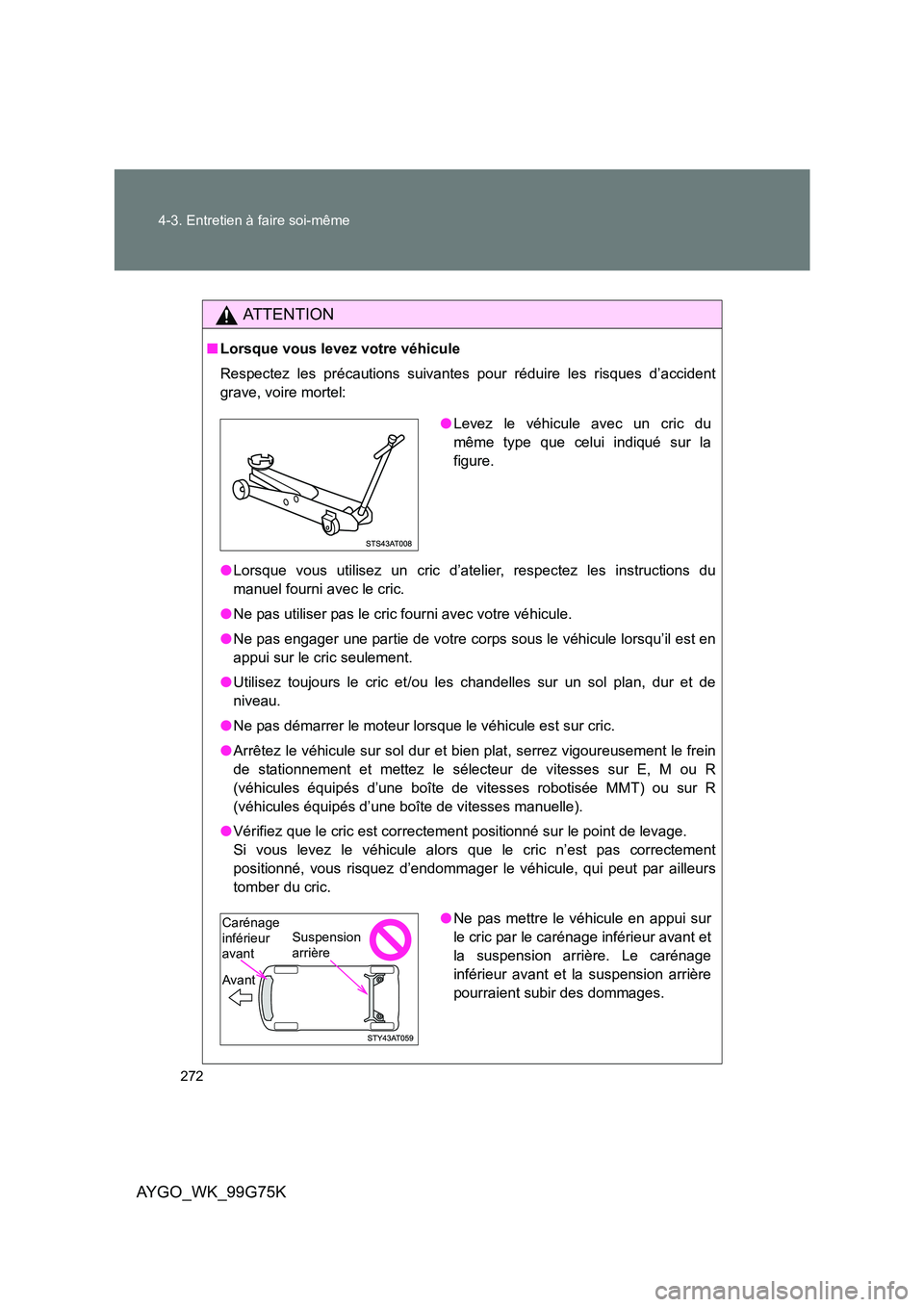

AT T E N T I O N
■ Lorsque vous levez votre véhicule
Respectez les précautions suivantes pour réduire les risques d’accident
grave, voire mortel:
● Lorsque vous utilisez un cric d’atelier, respectez les instructions du
manuel fourni avec le cric.
● Ne pas utiliser pas le cric fourni avec votre véhicule.
● Ne pas engager une partie de votre corps sous le véhicule lorsqu’il est en
appui sur le cric seulement.
● Utilisez toujours le cric et/ou les chandelles sur un sol plan, dur et de
niveau.
● Ne pas démarrer le moteur lorsque le véhicule est sur cric.
● Arrêtez le véhicule sur sol dur et bien plat, serrez vigoureusement le frein
de stationnement et mettez le sélecteur de vitesses sur E, M ou R
(véhicules équipés d’une boîte de vitesses robotisée MMT) ou sur R
(véhicules équipés d’une boîte de vitesses manuelle).
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n’est pas correctement
positionné, vous risquez d’endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Levez le véhicule avec un cric du
même type que celui indiqué sur la
figure.
● Ne pas mettre le véhicule en appui sur
le cric par le carénage inférieur avant et
la suspension arrière. Le carénage
inférieur avant et la suspension arrière
pourraient subir des dommages.
Carénage
inférieur avant
Avant
Suspension arrière

273
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99G75K

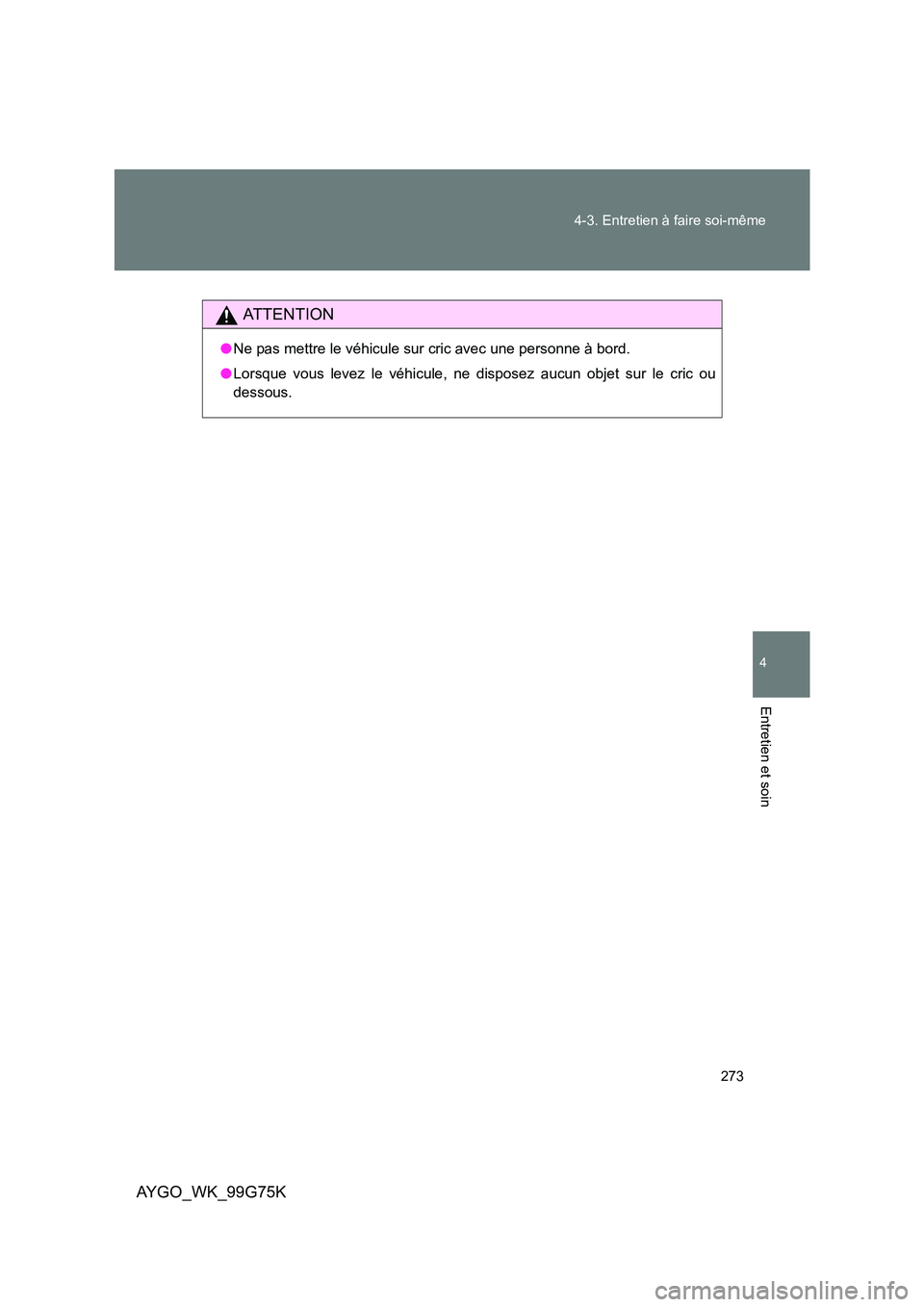

AT T E N T I O N
● Ne pas mettre le véhicule sur cric avec une personne à bord.
● Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou
dessous.

274
4-3. Entretien à faire soi-même
AYGO_WK_99G75K

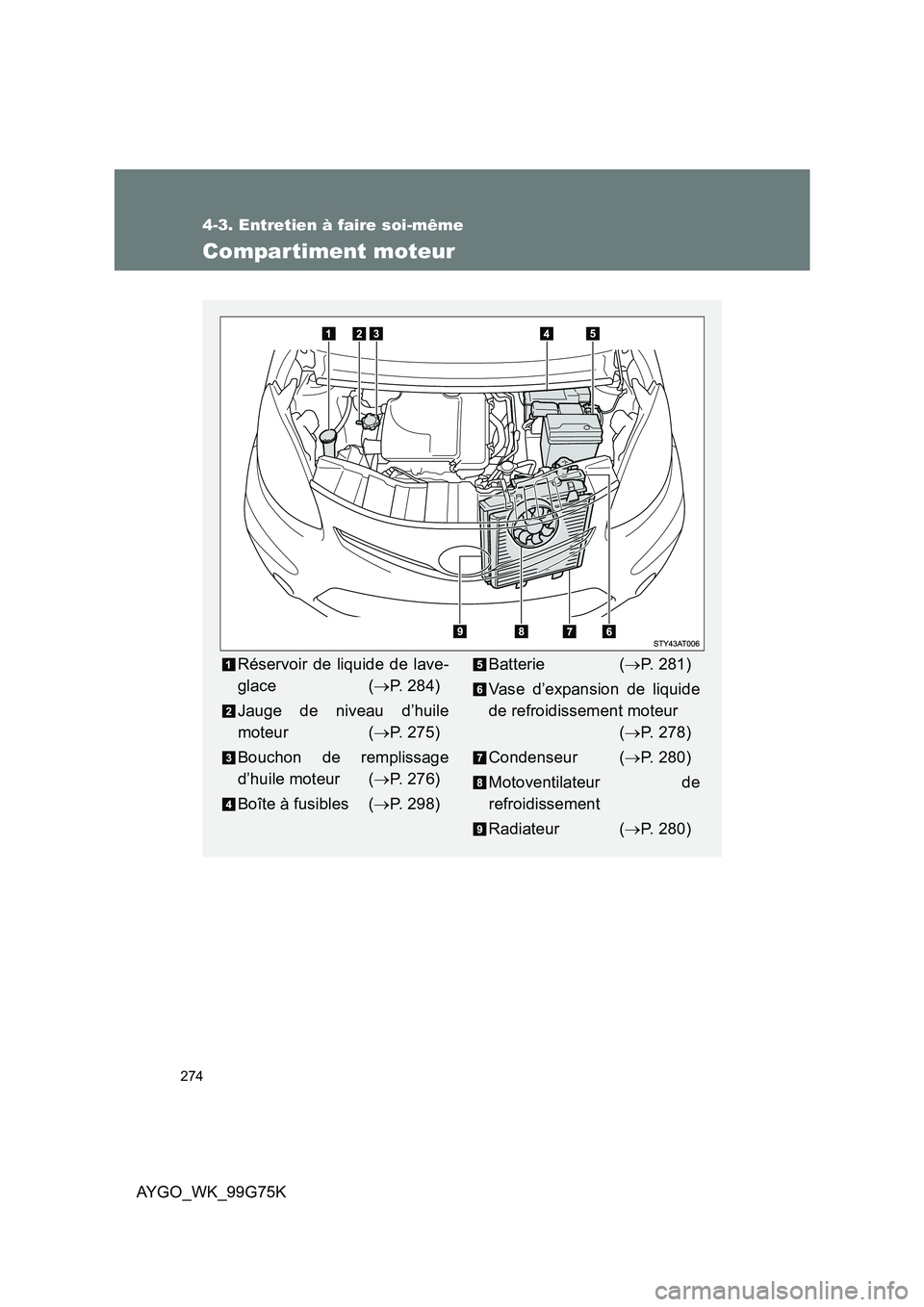

Compartiment moteur
Réservoir de liquide de lave-
glace ( →P. 284)
Jauge de niveau d’huile
moteur ( →P. 275)
Bouchon de remplissage
d’huile moteur ( →P. 276)
Boîte à fusibles ( →P. 298)
Batterie (→P. 281)
Vase d’expansion de liquide
de refroidissement moteur
( →P. 278)
Condenseur ( →P. 280)
Motoventilateur de
refroidissement
Radiateur ( →P. 280)

275
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99G75K

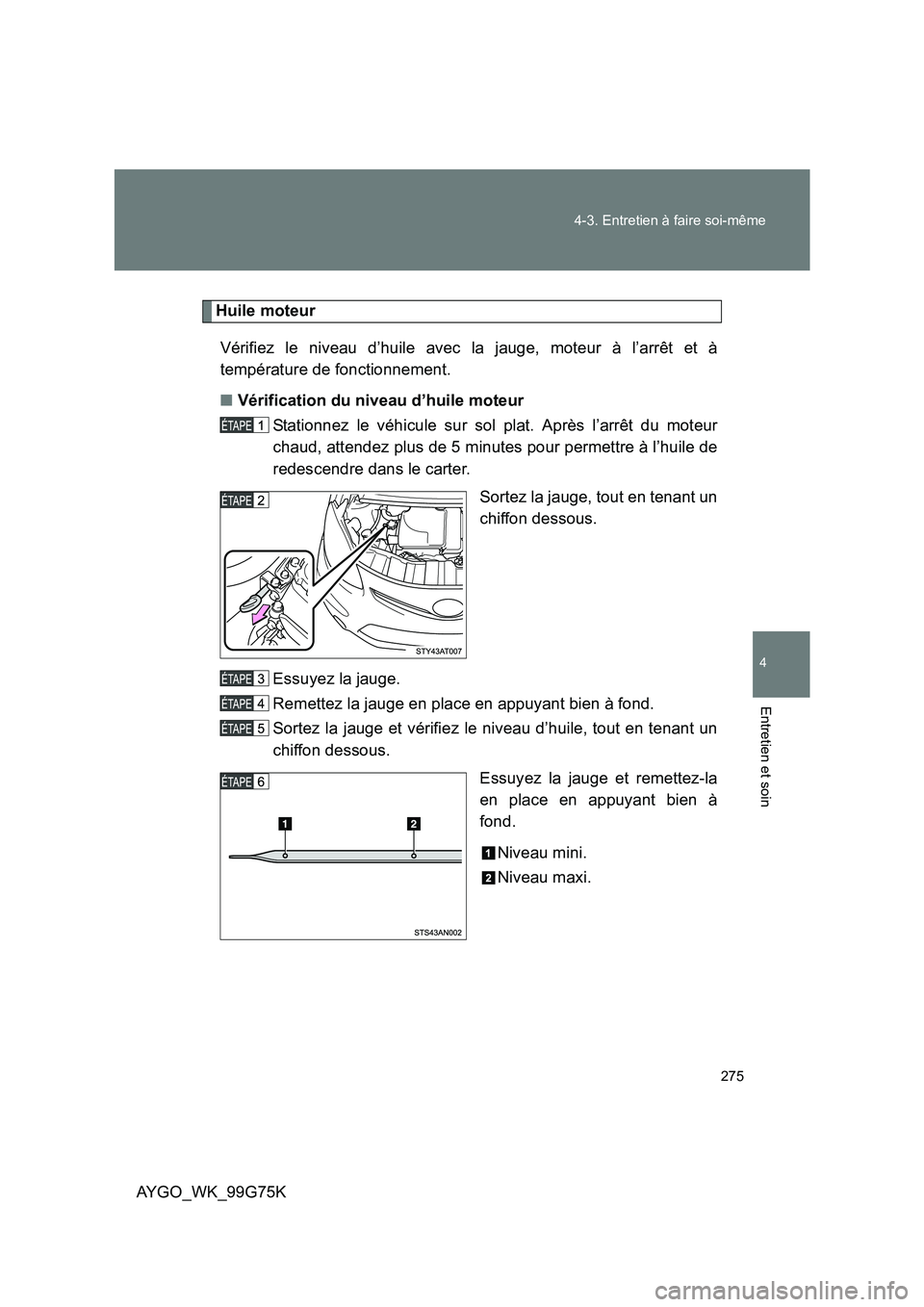

Huile moteur
Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à
température de fonctionnement.
■ Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Après l’arrêt du moteur
chaud, attendez plus de 5 minutes pour permettre à l’huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d’huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la
en place en appuyant bien à
fond.
Niveau mini.
Niveau maxi.

276
4-3. Entretien à faire soi-même
AYGO_WK_99G75K

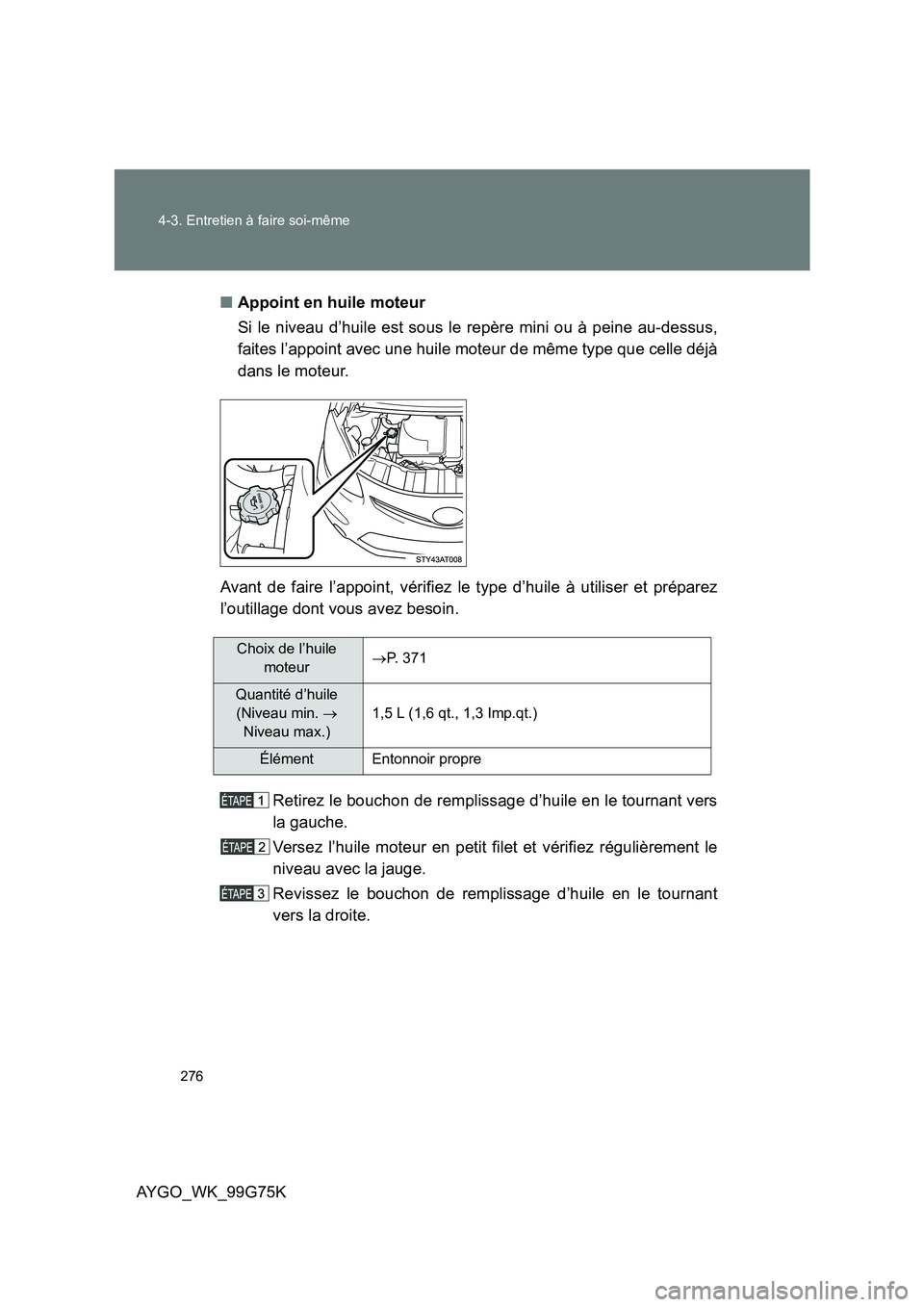

■ Appoint en huile moteur
Si le niveau d’huile est sous le repère mini ou à peine au-dessus,
faites l’appoint avec une huile moteur de même type que celle déjà
dans le moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
Retirez le bouchon de remplissage d’huile en le tournant vers
la gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant
vers la droite.
Choix de l’huile
moteur → P. 371
Quantité d’huile
(Niveau min. →
Niveau max.)
1,5 L (1,6 qt., 1,3 Imp.qt.)
Élément Entonnoir propre

277
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99G75K

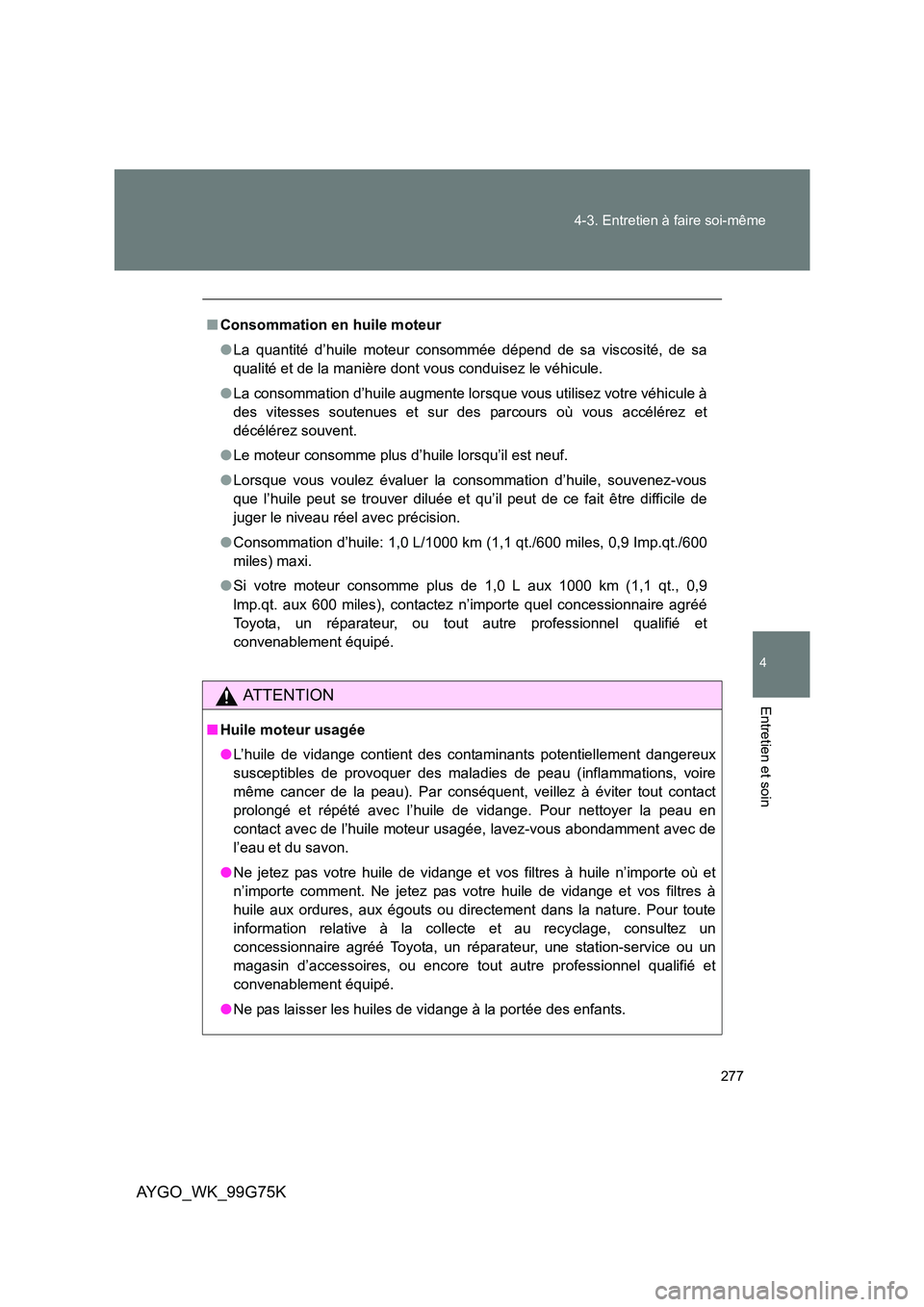

■ Consommation en huile moteur
● La quantité d’huile moteur consommée dépend de sa viscosité, de sa
qualité et de la manière dont vous conduisez le véhicule.
● La consommation d’huile augmente lorsque vous utilisez votre véhicule à
des vitesses soutenues et sur des parcours où vous accélérez et
décélérez souvent.
● Le moteur consomme plus d’huile lorsqu’il est neuf.
● Lorsque vous voulez évaluer la consommation d’huile, souvenez-vous
que l’huile peut se trouver diluée et qu’il peut de ce fait être difficile de
juger le niveau réel avec précision.
● Consommation d’huile: 1,0 L/1000 km (1,1 qt./600 miles, 0,9 Imp.qt./600
miles) maxi.
● Si votre moteur consomme plus de 1,0 L aux 1000 km (1,1 qt., 0,9
lmp.qt. aux 600 miles), contactez n’importe quel concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
AT T E N T I O N
■ Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement dangereux
susceptibles de provoquer des maladies de peau (inflammations, voire
même cancer de la peau). Par conséquent, veillez à éviter tout contact
prolongé et répété avec l’huile de vidange. Pour nettoyer la peau en
contact avec de l’huile moteur usagée, lavez-vous abondamment avec de
l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et
n’importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez un
concessionnaire agréé Toyota, un réparateur, une station-service ou un
magasin d’accessoires, ou encore tout autre professionnel qualifié et
convenablement équipé.
● Ne pas laisser les huiles de vidange à la portée des enfants.

278
4-3. Entretien à faire soi-même
AYGO_WK_99G75K

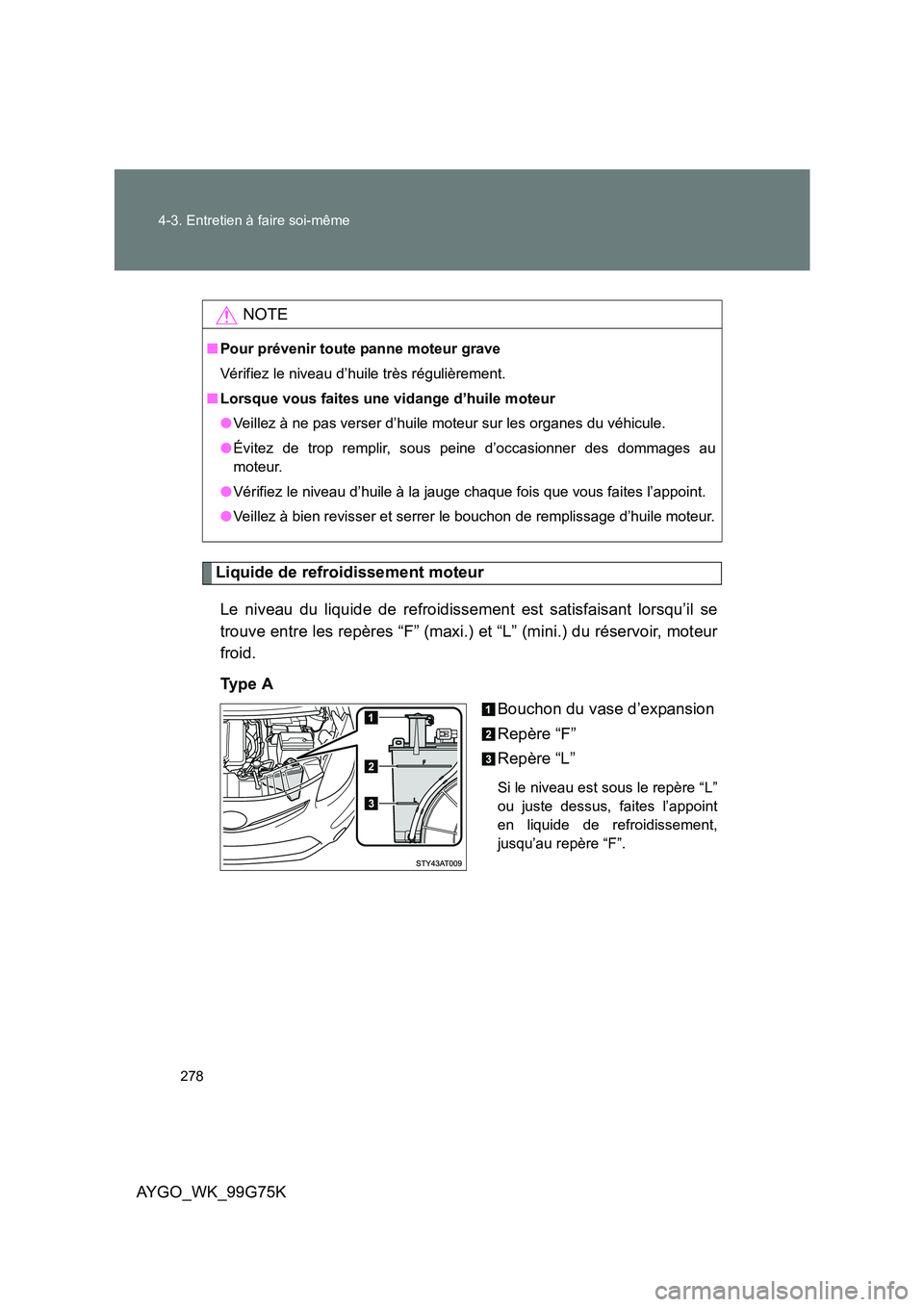

Liquide de refroidissement moteur
Le niveau du liquide de refroidissement est satisfaisant lorsqu’il se
trouve entre les repères “F” (maxi.) et “L” (mini.) du réservoir, moteur
froid.
Ty p e A
Bouchon du vase d’expansion
Repère “F”
Repère “L”
Si le niveau est sous le repère “L”
ou juste dessus, faites l’appoint
en liquide de refroidissement,
jusqu’au repère “F”.
NOTE
■ Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au
moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.

279
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99G75K

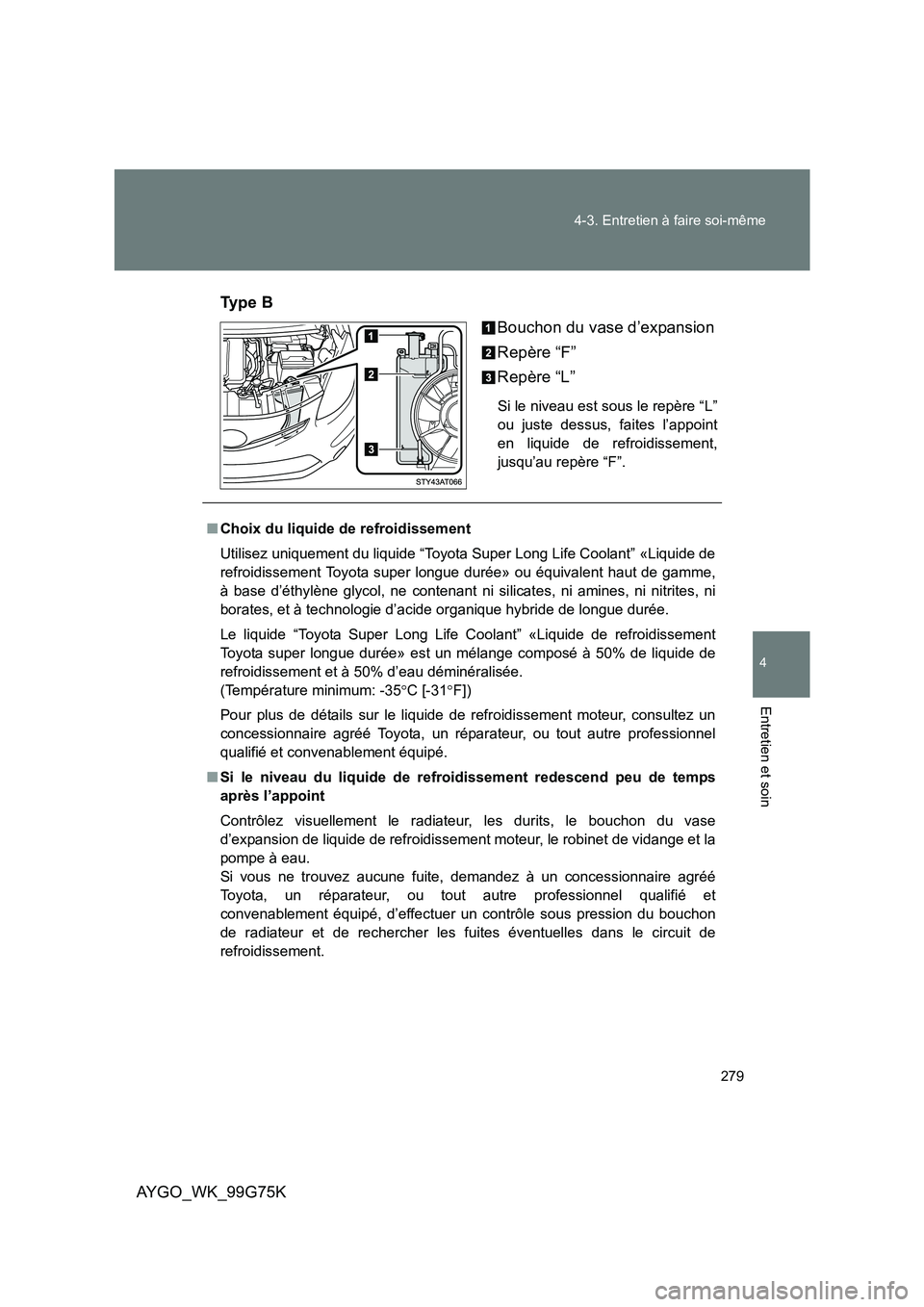

Ty p e B
Bouchon du vase d’expansion
Repère “F”
Repère “L”
Si le niveau est sous le repère “L”
ou juste dessus, faites l’appoint
en liquide de refroidissement,
jusqu’au repère “F”.
■ Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut de gamme,
à base d’éthylène glycol, ne contenant ni si licates, ni amines, ni nitrites, ni
borates, et à technologie d’acide organique hybride de longue durée.
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement
Toyota super longue durée» est un mélange composé à 50% de liquide de
refroidissement et à 50% d’eau déminéralisée.
(Température minimum: -35 °C [-31°F])
Pour plus de détails sur le liquide de refroidissement moteur, consultez un
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
■ Si le niveau du liquide de refroidissement redescend peu de temps
après l’appoint
Contrôlez visuellement le radiateur, les durits, le bouchon du vase
d’expansion de liquide de refroidissement moteur, le robinet de vidange et la
pompe à eau.
Si vous ne trouvez aucune fuite, demandez à un concessionnaire agréé
Toyota, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé, d’effectuer un contrôle sous pression du bouchon
de radiateur et de rechercher les fuites éventuelles dans le circuit de
refroidissement.

280
4-3. Entretien à faire soi-même
AYGO_WK_99G75K

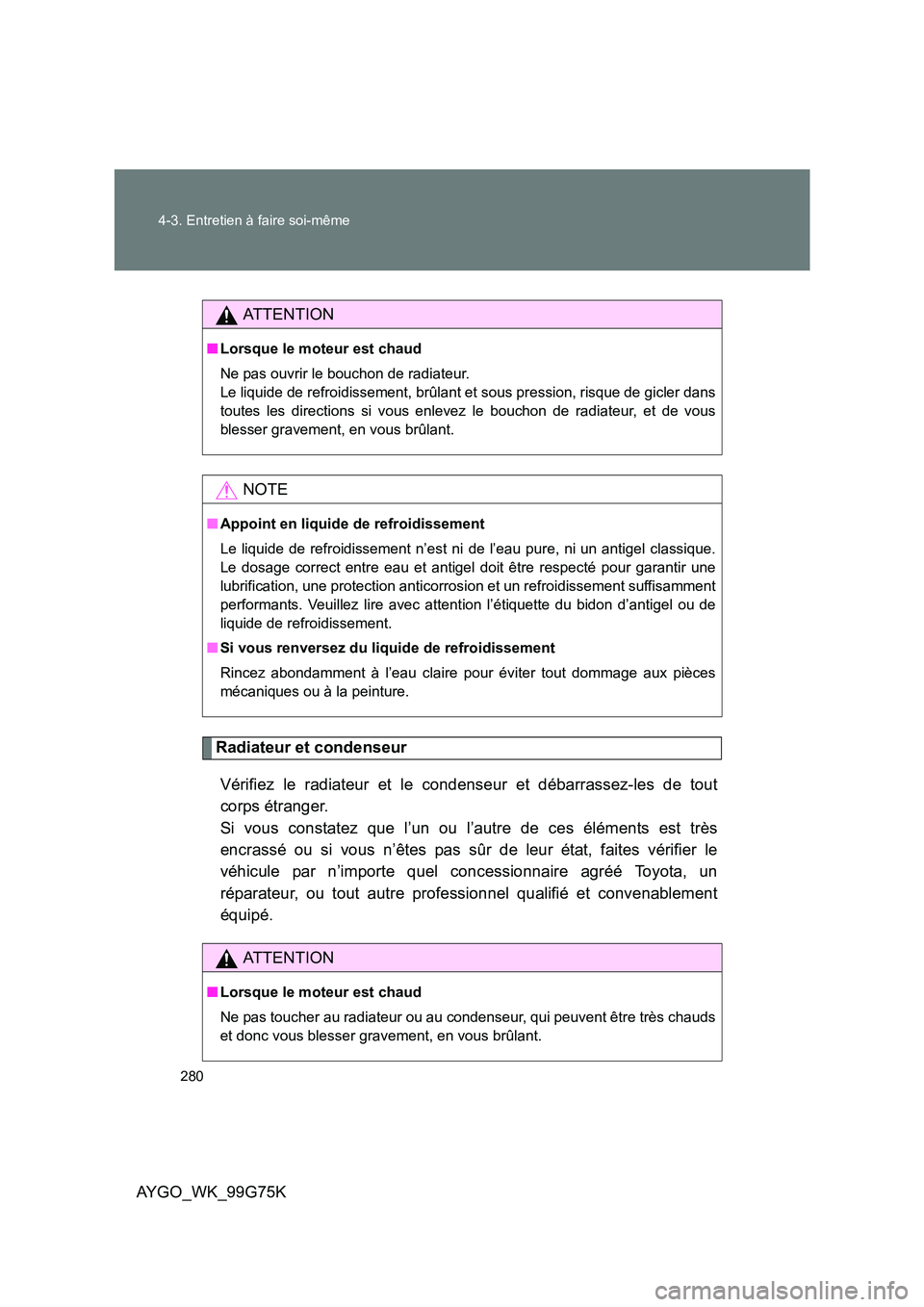

Radiateur et condenseur
Vérifiez le radiateur et le condenseur et débarrassez-les de tout
corps étranger.
Si vous constatez que l’un ou l’autre de ces éléments est très
encrassé ou si vous n’êtes pas sûr de leur état, faites vérifier le
véhicule par n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement
équipé.
AT T E N T I O N
■ Lorsque le moteur est chaud
Ne pas ouvrir le bouchon de radiateur.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans
toutes les directions si vous enlevez le bouchon de radiateur, et de vous
blesser gravement, en vous brûlant.
NOTE
■ Appoint en liquide de refroidissement
Le liquide de refroidissement n’est ni de l’eau pure, ni un antigel classique.
Le dosage correct entre eau et antigel doit être respecté pour garantir une
lubrification, une protection anticorrosion et un refroidissement suffisamment
performants. Veuillez lire avec attention l’étiquette du bidon d’antigel ou de
liquide de refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.
AT T E N T I O N
■ Lorsque le moteur est chaud
Ne pas toucher au radiateur ou au condenseur, qui peuvent être très chauds
et donc vous blesser gravement, en vous brûlant.
