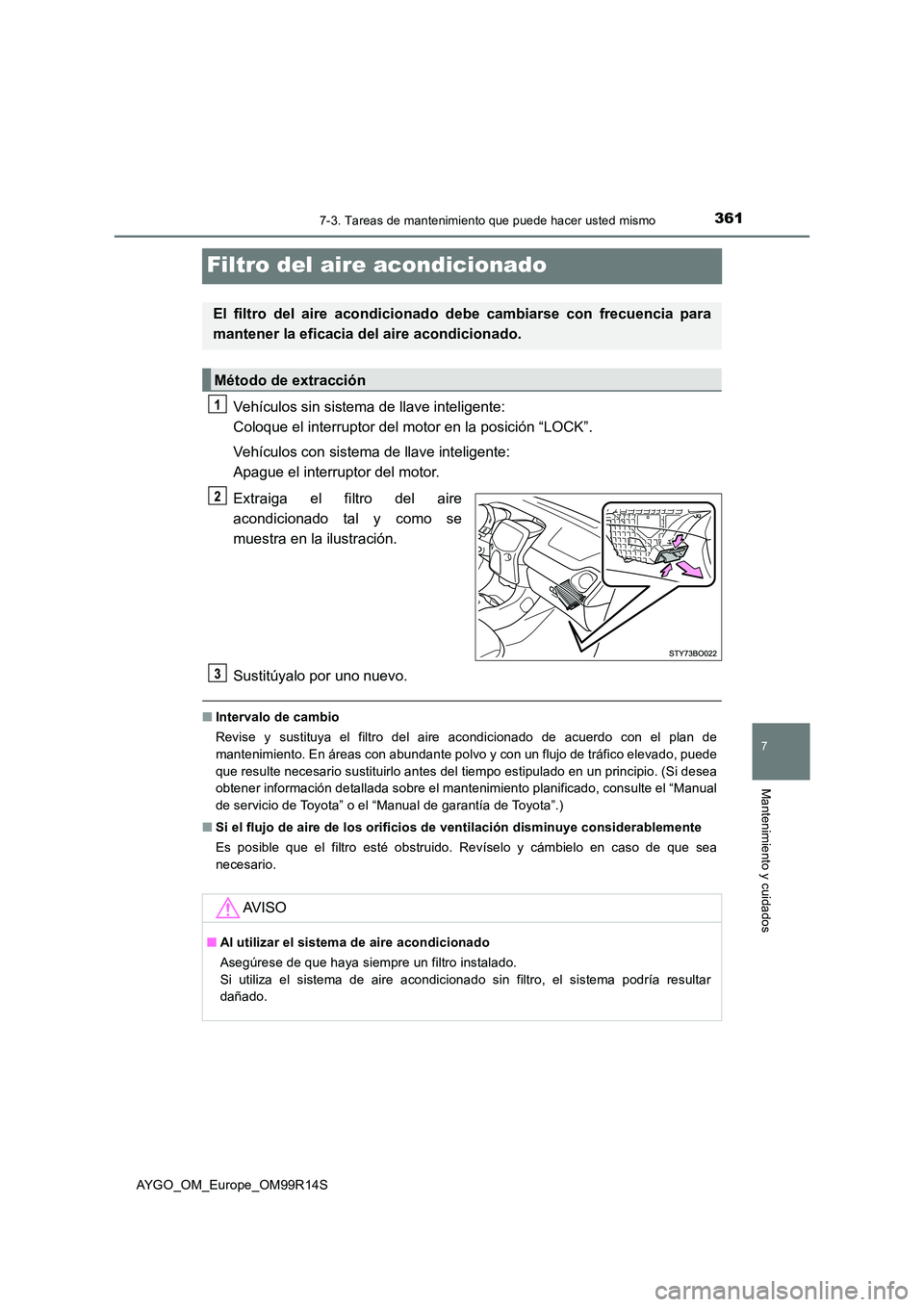

TOYOTA AYGO 2018 Manuale de Empleo (in Spanish)

3617-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R14S
Filtro del aire acondicionado
Vehículos sin sistema de llave inteligente:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema de llave inteligente:
Apague el interruptor del motor.
Extraiga el fi ltro del aire
acondicionado tal y como se
muestra en la ilustración.
Sustitúyalo por uno nuevo.
■ Intervalo de cambio
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de
mantenimiento. En áreas con abundante polvo y con un flujo de tráfico elevado, puede
que resulte necesario sustituirlo antes del tiempo estipulado en un principio. (Si desea
obtener información detallada sobre el mantenimiento planificado, consulte el “Manual
de servicio de Toyota” o el “Manual de garantía de Toyota”.)
■ Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revíselo y cámbielo en caso de que sea
necesario.
El filtro del aire acondicionado debe cambiarse con frecuencia para
mantener la eficacia del aire acondicionado.
Método de extracción
AV I S O
■ Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si utiliza el sistema de aire acondicionado sin filtro, el sistema podría resultar
dañado.

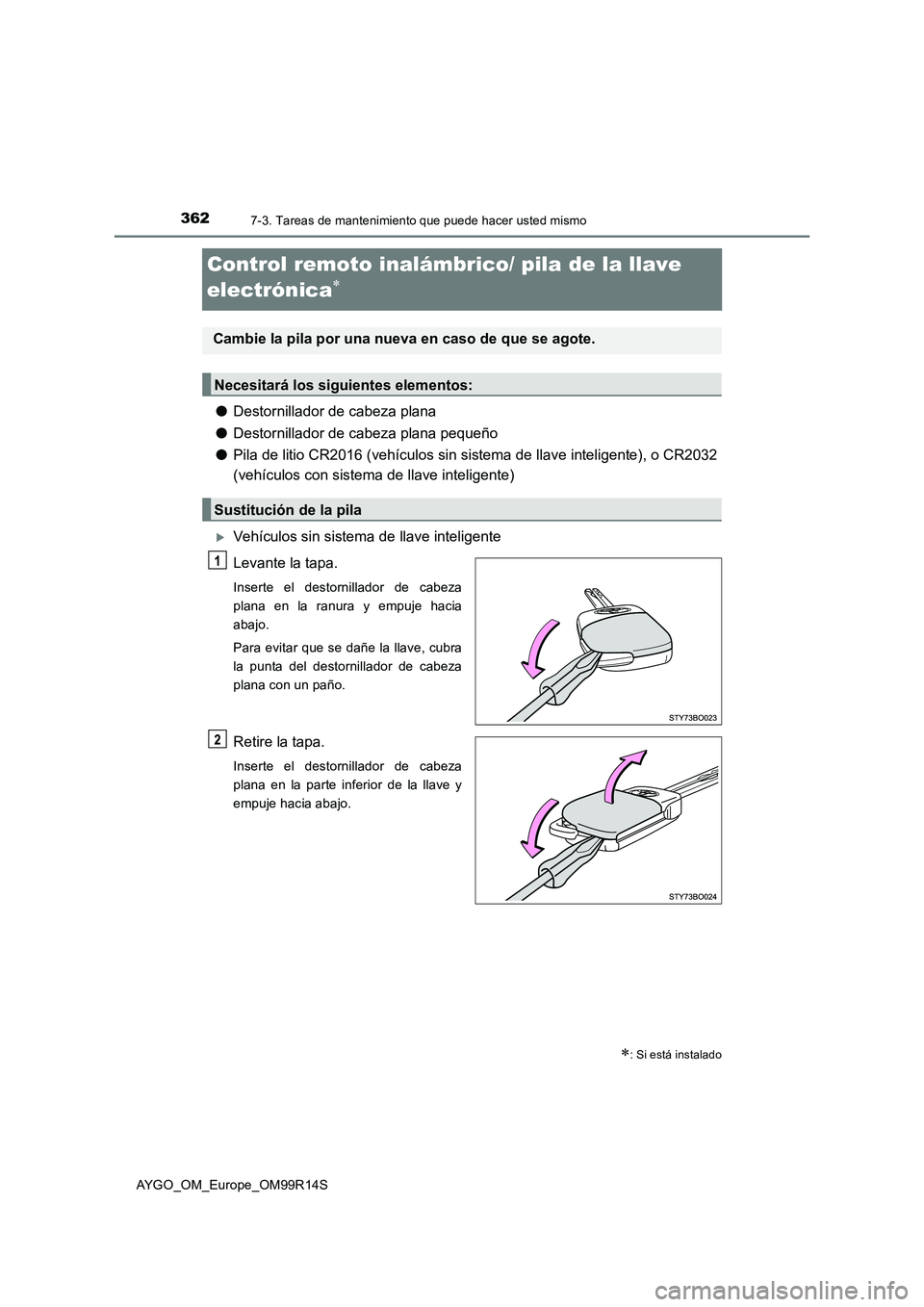

3627-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R14S
Control remoto inalámbrico/ pila de la llave
electrónica
● Destornillador de cabeza plana
● Destornillador de cabeza plana pequeño
● Pila de litio CR2016 (vehículos sin sistema de llave inteligente), o CR2032
(vehículos con sistema de llave inteligente)
Vehículos sin sistema de llave inteligente
Levante la tapa.
Inserte el destornillador de cabeza
plana en la ranura y empuje hacia
abajo.
Para evitar que se dañe la llave, cubra
la punta del destornillador de cabeza
plana con un paño.
Retire la tapa.
Inserte el destornillador de cabeza
plana en la parte inferior de la llave y
empuje hacia abajo.
: Si está instalado
Cambie la pila por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila

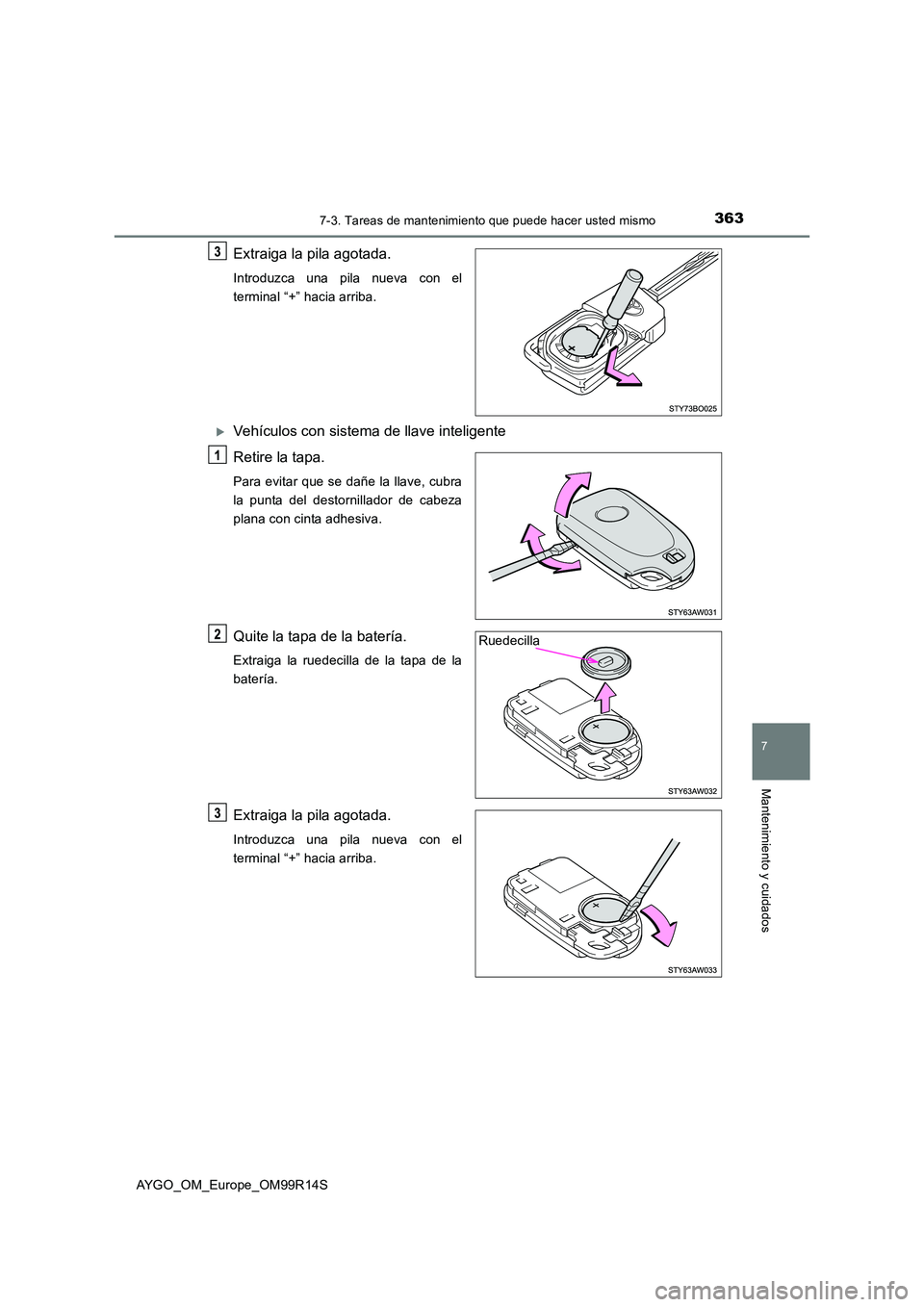

3637-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R14S
Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
Vehículos con sistema de llave inteligente
Retire la tapa.
Para evitar que se dañe la llave, cubra
la punta del destornillador de cabeza
plana con cinta adhesiva.
Quite la tapa de la batería.
Extraiga la ruedecilla de la tapa de la
batería.
Extraiga la pila agotada.
Introduzca una pila nueva con el
terminal “+” hacia arriba.
Ruedecilla

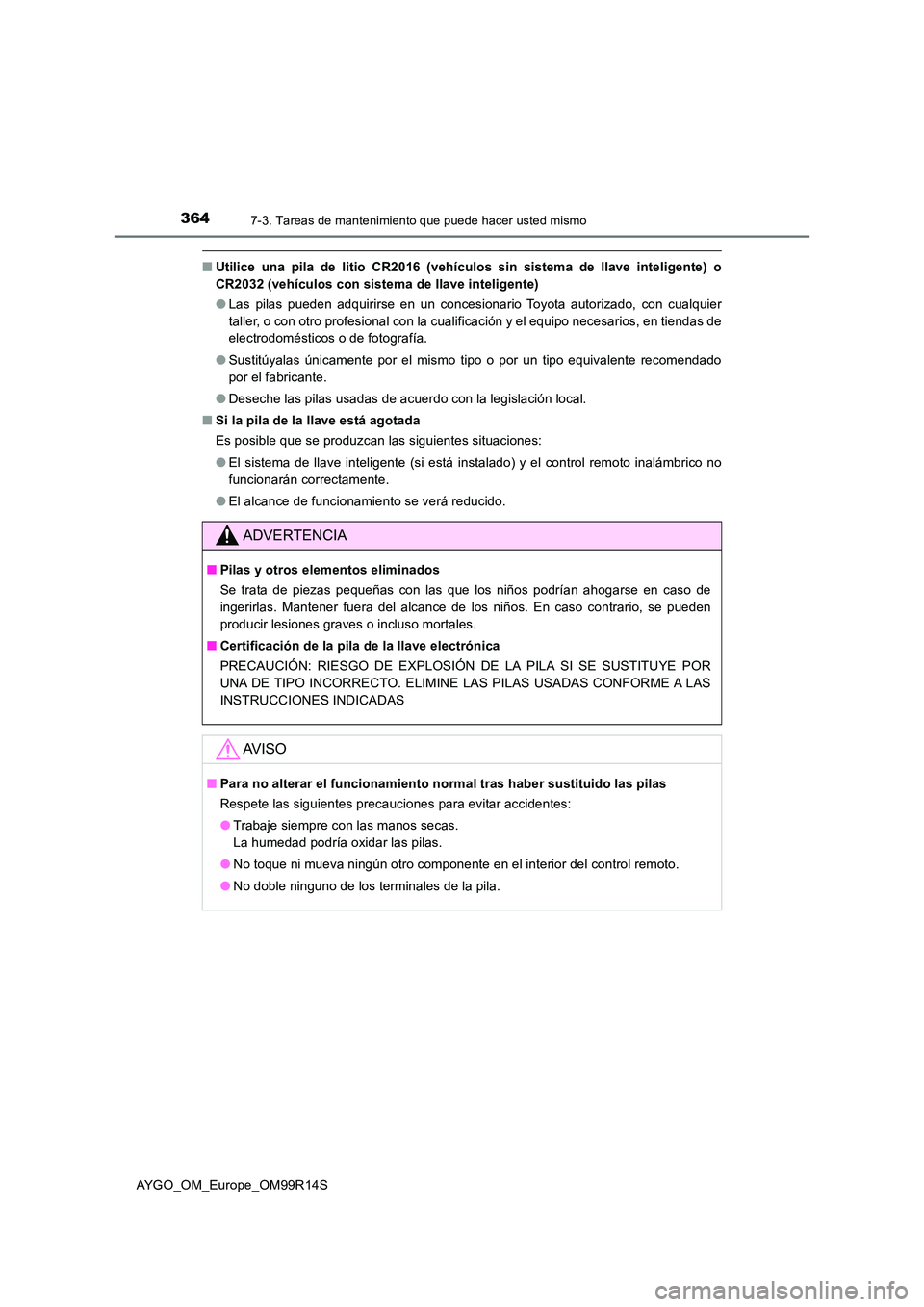

3647-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R14S
■Utilice una pila de litio CR2016 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
● Las pilas pueden adquirirse en un concesionario Toyota autorizado, con cualquier
taller, o con otro profesional con la cualificación y el equipo necesarios, en tiendas de
electrodomésticos o de fotografía.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
ADVERTENCIA
■Pilas y otros elementos eliminados
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. En caso contrario, se pueden
producir lesiones graves o incluso mortales.
■ Certificación de la pila de la llave electrónica
PRECAUCIÓN: RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR
UNA DE TIPO INCORRECTO. ELIMINE LAS PILAS USADAS CONFORME A LAS
INSTRUCCIONES INDICADAS
AV I S O
■ Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

3657-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R14S
Comprobación y recambio de fusibles
Vehículos sin sistema de llave inteligente:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema de llave inteligente:
Apague el interruptor del motor.
En caso de fallo en el sistema, consulte “Disposición de los fusibles y
amperaje” para obtener más información sobre qué fusible debe revisar.
( P. 367)
Abra la tapa de la caja de fusibles.
Compartimento del motor
Presione las lengüetas hacia
dentro y levante la cubierta.
Tablero de instrumentos del lado del conductor
Retire la tapa.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.

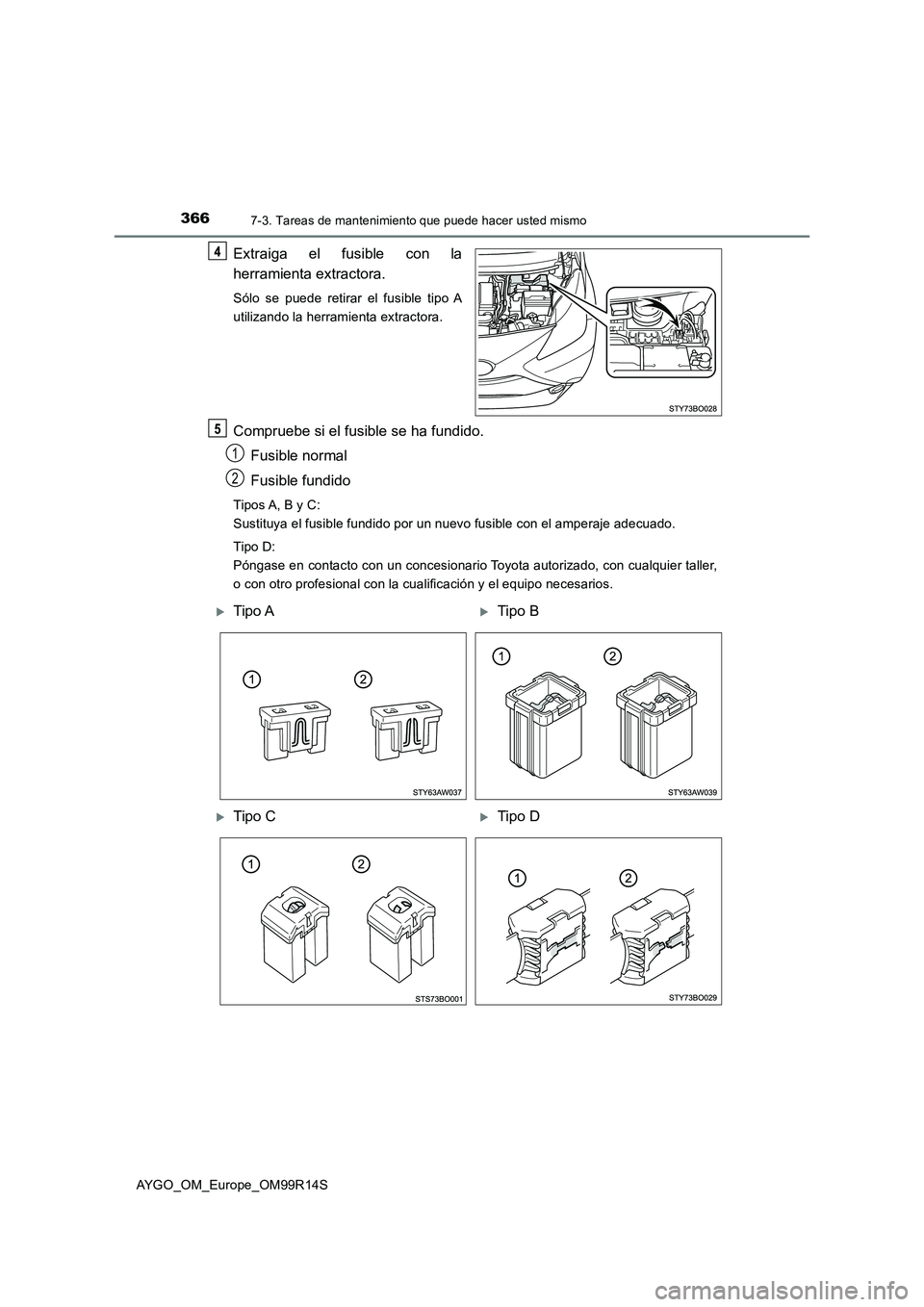

3667-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R14S
Extraiga el fusible con la
herramienta extractora.
Sólo se puede retirar el fusible tipo A
utilizando la herramienta extractora.
Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Tipos A, B y C:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado.
Tipo D:
Póngase en contacto con un concesionario Toyota autorizado, con cualquier taller,
o con otro profesional con la cualificación y el equipo necesarios.
1
2
Tipo ATipo B
Tipo CTipo D

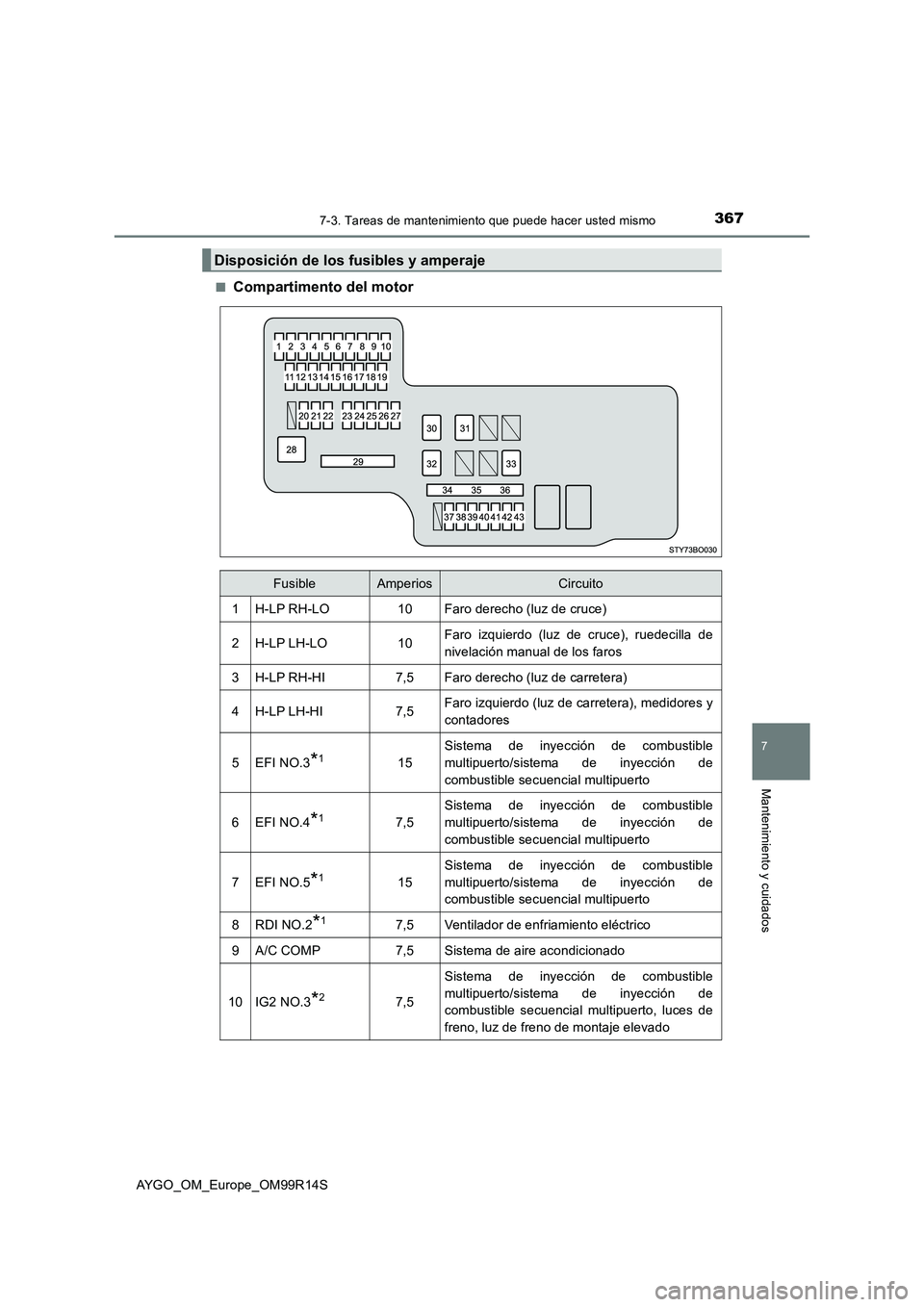

3677-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R14S
■Compartimento del motor
Disposición de los fusibles y amperaje
FusibleAmperiosCircuito
1H-LP RH-LO10Faro derecho (luz de cruce)
2H-LP LH-LO10Faro izquierdo (luz de cruce), ruedecilla de
nivelación manual de los faros
3H-LP RH-HI7,5Faro derecho (luz de carretera)
4H-LP LH-HI7,5Faro izquierdo (luz de carretera), medidores y
contadores
5EFI NO.3*115
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
6EFI NO.4*17,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
7EFI NO.5*115
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
8RDI NO.2*17,5Ventilador de enfriamiento eléctrico
9A/C COMP7,5Sistema de aire acondicionado
10IG2 NO.3*27,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto, luces de
freno, luz de freno de montaje elevado

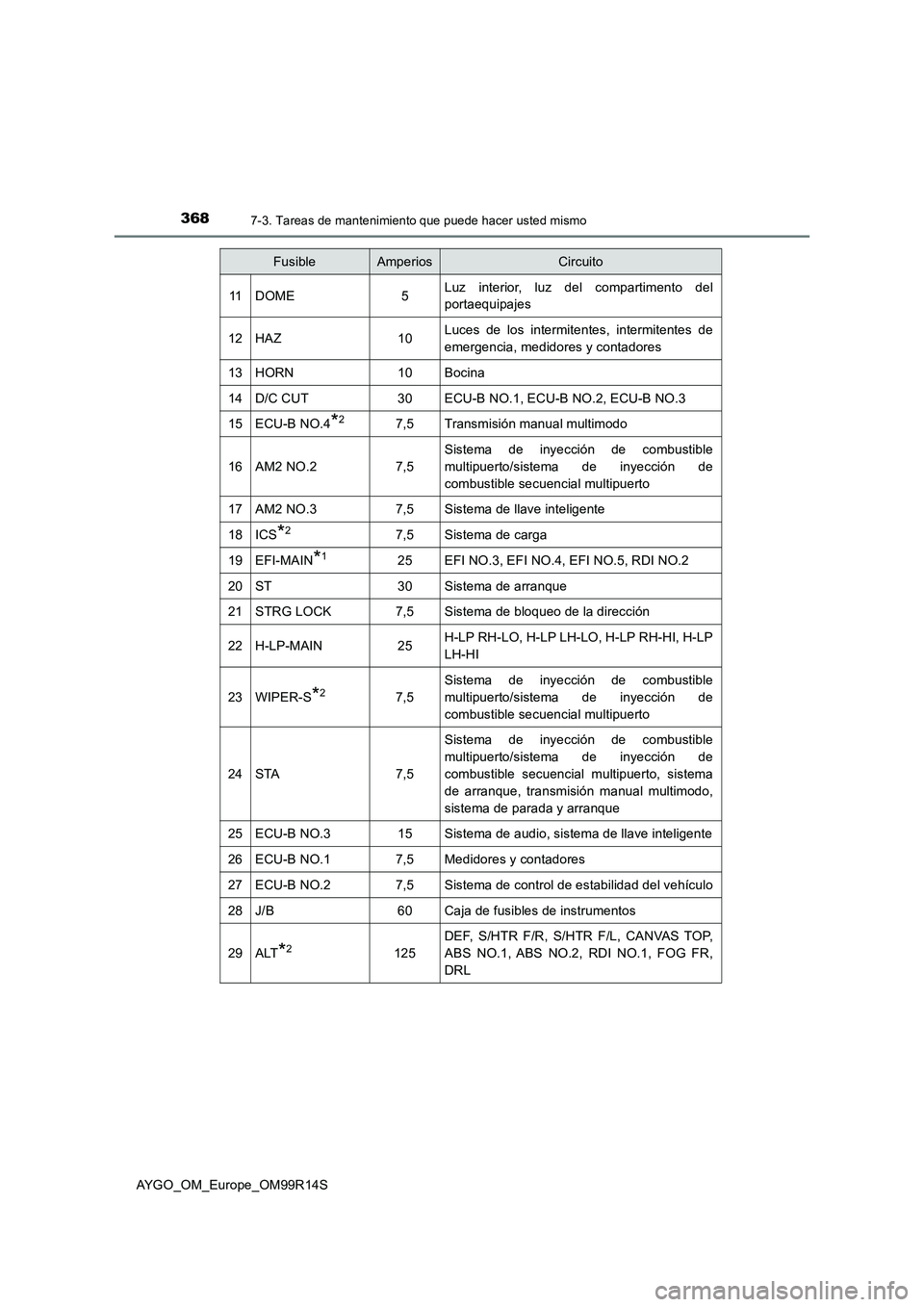

3687-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R14S
11DOME5Luz interior, luz del compartimento del
portaequipajes
12HAZ10Luces de los intermitentes, intermitentes de
emergencia, medidores y contadores
13HORN10Bocina
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Transmisión manual multimodo
16AM2 NO.27,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
17AM2 NO.37,5Sistema de llave inteligente
18ICS*27,5Sistema de carga
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Sistema de arranque
21STRG LOCK7,5Sistema de bloqueo de la dirección
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
23WIPER-S*27,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
24STA7,5
Sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto, sistema
de arranque, transmisión manual multimodo,
sistema de parada y arranque
25ECU-B NO.315Sistema de audio, sistema de llave inteligente
26ECU-B NO.17,5Medidores y contadores
27ECU-B NO.27,5Sistema de control de estabilidad del vehículo
28J/B60Caja de fusibles de instrumentos
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
FusibleAmperiosCircuito

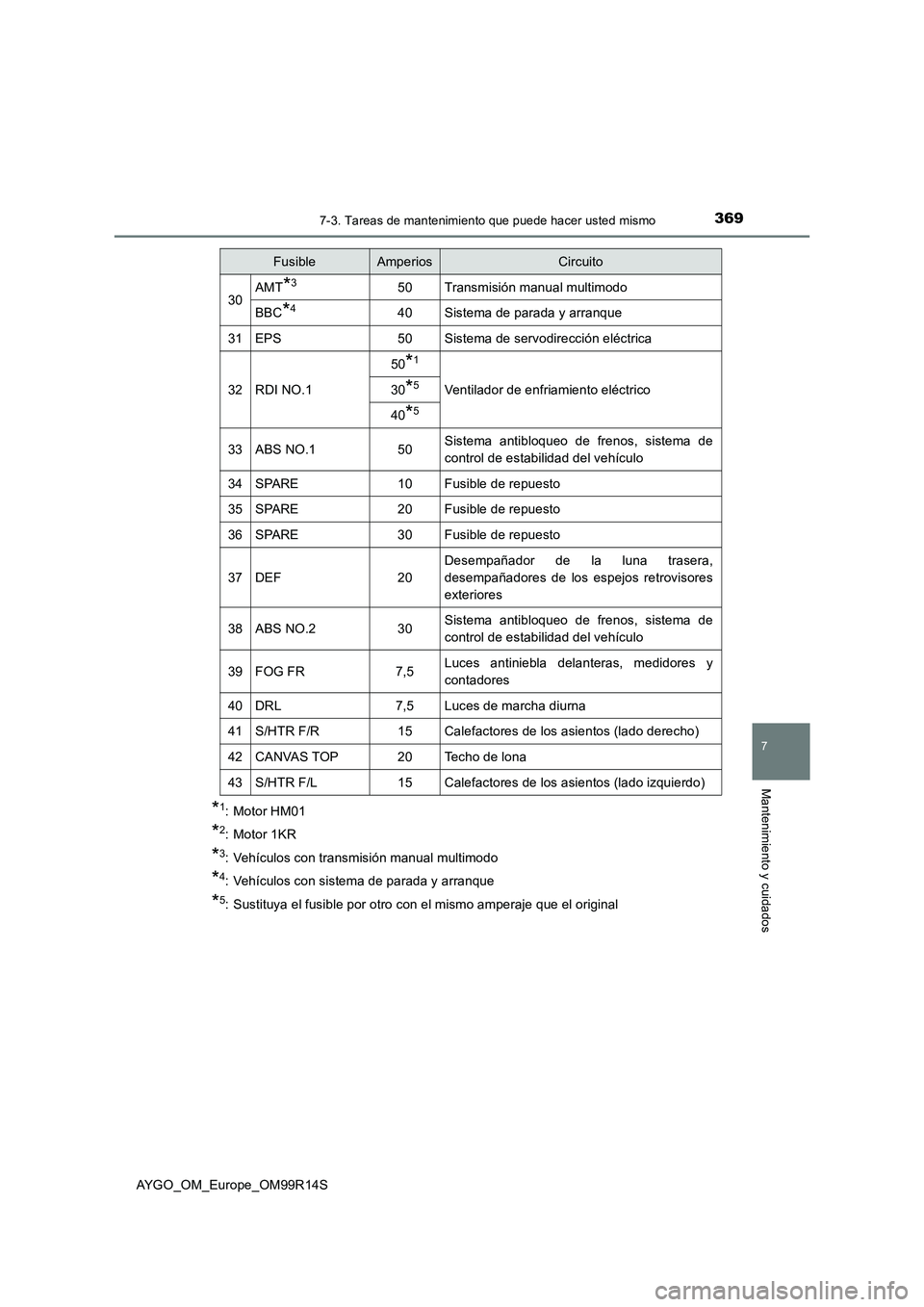

3697-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
AYGO_OM_Europe_OM99R14S
*1: Motor HM01
*2: Motor 1KR
*3: Vehículos con transmisión manual multimodo
*4: Vehículos con sistema de parada y arranque
*5: Sustituya el fusible por otro con el mismo amperaje que el original
30AMT*350Transmisión manual multimodo
BBC*440Sistema de parada y arranque
31EPS50Sistema de servodirección eléctrica
32RDI NO.1
50*1
Ventilador de enfriamiento eléctrico30*5
40*5
33ABS NO.150Sistema antibloqueo de frenos, sistema de
control de estabilidad del vehículo
34SPARE10Fusible de repuesto
35SPARE20Fusible de repuesto
36SPARE30Fusible de repuesto
37DEF20
Desempañador de la luna trasera,
desempañadores de los espejos retrovisores
exteriores
38ABS NO.230Sistema antibloqueo de frenos, sistema de
control de estabilidad del vehículo
39FOG FR7,5Luces antiniebla delanteras, medidores y
contadores
40DRL7,5Luces de marcha diurna
41S/HTR F/R15Calefactores de los asientos (lado derecho)
42CANVAS TOP20Techo de lona
43S/HTR F/L15Calefactores de los asientos (lado izquierdo)
FusibleAmperiosCircuito

3707-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_OM_Europe_OM99R14S
■Tablero de instrumentos del lado del conductor
FusibleAmperiosCircuito
1IG1 NO.25
Luz de marcha atrás, sistema de inyección de
combustible multipuerto/sistema de inyección
de combustible secuencial multipuerto,
sistema de audio, sistema de control de
estabilidad del vehículo
2WASHER15Lavaparabrisas, lavador de la luna trasera
3ECU-IG NO.15
ECU de la carrocería principal, medidores y
contadores, sistema de aire acondicionado,
desempañador de la luna trasera,
desempañadores de los espejos retrovisores
exteriores, calefactores de los asientos, techo
de lona, sistema de audio, Sistema del PCS
4ECU-IG NO.25Sistema de servodirección eléctrica, sistema
de parada y arranque
5WIPER RR15Limpiaparabrisas de la luna trasera
6IG1 NO.15
Ventilador de refrigeración eléctrico, sistema
antibloqueo de frenos, sistema de control de
estabilidad del vehículo
7WIPER25Limpiaparabrisas
8MIR HTR10Desempañadores de los espejos retrovisores
exteriores
9P/OUTLET15Toma de corriente
