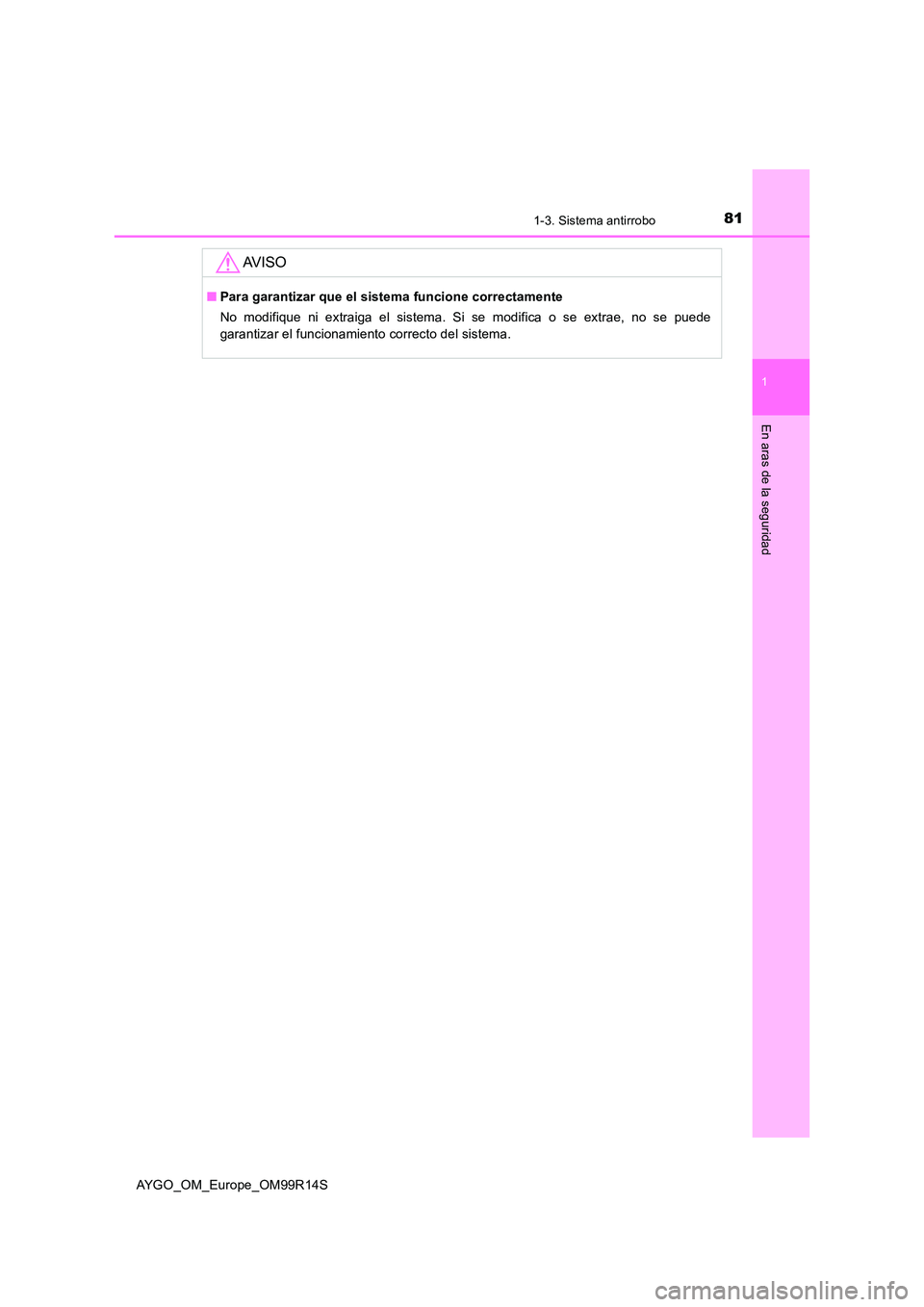

811-3. Sistema antirrobo
1
En aras de la seguridad
AYGO_OM_Europe_OM99R14S
AV I S O
■Para garantizar que el sistema funcione correctamente
No modifique ni extraiga el sistema. Si se modifica o se extrae, no se puede
garantizar el funcionamiento correcto del sistema.

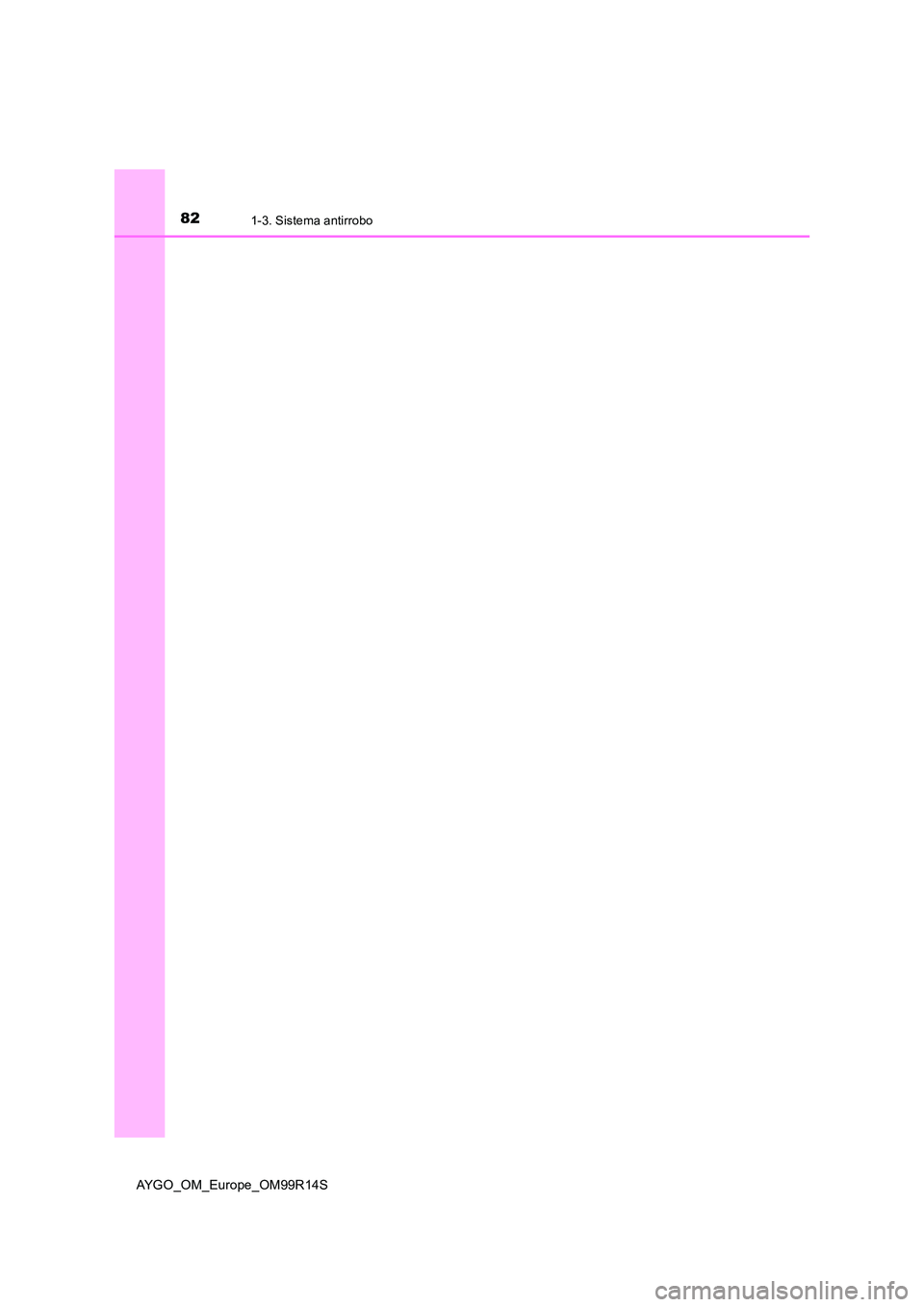

821-3. Sistema antirrobo
AYGO_OM_Europe_OM99R14S

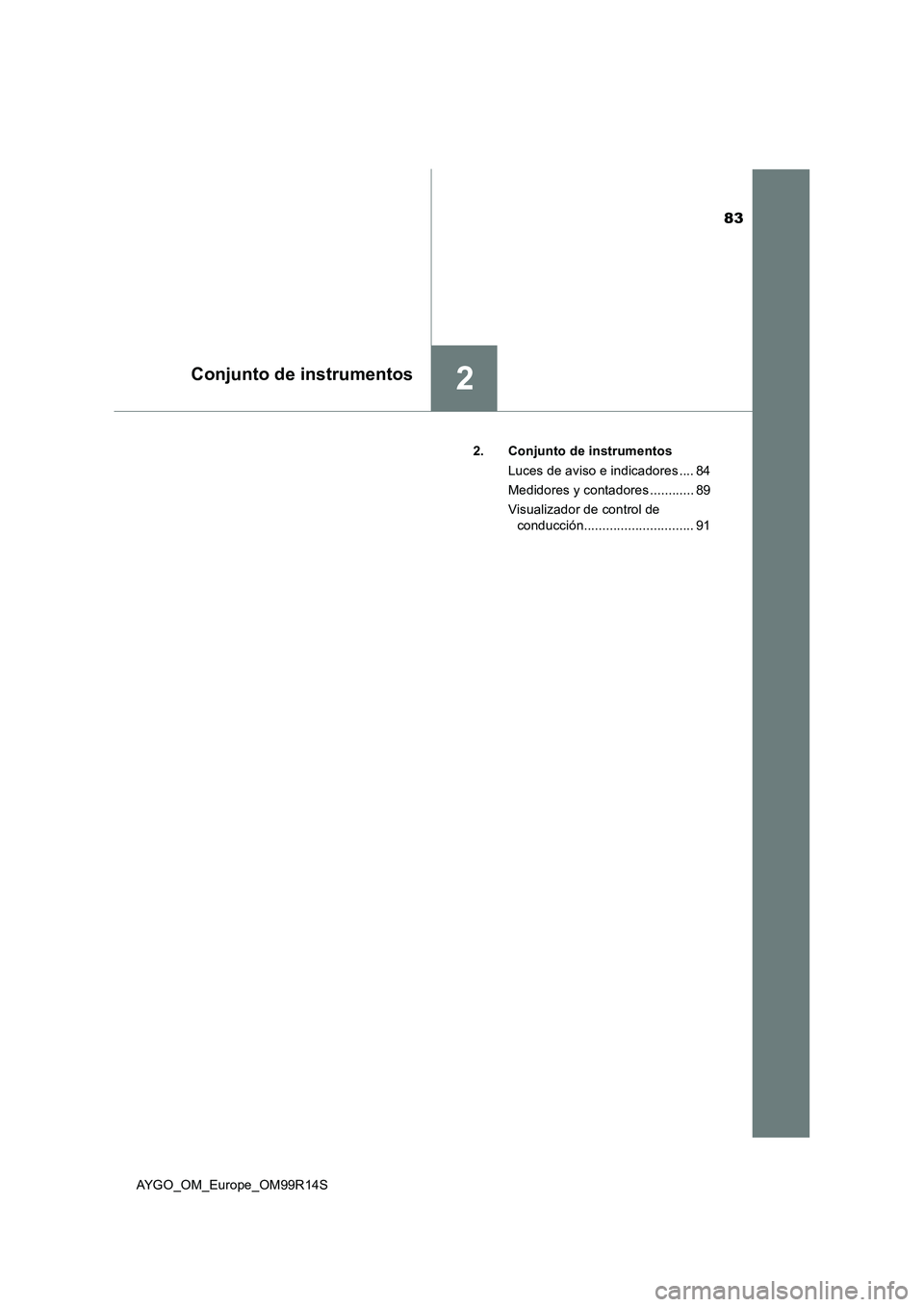

83
2Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S
2. Conjunto de instrumentos
Luces de aviso e indicadores .... 84
Medidores y contadores ............ 89
Visualizador de control de
conducción.............................. 91

842. Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S

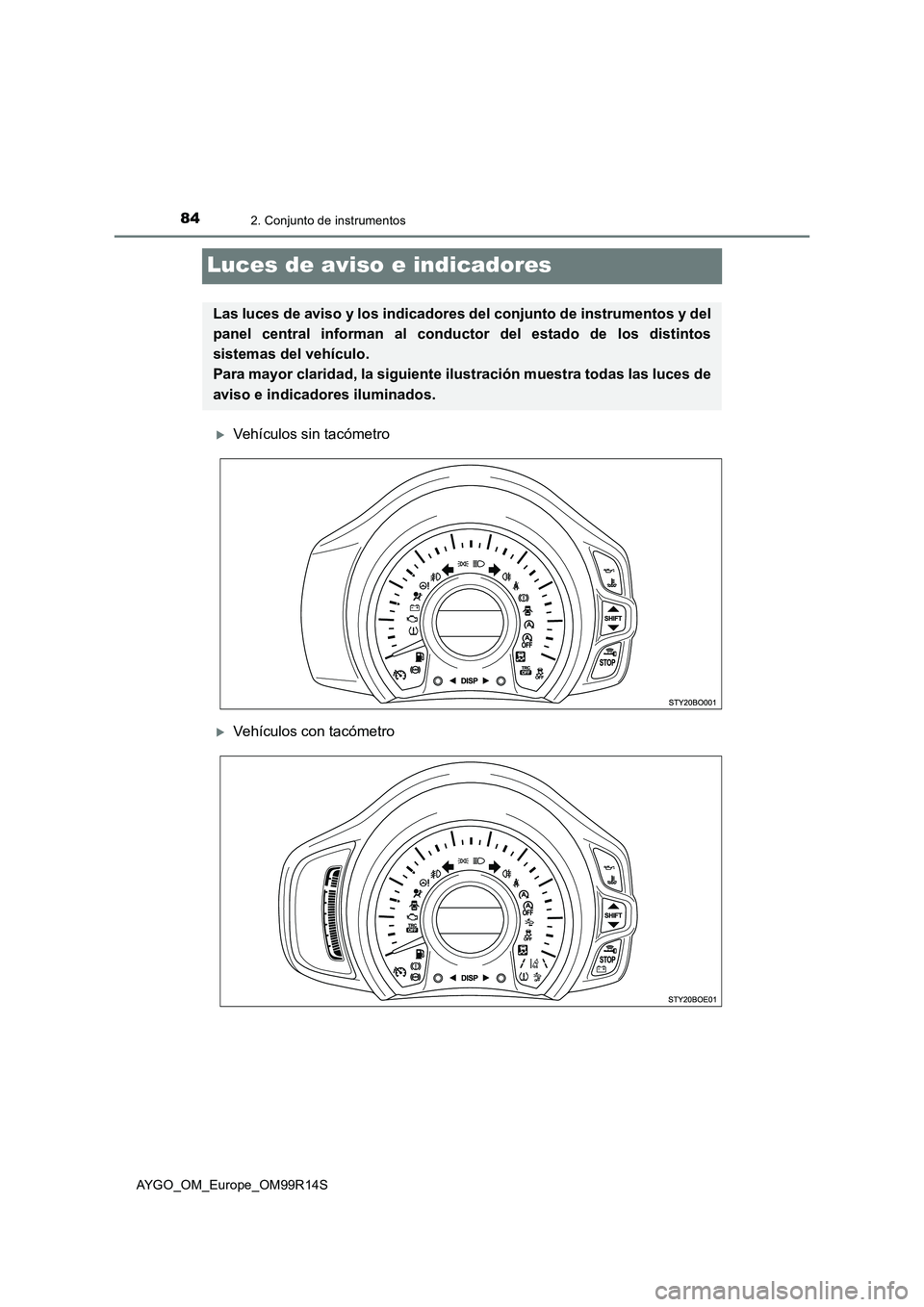

Luces de aviso e indicadores
Vehículos sin tacómetro
Vehículos con tacómetro
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

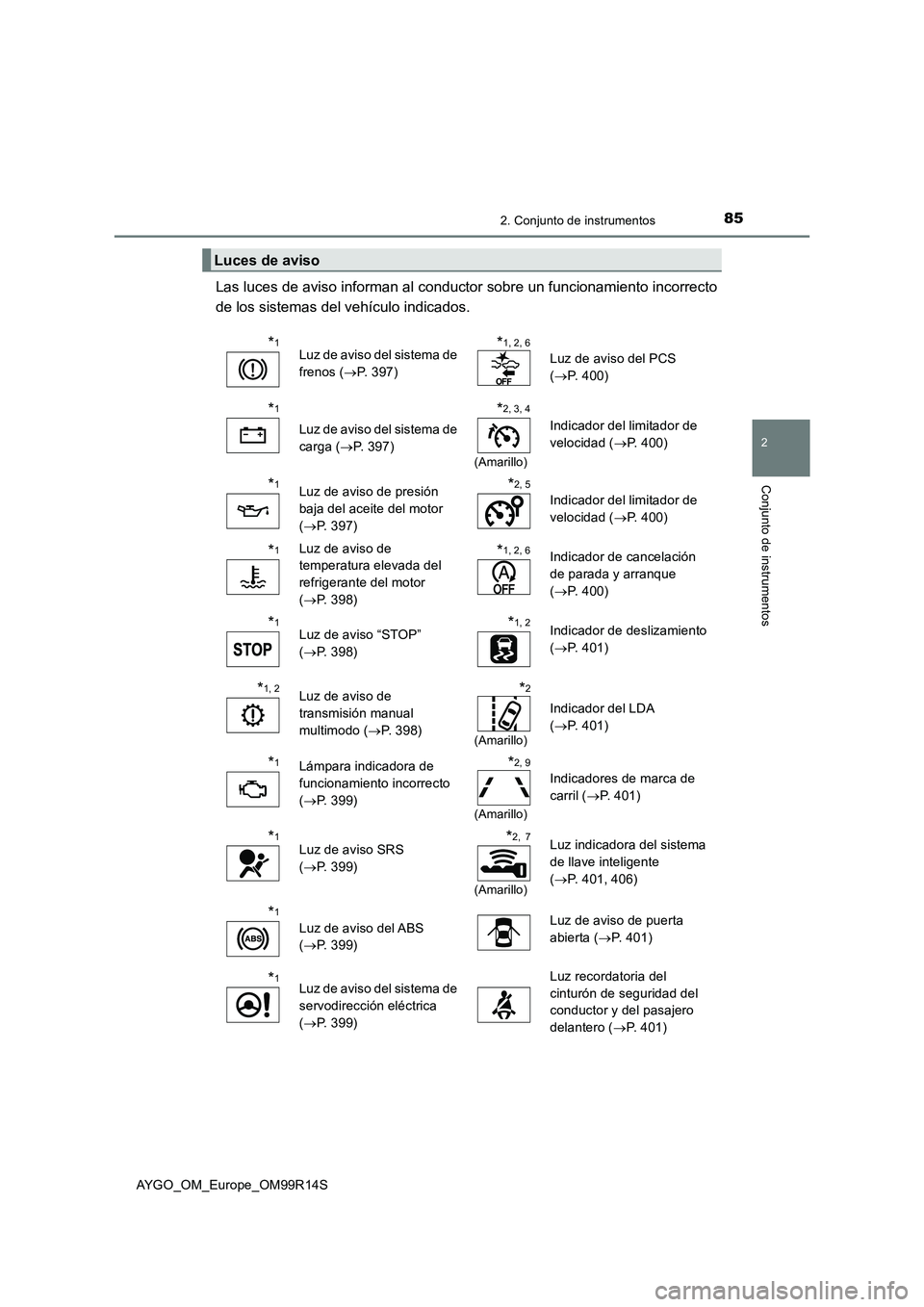

852. Conjunto de instrumentos
2
Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S
Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1Luz de aviso del sistema de
frenos ( P. 397)
*1, 2, 6
Luz de aviso del PCS
( P. 400)
*1
Luz de aviso del sistema de
carga ( P. 397)
*2, 3, 4
(Amarillo)
Indicador del limitador de
velocidad ( P. 400)
*1Luz de aviso de presión
baja del aceite del motor
( P. 397)
*2, 5
Indicador del limitador de
velocidad ( P. 400)
*1Luz de aviso de
temperatura elevada del
refrigerante del motor
( P. 398)
*1, 2, 6Indicador de cancelación
de parada y arranque
( P. 400)
*1Luz de aviso “STOP”
( P. 398)
*1, 2Indicador de deslizamiento
( P. 401)
*1, 2Luz de aviso de
transmisión manual
multimodo ( P. 398)
*2
(Amarillo)
Indicador del LDA
( P. 401)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 399)
*2, 9
(Amarillo)
Indicadores de marca de
carril ( P. 401)
*1Luz de aviso SRS
( P. 399)
*2, 7
(Amarillo)
Luz indicadora del sistema
de llave inteligente
( P. 401, 406)
*1
Luz de aviso del ABS
( P. 399)
Luz de aviso de puerta
abierta ( P. 401)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 399)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 401)

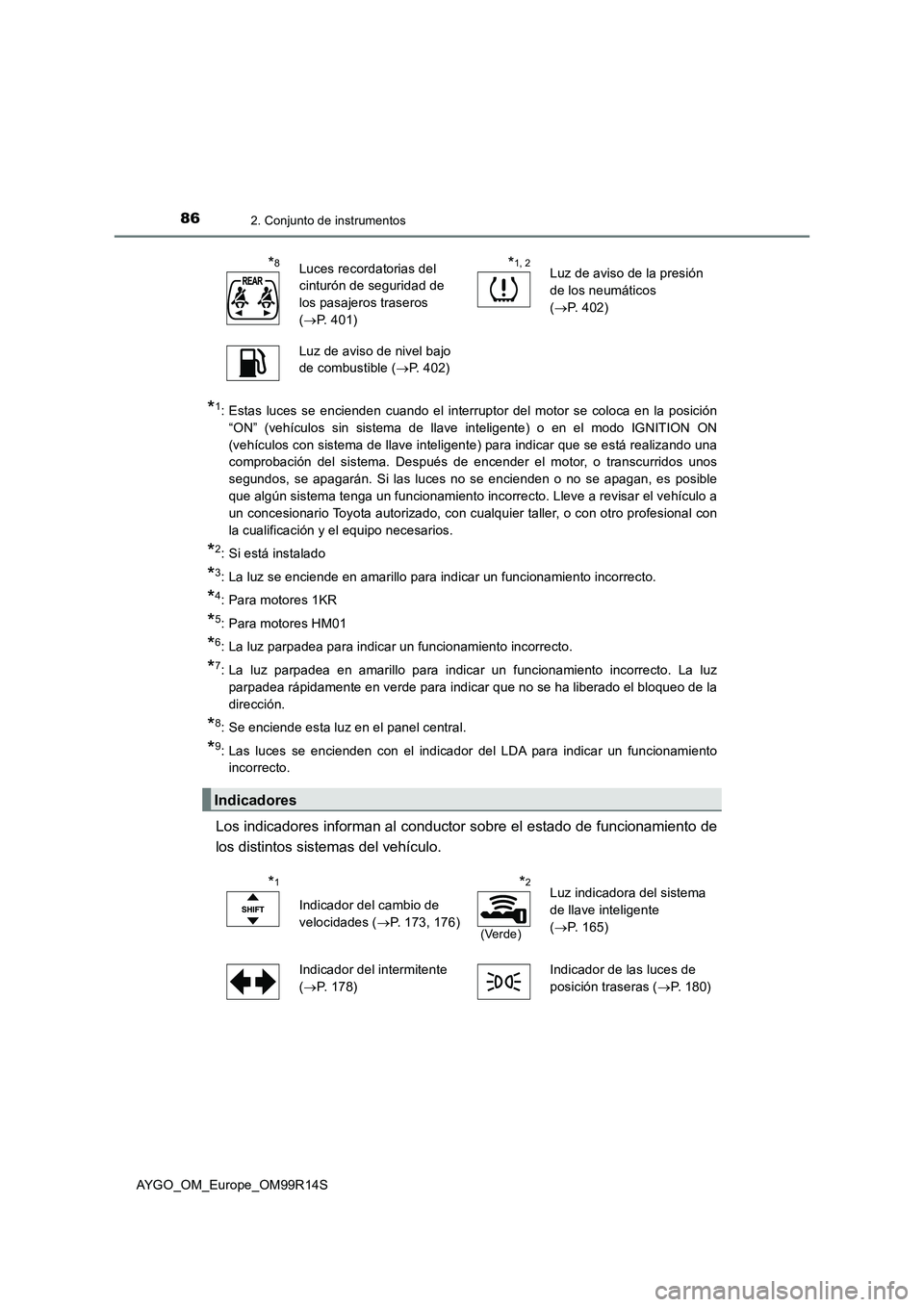

862. Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si las luces no se encienden o no se apagan, es posible
que algún sistema tenga un funcionamiento incorrecto. Lleve a revisar el vehículo a
un concesionario Toyota autorizado, con cualquier taller, o con otro profesional con
la cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz se enciende en amarillo para indicar un funcionamiento incorrecto.
*4: Para motores 1KR
*5: Para motores HM01
*6: La luz parpadea para indicar un funcionamiento incorrecto.
*7: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*8: Se enciende esta luz en el panel central.
*9: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
*8Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 401)
*1, 2Luz de aviso de la presión
de los neumáticos
( P. 402)
Luz de aviso de nivel bajo
de combustible ( P. 402)
Indicadores
*1
Indicador del cambio de
velocidades ( P. 173, 176)
*2
(Verde)
Luz indicadora del sistema
de llave inteligente
( P. 165)
Indicador del intermitente
( P. 178)
Indicador de las luces de
posición traseras ( P. 180)

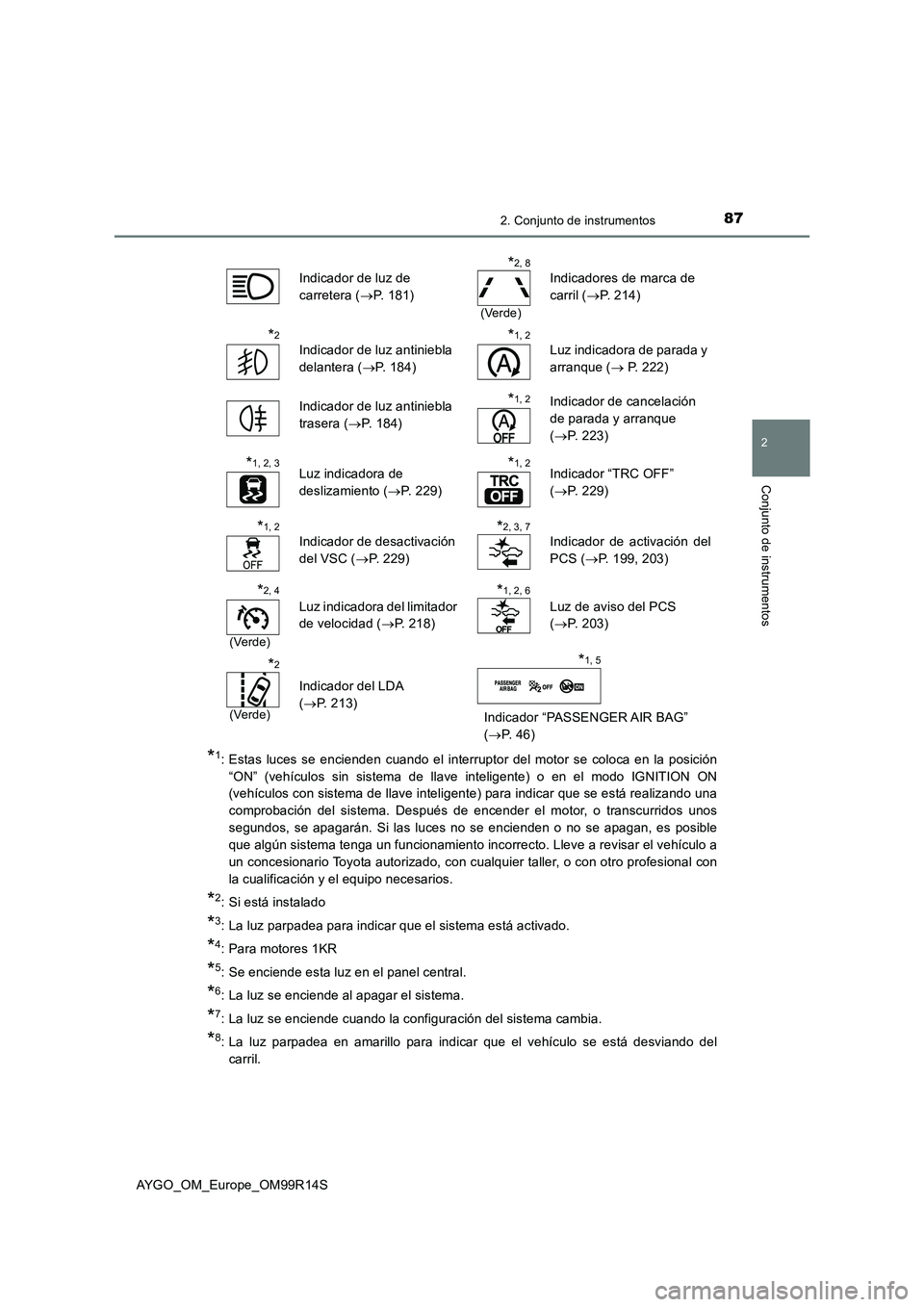

872. Conjunto de instrumentos
2
Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si las luces no se encienden o no se apagan, es posible
que algún sistema tenga un funcionamiento incorrecto. Lleve a revisar el vehículo a
un concesionario Toyota autorizado, con cualquier taller, o con otro profesional con
la cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: Para motores 1KR
*5: Se enciende esta luz en el panel central.
*6: La luz se enciende al apagar el sistema.
*7: La luz se enciende cuando la configuración del sistema cambia.
*8: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
Indicador de luz de
carretera ( P. 1 8 1 )
*2, 8
(Verde)
Indicadores de marca de
carril ( P. 214)
*2
Indicador de luz antiniebla
delantera ( P. 184)
*1, 2
Luz indicadora de parada y
arranque (  P. 222)
Indicador de luz antiniebla
trasera ( P. 1 8 4 )
*1, 2Indicador de cancelación
de parada y arranque
( P. 223)
*1, 2, 3Luz indicadora de
deslizamiento ( P. 229)
*1, 2Indicador “TRC OFF”
( P. 229)
*1, 2
Indicador de desactivación
del VSC ( P. 229)
*2, 3, 7
Indicador de activación del
PCS ( P. 199, 203)
*2, 4
(Verde)
Luz indicadora del limitador
de velocidad ( P. 218)
*1, 2, 6
Luz de aviso del PCS
( P. 203)
*2
(Verde)
Indicador del LDA
( P. 213) Indicador “PASSENGER AIR BAG”
( P. 46)
*1, 5

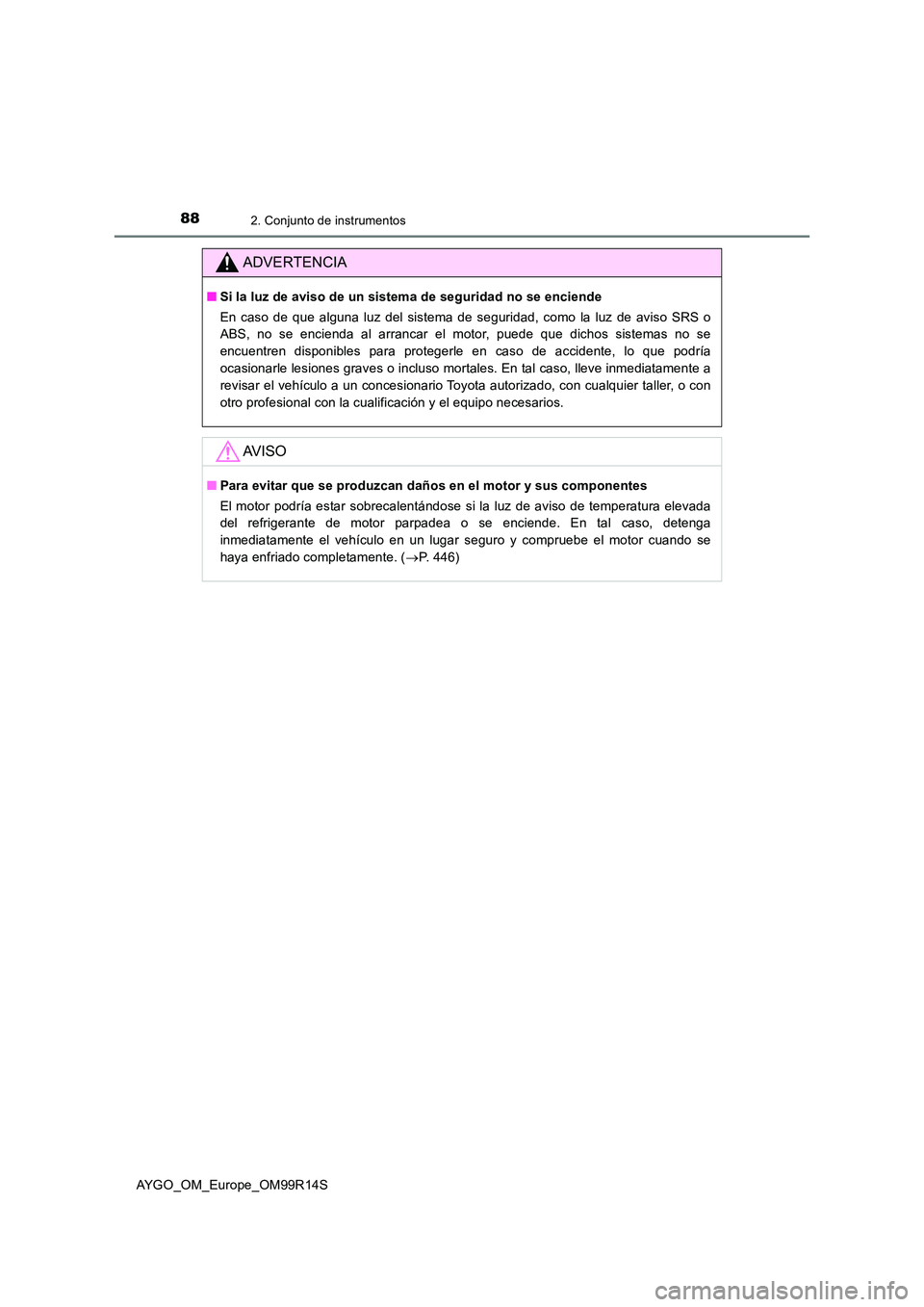

882. Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el motor, puede que dichos sistemas no se
encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionarle lesiones graves o incluso mortales. En tal caso, lleve inmediatamente a
revisar el vehículo a un concesionario Toyota autorizado, con cualquier taller, o con
otro profesional con la cualificación y el equipo necesarios.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante de motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente. ( P. 4 4 6 )

89
2
2. Conjunto de instrumentos
Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S

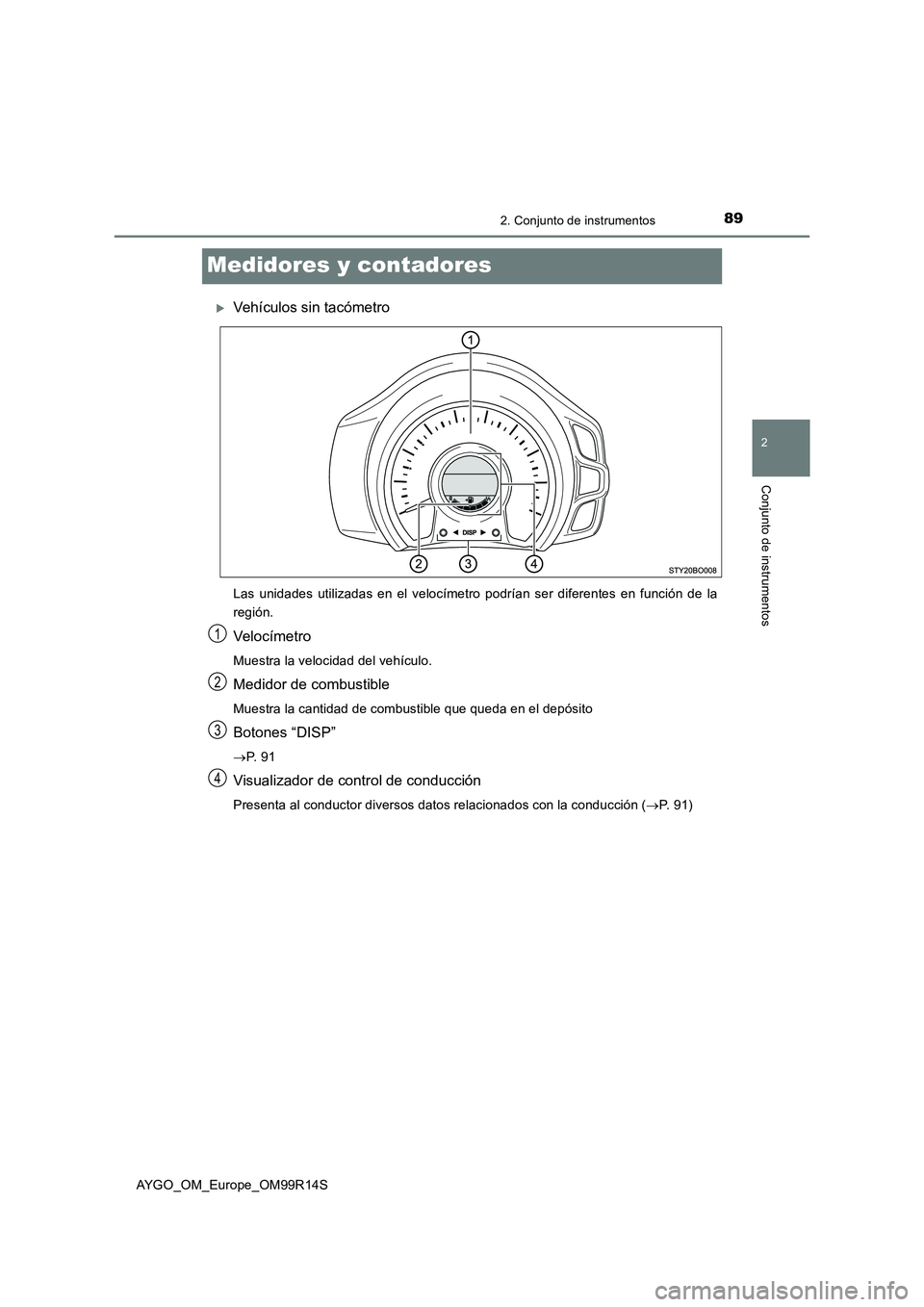

Medidores y contadores
Vehículos sin tacómetro
Las unidades utilizadas en el velocímetro podrían ser diferentes en función de la
región.
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito
Botones “DISP”
 P. 9 1
Visualizador de control de conducción
Presenta al conductor diversos datos relacionados con la conducción (P. 9 1 )
1
2
3
4

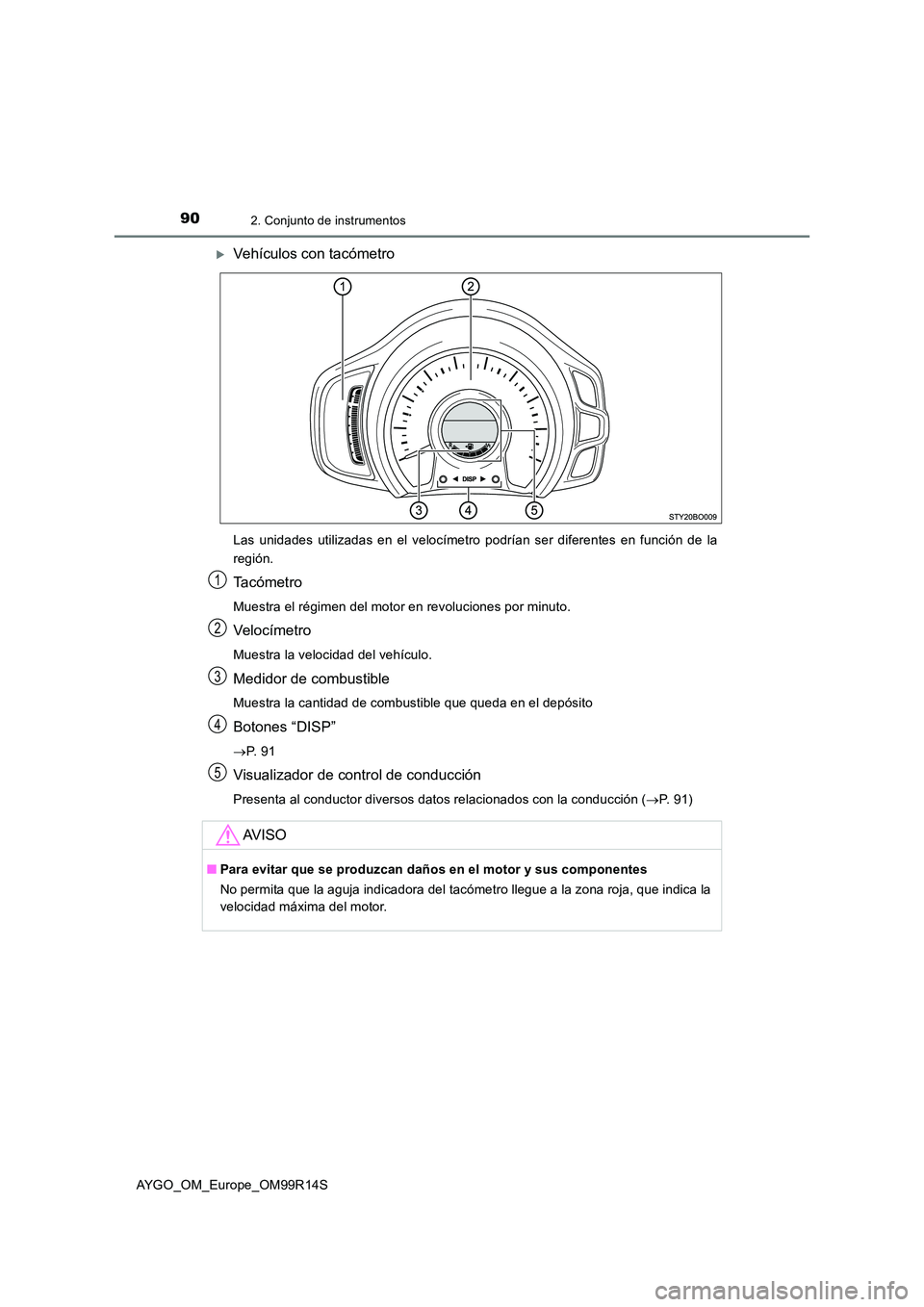

902. Conjunto de instrumentos
AYGO_OM_Europe_OM99R14S
Vehículos con tacómetro
Las unidades utilizadas en el velocímetro podrían ser diferentes en función de la
región.
Ta c ó m e t r o
Muestra el régimen del motor en revoluciones por minuto.
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito
Botones “DISP”
 P. 9 1
Visualizador de control de conducción
Presenta al conductor diversos datos relacionados con la conducción (P. 9 1 )
AV I S O
■Para evitar que se produzcan daños en el motor y sus componentes
No permita que la aguja indicadora del tacómetro llegue a la zona roja, que indica la
velocidad máxima del motor.
1
2
3
4
5
