TOYOTA AYGO 2019 Bruksanvisningar (in Swedish)

4119-1. Specifikationer
9
Bilens specifikationer
AYGO_OM_Europe_OM99R19SE

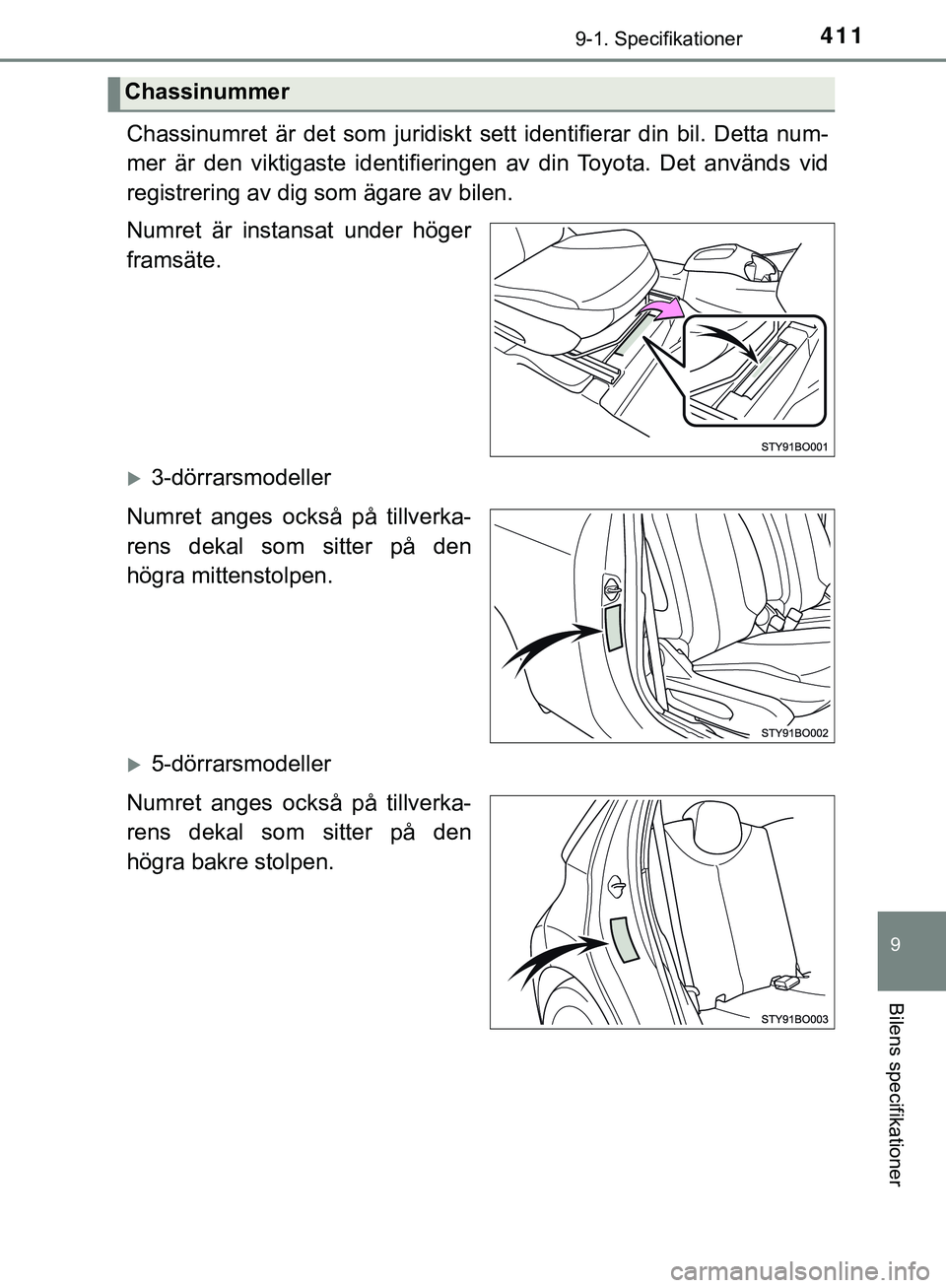

Chassinumret är det som juridiskt sett identifierar din bil. Detta num-
mer är den viktigaste identifieringen av din Toyota. Det används vid
registrering av dig som ägare av bilen.
Numret är instansat under höger
framsäte.
3-dörrarsmodeller
Numret anges också på tillverka-
rens dekal som sitter på den
högra mittenstolpen.
5-dörrarsmodeller
Numret anges också på tillverka-
rens dekal som sitter på den
högra bakre stolpen.
Chassinummer
AYGO_OM_Europe_OM99R19SE.book Page 411 Thursday, April 19, 2018 10:45 AM

4129-1. Specifikationer
AYGO_OM_Europe_OM99R19SE
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
Motor
Modell1,0-liters bensinmotor
Ty p3-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd71,0 x 84,0 mm
Volym998 cm3
Ventilspel
(kall motor)Insug: 0,145–0,235 mm
Avgas: 0,275–0,365 mm
Drivremmens spänningAutomatisk inställning
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här typen
på bensinstationen ska du enbart använda
bränsle med någon av följande beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)35 liter
Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*)
Med filter2,8 liter
Utan filter2,6 liter
AYGO_OM_Europe_OM99R19SE.book Page 412 Thursday, April 19, 2018 10:45 AM

4139-1. Specifikationer
9
Bilens specifikationer
AYGO_OM_Europe_OM99R19SEn

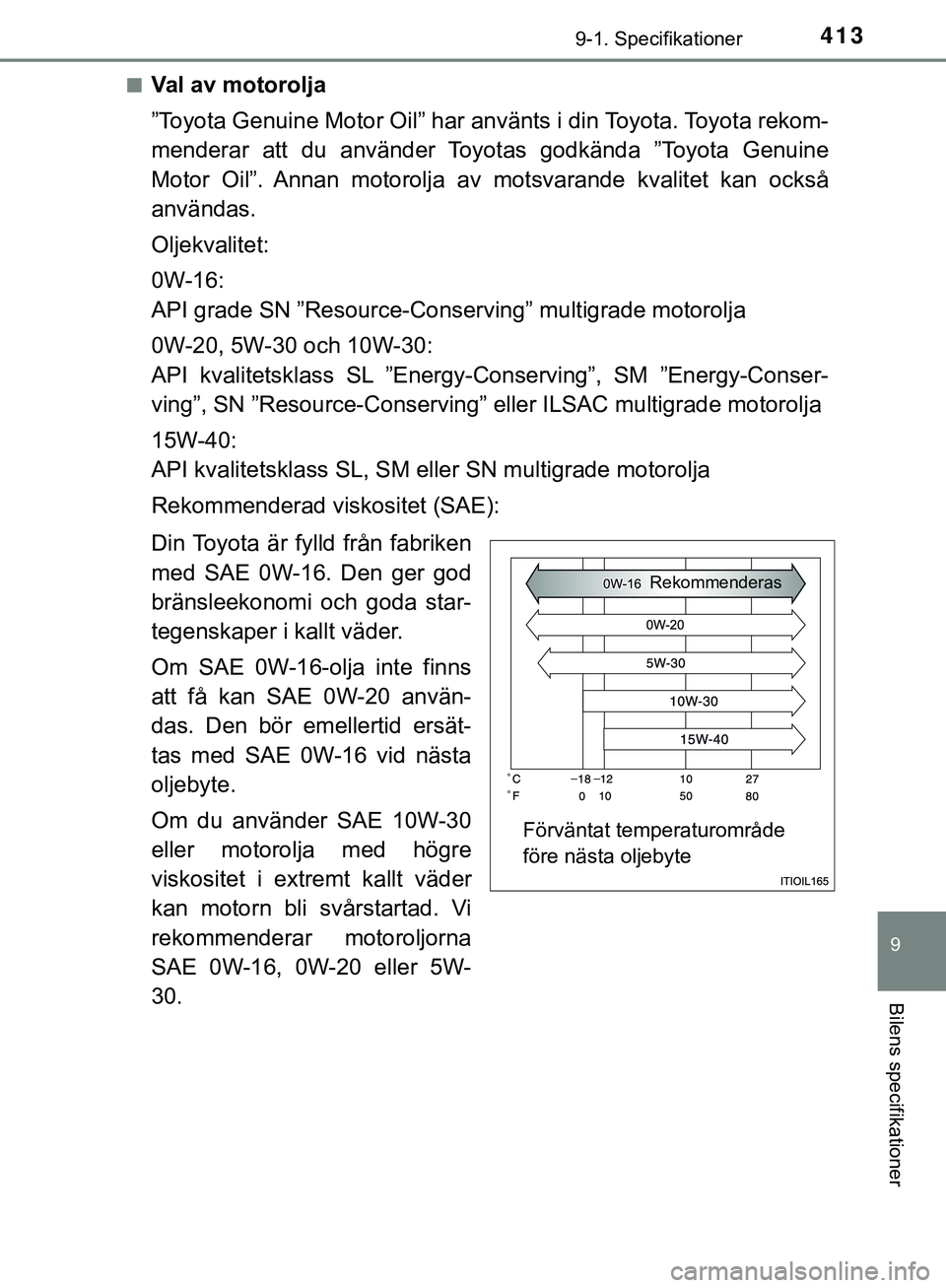

Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet:
0W-16:
API grade SN ”Resource-Conserving” multigrade motorolja
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C
onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-16. Den ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-16-olja inte finns
att få kan SAE 0W-20 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-16 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller motorolja med högre
viskositet i extremt kallt väder
kan motorn bli svårstartad. Vi
rekommenderar motoroljorna
SAE 0W-16, 0W-20 eller 5W-
30.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
AYGO_OM_Europe_OM99R19SE.book Page 413 Thursday, April 19, 2018 10:45 AM

4149-1. Specifikationer
AYGO_OM_Europe_OM99R19SE

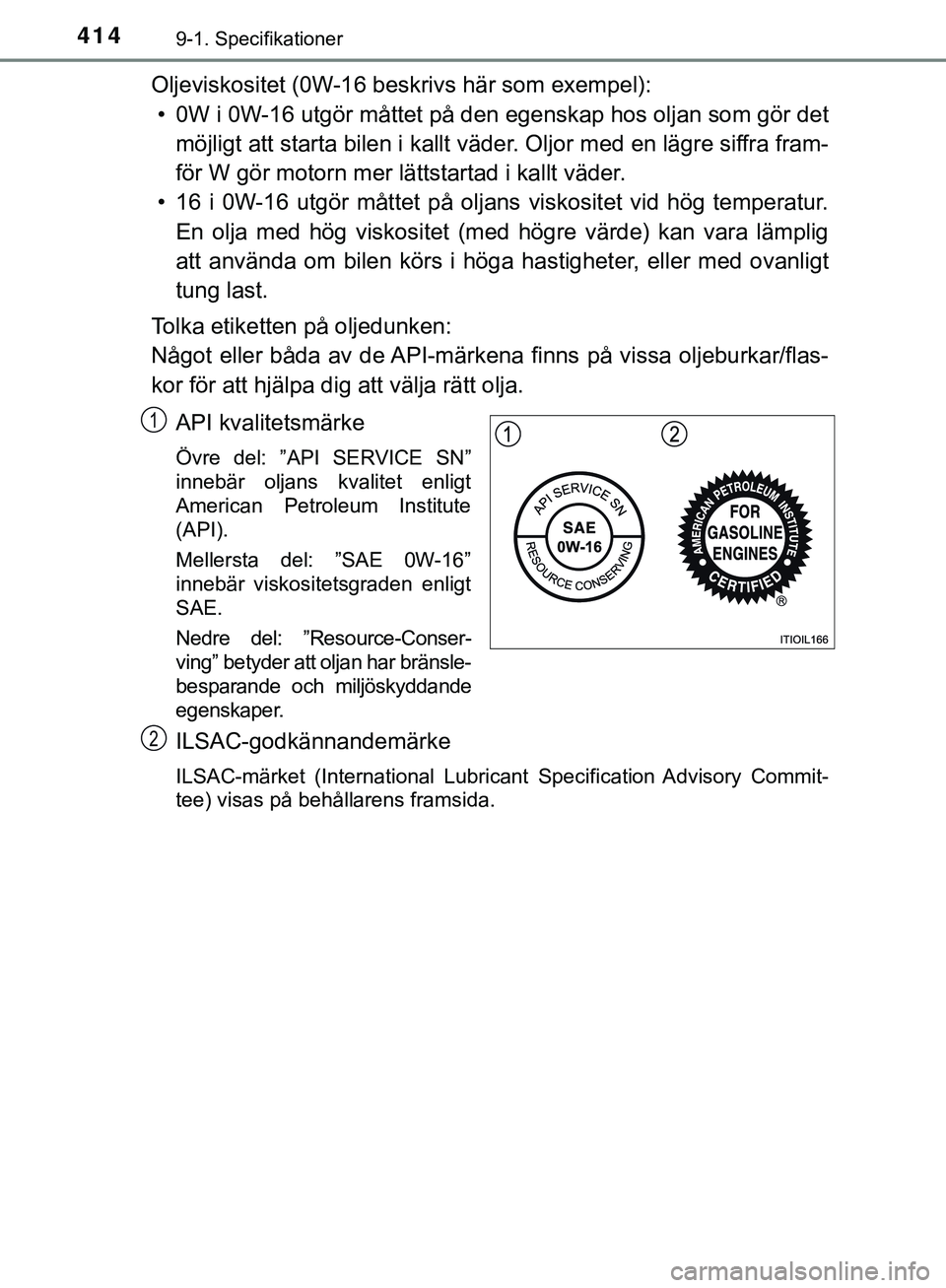

Oljeviskositet (0W-16 beskrivs här som exempel):• 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något eller båda av de API-märkena finns på vissa oljeburkar/flas-
kor för att hjälpa dig att välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta del: ”SAE 0W-16”
innebär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bränsle-
besparande och miljöskyddande
egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
AYGO_OM_Europe_OM99R19SE.book Page 414 Thursday, April 19, 2018 10:45 AM

4159-1. Specifikationer
9
Bilens specifikationer
AYGO_OM_Europe_OM99R19SE
*: Identifikationskoden indikeras påplatserna som bilden nedan visar.
Kylsystem
Volym
(Referens)0Q011,
0Q021
*3,7 liter
0Q090*4,4 liter
Kylarvätska
Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid Tech-
nology, ”longlife”
Använd inte enbart vatten.
På baksidan
AYGO_OM_Europe_OM99R19SE.book Page 415 Thursday, April 19, 2018 10:45 AM

4169-1. Specifikationer
AYGO_OM_Europe_OM99R19SE

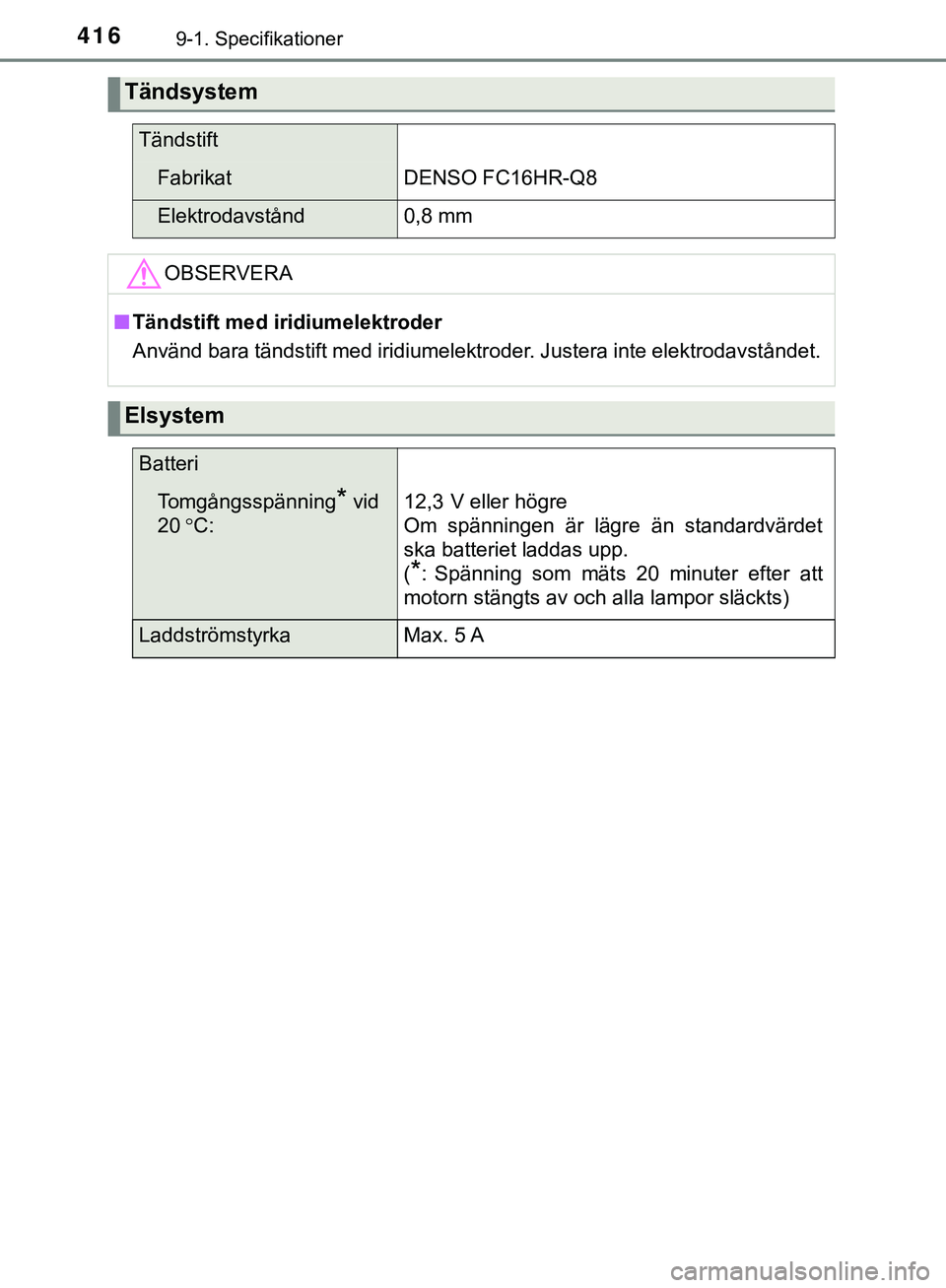

Tändsystem
Tändstift
FabrikatDENSO FC16HR-Q8
Elektrodavstånd0,8 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
Batteri
Tomgångsspänning* vid
20 C:12,3 V eller högre
Om spänningen är lägre än standardvärdet
ska batteriet laddas upp.
(
*: Spänning som mäts 20 minuter efter att
motorn stängts av och alla lampor släckts)
LaddströmstyrkaMax. 5 A
AYGO_OM_Europe_OM99R19SE.book Page 416 Thursday, April 19, 2018 10:45 AM

4179-1. Specifikationer
9
Bilens specifikationer
AYGO_OM_Europe_OM99R19SE
Manuell växellåda (inklusive främre differential)
Växellådsolja (referens)1,7 liter
Växellådsolja, typ”TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” eller motsvarande
OBSERVERA
n Olja för manuell växellåda
l Observera att beroende på egenskaperna hos växellådsoljan som
används, eller på driftsförhållandena, kan tomgångsljudet, växlingskäns-
lan och/eller bränsleeffektiviteten vara annorlunda eller påverkas. I sämsta
fall kan bilens växellåda skadas. Toyota rekommenderar att ”TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W” används för att
uppnå optimala prestanda.
l Motorn i din Toyota är fylld med ”TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” från fabriken. Använd Toyotas godkända ”TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”, eller likvärdig olja av
motsvarande kvalitet som motsvarar ovanstående specifikation. Kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Koppling
Kopplingspedalens spel28–48 mm
Återstående spel38,1–62,1 mm
AYGO_OM_Europe_OM99R19SE.book Page 417 Thursday, April 19, 2018 10:45 AM

4189-1. Specifikationer
AYGO_OM_Europe_OM99R19SE

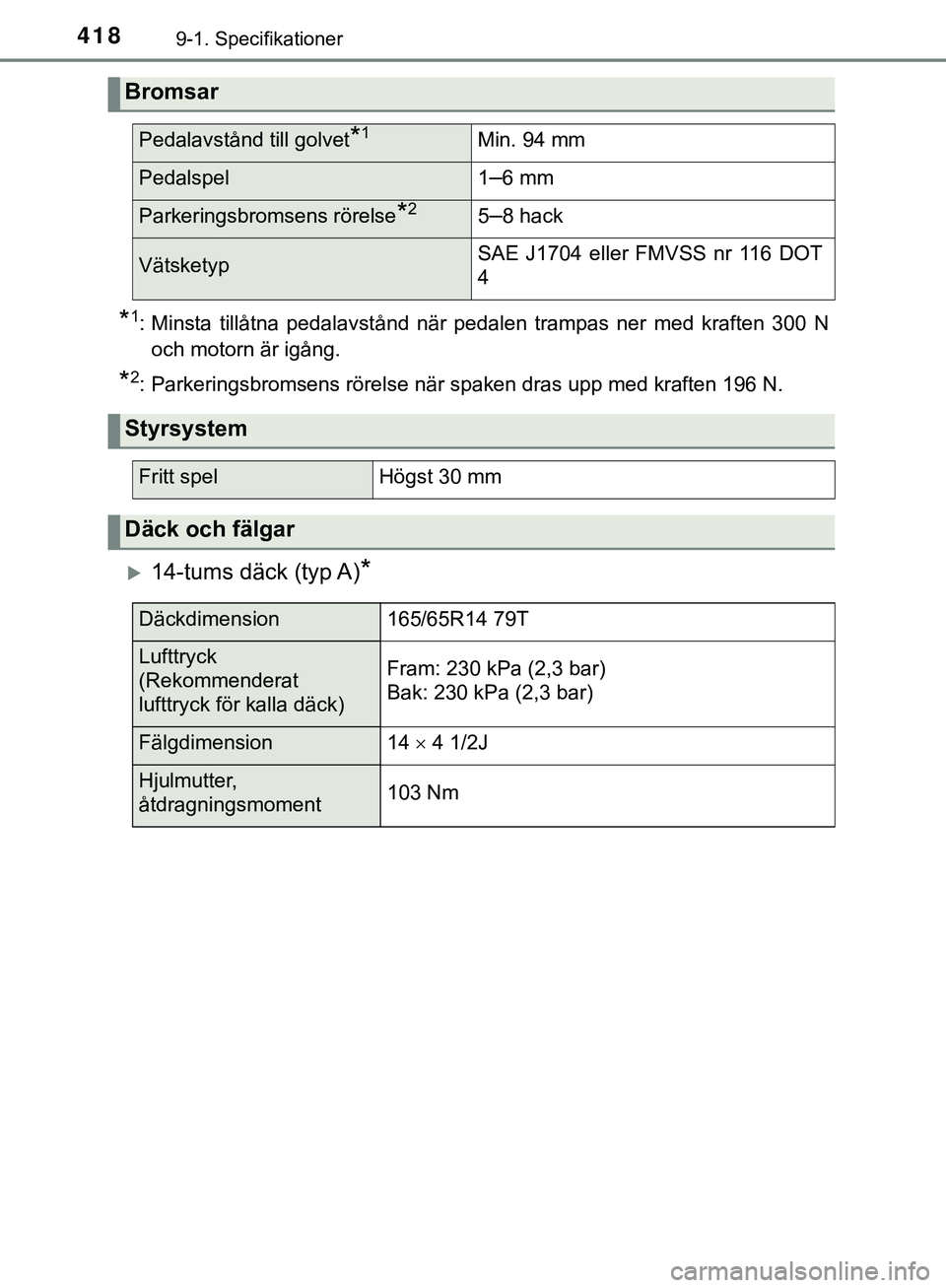

*1: Minsta tillåtna pedalavstånd när pedalen trampas ner med kraften 300 Noch motorn är igång.
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 196 N.
14-tums däck (typ A)*
Bromsar
Pedalavstånd till golvet*1Min. 94 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*25–8 hack
VätsketypSAE J1704 eller FMVSS nr 116 DOT
4
Styrsystem
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension165/65R14 79T
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 230 kPa (2,3 bar)
Bak: 230 kPa (2,3 bar)
Fälgdimension14  4 1/2J
Hjulmutter,
åtdragningsmoment103 Nm
AYGO_OM_Europe_OM99R19SE.book Page 418 Thursday, April 19, 2018 10:45 AM

4199-1. Specifikationer
9
Bilens specifikationer
AYGO_OM_Europe_OM99R19SE
14-tums däck (typ B)*
15-tumsdäck
Nödhjul (i förekommande fall)
*: Däckens lufttryck visas påmittstolpens vänstra sida.
Däckdimension165/65R14 79T
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension14  4 1/2J
Hjulmutter,
åtdragningsmoment103 Nm
Däckdimension165/60R15 77H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Fram: Modeller utan Stop & Start-system
230 kPa (2,3 bar)
Modeller med Stop & Start-system
240 kPa (2,4 bar)
Bak: 230 kPa (2,3 bar)
Fälgdimension15  4 1/2J
Hjulmutter,
åtdragningsmoment103 Nm
DäckdimensionT125/70R15 95M, T125/70D15 95M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension15  4B
Hjulmutter,
åtdragningsmoment103 Nm
AYGO_OM_Europe_OM99R19SE.book Page 419 Thursday, April 19, 2018 10:45 AM

4209-1. Specifikationer
AYGO_OM_Europe_OM99R19SE

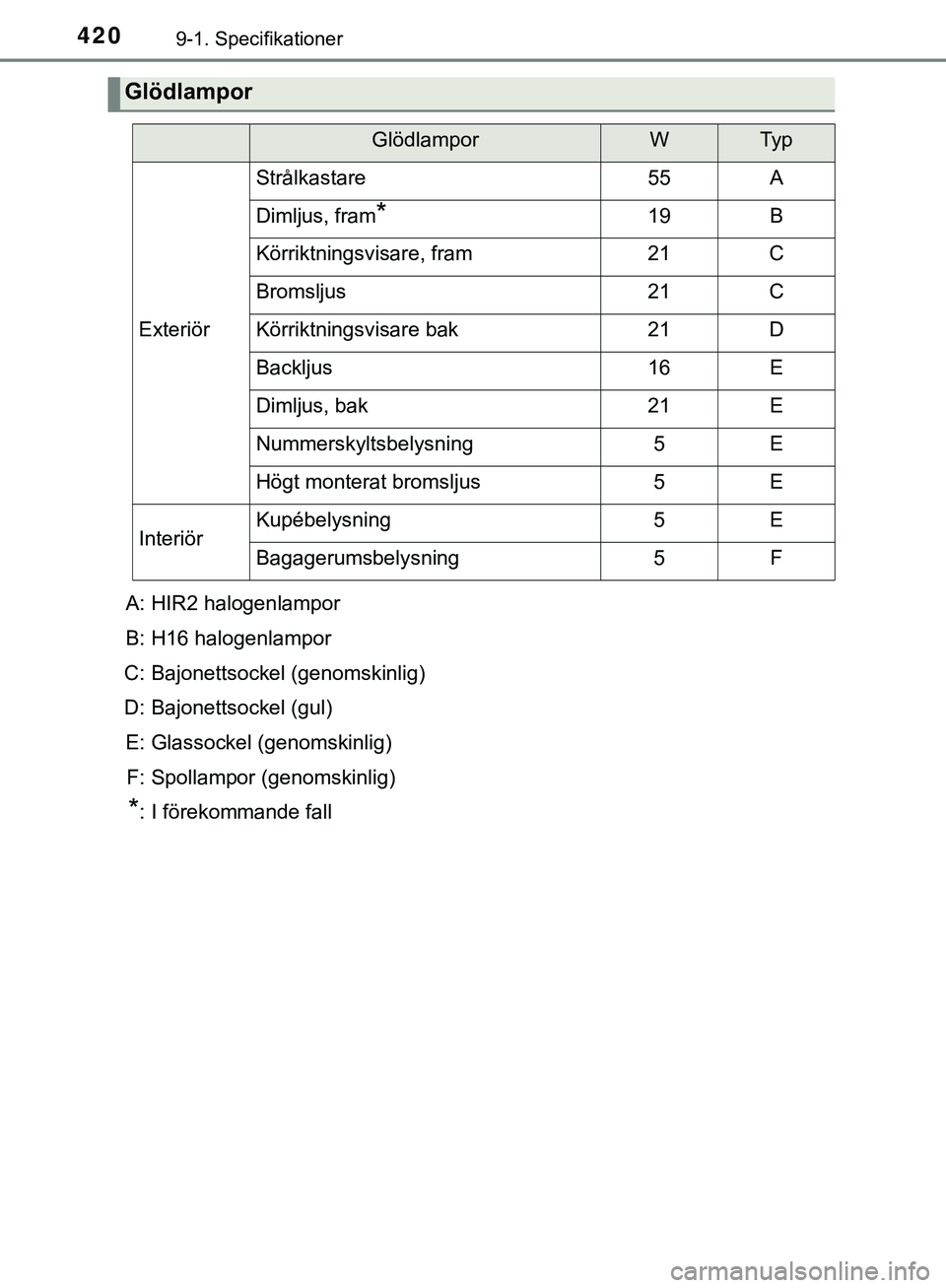

Glödlampor
GlödlamporWTy p
Exteriör
Strålkastare55A
Dimljus, fram*19B
Körriktningsvisare, fram21C
Bromsljus21C
Körriktningsvisare bak21D
Backljus16E
Dimljus, bak21E
Nummerskyltsbelysning5E
Högt monterat bromsljus5E
InteriörKupébelysning5E
Bagagerumsbelysning5F
A: HIR2 halogenlampor
B: H16 halogenlampor
C: Bajonettsockel (genomskinlig)
D: Bajonettsockel (gul)
E: Glassockel (genomskinlig) F: Spollampor (genomskinlig)
*: I förekommande fall
AYGO_OM_Europe_OM99R19SE.book Page 420 Thursday, April 19, 2018 10:45 AM
