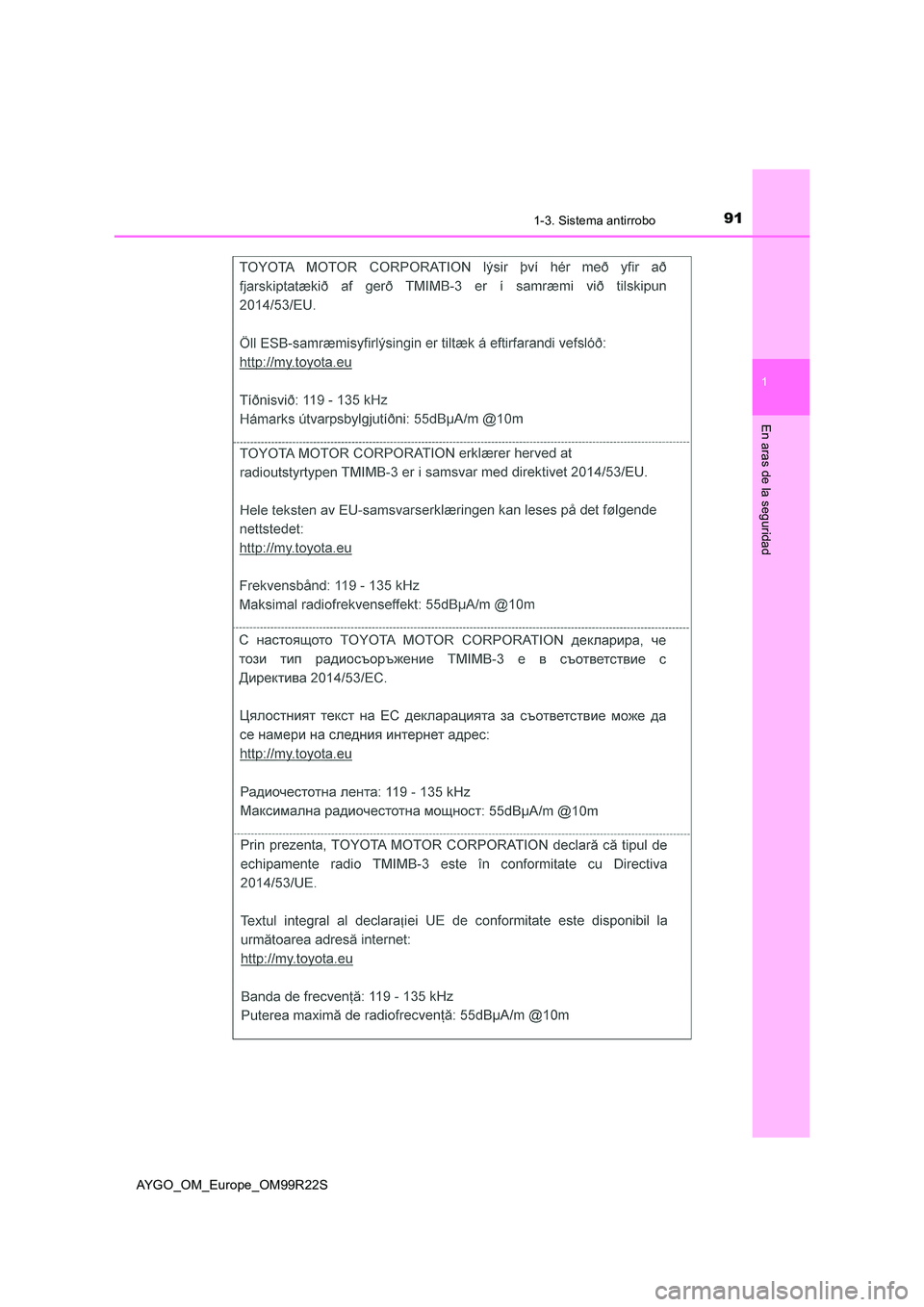

911-3. Sistema antirrobo
1
En aras de la seguridad
AYGO_OM_Europe_OM99R22S

921-3. Sistema antirrobo
AYGO_OM_Europe_OM99R22S

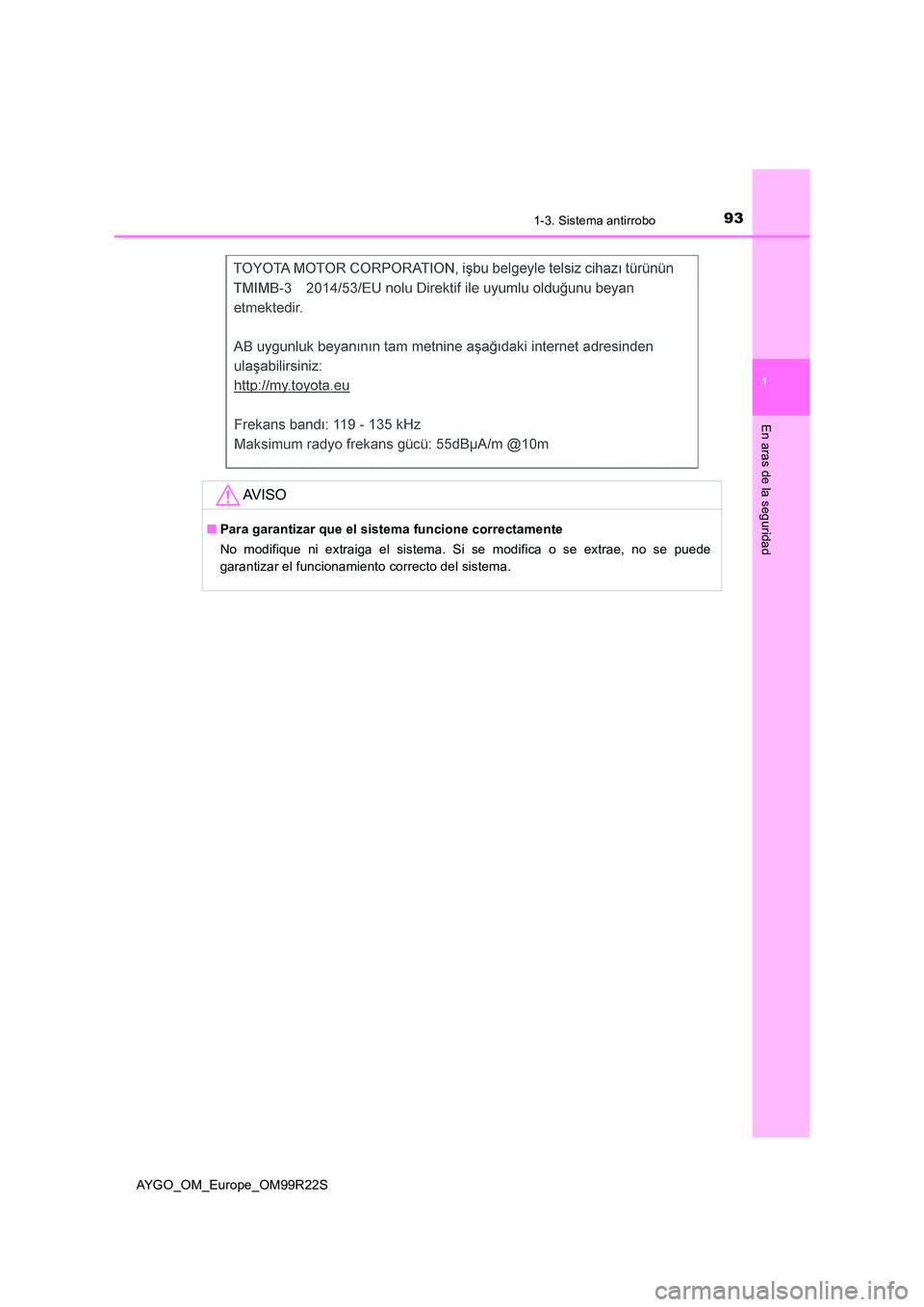

931-3. Sistema antirrobo
1
En aras de la seguridad
AYGO_OM_Europe_OM99R22S
AV I S O
■Para garantizar que el sistema funcione correctamente
No modifique ni extraiga el sistema. Si se modifica o se extrae, no se puede
garantizar el funcionamiento correcto del sistema.

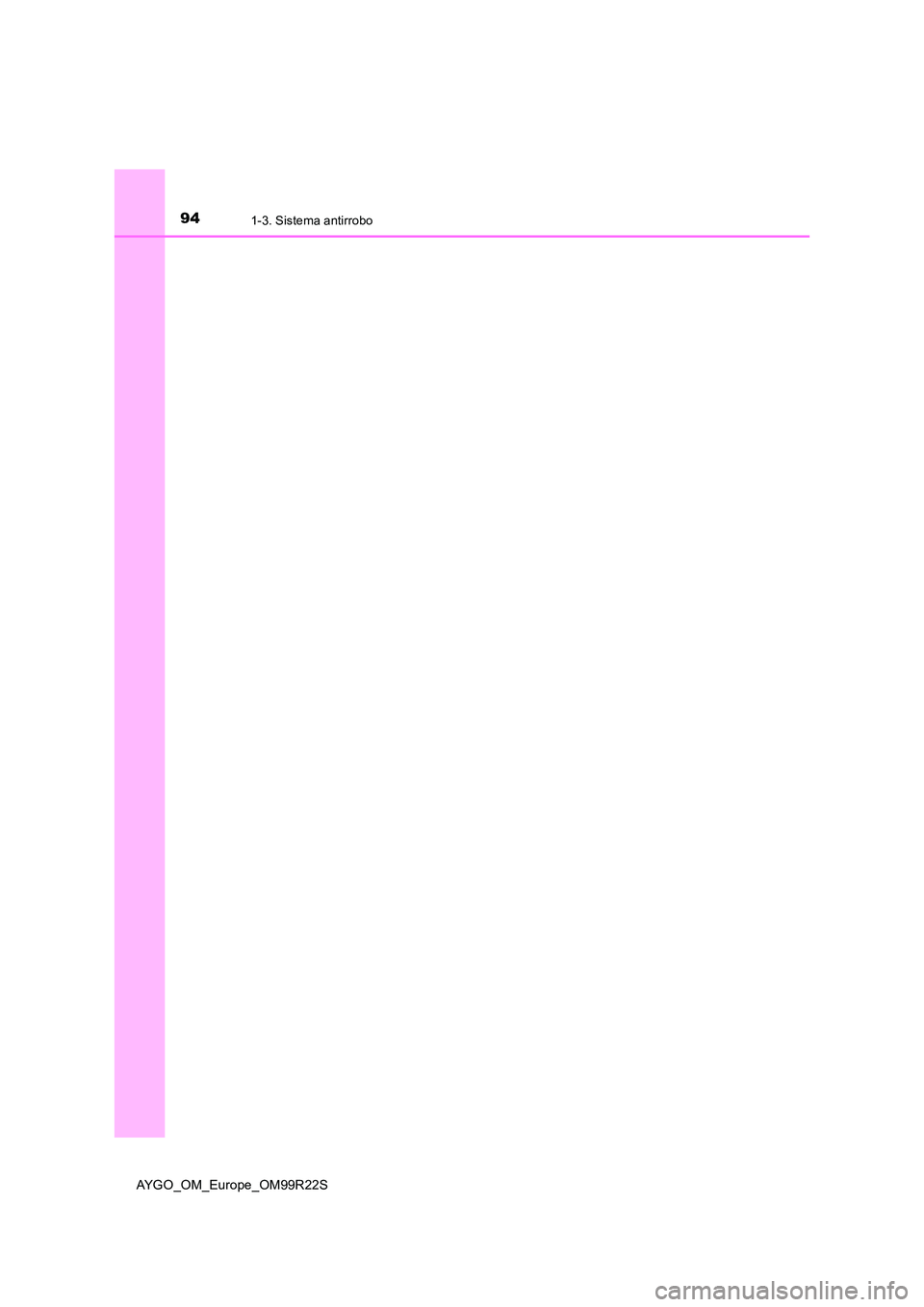

941-3. Sistema antirrobo
AYGO_OM_Europe_OM99R22S

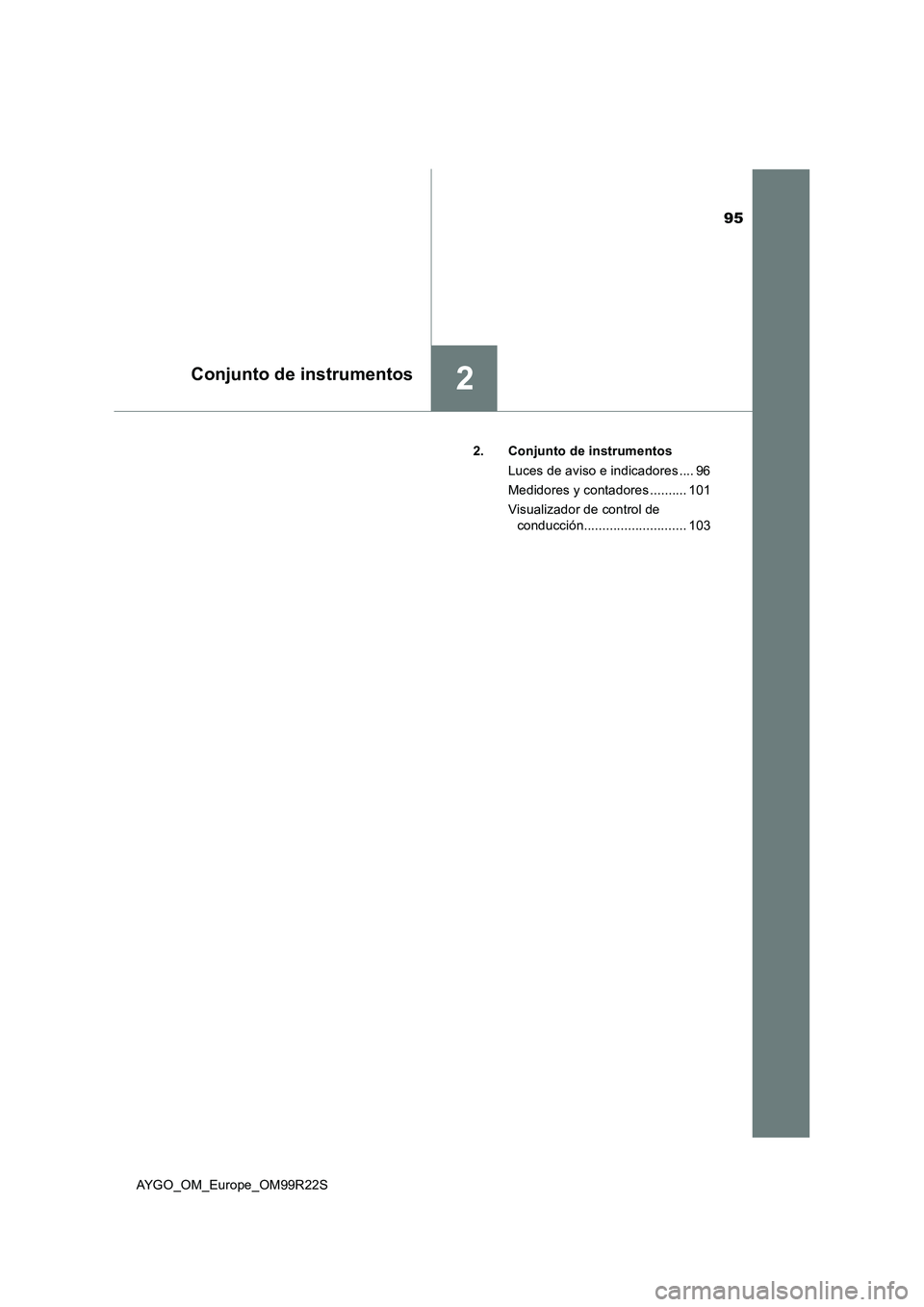

95
2Conjunto de instrumentos
AYGO_OM_Europe_OM99R22S
2. Conjunto de instrumentos
Luces de aviso e indicadores .... 96
Medidores y contadores .......... 101
Visualizador de control de
conducción............................ 103

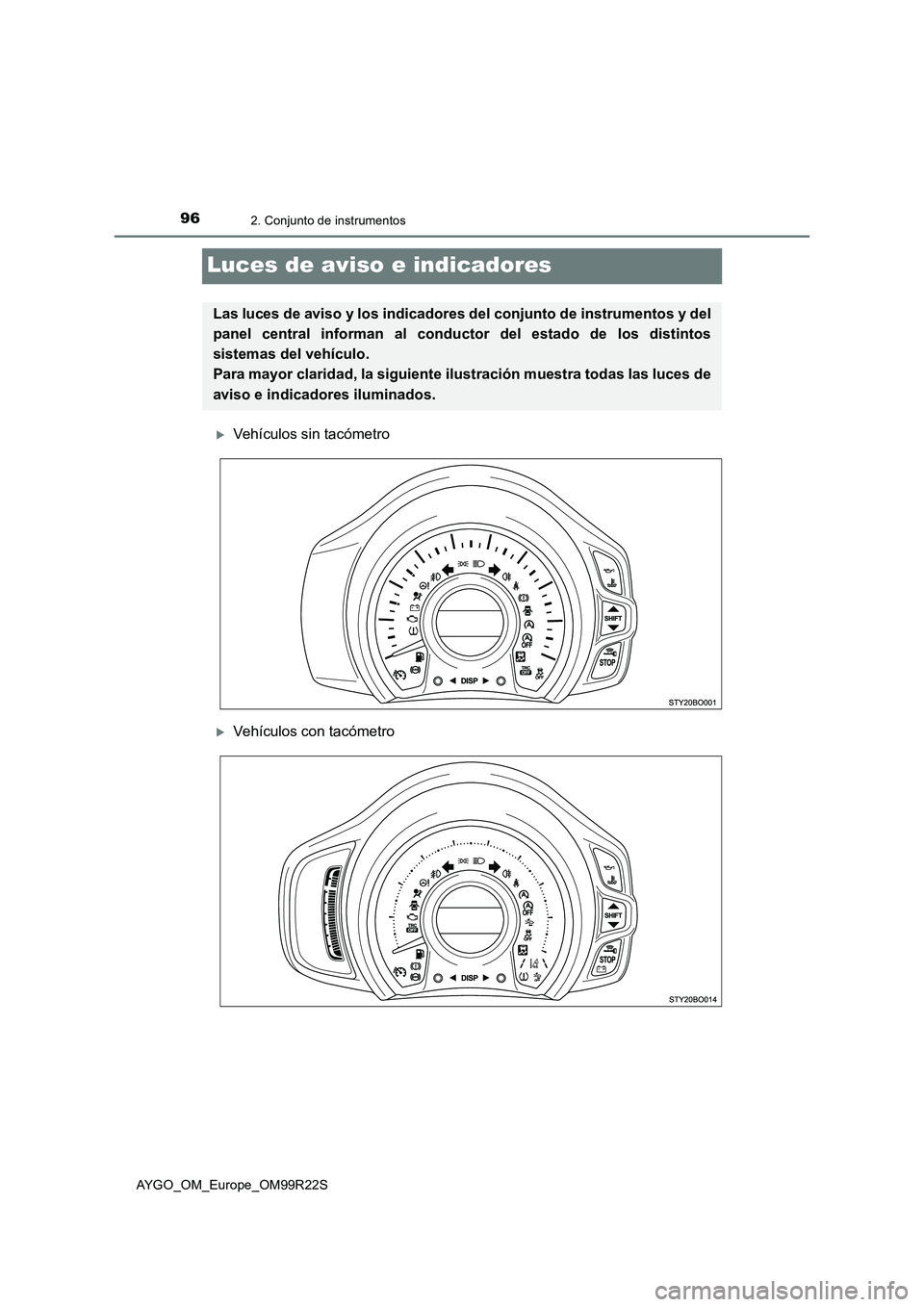

962. Conjunto de instrumentos
AYGO_OM_Europe_OM99R22S
Luces de aviso e indicadores
Vehículos sin tacómetro
Vehículos con tacómetro
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

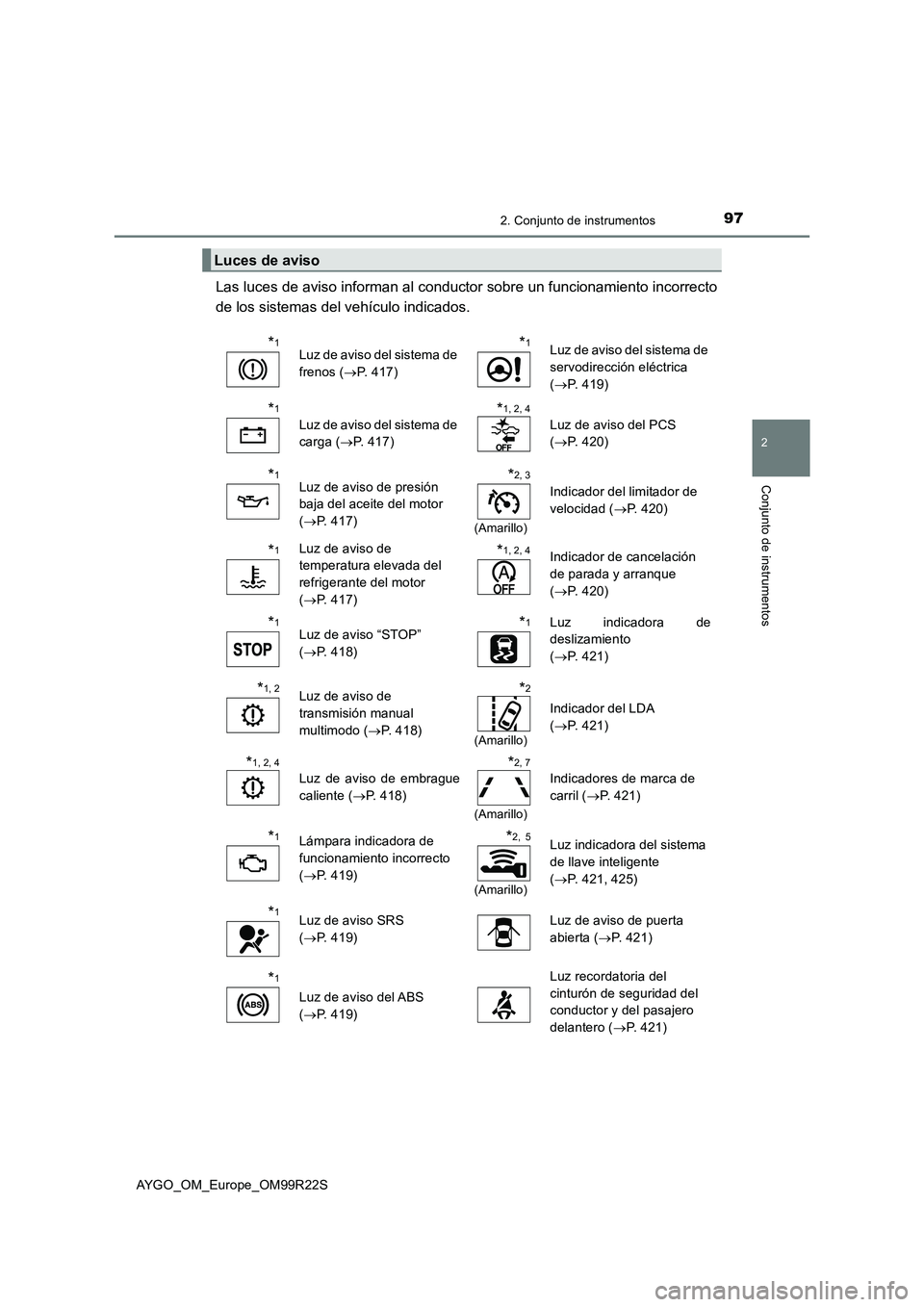

972. Conjunto de instrumentos
2
Conjunto de instrumentos
AYGO_OM_Europe_OM99R22S
Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1Luz de aviso del sistema de
frenos ( P. 417)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 419)
*1
Luz de aviso del sistema de
carga ( P. 417)
*1, 2, 4
Luz de aviso del PCS
( P. 420)
*1Luz de aviso de presión
baja del aceite del motor
( P. 417)
*2, 3
(Amarillo)
Indicador del limitador de
velocidad ( P. 420)
*1Luz de aviso de
temperatura elevada del
refrigerante del motor
( P. 417)
*1, 2, 4Indicador de cancelación
de parada y arranque
( P. 420)
*1Luz de aviso “STOP”
( P. 418)
*1Luz indicadora de
deslizamiento
( P. 421)
*1, 2Luz de aviso de
transmisión manual
multimodo ( P. 418)
*2
(Amarillo)
Indicador del LDA
( P. 421)
*1, 2, 4
Luz de aviso de embrague
caliente ( P. 418)
*2, 7
(Amarillo)
Indicadores de marca de
carril ( P. 421)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 419)
*2, 5
(Amarillo)
Luz indicadora del sistema
de llave inteligente
( P. 421, 425)
*1Luz de aviso SRS
( P. 419)
Luz de aviso de puerta
abierta ( P. 421)
*1
Luz de aviso del ABS
( P. 419)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 421)

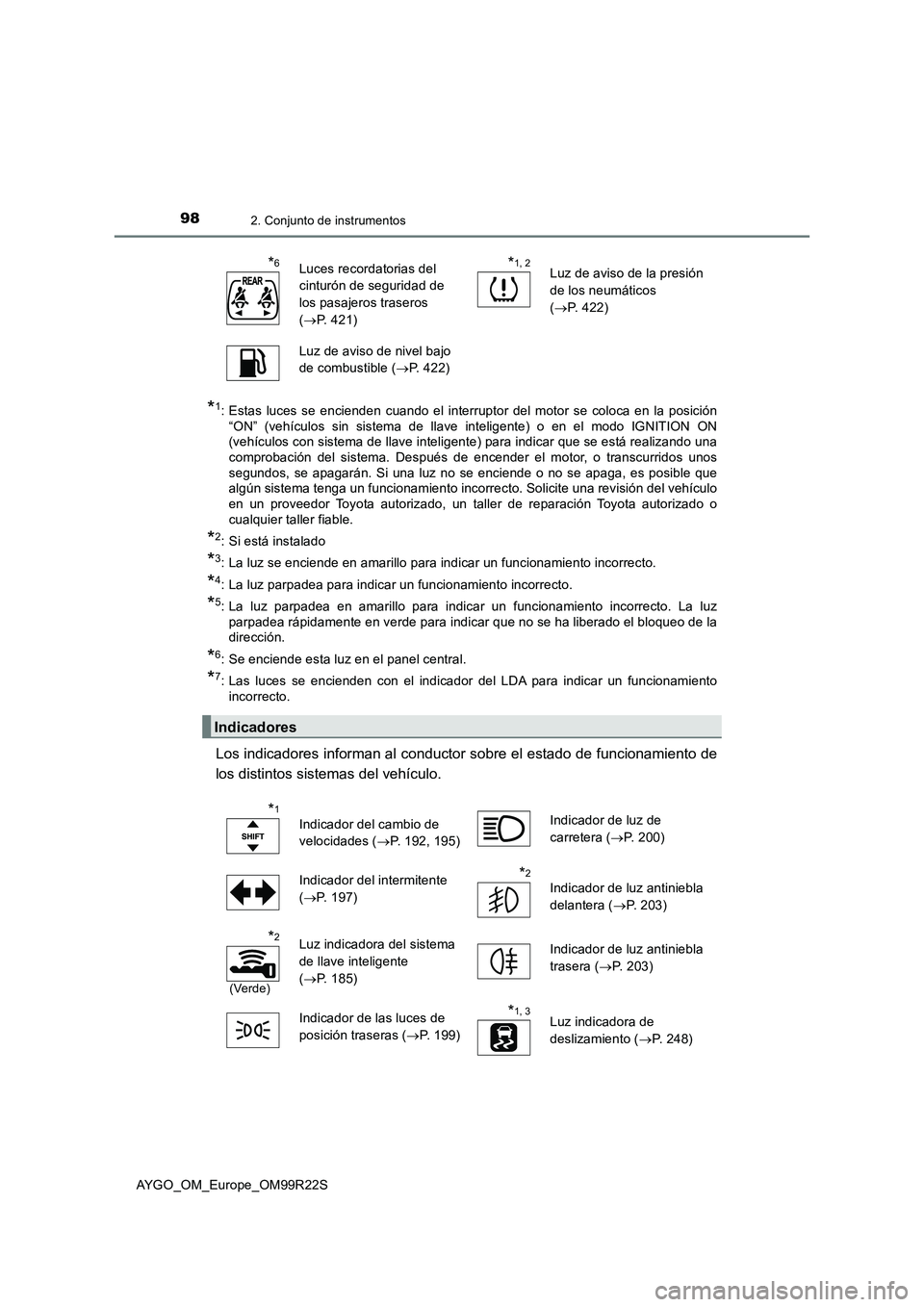

982. Conjunto de instrumentos
AYGO_OM_Europe_OM99R22S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON (vehículos con sistema de llave inteligente) para indicar que se está realizando unacomprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si una luz no se enciende o no se apaga, es posible que algún sistema tenga un funcionamiento incorrecto. Solicite una revisión del vehículoen un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
*2: Si está instalado
*3: La luz se enciende en amarillo para indicar un funcionamiento incorrecto.
*4: La luz parpadea para indicar un funcionamiento incorrecto.
*5: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la dirección.
*6: Se enciende esta luz en el panel central.
*7: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
*6Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 421)
*1, 2Luz de aviso de la presión
de los neumáticos
( P. 422)
Luz de aviso de nivel bajo
de combustible ( P. 422)
Indicadores
*1
Indicador del cambio de
velocidades ( P. 192, 195)
Indicador de luz de
carretera ( P. 200)
Indicador del intermitente
( P. 197)
*2
Indicador de luz antiniebla
delantera ( P. 203)
*2
(Verde)
Luz indicadora del sistema
de llave inteligente
( P. 185)
Indicador de luz antiniebla
trasera ( P. 203)
Indicador de las luces de
posición traseras ( P. 199)
*1, 3Luz indicadora de
deslizamiento ( P. 2 4 8 )

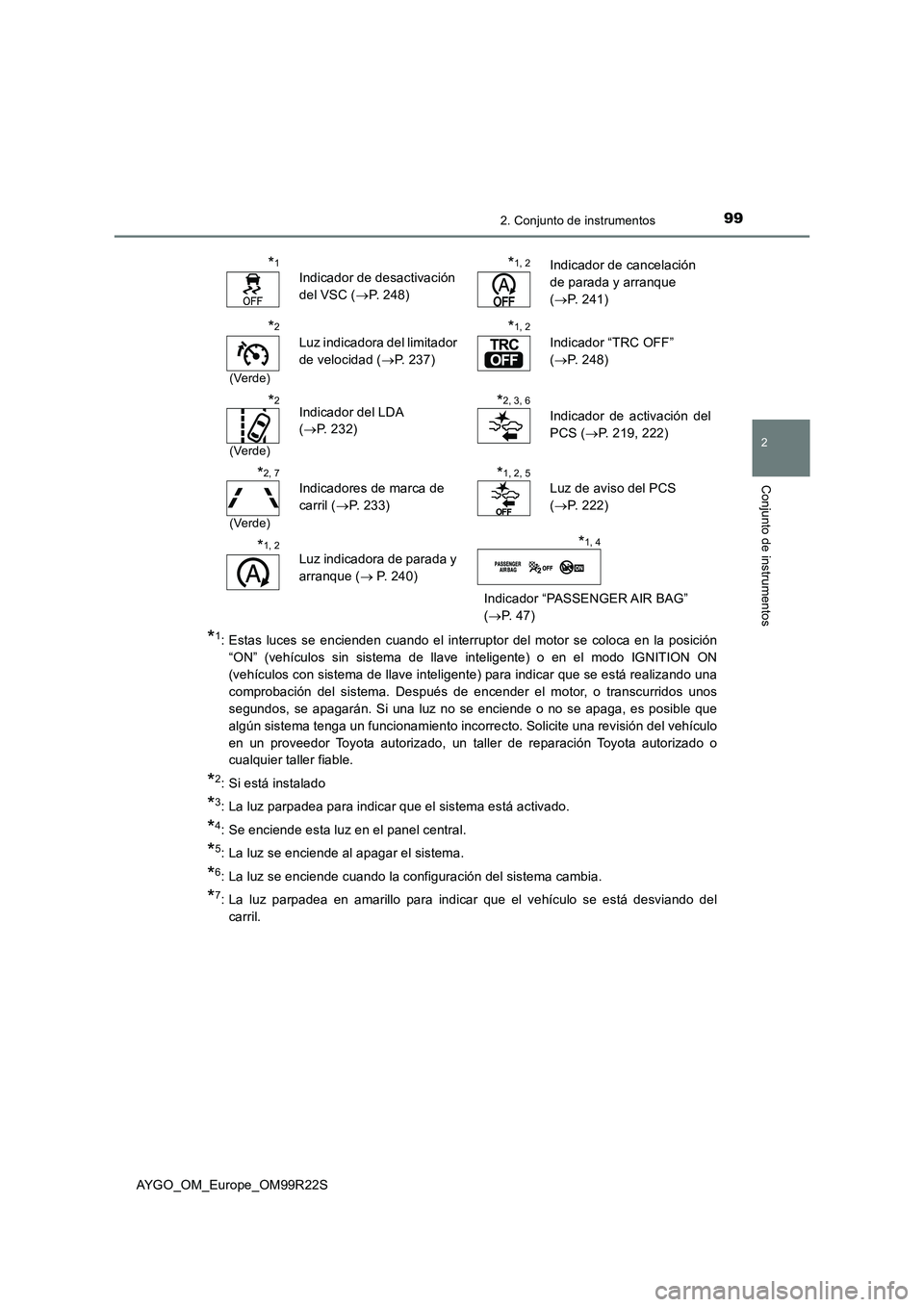

992. Conjunto de instrumentos
2
Conjunto de instrumentos
AYGO_OM_Europe_OM99R22S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si una luz no se enciende o no se apaga, es posible que
algún sistema tenga un funcionamiento incorrecto. Solicite una revisión del vehículo
en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: Se enciende esta luz en el panel central.
*5: La luz se enciende al apagar el sistema.
*6: La luz se enciende cuando la configuración del sistema cambia.
*7: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
*1
Indicador de desactivación
del VSC ( P. 248)
*1, 2Indicador de cancelación
de parada y arranque
( P. 241)
*2
(Verde)
Luz indicadora del limitador
de velocidad ( P. 237)
*1, 2
Indicador “TRC OFF”
( P. 248)
*2
(Verde)
Indicador del LDA
( P. 232)
*2, 3, 6
Indicador de activación del
PCS ( P. 219, 222)
*2, 7
(Verde)
Indicadores de marca de
carril ( P. 2 3 3 )
*1, 2, 5
Luz de aviso del PCS
( P. 222)
*1, 2Luz indicadora de parada y
arranque (  P. 240)
Indicador “PASSENGER AIR BAG”
( P. 47)
*1, 4

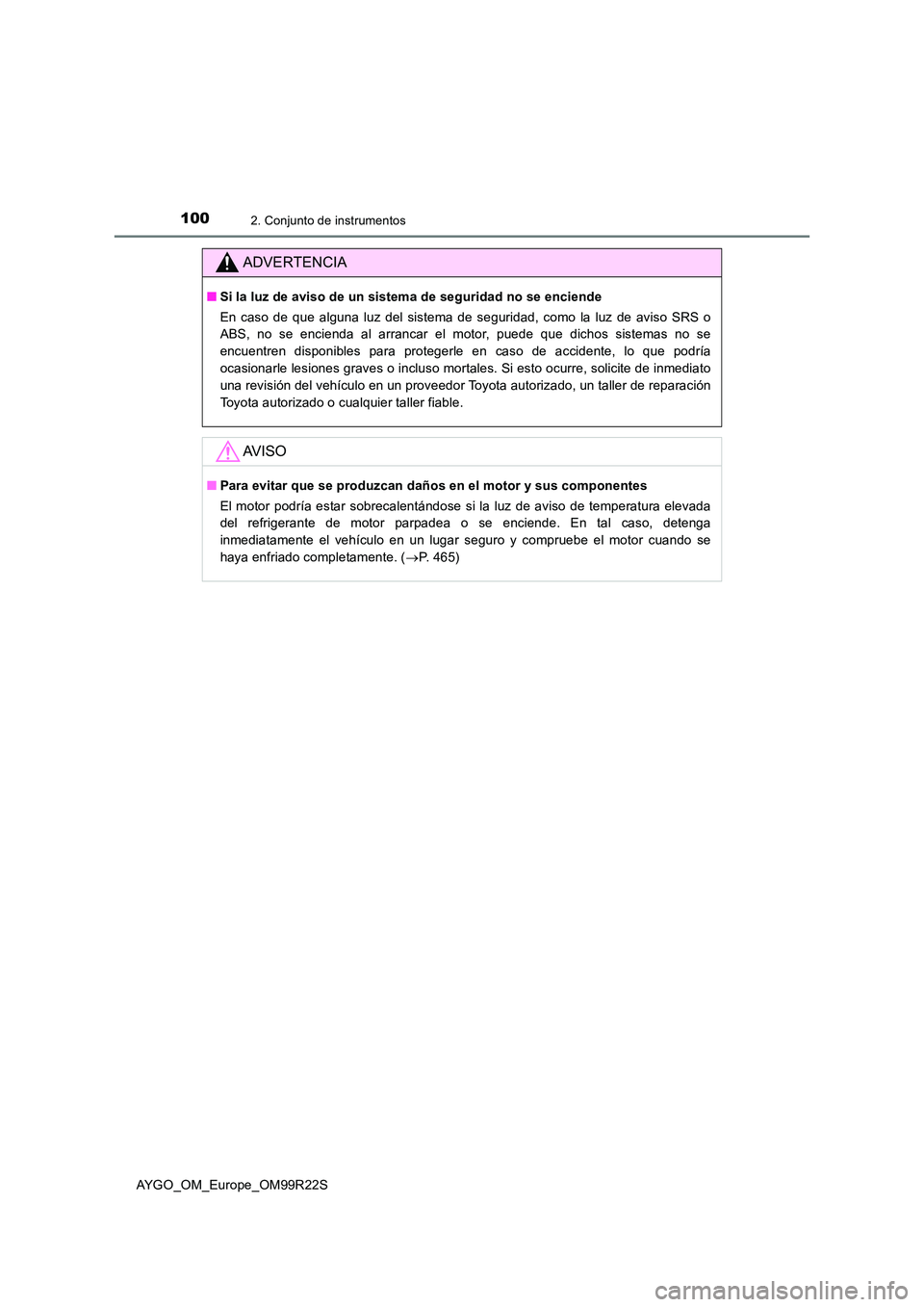

1002. Conjunto de instrumentos
AYGO_OM_Europe_OM99R22S
ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el motor, puede que dichos sistemas no se
encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionarle lesiones graves o incluso mortales. Si esto ocurre, solicite de inmediato
una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
El motor podría estar sobrecalentándose si la luz de aviso de temperatura elevada
del refrigerante de motor parpadea o se enciende. En tal caso, detenga
inmediatamente el vehículo en un lugar seguro y compruebe el motor cuando se
haya enfriado completamente. ( P. 4 6 5 )
