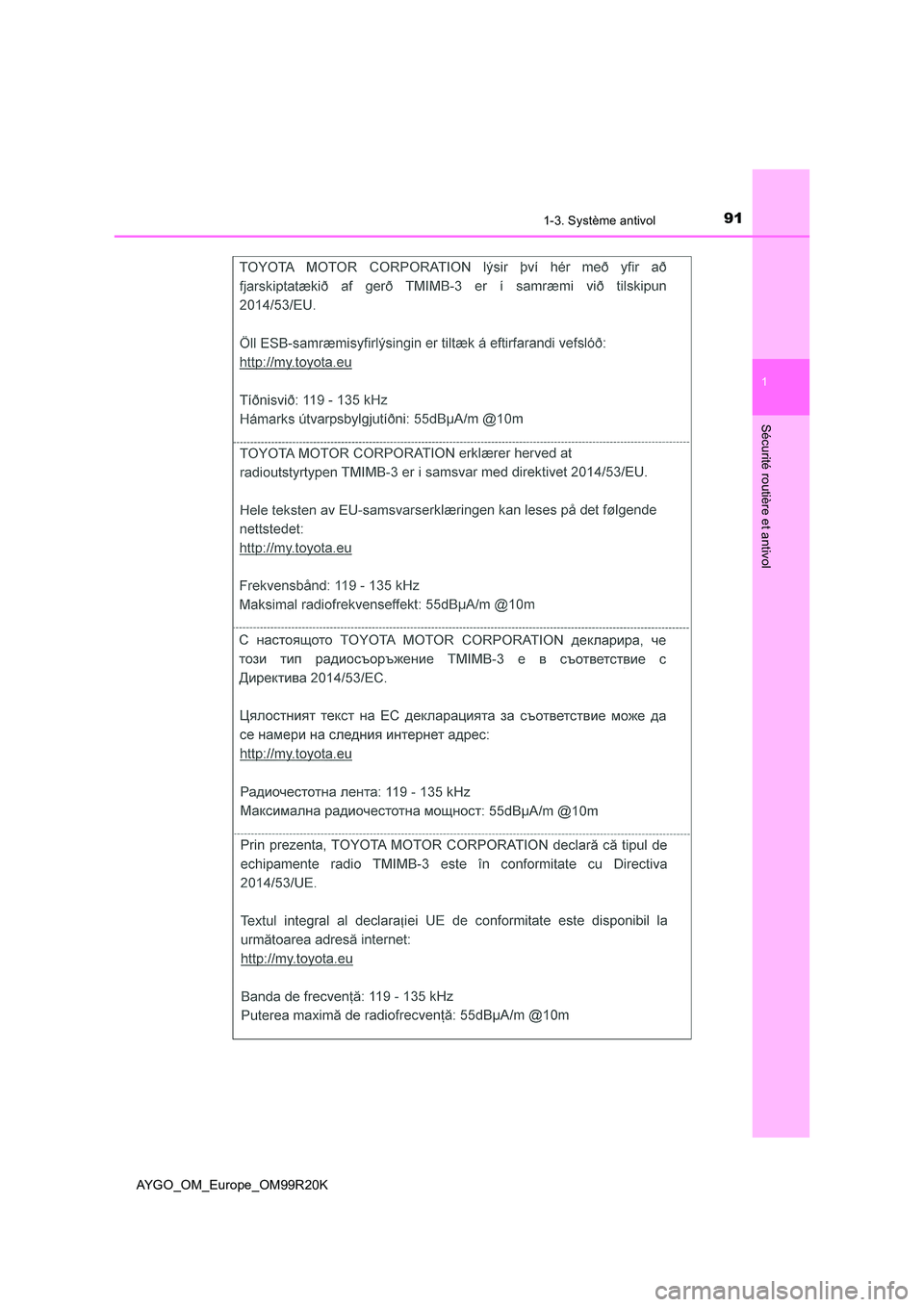

911-3. Système antivol
1
Sécurité routière et antivol
AYGO_OM_Europe_OM99R20K

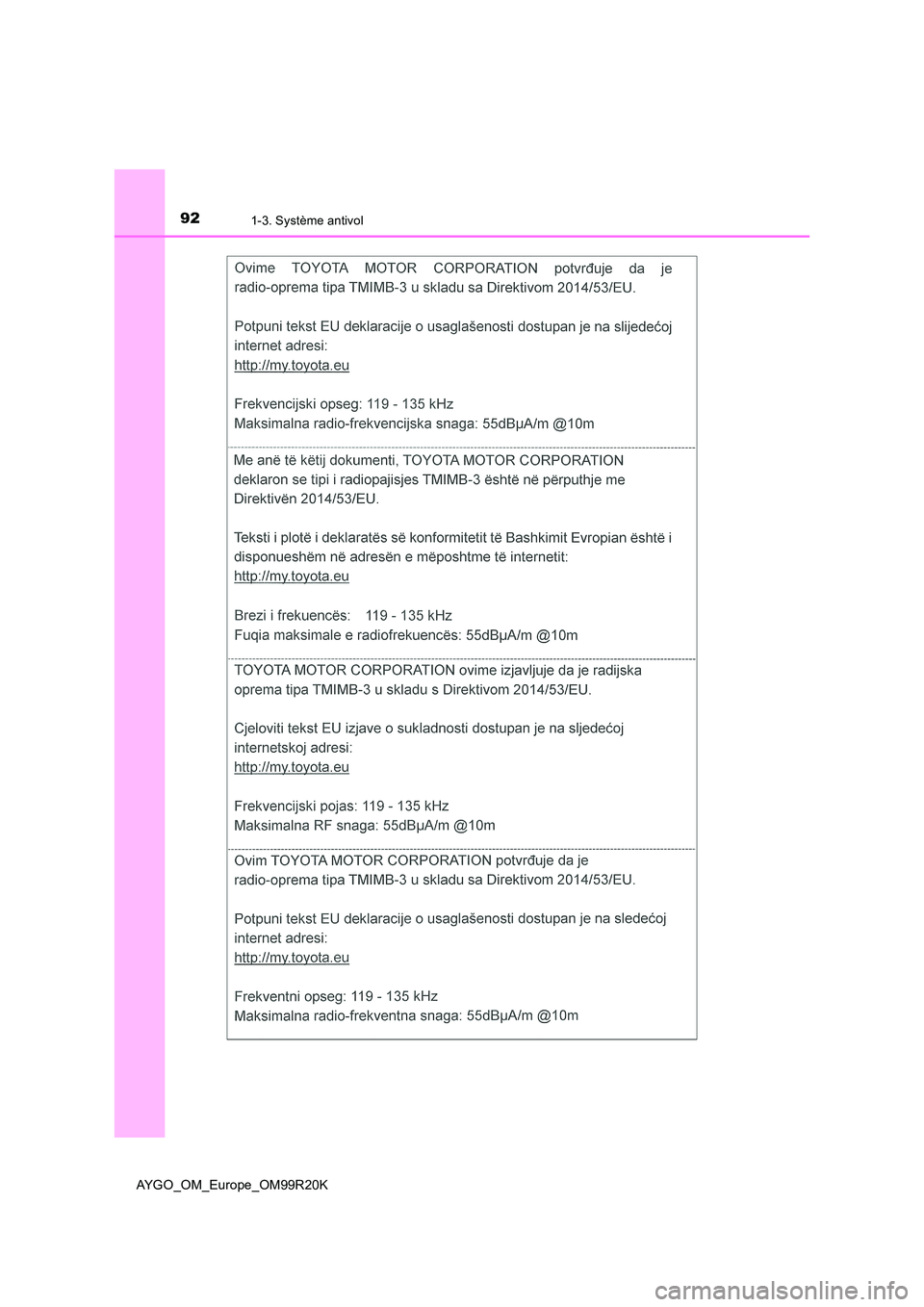

921-3. Système antivol
AYGO_OM_Europe_OM99R20K

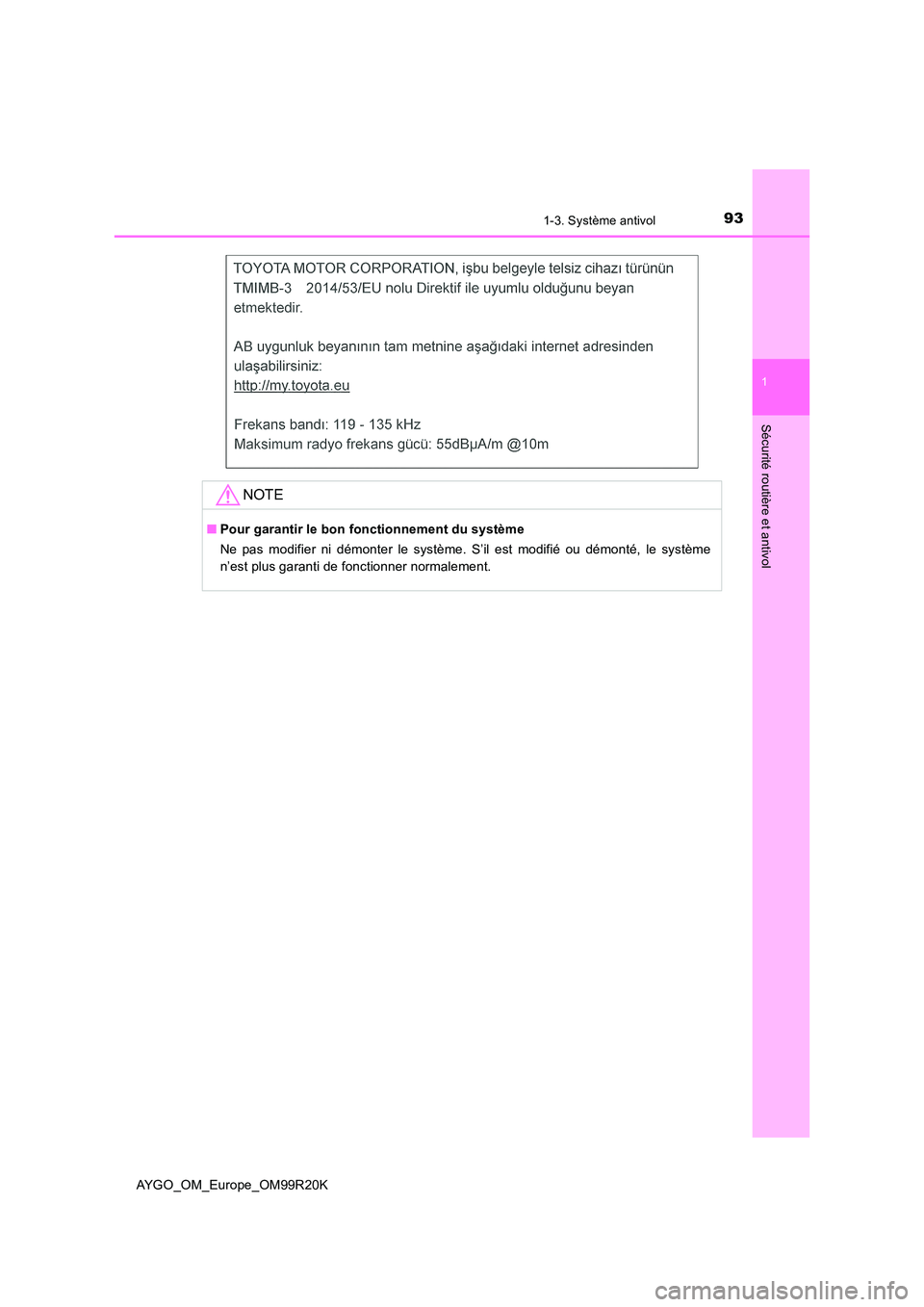

931-3. Système antivol
1
Sécurité routière et antivol
AYGO_OM_Europe_OM99R20K
NOTE
■Pour garantir le bon fonctionnement du système
Ne pas modifier ni démonter le système. S’il est modifié ou démonté, le système
n’est plus garanti de fonctionner normalement.

941-3. Système antivol
AYGO_OM_Europe_OM99R20K

95
2Combiné d’instruments
AYGO_OM_Europe_OM99R20K
2. Combiné d’instruments
Témoins d’alerte
et indicateurs .......................... 96
Instruments et compteurs........ 101
Écran moniteur de conduite .... 103

962. Combiné d’instruments
AYGO_OM_Europe_OM99R20K

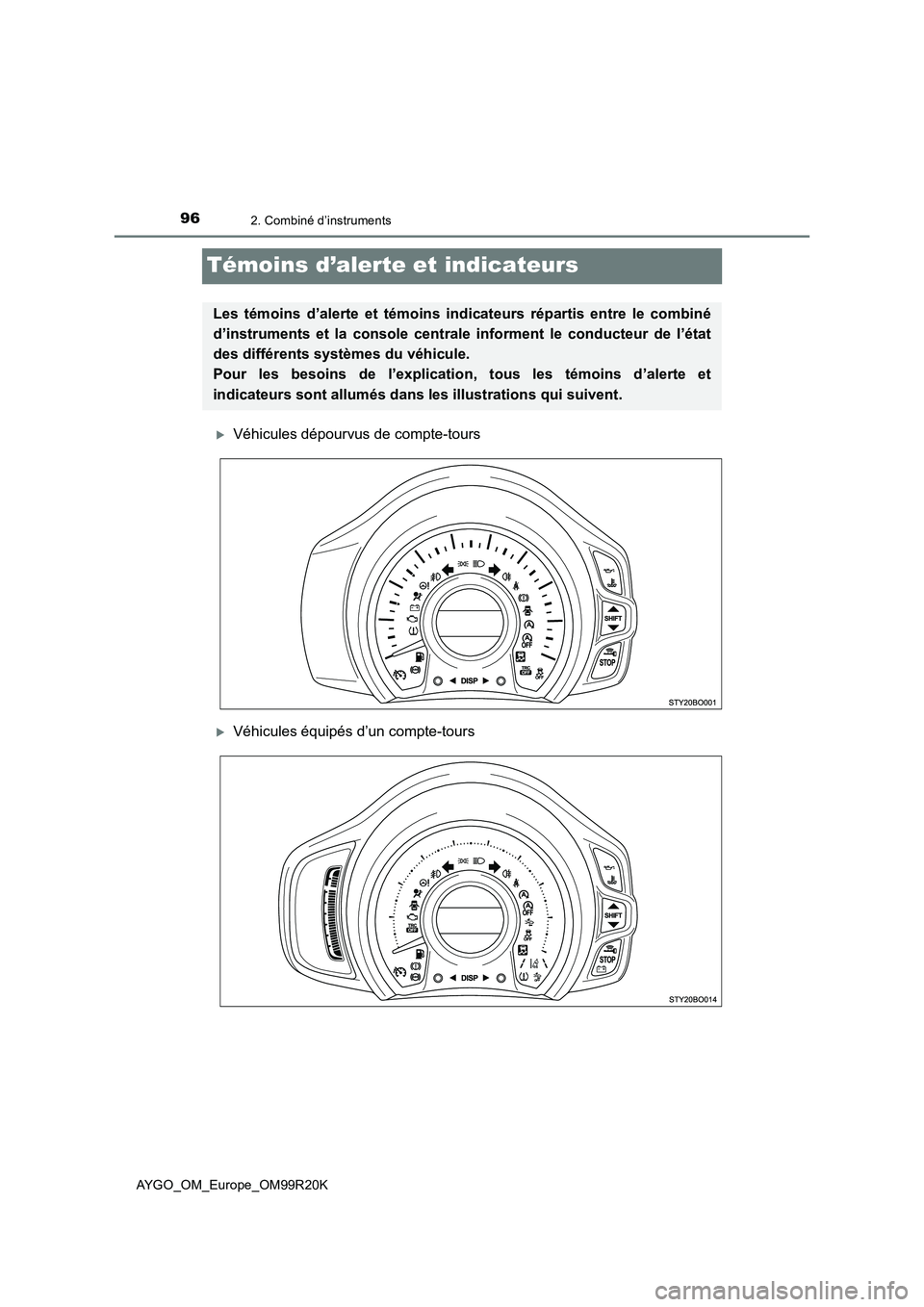

Témoins d’alerte et indicateurs
Véhicules dépourvus de compte-tours
Véhicules équipés d’un compte-tours
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

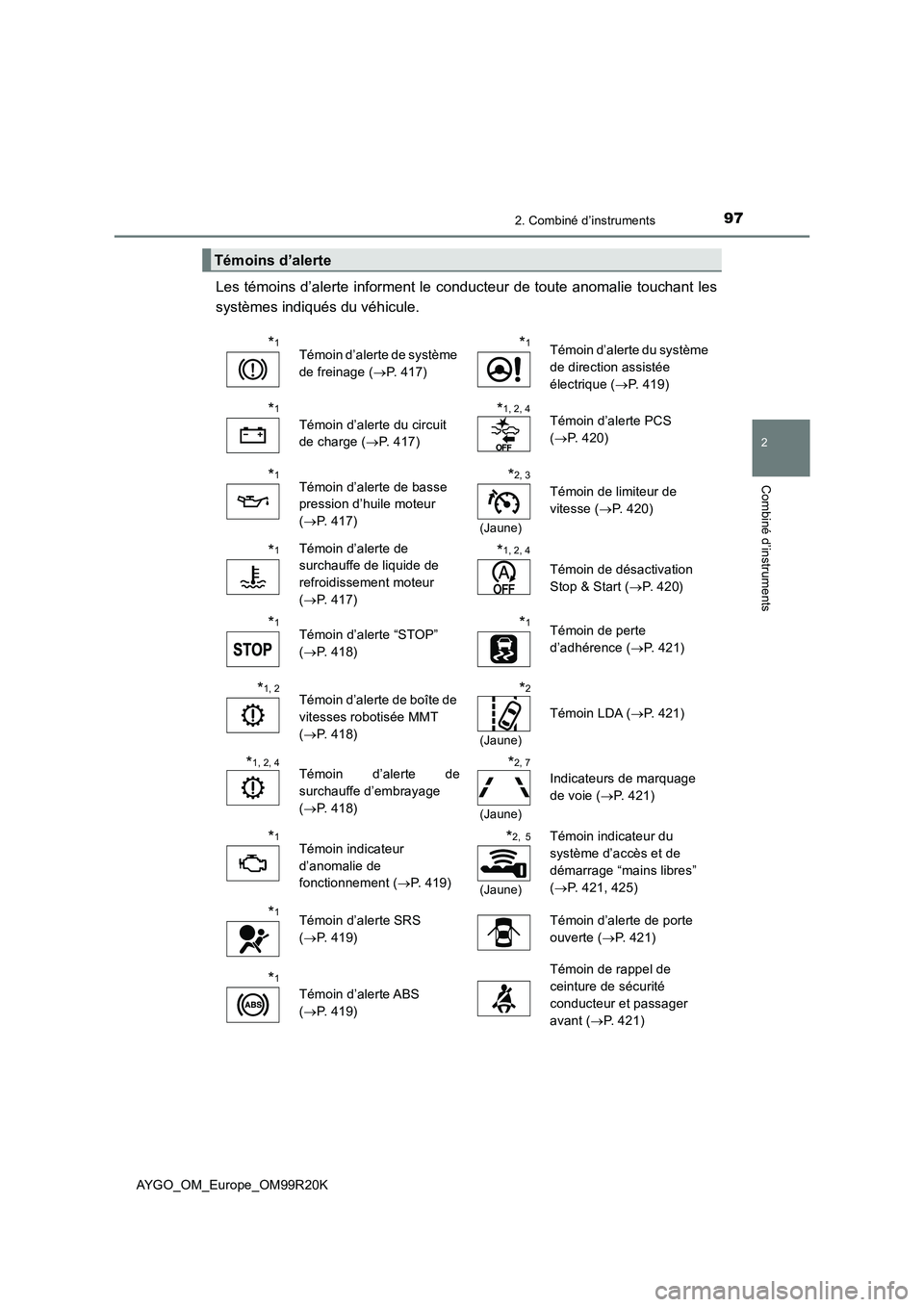

972. Combiné d’instruments
2
Combiné d’instruments
AYGO_OM_Europe_OM99R20K
Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1Témoin d’alerte de système
de freinage (P. 417)*1Témoin d’alerte du système
de direction assistée
électrique ( P. 419)
*1
Témoin d’alerte du circuit
de charge ( P. 417)*1, 2, 4Témoin d’alerte PCS
( P. 420)
*1Témoin d’alerte de basse
pression d’huile moteur
( P. 417)*2, 3
(Jaune)
Témoin de limiteur de
vitesse ( P. 420)
*1Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
( P. 417)*1, 2, 4
Témoin de désactivation
Stop & Start ( P. 4 2 0 )
*1Témoin d’alerte “STOP”
( P. 418)*1Témoin de perte
d’adhérence ( P. 421)
*1, 2Témoin d’alerte de boîte de
vitesses robotisée MMT
( P. 418)*2
(Jaune)
Témoin LDA ( P. 421)
*1, 2, 4Témoin d’alerte de
surchauffe d’embrayage
( P. 418)*2, 7
(Jaune)
Indicateurs de marquage
de voie ( P. 421)
*1Témoin indicateur
d’anomalie de
fonctionnement ( P. 419)*2, 5
(Jaune)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( P. 421, 425)
*1Témoin d’alerte SRS
( P. 419)Témoin d’alerte de porte
ouverte ( P. 421)
*1
Témoin d’alerte ABS
( P. 419)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( P. 421)

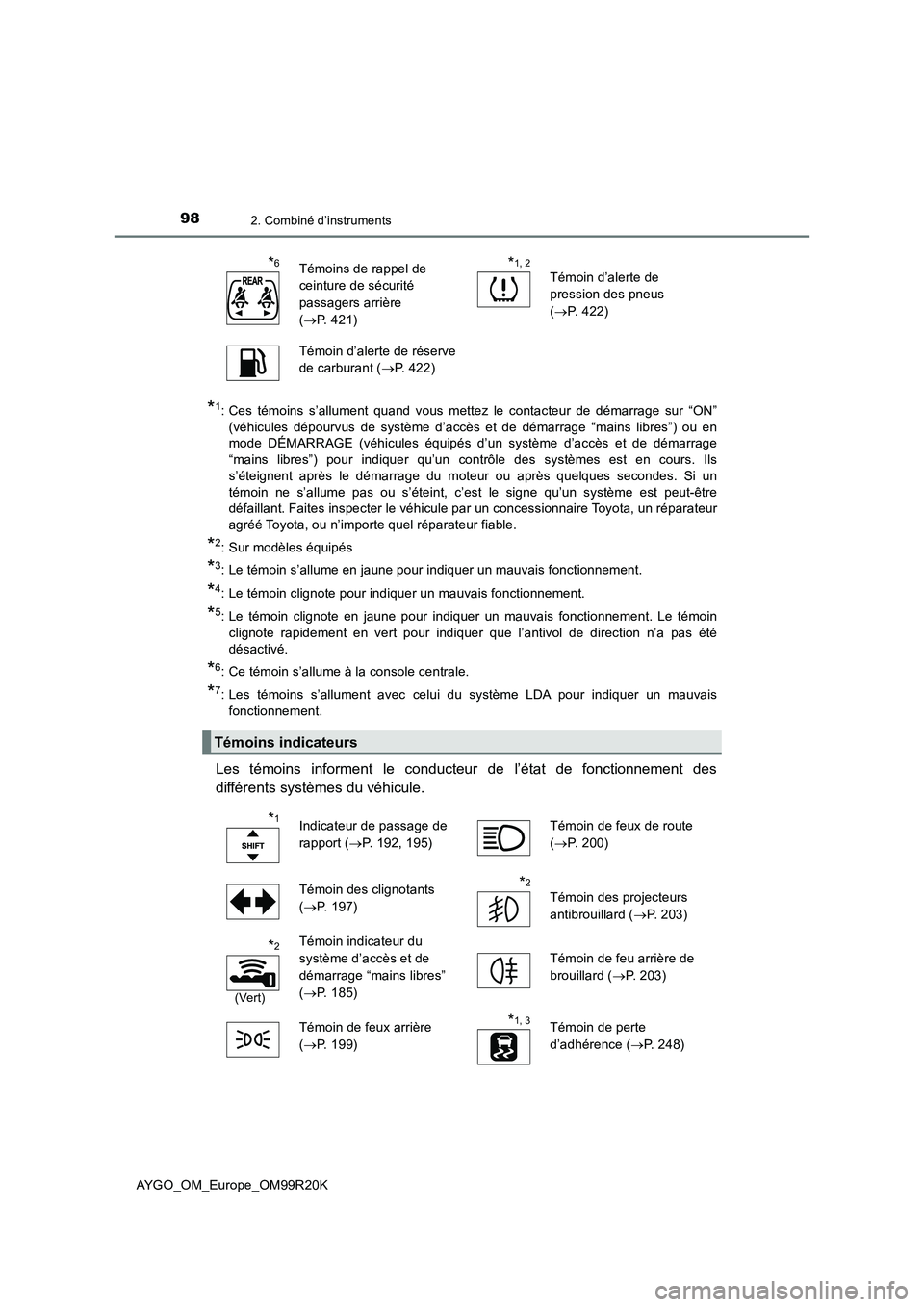

982. Combiné d’instruments
AYGO_OM_Europe_OM99R20K
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si un
témoin ne s’allume pas ou s’éteint, c’est le signe qu’un système est peut-être
défaillant. Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
*2: Sur modèles équipés
*3: Le témoin s’allume en jaune pour indiquer un mauvais fonctionnement.
*4: Le témoin clignote pour indiquer un mauvais fonctionnement.
*5: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*6: Ce témoin s’allume à la console centrale.
*7: Les témoins s’allument avec celui du système LDA pour indiquer un mauvais
fonctionnement.
Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
*6Témoins de rappel de
ceinture de sécurité
passagers arrière
( P. 421)
*1, 2Témoin d’alerte de
pression des pneus
( P. 422)
Témoin d’alerte de réserve
de carburant ( P. 422)
Témoins indicateurs
*1Indicateur de passage de
rapport ( P. 192, 195)
Témoin de feux de route
( P. 200)
Témoin des clignotants
( P. 197)
*2
Témoin des projecteurs
antibrouillard ( P. 203)
*2
(Vert)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
( P. 185)
Témoin de feu arrière de
brouillard ( P. 203)
Témoin de feux arrière
( P. 199)
*1, 3Témoin de perte
d’adhérence ( P. 248)

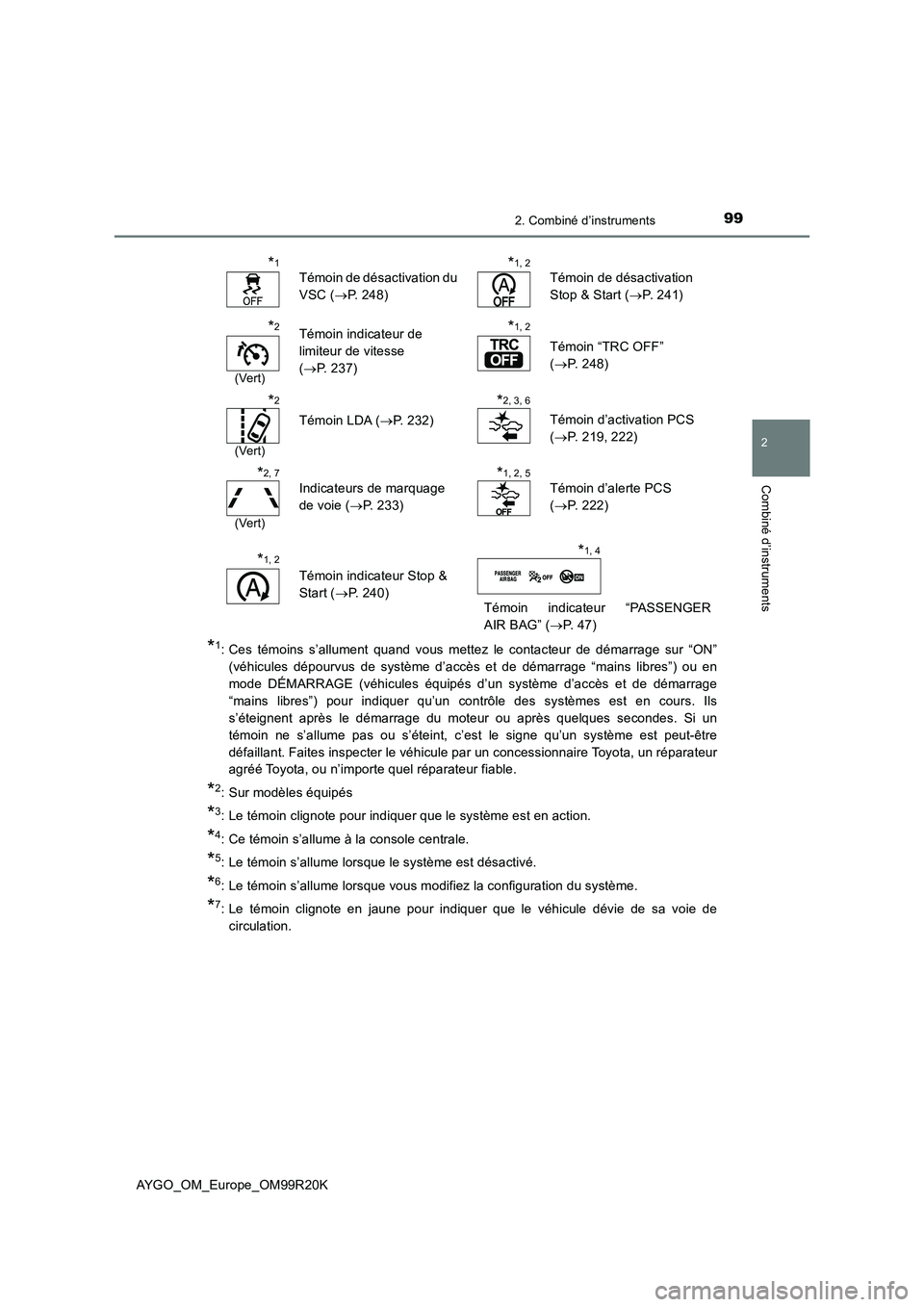

992. Combiné d’instruments
2
Combiné d’instruments
AYGO_OM_Europe_OM99R20K
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si un
témoin ne s’allume pas ou s’éteint, c’est le signe qu’un système est peut-être
défaillant. Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur
agréé Toyota, ou n’importe quel réparateur fiable.
*2: Sur modèles équipés
*3: Le témoin clignote pour indiquer que le système est en action.
*4: Ce témoin s’allume à la console centrale.
*5: Le témoin s’allume lorsque le système est désactivé.
*6: Le témoin s’allume lorsque vous modifiez la configuration du système.
*7: Le témoin clignote en jaune pour indiquer que le véhicule dévie de sa voie de
circulation.
*1
Témoin de désactivation du
VSC ( P. 248)
*1, 2
Témoin de désactivation
Stop & Start ( P. 2 4 1 )
*2
(Vert)
Témoin indicateur de
limiteur de vitesse
( P. 237)
*1, 2
Témoin “TRC OFF”
( P. 248)
*2
(Vert)
Témoin LDA (P. 232)
*2, 3, 6
Témoin d’activation PCS
( P. 219, 222)
*2, 7
(Vert)
Indicateurs de marquage
de voie ( P. 233)
*1, 2, 5
Témoin d’alerte PCS
( P. 222)
*1, 2
Témoin indicateur Stop &
Start ( P. 240) Témoin indicateur “PASSENGER
AIR BAG” ( P. 47)
*1, 4

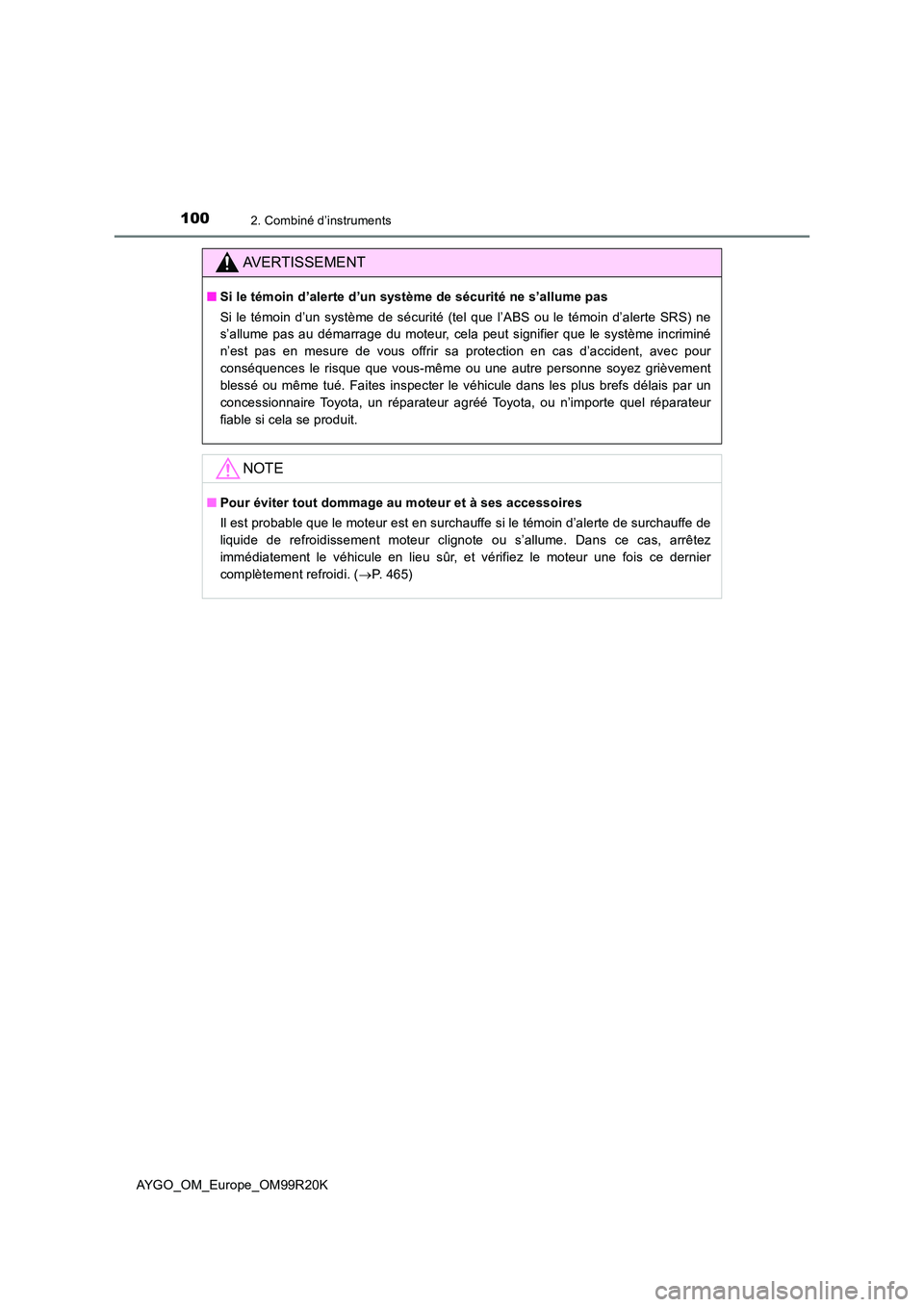

1002. Combiné d’instruments
AYGO_OM_Europe_OM99R20K
AVERTISSEMENT
■Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas au démarrage du moteur, cela peut signifier que le système incriminé
n’est pas en mesure de vous offrir sa protection en cas d’accident, avec pour
conséquences le risque que vous-même ou une autre personne soyez grièvement
blessé ou même tué. Faites inspecter le véhicule dans les plus brefs délais par un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable si cela se produit.
NOTE
■ Pour éviter tout dommage au moteur et à ses accessoires
Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe de
liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. ( P. 4 6 5 )
