Page 521 of 550

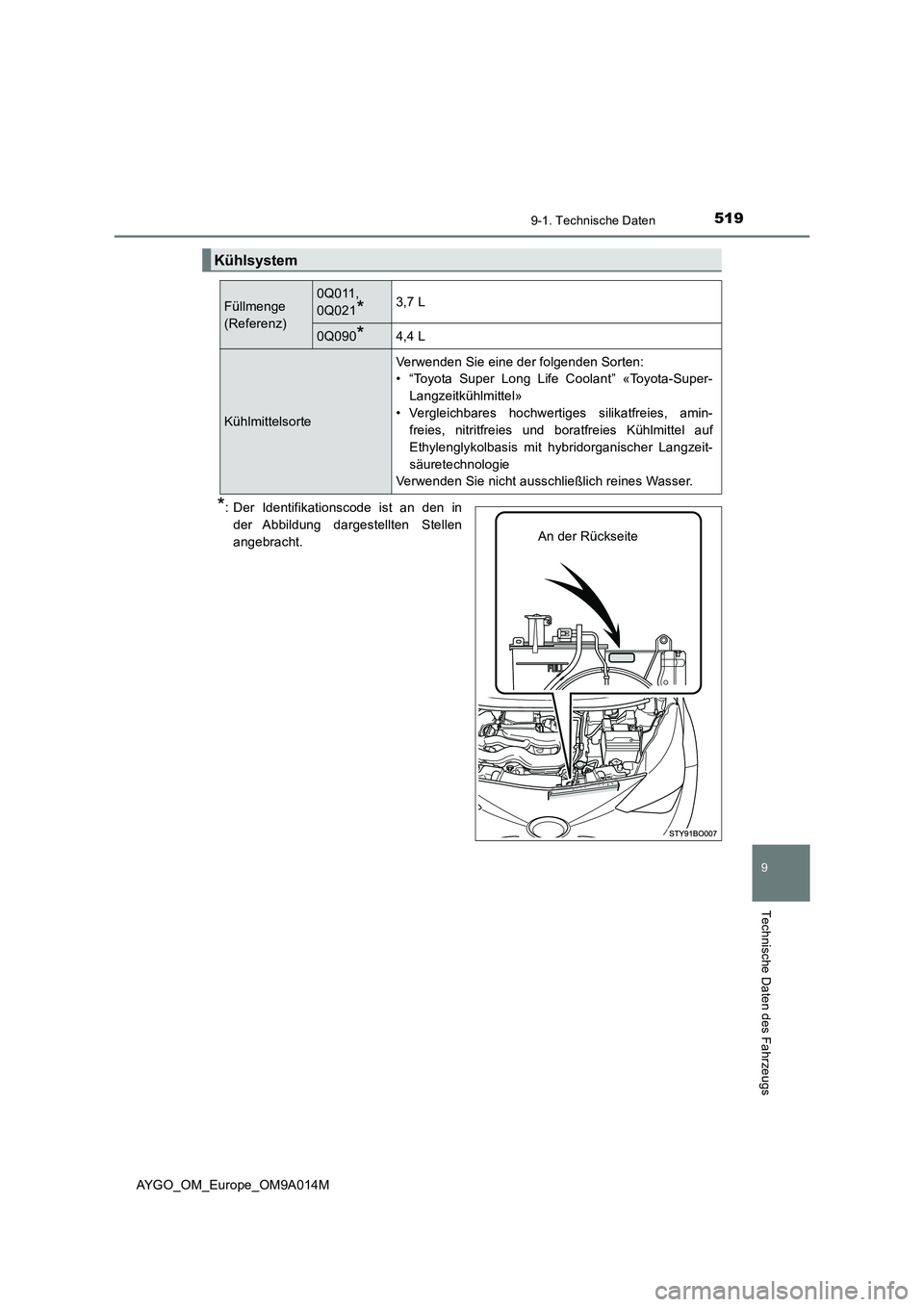

5199-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM9A014M
*: Der Identifikationscode ist an den in
der Abbildung dargestellten Stellen
angebracht.
Kühlsystem
Füllmenge
(Referenz)0Q011,
0Q021
*3,7 L
0Q090*4,4 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Langzeit-
säuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
An der Rückseite
Page 522 of 550

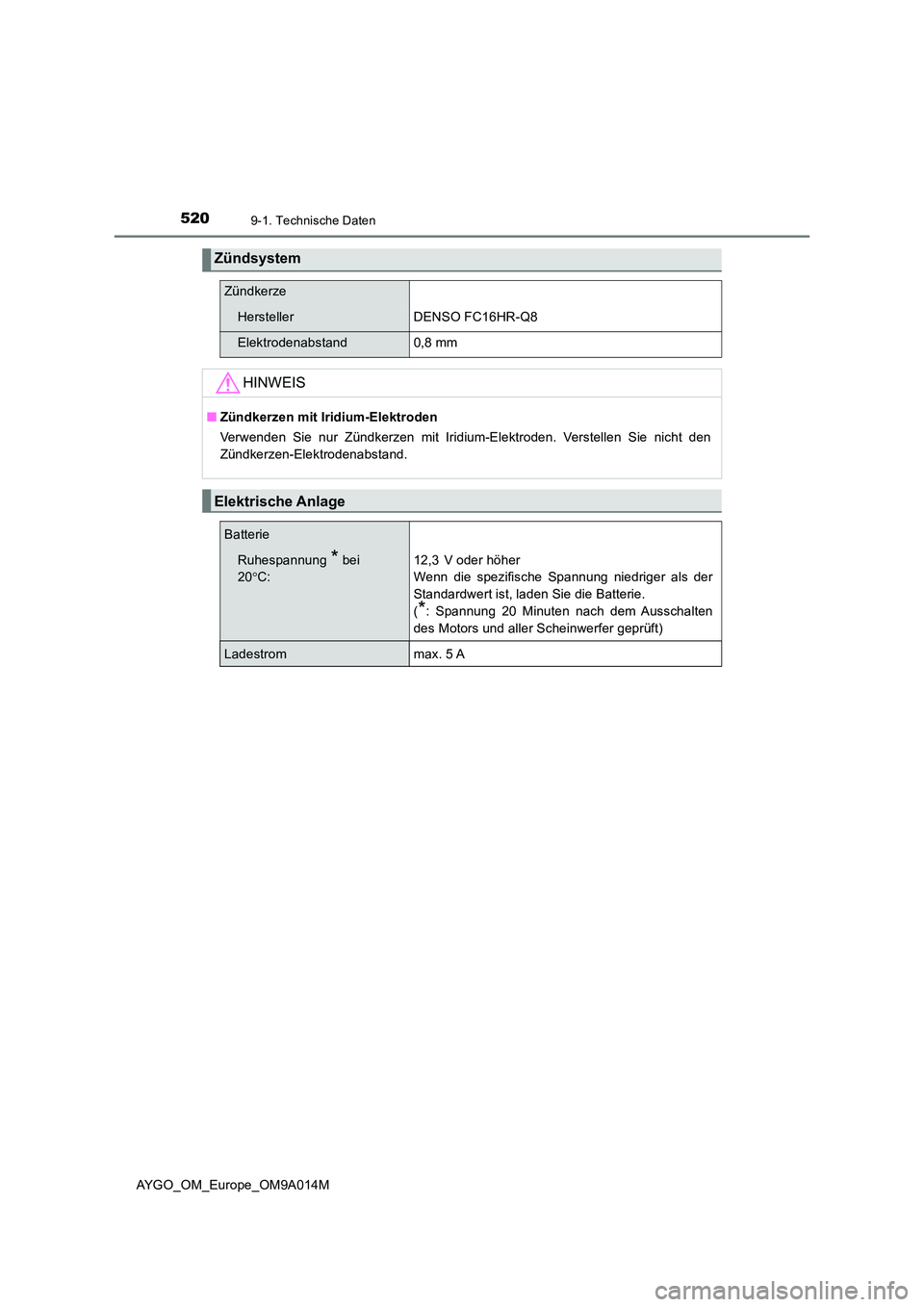

5209-1. Technische Daten
AYGO_OM_Europe_OM9A014M
Zündsystem
Zündkerze
HerstellerDENSO FC16HR-Q8
Elektrodenabstand0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Ruhespannung * bei
20 C:
12,3 V oder höher
Wenn die spezifische Spannung niedriger als der
Standardwert ist, laden Sie die Batterie.
(*: Spannung 20 Minuten nach dem Ausschalten
des Motors und aller Scheinwerfer geprüft)
Ladestrommax. 5 A
Page 523 of 550

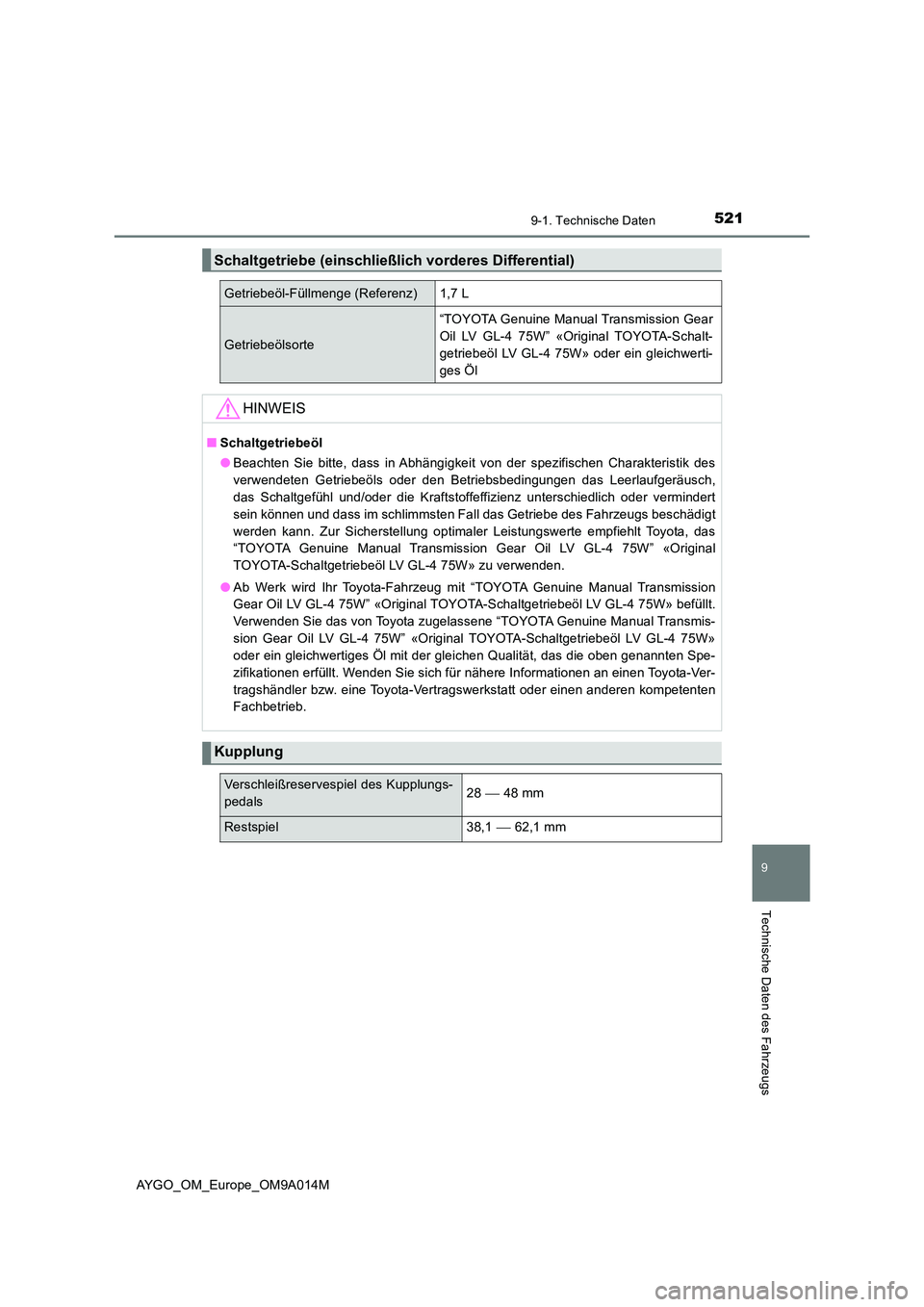

5219-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM9A014M
Schaltgetriebe (einschließlich vorderes Differential)
Getriebeöl-Füllmenge (Referenz)1,7 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Original TOYOTA-Schalt-
getriebeöl LV GL-4 75W» oder ein gleichwerti-
ges Öl
HINWEIS
■ Schaltgetriebeöl
● Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch,
das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert
sein können und dass im schlimmsten Fall das Getriebe des Fahrzeugs beschädigt
werden kann. Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das
“TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” «Original
TOYOTA-Schaltgetriebeöl LV GL-4 75W» zu verwenden.
● Ab Werk wird Ihr Toyota-Fahrzeug mit “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W» befüllt.
Verwenden Sie das von Toyota zugelassene “TOYOTA Genuine Manual Transmis-
sion Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W»
oder ein gleichwertiges Öl mit der gleichen Qualität, das die oben genannten Spe-
zifikationen erfüllt. Wenden Sie sich für nähere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten
Fachbetrieb.
Kupplung
Verschleißreservespiel des Kupplungs-
pedals28 48 mm
Restspiel38,1 62,1 mm

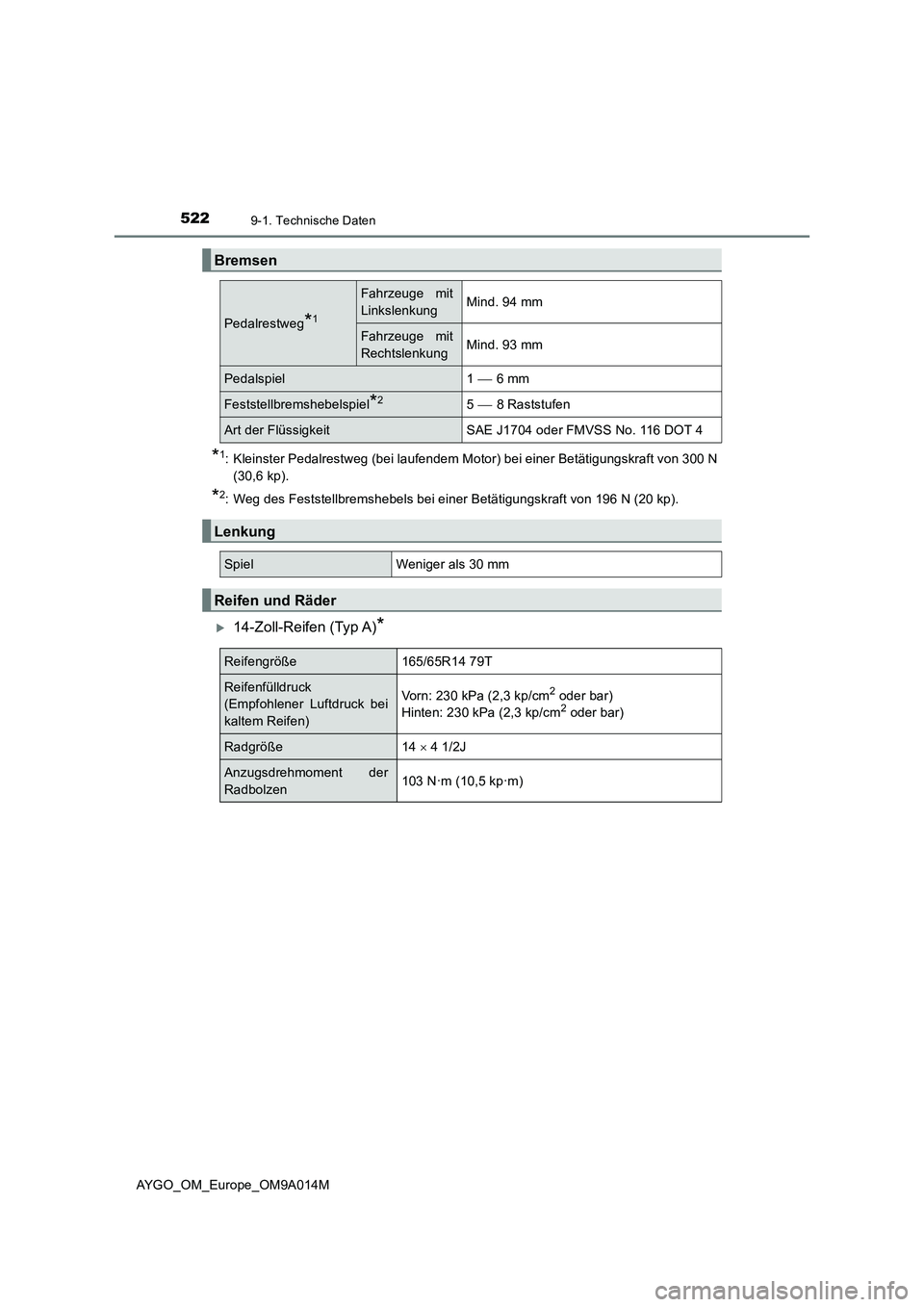

Page 524 of 550

5229-1. Technische Daten
AYGO_OM_Europe_OM9A014M
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(30,6 kp).
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 196 N (20 kp).
14-Zoll-Reifen (Typ A)*
Bremsen
Pedalrestweg*1
Fahrzeuge mit
LinkslenkungMind. 94 mm
Fahrzeuge mit
RechtslenkungMind. 93 mm
Pedalspiel1 6 mm
Feststellbremshebelspiel*25 8 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße165/65R14 79T
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)Vorn: 230 kPa (2,3 kp/cm2 oder bar)
Hinten: 230 kPa (2,3 kp/cm2 oder bar)
Radgröße14 4 1/2J
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)

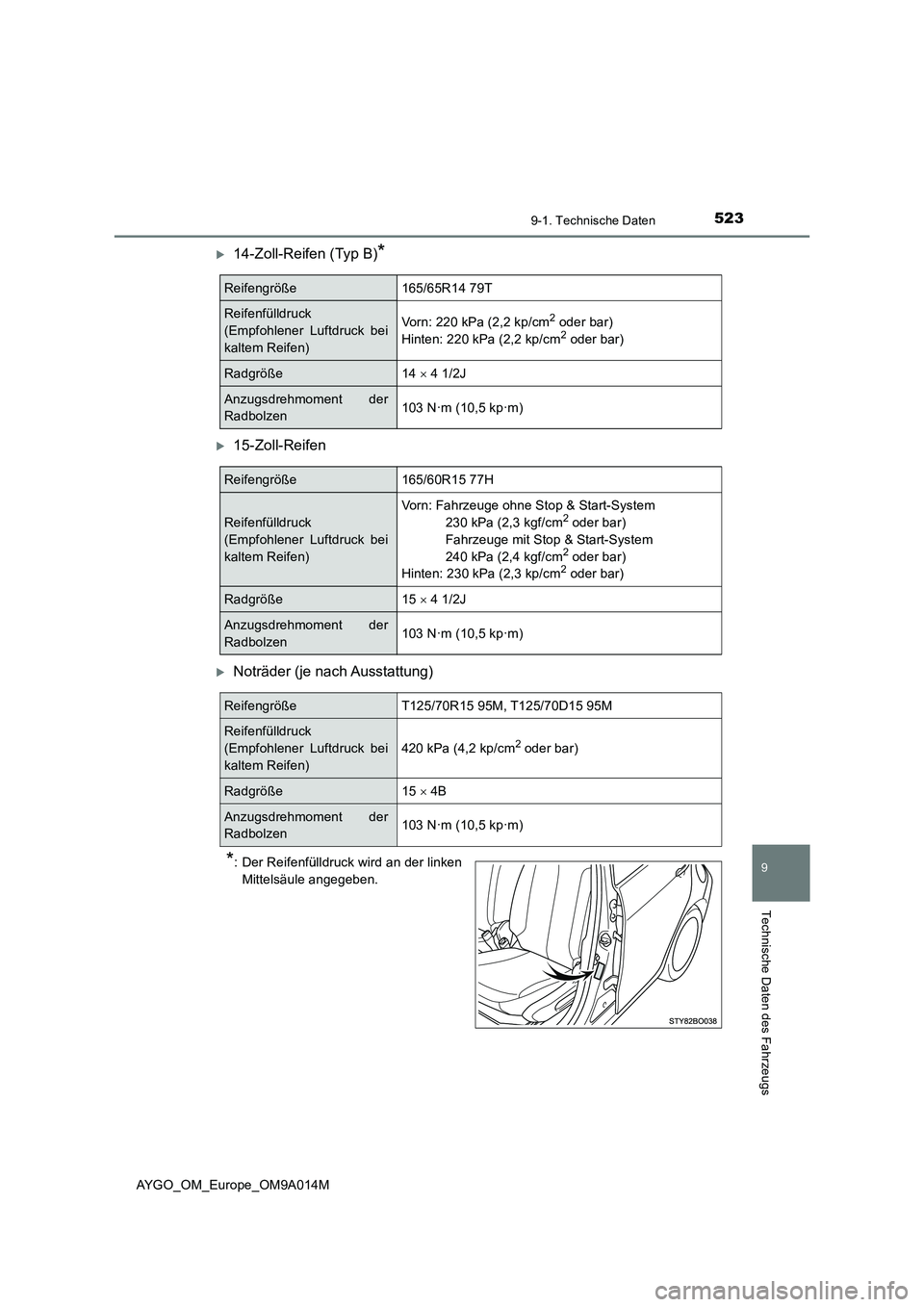

Page 525 of 550

5239-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM9A014M
14-Zoll-Reifen (Typ B)*
15-Zoll-Reifen
Noträder (je nach Ausstattung)
*: Der Reifenfülldruck wird an der linken
Mittelsäule angegeben.
Reifengröße165/65R14 79T
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)Vorn: 220 kPa (2,2 kp/cm2 oder bar)
Hinten: 220 kPa (2,2 kp/cm2 oder bar)
Radgröße14 4 1/2J
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)
Reifengröße165/60R15 77H
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
Vorn: Fahrzeuge ohne Stop & Start-System
230 kPa (2,3 kgf/cm2 oder bar)
Fahrzeuge mit Stop & Start-System
240 kPa (2,4 kgf/cm
2 oder bar)
Hinten: 230 kPa (2,3 kp/cm2 oder bar)
Radgröße15 4 1/2J
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)
ReifengrößeT125/70R15 95M, T125/70D15 95M
Reifenfülldruck
(Empfohlener Luftdruck bei
kaltem Reifen)
420 kPa (4,2 kp/cm2 oder bar)
Radgröße15 4B
Anzugsdrehmoment der
Radbolzen103 N·m (10,5 kp·m)
Page 526 of 550

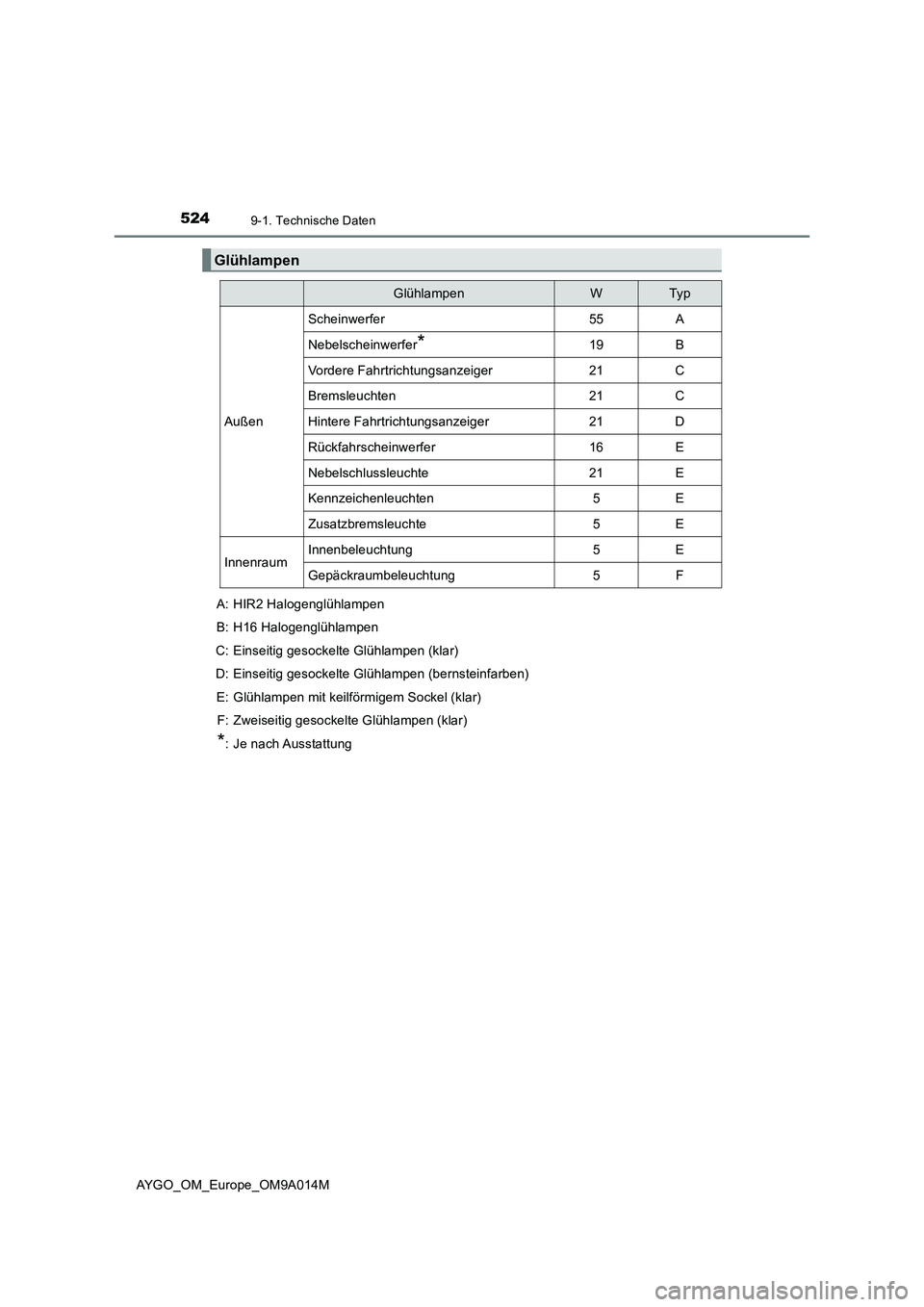

5249-1. Technische Daten
AYGO_OM_Europe_OM9A014M
Glühlampen
GlühlampenWTy p
Außen
Scheinwerfer55A
Nebelscheinwerfer*19B
Vordere Fahrtrichtungsanzeiger21C
Bremsleuchten21C
Hintere Fahrtrichtungsanzeiger21D
Rückfahrscheinwerfer16E
Nebelschlussleuchte21E
Kennzeichenleuchten5E
Zusatzbremsleuchte5E
InnenraumInnenbeleuchtung5E
Gepäckraumbeleuchtung5F
A: HIR2 Halogenglühlampen
B: H16 Halogenglühlampen
C: Einseitig gesockelte Glühlampen (klar)
D: Einseitig gesockelte Glühlampen (bernsteinfarben)
E: Glühlampen mit keilförmigem Sockel (klar)
F: Zweiseitig gesockelte Glühlampen (klar)
*: Je nach Ausstattung
Page 527 of 550

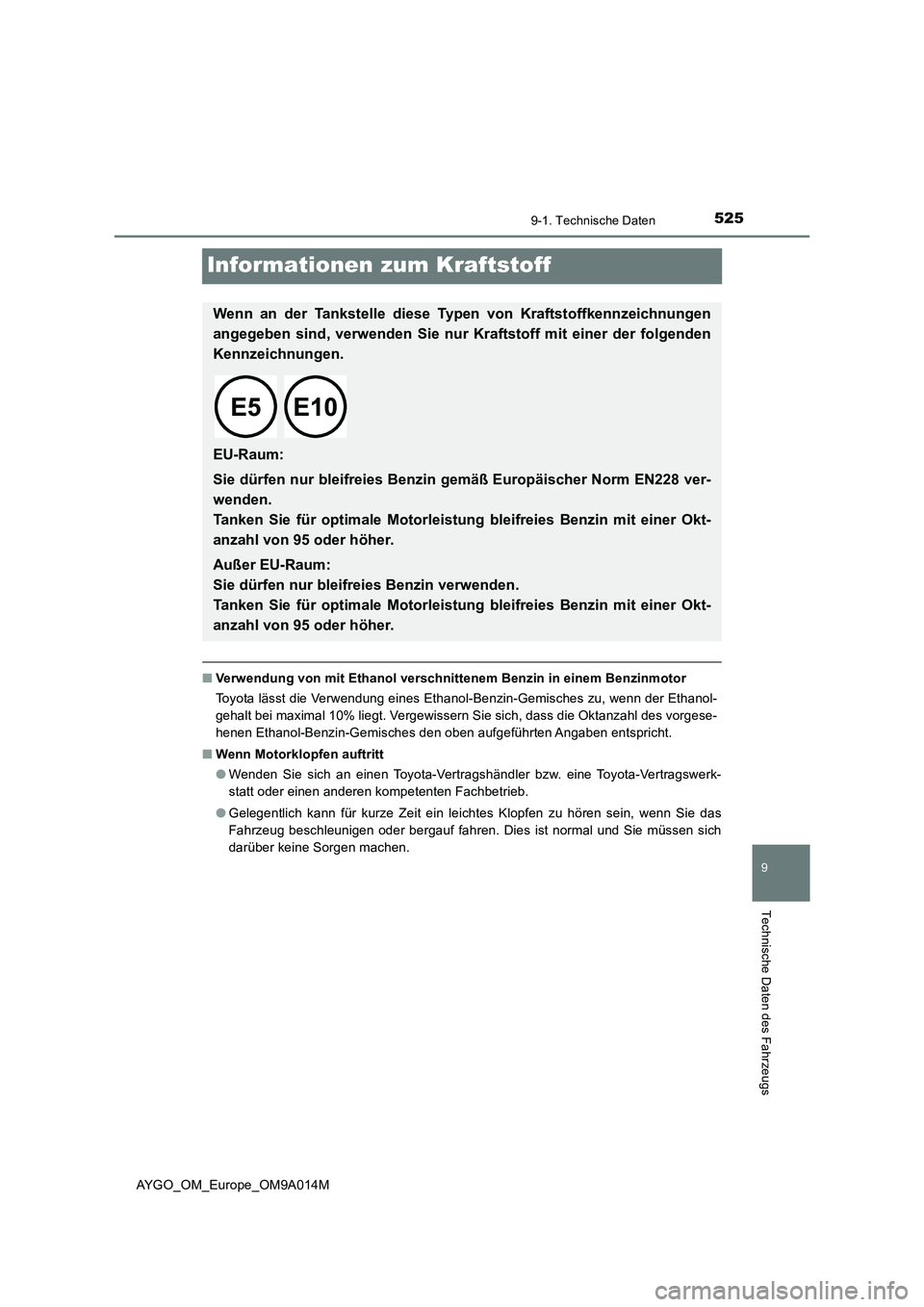

5259-1. Technische Daten
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM9A014M
Informationen zum Kraftstoff
■Verwendung von mit Ethanol verschnittenem Benzin in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Oktanzahl des vorgese-
henen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben entspricht.
■Wenn Motorklopfen auftritt
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
●Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
Wenn an der Tankstelle diese Typen von Kraftstoffkennzeichnungen
angegeben sind, verwenden Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß Europäischer Norm EN228 ver-
wenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.
Page 528 of 550

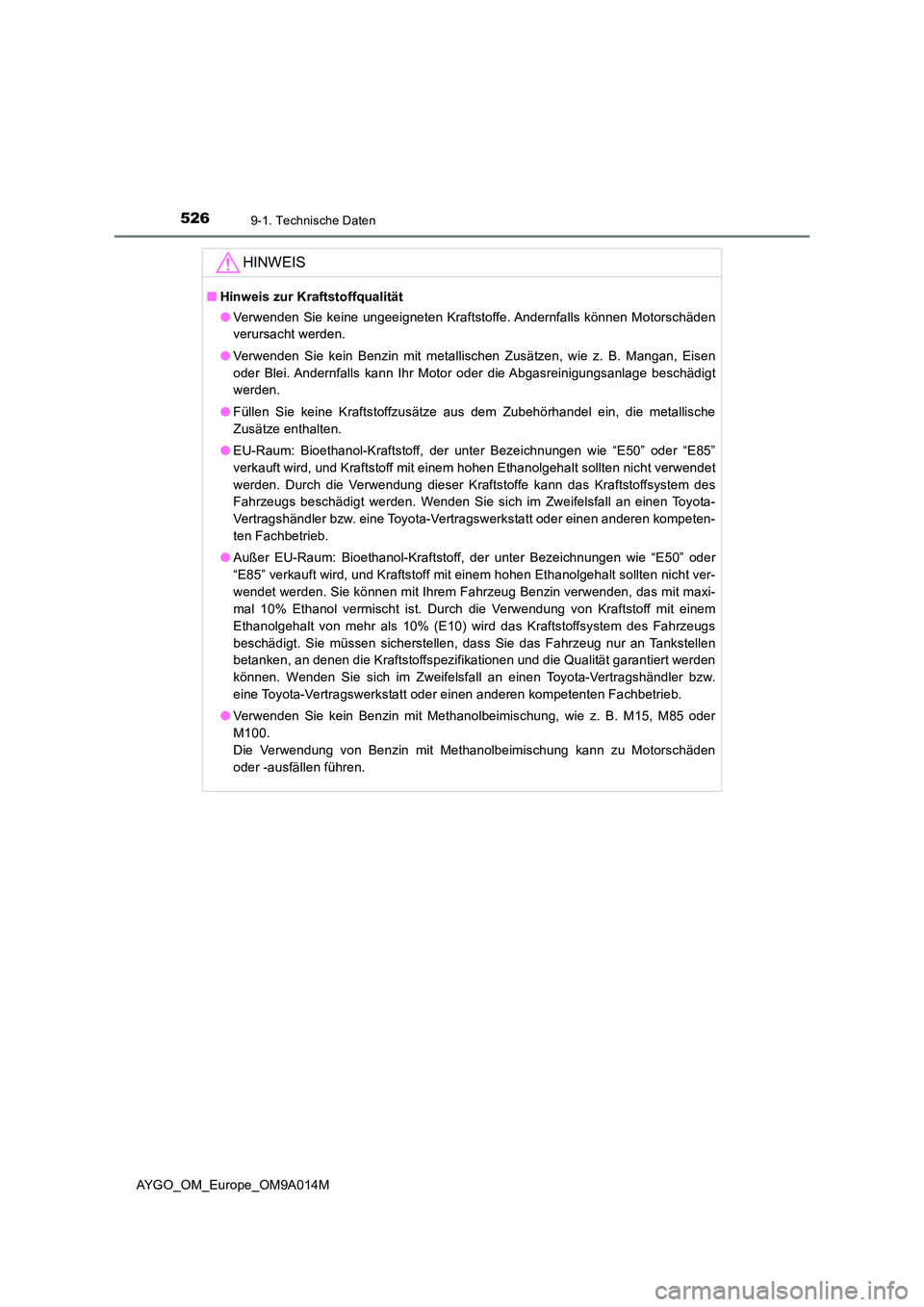

5269-1. Technische Daten
AYGO_OM_Europe_OM9A014M
HINWEIS
■Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
● Verwenden Sie kein Benzin mit metallischen Zusätzen, wie z. B. Mangan, Eisen
oder Blei. Andernfalls kann Ihr Motor oder die Abgasreinigungsanlage beschädigt
werden.
● Füllen Sie keine Kraftstoffzusätze aus dem Zubehörhandel ein, die metallische
Zusätze enthalten.
● EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder “E85”
verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet
werden. Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des
Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Außer EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht ver-
wendet werden. Sie können mit Ihrem Fahrzeug Benzin verwenden, das mit maxi-
mal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen
betanken, an denen die Kraftstoffspezifikationen und die Qualität garantiert werden
können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Verwenden Sie kein Benzin mit Methanolbeimischung, wie z. B. M15, M85 oder
M100.
Die Verwendung von Benzin mit Methanolbeimischung kann zu Motorschäden
oder -ausfällen führen.
Page 529 of 550

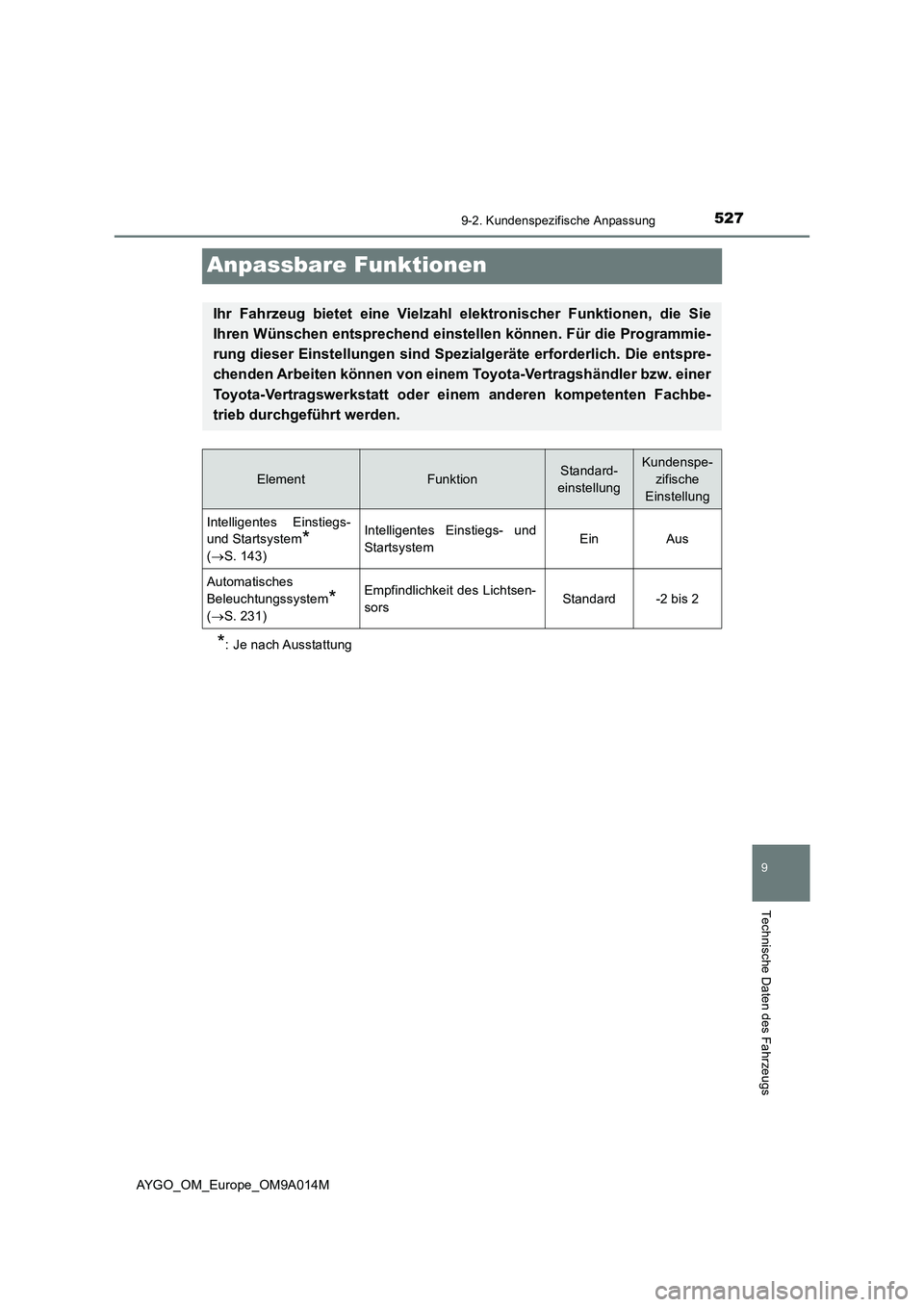

5279-2. Kundenspezifische Anpassung
9
Technische Daten des Fahrzeugs
AYGO_OM_Europe_OM9A014M
Anpassbare Funktionen
*: Je nach Ausstattung
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend einstellen können. Für die Programmie-
rung dieser Einstellungen sind Spezialgeräte erforderlich. Die entspre-
chenden Arbeiten können von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb durchgeführt werden.
ElementFunktionStandard-
einstellungKundenspe-
zifische
Einstellung
Intelligentes Einstiegs-
und Startsystem
*
(S. 143)Intelligentes Einstiegs- und
StartsystemEinAus
Automatisches
Beleuchtungssystem
*
(S. 231)Empfindlichkeit des Lichtsen-
sorsStandard-2 bis 2
Page 530 of 550

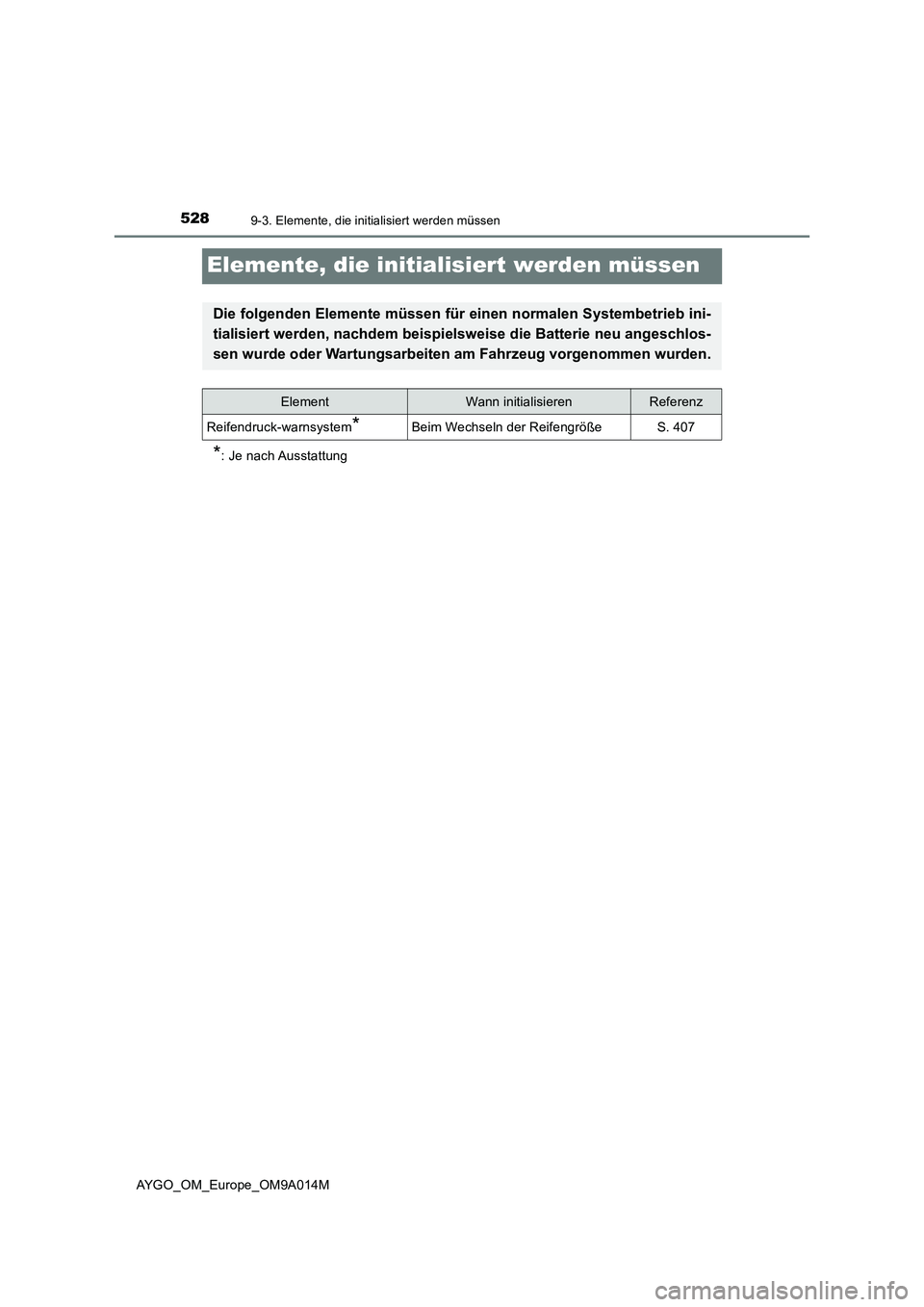

5289-3. Elemente, die initialisiert werden müssen
AYGO_OM_Europe_OM9A014M
Elemente, die initialisiert werden müssen
*: Je nach Ausstattung
Die folgenden Elemente müssen für einen normalen Systembetrieb ini-
tialisiert werden, nachdem beispielsweise die Batterie neu angeschlos-
sen wurde oder Wartungsarbeiten am Fahrzeug vorgenommen wurden.
ElementWann initialisierenReferenz
Reifendruck-warnsystem*Beim Wechseln der ReifengrößeS. 407
