TOYOTA AYGO X 2022 Manuale duso (in Italian)

259
6
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
6-3.Manutenz ion e “ fa i da te”Precauzioni per l’assi-
stenza “fai da te”
Se si esegue personalmente la
manutenzione, accertarsi di
seguire in maniera corretta le pro-
cedure descritte in queste sezioni.
Manutenzione
ElementiParti e attrezzi
Condizioni
della batteria
( P.268)
• Acqua calda
• Bicarbonato di sodio
• Grasso
• Chiave convenzionale
(per i bulloni dei morsetti)
Livello refrige-
rante motore
( P.266)
• “Toyota Super Long Life
Coolant «Refrigerante di
durata extra-lunga
Toyota»” o un refrigerante
simile di alta qualità a
base di glicole etilenico
non contenente silicati,
ammine, nitriti e borati
con tecnologia acida
organica ibrida a lunga
durata.
“Toyota Super Long Life
Coolant «Refrigerante di
durata extra-lunga
Toyota»” è premiscelato
con il 50% di refrigerante
e il 50% di acqua deioniz-
zata.
• Imbuto (serve soltanto
per rabboccare il refrige-
rante)
Livello dell’olio
motore
( P.264)
• “Toyota Genuine Motor
Oil «Olio motore origi-
nale Toyota»” o equiva-
lente
• Straccio o salvietta di
carta
• Imbuto (serve soltanto
per rabboccare l’olio
motore)
Fusibili
( P.285)
• Fusibile con lo stesso
amperaggio nominale
dell’originale
Lampadine
( P.292)
• Lampadina con lo stesso
numero e la stessa
potenza nominale dell’ori-
ginale
• Cacciavite a testa piatta
• Cacciavite a stella
• Chiave
Radiatore,
condensatore
( P.267)

Pressione di
gonfiaggio dei
pneumatici
( P.276)
• Manometro per pneuma-
tici
• Fonte d’aria compressa
Liquido lava-
cristalli
( P.270)
• Acqua o liquido lavacri-
stalli contenente antigelo
(per uso invernale)
• Imbuto (serve soltanto
per aggiungere acqua o
liquido lavacristalli)
AVVISO
Il vano motore contiene molti meccanismi e fluidi che potrebbero muoversi in modo
repentino, riscaldarsi o eccitarsi elettrica- mente. Al fine di evitare lesioni gravi o mortali, osservare le seguenti precauzioni.
ElementiParti e attrezzi

260
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
AVVISO
■Quando si lavora sul vano motore
●Tenere mani, vestiario ed utensili lon-
tano dal ventilatore in funzione e dalla cinghia di trasmissione del motore.
●Prestare attenzione a non toccare il
motore, il radiatore, il collettore di sca- rico ecc. subito dopo la guida in quanto potrebbero essere caldi. Anche l’olio ed
altri fluidi potrebbero essere molto caldi.
●Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come
carta e stracci.
●Non fumare, provocare scintille o esporre una fiamma aperta al carbu-
rante o alla batteria. Le esalazioni di carburante e batteria sono infiammabili.
●Usare la massima cautela mentre si
lavora sulla batteria. Essa contiene acido solforico tossico e corrosivo.
●Fare attenzione in quanto il fluido dei
freni può provocare lesioni alle mani o agli occhi e danneggiare le superfici ver-niciate. Se il liquido entra a contatto con
le mani o gli occhi, sciacquare immedia- tamente la zona interessata con acqua
pulita. Se la situazione non dovesse miglio-rare, recarsi da un medico.
■Quando si lavora vicino alla ventola di raffreddamento elettrica o alla gri-glia del radiatore
Controllare che l’interruttore motore sia su
OFF. Con l’interruttore motore su ON, la ventola di raffreddamento elettrica potrebbe ini-
ziare a girare automaticamente se il condi- zionamento aria è attivo e/o la temperatura del refrigerante è elevata.
( P.267)
■Occhiali protettivi
Indossare occhiali protettivi per evitare che il materiale volante o in caduta, liquido
vaporizzato, ecc. penetrino negli occhi.
NOTA
■Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso
potrebbe causare un’e ccessiva usura del motore a causa dell’aria sporca.
■Se il livello del fluido è basso o alto
È normale che il livello del fluido freni si
abbassi leggermente quando le pastiglie dei freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere fre- quenti rabbocchi, ci potrebbe essere un problema grave.

261
6
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
1Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
2Spingere verso sinistra la leva del
fermo ausiliario e sollevare il
cofano.
3 Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.
Effettuare l’operazione tenendo la maniglia
in plastica.
■Quando si mette in funzione l’asta di sostegno
Quando si utilizza l’asta di sostegno, fare
attenzione a non graffiare il coperchio del fil- tro dell’aria.
Cofano
Apertura del cofano
AVVISO
■Controllo prima della guida
Controllare che il cofano sia completa-
mente chiuso e bloccato. Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■Per evitare di ferirsi
●L’asta di supporto potrebbe essere
molto calda dopo la guida del veicolo. Il contatto con l’asta di supporto molto calda può causare ustioni o altre gravi
lesioni. Fare riferimento al passo 3.
●Per evitare ustioni, stringere l’area dell’elemento di protezione di supporto.

262
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
■Anteriore
AVVISO
■Dopo aver inserito l’asta di sostegno
nella fessura
Assicurarsi che l’asta sostenga salda- mente il cofano per evitare che questo possa ricadere colpendo il capo o il corpo.
NOTA
■Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel relativo fermaglio prima di chiudere il cofano. Chiudere il cofano con l’asta di
supporto senza riporla nel fermaglio potrebbe piegare il cofano.
Posizionamento di un solle-
vatore
Quando si utilizza un sollevatore
da pavimento, seguire le indica-
zioni riportate nel relativo manuale
di istruzioni accluso e operare in
piena sicurezza.
Quando si solleva il veicolo con
un martinetto, occorre posizionare
correttamente quest’ultimo. Un
posizionamento errato potrebbe
danneggiare il veicolo o provocare
lesioni.
Ubicazione dei punti di solleva-
mento

263
6
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Posteriore

264
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
Serbatoio del liquido lavacristalli (P.270)
Scatole fusibili ( P.285)
Tappo di riempimento olio motore ( P.265)
Astina di livello olio motore ( P.264)
Batteria ( P.268)
Serbatoio del refrigerante motore ( P.266)
Radiatore ( P.267)
Ventola di raffreddamento elettrica
Condensatore ( P.267)
Con il motore a temperatura di funzio-
namento e spento, controllare il livello
dell’olio sull’astina.
■Controllo dell’olio motore
1 Parcheggiare il veicolo in piano.
Dopo aver scaldato e spento il
Va no mo to r e
Componenti
Controllo e rabbocco dell’olio
motore

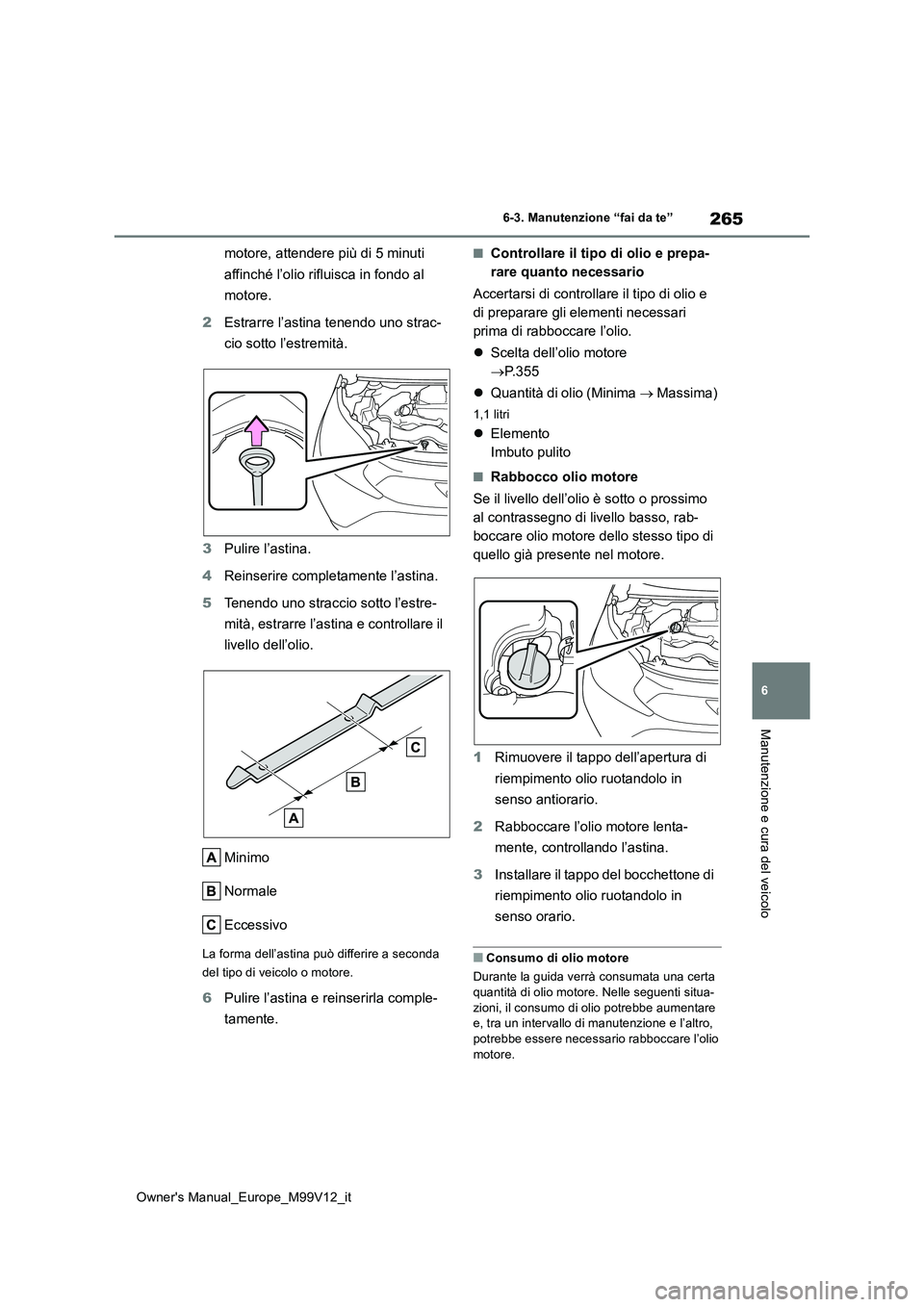

265
6
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
motore, attendere più di 5 minuti
affinché l’olio rifluisca in fondo al
motore.
2 Estrarre l’astina tenendo uno strac-
cio sotto l’estremità.
3 Pulire l’astina.
4 Reinserire completamente l’astina.
5 Tenendo uno straccio sotto l’estre-
mità, estrarre l’astina e controllare il
livello dell’olio.
Minimo
Normale
Eccessivo
La forma dell’astina può differire a seconda
del tipo di veicolo o motore.
6 Pulire l’astina e reinserirla comple-
tamente.
■Controllare il tipo di olio e prepa-
rare quanto necessario
Accertarsi di controllare il tipo di olio e
di preparare gli elementi necessari
prima di rabboccare l’olio.
 Scelta dell’olio motore
 P.355
 Quantità di olio (Minima  Massima)
1,1 litri
Elemento
Imbuto pulito
■Rabbocco olio motore
Se il livello dell’olio è sotto o prossimo
al contrassegno di livello basso, rab-
boccare olio motore dello stesso tipo di
quello già presente nel motore.
1 Rimuovere il tappo dell’apertura di
riempimento olio ruotandolo in
senso antiorario.
2 Rabboccare l’olio motore lenta-
mente, controllando l’astina.
3 Installare il tappo del bocchettone di
riempimento olio ruotandolo in
senso orario.
■Consumo di olio motore
Durante la guida verrà consumata una certa quantità di olio motore. Nelle seguenti situa-
zioni, il consumo di olio potrebbe aumentare e, tra un intervallo di manutenzione e l’altro, potrebbe essere necessario rabboccare l’olio
motore.

266
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
●Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo o dopo la sostituzione del motore
●Se viene utilizzato olio di bassa qualità o con una viscosità non adatta
●Durante la guida ad alte velocità, con un carico pesante, durante il traino (veicoli
con pacchetto per il traino) o se si accelera e decelera frequentemente
●Quando si lascia girare il motore al minimo o se si guida frequentemente nel traffico intenso
■Dopo il cambio dell’olio motore
Azzerare i dati di manutenzione dell’olio
motore. Eseguire le seguenti procedure:
1 Premere / dell’interruttore di
comando per selezionare .
2 Premere / per selezionare
“Impostazioni veicolo” e quindi tenere
premuto .
3 Premere / per selezionare
“Cambio olio” e quindi premere .
4 Premere / per selezionare “Sì” e
quindi premere .
Una volta completata la procedura di azzera-
mento, sul display multifunzione comparirà un messaggio.
Il livello di refrigerante è adeguato se è
compreso tra le tacche “F” e “L” del ser-
batoio, a motore freddo.
AVVISO
■Olio motore usato
●L’olio motore usato contiene agenti
inquinanti potenzialmente pericolosi che potrebbero causare disturbi cutanei come infiammazioni e cancro della
pelle, pertanto occorre fare attenzione ed evitare un contatto prolungato e ripe-tuto. Per rimuovere l’olio motore usato
dalla pelle, lavare a fondo con acqua e sapone.
●Smaltire l’olio usato e i filtri in modo sicuro ed accettabile. Non smaltire l’olio
usato e i filtri tra i rifiuti domestici, nei canali delle fognature o sul terreno.Per informazioni concernenti il riciclag-
gio o lo smaltimento, contattare un qual- siasi concessionario autorizzato Toyota o officina, o un altro professionista ade-
guatamente qualificato e attrezzato, una stazione di servizio o un negozio di ricambi per auto.
●Non lasciare l’olio motore usato alla por-tata dei bambini.
NOTA
■Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■Quando si sostituisce l’olio motore
●Prestare attenzione a non versare olio
motore sui componenti del veicolo.
●Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il
motore potrebbe danneggiarsi.
●Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
●Accertarsi che il tappo di riempimento olio motore sia correttamente serrato.
Controllo del refrigerante

267
6
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Tappo del serbatoio
Tacca MASSIMO
Tacca MINIMO
Se il livello si trova sulla tacca (MINIMO)
o al di sotto di essa, rabboccare il refrige-
rante fino a raggiungere la tacca (MAS-
SIMO). ( P.349)
■Scelta del refrigerante
Utilizzare soltanto “Toyota Super Long Life
Coolant «Refrigerante di durata extra-lunga Toyota»” o un refrigerante a base di glicole etilenico non contenente silicati, ammine,
nitriti e borati con tecnologia acida organica ibrida a lunga durata.
“Toyota Super Long Life Coolant «Refrige- rante di durata extra-lunga Toyota»” è una
miscela di 50% refrigerante e 50% acqua deionizzata. (Temperatura minima: -35°C)
Per ulteriori informazioni sul refrigerante, rivolgersi a un qualsiasi concessionario auto-
rizzato Toyota o officina, o un altro professio- nista adeguatamente qualificato e attrezzato.
■Se il livello di refrigerante si riduce sen-sibilmente poco dopo il rabbocco
Controllare visivamente il radiatore, i tubi
flessibili, i tappi del serbatoio del refrigerante motore e la pompa dell’acqua.Se non si riesce a trovare la perdita, un qual-
siasi concessionario autorizzato Toyota o offi- cina, o un altro professionista adeguatamente qualificato e attrezzato, sarà
in grado di provare il tappo e di controllare eventuali perdite nell’impianto di raffredda-mento.
Controllare il radiatore e il condensa-
tore, rimuovere eventuali corpi estranei.
Se una qualsiasi delle parti sopra elen-
cate risulta molto sporca oppure non si
è certi della sua condizione, far control-
lare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina, o
un altro professionista adeguatamente
qualificato e attrezzato.
AVVISO
■Quando il motore è caldo
Non rimuovere il tappo del serbatoio del
refrigerante motore.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il tappo, potrebbero fuoriuscire schizzi di
refrigerante bollente, che causerebbero lesioni gravi, quali ad esempio ustioni.
NOTA
■Quando si rabbocca refrigerante
Il refrigerante non è né acqua naturale, né soltanto un antigelo. Per garantire una cor-retta lubrificazione, una protezione anticor-
rosiva e un adeguato raffreddamento, è necessario utilizzare la corretta miscela di acqua ed antigelo. Leggere l’etichetta
dell’antigelo o del refrigerante.
■Se si versa accidentalmente del refri- gerante
Accertarsi di asportarlo con acqua al fine
di prevenire danni ai componenti e alla vernice.
Controllo di radiatore, conden-
satore
AVVISO
■Quando il motore è caldo
Non toccare il radiatore o il condensatore in quanto potrebbero aver raggiunto tem-
perature estremamente elevate e provo- care lesioni gravi, quali ad esempio ustioni.

268
Owner's Manual_Europe_M99V12_it
6-3. Manutenzione “fai da te”
Controllare la batteria come segue.
■Esterno della batteria
Verificare che i morsetti della batteria
non siano corrosi e che non vi siano
connessioni allentate, incrinature o
morsetti liberi.
Morsetti
Morsetto di fissaggio
■Controllo dell’elettrolito
Controllare che il livello sia compreso
tra le tacche “Upper line” e “Lower line”.
“Upper line”
“Lower line”
Aggiungere acqua distillata prima che il
livello del liquido scenda sotto la “Lower
line”.
■Prima di ricaricare
Durante la ricarica, l a batteria produce del gas idrogeno che è infiammabile ed esplo-sivo. Quindi, prima di r icaricare osservare le
seguenti precauzioni:
●Se si effettua la ricarica con la batteria
installata sul veicolo, accertarsi di aver scollegato il cavo di massa.
●Quando si collegano e scollegano i cavi del caricabatteria alla batteria, accertarsi che l’interruttore POWER sul caricabatteria
sia spento.
■Dopo aver ricaricato/ricollegato la bat- teria (veicoli con sistema di entrata e avviamento intelligente)
●Lo sbloccaggio delle porte mediante il sistema di entrata e avviamento intelli-
gente potrebbe non essere possibile immediatamente dopo il ricollegamento della batteria. In questo caso, utilizzare il
radiocomando a distanza o la chiave mec- canica per bloccare/sbloccare le porte.
●Avviare il motore con l’interruttore motore su ACC. Se l’interruttore motore è spento, il motore potrebbe non avviarsi. Tuttavia, a
partire dal secondo tentativo il motore si attiverà normalmente.
●La modalità dell’interruttore motore viene memorizzata dal veicolo. Quando la batte-ria viene ricollegata, il veicolo riporterà la
modalità dell’interruttore motore nello stato in cui si trovava prima dello scollegamento della batteria. Accertarsi di spegnere il
motore prima di scollegare la batteria. Se non si sa in quale modalità si trovava l’interruttore motore prima dello scarica-
mento, prestare particolare attenzione quando si ricollega la batteria.
Se il sistema non si avvia nemmeno dopo
svariati tentativi, contattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente quali-
ficato e attrezzato.
■Rimozione del supporto della batteria
1 Togliere il bullone.
Batteria
