TOYOTA BZ4X 2022 Betriebsanleitungen (in German)

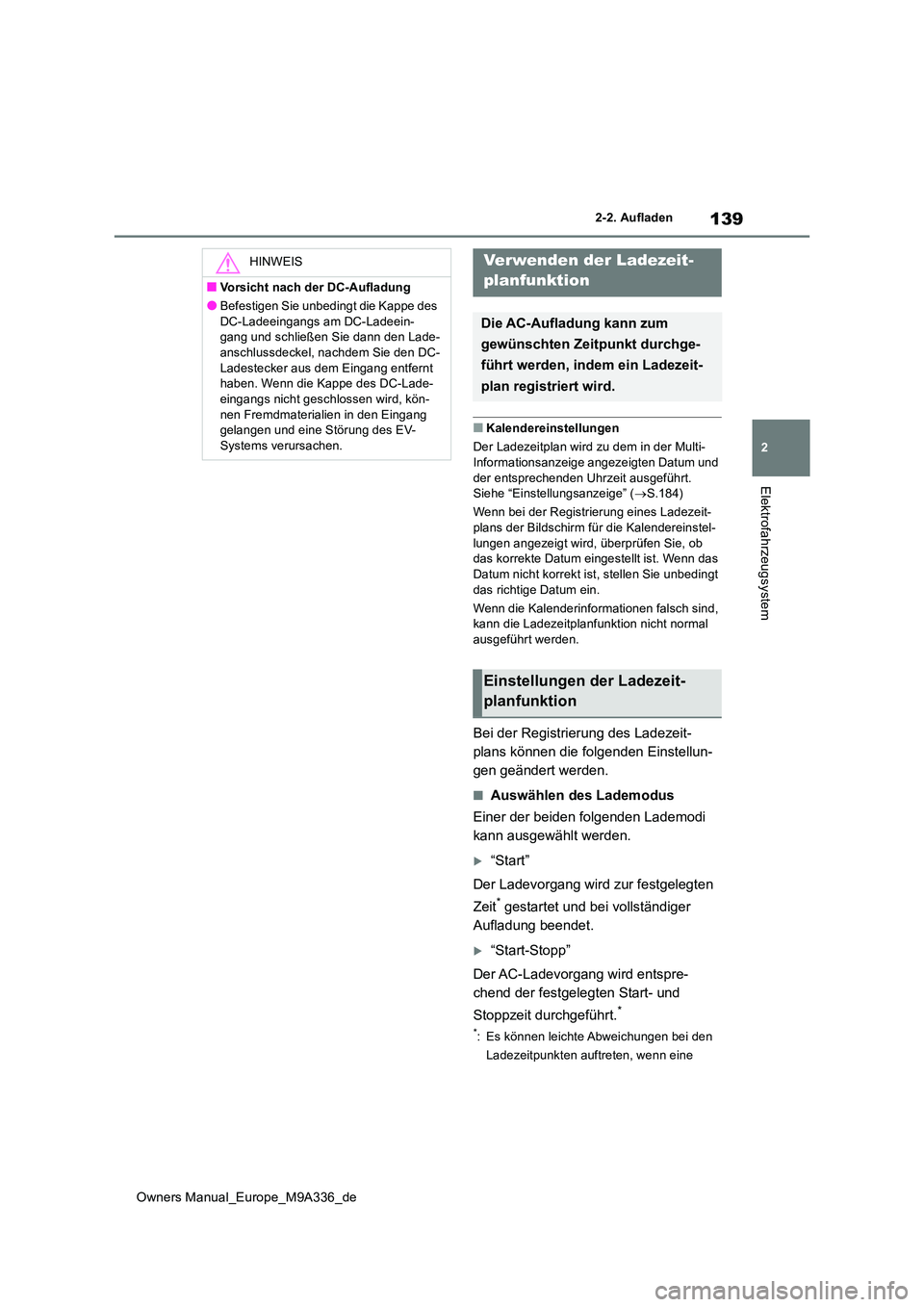

139
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
■Kalendereinstellungen
Der Ladezeitplan wird zu dem in der Multi-
Informationsanzeige angezeigten Datum und der entsprechenden Uhrzeit ausgeführt. Siehe “Einstellungsanzeige” ( S.184)
Wenn bei der Registrierung eines Ladezeit-
plans der Bildschirm für die Kalendereinstel- lungen angezeigt wird, überprüfen Sie, ob das korrekte Datum eingestellt ist. Wenn das
Datum nicht korrekt ist, stellen Sie unbedingt das richtige Datum ein.
Wenn die Kalenderinformationen falsch sind, kann die Ladezeitplanfunktion nicht normal
ausgeführt werden.
Bei der Registrierung des Ladezeit-
plans können die folgenden Einstellun-
gen geändert werden.
■Auswählen des Lademodus
Einer der beiden folgenden Lademodi
kann ausgewählt werden.
“Start”
Der Ladevorgang wird zur festgelegten
Zeit* gestartet und bei vollständiger
Aufladung beendet.
“Start-Stopp”
Der AC-Ladevorgang wird entspre-
chend der festgelegten Start- und
Stoppzeit durchgeführt.*
*: Es können leichte Abweichungen bei den
Ladezeitpunkten auftreten, wenn eine
HINWEIS
■Vorsicht nach der DC-Aufladung
●Befestigen Sie unbedingt die Kappe des
DC-Ladeeingangs am DC-Ladeein- gang und schließen Sie dann den Lade-anschlussdeckel, nachdem Sie den DC-
Ladestecker aus dem Eingang entfernt haben. Wenn die Kappe des DC-Lade-eingangs nicht geschlossen wird, kön-
nen Fremdmaterialien in den Eingang gelangen und eine Störung des EV-Systems verursachen.
Verwenden der Ladezeit-
planfunktion
Die AC-Aufladung kann zum
gewünschten Zeitpunkt durchge-
führt werden, indem ein Ladezeit-
plan registriert wird.
Einstellungen der Ladezeit-
planfunktion

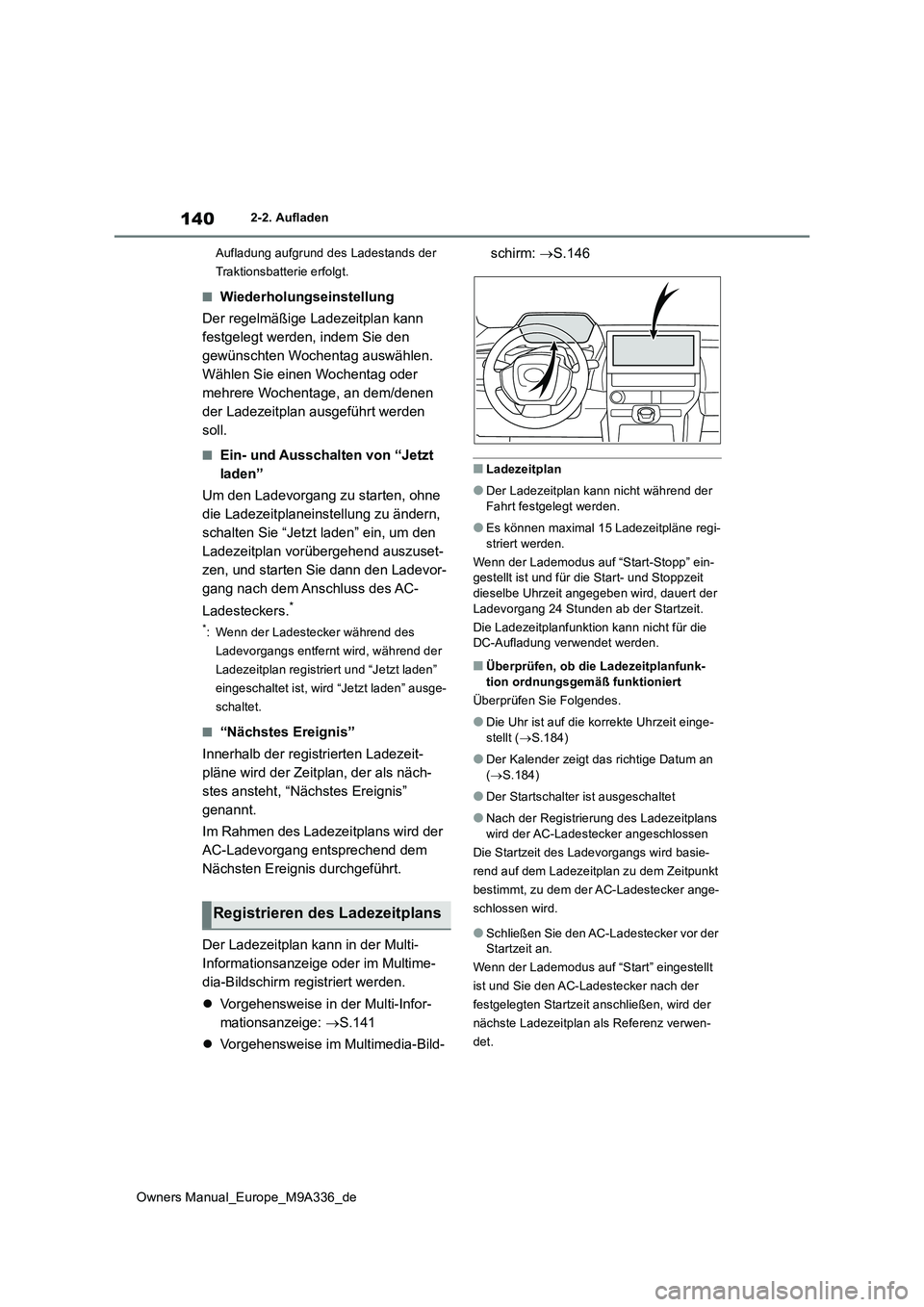

140
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Aufladung aufgrund des Ladestands der
Traktionsbatterie erfolgt.
■Wiederholungseinstellung
Der regelmäßige Ladezeitplan kann
festgelegt werden, indem Sie den
gewünschten Wochentag auswählen.
Wählen Sie einen Wochentag oder
mehrere Wochentage, an dem/denen
der Ladezeitplan ausgeführt werden
soll.
■Ein- und Ausschalten von “Jetzt
laden”
Um den Ladevorgang zu starten, ohne
die Ladezeitplaneinstellung zu ändern,
schalten Sie “Jetzt laden” ein, um den
Ladezeitplan vorübergehend auszuset-
zen, und starten Sie dann den Ladevor-
gang nach dem Anschluss des AC-
Ladesteckers.*
*: Wenn der Ladestecker während des
Ladevorgangs entfernt wird, während der
Ladezeitplan registriert und “Jetzt laden”
eingeschaltet ist, wird “Jetzt laden” ausge-
schaltet.
■“Nächstes Ereignis”
Innerhalb der registrierten Ladezeit-
pläne wird der Zeitplan, der als näch-
stes ansteht, “Nächstes Ereignis”
genannt.
Im Rahmen des Ladezeitplans wird der
AC-Ladevorgang entsprechend dem
Nächsten Ereignis durchgeführt.
Der Ladezeitplan kann in der Multi-
Informationsanzeige oder im Multime-
dia-Bildschirm registriert werden.
 Vorgehensweise in der Multi-Infor-
mationsanzeige: S.141
 Vorgehensweise im Multimedia-Bild-
schirm: S.146
■Ladezeitplan
●Der Ladezeitplan kann nicht während der Fahrt festgelegt werden.
●Es können maximal 15 Ladezeitpläne regi-striert werden.
Wenn der Lademodus auf “Start-Stopp” ein- gestellt ist und für die Start- und Stoppzeit
dieselbe Uhrzeit angegeben wird, dauert der Ladevorgang 24 Stunden ab der Startzeit.
Die Ladezeitplanfunktion kann nicht für die DC-Aufladung verwendet werden.
■Überprüfen, ob die Ladezeitplanfunk-
tion ordnungsgemäß funktioniert
Überprüfen Sie Folgendes.
●Die Uhr ist auf die korrekte Uhrzeit einge-
stellt ( S.184)
●Der Kalender zeigt das richtige Datum an
( S.184)
●Der Startschalter ist ausgeschaltet
●Nach der Registrierung des Ladezeitplans wird der AC-Ladestecker angeschlossen
Die Startzeit des Ladevorgangs wird basie-
rend auf dem Ladezeitplan zu dem Zeitpunkt
bestimmt, zu dem der AC-Ladestecker ange-
schlossen wird.
●Schließen Sie den AC-Ladestecker vor der Startzeit an.
Wenn der Lademodus auf “Start” eingestellt
ist und Sie den AC-Ladestecker nach der
festgelegten Startzeit anschließen, wird der
nächste Ladezeitplan als Referenz verwen-
det.
Registrieren des Ladezeitplans

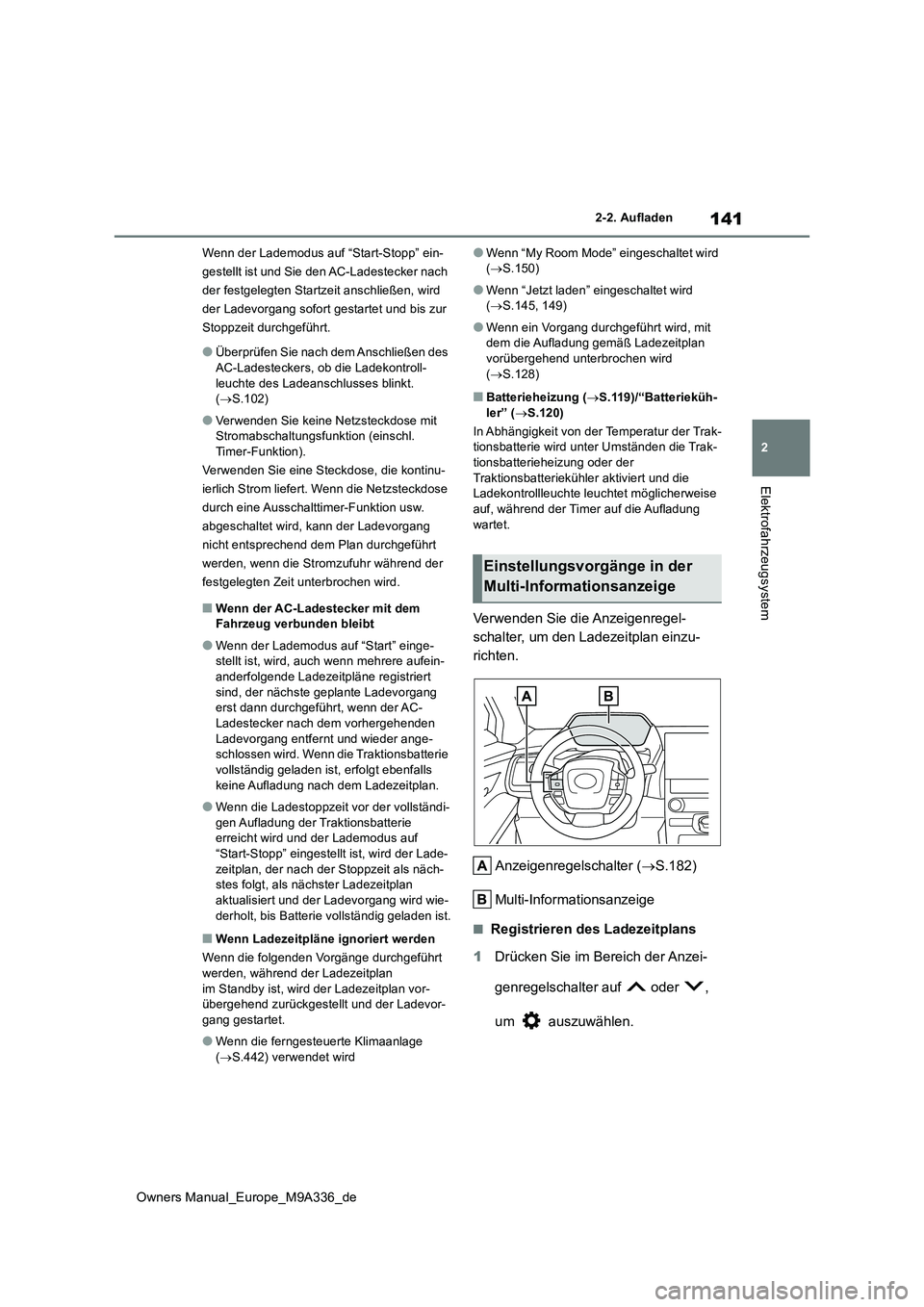

141
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
Wenn der Lademodus auf “Start-Stopp” ein-
gestellt ist und Sie den AC-Ladestecker nach
der festgelegten Startzeit anschließen, wird
der Ladevorgang sofort gestartet und bis zur
Stoppzeit durchgeführt.
●Überprüfen Sie nach dem Anschließen des AC-Ladesteckers, ob die Ladekontroll-
leuchte des Ladeanschlusses blinkt. ( S.102)
●Verwenden Sie keine Netzsteckdose mit Stromabschaltungsfunktion (einschl. Timer-Funktion).
Verwenden Sie eine Steckdose, die kontinu-
ierlich Strom liefert. Wenn die Netzsteckdose
durch eine Ausschalttimer-Funktion usw.
abgeschaltet wird, kann der Ladevorgang
nicht entsprechend dem Plan durchgeführt
werden, wenn die Stromzufuhr während der
festgelegten Zeit unterbrochen wird.
■Wenn der AC-Ladestecker mit dem Fahrzeug verbunden bleibt
●Wenn der Lademodus auf “Start” einge-stellt ist, wird, auch wenn mehrere aufein-
anderfolgende Ladezeitpläne registriert sind, der nächste geplante Ladevorgang erst dann durchgeführt, wenn der AC-
Ladestecker nach dem vorhergehenden Ladevorgang entfernt und wieder ange-schlossen wird. Wenn die Traktionsbatterie
vollständig geladen ist, erfolgt ebenfalls keine Aufladung nach dem Ladezeitplan.
●Wenn die Ladestoppzeit vor der vollständi-gen Aufladung der Traktionsbatterie erreicht wird und der Lademodus auf
“Start-Stopp” eingestellt ist, wird der Lade- zeitplan, der nach der Stoppzeit als näch-stes folgt, als nächster Ladezeitplan
aktualisiert und der Ladevorgang wird wie- derholt, bis Batterie vollständig geladen ist.
■Wenn Ladezeitpläne ignoriert werden
Wenn die folgenden Vorgänge durchgeführt werden, während der Ladezeitplan
im Standby ist, wird der Ladezeitplan vor- übergehend zurückgestellt und der Ladevor-gang gestartet.
●Wenn die ferngesteuerte Klimaanlage ( S.442) verwendet wird
●Wenn “My Room Mode” eingeschaltet wird ( S.150)
●Wenn “Jetzt laden” eingeschaltet wird ( S.145, 149)
●Wenn ein Vorgang durchgeführt wird, mit dem die Aufladung gemäß Ladezeitplan vorübergehend unterbrochen wird
( S.128)
■Batterieheizung (S.119)/“Batterieküh- ler” ( S.120)
In Abhängigkeit von der Temperatur der Trak- tionsbatterie wird unter Umständen die Trak-
tionsbatterieheizung oder der Traktionsbatteriekühler aktiviert und die Ladekontrollleuchte leuc htet möglicherweise
auf, während der Timer auf die Aufladung wartet.
Verwenden Sie die Anzeigenregel-
schalter, um den Ladezeitplan einzu-
richten.
Anzeigenregelschalter ( S.182)
Multi-Informationsanzeige
■Registrieren des Ladezeitplans
1 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um auszuwählen.
Einstellungsvorgänge in der
Multi-Informationsanzeige

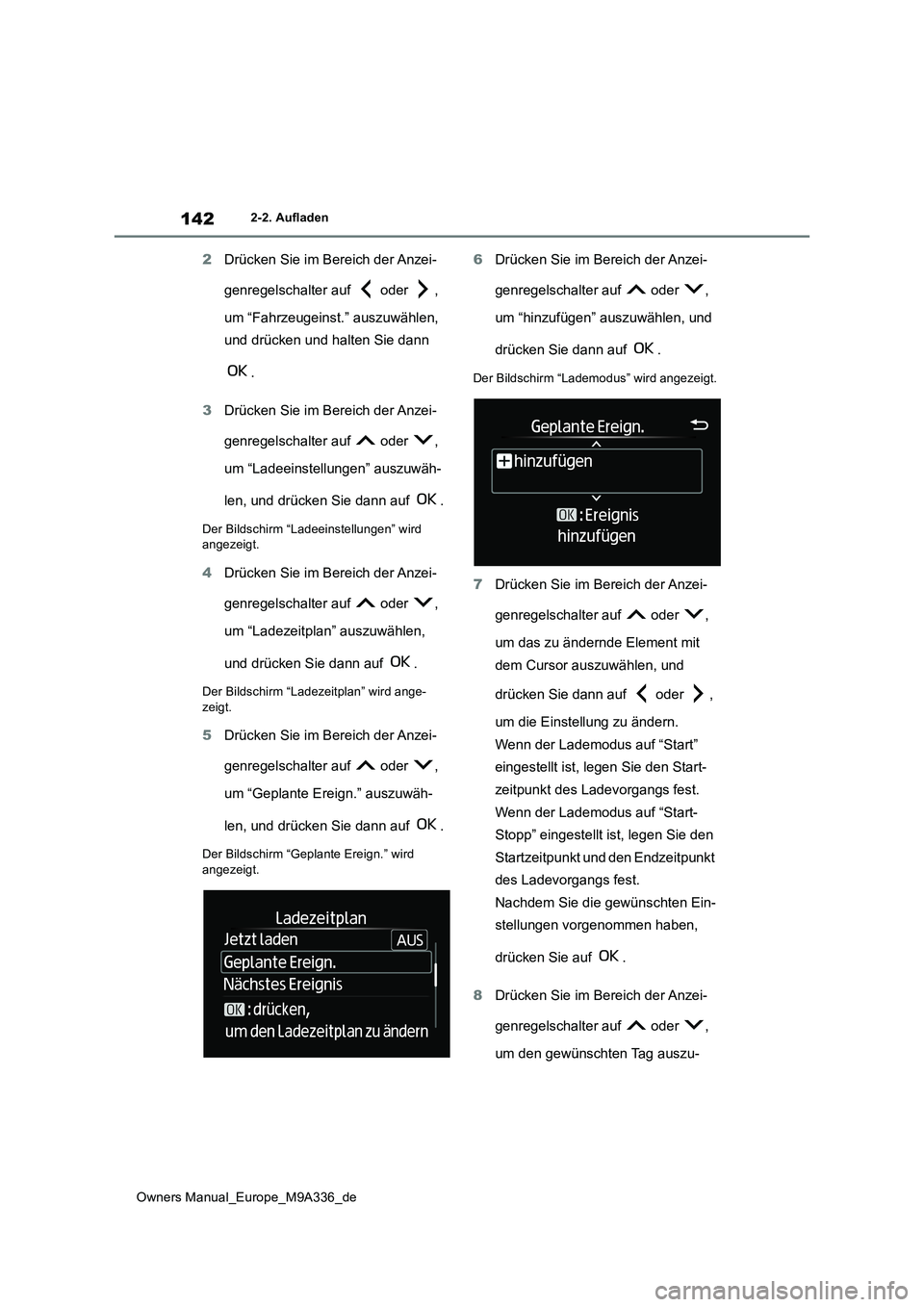

142
Owners Manual_Europe_M9A336_de
2-2. Aufladen
2Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Fahrzeugeinst.” auszuwählen,
und drücken und halten Sie dann
.
3 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Ladeeinstellungen” auszuwäh-
len, und drücken Sie dann auf .
Der Bildschirm “Ladeeinstellungen” wird angezeigt.
4 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Ladezeitplan” auszuwählen,
und drücken Sie dann auf .
Der Bildschirm “Ladezeitplan” wird ange-
zeigt.
5 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Geplante Ereign.” auszuwäh-
len, und drücken Sie dann auf .
Der Bildschirm “Geplante Ereign.” wird angezeigt.
6 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “hinzufügen” auszuwählen, und
drücken Sie dann auf .
Der Bildschirm “Lademodus” wird angezeigt.
7 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das zu ändernde Element mit
dem Cursor auszuwählen, und
drücken Sie dann auf oder ,
um die Einstellung zu ändern.
Wenn der Lademodus auf “Start”
eingestellt ist, legen Sie den Start-
zeitpunkt des Ladevorgangs fest.
Wenn der Lademodus auf “Start-
Stopp” eingestellt ist, legen Sie den
Startzeitpunkt und den Endzeitpunkt
des Ladevorgangs fest.
Nachdem Sie die gewünschten Ein-
stellungen vorgenommen haben,
drücken Sie auf .
8 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um den gewünschten Tag auszu-

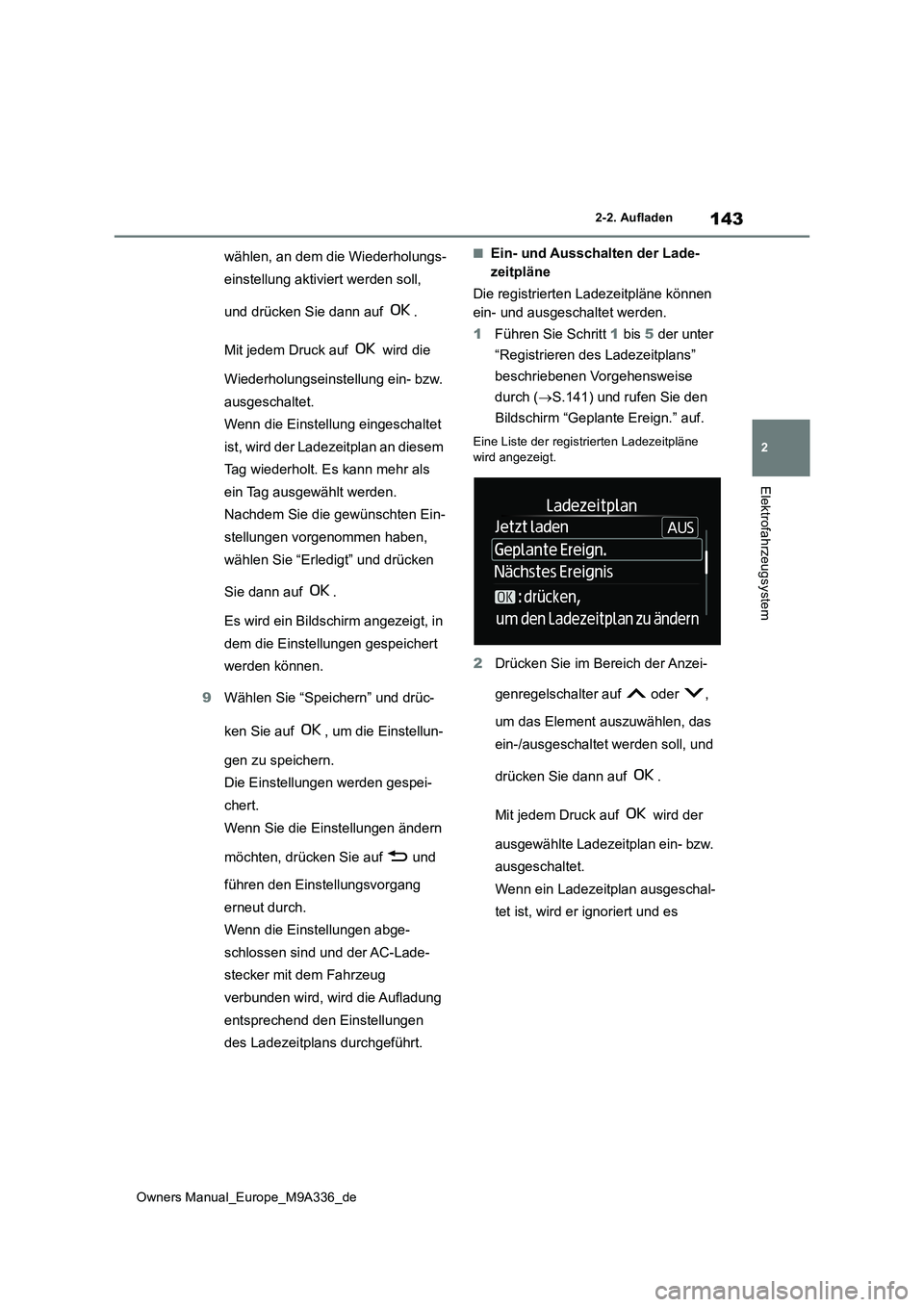

143
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
wählen, an dem die Wiederholungs-
einstellung aktiviert werden soll,
und drücken Sie dann auf .
Mit jedem Druck auf wird die
Wiederholungseinstellung ein- bzw.
ausgeschaltet.
Wenn die Einstellung eingeschaltet
ist, wird der Ladezeitplan an diesem
Tag wiederholt. Es kann mehr als
ein Tag ausgewählt werden.
Nachdem Sie die gewünschten Ein-
stellungen vorgenommen haben,
wählen Sie “Erledigt” und drücken
Sie dann auf .
Es wird ein Bildschirm angezeigt, in
dem die Einstellungen gespeichert
werden können.
9 Wählen Sie “Speichern” und drüc-
ken Sie auf , um die Einstellun-
gen zu speichern.
Die Einstellungen werden gespei-
chert.
Wenn Sie die Einstellungen ändern
möchten, drücken Sie auf und
führen den Einstellungsvorgang
erneut durch.
Wenn die Einstellungen abge-
schlossen sind und der AC-Lade-
stecker mit dem Fahrzeug
verbunden wird, wird die Aufladung
entsprechend den Einstellungen
des Ladezeitplans durchgeführt.
■Ein- und Ausschalten der Lade-
zeitpläne
Die registrierten Ladezeitpläne können
ein- und ausgeschaltet werden.
1 Führen Sie Schritt 1 bis 5 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.141) und rufen Sie den
Bildschirm “Geplante Ereign.” auf.
Eine Liste der registrierten Ladezeitpläne
wird angezeigt.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das Element auszuwählen, das
ein-/ausgeschaltet werden soll, und
drücken Sie dann auf .
Mit jedem Druck auf wird der
ausgewählte Ladezeitplan ein- bzw.
ausgeschaltet.
Wenn ein Ladezeitplan ausgeschal-
tet ist, wird er ignoriert und es

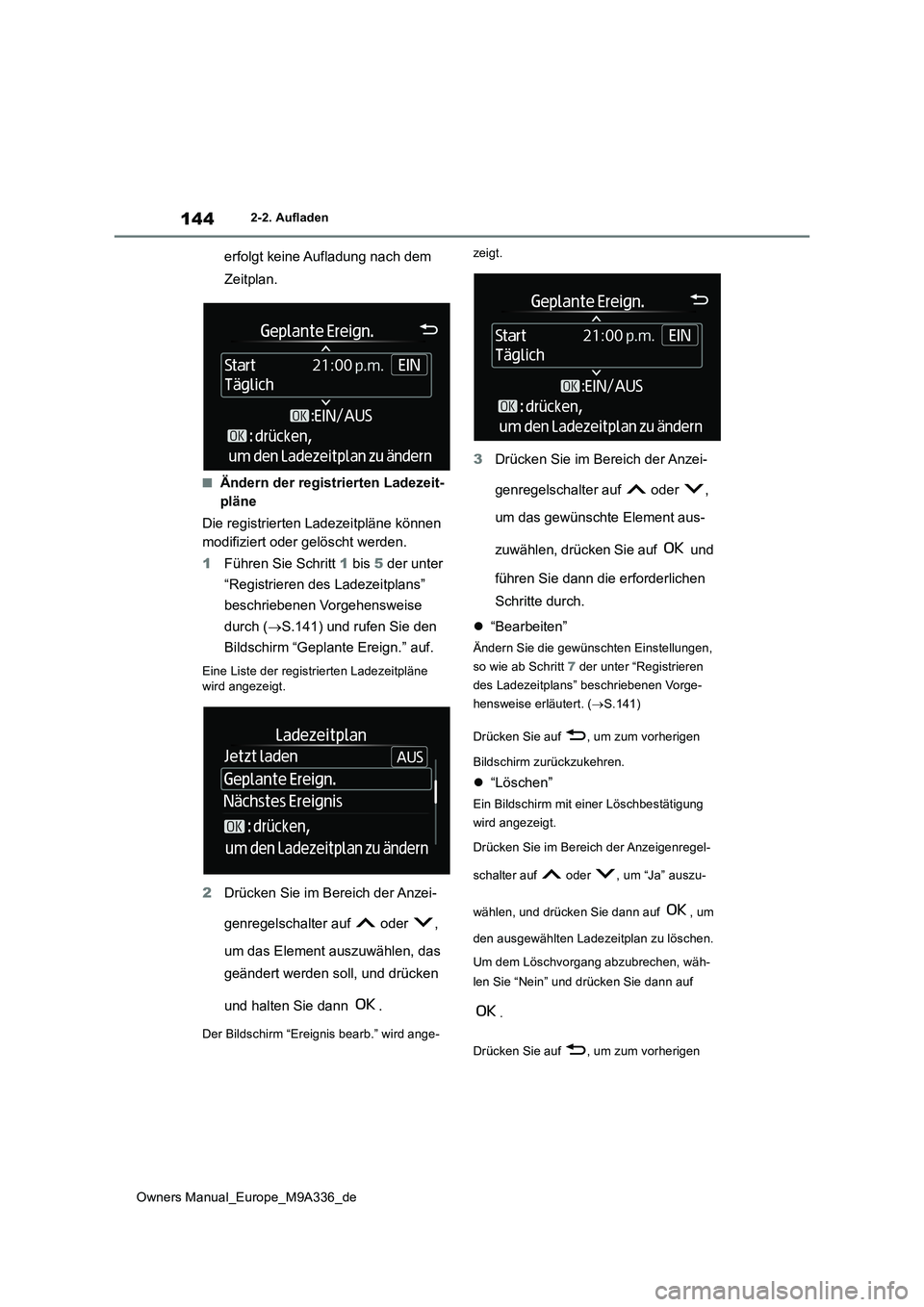

144
Owners Manual_Europe_M9A336_de
2-2. Aufladen
erfolgt keine Aufladung nach dem
Zeitplan.
■Ändern der registrierten Ladezeit-
pläne
Die registrierten Ladezeitpläne können
modifiziert oder gelöscht werden.
1 Führen Sie Schritt 1 bis 5 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.141) und rufen Sie den
Bildschirm “Geplante Ereign.” auf.
Eine Liste der registrierten Ladezeitpläne wird angezeigt.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das Element auszuwählen, das
geändert werden soll, und drücken
und halten Sie dann .
Der Bildschirm “Ereignis bearb.” wird ange-
zeigt.
3 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das gewünschte Element aus-
zuwählen, drücken Sie auf und
führen Sie dann die erforderlichen
Schritte durch.
 “Bearbeiten”
Ändern Sie die gewünschten Einstellungen,
so wie ab Schritt 7 der unter “Registrieren
des Ladezeitplans” beschriebenen Vorge-
hensweise erläutert. ( S.141)
Drücken Sie auf , um zum vorherigen
Bildschirm zurückzukehren.
 “Löschen”
Ein Bildschirm mit einer Löschbestätigung
wird angezeigt.
Drücken Sie im Bereich der Anzeigenregel-
schalter auf oder , um “Ja” auszu-
wählen, und drücken Sie dann auf , um
den ausgewählten Ladezeitplan zu löschen.
Um dem Löschvorgang abzubrechen, wäh-
len Sie “Nein” und drücken Sie dann auf
.
Drücken Sie auf , um zum vorherigen

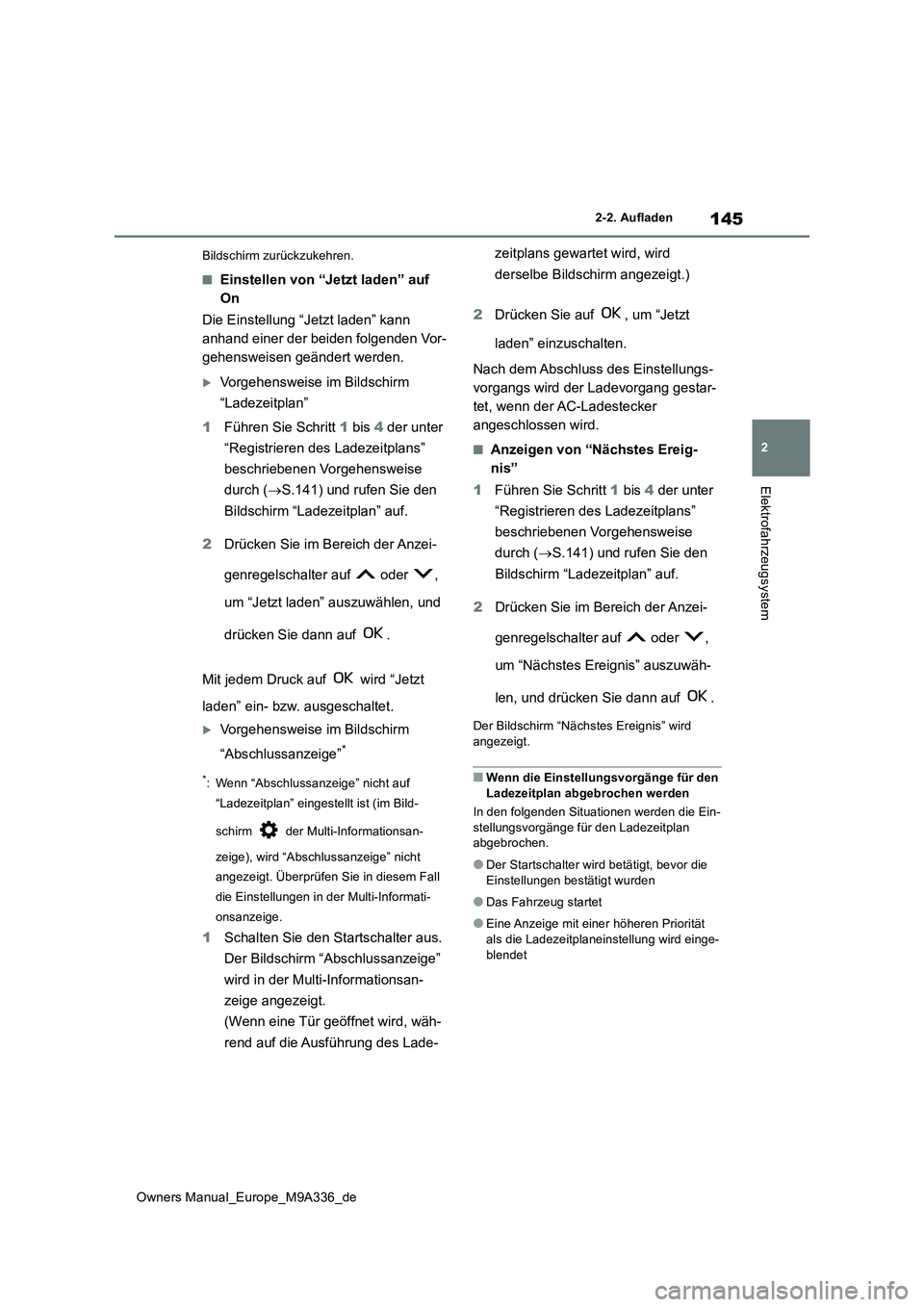

145
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
Bildschirm zurückzukehren.
■Einstellen von “Jetzt laden” auf
On
Die Einstellung “Jetzt laden” kann
anhand einer der beiden folgenden Vor-
gehensweisen geändert werden.
Vorgehensweise im Bildschirm
“Ladezeitplan”
1 Führen Sie Schritt 1 bis 4 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.141) und rufen Sie den
Bildschirm “Ladezeitplan” auf.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Jetzt laden” auszuwählen, und
drücken Sie dann auf .
Mit jedem Druck auf wird “Jetzt
laden” ein- bzw. ausgeschaltet.
Vorgehensweise im Bildschirm
“Abschlussanzeige”*
*: Wenn “Abschlussanzeige” nicht auf
“Ladezeitplan” eingestellt ist (im Bild-
schirm der Multi-Informationsan-
zeige), wird “Abschlussanzeige” nicht
angezeigt. Überprüfen Sie in diesem Fall
die Einstellungen in der Multi-Informati-
onsanzeige.
1 Schalten Sie den Startschalter aus.
Der Bildschirm “Abschlussanzeige”
wird in der Multi-Informationsan-
zeige angezeigt.
(Wenn eine Tür geöffnet wird, wäh-
rend auf die Ausführung des Lade-
zeitplans gewartet wird, wird
derselbe Bildschirm angezeigt.)
2 Drücken Sie auf , um “Jetzt
laden” einzuschalten.
Nach dem Abschluss des Einstellungs-
vorgangs wird der Ladevorgang gestar-
tet, wenn der AC-Ladestecker
angeschlossen wird.
■Anzeigen von “Nächstes Ereig-
nis”
1 Führen Sie Schritt 1 bis 4 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.141) und rufen Sie den
Bildschirm “Ladezeitplan” auf.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Nächstes Ereignis” auszuwäh-
len, und drücken Sie dann auf .
Der Bildschirm “Nächstes Ereignis” wird
angezeigt.
■Wenn die Einstellungsvorgänge für den
Ladezeitplan abgebrochen werden
In den folgenden Situationen werden die Ein- stellungsvorgänge für den Ladezeitplan abgebrochen.
●Der Startschalter wird betätigt, bevor die
Einstellungen bestätigt wurden
●Das Fahrzeug startet
●Eine Anzeige mit einer höheren Priorität als die Ladezeitplaneinstellung wird einge-
blendet

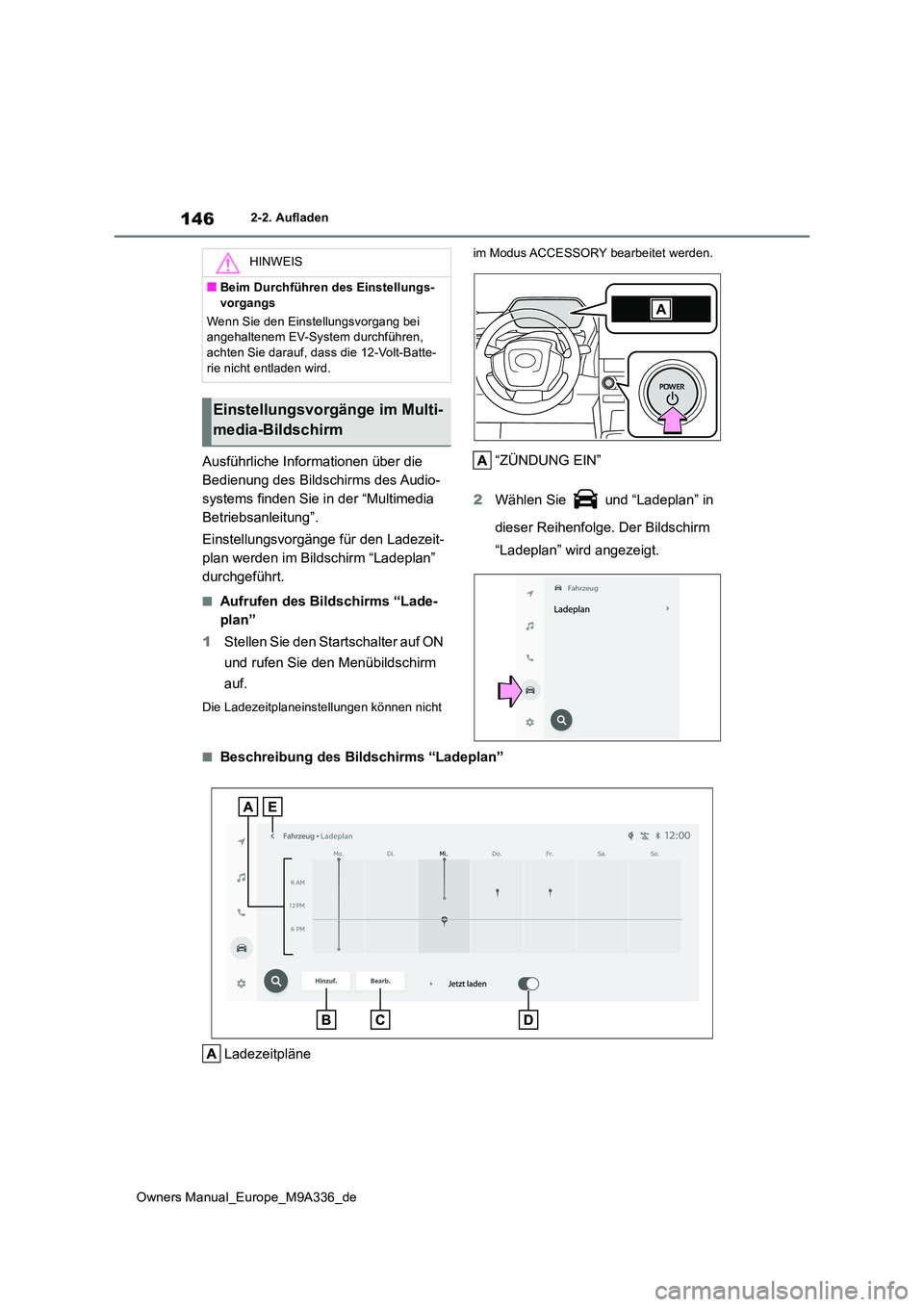

146
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Ausführliche Informationen über die
Bedienung des Bildschirms des Audio-
systems finden Sie in der “Multimedia
Betriebsanleitung”.
Einstellungsvorgänge für den Ladezeit-
plan werden im Bildschirm “Ladeplan”
durchgeführt.
■Aufrufen des Bildschirms “Lade-
plan”
1 Stellen Sie den Startschalter auf ON
und rufen Sie den Menübildschirm
auf.
Die Ladezeitplaneinstellungen können nicht
im Modus ACCESSORY bearbeitet werden.
“ZÜNDUNG EIN”
2 Wählen Sie und “Ladeplan” in
dieser Reihenfolge. Der Bildschirm
“Ladeplan” wird angezeigt.
■Beschreibung des Bildschirms “Ladeplan”
Ladezeitpläne
HINWEIS
■Beim Durchführen des Einstellungs-
vorgangs
Wenn Sie den Einstellungsvorgang bei angehaltenem EV-System durchführen, achten Sie darauf, dass die 12-Volt-Batte-
rie nicht entladen wird.
Einstellungsvorgänge im Multi-
media-Bildschirm
Fahrzeug

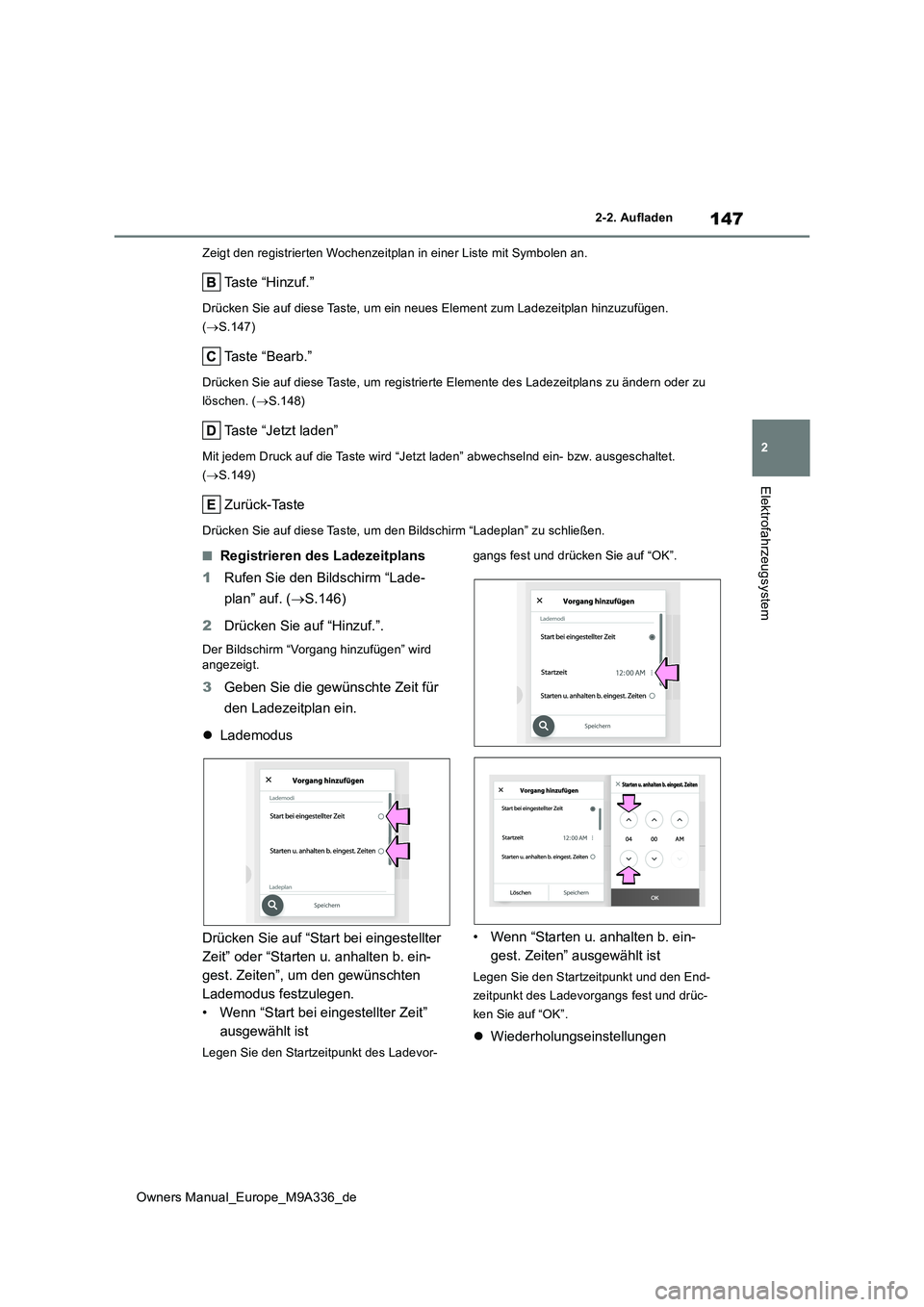

147
2
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Elektrofahrzeugsystem
Zeigt den registrierten Wochenzeitplan in einer Liste mit Symbolen an.
Taste “Hinzuf.”
Drücken Sie auf diese Taste, um ein neues Element zum Ladezeitplan hinzuzufügen.
( S.147)
Taste “Bearb.”
Drücken Sie auf diese Taste, um registrierte Elemente des Ladezeitplans zu ändern oder zu
löschen. ( S.148)
Taste “Jetzt laden”
Mit jedem Druck auf die Taste wird “Jetzt laden” abwechselnd ein- bzw. ausgeschaltet.
( S.149)
Zurück-Taste
Drücken Sie auf diese Taste, um den Bildschirm “Ladeplan” zu schließen.
■Registrieren des Ladezeitplans
1 Rufen Sie den Bildschirm “Lade-
plan” auf. ( S.146)
2 Drücken Sie auf “Hinzuf.”.
Der Bildschirm “Vorgang hinzufügen” wird angezeigt.
3 Geben Sie die gewünschte Zeit für
den Ladezeitplan ein.
 Lademodus
Drücken Sie auf “Start bei eingestellter
Zeit” oder “Starten u. anhalten b. ein-
gest. Zeiten”, um den gewünschten
Lademodus festzulegen.
• Wenn “Start bei eingestellter Zeit”
ausgewählt ist
Legen Sie den Startzeitpunkt des Ladevor-
gangs fest und drücken Sie auf “OK”.
• Wenn “Starten u. anhalten b. ein-
gest. Zeiten” ausgewählt ist
Legen Sie den Startzeitpunkt und den End-
zeitpunkt des Ladevorgangs fest und drüc-
ken Sie auf “OK”.
 Wiederholungseinstellungen

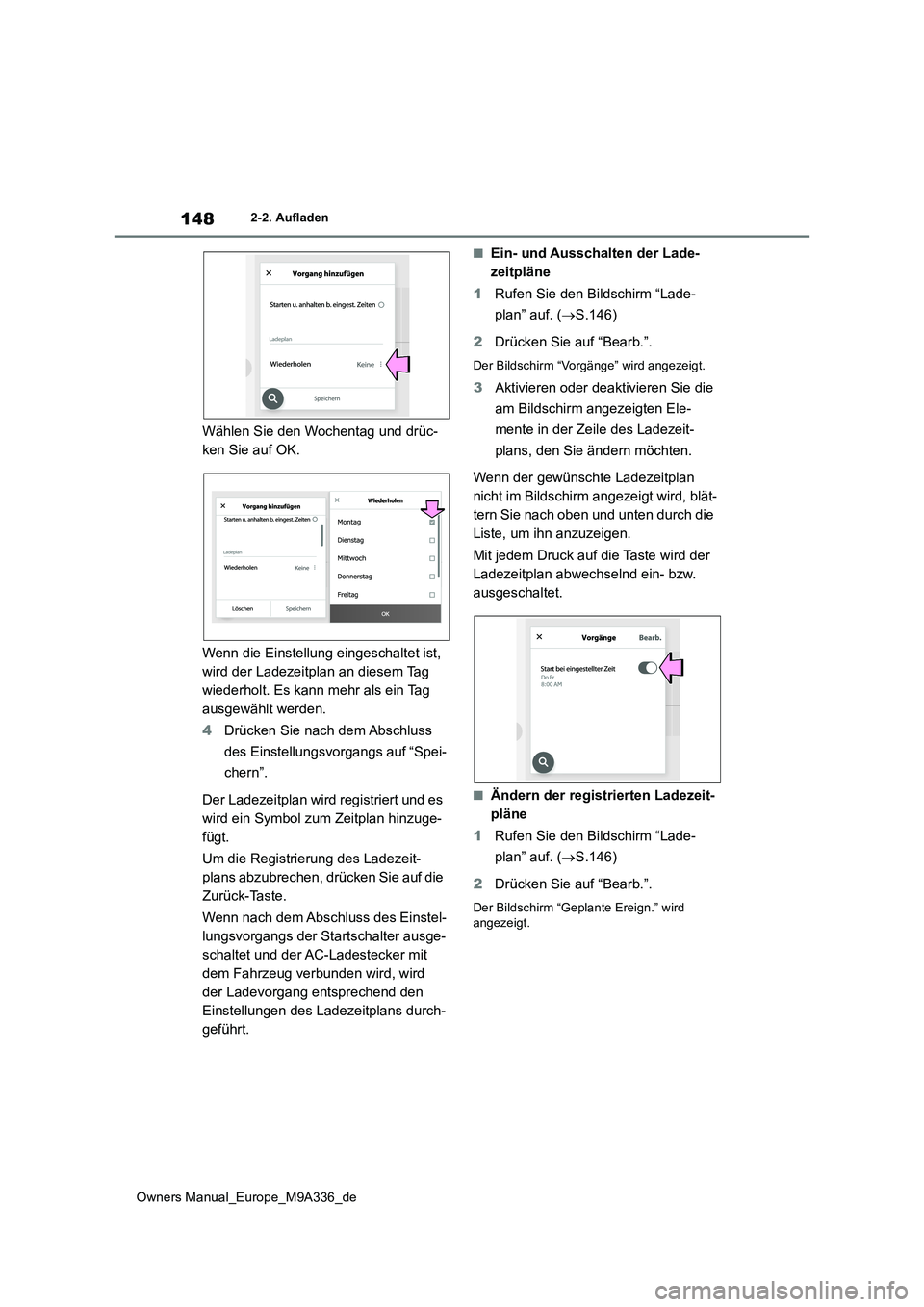

148
Owners Manual_Europe_M9A336_de
2-2. Aufladen
Wählen Sie den Wochentag und drüc-
ken Sie auf OK.
Wenn die Einstellung eingeschaltet ist,
wird der Ladezeitplan an diesem Tag
wiederholt. Es kann mehr als ein Tag
ausgewählt werden.
4 Drücken Sie nach dem Abschluss
des Einstellungsvorgangs auf “Spei-
chern”.
Der Ladezeitplan wird registriert und es
wird ein Symbol zum Zeitplan hinzuge-
fügt.
Um die Registrierung des Ladezeit-
plans abzubrechen, drücken Sie auf die
Zurück-Taste.
Wenn nach dem Abschluss des Einstel-
lungsvorgangs der Startschalter ausge-
schaltet und der AC-Ladestecker mit
dem Fahrzeug verbunden wird, wird
der Ladevorgang entsprechend den
Einstellungen des Ladezeitplans durch-
geführt.
■Ein- und Ausschalten der Lade-
zeitpläne
1 Rufen Sie den Bildschirm “Lade-
plan” auf. ( S.146)
2 Drücken Sie auf “Bearb.”.
Der Bildschirm “Vorgänge” wird angezeigt.
3Aktivieren oder deaktivieren Sie die
am Bildschirm angezeigten Ele-
mente in der Zeile des Ladezeit-
plans, den Sie ändern möchten.
Wenn der gewünschte Ladezeitplan
nicht im Bildschirm angezeigt wird, blät-
tern Sie nach oben und unten durch die
Liste, um ihn anzuzeigen.
Mit jedem Druck auf die Taste wird der
Ladezeitplan abwechselnd ein- bzw.
ausgeschaltet.
■Ändern der registrierten Ladezeit-
pläne
1 Rufen Sie den Bildschirm “Lade-
plan” auf. ( S.146)
2 Drücken Sie auf “Bearb.”.
Der Bildschirm “Geplante Ereign.” wird angezeigt.
