TOYOTA BZ4X 2022 Betriebsanleitungen (in German)

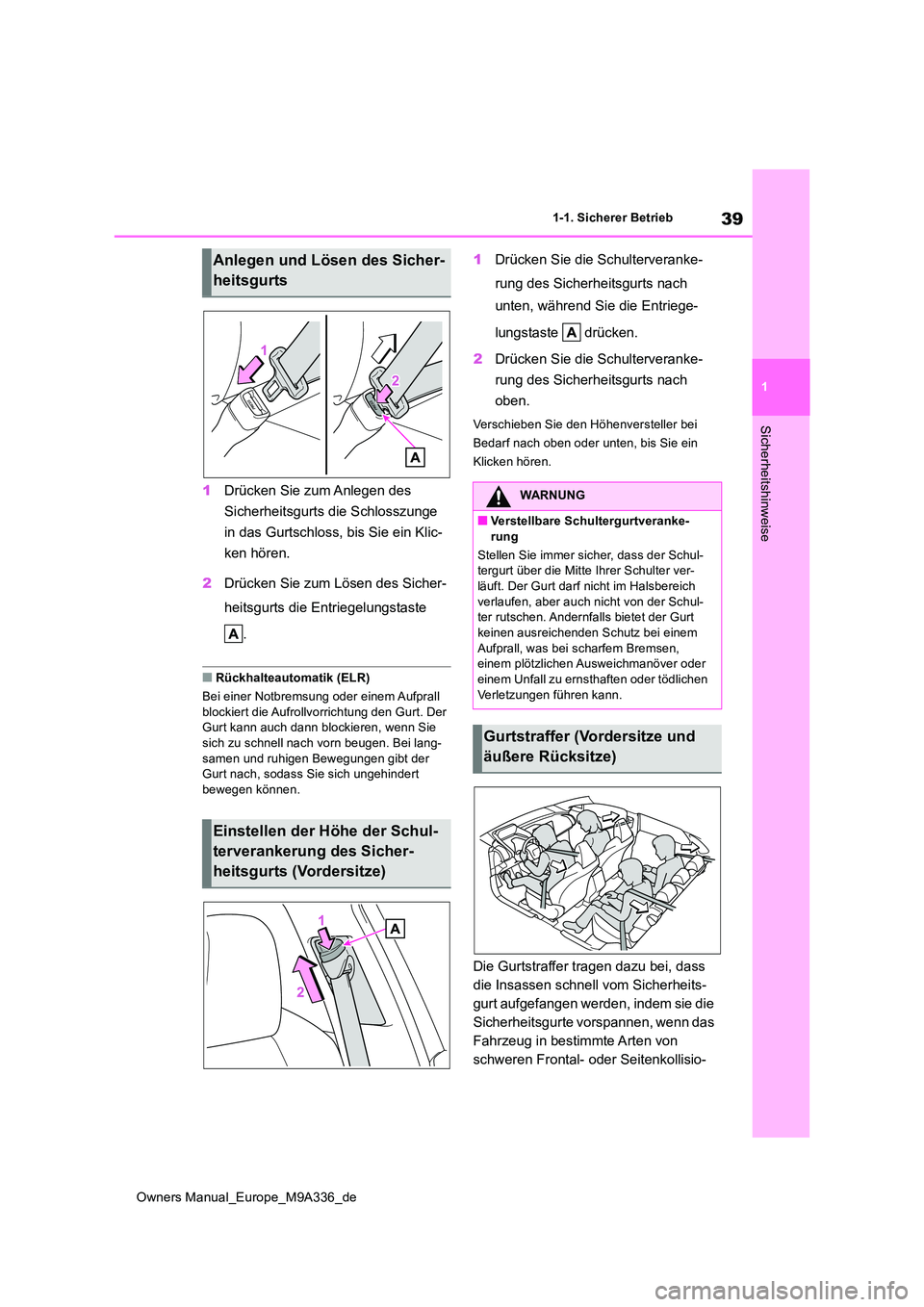

39
1
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
Sicherheitshinweise
1Drücken Sie zum Anlegen des
Sicherheitsgurts die Schlosszunge
in das Gurtschloss, bis Sie ein Klic-
ken hören.
2 Drücken Sie zum Lösen des Sicher-
heitsgurts die Entriegelungstaste
.
■Rückhalteautomatik (ELR)
Bei einer Notbremsung oder einem Aufprall
blockiert die Aufrollvorrichtung den Gurt. Der Gurt kann auch dann blockieren, wenn Sie sich zu schnell nach vorn beugen. Bei lang-
samen und ruhigen Bewegungen gibt der Gurt nach, sodass Sie sich ungehindert bewegen können.
1 Drücken Sie die Schulterveranke-
rung des Sicherheitsgurts nach
unten, während Sie die Entriege-
lungstaste drücken.
2 Drücken Sie die Schulterveranke-
rung des Sicherheitsgurts nach
oben.
Verschieben Sie den Höhenversteller bei
Bedarf nach oben oder unten, bis Sie ein
Klicken hören.
Die Gurtstraffer tragen dazu bei, dass
die Insassen schnell vom Sicherheits-
gurt aufgefangen werden, indem sie die
Sicherheitsgurte vorspannen, wenn das
Fahrzeug in bestimmte Arten von
schweren Frontal- oder Seitenkollisio-
Anlegen und Lösen des Sicher-
heitsgurts
Einstellen der Höhe der Schul-
terverankerung des Sicher-
heitsgurts (Vordersitze)
WARNUNG
■Verstellbare Schultergurtveranke-
rung
Stellen Sie immer sicher, dass der Schul- tergurt über die Mitte Ihrer Schulter ver-läuft. Der Gurt darf nicht im Halsbereich
verlaufen, aber auch nicht von der Schul- ter rutschen. Andernfalls bietet der Gurt keinen ausreichenden Schutz bei einem
Aufprall, was bei scharfem Bremsen, einem plötzlichen Ausweichmanöver oder
einem Unfall zu ernsthaften oder tödlichen Verletzungen führen kann.
Gurtstraffer (Vordersitze und
äußere Rücksitze)

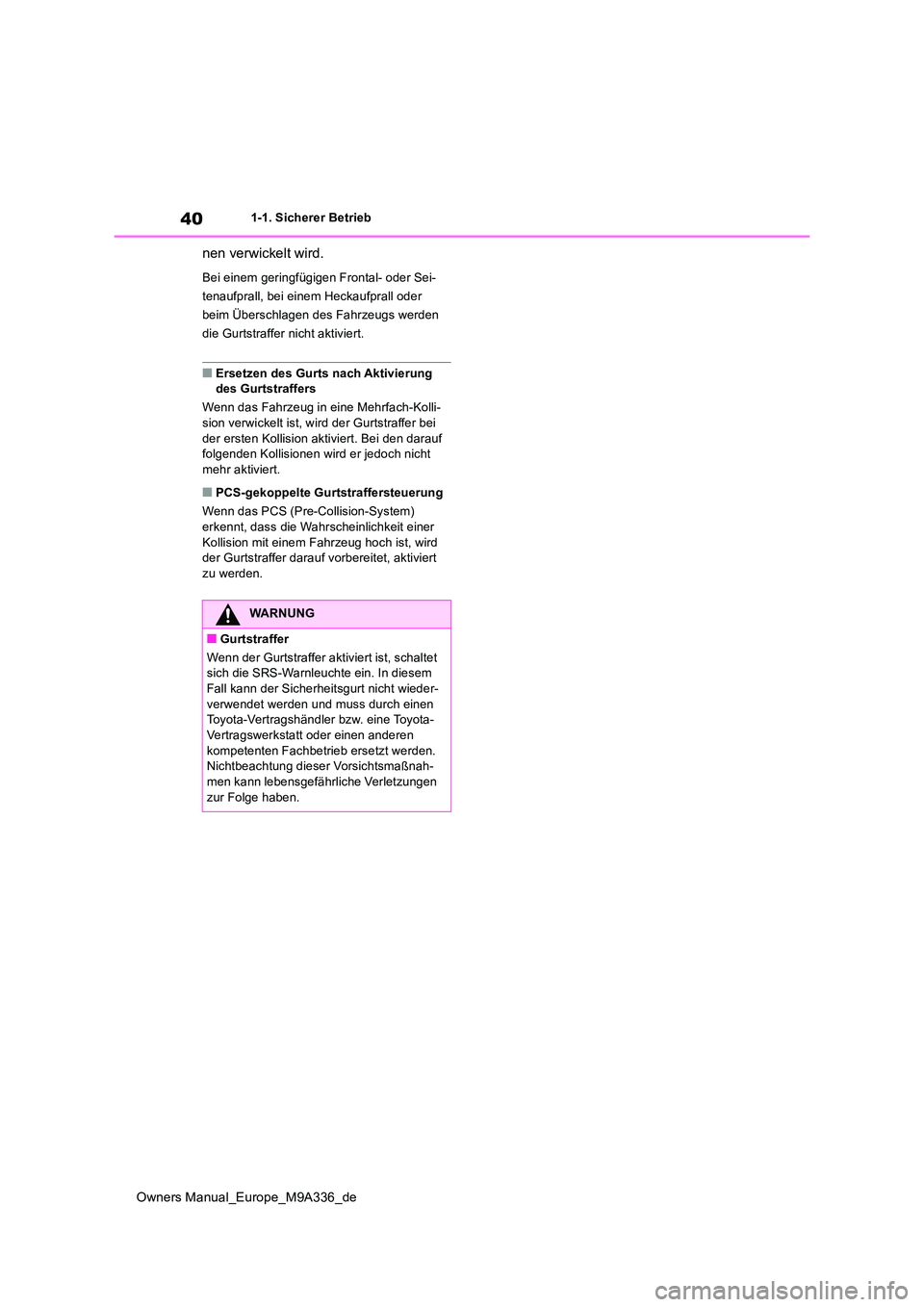

40
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
nen verwickelt wird.
Bei einem geringfügigen Frontal- oder Sei-
tenaufprall, bei einem Heckaufprall oder
beim Überschlagen des Fahrzeugs werden
die Gurtstraffer nicht aktiviert.
■Ersetzen des Gurts nach Aktivierung des Gurtstraffers
Wenn das Fahrzeug in eine Mehrfach-Kolli- sion verwickelt ist, wird der Gurtstraffer bei
der ersten Kollision aktiviert. Bei den darauf folgenden Kollisionen wird er jedoch nicht mehr aktiviert.
■PCS-gekoppelte Gurtstraffersteuerung
Wenn das PCS (Pre-Collision-System)
erkennt, dass die Wahrscheinlichkeit einer Kollision mit einem F ahrzeug hoch ist, wird der Gurtstraffer darauf vorbereitet, aktiviert
zu werden.
WARNUNG
■Gurtstraffer
Wenn der Gurtstraffer aktiviert ist, schaltet sich die SRS-Warnleuchte ein. In diesem
Fall kann der Sicherheitsgurt nicht wieder- verwendet werden und muss durch einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb ersetzt werden.Nichtbeachtung dieser Vorsichtsmaßnah-
men kann lebensgefährliche Verletzungen zur Folge haben.

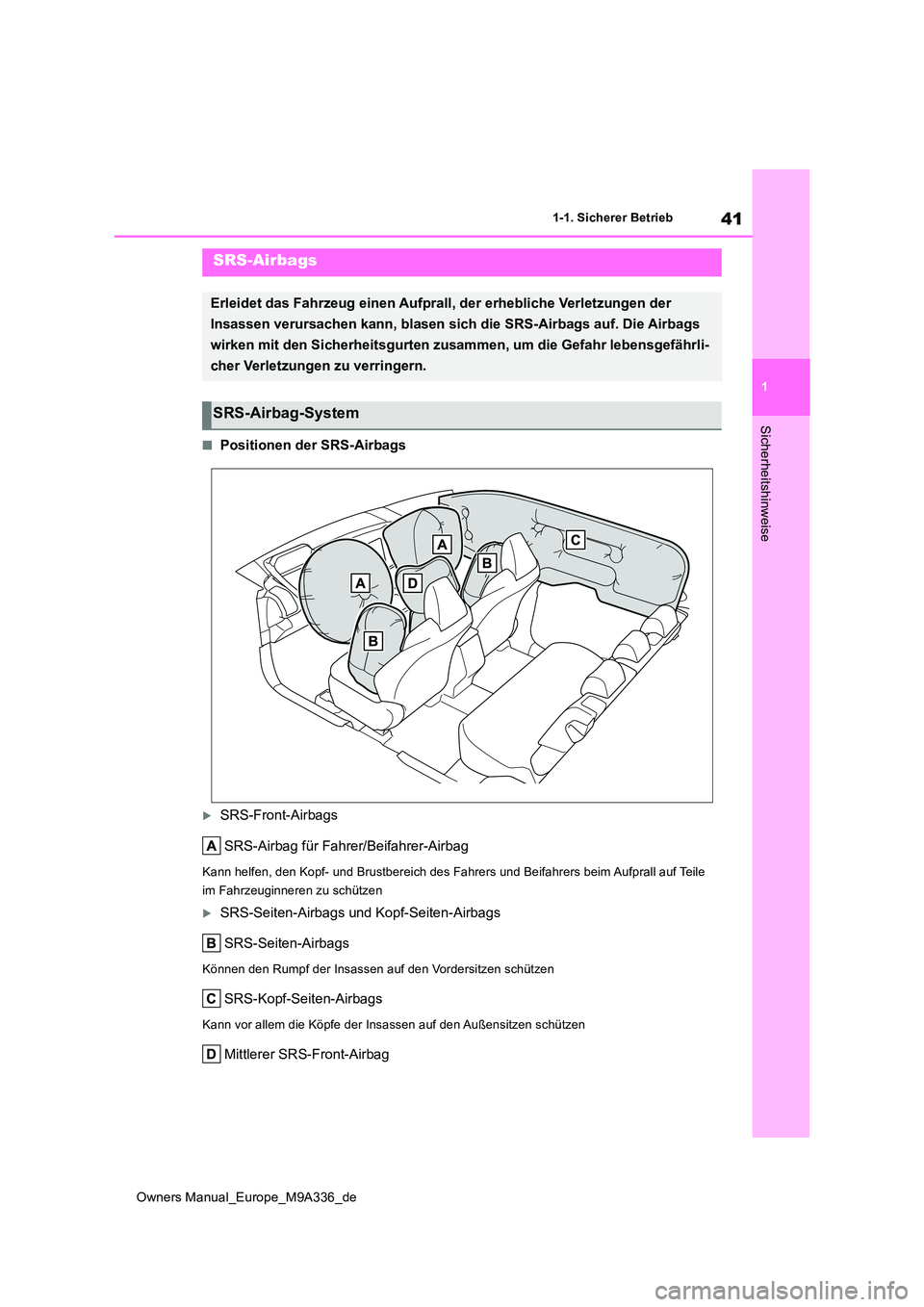

41
1
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
Sicherheitshinweise
■Positionen der SRS-Airbags
SRS-Front-Airbags
SRS-Airbag für Fahrer/Beifahrer-Airbag
Kann helfen, den Kopf- und Brustbereich des Fahrers und Beifahr ers beim Aufprall auf Teile
im Fahrzeuginneren zu schützen
SRS-Seiten-Airbags und Kopf-Seiten-Airbags
SRS-Seiten-Airbags
Können den Rumpf der Insassen auf den Vordersitzen schützen
SRS-Kopf-Seiten-Airbags
Kann vor allem die Köpfe der Insassen auf den Außensitzen schüt zen
Mittlerer SRS-Front-Airbag
SRS-Airbags
Erleidet das Fahrzeug einen Aufprall, der erhebliche Verletzungen der
Insassen verursachen kann, blasen sich die SRS-Airbags auf. Die Airbags
wirken mit den Sicherheitsgurten zusammen, um die Gefahr lebens gefährli-
cher Verletzungen zu verringern.
SRS-Airbag-System

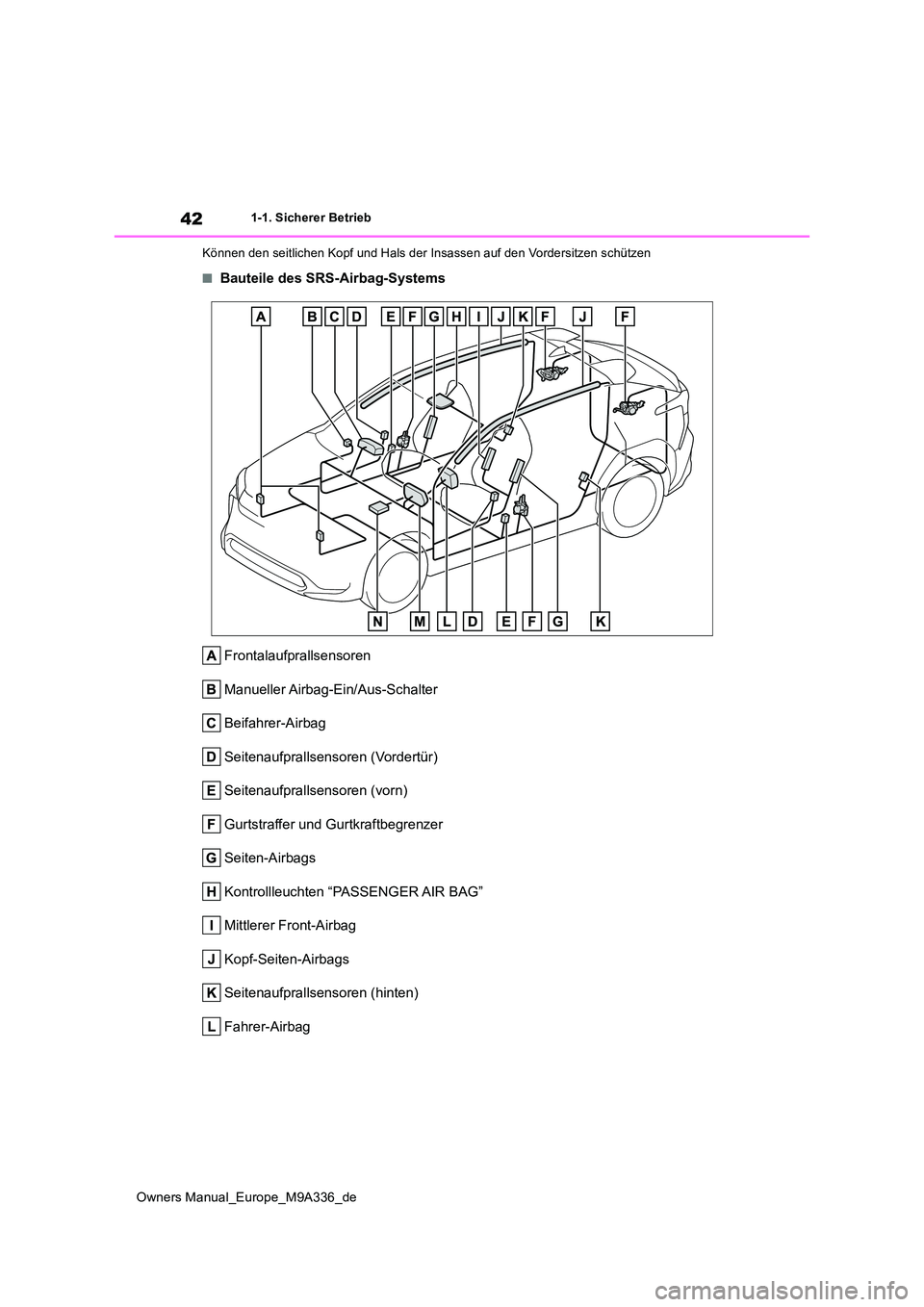

42
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
Können den seitlichen Kopf und Hals der Insassen auf den Vorder sitzen schützen
■Bauteile des SRS-Airbag-Systems
Frontalaufprallsensoren
Manueller Airbag-Ein/Aus-Schalter
Beifahrer-Airbag
Seitenaufprallsensoren (Vordertür)
Seitenaufprallsensoren (vorn)
Gurtstraffer und Gurtkraftbegrenzer
Seiten-Airbags
Kontrollleuchten “PASSENGER AIR BAG”
Mittlerer Front-Airbag
Kopf-Seiten-Airbags
Seitenaufprallsensoren (hinten)
Fahrer-Airbag

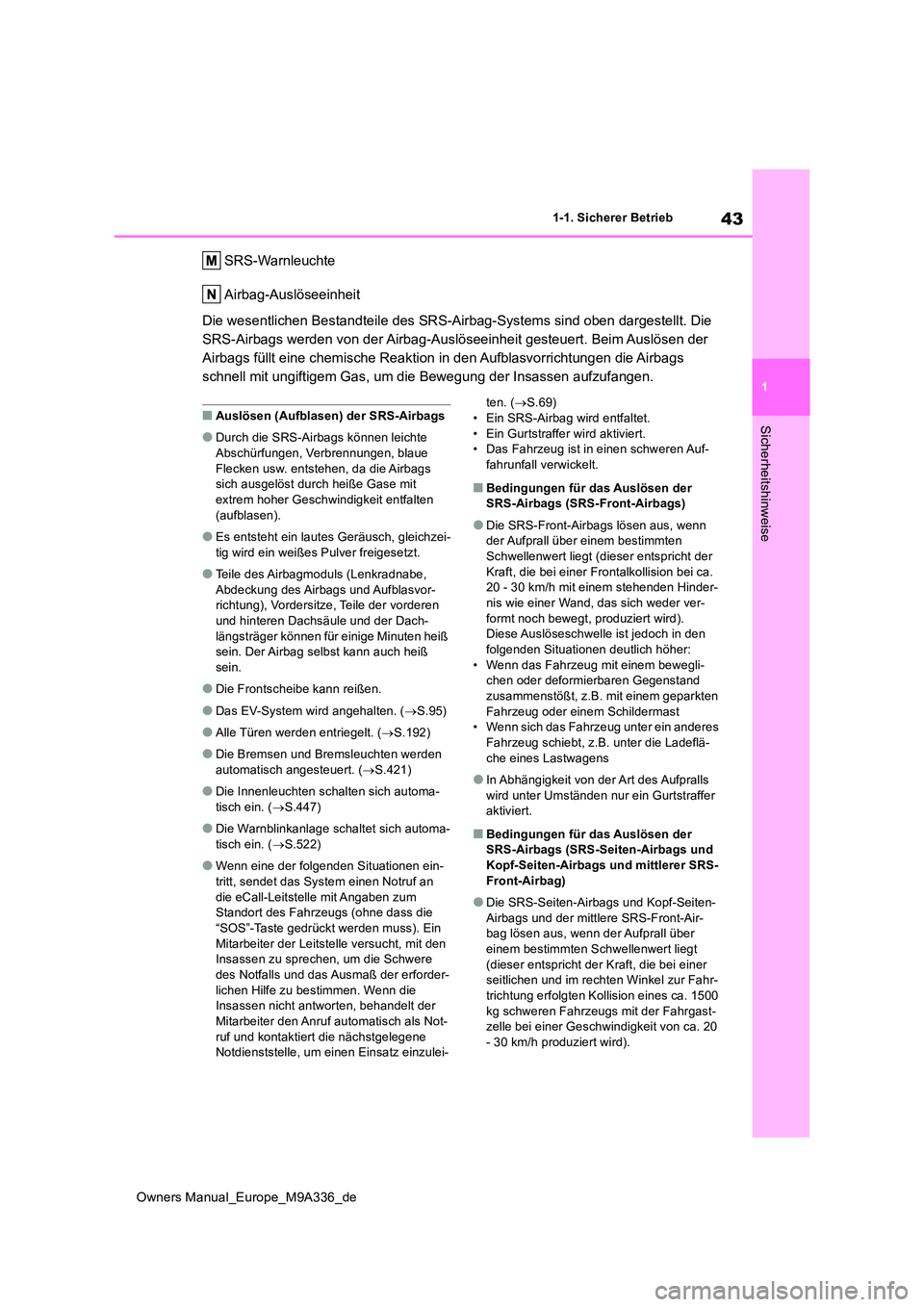

43
1
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
Sicherheitshinweise
SRS-Warnleuchte
Airbag-Auslöseeinheit
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben dargestellt. Die
SRS-Airbags werden von der Airbag-Auslöseeinheit gesteuert. Bei m Auslösen der
Airbags füllt eine chemische Reaktion in den Aufblasvorrichtung en die Airbags
schnell mit ungiftigem Gas, um die Bewegung der Insassen aufzuf angen.
■Auslösen (Aufblasen) der SRS-Airbags
●Durch die SRS-Airbags können leichte Abschürfungen, Verbrennungen, blaue
Flecken usw. entstehen, da die Airbags sich ausgelöst durch heiße Gase mit extrem hoher Geschwindigkeit entfalten
(aufblasen).
●Es entsteht ein lautes Geräusch, gleichzei-
tig wird ein weißes Pulver freigesetzt.
●Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvor- richtung), Vordersitze, Teile der vorderen und hinteren Dachsäule und der Dach-
längsträger können für einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
●Die Frontscheibe kann reißen.
●Das EV-System wird angehalten. ( S.95)
●Alle Türen werden entriegelt. (S.192)
●Die Bremsen und Bremsleuchten werden automatisch angesteuert. ( S.421)
●Die Innenleuchten schalten sich automa- tisch ein. ( S.447)
●Die Warnblinkanlage schaltet sich automa- tisch ein. ( S.522)
●Wenn eine der folgenden Situationen ein- tritt, sendet das System einen Notruf an
die eCall-Leitstelle mit Angaben zum Standort des Fahrzeugs (ohne dass die “SOS”-Taste gedrückt werden muss). Ein
Mitarbeiter der Leitstelle versucht, mit den Insassen zu sprechen, um die Schwere des Notfalls und das Ausmaß der erforder-
lichen Hilfe zu bestimmen. Wenn die Insassen nicht antworten, behandelt der Mitarbeiter den Anruf automatisch als Not-
ruf und kontaktiert die nächstgelegene Notdienststelle, um einen Einsatz einzulei-
ten. ( S.69)
• Ein SRS-Airbag wird entfaltet. • Ein Gurtstraffer wird aktiviert.• Das Fahrzeug ist in einen schweren Auf-
fahrunfall verwickelt.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten Schwellenwert liegt (dieser entspricht der
Kraft, die bei einer Frontalkollision bei ca. 20 - 30 km/h mit einem stehenden Hinder-nis wie einer Wand, das sich weder ver-
formt noch bewegt, produziert wird). Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:
• Wenn das Fahrzeug mit einem bewegli- chen oder deformier baren Gegenstand zusammenstößt, z.B. mit einem geparkten
Fahrzeug oder einem Schildermast • Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z.B. unter die Ladeflä-
che eines Lastwagens
●In Abhängigkeit von der A rt des Aufpralls
wird unter Umständen nur ein Gurtstraffer aktiviert.
■Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und
Kopf-Seiten-Airbags und mittlerer SRS- Front-Airbag)
●Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags und der mittlere SRS-Front-Air-bag lösen aus, wenn der Aufprall über
einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer seitlichen und im rechten Winkel zur Fahr-
trichtung erfolgten Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgast-zelle bei einer Geschwindigkeit von ca. 20
- 30 km/h produziert wird).

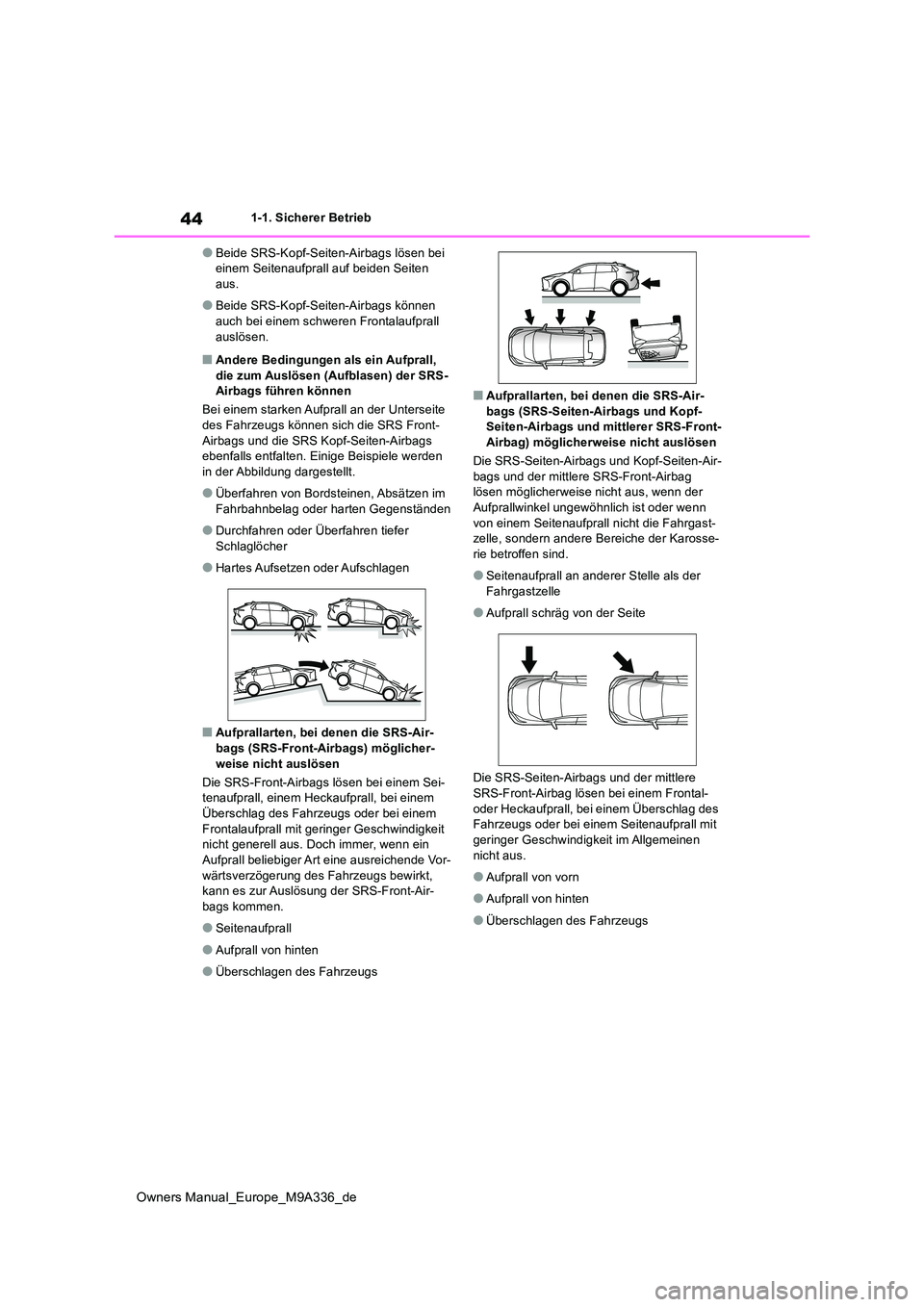

44
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
●Beide SRS-Kopf-Seiten-Airbags lösen bei einem Seitenaufprall auf beiden Seiten aus.
●Beide SRS-Kopf-Seiten-Airbags können auch bei einem schweren Frontalaufprall
auslösen.
■Andere Bedingungen als ein Aufprall, die zum Auslösen (Aufblasen) der SRS-Airbags führen können
Bei einem starken Aufprall an der Unterseite
des Fahrzeugs können sich die SRS Front- Airbags und die SRS Kopf-Seiten-Airbags ebenfalls entfalten. Einige Beispiele werden
in der Abbildung dargestellt.
●Überfahren von Bordst einen, Absätzen im
Fahrbahnbelag oder harten Gegenständen
●Durchfahren oder Überfahren tiefer
Schlaglöcher
●Hartes Aufsetzen oder Aufschlagen
■Aufprallarten, bei denen die SRS-Air- bags (SRS-Front-Airbags) möglicher-
weise nicht auslösen
Die SRS-Front-Airbags lösen bei einem Sei- tenaufprall, einem Heckaufprall, bei einem Überschlag des Fahrzeugs oder bei einem
Frontalaufprall mit geringer Geschwindigkeit nicht generell aus. Doch immer, wenn ein Aufprall beliebiger Art eine ausreichende Vor-
wärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der SRS-Front-Air-bags kommen.
●Seitenaufprall
●Aufprall von hinten
●Überschlagen des Fahrzeugs
■Aufprallarten, bei denen die SRS-Air-bags (SRS-Seiten-Airbags und Kopf-Seiten-Airbags und mittlerer SRS-Front-
Airbag) möglicherweise nicht auslösen
Die SRS-Seiten-Airbags und Kopf-Seiten-Air- bags und der mittlere SRS-Front-Airbag lösen möglicherweise nicht aus, wenn der
Aufprallwinkel ungewöhnlich ist oder wenn von einem Seitenaufprall nicht die Fahrgast-zelle, sondern andere Bereiche der Karosse-
rie betroffen sind.
●Seitenaufprall an anderer Stelle als der
Fahrgastzelle
●Aufprall schräg von der Seite
Die SRS-Seiten-Airbags und der mittlere SRS-Front-Airbag lösen bei einem Frontal-
oder Heckaufprall, bei einem Überschlag des Fahrzeugs oder bei einem Seitenaufprall mit geringer Geschwindigkeit im Allgemeinen
nicht aus.
●Aufprall von vorn
●Aufprall von hinten
●Überschlagen des Fahrzeugs

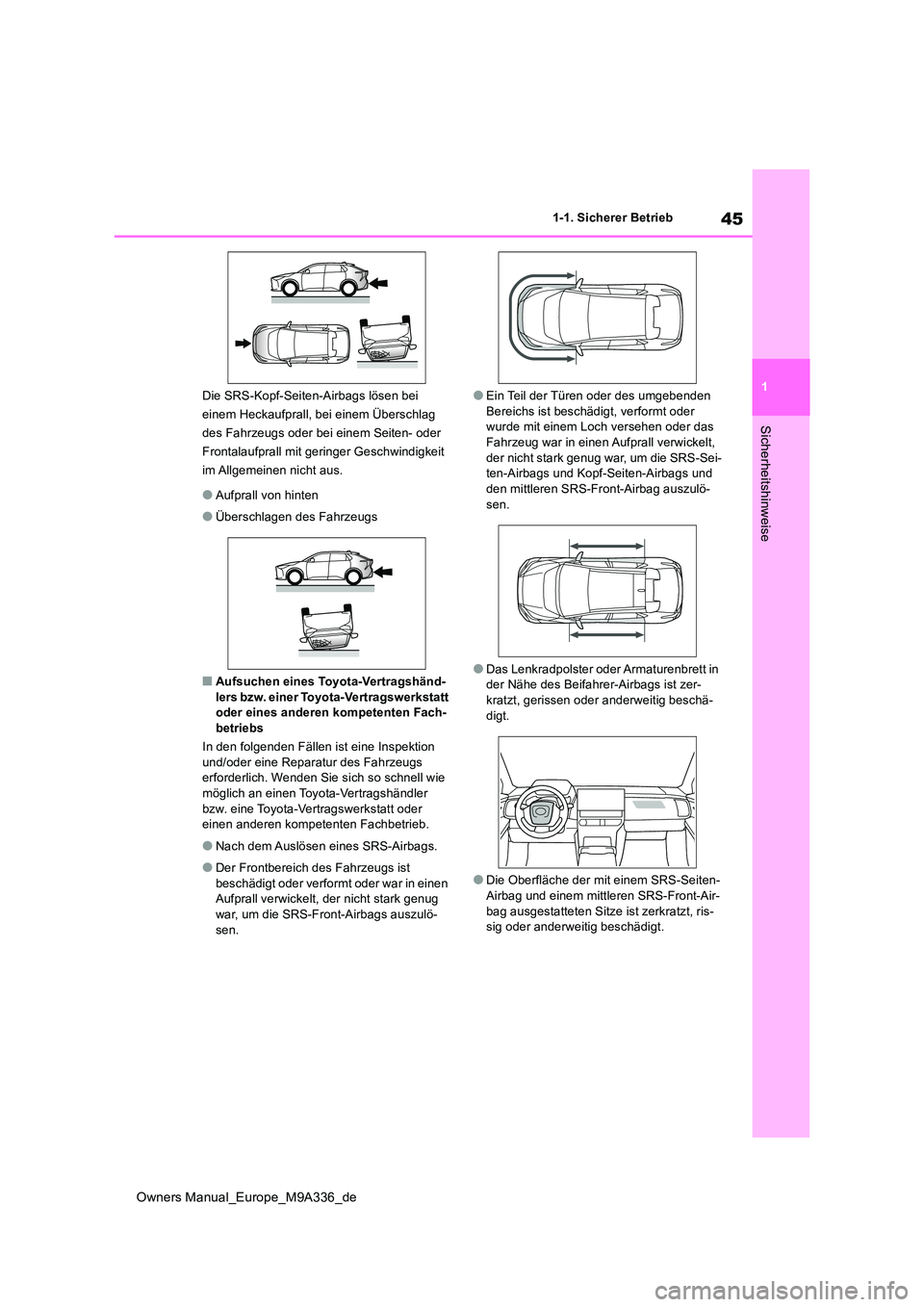

45
1
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
Sicherheitshinweise
Die SRS-Kopf-Seiten-Airbags lösen bei
einem Heckaufprall, bei einem Überschlag
des Fahrzeugs oder bei einem Seiten- oder
Frontalaufprall mit geringer Geschwindigkeit
im Allgemeinen nicht aus.
●Aufprall von hinten
●Überschlagen des Fahrzeugs
■Aufsuchen eines Toyota-Vertragshänd-
lers bzw. einer Toyota-Vertragswerkstatt oder eines anderen kompetenten Fach-betriebs
In den folgenden Fällen ist eine Inspektion
und/oder eine Reparatur des Fahrzeugs erforderlich. Wenden Sie sich so schnell wie möglich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Nach dem Auslösen eines SRS-Airbags.
●Der Frontbereich des Fahrzeugs ist
beschädigt oder verformt oder war in einen Aufprall verwickelt, der nicht stark genug war, um die SRS-Front-Airbags auszulö-
sen.
●Ein Teil der Türen oder des umgebenden Bereichs ist beschädigt, verformt oder wurde mit einem Loch versehen oder das
Fahrzeug war in einen Aufprall verwickelt, der nicht stark genug war, um die SRS-Sei-ten-Airbags und Kopf-Seiten-Airbags und
den mittleren SRS-Front-Airbag auszulö- sen.
●Das Lenkradpolster oder Armaturenbrett in der Nähe des Beifahrer-Airbags ist zer-kratzt, gerissen oder anderweitig beschä-
digt.
●Die Oberfläche der mit einem SRS-Seiten-
Airbag und einem mittleren SRS-Front-Air- bag ausgestatteten Sitze ist zerkratzt, ris-sig oder anderweitig beschädigt.

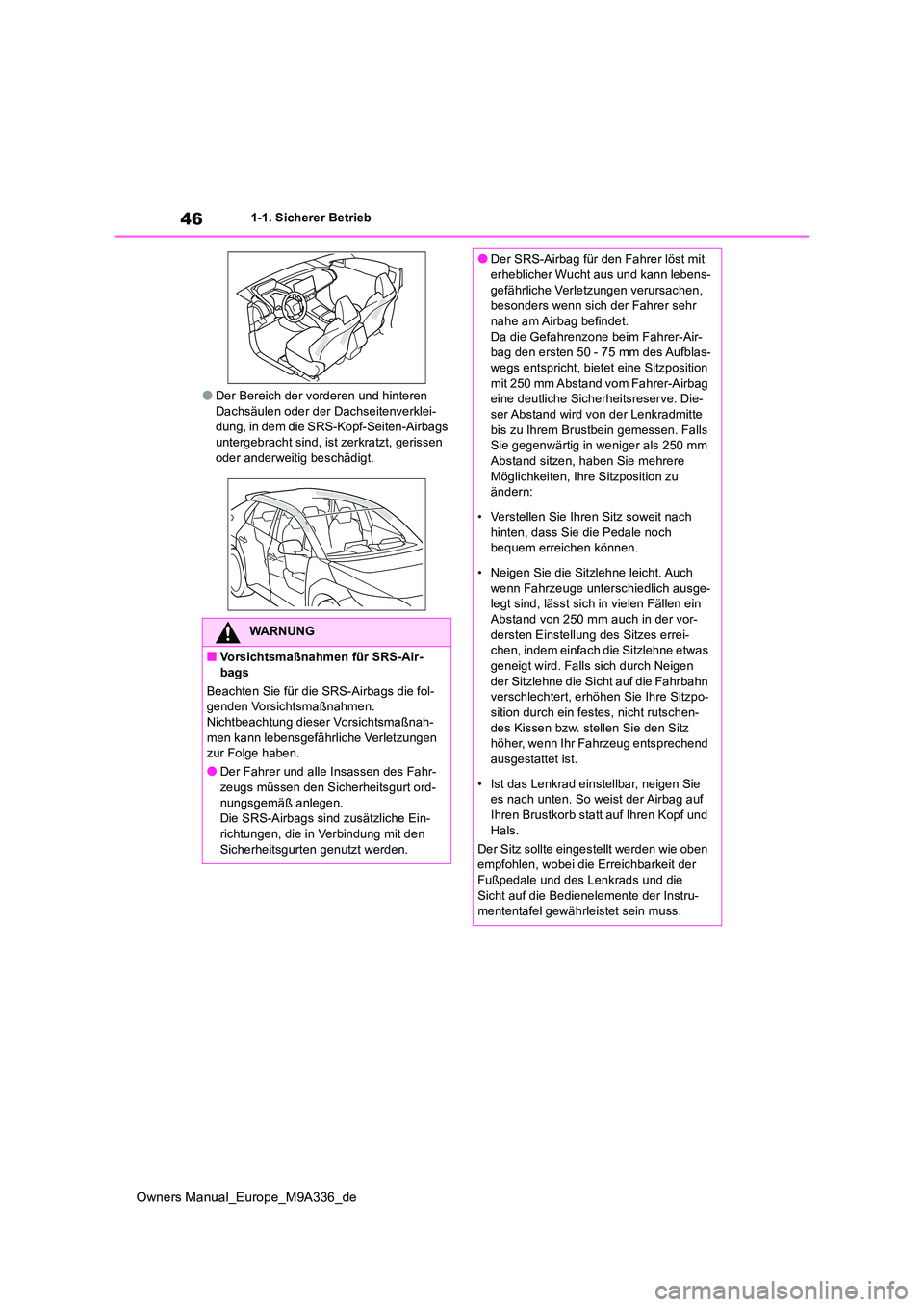

46
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
●Der Bereich der vorderen und hinteren Dachsäulen oder der Dachseitenverklei-dung, in dem die SRS-Kopf-Seiten-Airbags
untergebracht sind, ist zerkratzt, gerissen oder anderweitig beschädigt.
WARNUNG
■Vorsichtsmaßnahmen für SRS-Air-
bags
Beachten Sie für die SRS-Airbags die fol- genden Vorsichtsmaßnahmen.Nichtbeachtung dieser Vorsichtsmaßnah-
men kann lebensgefährliche Verletzungen zur Folge haben.
●Der Fahrer und alle Insassen des Fahr-
zeugs müssen den Si cherheitsgurt ord- nungsgemäß anlegen.Die SRS-Airbags sind zusätzliche Ein-
richtungen, die in Verbindung mit den Sicherheitsgurten genutzt werden.
●Der SRS-Airbag für den Fahrer löst mit erheblicher Wucht aus und kann lebens-
gefährliche Verletzungen verursachen, besonders wenn sich der Fahrer sehr nahe am Airbag befindet.
Da die Gefahrenzone beim Fahrer-Air- bag den ersten 50 - 75 mm des Aufblas-wegs entspricht, bietet eine Sitzposition
mit 250 mm Abstand vom Fahrer-Airbag eine deutliche Sicherheitsreserve. Die-ser Abstand wird von der Lenkradmitte
bis zu Ihrem Brustbein gemessen. Falls Sie gegenwärtig in weniger als 250 mm Abstand sitzen, haben Sie mehrere
Möglichkeiten, Ihre Sitzposition zu ändern:
• Verstellen Sie Ihren Sitz soweit nach
hinten, dass Sie die Pedale noch bequem erreichen können.
• Neigen Sie die Sitzlehne leicht. Auch
wenn Fahrzeuge unterschiedlich ausge- legt sind, lässt sich in vielen Fällen ein Abstand von 250 mm auch in der vor-
dersten Einstellung des Sitzes errei- chen, indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch Neigen
der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie Ihre Sitzpo-sition durch ein festes, nicht rutschen-
des Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug entsprechend ausgestattet ist.
• Ist das Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf Ihren Brustkorb statt auf Ihren Kopf und
Hals.
Der Sitz sollte eingestellt werden wie oben empfohlen, wobei die Erreichbarkeit der Fußpedale und des Lenkrads und die
Sicht auf die Bedienelemente der Instru- mententafel gewährleistet sein muss.

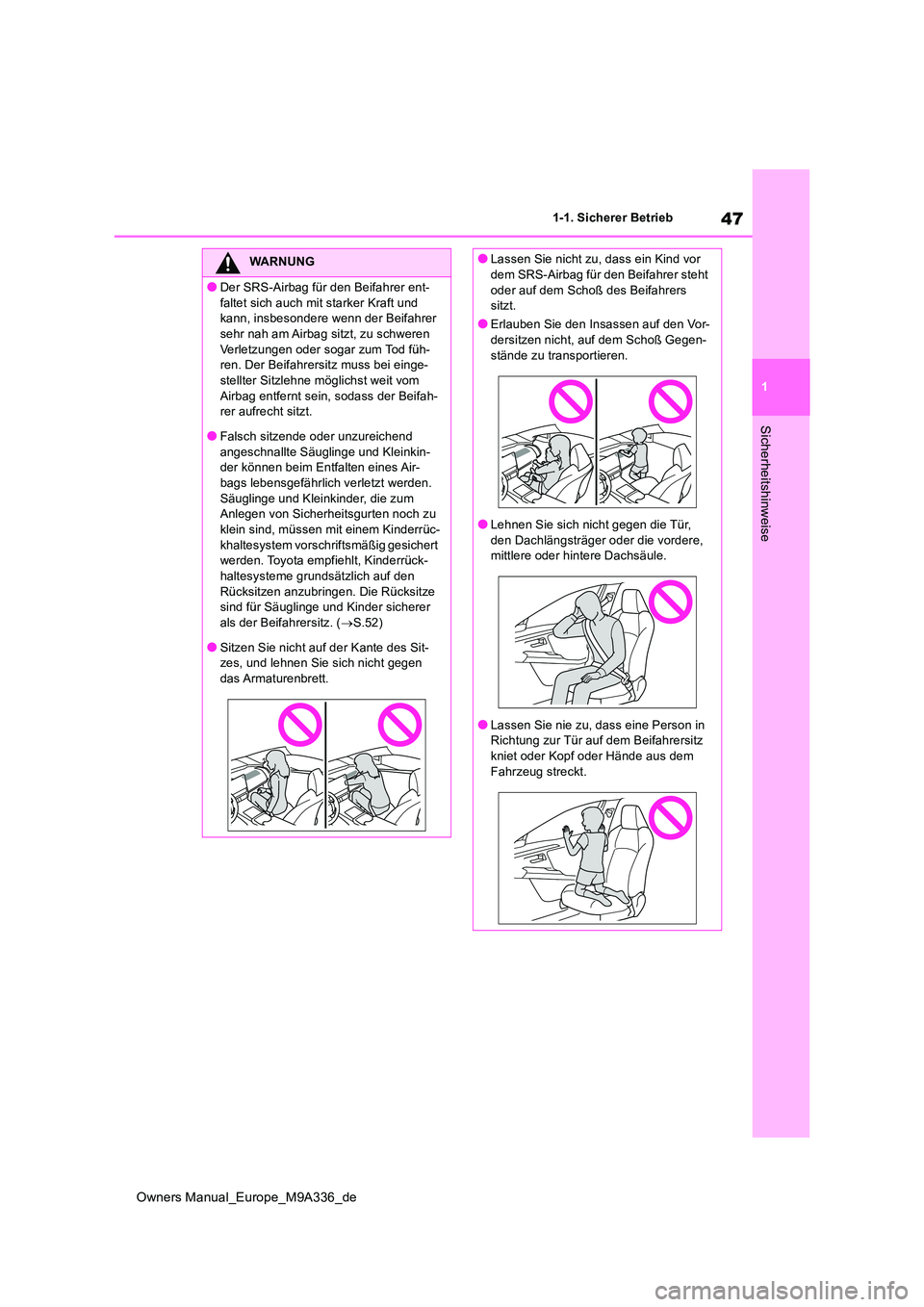

47
1
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
Sicherheitshinweise
WARNUNG
●Der SRS-Airbag für den Beifahrer ent-
faltet sich auch mit starker Kraft und kann, insbesondere wenn der Beifahrer sehr nah am Airbag sitzt, zu schweren
Verletzungen oder sogar zum Tod füh- ren. Der Beifahrersitz muss bei einge-stellter Sitzlehne möglichst weit vom
Airbag entfernt sein, sodass der Beifah- rer aufrecht sitzt.
●Falsch sitzende oder unzureichend
angeschnallte Säuglinge und Kleinkin- der können beim Entfalten eines Air-bags lebensgefährlich verletzt werden.
Säuglinge und Kleinkinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen mit einem Kinderrüc-
khaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt, Kinderrück-haltesysteme grundsätzlich auf den
Rücksitzen anzubringen. Die Rücksitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz. ( S.52)
●Sitzen Sie nicht auf der Kante des Sit- zes, und lehnen Sie sich nicht gegen das Armaturenbrett.
●Lassen Sie nicht zu, dass ein Kind vor dem SRS-Airbag für den Beifahrer steht
oder auf dem Schoß des Beifahrers sitzt.
●Erlauben Sie den Insassen auf den Vor-dersitzen nicht, auf dem Schoß Gegen-
stände zu transportieren.
●Lehnen Sie sich nicht gegen die Tür,
den Dachlängsträger oder die vordere, mittlere oder hintere Dachsäule.
●Lassen Sie nie zu, dass eine Person in Richtung zur Tür auf dem Beifahrersitz kniet oder Kopf oder Hände aus dem
Fahrzeug streckt.

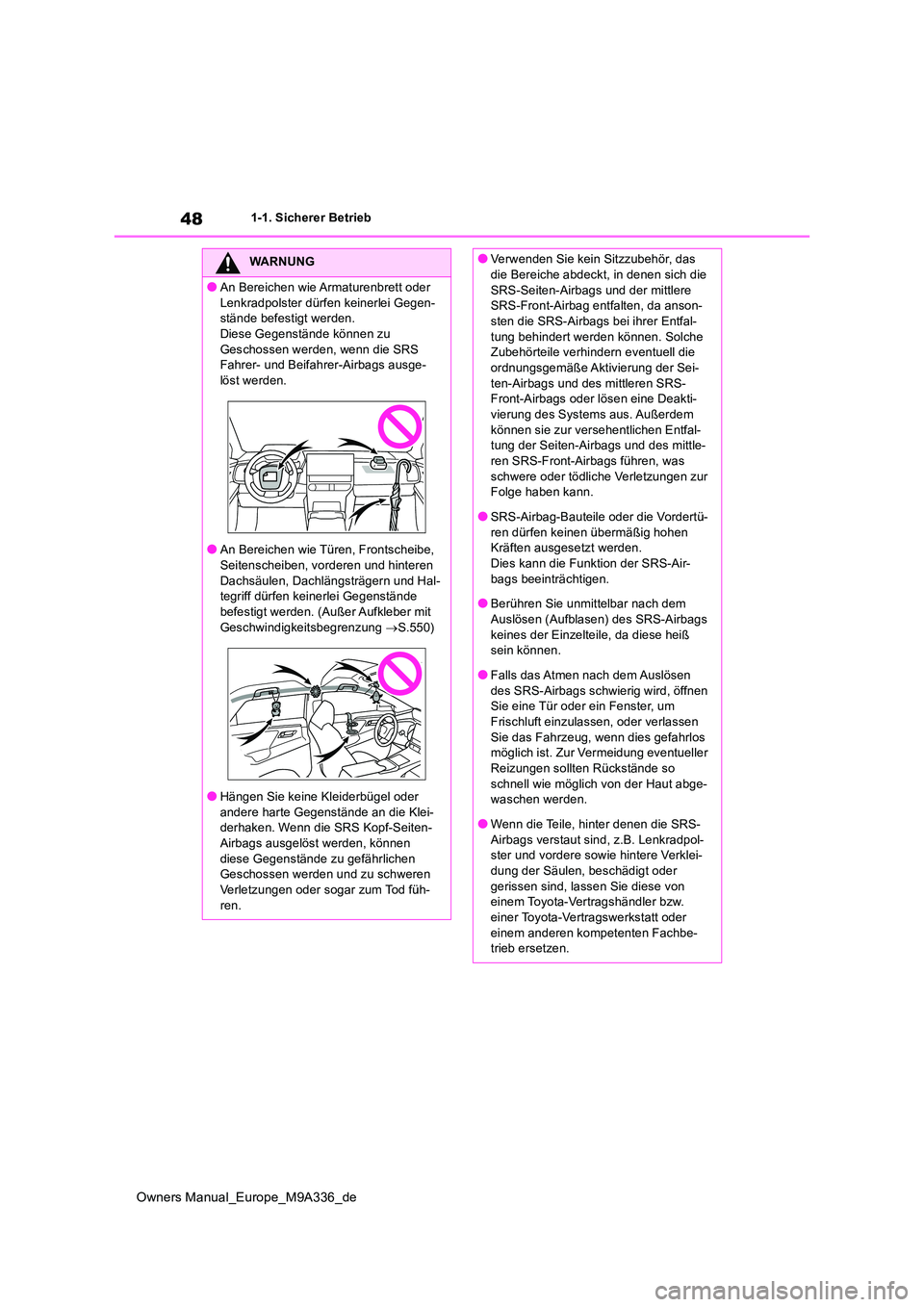

48
Owners Manual_Europe_M9A336_de
1-1. Sicherer Betrieb
WARNUNG
●An Bereichen wie Armaturenbrett oder
Lenkradpolster dürfen keinerlei Gegen- stände befestigt werden.Diese Gegenstände können zu
Geschossen werden, wenn die SRS Fahrer- und Beifahrer-Airbags ausge-löst werden.
●An Bereichen wie Türen, Frontscheibe, Seitenscheiben, vorderen und hinteren
Dachsäulen, Dachlängsträgern und Hal- tegriff dürfen keinerlei Gegenstände befestigt werden. (Außer Aufkleber mit
Geschwindigkeitsbegrenzung S.550)
●Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Klei-derhaken. Wenn die SRS Kopf-Seiten-
Airbags ausgelöst werden, können diese Gegenstände zu gefährlichen Geschossen werden und zu schweren
Verletzungen oder sogar zum Tod füh- ren.
●Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, in denen sich die
SRS-Seiten-Airbags und der mittlere SRS-Front-Airbag entfalten, da anson-sten die SRS-Airbags bei ihrer Entfal-
tung behindert werden können. Solche Zubehörteile verhindern eventuell die ordnungsgemäße Aktivierung der Sei-
ten-Airbags und des mittleren SRS- Front-Airbags oder lösen eine Deakti-vierung des Systems aus. Außerdem
können sie zur versehentlichen Entfal- tung der Seiten-Airbags und des mittle-ren SRS-Front-Airbags führen, was
schwere oder tödliche Verletzungen zur Folge haben kann.
●SRS-Airbag-Bauteile oder die Vordertü-
ren dürfen keinen übermäßig hohen Kräften ausgesetzt werden.Dies kann die Funktion der SRS-Air-
bags beeinträchtigen.
●Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags
keines der Einzelteile, da diese heiß sein können.
●Falls das Atmen nach dem Auslösen
des SRS-Airbags schwierig wird, öffnen Sie eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen
Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen sollten Rückstände so
schnell wie möglich von der Haut abge- waschen werden.
●Wenn die Teile, hinter denen die SRS-
Airbags verstaut sind, z.B. Lenkradpol- ster und vordere sowie hintere Verklei-dung der Säulen, beschädigt oder
gerissen sind, lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe- trieb ersetzen.
