TOYOTA BZ4X 2022 Betriebsanleitungen (in German)

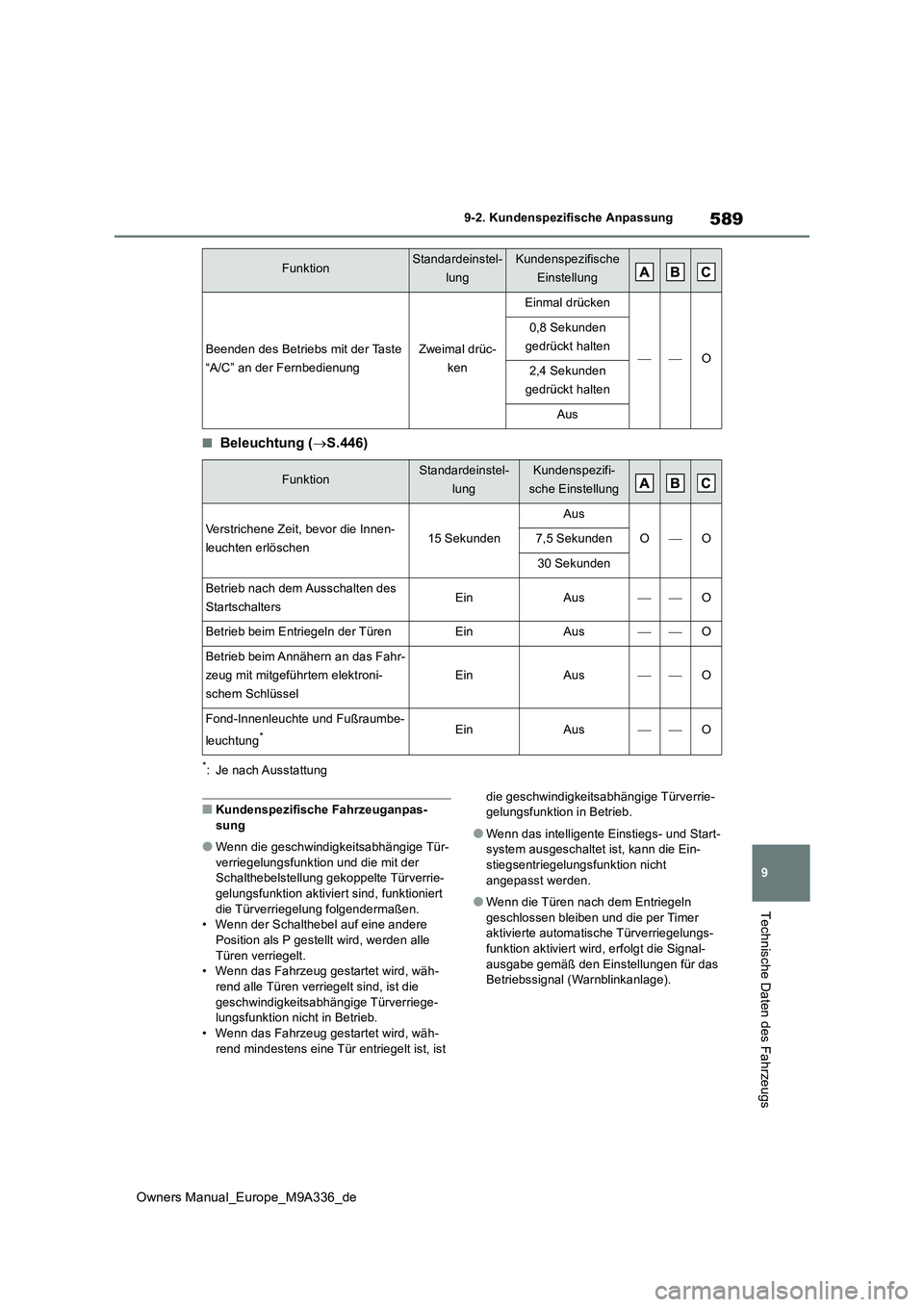

589
9
Owners Manual_Europe_M9A336_de
9-2. Kundenspezifische Anpassung
Technische Daten des Fahrzeugs
■Beleuchtung (S.446)
*: Je nach Ausstattung
■Kundenspezifische Fahrzeuganpas-
sung
●Wenn die geschwindigkeitsabhängige Tür-
verriegelungsfunktion und die mit der Schalthebelstellung gekoppelte Türverrie-gelungsfunktion aktiviert sind, funktioniert
die Türverriegelung folgendermaßen. • Wenn der Schalthebel auf eine andere Position als P gestellt wird, werden alle
Türen verriegelt. • Wenn das Fahrzeug gestartet wird, wäh-rend alle Türen verriegelt sind, ist die
geschwindigkeitsabhängige Türverriege- lungsfunktion nicht in Betrieb.• Wenn das Fahrzeug gestartet wird, wäh-
rend mindestens eine Tür entriegelt ist, ist
die geschwindigkeitsabhängige Türverrie- gelungsfunktion in Betrieb.
●Wenn das intelligente Einstiegs- und Start-system ausgeschaltet ist, kann die Ein-stiegsentriegelungsfunktion nicht
angepasst werden.
●Wenn die Türen nach dem Entriegeln
geschlossen bleiben und die per Timer aktivierte automatische Türverriegelungs-funktion aktiviert wird, erfolgt die Signal-
ausgabe gemäß den Einstellungen für das Betriebssignal (Warnblinkanlage).
Beenden des Betriebs mit der Taste
“A/C” an der Fernbedienung
Zweimal drüc-
ken
Einmal drücken
O
0,8 Sekunden
gedrückt halten
2,4 Sekunden
gedrückt halten
Aus
FunktionStandardeinstel-
lung
Kundenspezifi-
sche Einstellung
Verstrichene Zeit, bevor die Innen-
leuchten erlöschen15 Sekunden
Aus
OO7,5 Sekunden
30 Sekunden
Betrieb nach dem Ausschalten des
StartschaltersEinAusO
Betrieb beim Entriegeln der TürenEinAusO
Betrieb beim Annähern an das Fahr-
zeug mit mitgeführtem elektroni-
schem Schlüssel
EinAusO
Fond-Innenleuchte und Fußraumbe-
leuchtung*EinAusO
FunktionStandardeinstel-
lung
Kundenspezifische
Einstellung

590
Owners Manual_Europe_M9A336_de

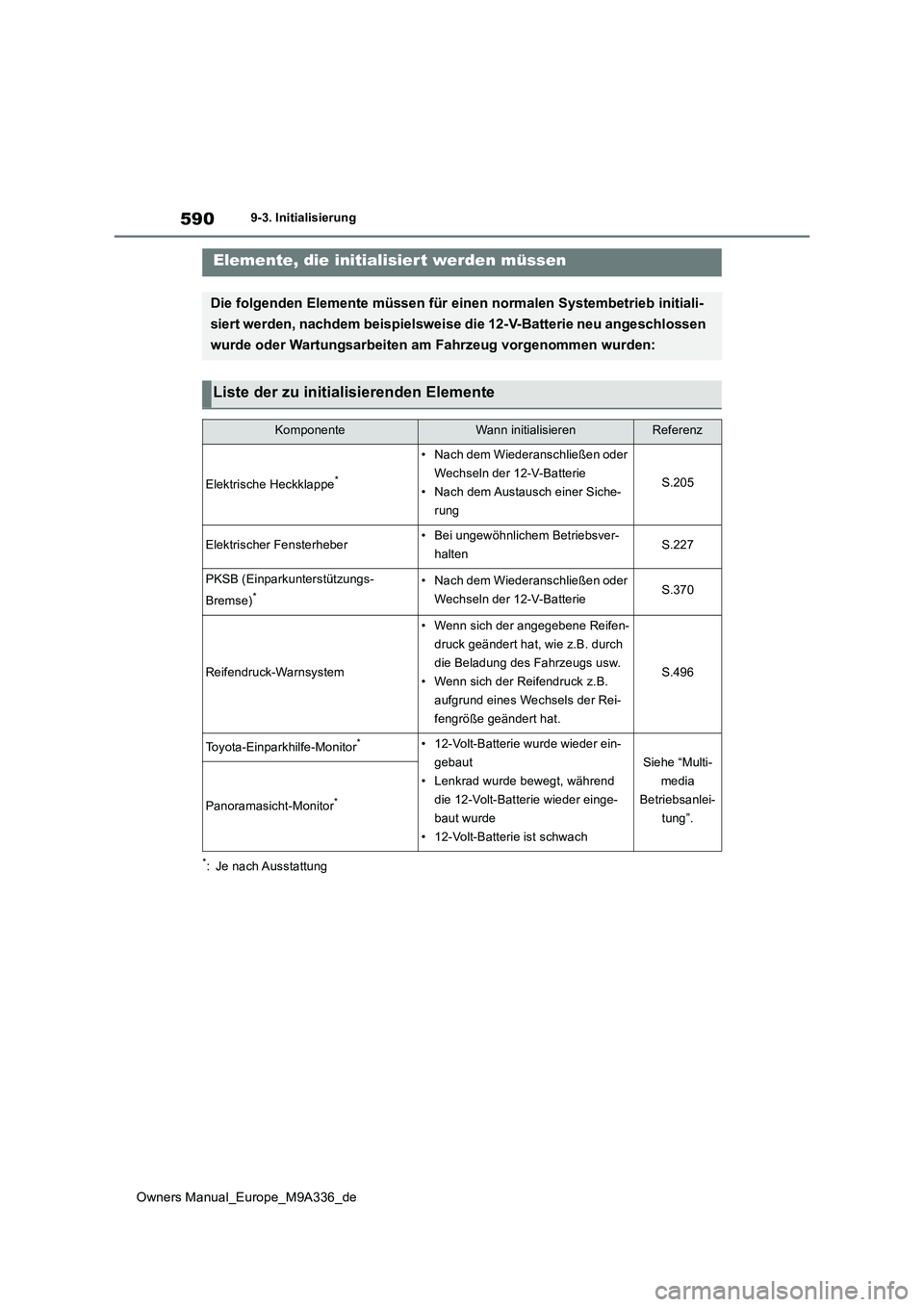

9-3. Initialisierung
9- 3. In it ia li si er ung
*: Je nach Ausstattung
Elemente, die initialisier t werden müssen
Die folgenden Elemente müssen für einen normalen Systembetrieb initiali-
siert werden, nachdem beispielsweise die 12-V-Batterie neu ange schlossen
wurde oder Wartungsarbeiten am Fahrzeug vorgenommen wurden:
Liste der zu initialisierenden Elemente
KomponenteWann initialisierenReferenz
Elektrische Heckklappe*
• Nach dem Wiederanschließen oder
Wechseln der 12-V-Batterie
• Nach dem Austausch einer Siche-
rung
S.205
Elektrischer Fensterheber• Bei ungewöhnlichem Betriebsver-
haltenS.227
PKSB (Einparkunterstützungs-
Bremse)*• Nach dem Wiederanschließen oder
Wechseln der 12-V-BatterieS.370
Reifendruck-Warnsystem
• Wenn sich der angegebene Reifen-
druck geändert hat, wie z.B. durch
die Beladung des Fahrzeugs usw.
• Wenn sich der Reifendruck z.B.
aufgrund eines Wechsels der Rei-
fengröße geändert hat.
S.496
Toyota-Einparkhilfe-Monitor*• 12-Volt-Batterie wurde wieder ein-
gebaut
• Lenkrad wurde bewegt, während
die 12-Volt-Batterie wieder einge-
baut wurde
• 12-Volt-Batterie ist schwach
Siehe “Multi-
media
Betriebsanlei-
tung”.Panoramasicht-Monitor*

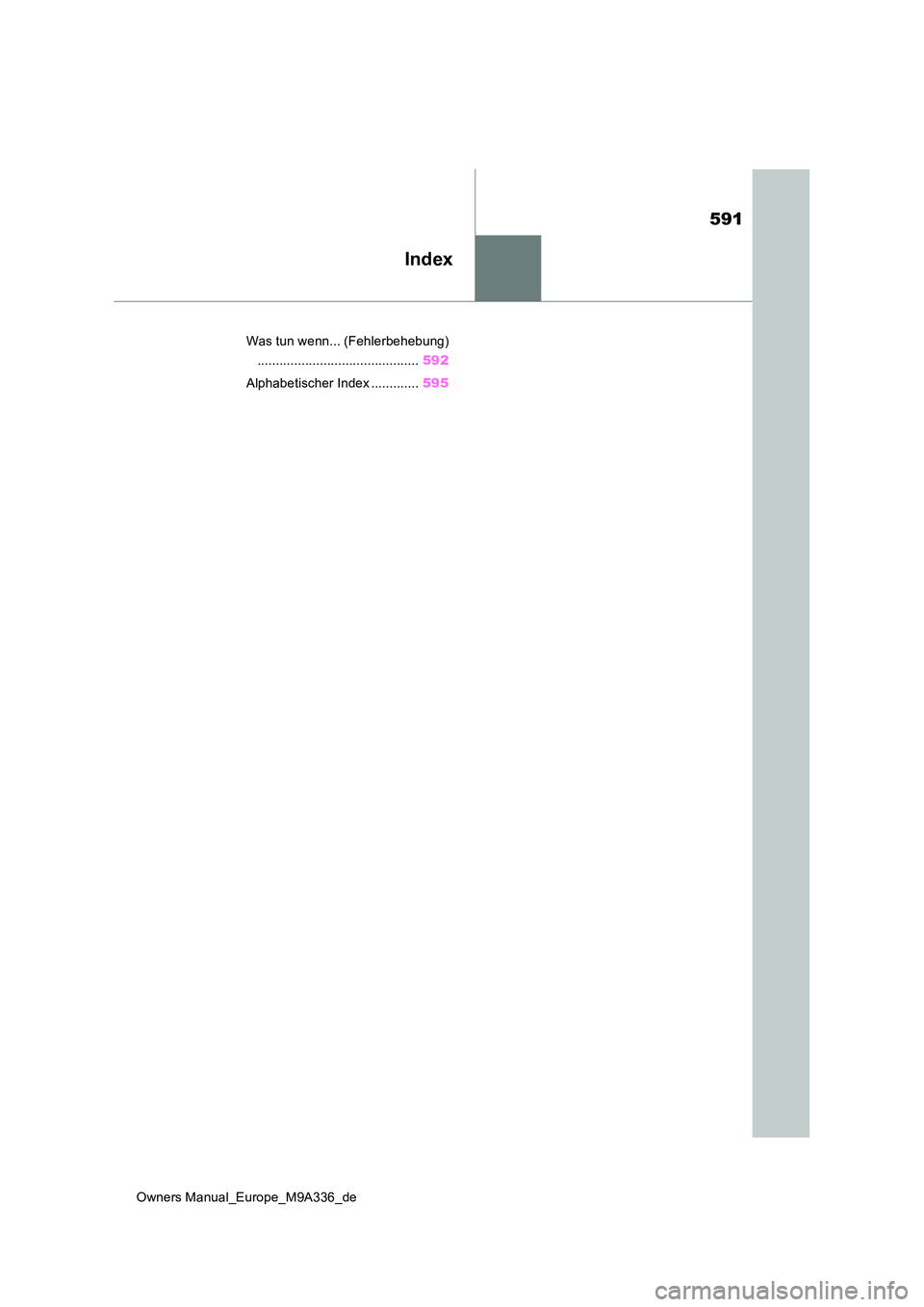

591
Owners Manual_Europe_M9A336_de
Index
Was tun wenn... (Fehlerbehebung)
............................................ 592
Alphabetischer Index ............. 595

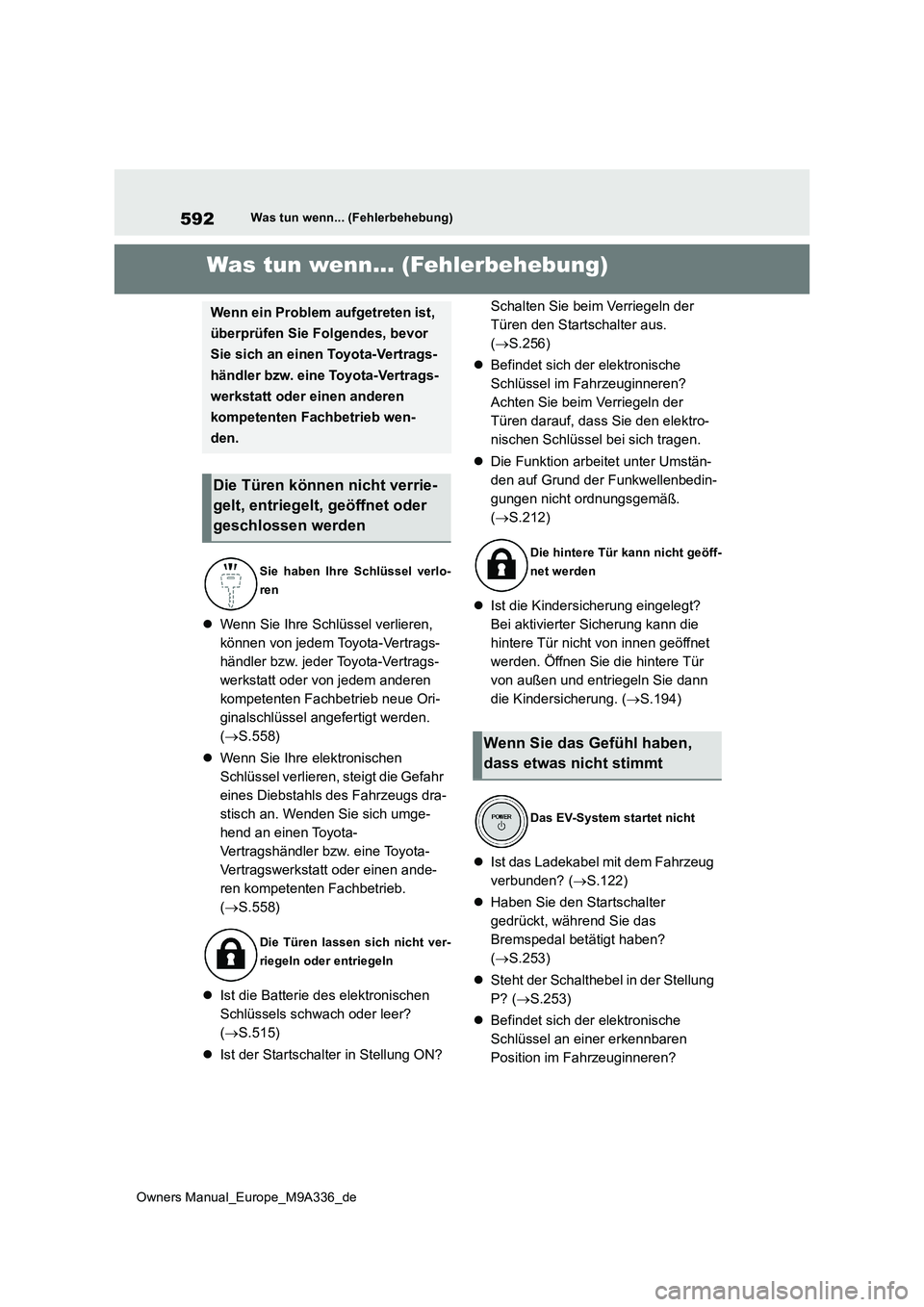

592
Owners Manual_Europe_M9A336_de
Was tun wenn... (Fehlerbehebung)
1-1.Was tun wenn... (Fe hle rbe hebun g)Was tun wenn... (Fehlerbehebung)
Wenn Sie Ihre Schlüssel verlieren,
können von jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertrags-
werkstatt oder von jedem anderen
kompetenten Fachbetrieb neue Ori-
ginalschlüssel angefertigt werden.
( S.558)
 Wenn Sie Ihre elektronischen
Schlüssel verlieren, steigt die Gefahr
eines Diebstahls des Fahrzeugs dra-
stisch an. Wenden Sie sich umge-
hend an einen Toyota-
Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
( S.558)
 Ist die Batterie des elektronischen
Schlüssels schwach oder leer?
( S.515)
 Ist der Startschalter in Stellung ON?
Schalten Sie beim Verriegeln der
Türen den Startschalter aus.
( S.256)
 Befindet sich der elektronische
Schlüssel im Fahrzeuginneren?
Achten Sie beim Verriegeln der
Türen darauf, dass Sie den elektro-
nischen Schlüssel bei sich tragen.
 Die Funktion arbeitet unter Umstän-
den auf Grund der Funkwellenbedin-
gungen nicht ordnungsgemäß.
( S.212)
 Ist die Kindersicherung eingelegt?
Bei aktivierter Sicherung kann die
hintere Tür nicht von innen geöffnet
werden. Öffnen Sie die hintere Tür
von außen und entriegeln Sie dann
die Kindersicherung. ( S.194)
 Ist das Ladekabel mit dem Fahrzeug
verbunden? ( S.122)
 Haben Sie den Startschalter
gedrückt, während Sie das
Bremspedal betätigt haben?
( S.253)
 Steht der Schalthebel in der Stellung
P? ( S.253)
 Befindet sich der elektronische
Schlüssel an einer erkennbaren
Position im Fahrzeuginneren?
Wenn ein Problem aufgetreten ist,
überprüfen Sie Folgendes, bevor
Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen
kompetenten Fachbetrieb wen-
den.
Die Türen können nicht verrie-
gelt, entriegelt, geöffnet oder
geschlossen werden
Sie haben Ihre Schlüssel verlo-
ren
Die Türen lassen sich nicht ver-
riegeln oder entriegeln
Die hintere Tür kann nicht geöff-
net werden
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt
Das EV-System startet nicht

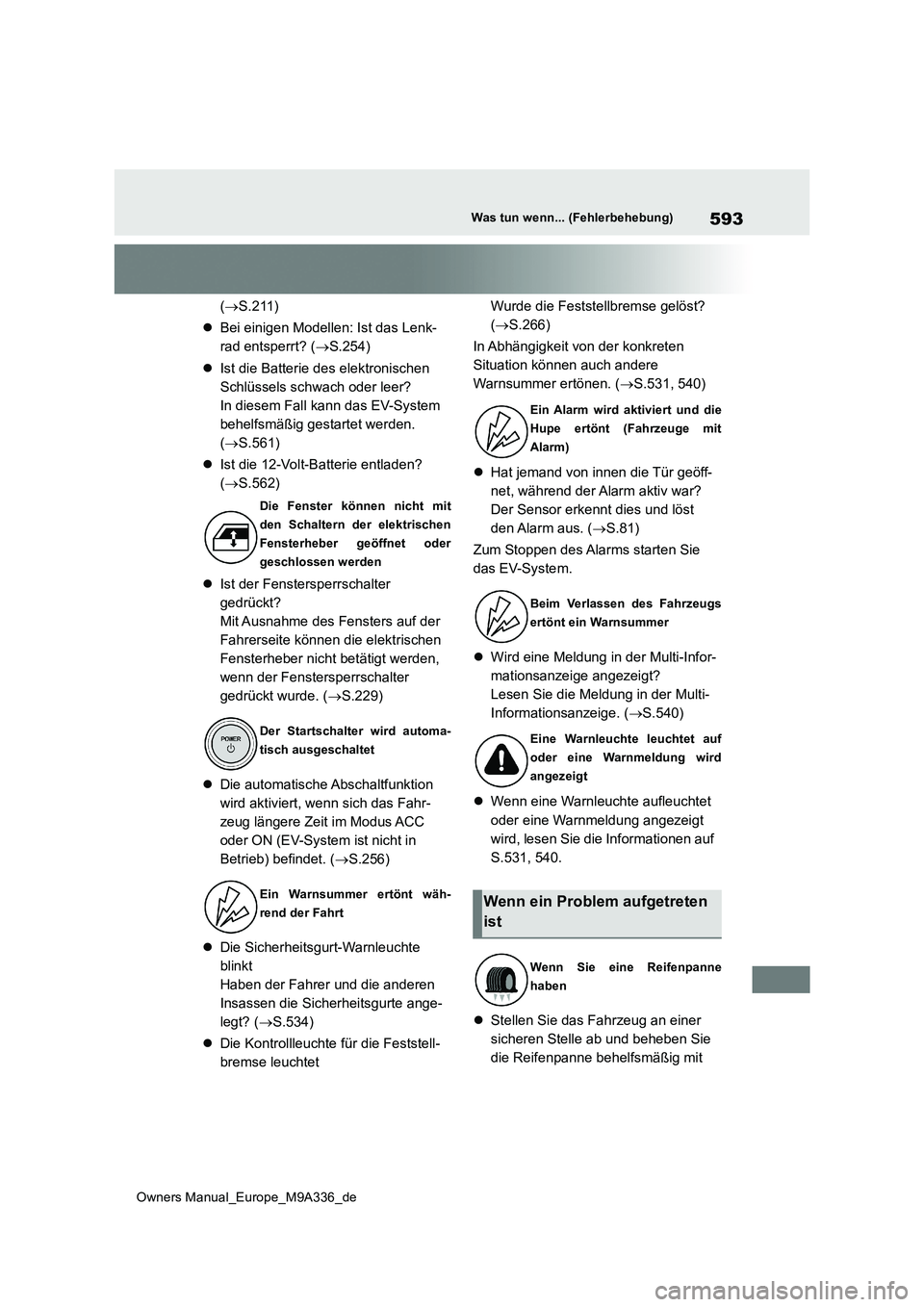

593
Owners Manual_Europe_M9A336_de
Was tun wenn... (Fehlerbehebung)
(S.211)
 Bei einigen Modellen: Ist das Lenk-
rad entsperrt? ( S.254)
 Ist die Batterie des elektronischen
Schlüssels schwach oder leer?
In diesem Fall kann das EV-System
behelfsmäßig gestartet werden.
( S.561)
 Ist die 12-Volt-Batterie entladen?
( S.562)
 Ist der Fenstersperrschalter
gedrückt?
Mit Ausnahme des Fensters auf der
Fahrerseite können die elektrischen
Fensterheber nicht betätigt werden,
wenn der Fenstersperrschalter
gedrückt wurde. ( S.229)
 Die automatische Abschaltfunktion
wird aktiviert, wenn sich das Fahr-
zeug längere Zeit im Modus ACC
oder ON (EV-System ist nicht in
Betrieb) befindet. ( S.256)
 Die Sicherheitsgurt-Warnleuchte
blinkt
Haben der Fahrer und die anderen
Insassen die Sicherheitsgurte ange-
legt? ( S.534)
 Die Kontrollleuchte für die Feststell-
bremse leuchtet
Wurde die Feststellbremse gelöst?
( S.266)
In Abhängigkeit von der konkreten
Situation können auch andere
Warnsummer ertönen. ( S.531, 540)
 Hat jemand von innen die Tür geöff-
net, während der Alarm aktiv war?
Der Sensor erkennt dies und löst
den Alarm aus. ( S.81)
Zum Stoppen des Alarms starten Sie
das EV-System.
 Wird eine Meldung in der Multi-Infor-
mationsanzeige angezeigt?
Lesen Sie die Meldung in der Multi-
Informationsanzeige. ( S.540)
 Wenn eine Warnleuchte aufleuchtet
oder eine Warnmeldung angezeigt
wird, lesen Sie die Informationen auf
S.531, 540.
 Stellen Sie das Fahrzeug an einer
sicheren Stelle ab und beheben Sie
die Reifenpanne behelfsmäßig mit
Die Fenster können nicht mit
den Schaltern der elektrischen
Fensterheber geöffnet oder
geschlossen werden
Der Startschalter wird automa-
tisch ausgeschaltet
Ein Warnsummer ertönt wäh-
rend der Fahrt
Ein Alarm wird aktiviert und die
Hupe ertönt (Fahrzeuge mit
Alarm)
Beim Verlassen des Fahrzeugs
ertönt ein Warnsummer
Eine Warnleuchte leuchtet auf
oder eine Warnmeldung wird
angezeigt
Wenn ein Problem aufgetreten
ist
Wenn Sie eine Reifenpanne
haben

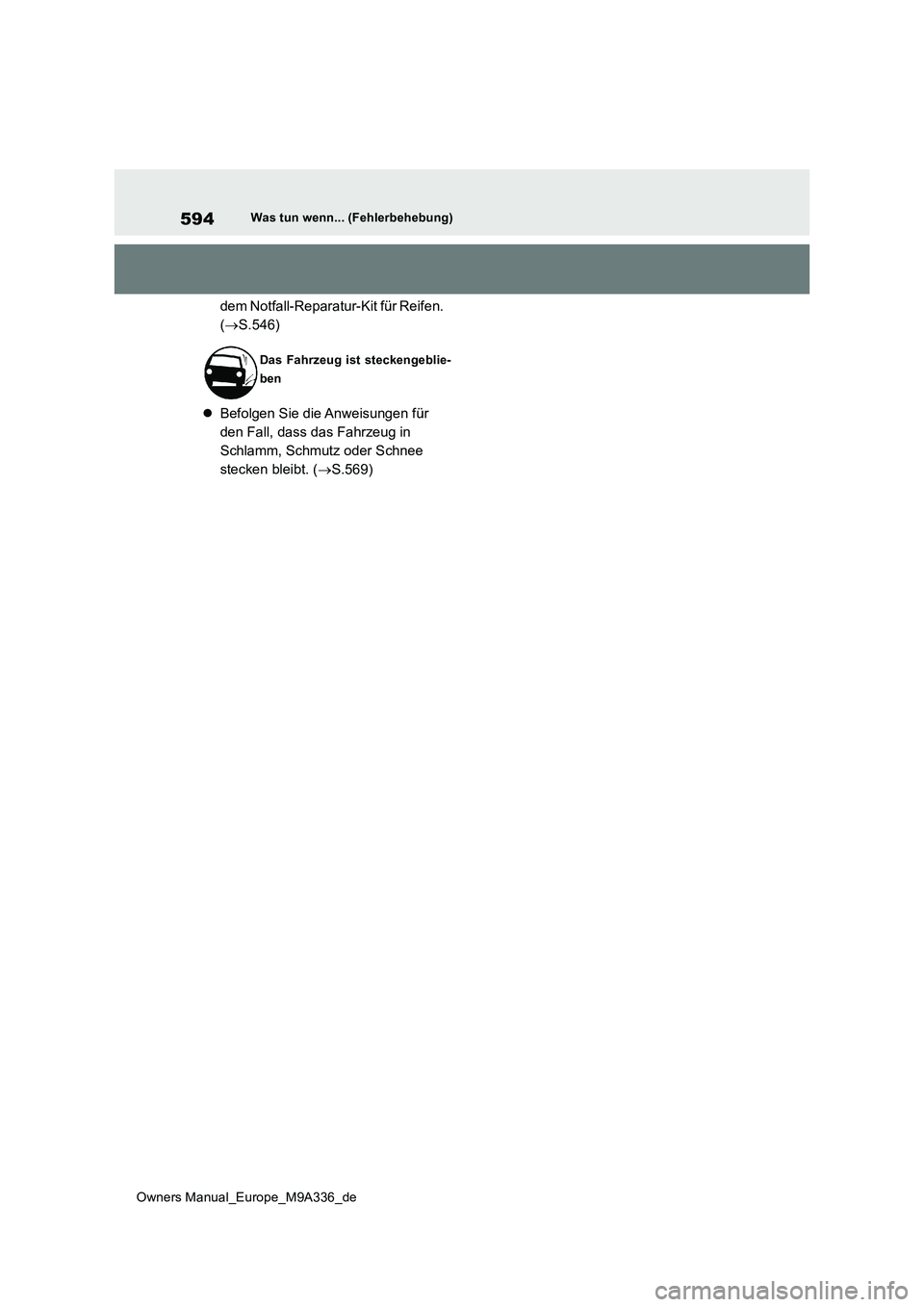

594
Owners Manual_Europe_M9A336_de
Was tun wenn... (Fehlerbehebung)
dem Notfall-Reparatur-Kit für Reifen.
( S.546)
 Befolgen Sie die Anweisungen für
den Fall, dass das Fahrzeug in
Schlamm, Schmutz oder Schnee
stecken bleibt. ( S.569)
Das Fahrzeug ist steckengeblie-
ben

595
Owners Manual_Europe_M9A336_de

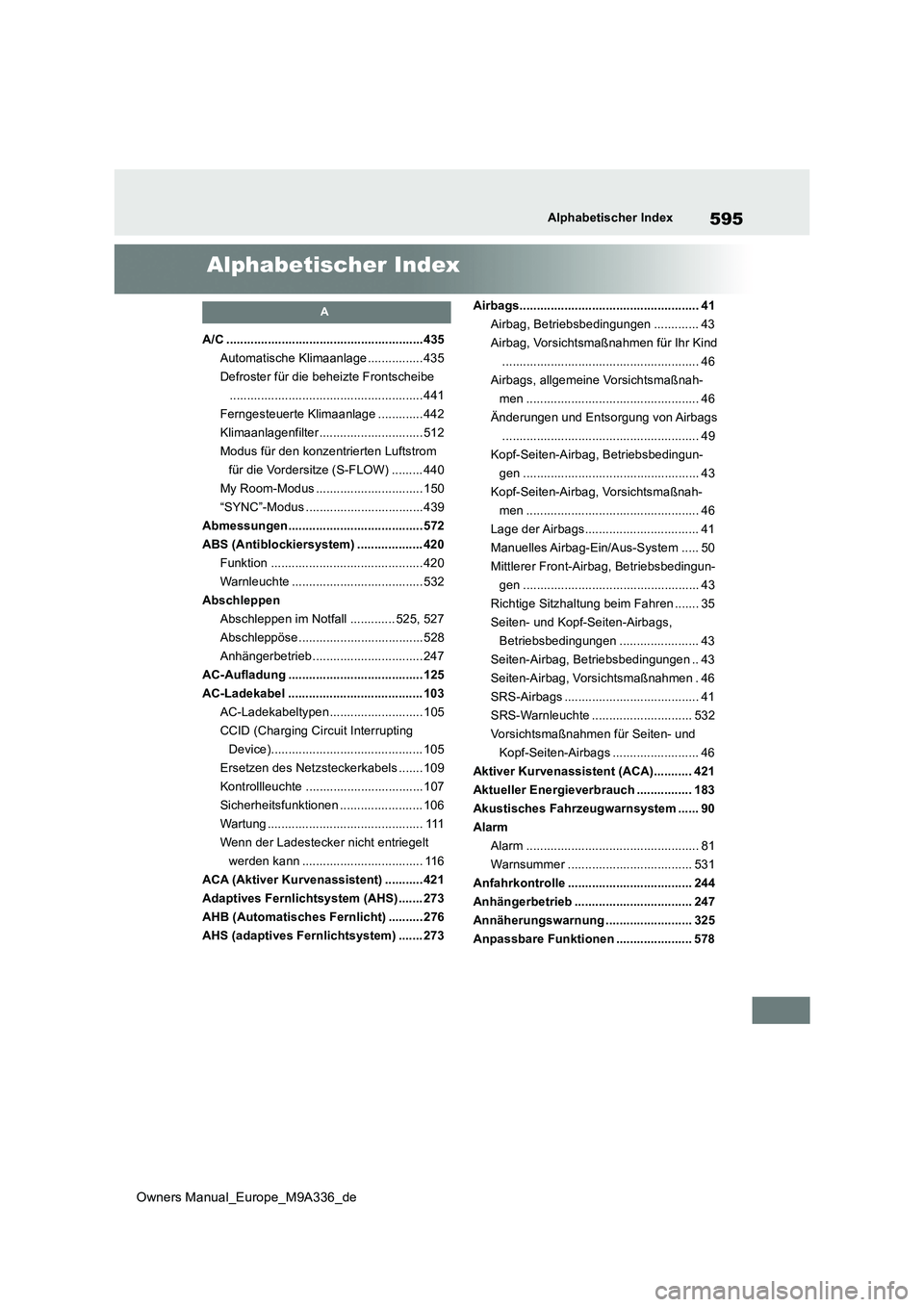

Alphabetischer Index
Alphabetischer Index
A
A/C .........................................................435
Automatische Klimaanlage ................ 435
Defroster für die beheizte Frontscheibe
........................................................ 441
Ferngesteuerte Klimaanlage ............. 442
Klimaanlagenfilter .............................. 512
Modus für den konzentrierten Luftstrom
für die Vordersitze (S-FLOW) ......... 440
My Room-Modus ............................... 150
“SYNC”-Modus .................................. 439
Abmessungen....................................... 572
ABS (Antiblockiersystem) ................... 420
Funktion ............................................ 420
Warnleuchte ...................................... 532
Abschleppen
Abschleppen im Notfall ............. 525, 527
Abschleppöse .................................... 528
Anhängerbetrieb ................................ 247
AC-Aufladung ....................................... 125
AC-Ladekabel ....................................... 103
AC-Ladekabeltypen........................... 105
CCID (Charging Circuit Interrupting
Device)............................................ 105
Ersetzen des Netzsteckerkabels ....... 109
Kontrollleuchte ..................................107
Sicherheitsfunktionen ........................ 106
Wartung ............................................. 111
Wenn der Ladestecker nicht entriegelt
werden kann ................................... 116
ACA (Aktiver Kurvenassistent) ........... 421
Adaptives Fernlichtsystem (AHS)....... 273
AHB (Automatisches Fernlicht) .......... 276
AHS (adaptives Fernlichtsystem) ....... 273
Airbags.................................................... 41
Airbag, Betriebsbedingungen ............. 43
Airbag, Vorsichtsmaßnahmen für Ihr Kind
......................................................... 46
Airbags, allgemeine Vorsichtsmaßnah-
men .................................................. 46
Änderungen und Entsorgung von Airbags
......................................................... 49
Kopf-Seiten-Airbag, Betriebsbedingun-
gen ................................................... 43
Kopf-Seiten-Airbag, Vorsichtsmaßnah-
men .................................................. 46
Lage der Airbags................................. 41
Manuelles Airbag-Ein/Aus-System ..... 50
Mittlerer Front-Airbag, Betriebsbedingun-
gen ................................................... 43
Richtige Sitzhaltung beim Fahren ....... 35
Seiten- und Kopf-Seiten-Airbags,
Betriebsbedingungen ....................... 43
Seiten-Airbag, Betriebsbedingungen .. 43
Seiten-Airbag, Vorsichtsmaßnahmen . 46
SRS-Airbags ....................................... 41
SRS-Warnleuchte ............................. 532
Vorsichtsmaßnahmen für Seiten- und
Kopf-Seiten-Airbags ......................... 46
Aktiver Kurvenassistent (ACA)........... 421
Aktueller Energieverbrauch ................ 183
Akustisches Fahrzeugwarnsystem ...... 90
Alarm
Alarm .................................................. 81
Warnsummer .................................... 531
Anfahrkontrolle .................................... 244
Anhängerbetrieb .................................. 247
Annäherungswarnung ......................... 325
Anpassbare Funktionen ...................... 578

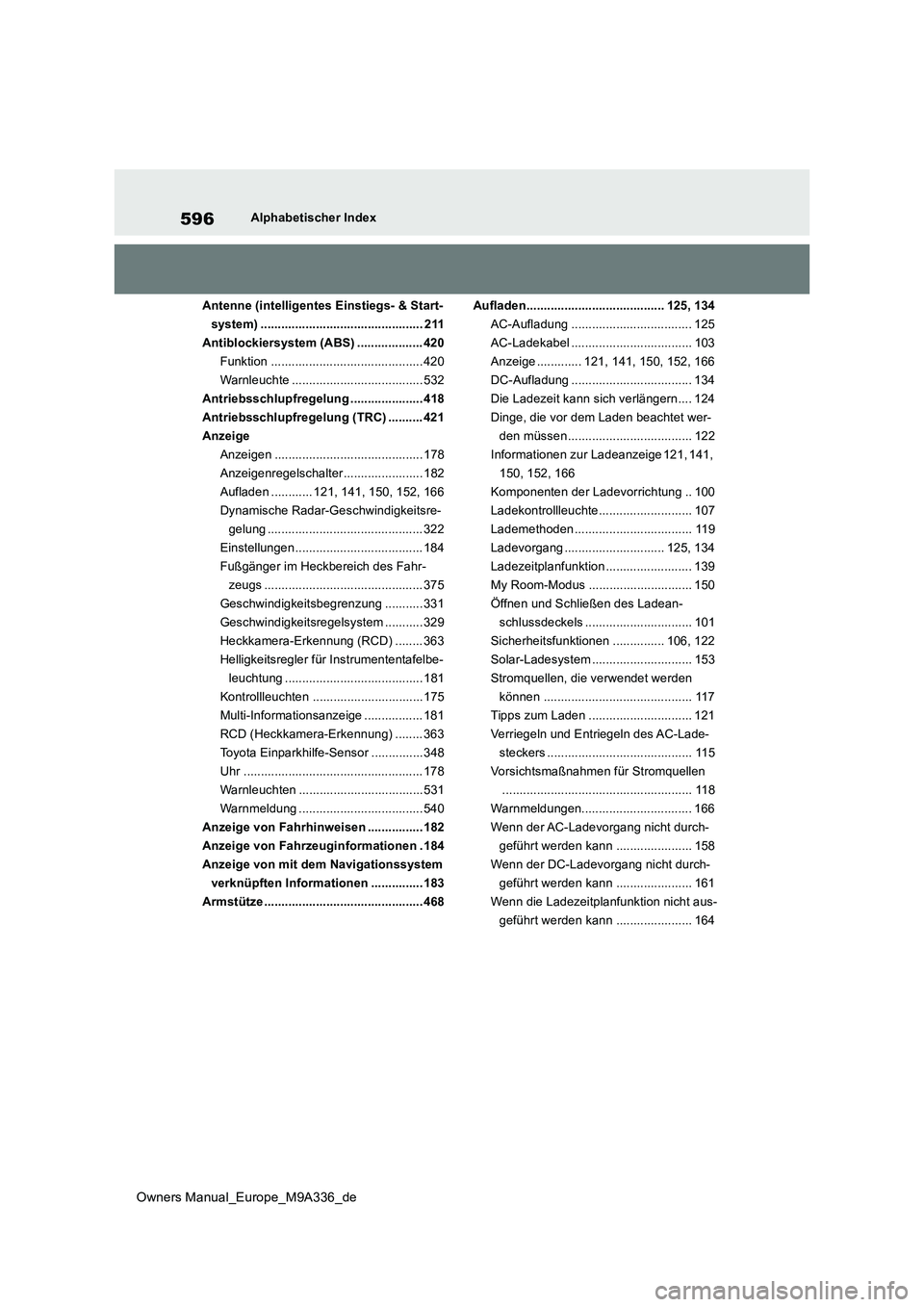

596
Owners Manual_Europe_M9A336_de
Alphabetischer Index
Antenne (intelligentes Einstiegs- & Start-
system) ............................................... 211
Antiblockiersystem (ABS) ................... 420
Funktion ............................................ 420
Warnleuchte ...................................... 532
Antriebsschlupfregelung ..................... 418
Antriebsschlupfregelung (TRC) .......... 421
Anzeige
Anzeigen ........................................... 178
Anzeigenregelschalter....................... 182
Aufladen ............ 121, 141, 150, 152, 166
Dynamische Radar-Geschwindigkeitsre-
gelung ............................................. 322
Einstellungen..................................... 184
Fußgänger im Heckbereich des Fahr-
zeugs .............................................. 375
Geschwindigkeitsbegrenzung ........... 331
Geschwindigkeitsregelsystem ........... 329
Heckkamera-Erkennung (RCD) ........ 363
Helligkeitsregler für Instrumententafelbe-
leuchtung ........................................ 181
Kontrollleuchten ................................175
Multi-Informationsanzeige ................. 181
RCD (Heckkamera-Erkennung) ........ 363
Toyota Einparkhilfe-Sensor ............... 348
Uhr .................................................... 178
Warnleuchten ....................................531
Warnmeldung .................................... 540
Anzeige von Fahrhinweisen ................ 182
Anzeige von Fahrzeuginformationen . 184
Anzeige von mit dem Navigationssystem
verknüpften Informationen ...............183
Armstütze .............................................. 468
Aufladen........................................ 125, 134
AC-Aufladung ................................... 125
AC-Ladekabel ................................... 103
Anzeige ............. 121, 141, 150, 152, 166
DC-Aufladung ................................... 134
Die Ladezeit kann sich verlängern.... 124
Dinge, die vor dem Laden beachtet wer-
den müssen.................................... 122
Informationen zur Ladeanzeige 121, 141,
150, 152, 166
Komponenten der Ladevorrichtung .. 100
Ladekontrollleuchte........................... 107
Lademethoden .................................. 119
Ladevorgang ............................. 125, 134
Ladezeitplanfunktion ......................... 139
My Room-Modus .............................. 150
Öffnen und Schließen des Ladean-
schlussdeckels ............................... 101
Sicherheitsfunktionen ............... 106, 122
Solar-Ladesystem ............................. 153
Stromquellen, die verwendet werden
können ........................................... 117
Tipps zum Laden .............................. 121
Verriegeln und Entriegeln des AC-Lade-
steckers .......................................... 115
Vorsichtsmaßnahmen für Stromquellen
....................................................... 118
Warnmeldungen................................ 166
Wenn der AC-Ladevorgang nicht durch-
geführt werden kann ...................... 158
Wenn der DC-Ladevorgang nicht durch-
geführt werden kann ...................... 161
Wenn die Ladezeitplanfunktion nicht aus-
geführt werden kann ...................... 164

597
Owners Manual_Europe_M9A336_de

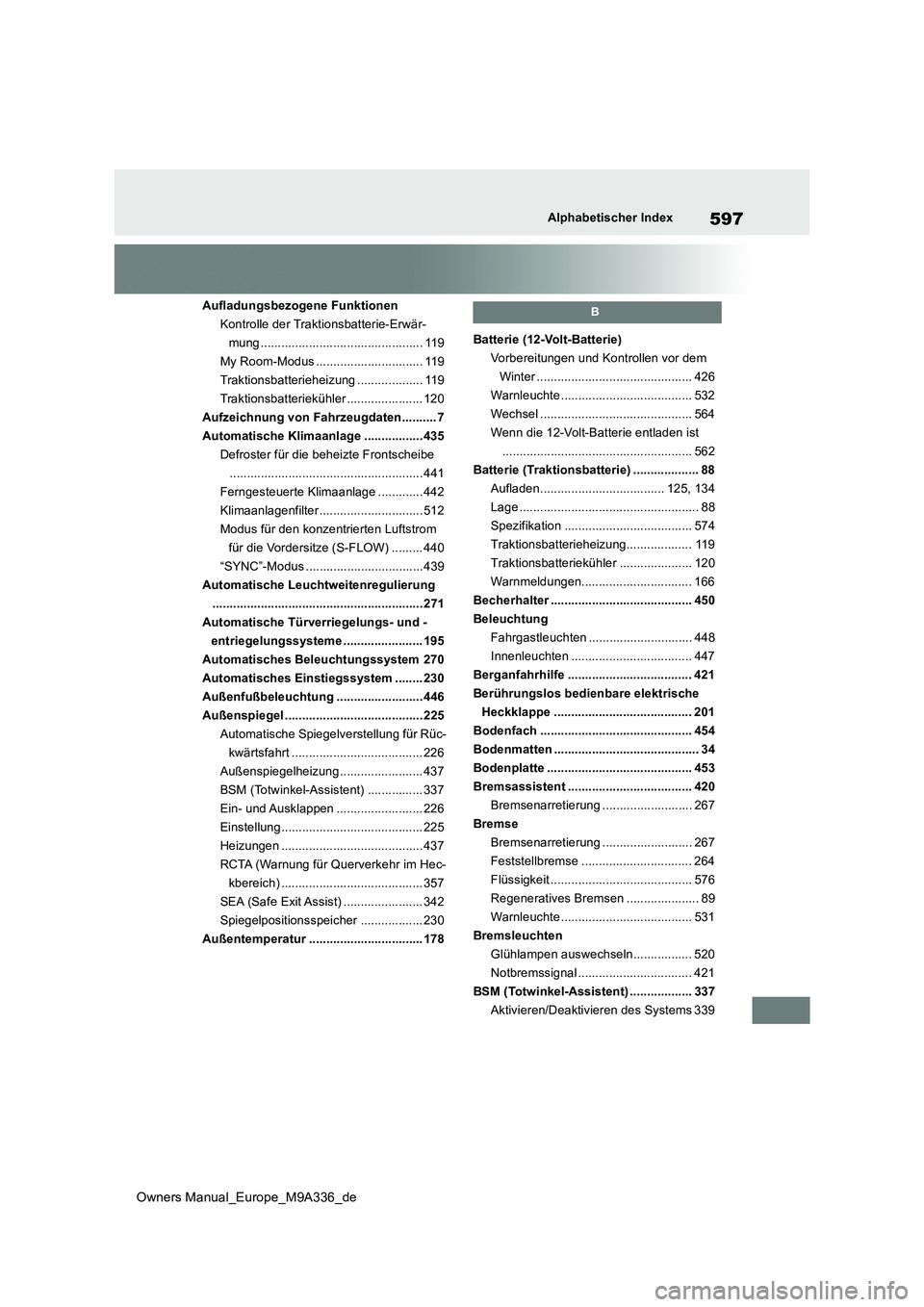

Alphabetischer Index
Aufladungsbezogene Funktionen
Kontrolle der Traktionsbatterie-Erwär-
mung ............................................... 119
My Room-Modus ............................... 119
Traktionsbatterieheizung ................... 119
Traktionsbatteriekühler ...................... 120
Aufzeichnung von Fahrzeugdaten.......... 7
Automatische Klimaanlage ................. 435
Defroster für die beheizte Frontscheibe
........................................................ 441
Ferngesteuerte Klimaanlage ............. 442
Klimaanlagenfilter .............................. 512
Modus für den konzentrierten Luftstrom
für die Vordersitze (S-FLOW) ......... 440
“SYNC”-Modus .................................. 439
Automatische Leuchtweitenregulierung
............................................................. 27 1
Automatische Türverriegelungs- und -
entriegelungssysteme ....................... 195
Automatisches Beleuchtungssystem 270
Automatisches Einstiegssystem ........ 230
Außenfußbeleuchtung ......................... 446
Außenspiegel ........................................ 225
Automatische Spiegelverstellung für Rüc-
kwärtsfahrt ...................................... 226
Außenspiegelheizung ........................ 437
BSM (Totwinkel-Assistent) ................ 337
Ein- und Ausklappen ......................... 226
Einstellung ......................................... 225
Heizungen ......................................... 437
RCTA (Warnung für Querverkehr im Hec-
kbereich) ......................................... 357
SEA (Safe Exit Assist) ....................... 342
Spiegelpositionsspeicher .................. 230
Außentemperatur ................................. 178
B
Batterie (12-Volt-Batterie)
Vorbereitungen und Kontrollen vor dem
Winter ............................................. 426
Warnleuchte ...................................... 532
Wechsel ............................................ 564
Wenn die 12-Volt-Batterie entladen ist
....................................................... 562
Batterie (Traktionsbatterie) ................... 88
Aufladen.................................... 125, 134
Lage .................................................... 88
Spezifikation ..................................... 574
Traktionsbatterieheizung................... 119
Traktionsbatteriekühler ..................... 120
Warnmeldungen................................ 166
Becherhalter ......................................... 450
Beleuchtung
Fahrgastleuchten .............................. 448
Innenleuchten ................................... 447
Berganfahrhilfe .................................... 421
Berührungslos bedienbare elektrische
Heckklappe ........................................ 201
Bodenfach ............................................ 454
Bodenmatten .......................................... 34
Bodenplatte .......................................... 453
Bremsassistent .................................... 420
Bremsenarretierung .......................... 267
Bremse
Bremsenarretierung .......................... 267
Feststellbremse ................................ 264
Flüssigkeit ......................................... 576
Regeneratives Bremsen ..................... 89
Warnleuchte ...................................... 531
Bremsleuchten
Glühlampen auswechseln................. 520
Notbremssignal ................................. 421
BSM (Totwinkel-Assistent) .................. 337
Aktivieren/Deaktivieren des Systems 339

598
Owners Manual_Europe_M9A336_de

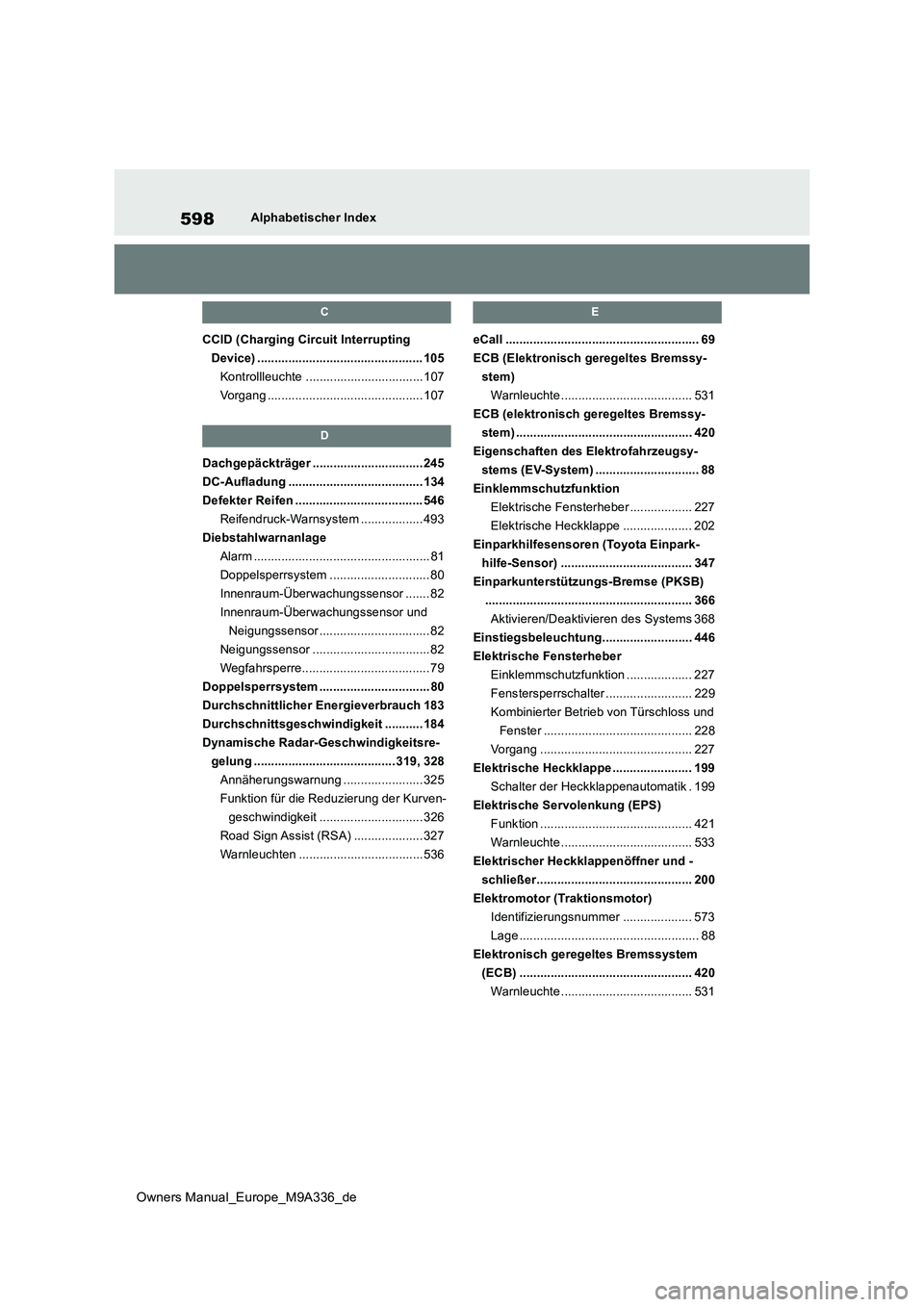

Alphabetischer Index
C
CCID (Charging Circuit Interrupting
Device) ................................................ 105
Kontrollleuchte ..................................107
Vorgang ............................................. 107
D
Dachgepäckträger ................................245
DC-Aufladung ....................................... 134
Defekter Reifen ..................................... 546
Reifendruck-Warnsystem .................. 493
Diebstahlwarnanlage
Alarm ................................................... 81
Doppelsperrsystem ............................. 80
Innenraum-Überwachungssensor ....... 82
Innenraum-Überwachungssensor und
Neigungssensor ................................ 82
Neigungssensor .................................. 82
Wegfahrsperre..................................... 79
Doppelsperrsystem ................................ 80
Durchschnittlicher Energieverbrauch 183
Durchschnittsgeschwindigkeit ........... 184
Dynamische Radar-Geschwindigkeitsre-
gelung ......................................... 319, 328
Annäherungswarnung ....................... 325
Funktion für die Reduzierung der Kurven-
geschwindigkeit .............................. 326
Road Sign Assist (RSA) .................... 327
Warnleuchten ....................................536
E
eCall ........................................................ 69
ECB (Elektronisch geregeltes Bremssy-
stem)
Warnleuchte ...................................... 531
ECB (elektronisch geregeltes Bremssy-
stem) ................................................... 420
Eigenschaften des Elektrofahrzeugsy-
stems (EV-System) .............................. 88
Einklemmschutzfunktion
Elektrische Fensterheber .................. 227
Elektrische Heckklappe .................... 202
Einparkhilfesensoren (Toyota Einpark-
hilfe-Sensor) ...................................... 347
Einparkunterstützungs-Bremse (PKSB)
............................................................ 366
Aktivieren/Deaktivieren des Systems 368
Einstiegsbeleuchtung.......................... 446
Elektrische Fensterheber
Einklemmschutzfunktion ................... 227
Fenstersperrschalter ......................... 229
Kombinierter Betrieb von Türschloss und
Fenster ........................................... 228
Vorgang ............................................ 227
Elektrische Heckklappe ....................... 199
Schalter der Heckklappenautomatik . 199
Elektrische Servolenkung (EPS)
Funktion ............................................ 421
Warnleuchte ...................................... 533
Elektrischer Heckklappenöffner und -
schließer............................................. 200
Elektromotor (Traktionsmotor)
Identifizierungsnummer .................... 573
Lage .................................................... 88
Elektronisch geregeltes Bremssystem
(ECB) .................................................. 420
Warnleuchte ...................................... 531
