– Når bilen holder stille i et sving eller
ved udkørslen fra et sving
• I følgende situationer kan det oftere
ske, at hjælp til sikker udstigning
unødvendigt registrerer et køretøj
og/eller objekt:
– Når sensoren er fejljusteret på
grund af et kraftigt slag mod
sensoren eller området rundt om
den.
– Når et køretøj eller en cykel nærmer
sig i en vinkel bag din bil
– Når bilen er stoppet i en vinkel i
forhold til vejen
– Når et køretøj eller en cykel nærmer
sig i en vinkel bag en parkeret bil
– Når der er en parkeret bil, en mur, et
skilt, en person eller et andet
stillestående objekt bag ved bilen
– Når et køretøj eller en cykel, der
nærmer sig, pludselig skifter retning
– Når et køretøj eller en cykel, der
nærmer sig, kører langs med et
stillestående objekt, fx en mur eller
et skilt
– Når bagdøren er åben
– Når der er monteret en cykelholder,
en rampe eller andet tilbehør bag på
bilen
– Når et køretøj eller en cykel nærmer
sig med høj hastighed
– Når bilen bugserer en anden bil
– Når bilen holder stille på en stejl
stigning
– Når bilen holder stille i et sving eller
ved udkørslen fra et sving

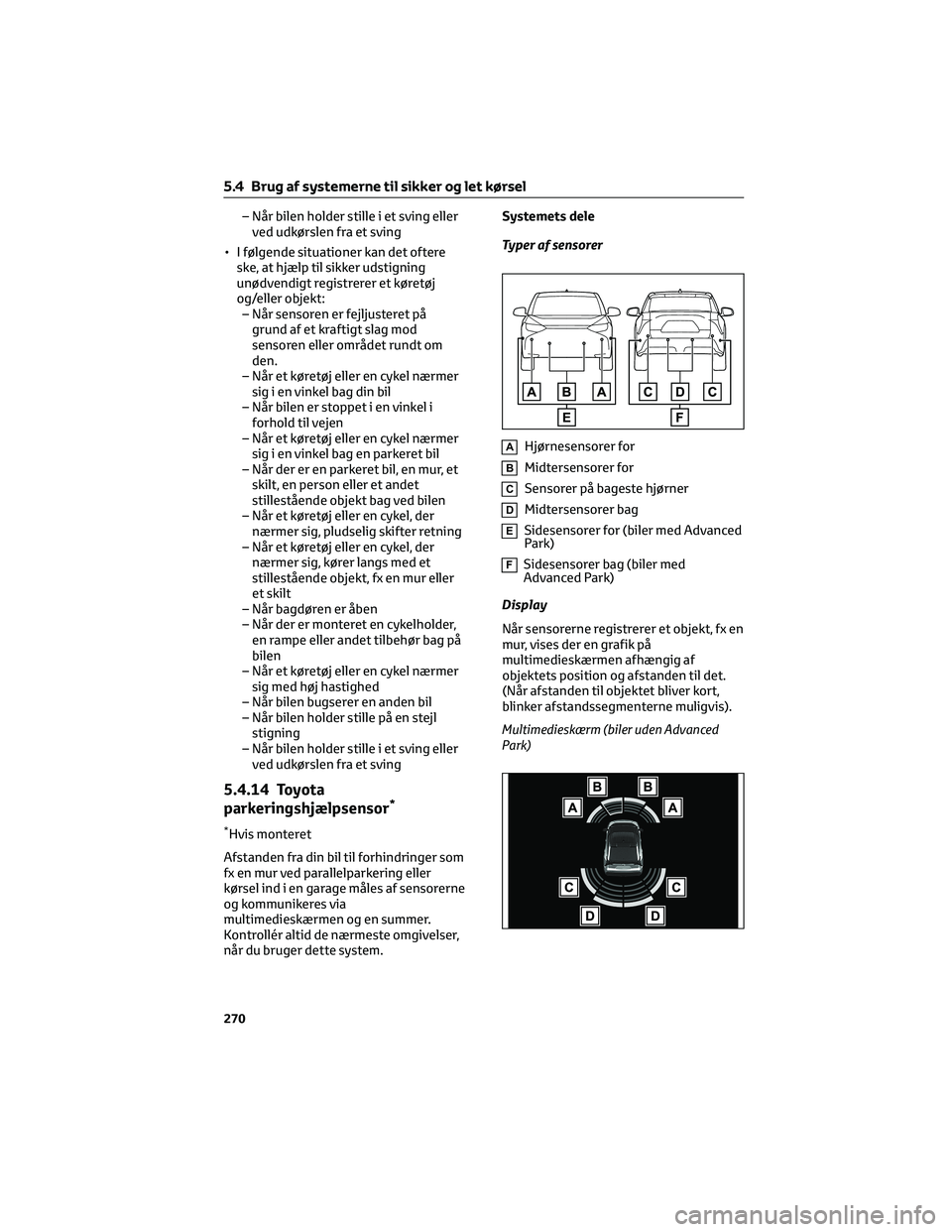

5.4.14 Toyota
parkeringshjælpsensor*
*Hvis monteret
Afstanden fra din bil til forhindringer som
fx en mur ved parallelparkering eller
kørsel ind i en garage måles af sensorerne
og kommunikeres via
multimedieskærmen og en summer.
Kontrollér altid de nærmeste omgivelser,
når du bruger dette system.Systemets dele
Typer af sensorer
AHjørnesensorer for
BMidtersensorer for
CSensorer på bageste hjørner
DMidtersensorer bag
ESidesensorer for (biler med Advanced
Park)
FSidesensorer bag (biler med
Advanced Park)
Display
Når sensorerne registrerer et objekt, fx en
mur, vises der en grafik på
multimedieskærmen afhængig af
objektets position og afstanden til det.
(Når afstanden til objektet bliver kort,
blinker afstandssegmenterne muligvis).
Multimedieskærm (biler uden Advanced
Park)
5.4 Brug af systemerne til sikker og let kørsel
270

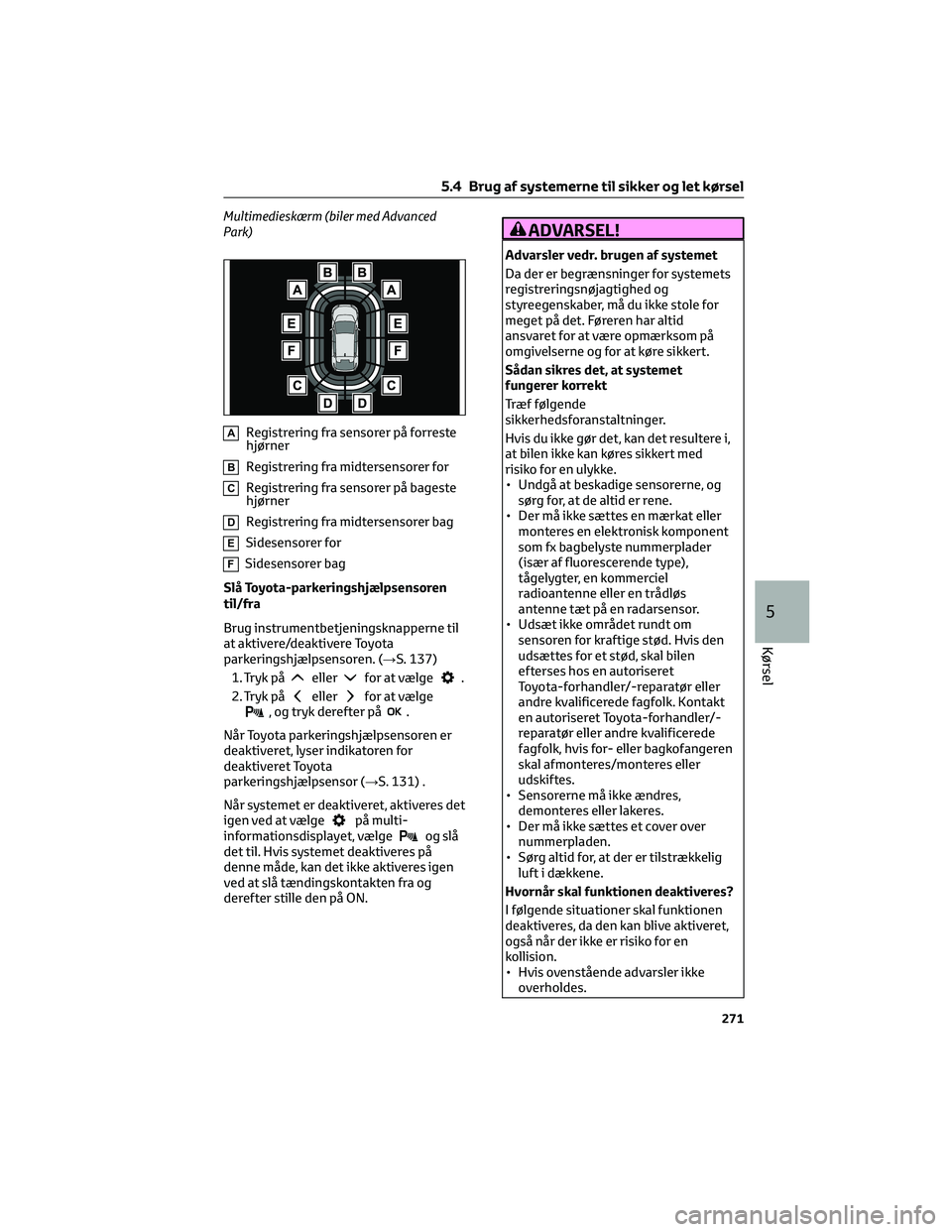

Multimedieskærm (biler med Advanced
Park)
ARegistrering fra sensorer på forreste
hjørner
BRegistrering fra midtersensorer for
CRegistrering fra sensorer på bageste
hjørner
DRegistrering fra midtersensorer bag
ESidesensorer for
FSidesensorer bag
Slå Toyota-parkeringshjælpsensoren
til/fra
Brug instrumentbetjeningsknapperne til
at aktivere/deaktivere Toyota
parkeringshjælpsensoren. (→S. 137)
1. Tryk på
ellerfor at vælge.
2. Tryk på
ellerfor at vælge, og tryk derefter på.
Når Toyota parkeringshjælpsensoren er
deaktiveret, lyser indikatoren for
deaktiveret Toyota
parkeringshjælpsensor (→S. 131) .
Når systemet er deaktiveret, aktiveres det
igen ved at vælge
på multi-
informationsdisplayet, vælgeog slå
det til. Hvis systemet deaktiveres på
denne måde, kan det ikke aktiveres igen
ved at slå tændingskontakten fra og
derefter stille den på ON.
ADVARSEL!
Advarsler vedr. brugen af systemet
Da der er begrænsninger for systemets
registreringsnøjagtighed og
styreegenskaber, må du ikke stole for
meget på det. Føreren har altid
ansvaret for at være opmærksom på
omgivelserne og for at køre sikkert.
Sådan sikres det, at systemet
fungerer korrekt
Træf følgende
sikkerhedsforanstaltninger.
Hvis du ikke gør det, kan det resultere i,
at bilen ikke kan køres sikkert med
risiko for en ulykke.
• Undgå at beskadige sensorerne, og
sørg for, at de altid er rene.
• Der må ikke sættes en mærkat eller
monteres en elektronisk komponent
som fx bagbelyste nummerplader
(især af fluorescerende type),
tågelygter, en kommerciel
radioantenne eller en trådløs
antenne tæt på en radarsensor.
• Udsæt ikke området rundt om
sensoren for kraftige stød. Hvis den
udsættes for et stød, skal bilen
efterses hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk. Kontakt
en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk, hvis for- eller bagkofangeren
skal afmonteres/monteres eller
udskiftes.
• Sensorerne må ikke ændres,
demonteres eller lakeres.
• Der må ikke sættes etcover over
nummerpladen.
• Sørg altid for, at der er tilstrækkelig
luft i dækkene.
Hvornår skal funktionen deaktiveres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktiveret,
også når der ikke er risiko for en
kollision.
• Hvis ovenstående advarsler ikke
overholdes.
5.4 Brug af systemerne til sikker og let kørsel
271
5
Kørsel

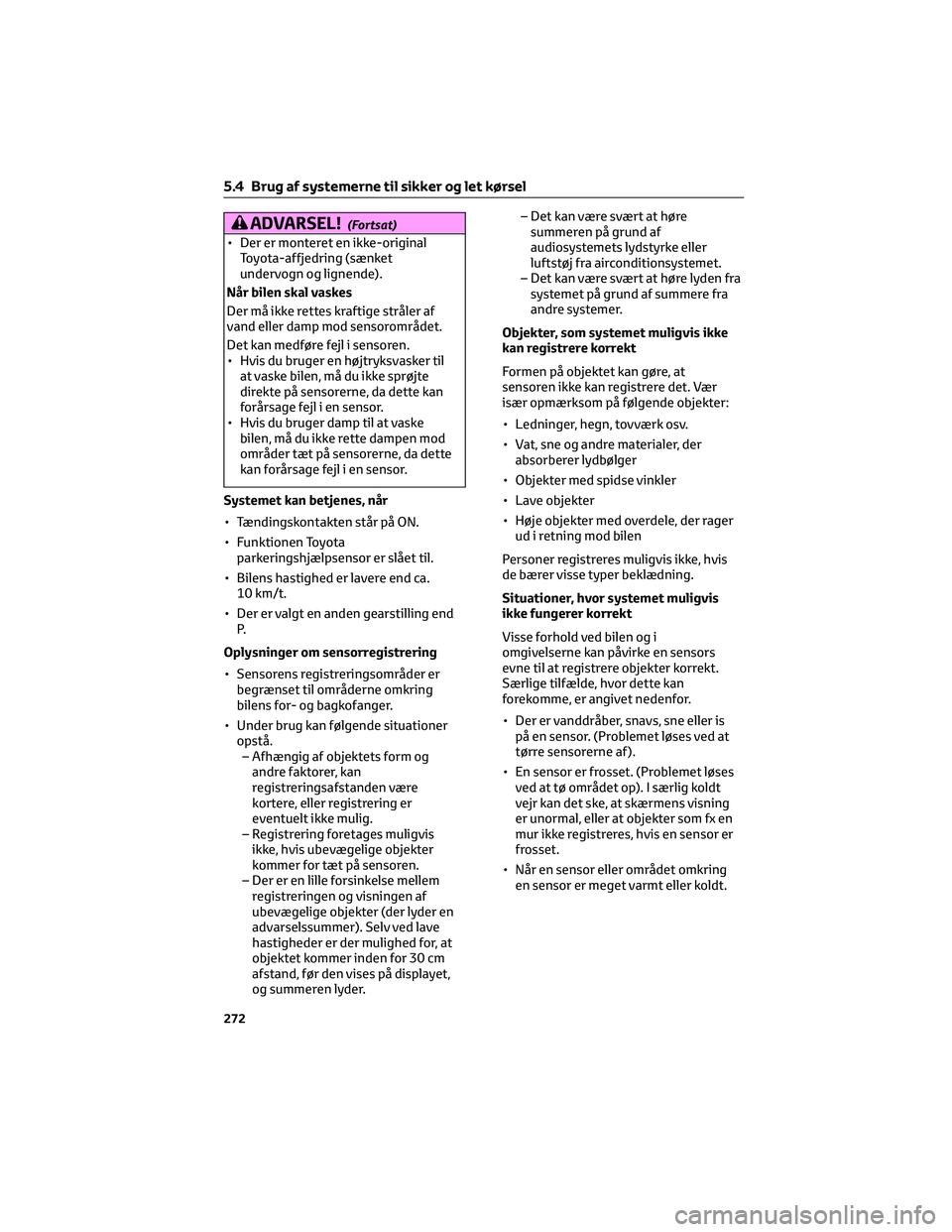

ADVARSEL!(Fortsat)
• Der er monteret en ikke-original
Toyota-affjedring (sænket
undervogn og lignende).
Når bilen skal vaskes
Der må ikke rettes kraftige stråler af
vand eller damp mod sensorområdet.
Det kan medføre fejl i sensoren.
• Hvis du bruger en højtryksvasker til
at vaske bilen, må du ikke sprøjte
direkte på sensorerne, da dette kan
forårsage fejl i en sensor.
• Hvis du bruger damp til at vaske
bilen, må du ikke rette dampen mod
områder tæt på sensorerne, da dette
kan forårsage fejl i en sensor.
Systemet kan betjenes, når
• Tændingskontakten står på ON.
• Funktionen Toyota
parkeringshjælpsensor er slået til.
• Bilens hastighed er lavere end ca.
10 km/t.
• Der er valgt en anden gearstilling end
P.
Oplysninger om sensorregistrering
• Sensorens registreringsområder er
begrænset til områderne omkring
bilens for- og bagkofanger.
• Under brug kan følgende situationer
opstå.
– Afhængig af objektets form og
andre faktorer, kan
registreringsafstanden være
kortere, eller registrering er
eventuelt ikke mulig.
– Registrering foretages muligvis
ikke, hvis ubevægelige objekter
kommer for tæt på sensoren.
– Der er en lille forsinkelse mellem
registreringen og visningen af
ubevægelige objekter (der lyder en
advarselssummer). Selv ved lave
hastigheder er der mulighed for, at
objektet kommer inden for 30 cm
afstand, før den vises på displayet,
og summeren lyder.– Det kan være svært at høre
summeren på grund af
audiosystemets lydstyrke eller
luftstøj fra airconditionsystemet.
– Det kan være svært at høre lyden fra
systemet på grund af summere fra
andre systemer.
Objekter, som systemet muligvis ikke
kan registrere korrekt
Formen på objektet kan gøre, at
sensoren ikke kan registrere det. Vær
især opmærksom på følgende objekter:
• Ledninger, hegn, tovværk osv.
• Vat, sne og andre materialer, der
absorberer lydbølger
• Objekter med spidse vinkler
• Lave objekter
• Høje objekter med overdele, der rager
ud i retning mod bilen
Personer registreres muligvis ikke, hvis
de bærer visse typer beklædning.
Situationer, hvor systemet muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i
omgivelserne kan påvirke en sensors
evne til at registrere objekter korrekt.
Særlige tilfælde, hvor dette kan
forekomme, er angivet nedenfor.
• Der er vanddråber, snavs, sne eller is
på en sensor. (Problemet løses ved at
tørre sensorerne af ).
• En sensor er frosset. (Problemet løses
ved at tø området op). I særlig koldt
vejr kan det ske, at skærmens visning
er unormal, eller at objekter som fx en
mur ikke registreres, hvis en sensor er
frosset.
• Når en sensor eller området omkring
en sensor er meget varmt eller koldt.
5.4 Brug af systemerne til sikker og let kørsel
272

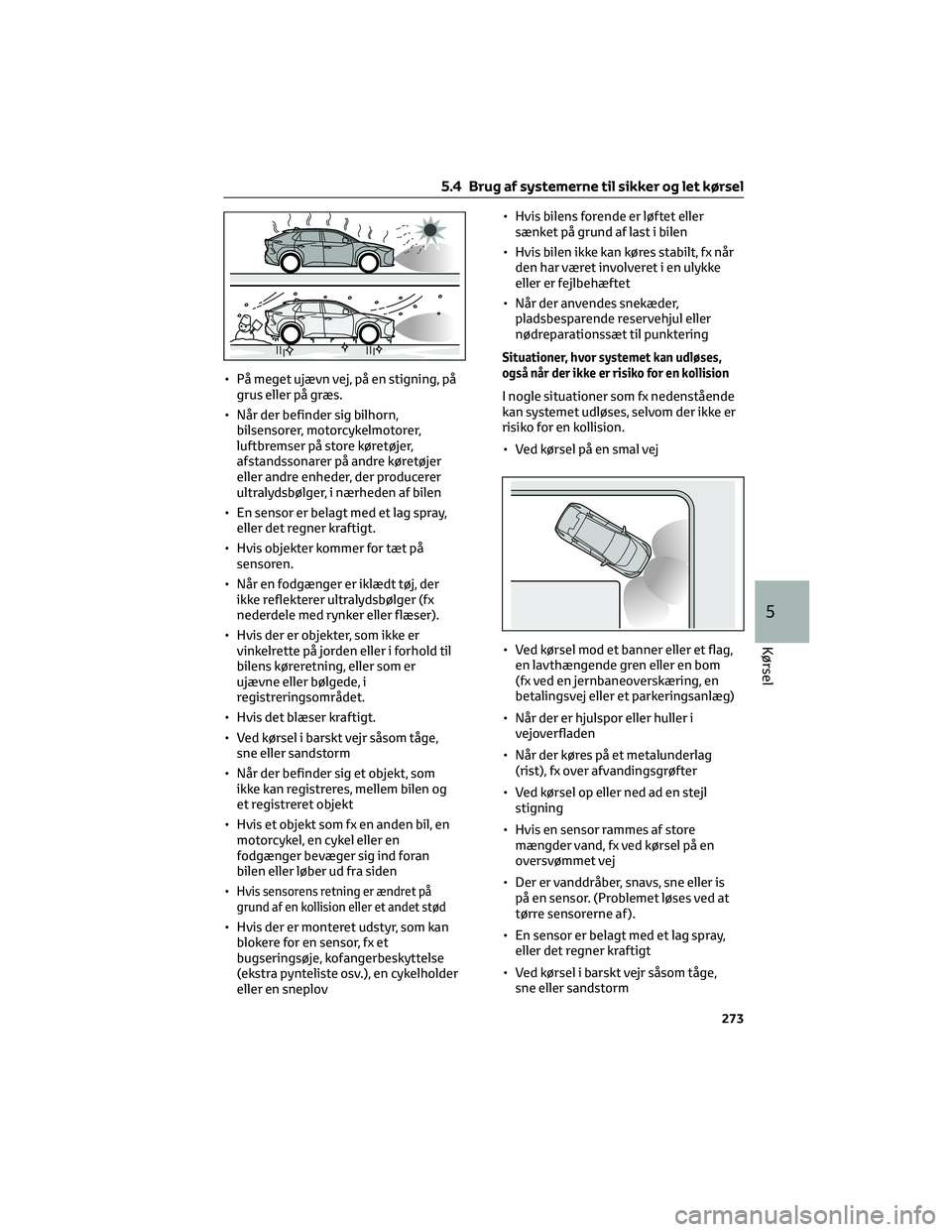

• På meget ujævn vej, på en stigning, på
grus eller på græs.
• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• En sensor er belagt med et lag spray,
eller det regner kraftigt.
• Hvis objekter kommer for tæt på
sensoren.
• Når en fodgænger er iklædt tøj, der
ikke reflekterer ultralydsbølger (fx
nederdele med rynker eller flæser).
• Hvis der er objekter, som ikke er
vinkelrette på jorden eller i forhold til
bilens køreretning, eller som er
ujævne eller bølgede, i
registreringsområdet.
• Hvis det blæser kraftigt.
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm
• Når der befinder sig et objekt, som
ikke kan registreres, mellem bilen og
et registreret objekt
• Hvis et objekt som fx en anden bil, en
motorcykel, en cykel eller en
fodgænger bevæger sig ind foran
bilen eller løber ud fra siden
•
Hvis sensorens retning er ændret på
grund af en kollision eller et andet stød
• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
Situationer, hvor systemet kan udløses,
også når der ikke er risiko for en kollision
I nogle situationer som fx nedenstående
kan systemet udløses, selvom der ikke er
risiko for en kollision.
• Ved kørsel på en smal vej
• Ved kørsel mod et banner eller et flag,
en lavthængende gren eller en bom
(fx ved en jernbaneoverskæring, en
betalingsvej eller et parkeringsanlæg)
• Når der er hjulspor eller huller i
vejoverfladen
• Når der køres på et metalunderlag
(rist), fx over afvandingsgrøfter
• Ved kørsel op eller ned ad en stejl
stigning
• Hvis en sensor rammes af store
mængder vand, fx ved kørsel på en
oversvømmet vej
• Der er vanddråber, snavs, sne eller is
på en sensor. (Problemet løses ved at
tørre sensorerne af ).
• En sensor er belagt med et lag spray,
eller det regner kraftigt
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm
5.4 Brug af systemerne til sikker og let kørsel
273
5
Kørsel

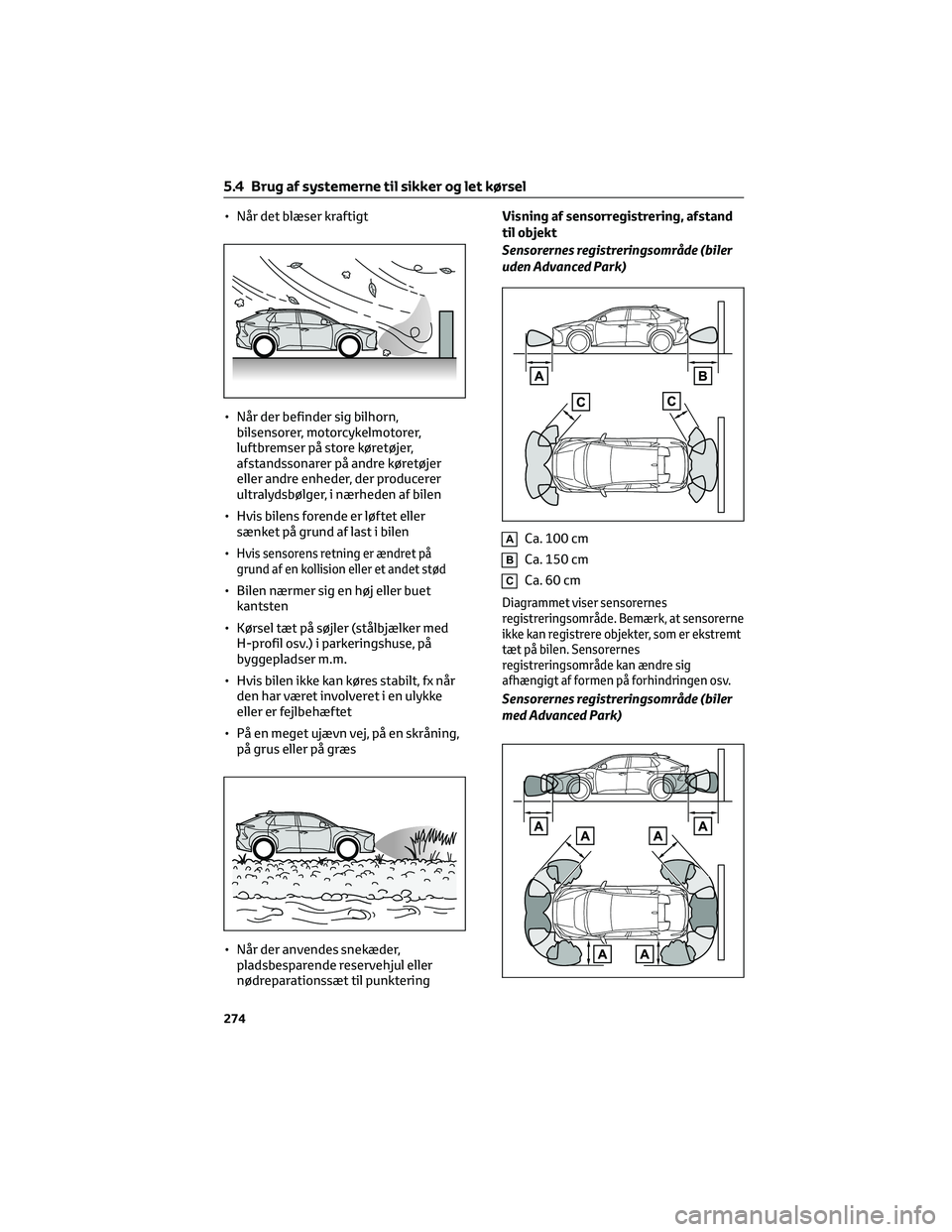

• Når det blæser kraftigt
• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
•
Hvis sensorens retning er ændret på
grund af en kollision eller et andet stød
• Bilen nærmer sig en høj eller buet
kantsten
• Kørsel tæt på søjler (stålbjælker med
H-profil osv.) i parkeringshuse, på
byggepladser m.m.
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
• På en meget ujævn vej, på en skråning,
på grus eller på græs
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punkteringVisning af sensorregistrering, afstand
til objekt
Sensorernes registreringsområde (biler
uden Advanced Park)
ACa. 100 cm
BCa. 150 cm
CCa.60cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at sensorerne
ikke kan registrere objekter, som er ekstremt
tæt på bilen. Sensorernes
registreringsområde kan ændre sig
afhængigt af formen på forhindringen osv.
Sensorernes registreringsområde (biler
med Advanced Park)
5.4 Brug af systemerne til sikker og let kørsel
274

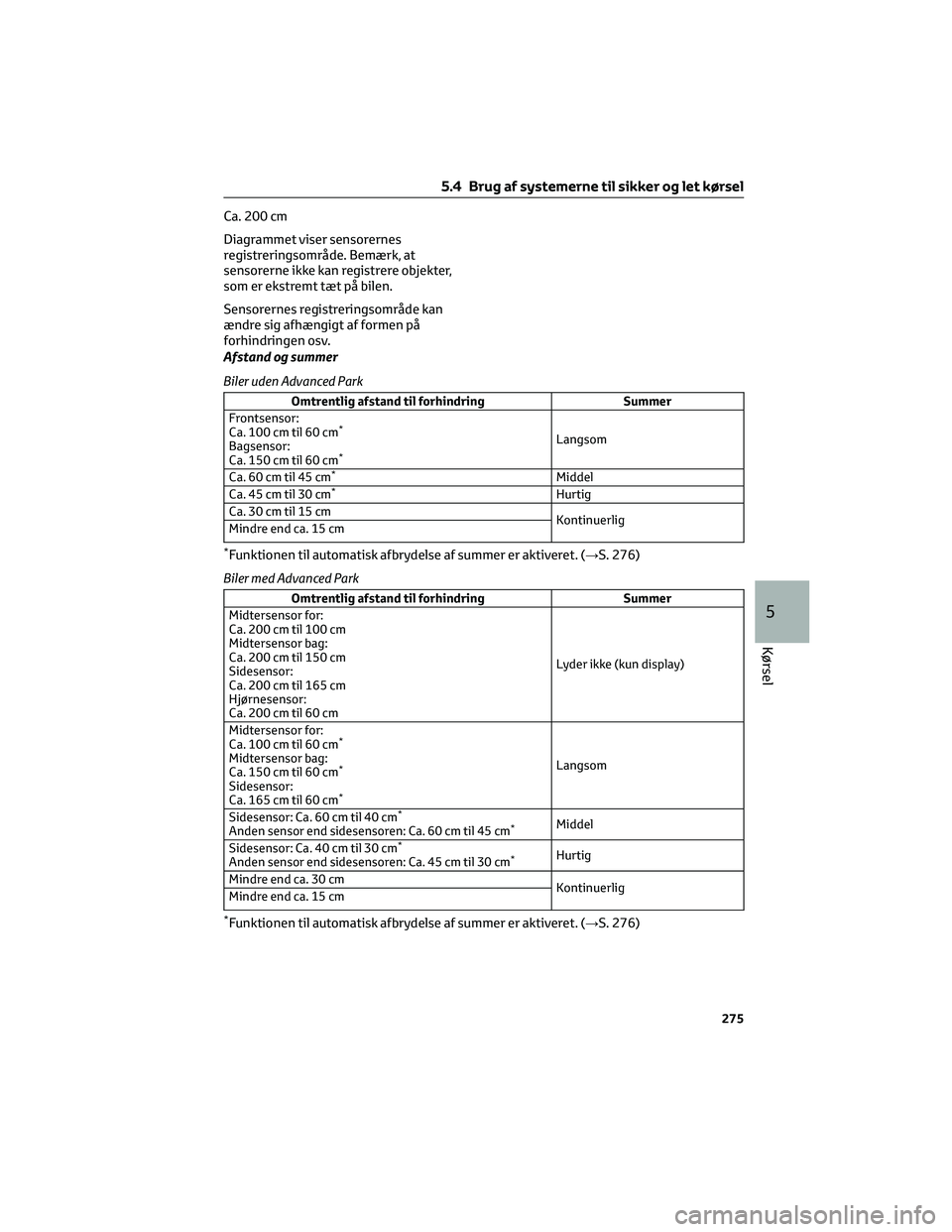

Ca. 200 cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
sensorerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.
Sensorernes registreringsområde kan
ændre sig afhængigt af formen på
forhindringen osv.
Afstand og summer
Biler uden Advanced Park
Omtrentlig afstand til forhindring Summer
Frontsensor:
Ca. 100 cm til 60 cm
*
Bagsensor:
Ca. 150 cm til 60 cm*
Langsom
Ca. 60 cm til 45 cm
*Middel
Ca. 45 cm til 30 cm*Hurtig
Ca. 30 cm til 15 cm
Kontinuerlig
Mindre end ca. 15 cm
*Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 276)
Biler med Advanced Park
Omtrentlig afstand til forhindring Summer
Midtersensor for:
Ca. 200 cm til 100 cm
Midtersensor bag:
Ca. 200 cm til 150 cm
Sidesensor:
Ca. 200 cm til 165 cm
Hjørnesensor:
Ca. 200 cm til 60 cmLyder ikke (kun display)
Midtersensor for:
Ca. 100 cm til 60 cm
*
Midtersensor bag:
Ca. 150 cm til 60 cm*
Sidesensor:
Ca. 165 cm til 60 cm*
Langsom
Sidesensor: Ca. 60 cm til 40 cm
*
Anden sensor end sidesensoren: Ca. 60 cm til 45 cm*Middel
Sidesensor: Ca. 40 cm til 30 cm
*
Anden sensor end sidesensoren: Ca. 45 cm til 30 cm*Hurtig
Mindre end ca. 30 cm
Kontinuerlig
Mindre end ca. 15 cm
*Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 276)
5.4 Brug af systemerne til sikker og let kørsel
275
5
Kørsel

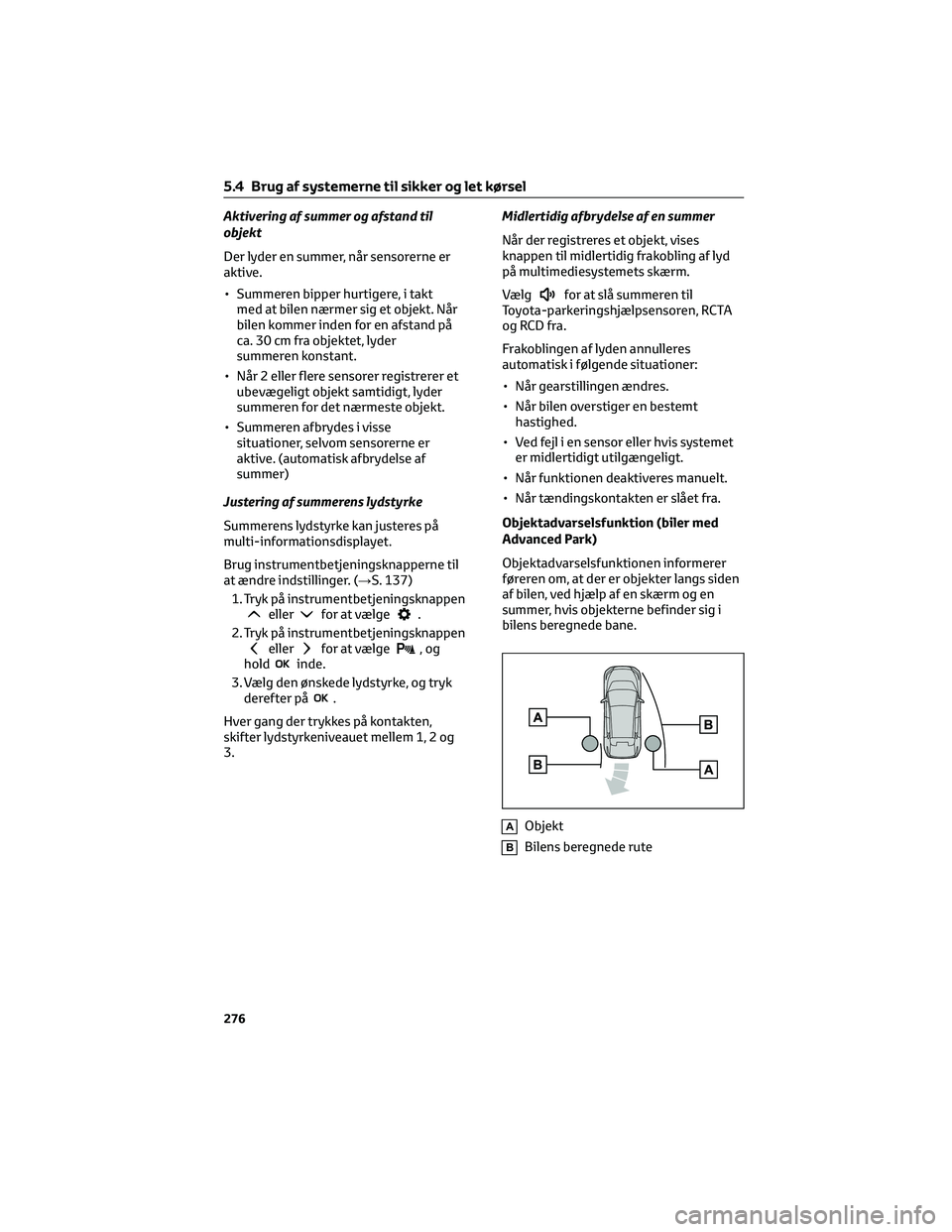

Aktivering af summer og afstand til
objekt
Der lyder en summer, når sensorerne er
aktive.
• Summeren bipper hurtigere, i takt
med at bilen nærmer sig et objekt. Når
bilen kommer inden for en afstand på
ca. 30 cm fra objektet, lyder
summeren konstant.
• Når 2 eller flere sensorer registrerer et
ubevægeligt objekt samtidigt, lyder
summeren for det nærmeste objekt.
• Summeren afbrydes i visse
situationer, selvom sensorerne er
aktive. (automatisk afbrydelse af
summer)
Justering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet.
Brug instrumentbetjeningsknapperne til
at ændre indstillinger. (→S. 137)
1. Tryk på instrumentbetjeningsknappen
ellerfor at vælge.
2. Tryk på instrumentbetjeningsknappen
ellerfor at vælge,og
holdinde.
3. Vælg den ønskede lydstyrke, og tryk
derefter på
.
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.Midlertidig afbrydelse af en summer
Når der registreres et objekt, vises
knappen til midlertidig frakobling af lyd
på multimediesystemets skærm.
Vælg
for at slå summeren til
Toyota-parkeringshjælpsensoren, RCTA
og RCD fra.
Frakoblingen af lyden annulleres
automatisk i følgende situationer:
• Når gearstillingen ændres.
• Når bilen overstiger en bestemt
hastighed.
• Ved fejl i en sensor eller hvis systemet
er midlertidigt utilgængeligt.
• Når funktionen deaktiveres manuelt.
• Når tændingskontakten er slået fra.
Objektadvarselsfunktion (biler med
Advanced Park)
Objektadvarselsfunktionen informerer
føreren om, at der er objekter langs siden
af bilen, ved hjælp af en skærm og en
summer, hvis objekterne befinder sig i
bilens beregnede bane.
AObjekt
BBilens beregnede rute
5.4 Brug af systemerne til sikker og let kørsel
276

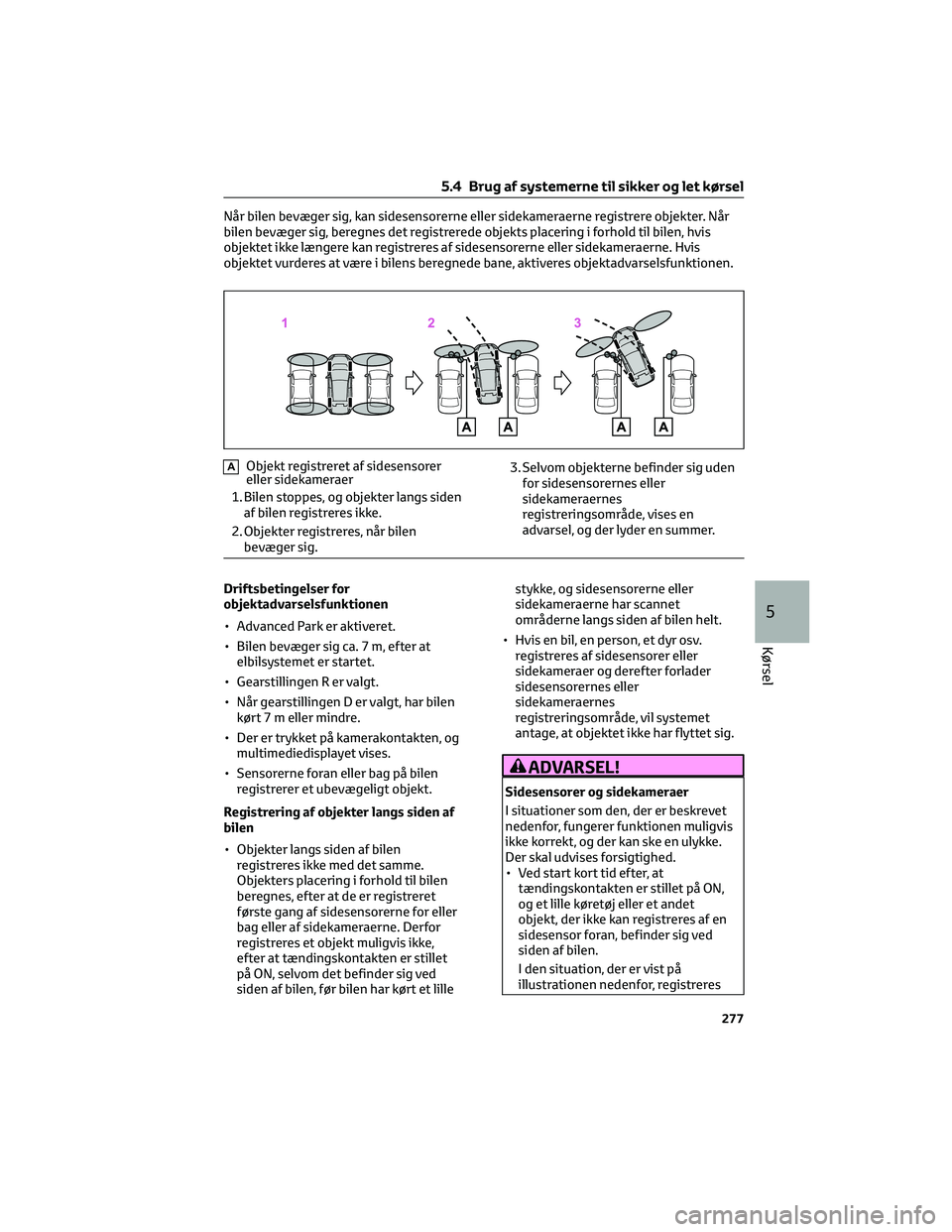

Når bilen bevæger sig, kan sidesensorerne eller sidekameraerne registrere objekter. Når
bilen bevæger sig, beregnes det registrerede objekts placering i forhold til bilen, hvis
objektet ikke længere kan registreres af sidesensorerne eller sidekameraerne. Hvis
objektet vurderes at være i bilens beregnede bane, aktiveres objektadvarselsfunktionen.
AObjekt registreret af sidesensorer
eller sidekameraer
1. Bilen stoppes, og objekter langs siden
af bilen registreres ikke.
2. Objekter registreres, når bilen
bevæger sig.3. Selvom objekterne befinder sig uden
for sidesensorernes eller
sidekameraernes
registreringsområde, vises en
advarsel, og der lyder en summer.
Driftsbetingelser for
objektadvarselsfunktionen
• Advanced Park er aktiveret.
• Bilen bevæger sig ca. 7 m, efter at
elbilsystemet er startet.
• Gearstillingen R er valgt.
• Når gearstillingen D er valgt, har bilen
kørt 7 m eller mindre.
• Der er trykket på kamerakontakten, og
multimediedisplayet vises.
• Sensorerne foran eller bag på bilen
registrerer et ubevægeligt objekt.
Registrering af objekter langs siden af
bilen
• Objekter langs siden af bilen
registreres ikke med det samme.
Objekters placering i forhold til bilen
beregnes, efter at de er registreret
første gang af sidesensorerne for eller
bag eller af sidekameraerne. Derfor
registreres et objekt muligvis ikke,
efter at tændingskontakten er stillet
på ON, selvom det befinder sig ved
siden af bilen, før bilen har kørt et lillestykke, og sidesensorerne eller
sidekameraerne har scannet
områderne langs siden af bilen helt.
• Hvis en bil, en person, et dyr osv.
registreres af sidesensorer eller
sidekameraer og derefter forlader
sidesensorernes eller
sidekameraernes
registreringsområde, vil systemet
antage, at objektet ikke har flyttet sig.
ADVARSEL!
Sidesensorer og sidekameraer
I situationer som den, der er beskrevet
nedenfor, fungerer funktionen muligvis
ikke korrekt, og der kan ske en ulykke.
Der skal udvises forsigtighed.
• Ved start kort tid efter, at
tændingskontakten er stillet på ON,
og et lille køretøj eller et andet
objekt, der ikke kan registreres af en
sidesensor foran, befinder sig ved
siden af bilen.
I den situation, der er vist på
illustrationen nedenfor, registreres
5.4 Brug af systemerne til sikker og let kørsel
277
5
Kørsel

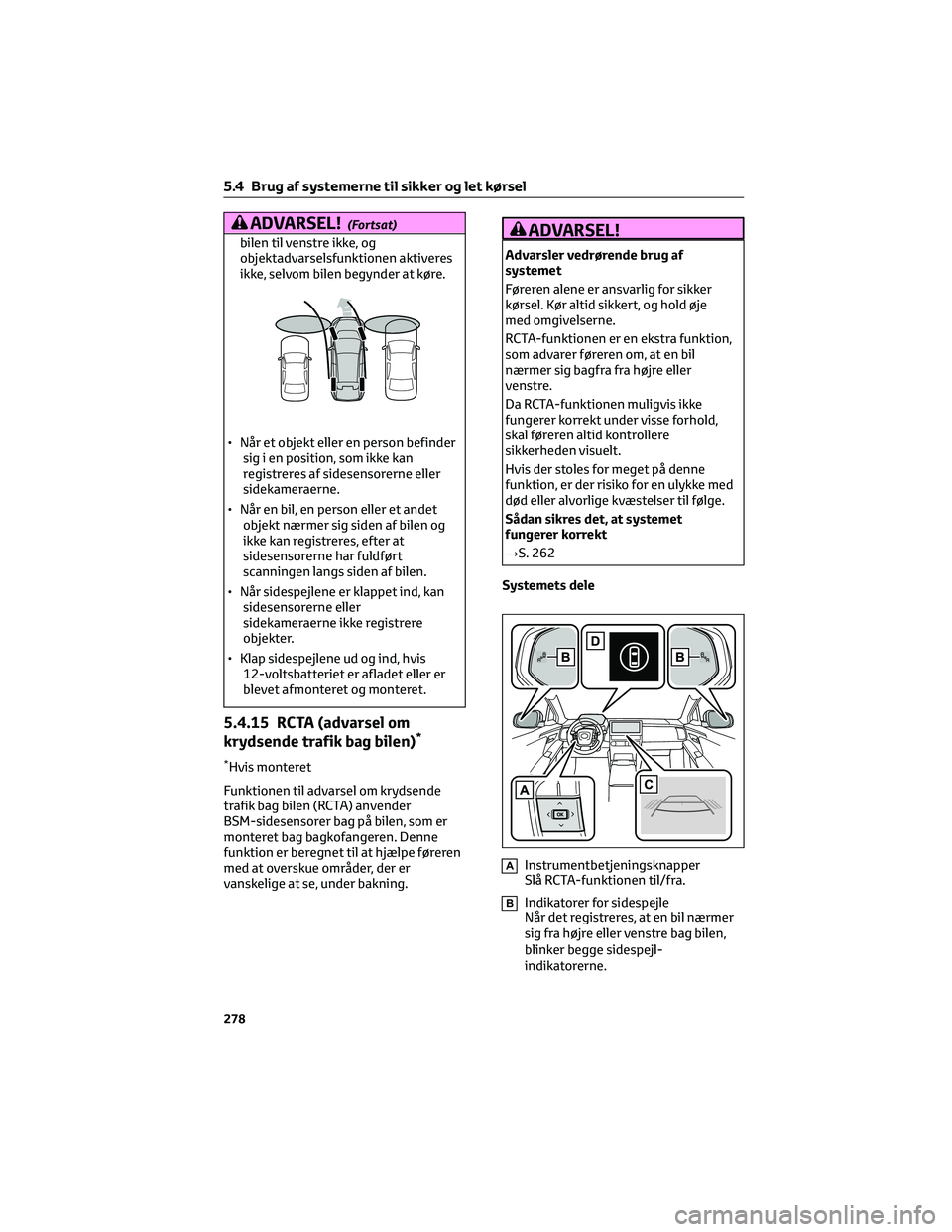

ADVARSEL!(Fortsat)
bilen til venstre ikke, og
objektadvarselsfunktionen aktiveres
ikke, selvom bilen begynder at køre.
• Når et objekt eller en person befinder
sig i en position, som ikke kan
registreres af sidesensorerne eller
sidekameraerne.
• Når en bil, en person eller et andet
objekt nærmer sig siden af bilen og
ikke kan registreres, efter at
sidesensorerne har fuldført
scanningen langs siden af bilen.
• Når sidespejlene er klappet ind, kan
sidesensorerne eller
sidekameraerne ikke registrere
objekter.
• Klap sidespejlene ud og ind, hvis
12-voltsbatteriet er afladet eller er
blevet afmonteret og monteret.
5.4.15 RCTA (advarsel om
krydsende trafik bag bilen)*
*Hvis monteret
Funktionen til advarsel om krydsende
trafik bag bilen (RCTA) anvender
BSM-sidesensorer bag på bilen, som er
monteret bag bagkofangeren. Denne
funktion er beregnet til at hjælpe føreren
med at overskue områder, der er
vanskelige at se, under bakning.
ADVARSEL!
Advarsler vedrørende brug af
systemet
Føreren alene er ansvarlig for sikker
kørsel. Kør altid sikkert, og hold øje
med omgivelserne.
RCTA-funktionen er en ekstra funktion,
som advarer føreren om, at en bil
nærmer sig bagfra fra højre eller
venstre.
Da RCTA-funktionen muligvis ikke
fungerer korrekt under visse forhold,
skal føreren altid kontrollere
sikkerheden visuelt.
Hvis der stoles for meget på denne
funktion, er der risiko for en ulykke med
død eller alvorlige kvæstelser til følge.
Sådan sikres det, at systemet
fungerer korrekt
→S. 262
Systemets dele
AInstrumentbetjeningsknapper
Slå RCTA-funktionen til/fra.
BIndikatorer for sidespejle
Når det registreres, at en bil nærmer
sig fra højre eller venstre bag bilen,
blinker begge sidespejl-
indikatorerne.
5.4 Brug af systemerne til sikker og let kørsel
278

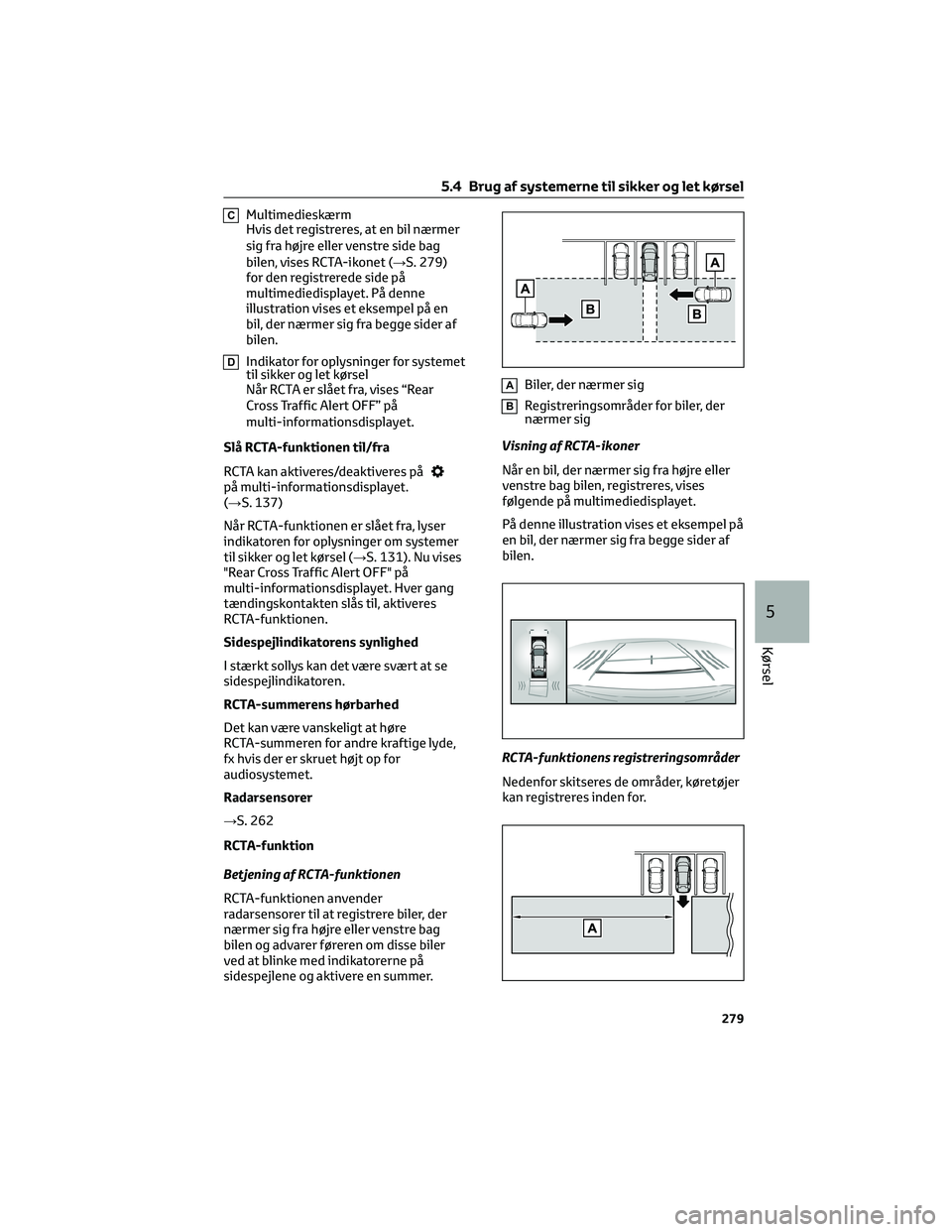

CMultimedieskærm
Hvis det registreres, at en bil nærmer
sig fra højre eller venstre side bag
bilen, vises RCTA-ikonet (→S. 279)
for den registrerede side på
multimediedisplayet. På denne
illustration vises et eksempel på en
bil, der nærmer sig fra begge sider af
bilen.
DIndikator for oplysninger for systemet
til sikker og let kørsel
Når RCTA er slået fra, vises “Rear
Cross Traffic Alert OFF” på
multi-informationsdisplayet.
Slå RCTA-funktionen til/fra
RCTA kan aktiveres/deaktiveres på
på multi-informationsdisplayet.
(→S. 137)
Når RCTA-funktionen er slået fra, lyser
indikatoren for oplysninger om systemer
til sikker og let kørsel (→S. 131). Nu vises
"Rear Cross Traffic Alert OFF" på
multi-informationsdisplayet. Hver gang
tændingskontakten slås til, aktiveres
RCTA-funktionen.
Sidespejlindikatorens synlighed
I stærkt sollys kan det være svært at se
sidespejlindikatoren.
RCTA-summerens hørbarhed
Det kan være vanskeligt at høre
RCTA-summeren for andre kraftige lyde,
fx hvis der er skruet højt op for
audiosystemet.
Radarsensorer
→S. 262
RCTA-funktion
Betjening af RCTA-funktionen
RCTA-funktionen anvender
radarsensorer til at registrere biler, der
nærmer sig fra højre eller venstre bag
bilen og advarer føreren om disse biler
ved at blinke med indikatorerne på
sidespejlene og aktivere en summer.
ABiler, der nærmer sig
BRegistreringsområder for biler, der
nærmer sig
Visning af RCTA-ikoner
Når en bil, der nærmer sig fra højre eller
venstre bag bilen, registreres, vises
følgende på multimediedisplayet.
På denne illustration vises et eksempel på
en bil, der nærmer sig fra begge sider af
bilen.
RCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer
kan registreres inden for.
5.4 Brug af systemerne til sikker og let kørsel
279
5
Kørsel
