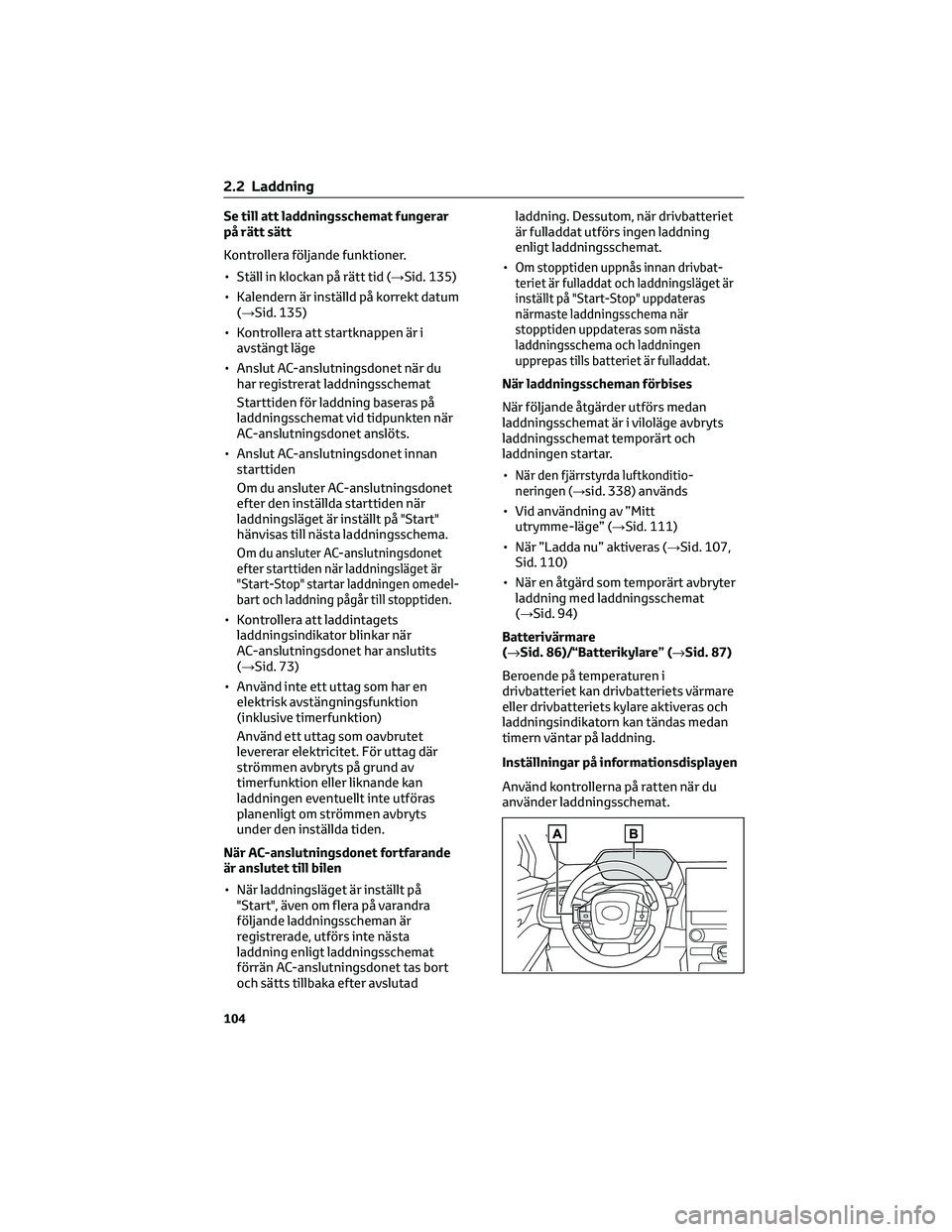

Se till att laddningsschemat fungerar
på rätt sätt
Kontrollera följande funktioner.
• Ställ in klockan på rätt tid (→Sid. 135)
• Kalendern är inställd på korrekt datum
(→Sid. 135)
• Kontrollera att startknappen är i
avstängt läge
• Anslut AC-anslutningsdonet när du
har registrerat laddningsschemat
Starttiden för laddning baseras på
laddningsschemat vid tidpunkten när
AC-anslutningsdonet anslöts.
• Anslut AC-anslutningsdonet innan
starttiden
Om du ansluter AC-anslutningsdonet
efter den inställda starttiden när
laddningsläget är inställt på "Start"
hänvisas till nästa laddningsschema.
Om du ansluter AC-anslutningsdonet
efter starttiden när laddningsläget är
"Start-Stop" startar laddningen omedel-
bart och laddning pågår till stopptiden.
• Kontrollera att laddintagets
laddningsindikator blinkar när
AC-anslutningsdonet har anslutits
(→Sid. 73)
• Använd inte ett uttag som har en
elektrisk avstängningsfunktion
(inklusive timerfunktion)
Använd ett uttag som oavbrutet
levererar elektricitet. För uttag där
strömmen avbryts på grund av
timerfunktion eller liknande kan
laddningen eventuellt inte utföras
planenligt om strömmen avbryts
under den inställda tiden.
När AC-anslutningsdonet fortfarande
är anslutet till bilen
• När laddningsläget är inställt på
"Start", även om flera på varandra
följande laddningsscheman är
registrerade, utförs inte nästa
laddning enligt laddningsschemat
förrän AC-anslutningsdonet tas bort
och sätts tillbaka efter avslutadladdning. Dessutom, när drivbatteriet
är fulladdat utförs ingen laddning
enligt laddningsschemat.
•
Om stopptiden uppnås innan drivbat-
teriet är fulladdat och laddningsläget är
inställt på "Start-Stop" uppdateras
närmaste laddningsschema när
stopptiden uppdateras som nästa
laddningsschema och laddningen
upprepas tills batteriet är fulladdat.
När laddningsscheman förbises
När följande åtgärder utförs medan
laddningsschemat är i viloläge avbryts
laddningsschemat temporärt och
laddningen startar.
•
När den fjärrstyrda luftkonditio-
neringen (→sid. 338) används
• Vid användning av ”Mitt
utrymme-läge” (→Sid. 111)
• När ”Ladda nu” aktiveras (→Sid. 107,
Sid. 110)
• När en åtgärd som temporärt avbryter
laddning med laddningsschemat
(→Sid. 94)
Batterivärmare
(→Sid. 86)/“Batterikylare” (→Sid. 87)
Beroende på temperaturen i
drivbatteriet kan drivbatteriets värmare
eller drivbatteriets kylare aktiveras och
laddningsindikatorn kan tändas medan
timern väntar på laddning.
Inställningar på informationsdisplayen
Använd kontrollerna på ratten när du
använder laddningsschemat.
2.2 Laddning
104

ARattmonterade kontroller
(→Sid. 134)
BInformationsdisplay
Registrera laddningsschemat
1. Tryck på
ellerpå ratten för att
välja.
2. Tryck på
ellerpå ratten och
välj "Vehicle Settings", håll sedan
intryckt.
3. Tryck på
ellerpå ratten, välj
"Charging Settings" och tryck sedan
på
.
Skärmen "Laddningsinställningar"
visas.
4. Tryck på
ellerpå ratten, välj
"Laddningsschema" och tryck sedan
på
.
Skärmen "Laddningsschema" visas.
5. Tryck på
ellerpå ratten, välj
"Schemalagd händelse" och tryck
sedan på
.
Skärmen "Schemalagd händelse"
visas.
6. Tryck på
ellerpå ratten, för att
välja ”+lägg till”, tryck sedan på.
Skärmen "Laddningsläge" visas.7. Tryck på
ellerpå ratten för att
med markören välja funktionen som
ska ändras, tryck sedan på
ellerför att ändra inställning.
När laddningsläget är "Start", ställ in
laddningens starttid.
När laddningsläget är "Start-Stop",
ställ in laddningens starttid och
stopptid. Tryck på
när
inställningarna har ändrats till
önskade inställningar.
8. Tryck på
ellerpå ratten, välj
önskad dag för att aktivera upprepad
inställning, och tryck sedan på
.
Varje gång
trycks in växlar den
upprepade inställningen mellan "På"
och "Av".
När "På" är inställt upprepas
laddningsschemat varje dag. Det går
att ställa in mer än en dag i påslaget
läge.
När inställningarna har ändrats till
önskade inställningar, välj "Färdig"
och tryck sedan på
.
En skärm visas där inställningarna kan
sparas.
9. Välj "Spara" och tryck på
för att
spara inställningarna.
Inställningarna sparas. Tryck på
och utför proceduren igen om du vill
ändra inställningarna.
När inställningarna är avslutade och
AC-anslutningsdonet är anslutet till
bilen utförs laddning enligt
laddningsschemats inställningar.
2.2 Laddning
105
2
Elbilsystem

Så här tolkas skärmen "Laddningsschema"
ALaddningsscheman
Visar registrerade laddningsscheman
för en vecka med symboler i en lista.
BKnappen "Lägg t"
Tryck för att lägga till en ny post i
laddningsschemat. (→Sid. 108)
CKnappen "Redigera"
Tryck för att ändra eller radera
registrerade poster på
laddningsschemat. (→Sid. 109)
DKnappen "Ladda nu"
Varje gång knappen trycks in växlar
”Ladda nu” mellan ”På” och ”Av”.
(→Sid. 110)
ETillbaka-knapp
Tryck för att stänga skärmen
"Laddningsschema".
Registrera laddningsschemat
1. Visa skärmen "Laddningsschema".
(→Sid. 107)
2. Tryck på "Lägg t".
Skärmen "Lägg till händelse" visas på
skärmen.
3. Ändra schemat till önskad tid.
• LaddningslägeVälj "Starta vid angiven tid" eller
"Starta och stoppa på angivna tider"
för att ställa in önskat laddningsläge.
• När "Starta vid angiven tid" väljs
Ställ in starttid för laddning och tryck
på "OK".
2.2 Laddning
108

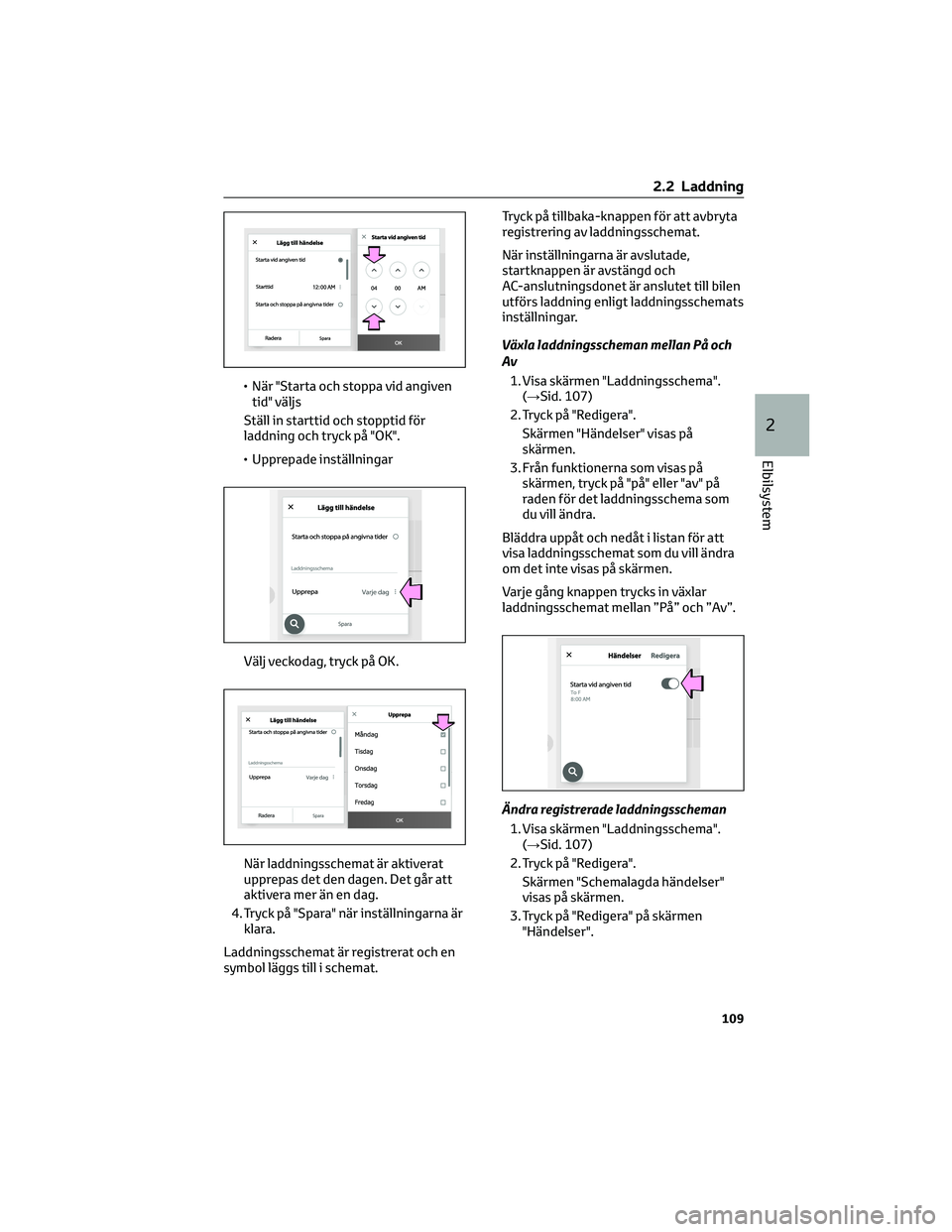

• När "Starta och stoppa vid angiven
tid" väljs
Ställ in starttid och stopptid för
laddning och tryck på "OK".
• Upprepade inställningar
Välj veckodag, tryck på OK.
När laddningsschemat är aktiverat
upprepas det den dagen. Det går att
aktivera mer än en dag.
4. Tryck på "Spara" när inställningarna är
klara.
Laddningsschemat är registrerat och en
symbol läggs till i schemat.Tryck på tillbaka-knappen för att avbryta
registrering av laddningsschemat.
När inställningarna är avslutade,
startknappen är avstängd och
AC-anslutningsdonet är anslutet till bilen
utförs laddning enligt laddningsschemats
inställningar.
Växla laddningsscheman mellan På och
Av
1. Visa skärmen "Laddningsschema".
(→Sid. 107)
2. Tryck på "Redigera".
Skärmen "Händelser" visas på
skärmen.
3. Från funktionerna som visas på
skärmen, tryck på "på" eller "av" på
raden för det laddningsschema som
du vill ändra.
Bläddra uppåt och nedåt i listan för att
visa laddningsschemat som du vill ändra
om det inte visas på skärmen.
Varje gång knappen trycks in växlar
laddningsschemat mellan ”På” och ”Av”.
Ändra registrerade laddningsscheman
1. Visa skärmen "Laddningsschema".
(→Sid. 107)
2. Tryck på "Redigera".
Skärmen "Schemalagda händelser"
visas på skärmen.
3. Tryck på "Redigera" på skärmen
"Händelser".
2.2 Laddning
109
2
Elbilsystem

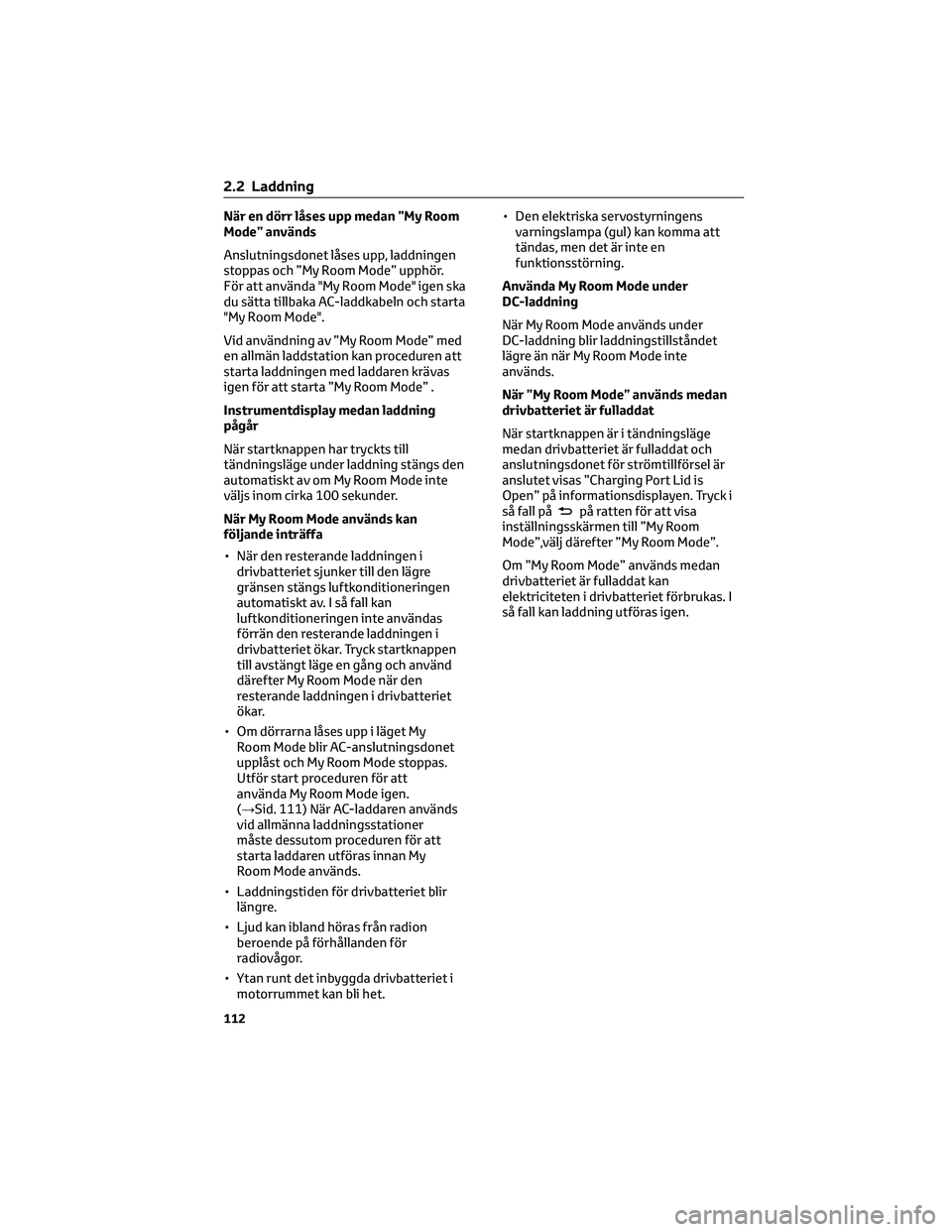

När en dörr låses upp medan ”My Room
Mode” används
Anslutningsdonet låses upp, laddningen
stoppas och ”My Room Mode” upphör.
För att använda "My Room Mode" igen ska
du sätta tillbaka AC-laddkabeln och starta
"My Room Mode".
Vid användning av ”My Room Mode” med
en allmän laddstation kan proceduren att
starta laddningen med laddaren krävas
igen för att starta ”My Room Mode” .
Instrumentdisplay medan laddning
pågår
När startknappen har tryckts till
tändningsläge under laddning stängs den
automatiskt av om My Room Mode inte
väljs inom cirka 100 sekunder.
När My Room Mode används kan
följande inträffa
• När den resterande laddningen i
drivbatteriet sjunker till den lägre
gränsen stängs luftkonditioneringen
automatiskt av. I så fall kan
luftkonditioneringen inte användas
förrän den resterande laddningen i
drivbatteriet ökar. Tryck startknappen
till avstängt läge en gång och använd
därefter My Room Mode när den
resterande laddningen i drivbatteriet
ökar.
• Om dörrarna låses upp i läget My
Room Mode blir AC-anslutningsdonet
upplåst och My Room Mode stoppas.
Utför start proceduren för att
använda My Room Mode igen.
(→Sid. 111) När AC-laddaren används
vid allmänna laddningsstationer
måste dessutom proceduren för att
starta laddaren utföras innan My
Room Mode används.
• Laddningstiden för drivbatteriet blir
längre.
• Ljud kan ibland höras från radion
beroende på förhållanden för
radiovågor.
• Ytan runt det inbyggda drivbatteriet i
motorrummet kan bli het.• Den elektriska servostyrningens
varningslampa (gul) kan komma att
tändas, men det är inte en
funktionsstörning.
Använda My Room Mode under
DC-laddning
När My Room Mode används under
DC-laddning blir laddningstillståndet
lägre än när My Room Mode inte
används.
När ”My Room Mode” används medan
drivbatteriet är fulladdat
När startknappen är i tändningsläge
medan drivbatteriet är fulladdat och
anslutningsdonet för strömtillförsel är
anslutet visas ”Charging Port Lid is
Open” på informationsdisplayen. Tryck i
så fall på
på ratten för att visa
inställningsskärmen till ”My Room
Mode”,välj därefter ”My Room Mode”.
Om ”My Room Mode” används medan
drivbatteriet är fulladdat kan
elektriciteten i drivbatteriet förbrukas. I
så fall kan laddning utföras igen.
2.2 Laddning
112

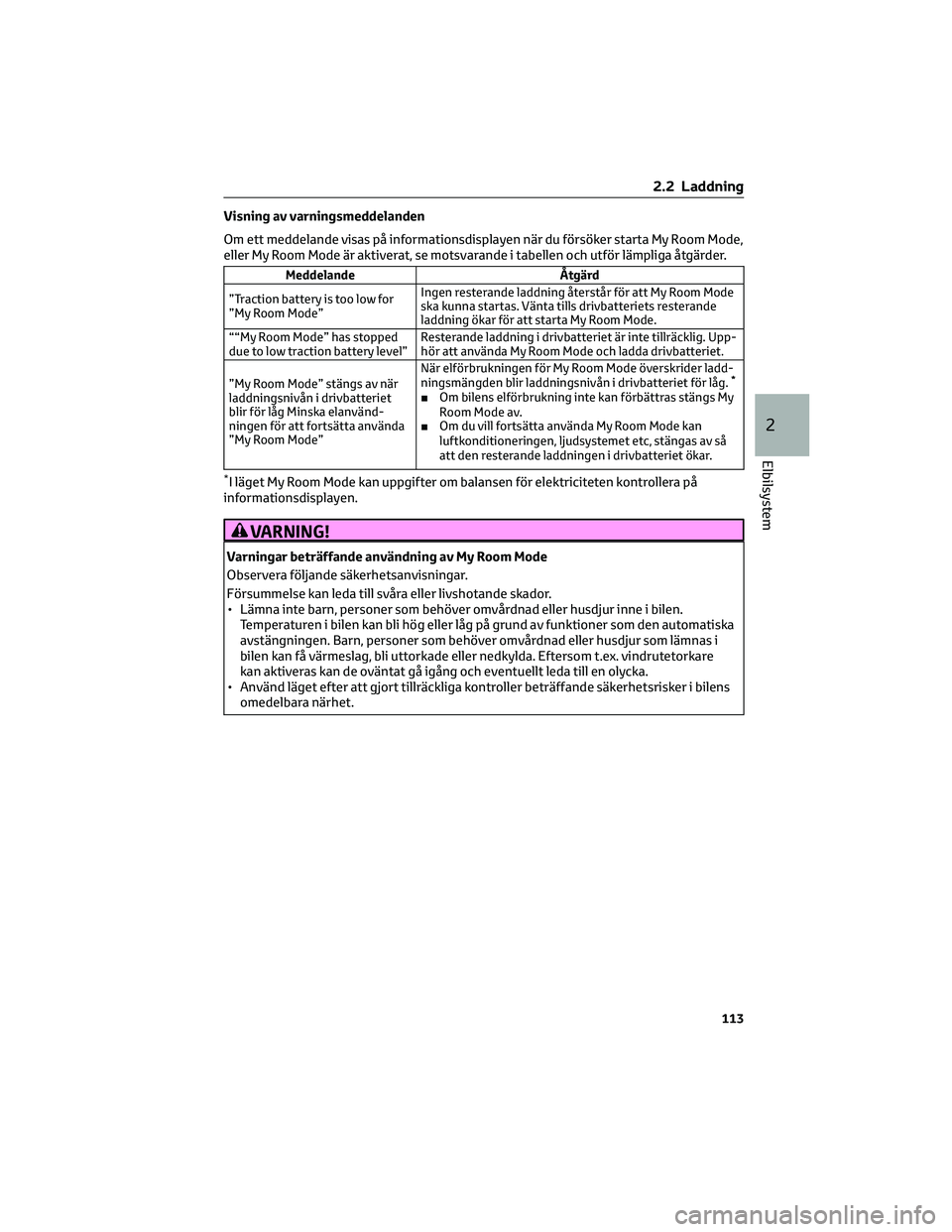

Visning av varningsmeddelanden
Om ett meddelande visas på informationsdisplayen när du försöker starta My Room Mode,
eller My Room Mode är aktiverat, se motsvarande i tabellen och utför lämpliga åtgärder.
Meddelande Åtgärd
”Traction battery is too low for
”My Room Mode”Ingen resterande laddning återstår för att My Room Mode
ska kunna startas. Vänta tills drivbatteriets resterande
laddning ökar för att starta My Room Mode.
““My Room Mode” has stopped
due to low traction battery level”Resterande laddning i drivbatteriet är inte tillräcklig. Upp-
hör att använda My Room Mode och ladda drivbatteriet.
”My Room Mode” stängs av när
laddningsnivån i drivbatteriet
blir för låg Minska elanvänd-
ningen för att fortsätta använda
”My Room Mode”När elförbrukningen för My Room Mode överskrider ladd-
ningsmängden blir laddningsnivån i drivbatteriet för låg.
*
■Om bilens elförbrukning inte kan förbättras stängs My
Room Mode av.
■Om du vill fortsätta använda My Room Mode kan
luftkonditioneringen, ljudsystemet etc, stängas av så
att den resterande laddningen i drivbatteriet ökar.
*I läget My Room Mode kan uppgifter om balansen för elektriciteten kontrollera på
informationsdisplayen.
VARNING!
Varningar beträffande användning av My Room Mode
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
• Lämna inte barn, personer som behöver omvårdnad eller husdjur inne i bilen.
Temperaturen i bilen kan bli hög eller låg på grund av funktioner som den automatiska
avstängningen. Barn, personer som behöver omvårdnad eller husdjur som lämnas i
bilen kan få värmeslag, bli uttorkade eller nedkylda. Eftersom t.ex. vindrutetorkare
kan aktiveras kan de oväntat gå igång och eventuellt leda till en olycka.
• Använd läget efter att gjort tillräckliga kontroller beträffande säkerhetsrisker i bilens
omedelbara närhet.
2.2 Laddning
113
2
Elbilsystem

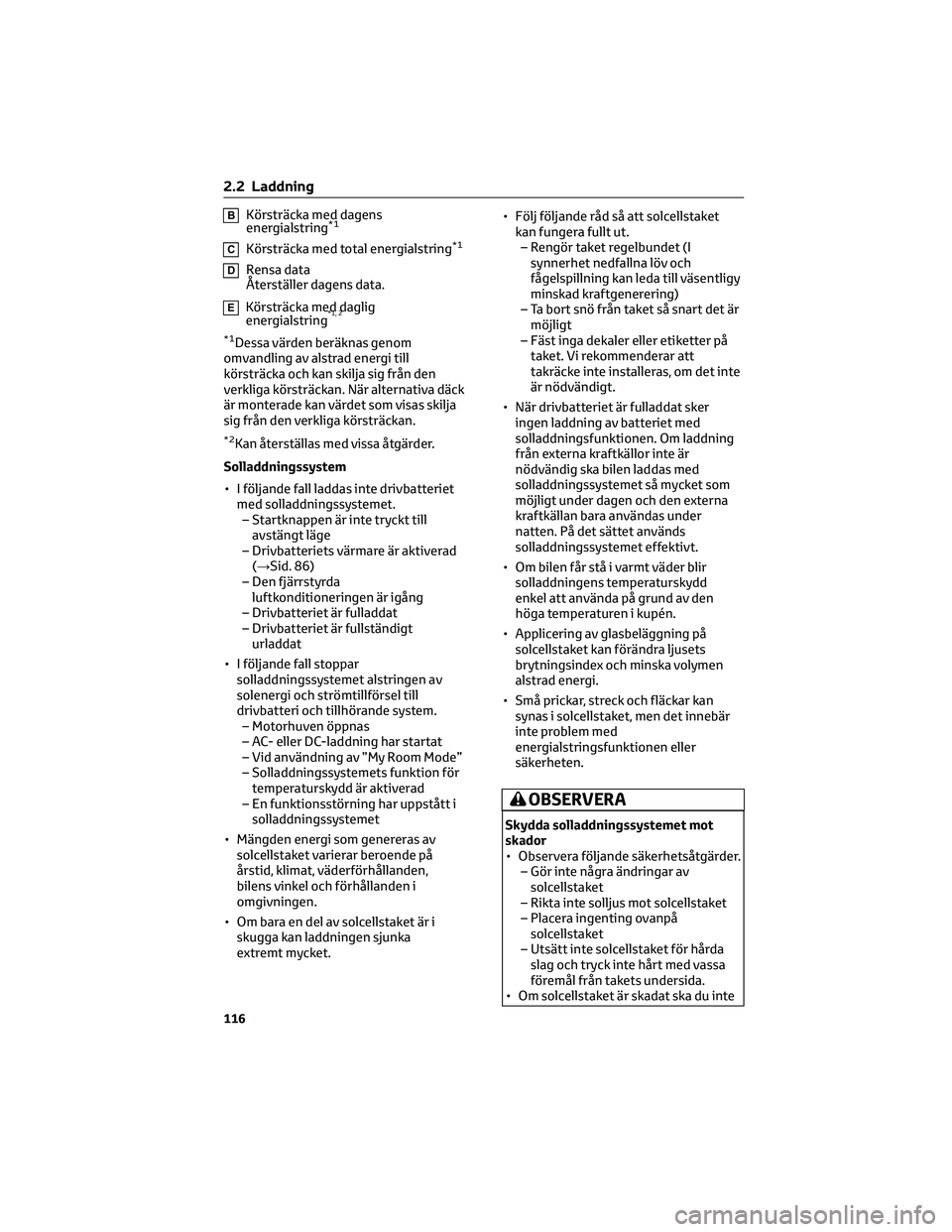

BKörsträcka med dagens
energialstring*1
CKörsträcka med total energialstring*1
DRensa data
Återställer dagens data.
EKörsträcka med daglig
energialstring*1, 2
*1Dessa värden beräknas genom
omvandling av alstrad energi till
körsträcka och kan skilja sig från den
verkliga körsträckan. När alternativa däck
är monterade kan värdet som visas skilja
sig från den verkliga körsträckan.
*2Kan återställas med vissa åtgärder.
Solladdningssystem
• I följande fall laddas inte drivbatteriet
med solladdningssystemet.
– Startknappen är inte tryckt till
avstängt läge
– Drivbatteriets värmare är aktiverad
(→Sid. 86)
– Den fjärrstyrda
luftkonditioneringen är igång
– Drivbatteriet är fulladdat
– Drivbatteriet är fullständigt
urladdat
• I följande fall stoppar
solladdningssystemet alstringen av
solenergi och strömtillförsel till
drivbatteri och tillhörande system.
– Motorhuven öppnas
– AC- eller DC-laddning har startat
– Vid användning av ”My Room Mode”
– Solladdningssystemets funktion för
temperaturskydd är aktiverad
– En funktionsstörning har uppstått i
solladdningssystemet
• Mängden energi som genereras av
solcellstaket varierar beroende på
årstid, klimat, väderförhållanden,
bilens vinkel och förhållanden i
omgivningen.
• Om bara en del av solcellstaket är i
skugga kan laddningen sjunka
extremt mycket.• Följ följande råd så att solcellstaket
kan fungera fullt ut.
– Rengör taket regelbundet (I
synnerhet nedfallna löv och
fågelspillning kan leda till väsentligy
minskad kraftgenerering)
– Ta bort snö från taket så snart det är
möjligt
– Fäst inga dekaler eller etiketter på
taket. Vi rekommenderar att
takräcke inte installeras, om det inte
är nödvändigt.
• När drivbatteriet är fulladdat sker
ingen laddning av batteriet med
solladdningsfunktionen. Om laddning
från externa kraftkällor inte är
nödvändig ska bilen laddas med
solladdningssystemet så mycket som
möjligt under dagen och den externa
kraftkällan bara användas under
natten. På det sättet används
solladdningssystemet effektivt.
• Om bilen får stå i varmt väder blir
solladdningens temperaturskydd
enkel att använda på grund av den
höga temperaturen i kupén.
• Applicering av glasbeläggning på
solcellstaket kan förändra ljusets
brytningsindex och minska volymen
alstrad energi.
• Små prickar, streck och fläckar kan
synas i solcellstaket, men det innebär
inte problem med
energialstringsfunktionen eller
säkerheten.
OBSERVERA
Skydda solladdningssystemet mot
skador
• Observera följande säkerhetsåtgärder.
– Gör inte några ändringar av
solcellstaket
– Rikta inte solljus mot solcellstaket
– Placera ingenting ovanpå
solcellstaket
– Utsätt inte solcellstaket för hårda
slag och tryck inte hårt med vassa
föremål från takets undersida.
• Om solcellstaket är skadat ska du inte
2.2 Laddning
116

OBSERVERA(Fortsättning)
röra den skadade ytan. Begär
omedelbart reparation från en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
OBSERVERA(Fortsättning)
kvalifikationer och utrustning.
Om bagage har lastats på taket
→Sid. 183

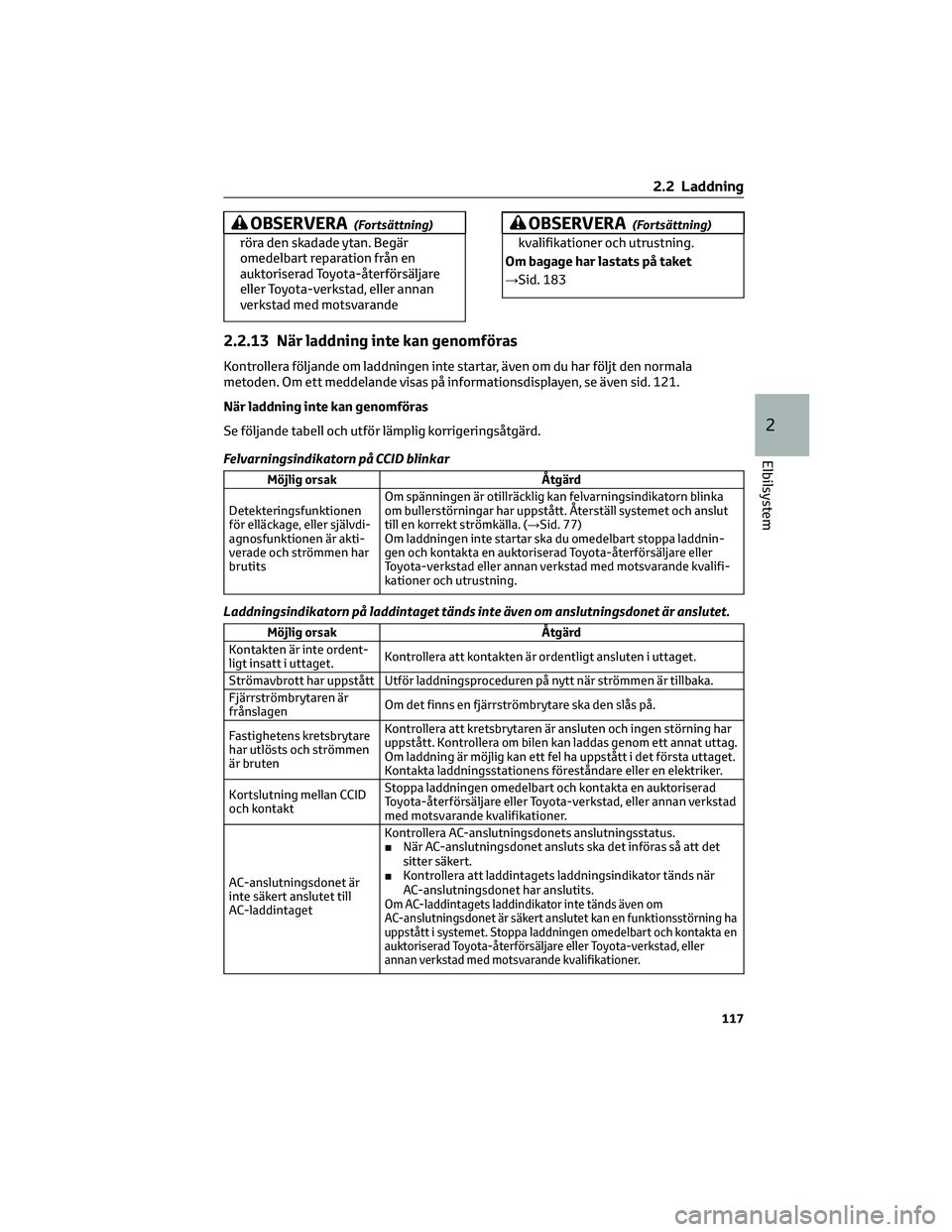

2.2.13 När laddning inte kan genomföras
Kontrollera följande om laddningen inte startar, även om du har följt den normala
metoden. Om ett meddelande visas på informationsdisplayen, se även sid. 121.
När laddning inte kan genomföras
Se följande tabell och utför lämplig korrigeringsåtgärd.
Felvarningsindikatorn på CCID blinkar
Möjlig orsak Åtgärd
Detekteringsfunktionen
för elläckage, eller självdi-
agnosfunktionen är akti-
verade och strömmen har
brutitsOm spänningen är otillräcklig kan felvarningsindikatorn blinka
om bullerstörningar har uppstått. Återställ systemet och anslut
till en korrekt strömkälla. (→Sid. 77)
Om laddningen inte startar ska du omedelbart stoppa laddnin-
gen och kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
Laddningsindikatorn på laddintaget tänds inte även om anslutningsdonet är anslutet.
Möjlig orsak Åtgärd
Kontakten är inte ordent-
ligt insatt i uttaget.Kontrollera att kontakten är ordentligt ansluten i uttaget.
Strömavbrott har uppstått Utför laddningsproceduren på nytt när strömmen är tillbaka.
Fjärrströmbrytaren är
frånslagenOm det finns en fjärrströmbrytare ska den slås på.
Fastighetens kretsbrytare
har utlösts och strömmen
är brutenKontrollera att kretsbrytaren är ansluten och ingen störning har
uppstått. Kontrollera om bilen kan laddas genom ett annat uttag.
Om laddning är möjlig kan ett fel ha uppstått i det första uttaget.
Kontakta laddningsstationens föreståndare eller en elektriker.
Kortslutning mellan CCID
och kontaktStoppa laddningen omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
AC-anslutningsdonet är
inte säkert anslutet till
AC-laddintagetKontrollera AC-anslutningsdonets anslutningsstatus.
■När AC-anslutningsdonet ansluts ska det införas så att det
sitter säkert.
■Kontrollera att laddintagets laddningsindikator tänds när
AC-anslutningsdonet har anslutits.
Om AC-laddintagets laddindikator inte tänds även om
AC-anslutningsdonet är säkert anslutet kan en funktionsstörning ha
uppstått i systemet. Stoppa laddningen omedelbart och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
2.2 Laddning
117
2
Elbilsystem

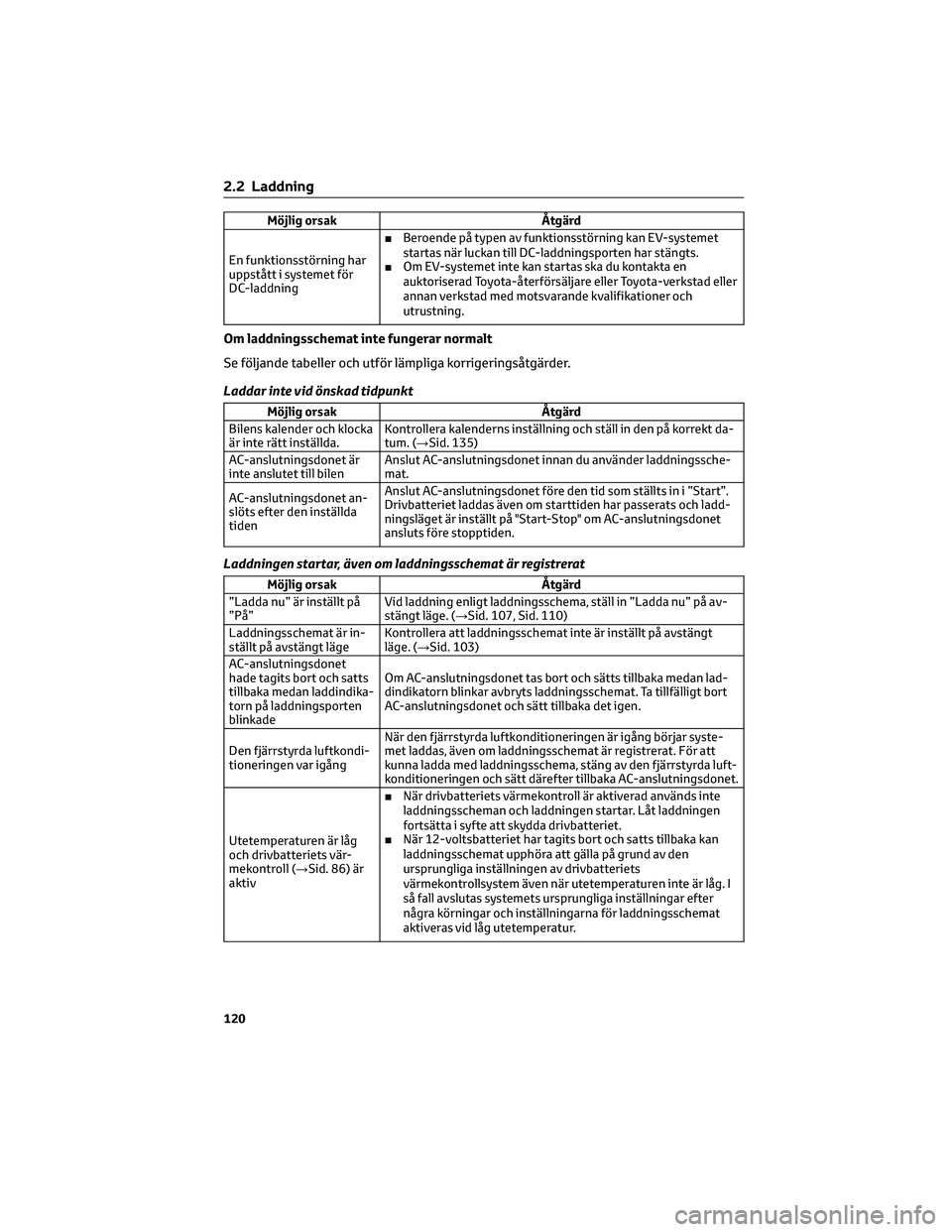

Möjlig orsak Åtgärd
En funktionsstörning har
uppstått i systemet för
DC-laddning■Beroende på typen av funktionsstörning kan EV-systemet
startas när luckan till DC-laddningsporten har stängts.
■Om EV-systemet inte kan startas ska du kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och
utrustning.
Om laddningsschemat inte fungerar normalt
Se följande tabeller och utför lämpliga korrigeringsåtgärder.
Laddar inte vid önskad tidpunkt
Möjlig orsak Åtgärd
Bilens kalender och klocka
är inte rätt inställda.Kontrollera kalenderns inställning och ställ in den på korrekt da-
tum. (→Sid. 135)
AC-anslutningsdonet är
inte anslutet till bilenAnslut AC-anslutningsdonet innan du använder laddningssche-
mat.
AC-anslutningsdonet an-
slöts efter den inställda
tidenAnslut AC-anslutningsdonet före den tid som ställts in i ”Start”.
Drivbatteriet laddas även om starttiden har passerats och ladd-
ningsläget är inställt på "Start-Stop" om AC-anslutningsdonet
ansluts före stopptiden.
Laddningen startar, även om laddningsschemat är registrerat
Möjlig orsak Åtgärd
”Ladda nu” är inställt på
”På”Vid laddning enligt laddningsschema, ställ in ”Ladda nu” på av-
stängt läge. (→Sid. 107, Sid. 110)
Laddningsschemat är in-
ställt på avstängt lägeKontrollera att laddningsschemat inte är inställt på avstängt
läge. (→Sid. 103)
AC-anslutningsdonet
hade tagits bort och satts
tillbaka medan laddindika-
torn på laddningsporten
blinkadeOm AC-anslutningsdonet tas bort och sätts tillbaka medan lad-
dindikatorn blinkar avbryts laddningsschemat. Ta tillfälligt bort
AC-anslutningsdonet och sätt tillbaka det igen.
Den fjärrstyrda luftkondi-
tioneringen var igångNär den fjärrstyrda luftkonditioneringen är igång börjar syste-
met laddas, även om laddningsschemat är registrerat. För att
kunna ladda med laddningsschema, stäng av den fjärrstyrda luft-
konditioneringen och sätt därefter tillbaka AC-anslutningsdonet.
Utetemperaturen är låg
och drivbatteriets vär-
mekontroll (→Sid. 86) är
aktiv■När drivbatteriets värmekontroll är aktiverad används inte
laddningsscheman och laddningen startar. Låt laddningen
fortsätta i syfte att skydda drivbatteriet.
■När 12-voltsbatteriet har tagits bort och satts tillbaka kan
laddningsschemat upphöra att gälla på grund av den
ursprungliga inställningen av drivbatteriets
värmekontrollsystem även när utetemperaturen inte är låg. I
så fall avslutas systemets ursprungliga inställningar efter
några körningar och inställningarna för laddningsschemat
aktiveras vid låg utetemperatur.
2.2 Laddning
120

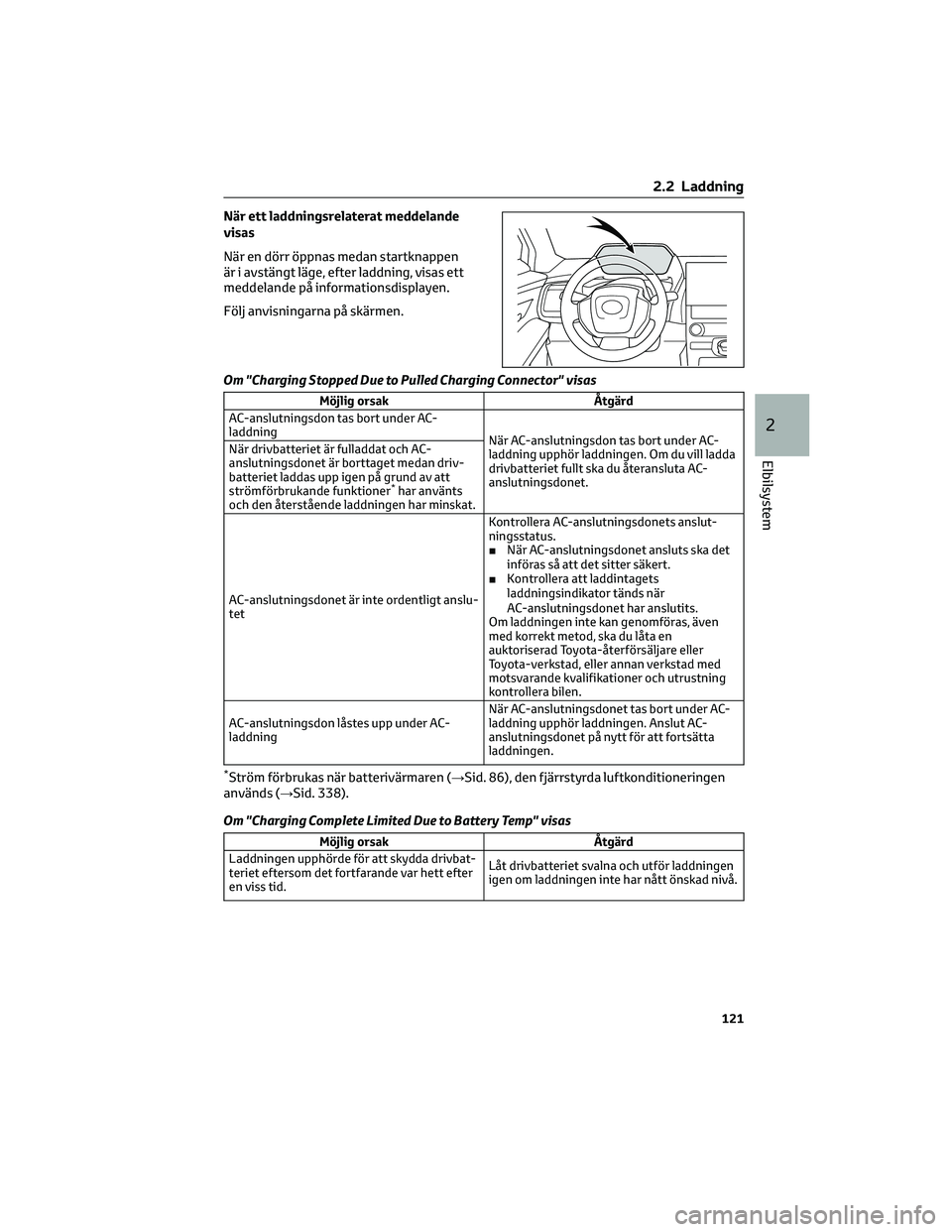

När ett laddningsrelaterat meddelande
visas
När en dörr öppnas medan startknappen
är i avstängt läge, efter laddning, visas ett
meddelande på informationsdisplayen.
Följ anvisningarna på skärmen.
Om "Charging Stopped Due to Pulled Charging Connector" visas
Möjlig orsak Åtgärd
AC-anslutningsdon tas bort under AC-
laddning
När AC-anslutningsdon tas bort under AC-
laddning upphör laddningen. Om du vill ladda
drivbatteriet fullt ska du återansluta AC-
anslutningsdonet. När drivbatteriet är fulladdat och AC-
anslutningsdonet är borttaget medan driv-
batteriet laddas upp igen på grund av att
strömförbrukande funktioner
*har använts
och den återstående laddningen har minskat.
AC-anslutningsdonet är inte ordentligt anslu-
tetKontrollera AC-anslutningsdonets anslut-
ningsstatus.
■När AC-anslutningsdonet ansluts ska det
införas så att det sitter säkert.
■Kontrollera att laddintagets
laddningsindikator tänds när
AC-anslutningsdonet har anslutits.
Om laddningen inte kan genomföras, även
med korrekt metod, ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning
kontrollera bilen.
AC-anslutningsdon låstes upp under AC-
laddningNär AC-anslutningsdonet tas bort under AC-
laddning upphör laddningen. Anslut AC-
anslutningsdonet på nytt för att fortsätta
laddningen.
*Ström förbrukas när batterivärmaren (→Sid. 86), den fjärrstyrda luftkonditioneringen
används (→Sid. 338).
Om "Charging Complete Limited Due to Battery Temp" visas
Möjlig orsak Åtgärd
Laddningen upphörde för att skydda drivbat-
teriet eftersom det fortfarande var hett efter
en viss tid.Låt drivbatteriet svalna och utför laddningen
igen om laddningen inte har nått önskad nivå.
2.2 Laddning
121
2
Elbilsystem
