TOYOTA BZ4X 2022 Manuale duso (in Italian)

339
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida
Display multifunzione
Attivazione/disattivazione del sistema Safe
Exit Assist
Quando il sistema determina che la possibi-
lità di una collisione con una porta è alta, la
porta interessata viene visualizzata sul
display multifunzione. Inoltre, se la porta
viene aperta quando la spia dello spec-
chietto retrovisore esterno è accesa, suo-
nerà un cicalino come avviso.
Indicatori degli specchietti retrovi-
sori esterni
Quando esiste il rischio che un veicolo o una
bicicletta collidano con una porta (diversa
dal portellone posteriore), quando ne viene
rilevata l’apertura, l’indicatore dello spec-
chietto retrovisore esterno sul lato di rileva-
mento si accenderà. Se la porta sul tale lato
è aperta, l’indicatore dello specchietto retro-
visore esterno lampeggerà.
■Visibilità dell’indicatore degli spec- chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe
risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Cicalino
Se il volume impostato dell’impianto audio è alto o se l’area circostante è rumorosa,
potrebbe essere difficile udire il cicalino di avvertimento.
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.586)
Componenti del sistema
AVVISO
■Per assicurare che il sistema possa
funzionare correttamente
I sensori del Safe Exit Assist sono installati dietro ai fianchi destro e sinistro del parau-rti posteriore del veicolo. Osservare le
seguenti precauzioni per accertarsi che il Safe Exit Assist possa funzionare corretta-mente.
●Mantenere costantemente puliti i sen-sori e le aree circostanti del paraurti posteriore.
Se il sensore o la zona circostante del paraurti posteriore sono sporchi o coperti di neve, il Safe Exit Assist
potrebbe non funzionare, in tal caso compare un messaggio di avvertimento. In questa situazione, rimuovere lo
sporco o la neve e guidare il veicolo nelle condizioni di funzionamento della funzione SEA per circa 10 minuti. Se il
messaggio di avvertimento non scom- pare, far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professioni- sta adeguatamente qualificato e attrez-
zato.
●Non applicare accessor i, adesivi (anche
se trasparenti), nastro in alluminio, ecc. su un sensore o sull’area circostante del paraurti posteriore.

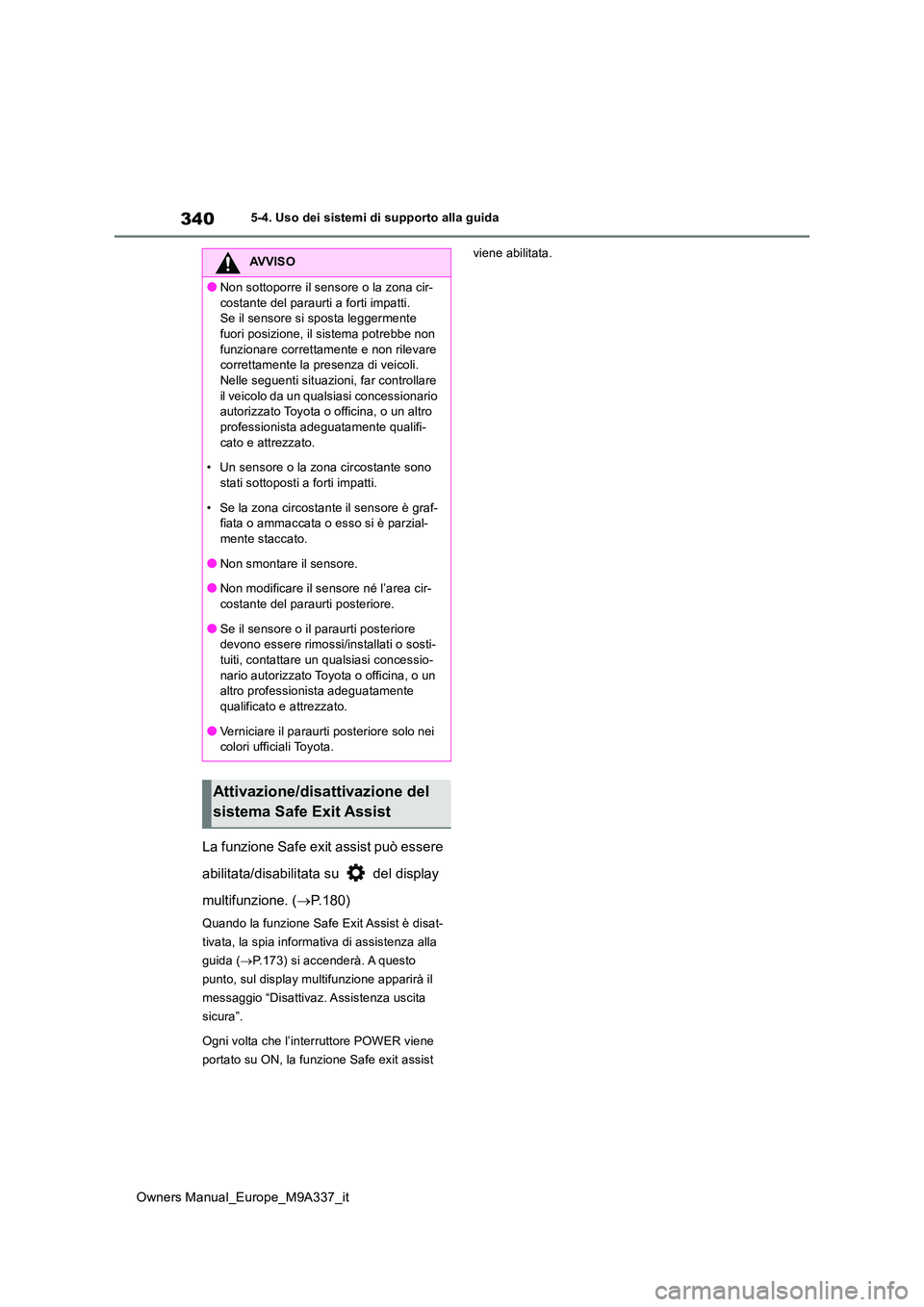

340
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
La funzione Safe exit assist può essere
abilitata/disabilitata su del display
multifunzione. ( P.180)
Quando la funzione Safe Exit Assist è disat-
tivata, la spia informativa di assistenza alla
guida ( P.173) si accenderà. A questo
punto, sul display multifunzione apparirà il
messaggio “Disattivaz. Assistenza uscita
sicura”.
Ogni volta che l’interruttore POWER viene
portato su ON, la funzione Safe exit assist
viene abilitata.AVVISO
●Non sottoporre il sensore o la zona cir-
costante del paraurti a forti impatti. Se il sensore si sposta leggermente fuori posizione, il sistema potrebbe non
funzionare correttamente e non rilevare correttamente la presenza di veicoli. Nelle seguenti situazioni, far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
• Un sensore o la zona circostante sono stati sottoposti a forti impatti.
• Se la zona circostante il sensore è graf- fiata o ammaccata o esso si è parzial-mente staccato.
●Non smontare il sensore.
●Non modificare il sensore né l’area cir-costante del paraurti posteriore.
●Se il sensore o il paraurti posteriore devono essere rimossi/installati o sosti-tuiti, contattare un qualsiasi concessio-
nario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Verniciare il paraurti posteriore solo nei colori ufficiali Toyota.
Attivazione/disattivazione del
sistema Safe Exit Assist

341
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida

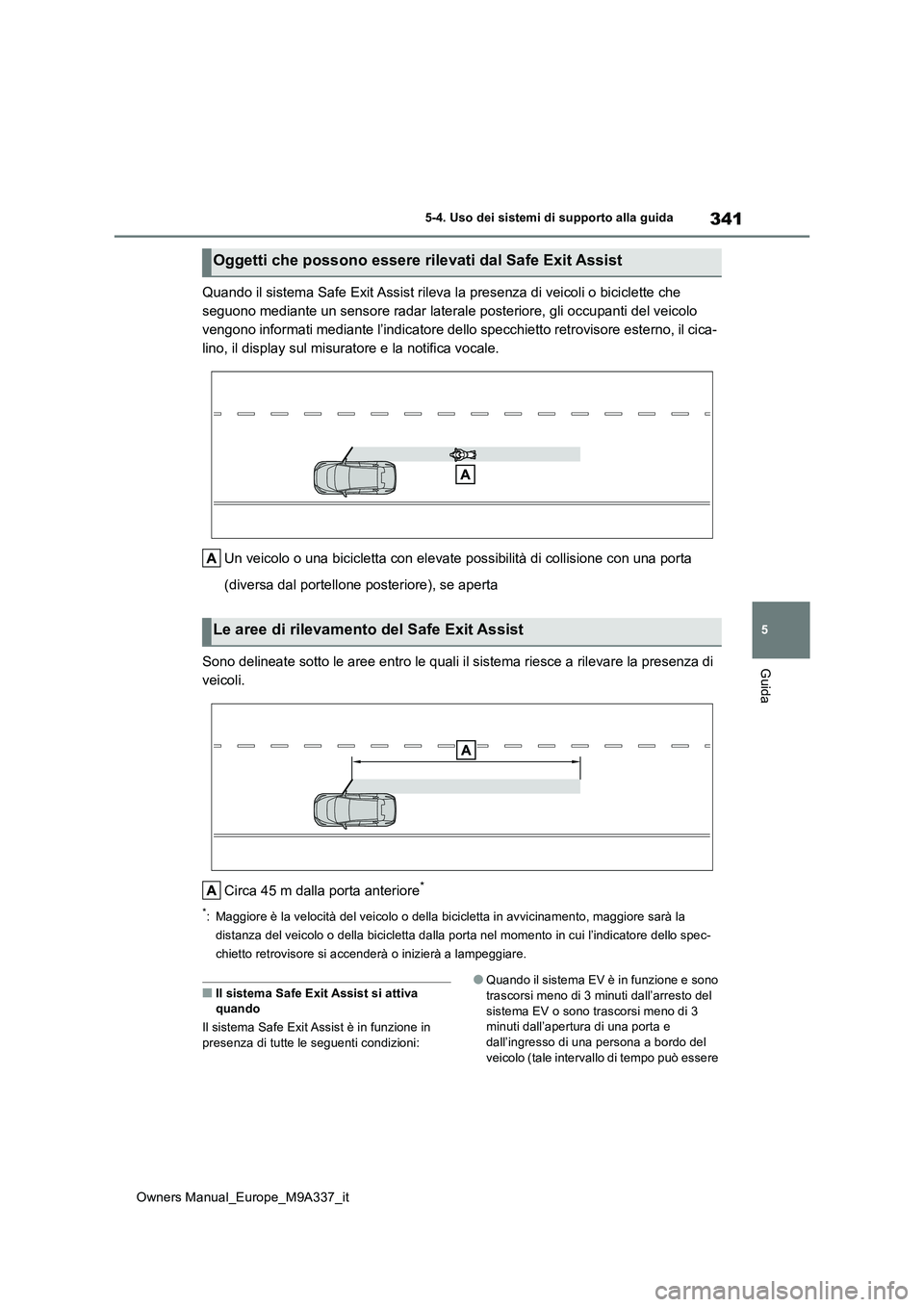

Quando il sistema Safe Exit Assist rileva la presenza di veicoli o biciclette che
seguono mediante un sensore radar laterale posteriore, gli occu panti del veicolo
vengono informati mediante l’indicatore dello specchietto retro visore esterno, il cica-
lino, il display sul misuratore e la notifica vocale.
Un veicolo o una bicicletta con elevate possibilità di collisio ne con una porta
(diversa dal portellone posteriore), se aperta
Sono delineate sotto le aree entro le quali il sistema riesce a rilevare la presenza di
veicoli.
Circa 45 m dalla porta anteriore*
*: Maggiore è la velocità del veicolo o della bicicletta in avvic inamento, maggiore sarà la
distanza del veicolo o della bicicletta dalla porta nel momento in cui l’indicatore dello spec-
chietto retrovisore si accenderà o inizierà a lampeggiare.
■Il sistema Safe Exit Assist si attiva quando
Il sistema Safe Exit Assist è in funzione in
presenza di tutte le seguenti condizioni:
●Quando il sistema EV è in funzione e sono
trascorsi meno di 3 minuti dall’arresto del sistema EV o sono trascorsi meno di 3 minuti dall’apertura di una porta e
dall’ingresso di una persona a bordo del veicolo (tale intervallo di tempo può essere
Oggetti che possono essere rilevati dal Safe Exit Assist
Le aree di rilevamento del Safe Exit Assist

342
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida

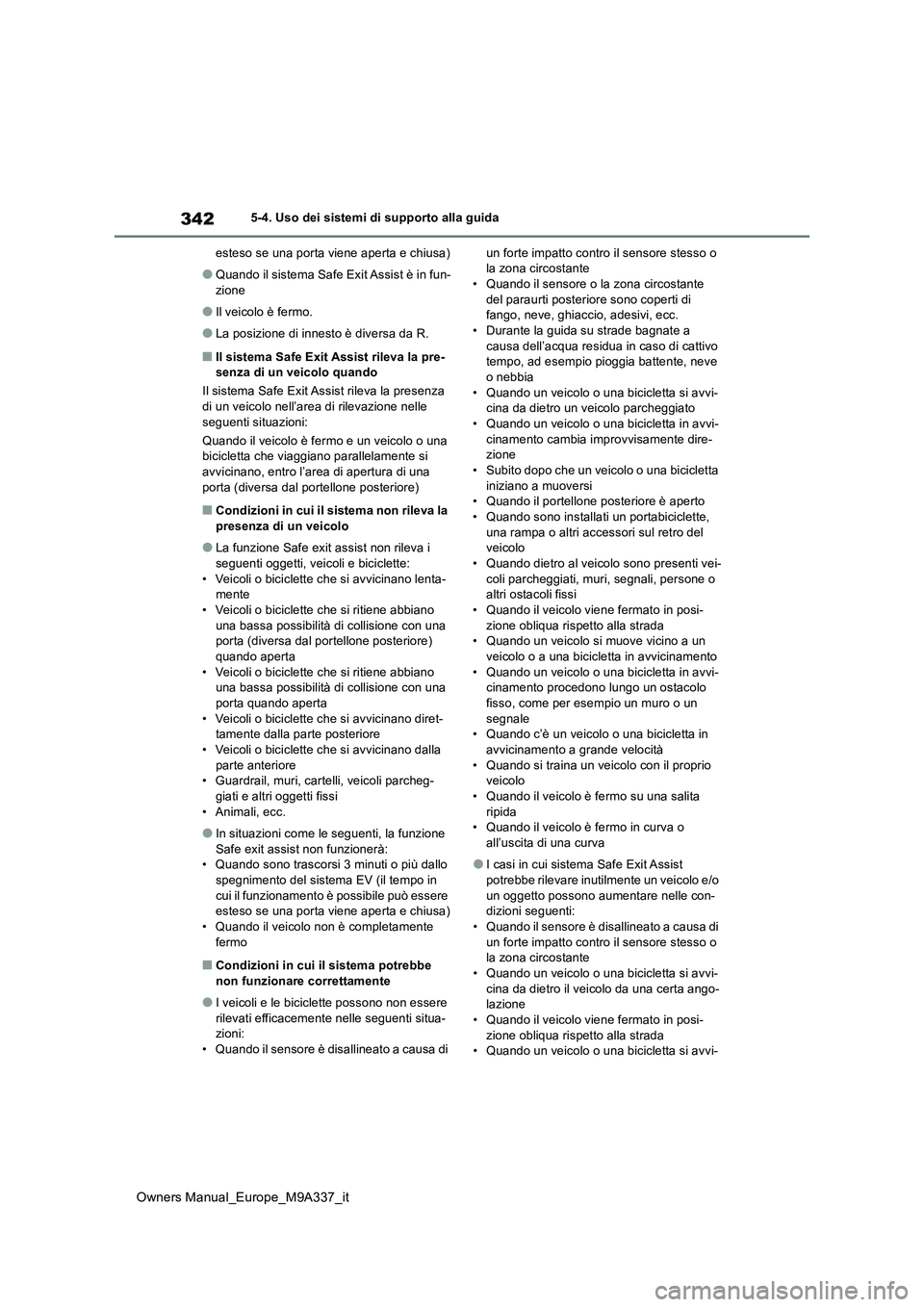

esteso se una porta viene aperta e chiusa)
●Quando il sistema Safe Exit Assist è in fun-
zione
●Il veicolo è fermo.
●La posizione di innesto è diversa da R.
■Il sistema Safe Exit Assist rileva la pre- senza di un veicolo quando
Il sistema Safe Exit Assist rileva la presenza
di un veicolo nell’area di rilevazione nelle seguenti situazioni:
Quando il veicolo è fermo e un veicolo o una bicicletta che viaggiano parallelamente si
avvicinano, entro l’area di apertura di una porta (diversa dal portellone posteriore)
■Condizioni in cui il sistema non rileva la presenza di un veicolo
●La funzione Safe exit assist non rileva i seguenti oggetti, veicoli e biciclette:
• Veicoli o biciclette che si avvicinano lenta- mente• Veicoli o biciclette che si ritiene abbiano
una bassa possibilità di collisione con una porta (diversa dal portellone posteriore) quando aperta
• Veicoli o biciclette che si ritiene abbiano una bassa possibilità di collisione con una porta quando aperta
• Veicoli o biciclette che si avvicinano diret- tamente dalla parte posteriore• Veicoli o biciclette che si avvicinano dalla
parte anteriore • Guardrail, muri, carte lli, veicoli parcheg- giati e altri oggetti fissi
• Animali, ecc.
●In situazioni come le seguenti, la funzione
Safe exit assist non funzionerà: • Quando sono trascorsi 3 minuti o più dallo spegnimento del sistema EV (il tempo in
cui il funzionamento è possibile può essere esteso se una porta viene aperta e chiusa)• Quando il veicolo non è completamente
fermo
■Condizioni in cui il sistema potrebbe non funzionare correttamente
●I veicoli e le biciclette possono non essere rilevati efficacemente nelle seguenti situa-zioni:
• Quando il sensore è disallineato a causa di
un forte impatto contro il sensore stesso o la zona circostante• Quando il sensore o la zona circostante
del paraurti posteriore sono coperti di fango, neve, ghiaccio, adesivi, ecc.• Durante la guida su strade bagnate a
causa dell’acqua residua in caso di cattivo tempo, ad esempio pioggia battente, neve o nebbia
• Quando un veicolo o una bicicletta si avvi- cina da dietro un veicolo parcheggiato• Quando un veicolo o una bicicletta in avvi-
cinamento cambia improvvisamente dire- zione• Subito dopo che un veicolo o una bicicletta
iniziano a muoversi • Quando il portellone posteriore è aperto• Quando sono installati un portabiciclette,
una rampa o altri accessori sul retro del veicolo• Quando dietro al veicolo sono presenti vei-
coli parcheggiati, muri, segnali, persone o altri ostacoli fissi• Quando il veicolo viene fermato in posi-
zione obliqua rispetto alla strada • Quando un veicolo si muove vicino a un veicolo o a una bicicletta in avvicinamento
• Quando un veicolo o una bicicletta in avvi- cinamento procedono lungo un ostacolo fisso, come per esempio un muro o un
segnale • Quando c’è un veicolo o una bicicletta in avvicinamento a grande velocità
• Quando si traina un veicolo con il proprio veicolo• Quando il veicolo è fermo su una salita
ripida • Quando il veicolo è fermo in curva o all’uscita di una curva
●I casi in cui sistema Safe Exit Assist potrebbe rilevare inutilmente un veicolo e/o
un oggetto possono aumentare nelle con- dizioni seguenti:• Quando il sensore è disallineato a causa di
un forte impatto contro il sensore stesso o la zona circostante• Quando un veicolo o una bicicletta si avvi-
cina da dietro il veicolo da una certa ango- lazione• Quando il veicolo viene fermato in posi-
zione obliqua rispetto alla strada • Quando un veicolo o una bicicletta si avvi-

343
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida
cina da dietro un veicolo parcheggiato a una certa angolazione• Quando dietro al veicolo sono presenti vei-
coli parcheggiati, muri, segnali, persone o altri ostacoli fissi• Quando un veicolo o una bicicletta in avvi-
cinamento cambia improvvisamente dire- zione• Quando un veicolo o una bicicletta in avvi-
cinamento procedono lungo un ostacolo fisso, come per esempio un muro o un segnale
• Quando il portellone posteriore è aperto • Quando sono installati un portabiciclette, una rampa o altri accessori sul retro del
veicolo • Quando c’è un veicolo o una bicicletta in avvicinamento a grande velocità
• Quando si traina un veicolo con il proprio veicolo• Quando il veicolo è fermo su una salita
ripida • Quando il veicolo è fermo in curva o all’uscita di una curva
*: Se presente

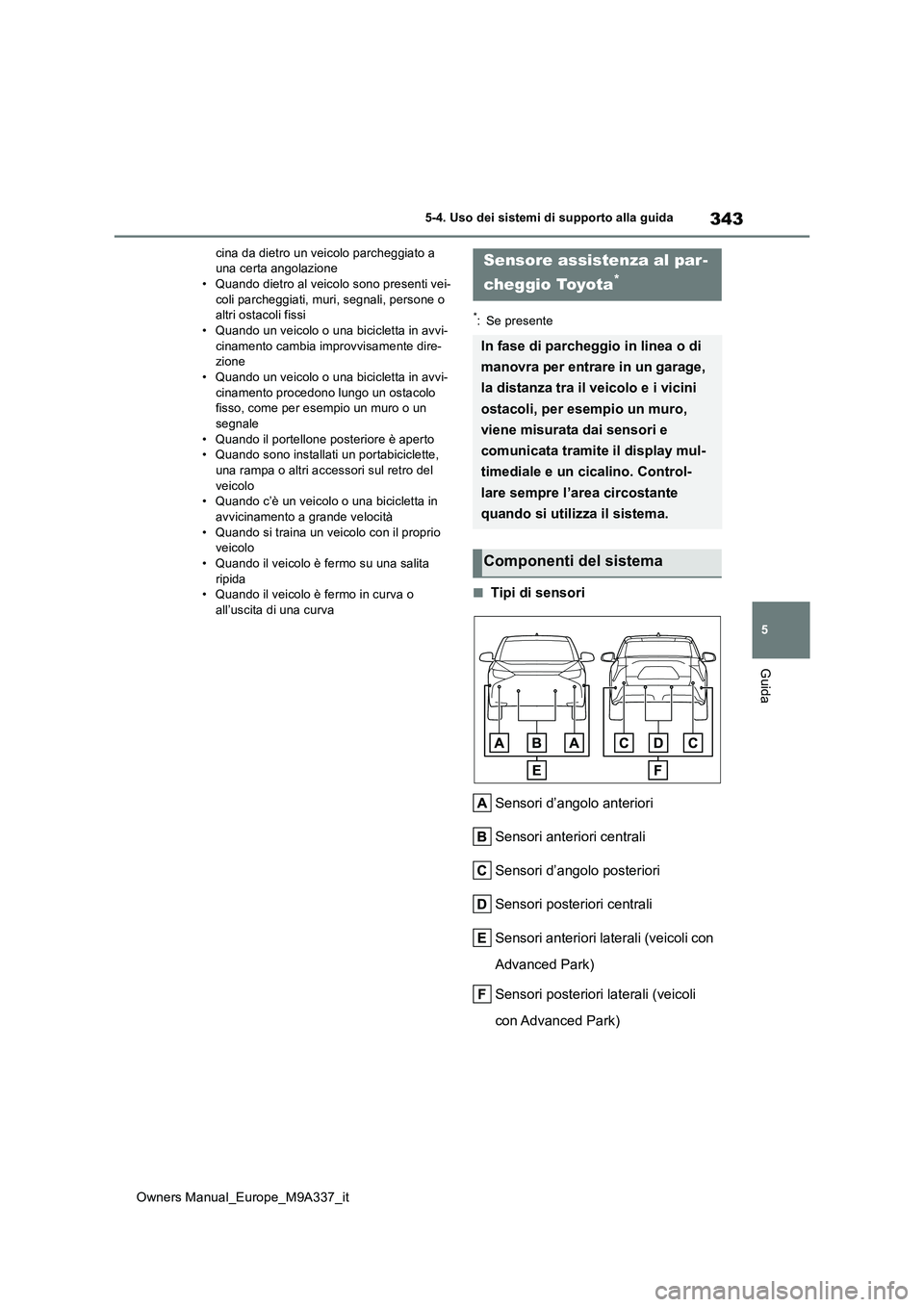

■Tipi di sensori
Sensori d’angolo anteriori
Sensori anteriori centrali
Sensori d’angolo posteriori
Sensori posteriori centrali
Sensori anteriori laterali (veicoli con
Advanced Park)
Sensori posteriori laterali (veicoli
con Advanced Park)
Sensore assistenza al par -
cheggio Toyota*
In fase di parcheggio in linea o di
manovra per entrare in un garage,
la distanza tra il veicolo e i vicini
ostacoli, per esempio un muro,
viene misurata dai sensori e
comunicata tramite il display mul-
timediale e un cicalino. Control-
lare sempre l’area circostante
quando si utilizza il sistema.
Componenti del sistema

344
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida

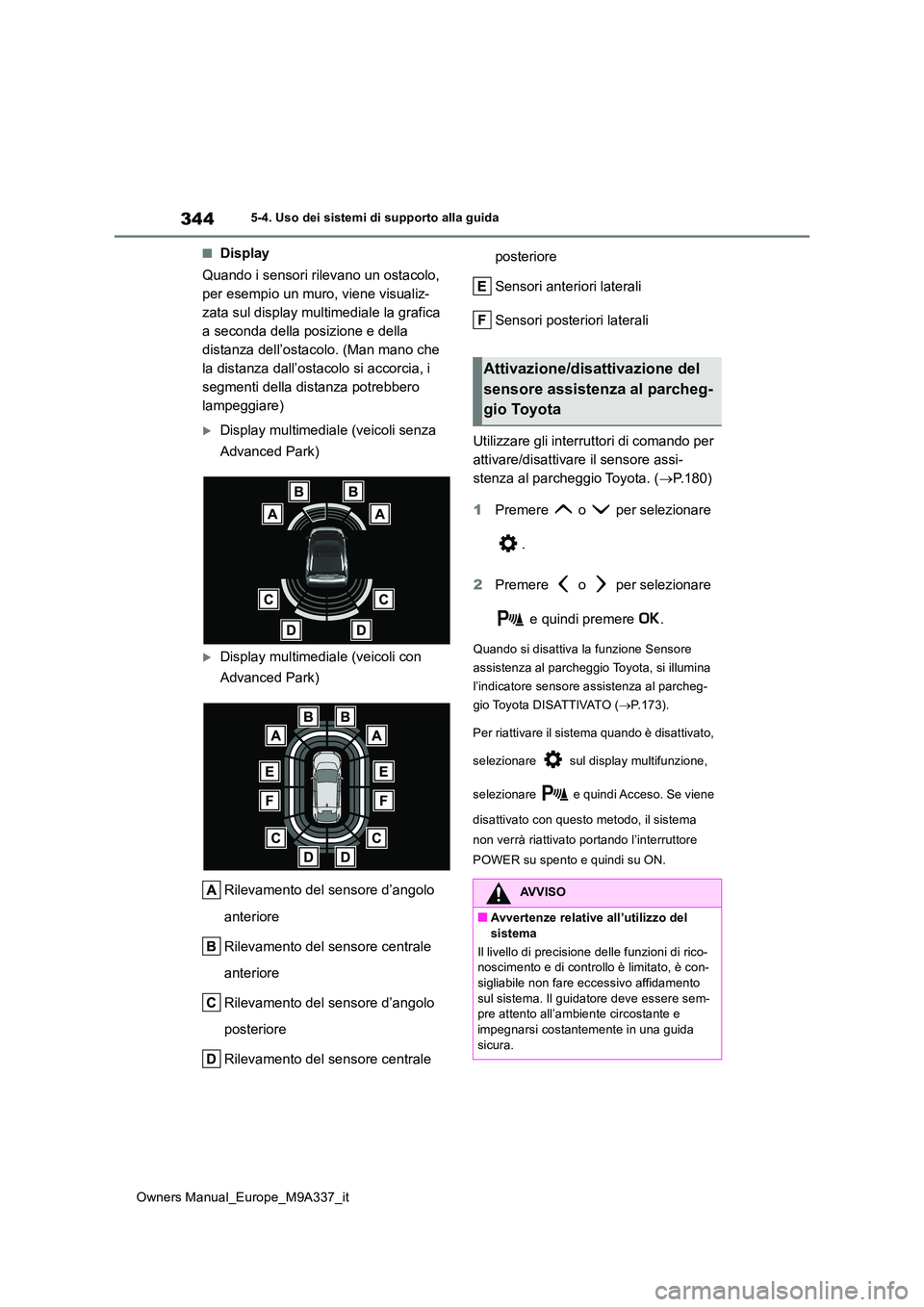

■Display
Quando i sensori rilevano un ostacolo,
per esempio un muro, viene visualiz-
zata sul display multimediale la grafica
a seconda della posizione e della
distanza dell’ostacolo. (Man mano che
la distanza dall’ostacolo si accorcia, i
segmenti della distanza potrebbero
lampeggiare)
Display multimediale (veicoli senza
Advanced Park)
Display multimediale (veicoli con
Advanced Park)
Rilevamento del sensore d’angolo
anteriore
Rilevamento del sensore centrale
anteriore
Rilevamento del sensore d’angolo
posteriore
Rilevamento del sensore centrale
posteriore
Sensori anteriori laterali
Sensori posteriori laterali
Utilizzare gli interruttori di comando per
attivare/disattivare il sensore assi-
stenza al parcheggio Toyota. ( P.180)
1 Premere o per selezionare
.
2 Premere o per selezionare
e quindi premere .
Quando si disattiva la funzione Sensore
assistenza al parcheggio Toyota, si illumina
l’indicatore sensore assistenza al parcheg-
gio Toyota DISATTIVATO ( P.173).
Per riattivare il sistema quando è disattivato,
selezionare sul display multifunzione,
selezionare e quindi Acceso. Se viene
disattivato con questo metodo, il sistema
non verrà riattivato portando l’interruttore
POWER su spento e quindi su ON.
Attivazione/disattivazione del
sensore assistenza al parcheg-
gio Toyota
AVVISO
■Avvertenze relative all’utilizzo del sistema
Il livello di precisione delle funzioni di rico- noscimento e di controllo è limitato, è con-
sigliabile non fare eccessivo affidamento sul sistema. Il guidatore deve essere sem-pre attento all’ambiente circostante e
impegnarsi costantemente in una guida sicura.

345
5
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida
Guida

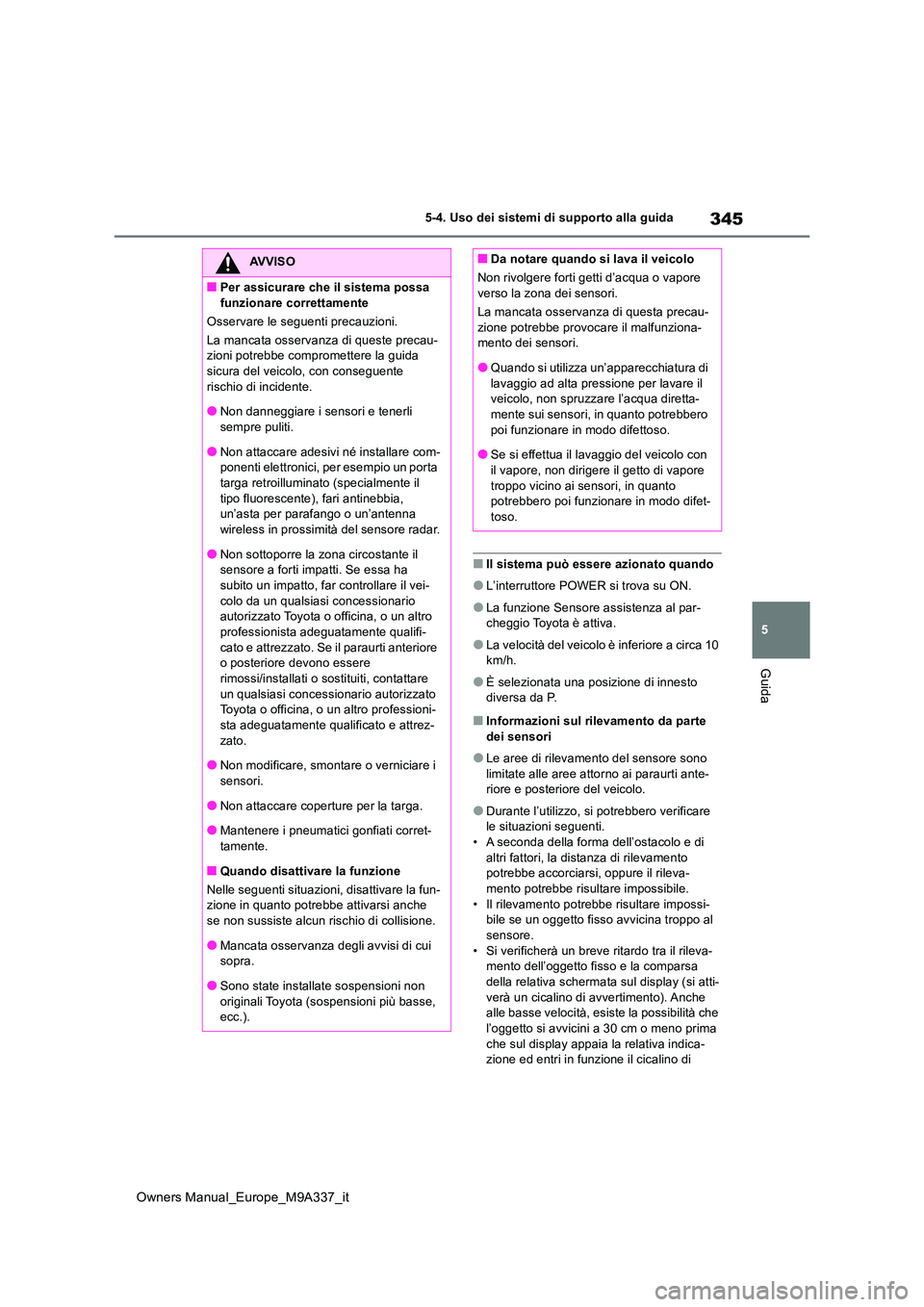

■Il sistema può essere azionato quando
●L’interruttore POWER si trova su ON.
●La funzione Sensore assistenza al par- cheggio Toyota è attiva.
●La velocità del veicolo è inferiore a circa 10 km/h.
●È selezionata una posizione di innesto diversa da P.
■Informazioni sul rilevamento da parte
dei sensori
●Le aree di rilevamento del sensore sono
limitate alle aree attorno ai paraurti ante- riore e posteriore del veicolo.
●Durante l’utilizzo, si potrebbero verificare le situazioni seguenti.• A seconda della forma dell’ostacolo e di
altri fattori, la distanza di rilevamento potrebbe accorciarsi, oppure il rileva-mento potrebbe risultare impossibile.
• Il rilevamento potrebbe risultare impossi- bile se un oggetto fisso avvicina troppo al sensore.
• Si verificherà un breve ritardo tra il rileva- mento dell’oggetto fisso e la comparsa della relativa schermata sul display (si atti-
verà un cicalino di avvertimento). Anche alle basse velocità, esiste la possibilità che l’oggetto si avvicini a 30 cm o meno prima
che sul display appaia la relativa indica- zione ed entri in funzione il cicalino di
AVVISO
■Per assicurare che il sistema possa
funzionare correttamente
Osservare le seguenti precauzioni.
La mancata osservanza di queste precau- zioni potrebbe compromettere la guida sicura del veicolo, con conseguente
rischio di incidente.
●Non danneggiare i sensori e tenerli sempre puliti.
●Non attaccare adesivi né installare com-ponenti elettronici, per esempio un porta targa retroilluminato (specialmente il
tipo fluorescente), fari antinebbia, un’asta per parafango o un’antenna wireless in prossimità del sensore radar.
●Non sottoporre la zona circostante il sensore a forti impatti. Se essa ha subito un impatto, far controllare il vei-
colo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato. Se il paraurti anteriore o posteriore devono essere rimossi/installati o sostituiti, contattare
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professioni-
sta adeguatamente qualificato e attrez- zato.
●Non modificare, smontare o verniciare i
sensori.
●Non attaccare coperture per la targa.
●Mantenere i pneumatici gonfiati corret-
tamente.
■Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la fun- zione in quanto potrebbe attivarsi anche
se non sussiste alcun rischio di collisione.
●Mancata osservanza degli avvisi di cui sopra.
●Sono state installate sospensioni non originali Toyota (sospensioni più basse, ecc.).
■Da notare quando si lava il veicolo
Non rivolgere forti getti d’acqua o vapore verso la zona dei sensori.
La mancata osservanza di questa precau-
zione potrebbe provocare il malfunziona- mento dei sensori.
●Quando si utilizza un’apparecchiatura di
lavaggio ad alta pressione per lavare il veicolo, non spruzzare l’acqua diretta-mente sui sensori, in quanto potrebbero
poi funzionare in modo difettoso.
●Se si effettua il lavaggio del veicolo con il vapore, non dirigere il getto di vapore
troppo vicino ai sensori, in quanto potrebbero poi funzionare in modo difet-toso.

346
Owners Manual_Europe_M9A337_it

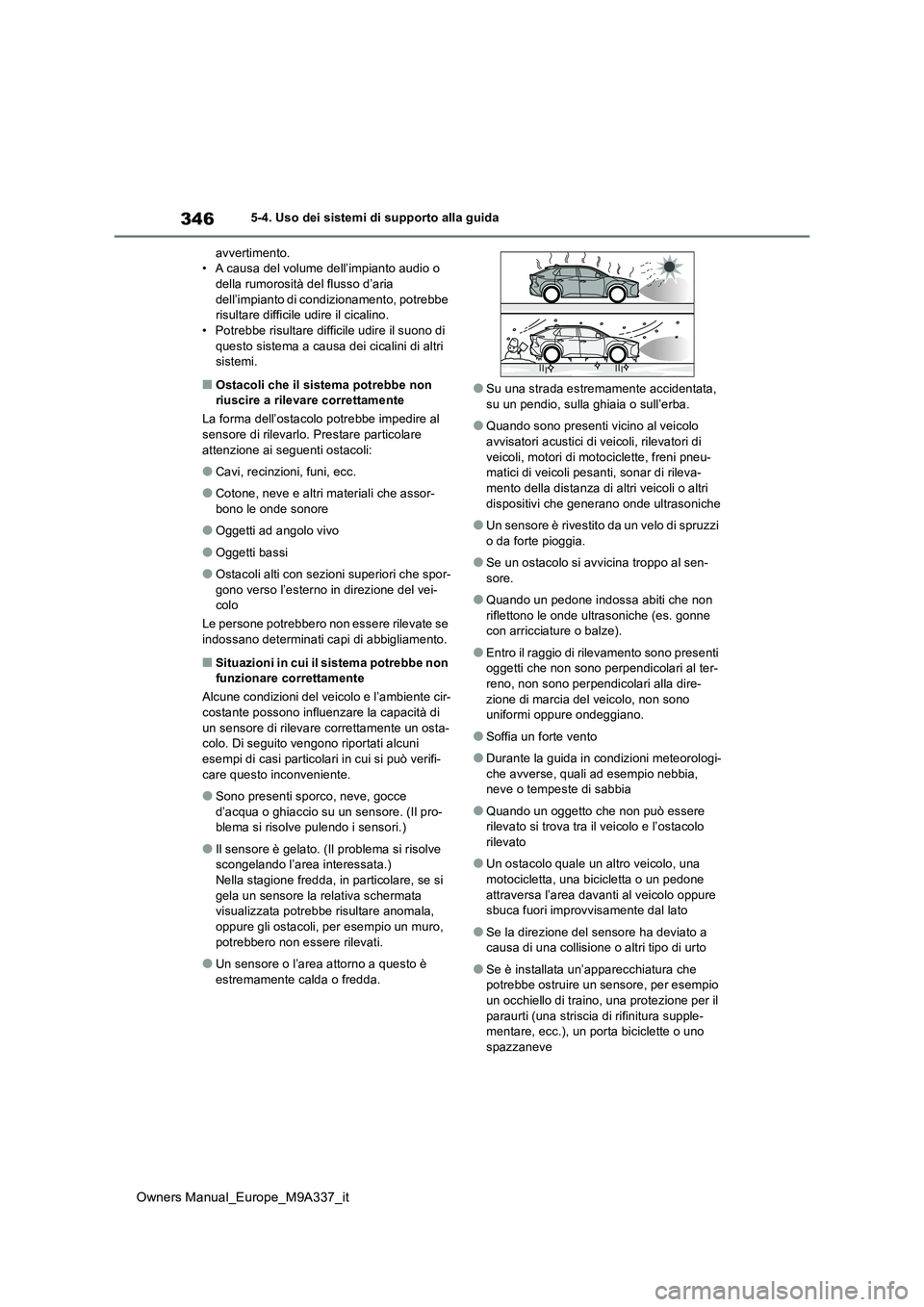

5-4. Uso dei sistemi di supporto alla guida
avvertimento. • A causa del volume dell’impianto audio o della rumorosità del flusso d’aria
dell’impianto di condizionamento, potrebbe risultare difficile udire il cicalino.• Potrebbe risultare difficile udire il suono di
questo sistema a causa dei cicalini di altri sistemi.
■Ostacoli che il sistema potrebbe non riuscire a rilevare correttamente
La forma dell’ostacolo potrebbe impedire al
sensore di rilevarlo. Prestare particolare attenzione ai seguenti ostacoli:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assor-
bono le onde sonore
●Oggetti ad angolo vivo
●Oggetti bassi
●Ostacoli alti con sezioni superiori che spor- gono verso l’esterno in direzione del vei-colo
Le persone potrebbero non essere rilevate se
indossano determinati capi di abbigliamento.
■Situazioni in cui il sistema potrebbe non funzionare correttamente
Alcune condizioni del veicolo e l’ambiente cir- costante possono influenzare la capacità di
un sensore di rilevare correttamente un osta- colo. Di seguito vengono riportati alcuni esempi di casi particolari in cui si può verifi-
care questo inconveniente.
●Sono presenti sporco, neve, gocce
d’acqua o ghiaccio su un sensore. (Il pro- blema si risolve pulendo i sensori.)
●Il sensore è gelato. (Il problema si risolve scongelando l’area interessata.) Nella stagione fredda, in particolare, se si
gela un sensore la relativa schermata visualizzata potrebbe risultare anomala, oppure gli ostacoli, per esempio un muro,
potrebbero non essere rilevati.
●Un sensore o l’area attorno a questo è
estremamente calda o fredda.
●Su una strada estremamente accidentata, su un pendio, sulla ghiaia o sull’erba.
●Quando sono presenti vicino al veicolo avvisatori acustici di veicoli, rilevatori di
veicoli, motori di motociclette, freni pneu- matici di veicoli pesanti, sonar di rileva-mento della distanza di altri veicoli o altri
dispositivi che generano onde ultrasoniche
●Un sensore è rivestito da un velo di spruzzi
o da forte pioggia.
●Se un ostacolo si avvicina troppo al sen-
sore.
●Quando un pedone indossa abiti che non
riflettono le onde ultrasoniche (es. gonne con arricciature o balze).
●Entro il raggio di rilevamento sono presenti oggetti che non sono perpendicolari al ter-reno, non sono perpendicolari alla dire-
zione di marcia del veicolo, non sono uniformi oppure ondeggiano.
●Soffia un forte vento
●Durante la guida in condizioni meteorologi-
che avverse, quali ad esempio nebbia, neve o tempeste di sabbia
●Quando un oggetto che non può essere rilevato si trova tra il veicolo e l’ostacolo rilevato
●Un ostacolo quale un altro veicolo, una motocicletta, una bicicletta o un pedone
attraversa l’area davanti al veicolo oppure sbuca fuori improvvisamente dal lato
●Se la direzione del sensore ha deviato a causa di una collisione o altri tipo di urto
●Se è installata un’apparecchiatura che potrebbe ostruire un sensore, per esempio un occhiello di traino, una protezione per il
paraurti (una striscia di rifinitura supple- mentare, ecc.), un porta biciclette o uno spazzaneve

347
5
Owners Manual_Europe_M9A337_it

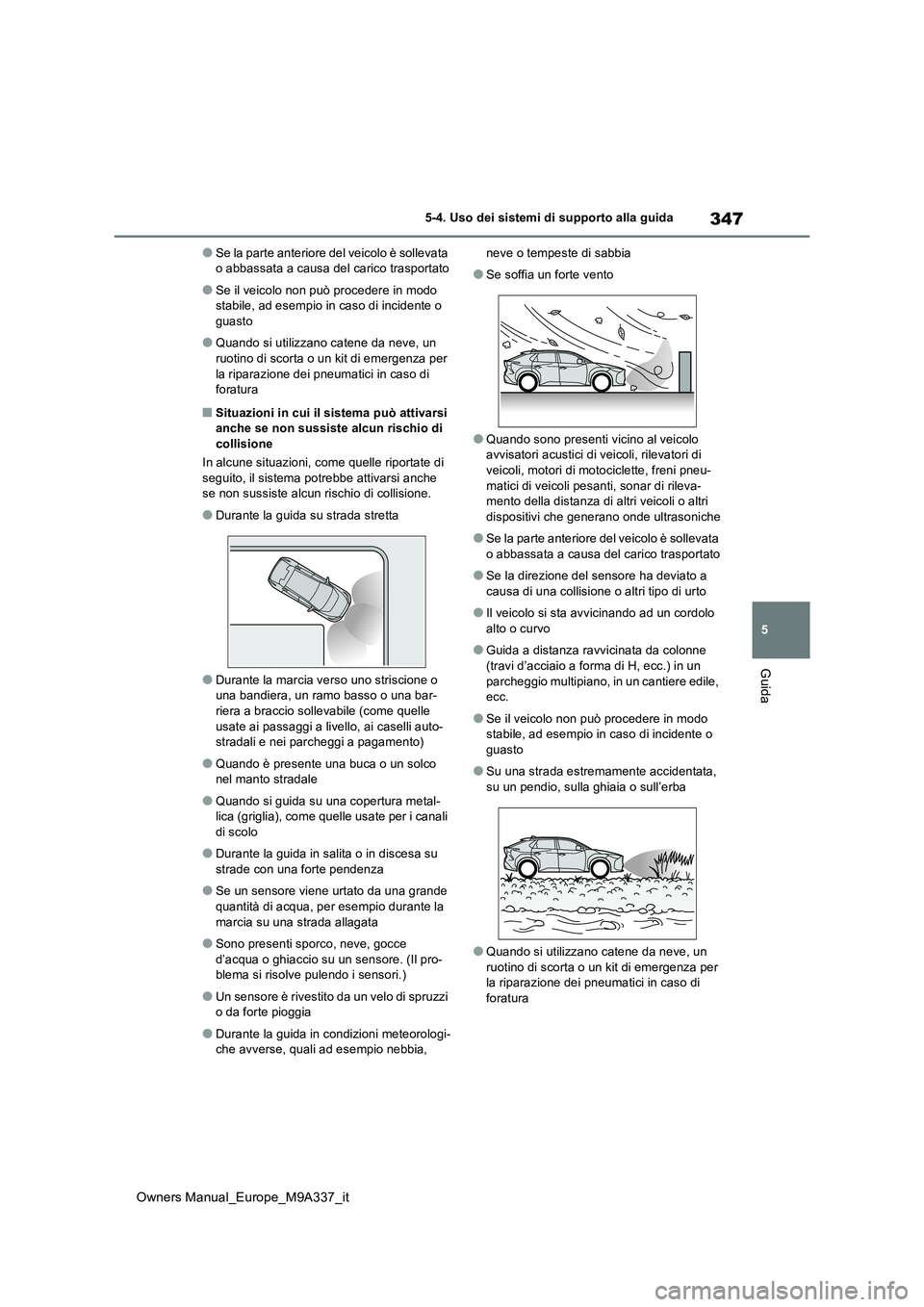

5-4. Uso dei sistemi di supporto alla guida
Guida
●Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o guasto
●Quando si utilizzano catene da neve, un ruotino di scorta o un kit di emergenza per
la riparazione dei pneumatici in caso di foratura
■Situazioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di
collisione
In alcune situazioni, come quelle riportate di seguito, il sistema potrebbe attivarsi anche se non sussiste alcun rischio di collisione.
●Durante la guida su strada stretta
●Durante la marcia verso uno striscione o una bandiera, un ramo basso o una bar-riera a braccio sollevabile (come quelle
usate ai passaggi a livello, ai caselli auto- stradali e nei parcheggi a pagamento)
●Quando è presente una buca o un solco nel manto stradale
●Quando si guida su una copertura metal-lica (griglia), come quelle usate per i canali di scolo
●Durante la guida in salita o in discesa su strade con una forte pendenza
●Se un sensore viene urtato da una grande quantità di acqua, per esempio durante la
marcia su una strada allagata
●Sono presenti sporco, neve, gocce
d’acqua o ghiaccio su un sensore. (Il pro- blema si risolve pulendo i sensori.)
●Un sensore è rivestito da un velo di spruzzi o da forte pioggia
●Durante la guida in condizioni meteorologi-che avverse, quali ad esempio nebbia,
neve o tempeste di sabbia
●Se soffia un forte vento
●Quando sono presenti vicino al veicolo avvisatori acustici di veicoli, rilevatori di
veicoli, motori di motociclette, freni pneu- matici di veicoli pesanti, sonar di rileva-mento della distanza di altri veicoli o altri
dispositivi che generano onde ultrasoniche
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
●Se la direzione del sensore ha deviato a
causa di una collisione o altri tipo di urto
●Il veicolo si sta avvicinando ad un cordolo
alto o curvo
●Guida a distanza ravvicinata da colonne
(travi d’acciaio a forma di H, ecc.) in un parcheggio multipiano, in un cantiere edile, ecc.
●Se il veicolo non può procedere in modo stabile, ad esempio in caso di incidente o
guasto
●Su una strada estremamente accidentata,
su un pendio, sulla ghiaia o sull’erba
●Quando si utilizzano catene da neve, un
ruotino di scorta o un kit di emergenza per la riparazione dei pneumatici in caso di foratura

348
Owners Manual_Europe_M9A337_it
5-4. Uso dei sistemi di supporto alla guida

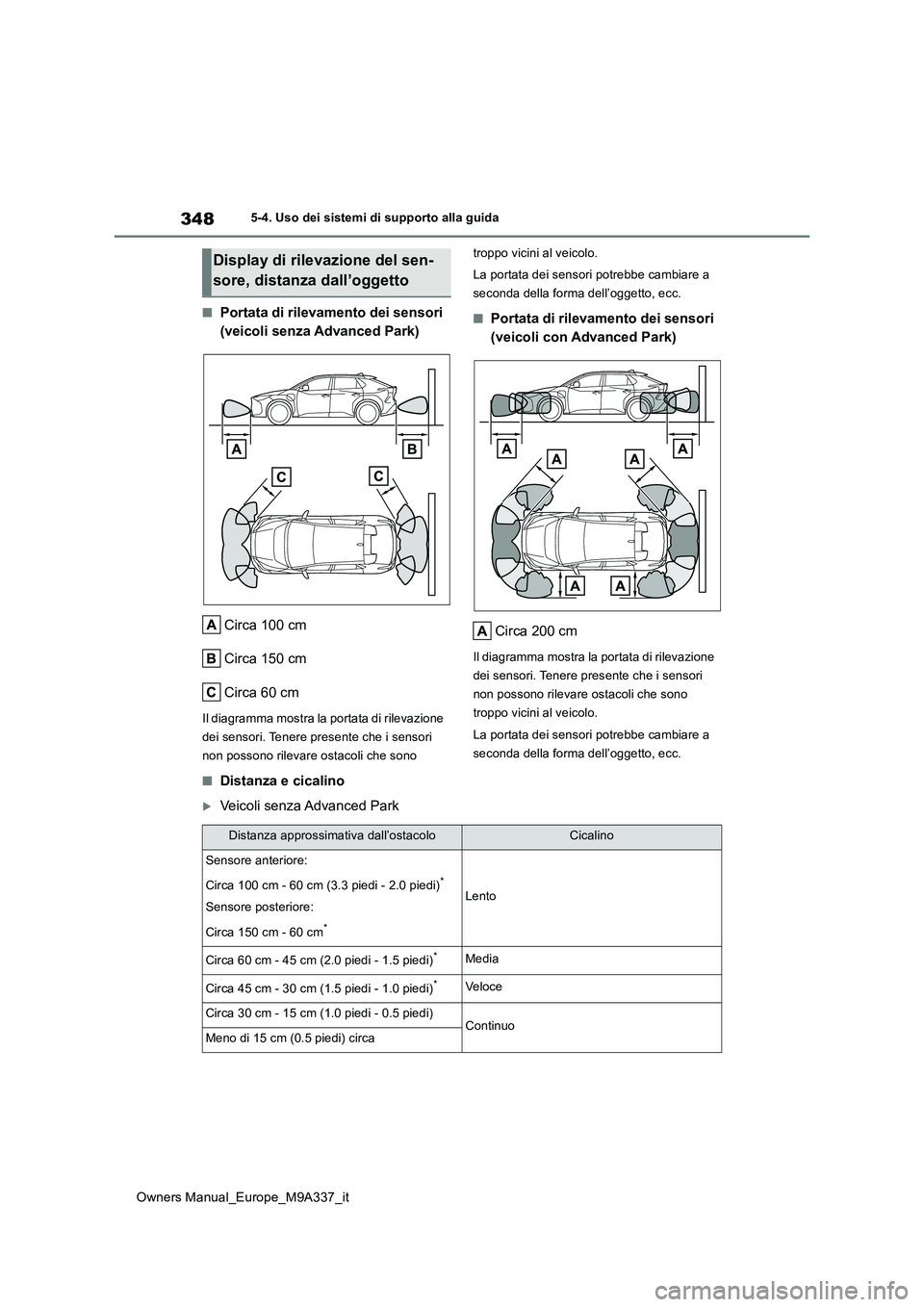

■Portata di rilevamento dei sensori
(veicoli senza Advanced Park)
Circa 100 cm
Circa 150 cm
Circa 60 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pr esente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
■Portata di rilevamento dei sensori
(veicoli con Advanced Park)
Circa 200 cm
Il diagramma mostra la portata di rilevazione
dei sensori. Tenere pres ente che i sensori
non possono rilevare ostacoli che sono
troppo vicini al veicolo.
La portata dei sensori potrebbe cambiare a
seconda della forma dell’oggetto, ecc.
■Distanza e cicalino
Veicoli senza Advanced Park
Display di rilevazione del sen-
sore, distanza dall’oggetto
Distanza approssimativa dall’ostacoloCicalino
Sensore anteriore:
Circa 100 cm - 60 cm (3.3 piedi - 2.0 piedi)*
Sensore posteriore:
Circa 150 cm - 60 cm*
Lento
Circa 60 cm - 45 cm (2.0 piedi - 1.5 piedi)*Media
Circa 45 cm - 30 cm (1.5 piedi - 1.0 piedi)*Ve l o ce
Circa 30 cm - 15 cm (1.0 piedi - 0.5 piedi)ContinuoMeno di 15 cm (0.5 piedi) circa
