5-4. Utilisation des systèmes d’aide à la conduite
Conduite

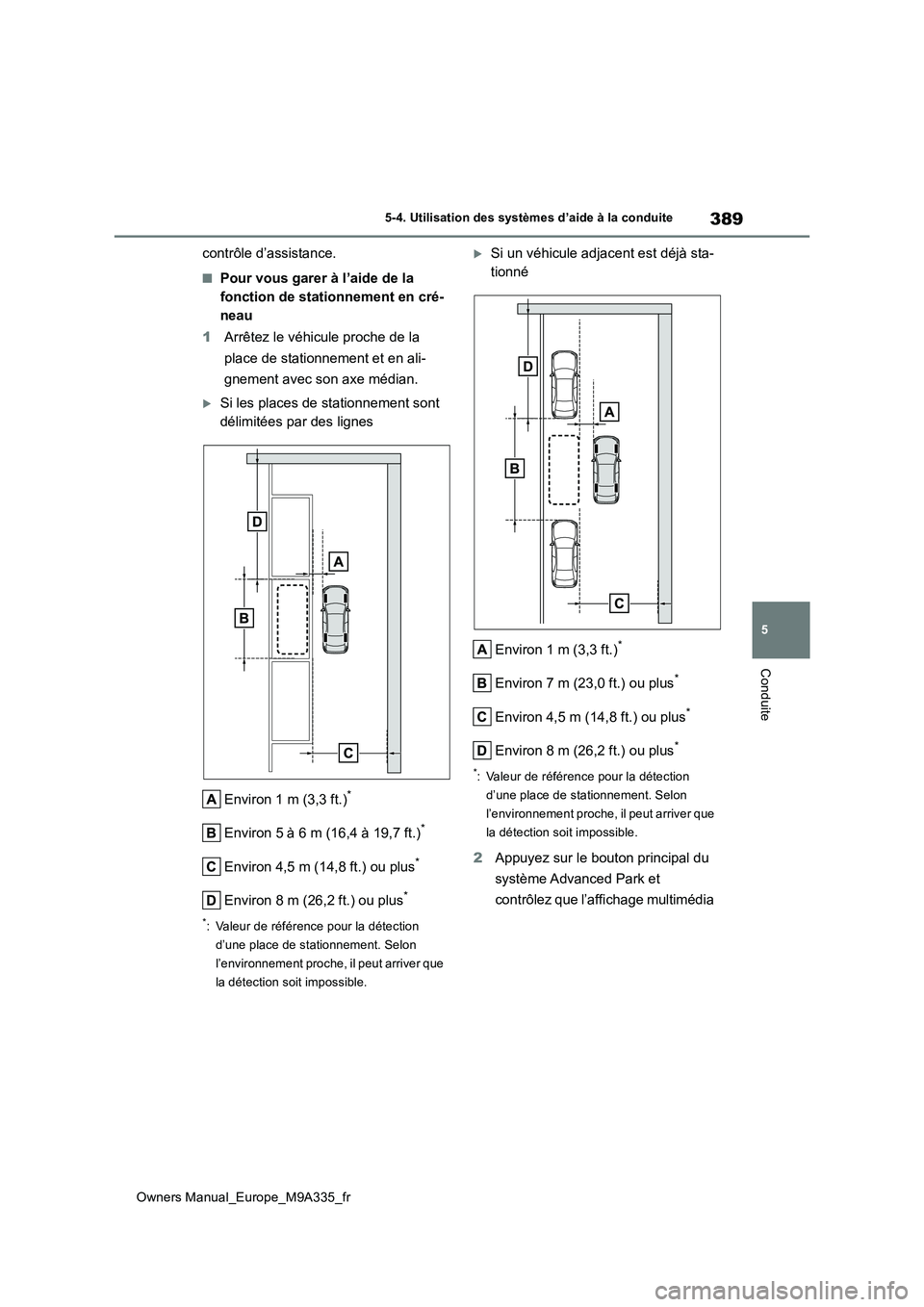

contrôle d’assistance.
■Pour vous garer à l’aide de la
fonction de stationnement en cré-
neau
1 Arrêtez le véhicule proche de la
place de stationnement et en ali-
gnement avec son axe médian.
Si les places de stationnement sont
délimitées par des lignes
Environ 1 m (3,3 ft.)*
Environ 5 à 6 m (16,4 à 19,7 ft.)*
Environ 4,5 m (14,8 ft.) ou plus*
Environ 8 m (26,2 ft.) ou plus*
*: Valeur de référence pour la détection
d’une place de stationnement. Selon
l’environnement proche, il peut arriver que
la détection soit impossible.
Si un véhicule adjacent est déjà sta-
tionné
Environ 1 m (3,3 ft.)*
Environ 7 m (23,0 ft.) ou plus*
Environ 4,5 m (14,8 ft.) ou plus*
Environ 8 m (26,2 ft.) ou plus*
*: Valeur de référence pour la détection
d’une place de stationnement. Selon
l’environnement proche, il peut arriver que
la détection soit impossible.
2 Appuyez sur le bouton principal du
système Advanced Park et
contrôlez que l’affichage multimédia
Page 392 of 690

390
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite

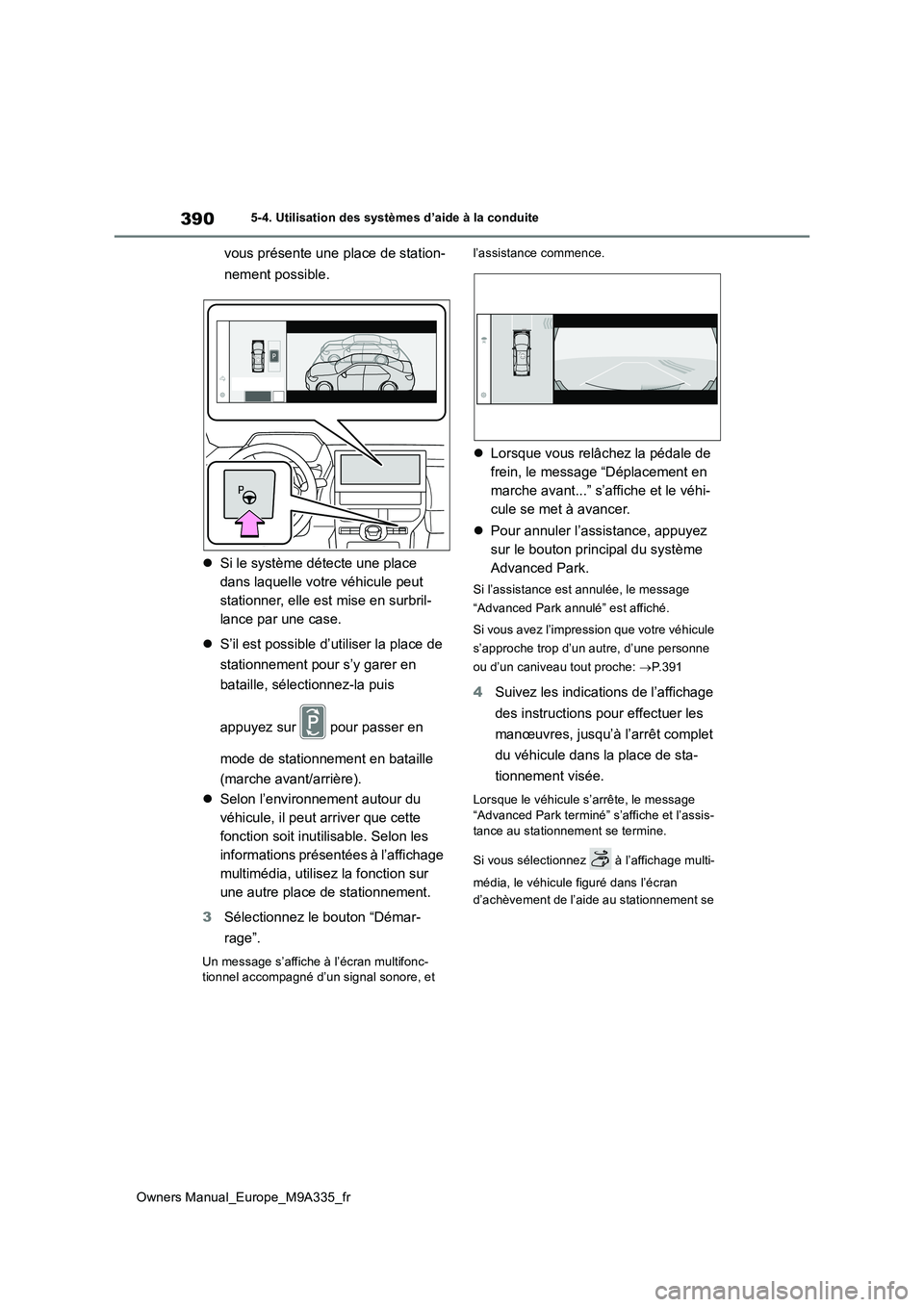

vous présente une place de station-
nement possible.
Si le système détecte une place
dans laquelle votre véhicule peut
stationner, elle est mise en surbril-
lance par une case.
S’il est possible d’utiliser la place de
stationnement pour s’y garer en
bataille, sélectionnez-la puis
appuyez sur pour passer en
mode de stationnement en bataille
(marche avant/arrière).
Selon l’environnement autour du
véhicule, il peut arriver que cette
fonction soit inutilisable. Selon les
informations présentées à l’affichage
multimédia, utilisez la fonction sur
une autre place de stationnement.
3 Sélectionnez le bouton “Démar-
rage”.
Un message s’affiche à l’écran multifonc- tionnel accompagné d’un signal sonore, et
l’assistance commence.
Lorsque vous relâchez la pédale de
frein, le message “Déplacement en
marche avant...” s’affiche et le véhi-
cule se met à avancer.
Pour annuler l’assistance, appuyez
sur le bouton principal du système
Advanced Park.
Si l’assistance est annulée, le message
“Advanced Park annulé” est affiché.
Si vous avez l’impression que votre véhicule
s’approche trop d’un autre, d’une personne
ou d’un caniveau tout proche: P.391
4Suivez les indications de l’affichage
des instructions pour effectuer les
manœuvres, jusqu’à l’arrêt complet
du véhicule dans la place de sta-
tionnement visée.
Lorsque le véhicule s’arrête, le message “Advanced Park terminé” s’affiche et l’assis-
tance au stationnement se termine.
Si vous sélectionnez à l’affichage multi-
média, le véhicule figuré dans l’écran
d’achèvement de l’aide au stationnement se
Page 393 of 690

391
5
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite
Conduite
met à tourner.
■Si vous avez l’impression que votre véhicule s’approche trop d’un autre,
d’une personne ou d’un caniveau tout proche
Appuyez sur la pédale de frein pour arrêter le véhicule, puis agissez sur la position de
sélection pour changer le sens de marche du véhicule.À cet instant, l’assistance est suspendue.
Toutefois, si vous sélectionnez le bouton “Démarrage”, l’assistance reprend et le véhi-cule se met en mouvement dans le sens de
marche choisi par la position de sélection.
■Si le message “Pas de place de station- nement disponible” est affiché
Même si vous arrêtez le véhicule parallèle- ment à la place de stationnement, il peut arri-
ver qu’aucun véhicule adjacent ne soit détecté. Dans ce cas, si vous amenez le véhicule jusqu’à un point position où un autre
en stationnement peut être détecté, vous pouvez démarrer l’assistance.
NOTE
■Lorsque vous utilisez la fonction de
stationnement en créneau
●Assurez-vous que le périmètre à l’inté- rieur des lignes de guidage de couleur jaune et que l’espace entre le véhicule
et la place de stationnement visée sont exempts de toute obstruction. Si une obstruction quelle qu’elle soit est détec-
tée à l’intérieur des lignes de guidage jaunes ou entre le véhicule et la place de stationnement visée, la fonction de
stationnement en créneau est annulée.
●Sachant que la place de stationnement visée ne va pas pouvoir être définie cor-
rectement si son sol est en pente ou présente des différences de hauteur, il peut arriver que le véhicule ne soit pas
parfaitement centré dedans ou s’y gare de travers. Par conséquent, ne pas utili-ser la fonction de stationnement en cré-
neau si la place de stationnement présente ces caractéristiques.
●Lorsque vous garez le véhicule dans
une place de stationnement étroite, il peut en frôler un autre déjà stationné. Si une collision semble probable, appuyez
sur la pédale de frein pour arrêter le véhicule.
Page 394 of 690

392
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite
■Description de la fonction
Pour quitter une place de stationne-
ment en créneau, si le système évalue
que la sortie est possible, vous pouvez
utiliser la fonction de sortie de station-
nement en créneau. Par ailleurs, selon
l’environnement proche, s’il est néces-
saire d’inverser le sens de marche du
véhicule, la position de sélection peut
être changée par le contrôle d’assis-
tance.
■Quitter une place de stationne-
ment en mode de sortie de sta-
tionnement en créneau
1 Avec le pied sur la pédale de frein
et la position de sélection sur P,
appuyez sur le bouton principal
Advanced Park et contrôlez que
l’écran de sélection du sens de sor-
tie vous est présenté à l’affichage
multimédia.
2 Sélectionnez à l’écran multimédia la
flèche correspondant au côté par
lequel vous souhaitez sortir.
Si vous agissez sur le commodo de cligno- tants à gauche ou à droite, seul le côté de sortie correspondant peut être sélectionné.
3 Appuyez sur la pédale de frein et
sélectionnez le bouton “Démar-
rage”.
Un message s’affiche à l’écran multifonc- tionnel accompagné d’un signal sonore, et
l’assistance commence.
Pour annuler l’assistance, appuyez sur le bouton principal du système Advanced Park.
Si l’assistance est annulée, le message
NOTE
●Si un véhicule voisin déjà stationné est
étroit ou garé très près de la bordure de trottoir, la position à laquelle l’assistance va stationner le véhicule va également
être proche du trottoir. S’il paraît pro- bable que le véhicule va heurter la bor-dure de trottoir ou monter dessus,
appuyez sur la pédale de frein pour arrêter le véhicule, puis appuyez sur le bouton principal Advanced Park pour
désactiver le système.
●Si le côté intérieur de la place de sta-
tionnement est longé par un mur ou une barrière, le risque existe que le véhicule s’arrête quelques centimètres à l’exté-
rieur de la place de stationnement défi- nie.
Fonction Advanced Park de
sortie de stationnement en cré-
neau
Page 395 of 690

393
5
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite
Conduite

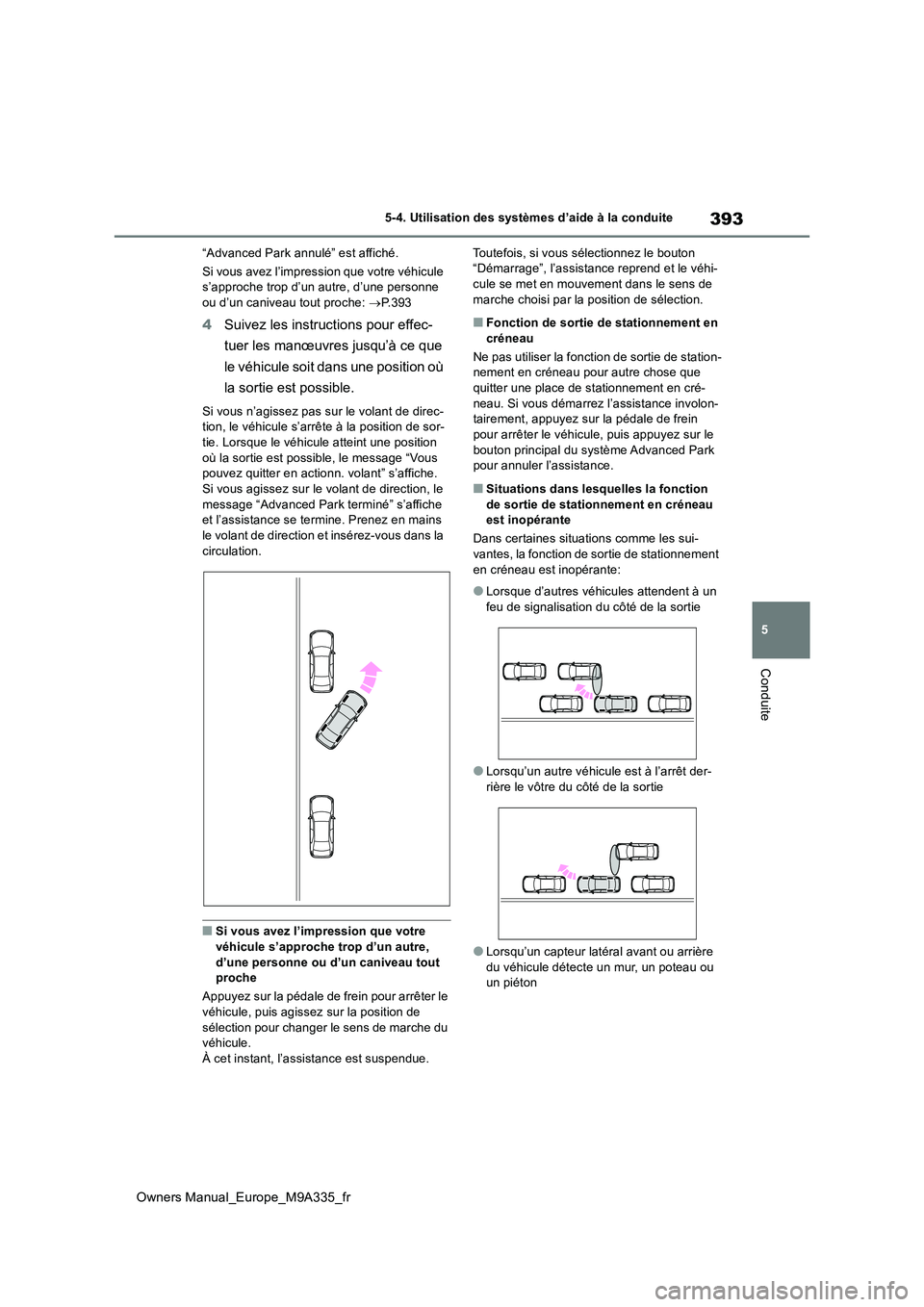

“Advanced Park annulé” est affiché.
Si vous avez l’impression que votre véhicule s’approche trop d’un autre, d’une personne ou d’un caniveau tout proche: P.393
4Suivez les instructions pour effec-
tuer les manœuvres jusqu’à ce que
le véhicule soit dans une position où
la sortie est possible.
Si vous n’agissez pas sur le volant de direc- tion, le véhicule s’arrête à la position de sor-tie. Lorsque le véhicule atteint une position
où la sortie est possible, le message “Vous pouvez quitter en actionn. volant” s’affiche. Si vous agissez sur le volant de direction, le
message “Advanced Park terminé” s’affiche et l’assistance se termine. Prenez en mains le volant de direction et insérez-vous dans la
circulation.
■Si vous avez l’impression que votre véhicule s’approche trop d’un autre,
d’une personne ou d’un caniveau tout proche
Appuyez sur la pédale de frein pour arrêter le véhicule, puis agissez sur la position de
sélection pour changer le sens de marche du véhicule.À cet instant, l’assistance est suspendue.
Toutefois, si vous sélectionnez le bouton “Démarrage”, l’assistance reprend et le véhi-cule se met en mouvement dans le sens de
marche choisi par la position de sélection.
■Fonction de sortie de stationnement en créneau
Ne pas utiliser la fonction de sortie de station- nement en créneau pour autre chose que
quitter une place de stationnement en cré- neau. Si vous démarrez l’assistance involon-tairement, appuyez sur la pédale de frein
pour arrêter le véhicule, puis appuyez sur le bouton principal du système Advanced Park pour annuler l’assistance.
■Situations dans lesquelles la fonction
de sortie de stationnement en créneau est inopérante
Dans certaines situations comme les sui- vantes, la fonction de sortie de stationnement
en créneau est inopérante:
●Lorsque d’autres véhicules attendent à un
feu de signalisation du côté de la sortie
●Lorsqu’un autre véhicule est à l’arrêt der-
rière le vôtre du côté de la sortie
●Lorsqu’un capteur latéral avant ou arrière
du véhicule détecte un mur, un poteau ou un piéton
Page 396 of 690

394
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite
●Lorsque le véhicule stationne sur le trottoir et un capteur latéral détecte la chaussée
●Lorsqu’aucun véhicule ne stationne devant le vôtre
●Lorsque l’espace entre l’autre véhicule sta-tionné et l’avant du vôtre est largement suffisant
■Description de la fonction
Vous pouvez utiliser la fonction de
mémorisation pour garer le véhicule
dans une place de stationnement préa-
lablement mémorisée, même en
l’absence de lignes figurant la place de
stationnement ou d’autres véhicules
déjà stationnés à côté.
Vous pouvez enregistrer jusqu’à
3 places de stationnement.
■Pour enregistrer u ne place de sta-
tionnement
1 Arrêtez le véhicule proche de la
place de stationnement et en ali-
gnement avec son axe médian.
Environ 1 m (3,3 ft.)
2 Appuyez sur le bouton principal puis
sélectionnez
Si vous appuyez sur le bouton principal
Advanced Park alors que la place de station-
nement n’est pas matér ialisée par des lignes
ou qu’aucun autre véhicule n’est déjà sta-
tionné, le système peut afficher le message
“Pas de place de stationnement disponible”.
Appuyez longuement sur .
Fonction Advanced Park de
mémorisation
Page 397 of 690

395
5
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite
Conduite

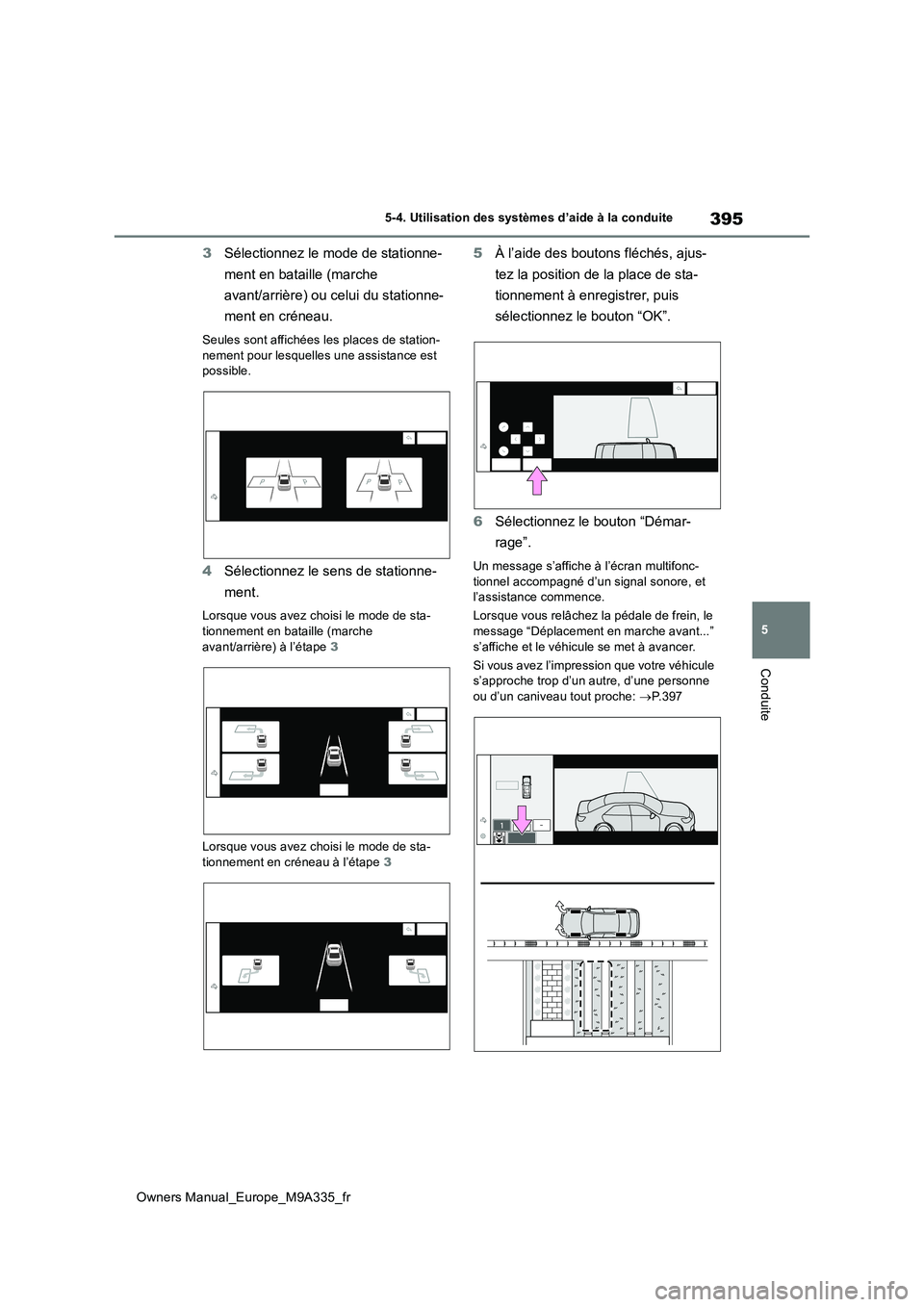

3Sélectionnez le mode de stationne-
ment en bataille (marche
avant/arrière) ou celui du stationne-
ment en créneau.
Seules sont affichées les places de station-
nement pour lesquelles une assistance est possible.
4 Sélectionnez le sens de stationne-
ment.
Lorsque vous avez choisi le mode de sta-
tionnement en bataille (marche avant/arrière) à l’étape 3
Lorsque vous avez choisi le mode de sta- tionnement en créneau à l’étape 3
5À l’aide des boutons fléchés, ajus-
tez la position de la place de sta-
tionnement à enregistrer, puis
sélectionnez le bouton “OK”.
6 Sélectionnez le bouton “Démar-
rage”.
Un message s’affiche à l’écran multifonc- tionnel accompagné d’un signal sonore, et l’assistance commence.
Lorsque vous relâchez la pédale de frein, le
message “Déplacement en marche avant...” s’affiche et le véhicule se met à avancer.
Si vous avez l’impression que votre véhicule s’approche trop d’un autre, d’une personne
ou d’un caniveau tout proche: P.397
Page 398 of 690

396
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite

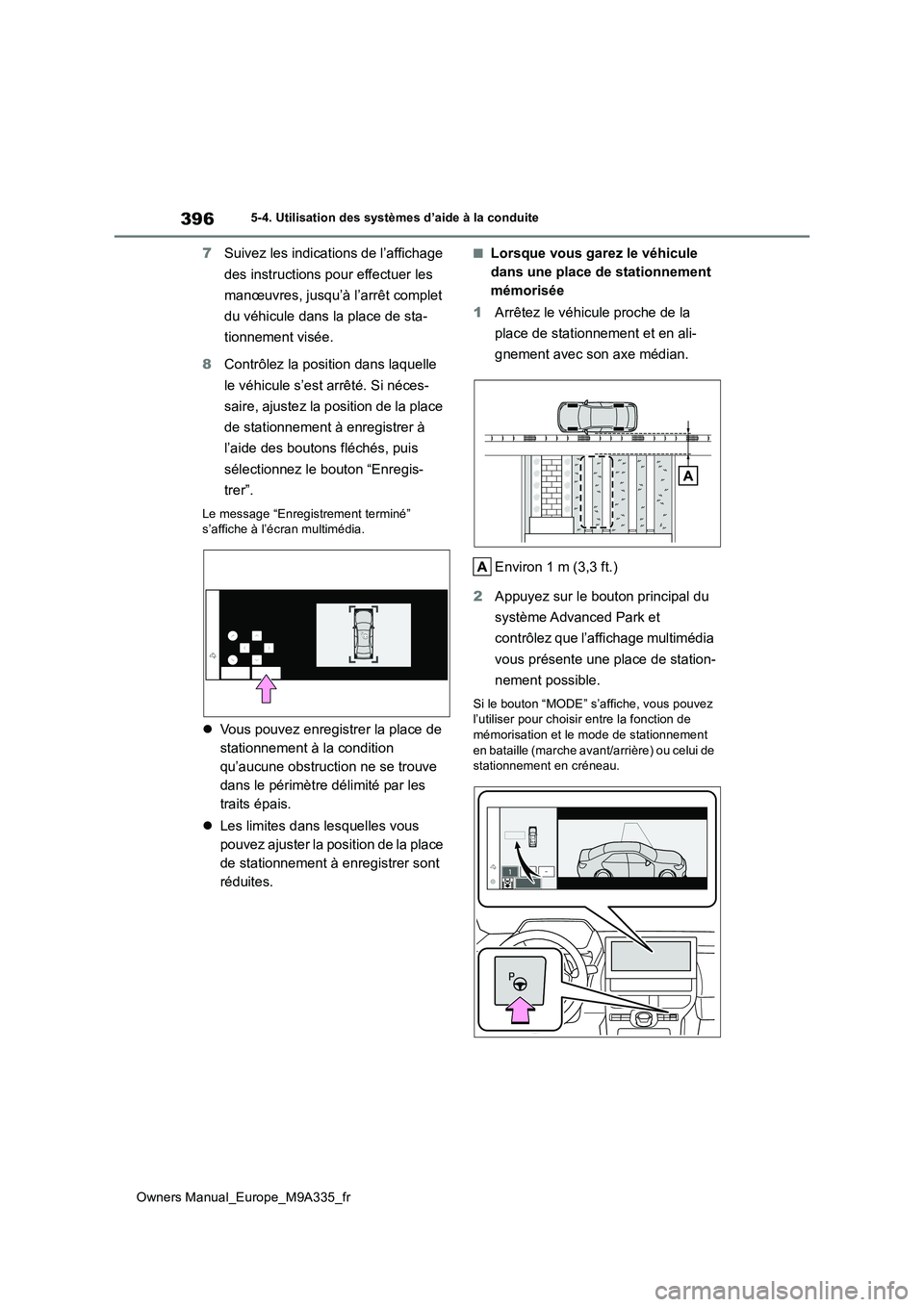

7Suivez les indications de l’affichage
des instructions pour effectuer les
manœuvres, jusqu’à l’arrêt complet
du véhicule dans la place de sta-
tionnement visée.
8 Contrôlez la position dans laquelle
le véhicule s’est arrêté. Si néces-
saire, ajustez la position de la place
de stationnement à enregistrer à
l’aide des boutons fléchés, puis
sélectionnez le bouton “Enregis-
trer”.
Le message “Enregistrement terminé” s’affiche à l’écran multimédia.
Vous pouvez enregistrer la place de
stationnement à la condition
qu’aucune obstruction ne se trouve
dans le périmètre délimité par les
traits épais.
Les limites dans lesquelles vous
pouvez ajuster la position de la place
de stationnement à enregistrer sont
réduites.
■Lorsque vous garez le véhicule
dans une place de stationnement
mémorisée
1 Arrêtez le véhicule proche de la
place de stationnement et en ali-
gnement avec son axe médian.
Environ 1 m (3,3 ft.)
2 Appuyez sur le bouton principal du
système Advanced Park et
contrôlez que l’affichage multimédia
vous présente une place de station-
nement possible.
Si le bouton “MODE” s’affiche, vous pouvez l’utiliser pour choisir entre la fonction de
mémorisation et le mode de stationnement en bataille (marche avant/arrière) ou celui de stationnement en créneau.
Page 399 of 690

397
5
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite
Conduite
3Sélectionnez la place de stationne-
ment de votre choix, puis sélection-
nez le bouton “Démarrage”.
Appliquez la procédure expliquée pour le mode de stationnement en bataille (marche avant/arrière), à partir de l’étape 3. (P.384)
■Si vous avez l’impression que votre
véhicule s’approche trop d’un autre, d’une personne ou d’un caniveau tout proche
Appuyez sur la pédale de frein pour arrêter le
véhicule, puis agissez sur la position de sélection pour changer le sens de marche du véhicule.
À cet instant, l’assistance est suspendue. Toutefois, si vous sélectionnez le bouton “Démarrage”, l’assistance reprend et le véhi-
cule se met en mouvement dans le sens de marche choisi par la position de sélection.
■Lorsque vous remplacez une place de stationnement enregistrée par une nou-
velle
Si vous sélectionnez alors que le
nombre maximum de places de stationne-
ment enregistrées est déjà atteint, vous pou-
vez en sélectionner une existante et la
remplacer par une nouvelle.
■Lorsque plusieurs places de stationne- ment sont enregistrées
Sélectionnez la place de stationnement de votre choix, puis sélectionnez le bouton
“Démarrage”.
NOTE
■Lorsque vous utilisez la fonction de
mémorisation
●La fonction de mémorisation vous aide à garer le véhicule dans une place de stationnement préalablement enregis-
trée. Si les conditions tenant à la chaussée, au véhicule ou au périmètre environnant
sont différentes de celles qu’elles étaient au moment de la mémorisation, il peut arriver que la place de stationne-
ment ne puisse pas être détectée cor- rectement ou que l’assistance ne puisse pas être fournie jusqu’au point où le
véhicule est parfaitement stationné.
●Ne pas enregistrer une place de station- nement dans les situations telles que
celles décrites ci-après, car le risque existe que la place de stationnement
définie ne puisse pas être enregistrée ou que l’assistance ne soit plus possible par la suite.
• Lorsque l’optique d’une caméra est sale ou couverte de gouttelettes d’eau
• Lorsqu’il pleut ou qu’il neige
• Lorsque la luminosité ambiante est faible (de nuit, etc.)
●Dans certaines situations comme celles
décrites ci-après, il peut arriver qu’il ne soit pas possible d’enregistrer une place de stationnement.
• Lorsque l’espace est insuffisant entre la route et la place de stationnement
• Lorsque la voirie autour de la place de
stationnement ne présente aucune dif- férence que le système puisse identifier
Page 400 of 690

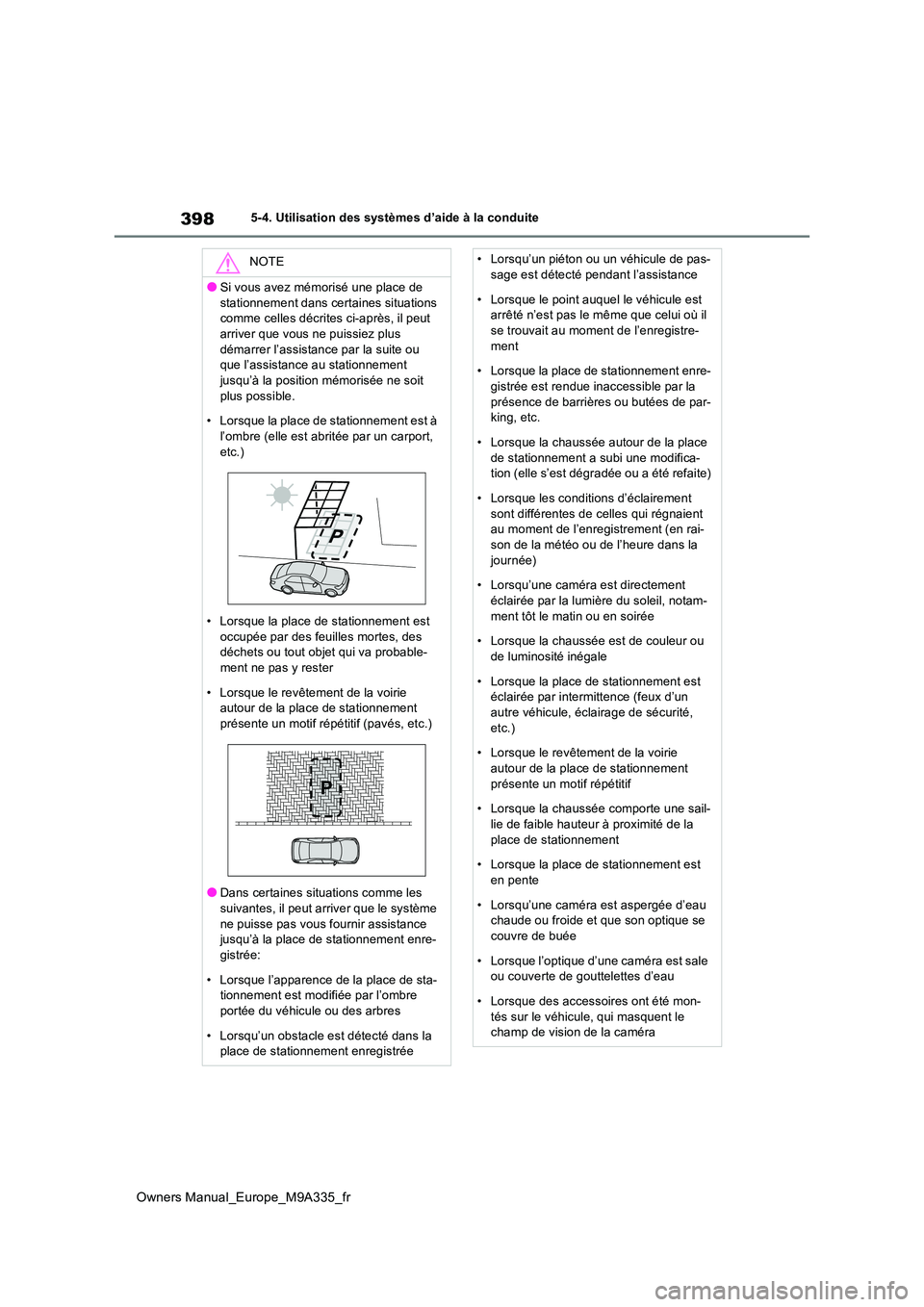

398
Owners Manual_Europe_M9A335_fr
5-4. Utilisation des systèmes d’aide à la conduite
NOTE
●Si vous avez mémorisé une place de
stationnement dans certaines situations comme celles décrites ci-après, il peut arriver que vous ne puissiez plus
démarrer l’assistance par la suite ou que l’assistance au stationnement jusqu’à la position mémorisée ne soit
plus possible.
• Lorsque la place de stationnement est à l’ombre (elle est abritée par un carport,
etc.)
• Lorsque la place de stationnement est
occupée par des feuilles mortes, des déchets ou tout objet qui va probable-ment ne pas y rester
• Lorsque le revêtement de la voirie autour de la place de stationnement
présente un motif répétitif (pavés, etc.)
●Dans certaines situations comme les
suivantes, il peut arriver que le système ne puisse pas vous fournir assistance jusqu’à la place de stationnement enre-
gistrée:
• Lorsque l’apparence de la place de sta- tionnement est modifiée par l’ombre
portée du véhicule ou des arbres
• Lorsqu’un obstacle est détecté dans la place de stationnement enregistrée
• Lorsqu’un piéton ou un véhicule de pas-sage est détecté pendant l’assistance
• Lorsque le point auquel le véhicule est arrêté n’est pas le même que celui où il se trouvait au moment de l’enregistre-
ment
• Lorsque la place de stationnement enre- gistrée est rendue inaccessible par la
présence de barrières ou butées de par- king, etc.
• Lorsque la chaussée autour de la place
de stationnement a subi une modifica- tion (elle s’est dégradée ou a été refaite)
• Lorsque les conditions d’éclairement
sont différentes de celles qui régnaient au moment de l’enregistrement (en rai-son de la météo ou de l’heure dans la
journée)
• Lorsqu’une caméra est directement éclairée par la lumière du soleil, notam-
ment tôt le matin ou en soirée
• Lorsque la chaussée est de couleur ou de luminosité inégale
• Lorsque la place de stationnement est éclairée par intermittence (feux d’un autre véhicule, éclairage de sécurité,
etc.)
• Lorsque le revêtement de la voirie autour de la place de stationnement
présente un motif répétitif
• Lorsque la chaussée comporte une sail- lie de faible hauteur à proximité de la
place de stationnement
• Lorsque la place de stationnement est en pente
• Lorsqu’une caméra est aspergée d’eau chaude ou froide et que son optique se couvre de buée
• Lorsque l’optique d’une caméra est sale ou couverte de gouttelettes d’eau
• Lorsque des accessoires ont été mon-
tés sur le véhicule, qui masquent le champ de vision de la caméra
