1913-3. Einstellen der Sitze
3
Bedienung der einzelnen Komponenten
C-HR_OM_Europe_OM10530M

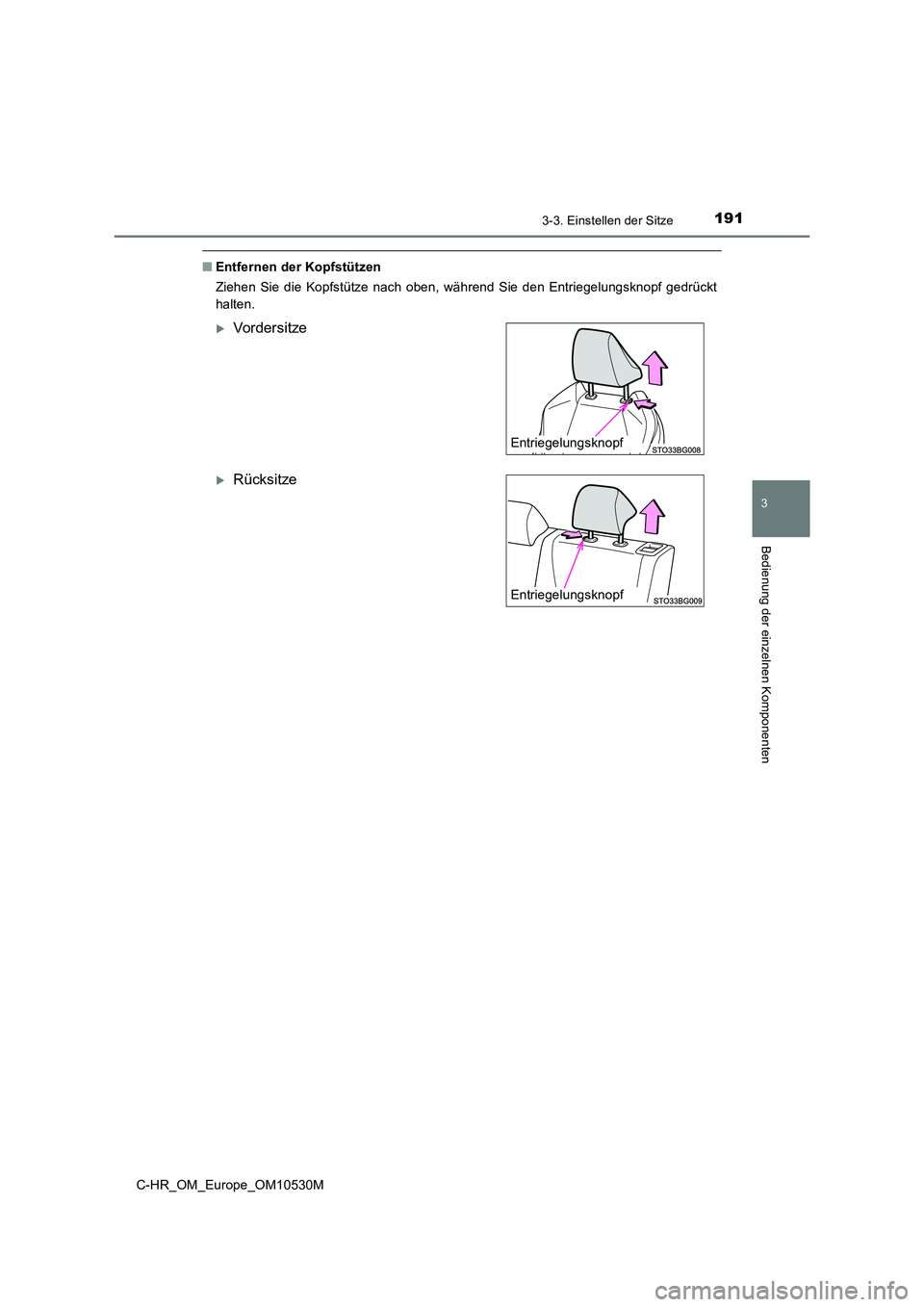

■Entfernen der Kopfstützen
Ziehen Sie die Kopfstütze nach oben, während Sie den Entriegelungsknopf gedrückt
halten.
Vordersitze
Rücksitze
Entriegelungsknopf
Entriegelungsknopf

1923-3. Einstellen der Sitze
C-HR_OM_Europe_OM10530M

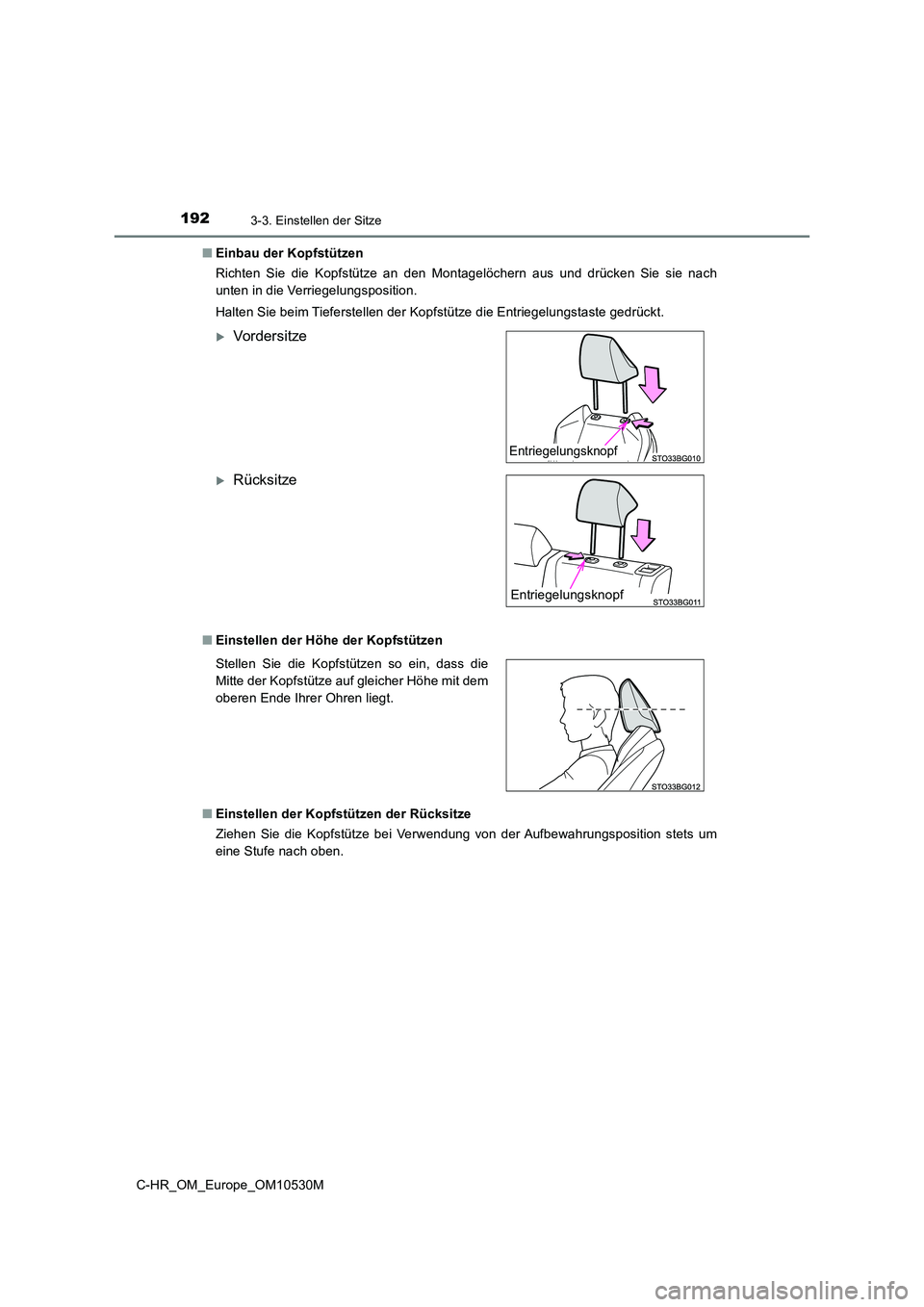

■ Einbau der Kopfstützen
Richten Sie die Kopfstütze an den Montagelöchern aus und drücken Sie sie nach
unten in die Verriegelungsposition.
Halten Sie beim Tieferstellen der Kopfstütze die Entriegelungstaste gedrückt.
■ Einstellen der Höhe der Kopfstützen
■ Einstellen der Kopfstützen der Rücksitze
Ziehen Sie die Kopfstütze bei Verwendung von der Aufbewahrungsposition stets um
eine Stufe nach oben.
Vordersitze
Rücksitze
Stellen Sie die Kopfstützen so ein, dass die
Mitte der Kopfstütze auf gleicher Höhe mit dem
oberen Ende Ihrer Ohren liegt.
Entriegelungsknopf
Entriegelungsknopf

1933-3. Einstellen der Sitze
3
Bedienung der einzelnen Komponenten
C-HR_OM_Europe_OM10530M

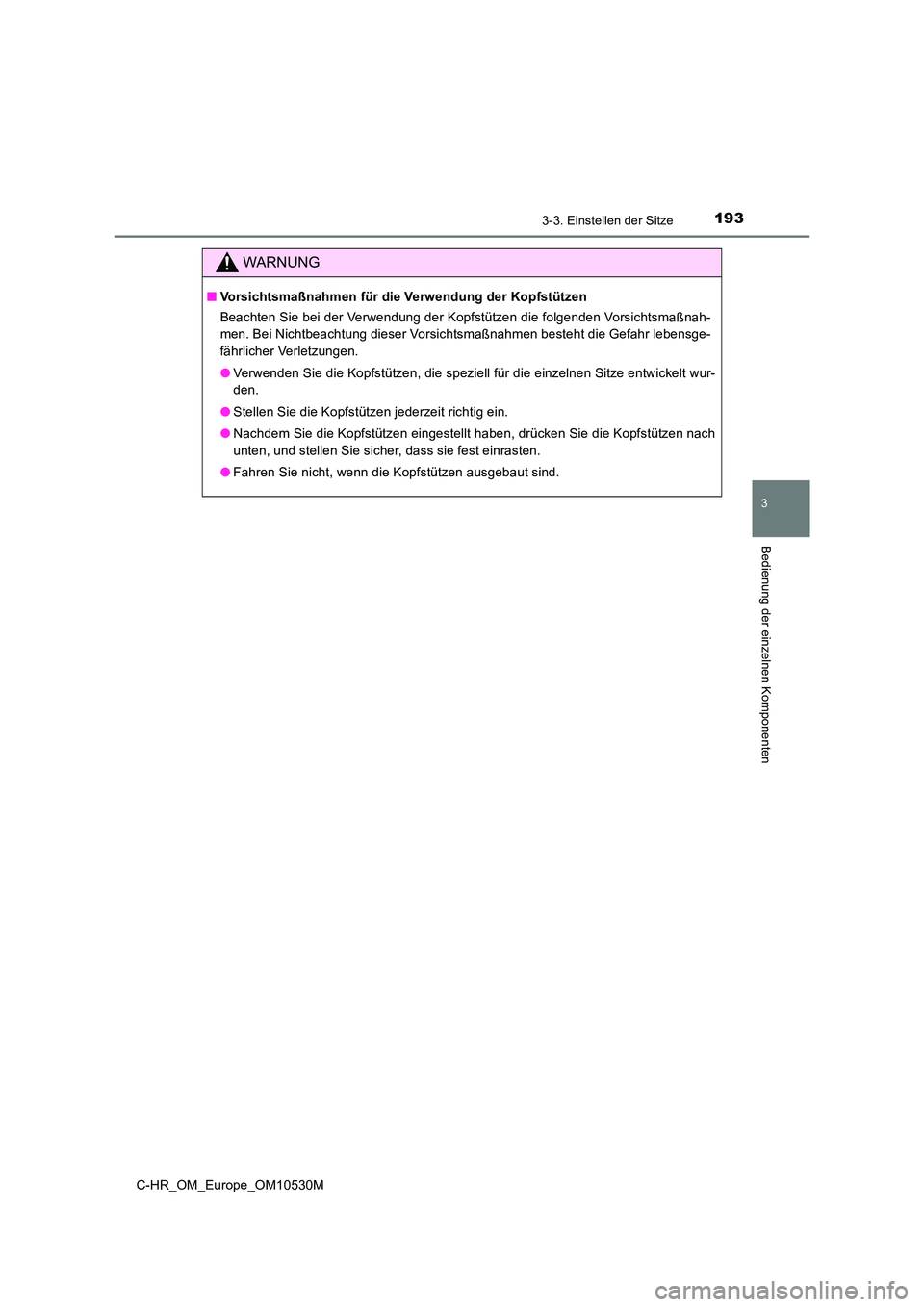

WARNUNG
■Vorsichtsmaßnahmen für die Verwendung der Kopfstützen
Beachten Sie bei der Verwendung der Kopfstützen die folgenden Vorsichtsmaßnah-
men. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensge-
fährlicher Verletzungen.
● Verwenden Sie die Kopfstützen, die speziell für die einzelnen Sitze entwickelt wur-
den.
● Stellen Sie die Kopfstützen jederzeit richtig ein.
● Nachdem Sie die Kopfstützen eingestellt haben, drücken Sie die Kopfstützen nach
unten, und stellen Sie sicher, dass sie fest einrasten.
● Fahren Sie nicht, wenn die Kopfstützen ausgebaut sind.

1943-4. Einstellen des Lenkrads und der Spiegel
C-HR_OM_Europe_OM10530M

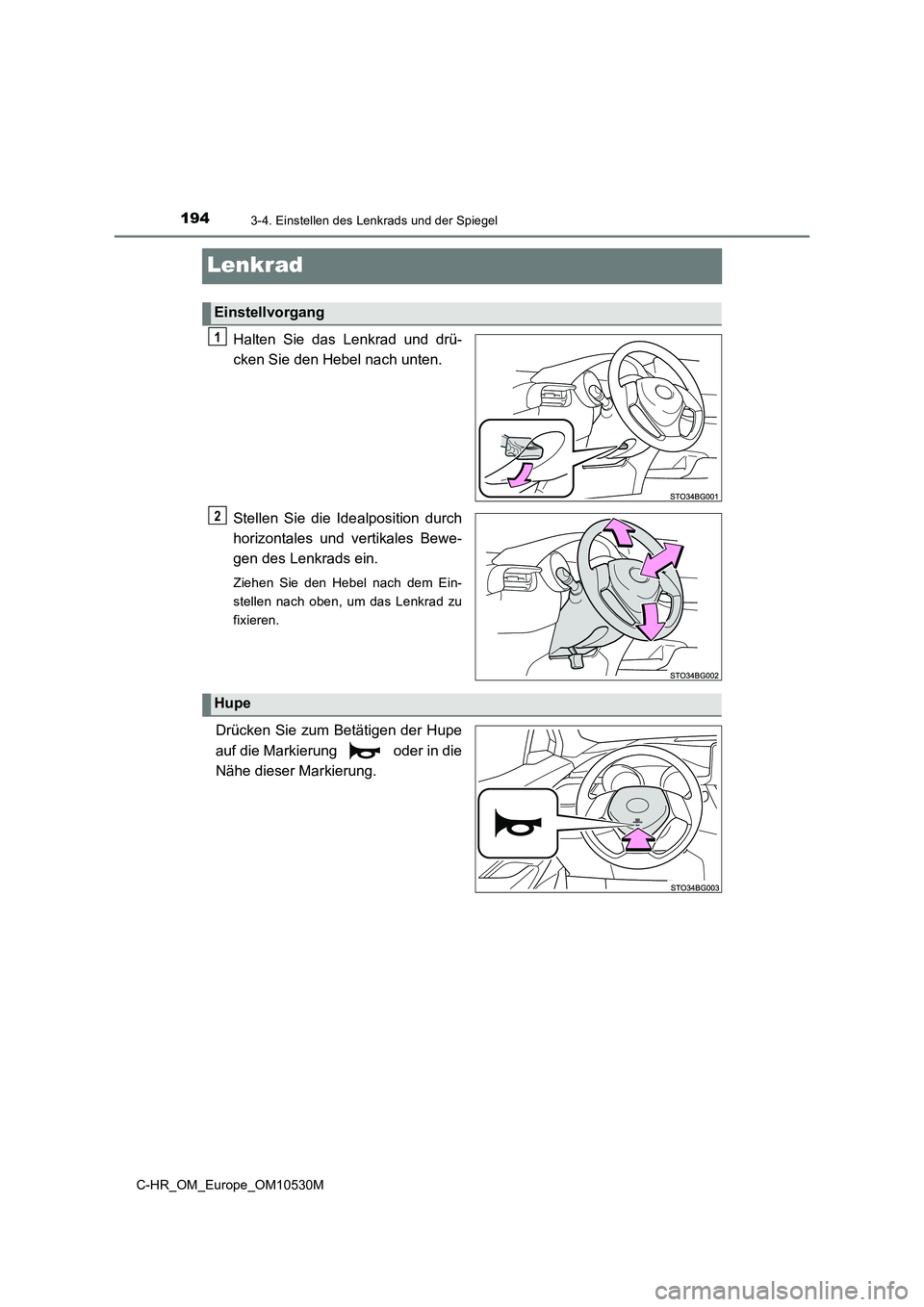

Lenkrad
Halten Sie das Lenkrad und drü-
cken Sie den Hebel nach unten.
Stellen Sie die Idealposition durch
horizontales und vertikales Bewe-
gen des Lenkrads ein.
Ziehen Sie den Hebel nach dem Ein-
stellen nach oben, um das Lenkrad zu
fixieren.
Drücken Sie zum Betätigen der Hupe
auf die Markierung oder in die
Nähe dieser Markierung.
Einstellvorgang
1
2
Hupe

1953-4. Einstellen des Lenkrads und der Spiegel
3
Bedienung der einzelnen Komponenten
C-HR_OM_Europe_OM10530M

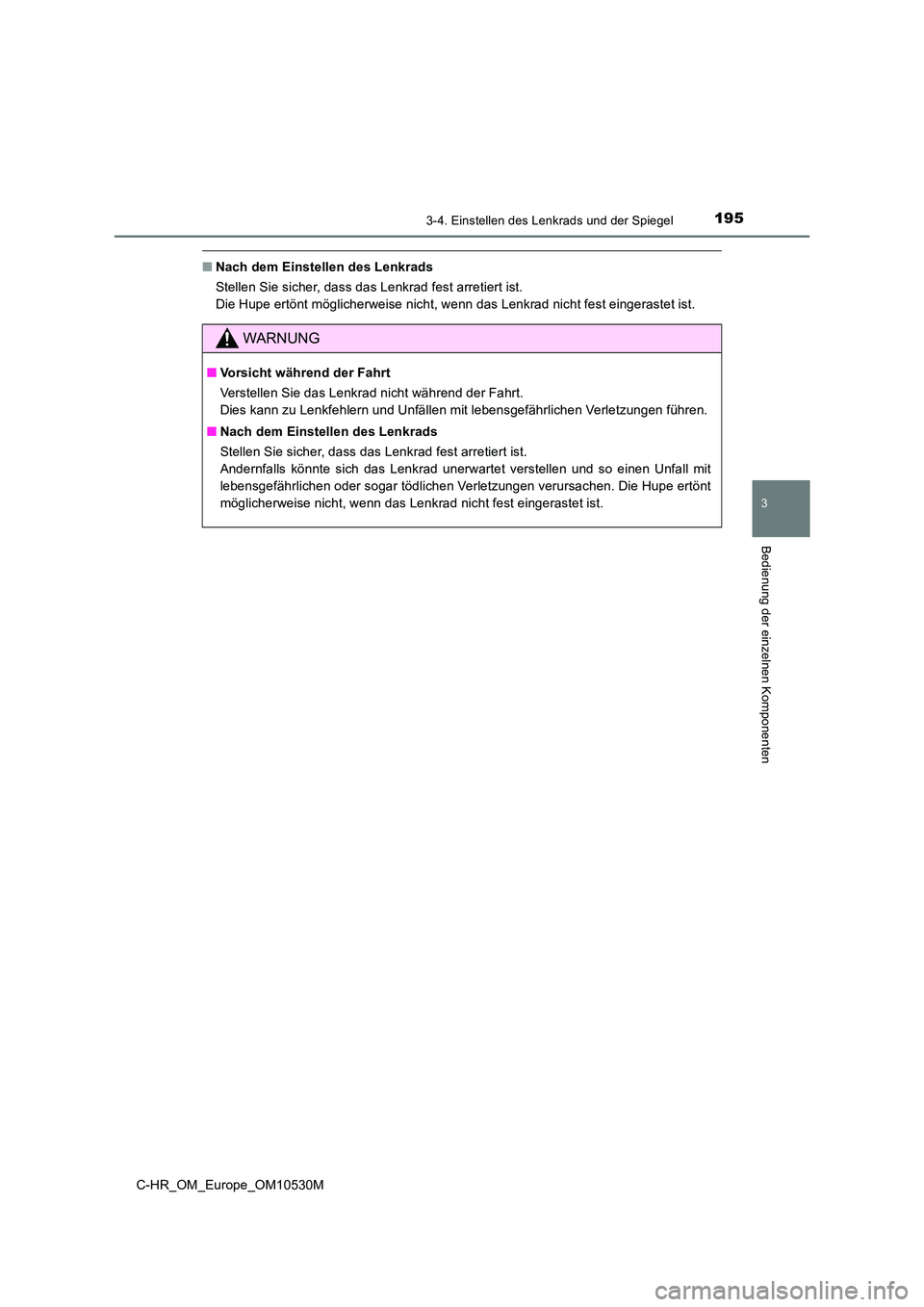

■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad fest arretiert ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht fest eingerastet ist.
WARNUNG
■ Vorsicht während der Fahrt
Verstellen Sie das Lenkrad nicht während der Fahrt.
Dies kann zu Lenkfehlern und Unfällen mit lebensgefährlichen Verletzungen führen.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad fest arretiert ist.
Andernfalls könnte sich das Lenkrad unerwartet verstellen und so einen Unfall mit
lebensgefährlichen oder sogar tödlichen Verletzungen verursachen. Die Hupe ertönt
möglicherweise nicht, wenn das Lenkrad nicht fest eingerastet ist.

1963-4. Einstellen des Lenkrads und der Spiegel
C-HR_OM_Europe_OM10530M

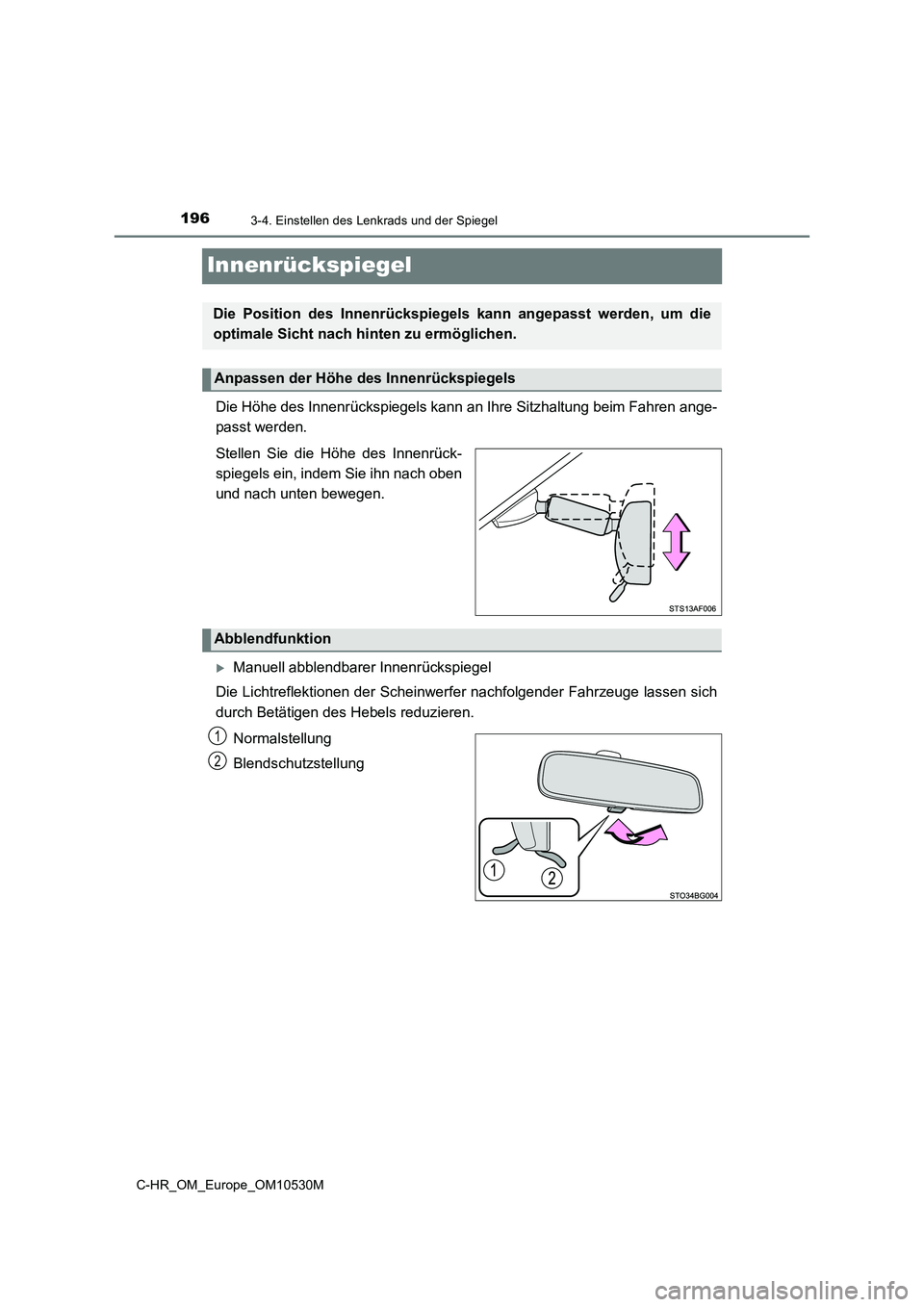

Innenrückspiegel
Die Höhe des Innenrückspiegels kann an Ihre Sitzhaltung beim Fahren ange-
passt werden.
Stellen Sie die Höhe des Innenrück-
spiegels ein, indem Sie ihn nach oben
und nach unten bewegen.
Manuell abblendbarer Innenrückspiegel
Die Lichtreflektionen der Scheinwerfer nachfolgender Fahrzeuge lassen sich
durch Betätigen des Hebels reduzieren.
Normalstellung
Blendschutzstellung
Die Position des Innenrückspiegels kann angepasst werden, um die
optimale Sicht nach hinten zu ermöglichen.
Anpassen der Höhe d es Innenrückspiegels
Abblendfunktion
1
2

1973-4. Einstellen des Lenkrads und der Spiegel
3
Bedienung der einzelnen Komponenten
C-HR_OM_Europe_OM10530M
Automatisch abblendbarer Innenrückspiegel
Die Lichtreflektionen der Scheinwer fer nachfolgender Fahrzeuge werden ent-
sprechend der Helligkeitsstärke automatisch reduziert.
Ändern des Modus der automati-
schen Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion aktiviert ist, leuchtet die Anzeige.
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem: Die Funktion
wird immer in den Modus ON gestellt,
wenn der Motorschalter in die Stellung
“ON” gebracht wird.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Die Funktion wird immer in
den Modus ON gestellt, wenn der Motorschalter in den Modus IGNITION ON
gebracht wird.
Mit einem Druck auf die Taste wird diese Funktion in den Modus OFF gesetzt und
damit ausgeschaltet. (Die Anzeige wird ebenfalls ausgeschaltet.)
■ Vermeiden von Sensorfehlern (Fahrzeuge mit automatisch abblendbarem Innen-
rückspiegel)
Kontrollleuchte
Zur Gewährleistung des ordnungsgemäßen
Betriebs der Sensoren dürfen diese nicht
berührt oder verdeckt werden.
WARNUNG
Den Spiegel nicht während der Fahrt einstellen.
Dies kann zu Lenkfehlern und Unfällen mit lebensgefährlichen Verletzungen führen.

1983-4. Einstellen des Lenkrads und der Spiegel
C-HR_OM_Europe_OM10530M

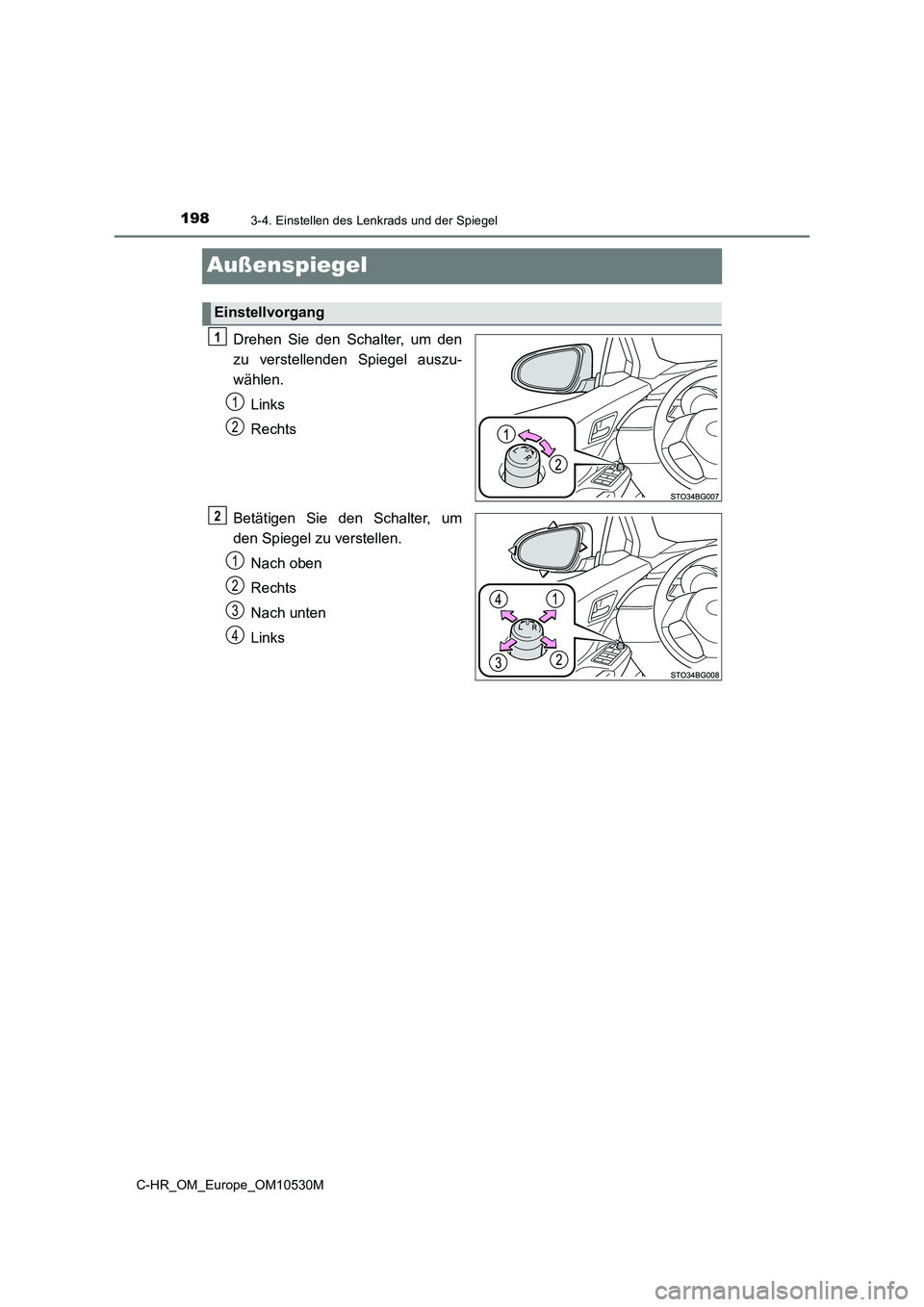

Außenspiegel
Drehen Sie den Schalter, um den
zu verstellenden Spiegel auszu-
wählen.
Links
Rechts
Betätigen Sie den Schalter, um
den Spiegel zu verstellen.
Nach oben
Rechts
Nach unten
Links
Einstellvorgang
1
1
2
2
1
2
3
4

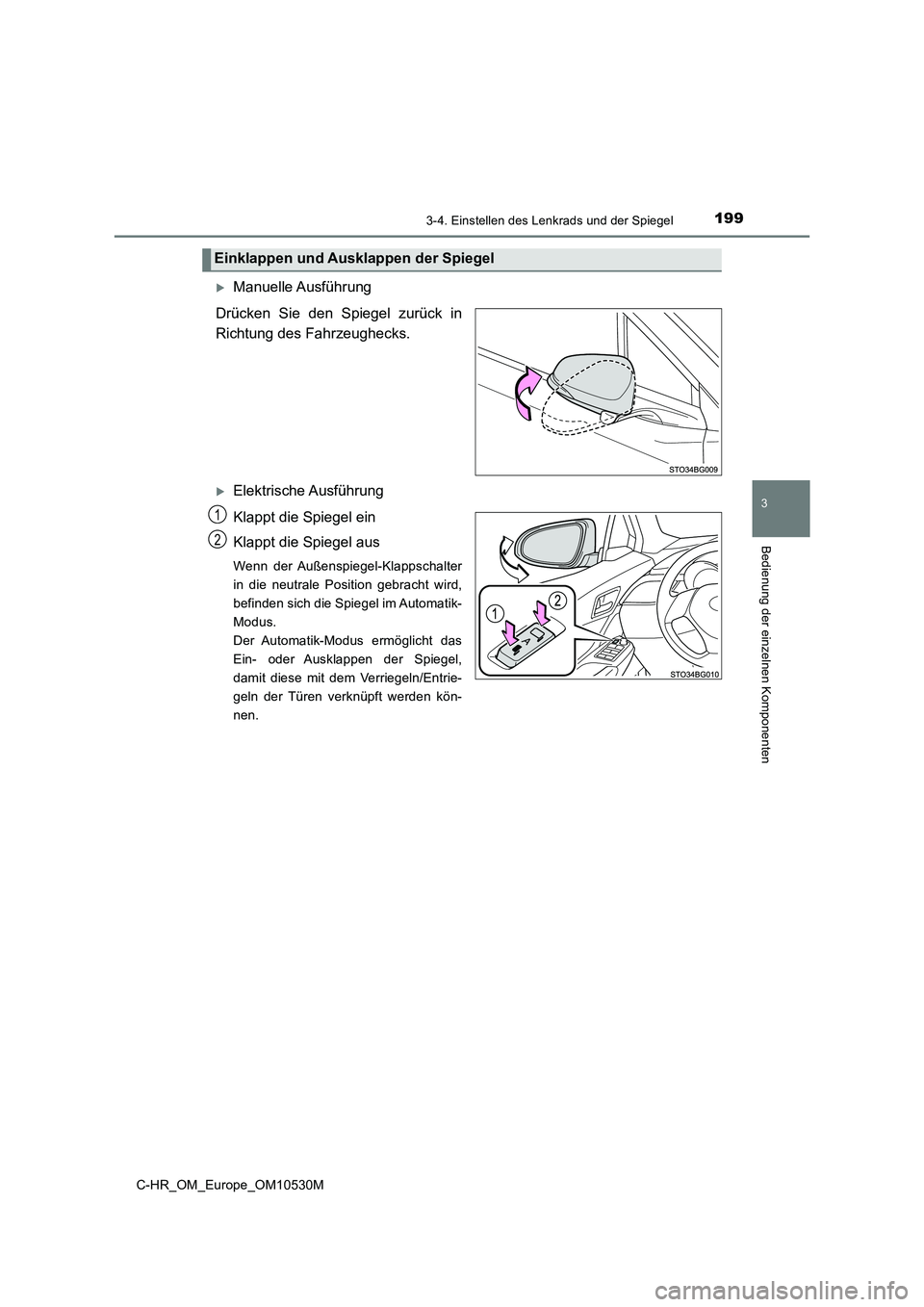

1993-4. Einstellen des Lenkrads und der Spiegel
3
Bedienung der einzelnen Komponenten
C-HR_OM_Europe_OM10530M
Manuelle Ausführung
Drücken Sie den Spiegel zurück in
Richtung des Fahrzeughecks.
Elektrische Ausführung
Klappt die Spiegel ein
Klappt die Spiegel aus
Wenn der Außenspiegel-Klappschalter
in die neutrale Position gebracht wird,
befinden sich die Spiegel im Automatik-
Modus.
Der Automatik-Modus ermöglicht das
Ein- oder Ausklappen der Spiegel,
damit diese mit dem Verriegeln/Entrie-
geln der Türen verknüpft werden kön-
nen.
Einklappen und Ausklappen der Spiegel
1
2

2003-4. Einstellen des Lenkrads und der Spiegel
C-HR_OM_Europe_OM10530M

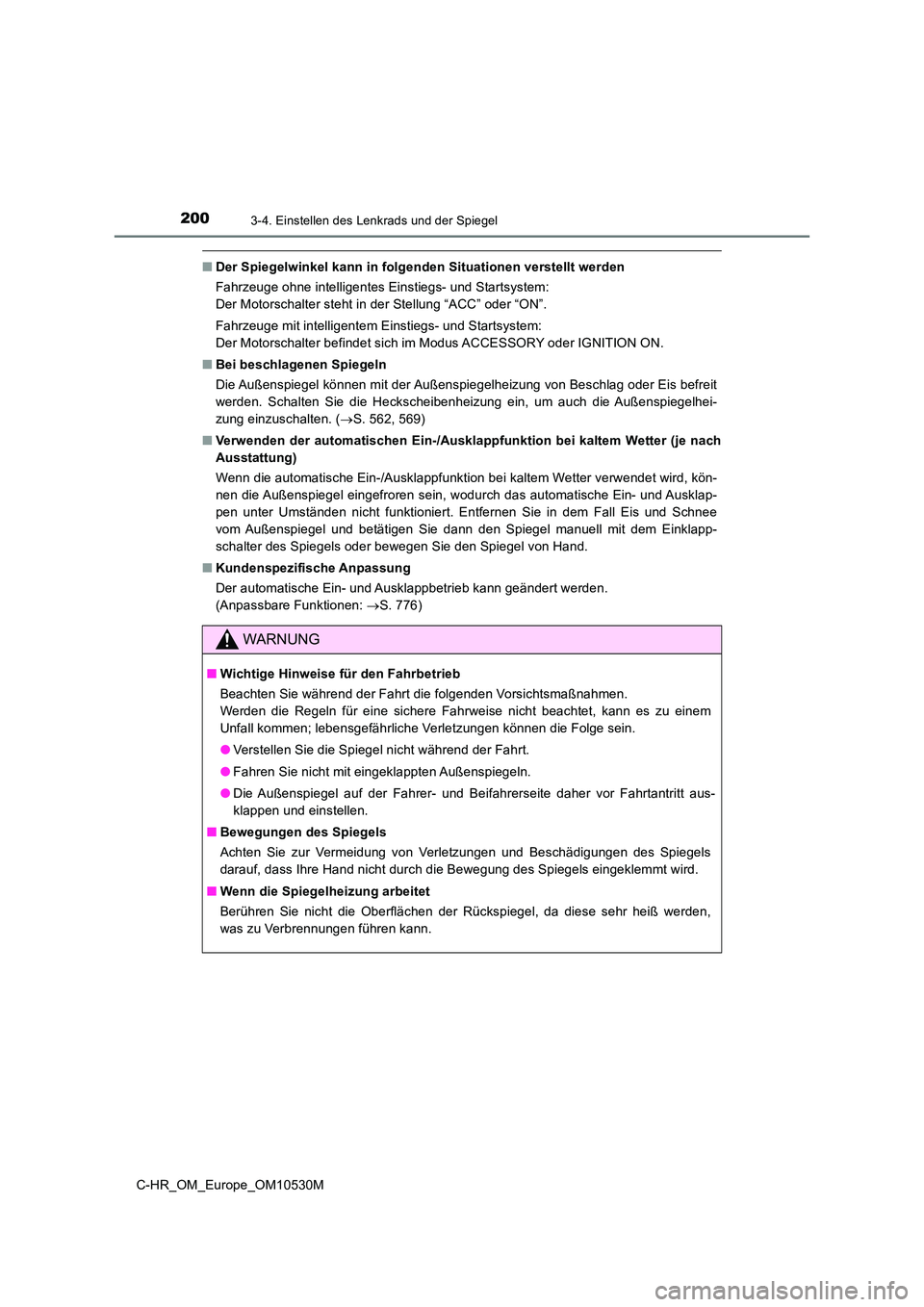

■Der Spiegelwinkel kann in folgenden Situationen verstellt werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Der Motorschalter steht in der Stellung “ACC” oder “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
■ Bei beschlagenen Spiegeln
Die Außenspiegel können mit der Außenspiegelheizung von Beschlag oder Eis befreit
werden. Schalten Sie die Heckscheibenheizung ein, um auch die Außenspiegelhei-
zung einzuschalten. ( S. 562, 569)
■ Verwenden der automatischen Ein-/Ausklappfunktion bei kaltem Wetter (je nach
Ausstattung)
Wenn die automatische Ein-/Ausklappfunktion bei kaltem Wetter verwendet wird, kön-
nen die Außenspiegel eingefroren sein, wodurch das automatische Ein- und Ausklap-
pen unter Umständen nicht funktioniert. Entfernen Sie in dem Fall Eis und Schnee
vom Außenspiegel und betätigen Sie dann den Spiegel manuell mit dem Einklapp-
schalter des Spiegels oder bewegen Sie den Spiegel von Hand.
■ Kundenspezifische Anpassung
Der automatische Ein- und Ausklappbetrieb kann geändert werden.
(Anpassbare Funktionen: S. 776)
WARNUNG
■Wichtige Hinweise für den Fahrbetrieb
Beachten Sie während der Fahrt die folgenden Vorsichtsmaßnahmen.
Werden die Regeln für eine sichere Fahrweise nicht beachtet, kann es zu einem
Unfall kommen; lebensgefährliche Verletzungen können die Folge sein.
● Verstellen Sie die Spiegel nicht während der Fahrt.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Die Außenspiegel auf der Fahrer- und Beifahrerseite daher vor Fahrtantritt aus-
klappen und einstellen.
■ Bewegungen des Spiegels
Achten Sie zur Vermeidung von Verletzungen und Beschädigungen des Spiegels
darauf, dass Ihre Hand nicht durch die Bewegung des Spiegels eingeklemmt wird.
■ Wenn die Spiegelheizung arbeitet
Berühren Sie nicht die Oberflächen der Rückspiegel, da diese sehr heiß werden,
was zu Verbrennungen führen kann.
