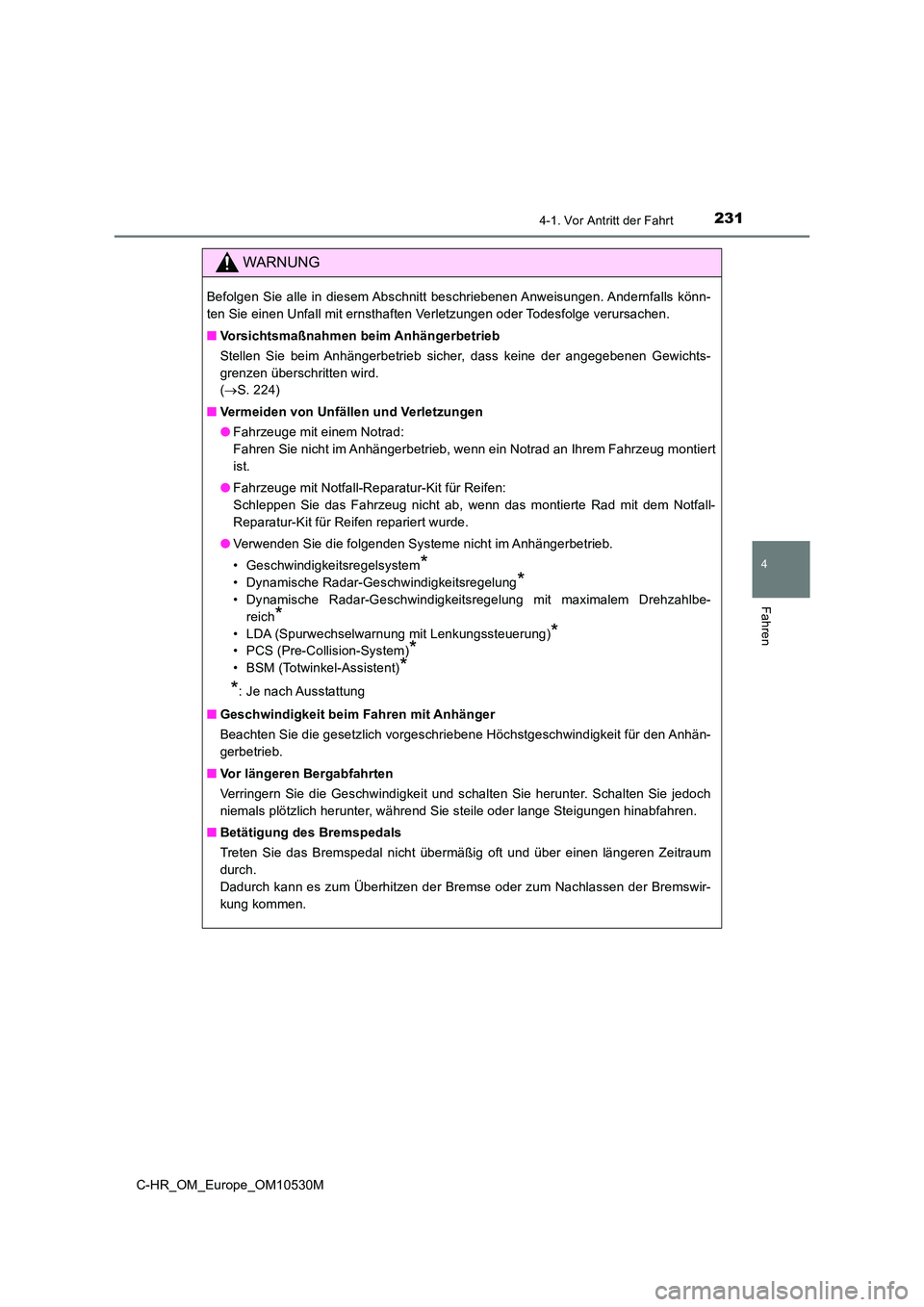

2314-1. Vor Antritt der Fahrt
4
Fahren
C-HR_OM_Europe_OM10530M
WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Andernfalls könn-
ten Sie einen Unfall mit ernsthaften Verletzungen oder Todesfolge verursachen.
■ Vorsichtsmaßnahmen beim Anhängerbetrieb
Stellen Sie beim Anhängerbetrieb sicher, dass keine der angegebenen Gewichts-
grenzen überschritten wird.
( S. 224)
■ Vermeiden von Unfällen und Verletzungen
● Fahrzeuge mit einem Notrad:
Fahren Sie nicht im Anhängerbetrieb, wenn ein Notrad an Ihrem Fahrzeug montiert
ist.
● Fahrzeuge mit Notfall-Reparatur-Kit für Reifen:
Schleppen Sie das Fahrzeug nicht ab, wenn das montierte Rad mit dem Notfall-
Reparatur-Kit für Reifen repariert wurde.
● Verwenden Sie die folgenden Systeme nicht im Anhängerbetrieb.
• Geschwindigkeitsregelsystem*
• Dynamische Radar-Geschwindigkeitsregelung*
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbe-
reich*
• LDA (Spurwechselwarnung mit Lenkungssteuerung)*
• PCS (Pre-Collision-System)*
• BSM (Totwinkel-Assistent)*
*: Je nach Ausstattung
■ Geschwindigkeit beim Fahren mit Anhänger
Beachten Sie die gesetzlich vorgeschriebene Höchstgeschwindigkeit für den Anhän-
gerbetrieb.
■ Vor längeren Bergabfahrten
Verringern Sie die Geschwindigkeit und schalten Sie herunter. Schalten Sie jedoch
niemals plötzlich herunter, während Sie steile oder lange Steigungen hinabfahren.
■ Betätigung des Bremspedals
Treten Sie das Bremspedal nicht übermäßig oft und über einen längeren Zeitraum
durch.
Dadurch kann es zum Überhitzen der Bremse oder zum Nachlassen der Bremswir-
kung kommen.

2324-1. Vor Antritt der Fahrt
C-HR_OM_Europe_OM10530M
HINWEIS
■Verbinden Sie die Anhängerbeleuchtung nicht direkt
Wenn die Anhängerbeleuchtung direkt verbunden wird, kann die elektrische Anlage
des Fahrzeugs beschädigt und eine Funktionsstörung ausgelöst werden.

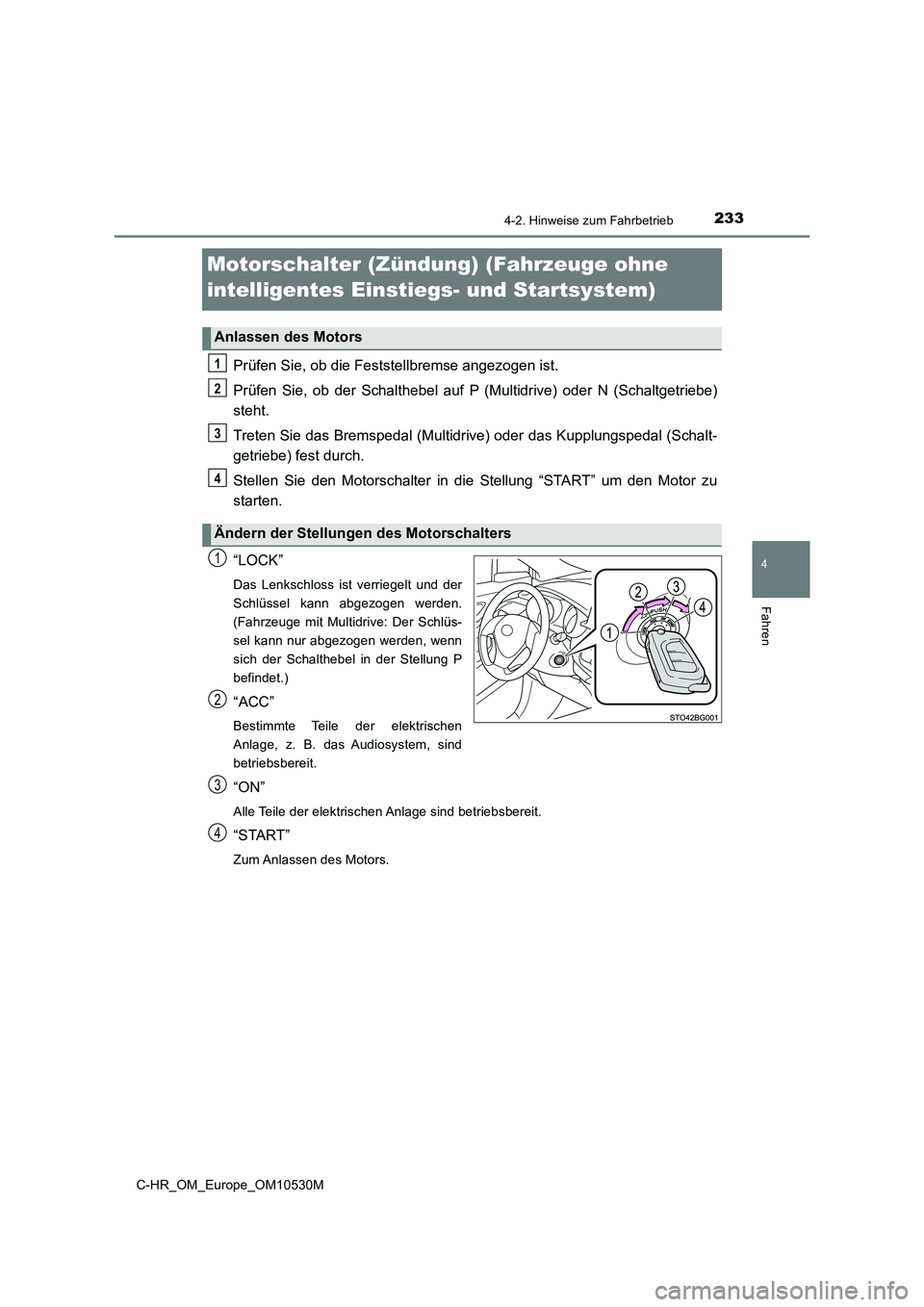

233
4
4-2. Hinweise zum Fahrbetrieb
Fahren
C-HR_OM_Europe_OM10530M
Motorschalter (Zündung) (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P (Multidrive) oder N (Schaltgetriebe)
steht.
Treten Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schalt-
getriebe) fest durch.
Stellen Sie den Motorschalter in die Stellung “START” um den Motor zu
starten.
“LOCK”
Das Lenkschloss ist verriegelt und der
Schlüssel kann abgezogen werden.
(Fahrzeuge mit Multidrive: Der Schlüs-
sel kann nur abgezogen werden, wenn
sich der Schalthebel in der Stellung P
befindet.)
“ACC”
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“ON”
Alle Teile der elektrischen Anlage sind betriebsbereit.
“START”
Zum Anlassen des Motors.
Anlassen des Motors
Ändern der Stellungen des Motorschalters
1
2
3
4
1
2
3
4

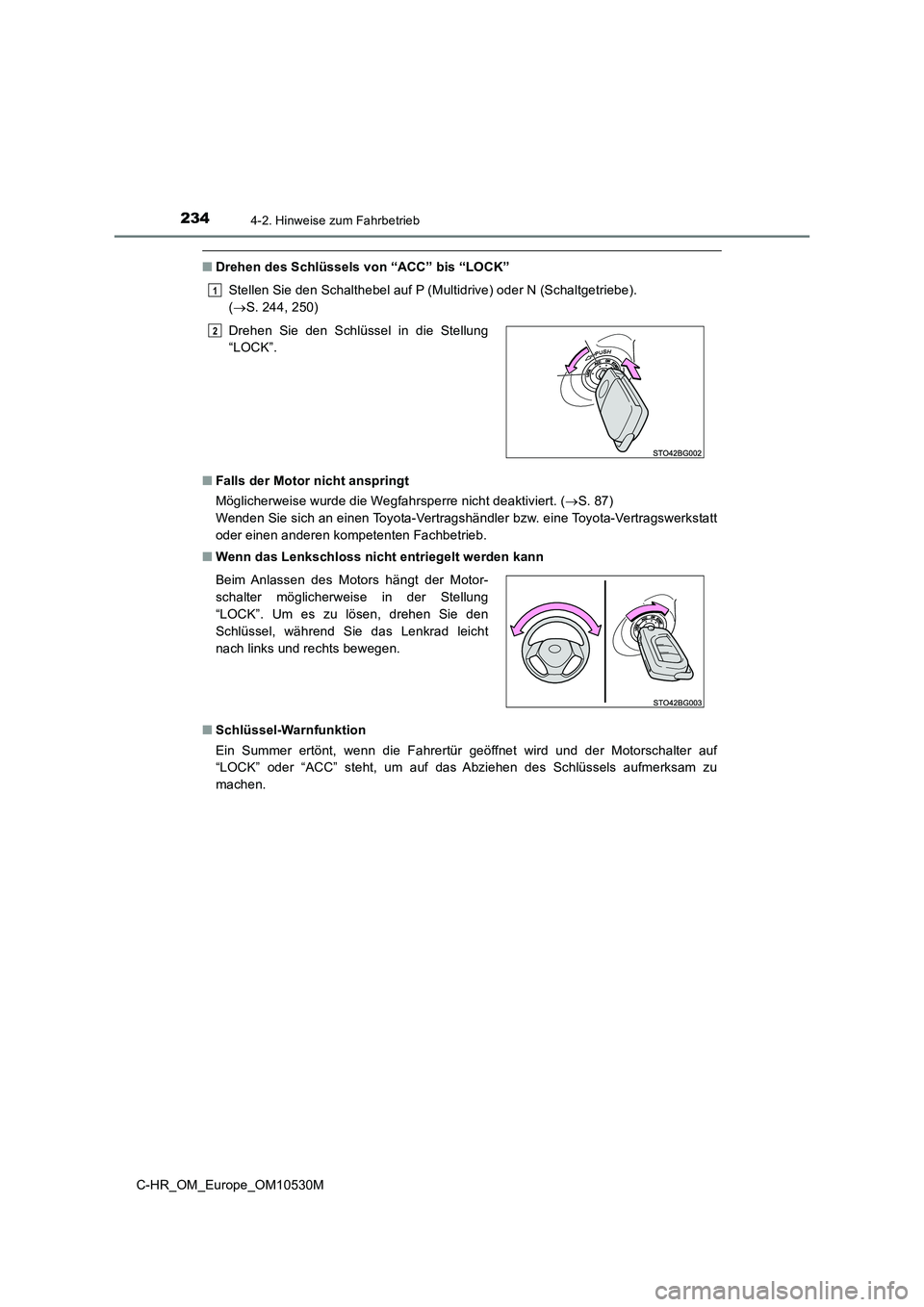

2344-2. Hinweise zum Fahrbetrieb
C-HR_OM_Europe_OM10530M
■Drehen des Schlüssels von “ACC” bis “LOCK”
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe).
( S. 244, 250)
■ Falls der Motor nicht anspringt
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( S. 87)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
■ Wenn das Lenkschloss nicht entriegelt werden kann
■ Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöffnet wird und der Motorschalter auf
“LOCK” oder “ACC” steht, um auf das Abziehen des Schlüssels aufmerksam zu
machen.
Drehen Sie den Schlüssel in die Stellung
“LOCK”.
Beim Anlassen des Motors hängt der Motor-
schalter möglicherweise in der Stellung
“LOCK”. Um es zu lösen, drehen Sie den
Schlüssel, während Sie das Lenkrad leicht
nach links und rechts bewegen.
1
2

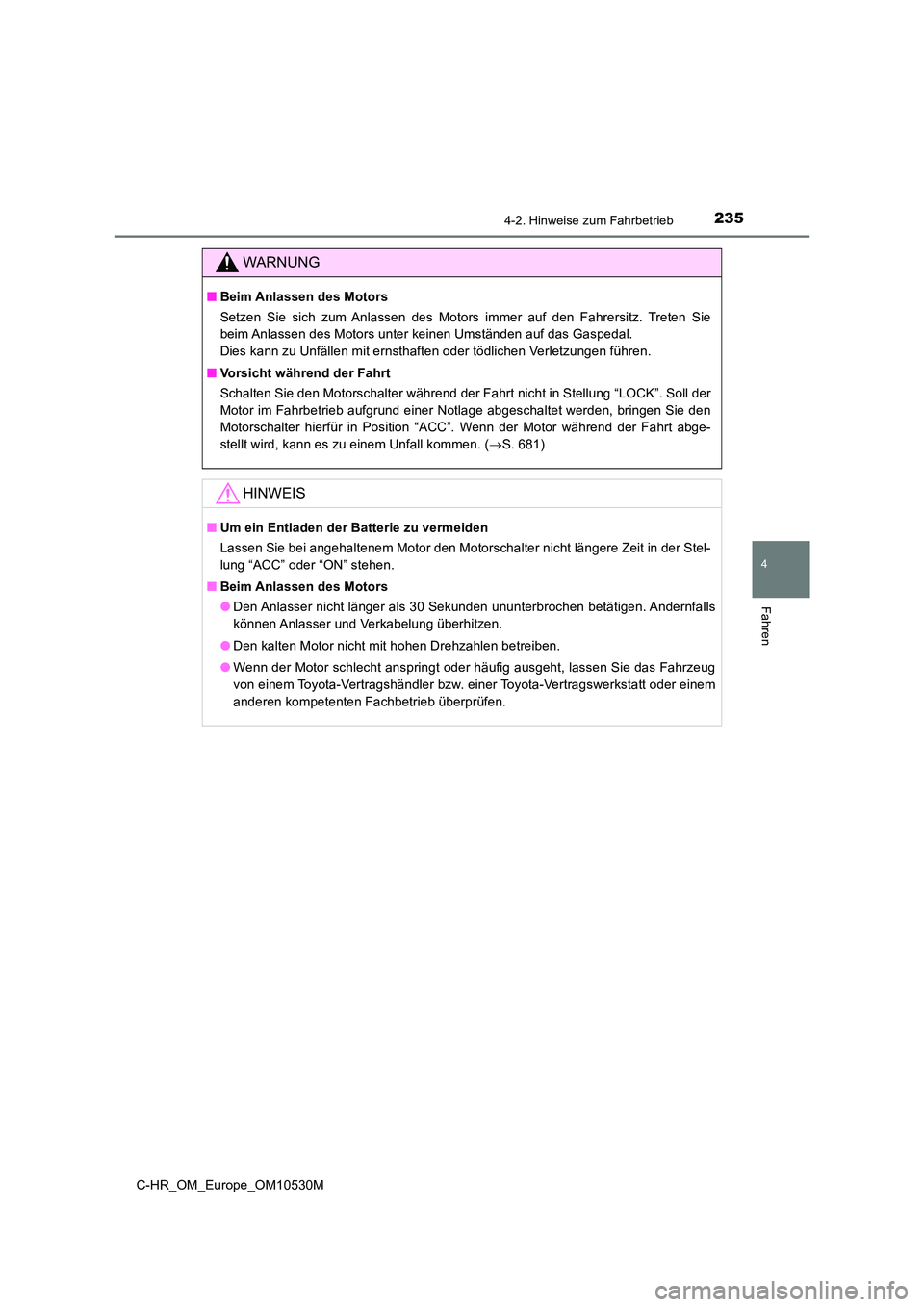

2354-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_OM_Europe_OM10530M
WARNUNG
■Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors immer auf den Fahrersitz. Treten Sie
beim Anlassen des Motors unter keinen Umständen auf das Gaspedal.
Dies kann zu Unfällen mit ernsthaften oder tödlichen Verletzungen führen.
■ Vorsicht während der Fahrt
Schalten Sie den Motorschalter während der Fahrt nicht in Stellung “LOCK”. Soll der
Motor im Fahrbetrieb aufgrund einer Notlage abgeschaltet werden, bringen Sie den
Motorschalter hierfür in Position “ACC”. Wenn der Motor während der Fahrt abge-
stellt wird, kann es zu einem Unfall kommen. ( S. 681)
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie bei angehaltenem Motor den Motorschalter nicht längere Zeit in der Stel-
lung “ACC” oder “ON” stehen.
■ Beim Anlassen des Motors
● Den Anlasser nicht länger als 30 Sekunden ununterbrochen betätigen. Andernfalls
können Anlasser und Verkabelung überhitzen.
● Den kalten Motor nicht mit hohen Drehzahlen betreiben.
● Wenn der Motor schlecht anspringt oder häufig ausgeht, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.

2364-2. Hinweise zum Fahrbetrieb
C-HR_OM_Europe_OM10530M

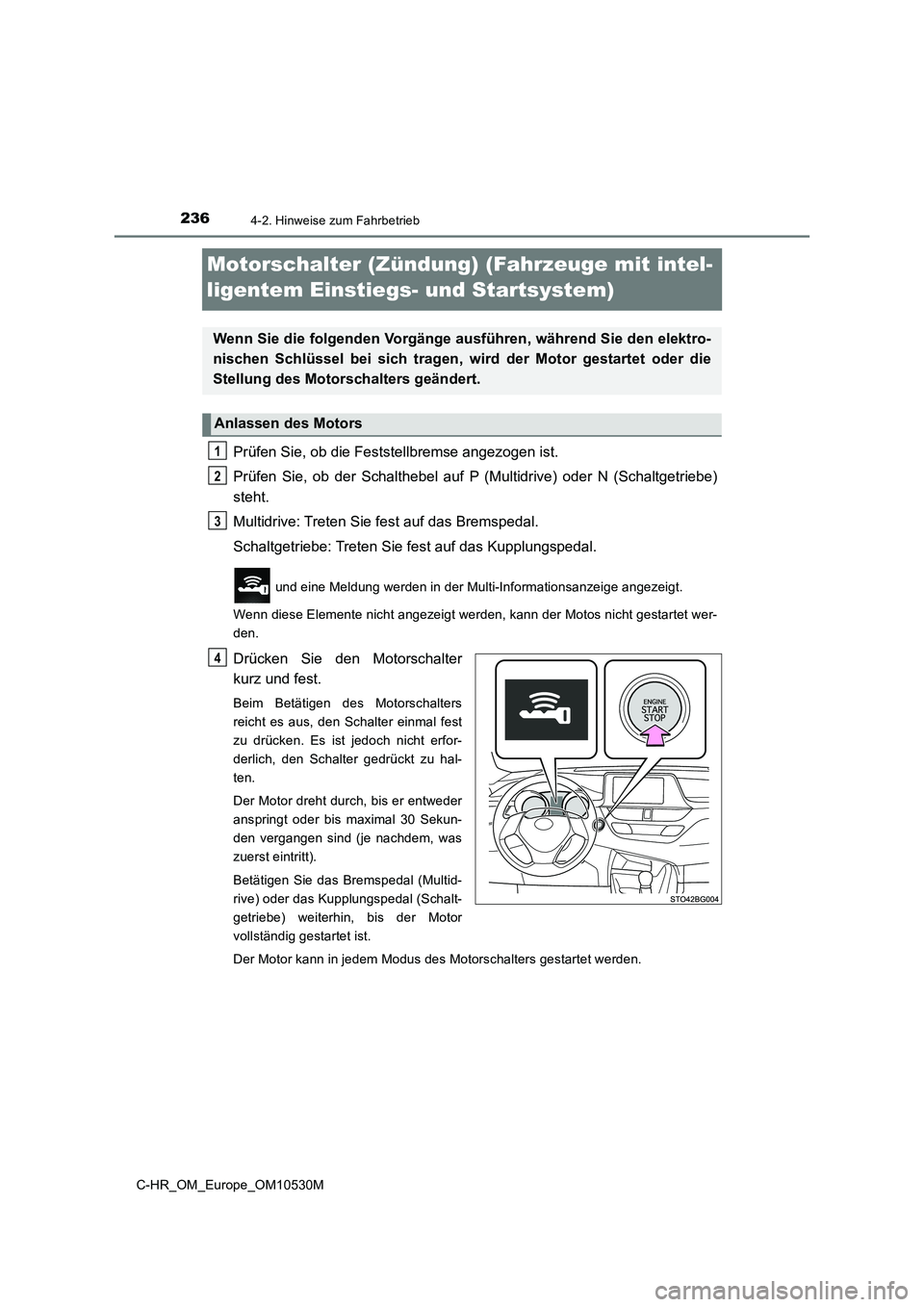

Motorschalter (Zündung) (Fahrzeuge mit intel-
ligentem Einstiegs- und Startsystem)
Prüfen Sie, ob die Feststellbremse angezogen ist.
Prüfen Sie, ob der Schalthebel auf P (Multidrive) oder N (Schaltgetriebe)
steht.
Multidrive: Treten Sie fest auf das Bremspedal.
Schaltgetriebe: Treten Sie fest auf das Kupplungspedal.
und eine Meldung werden in der Multi-Informationsanzeige angezeigt.
Wenn diese Elemente nicht angezeigt werden, kann der Motos nicht gestartet wer-
den.
Drücken Sie den Motorschalter
kurz und fest.
Beim Betätigen des Motorschalters
reicht es aus, den Schalter einmal fest
zu drücken. Es ist jedoch nicht erfor-
derlich, den Schalter gedrückt zu hal-
ten.
Der Motor dreht durch, bis er entweder
anspringt oder bis maximal 30 Sekun-
den vergangen sind (je nachdem, was
zuerst eintritt).
Betätigen Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal (Schalt-
getriebe) weiterhin, bis der Motor
vollständig gestartet ist.
Der Motor kann in jedem Modus des Motorschalters gestartet werden.
Wenn Sie die folgenden Vorgänge ausführen, während Sie den elektro-
nischen Schlüssel bei sich tragen, wird der Motor gestartet oder die
Stellung des Motorschalters geändert.
Anlassen des Motors
1
2
3
4

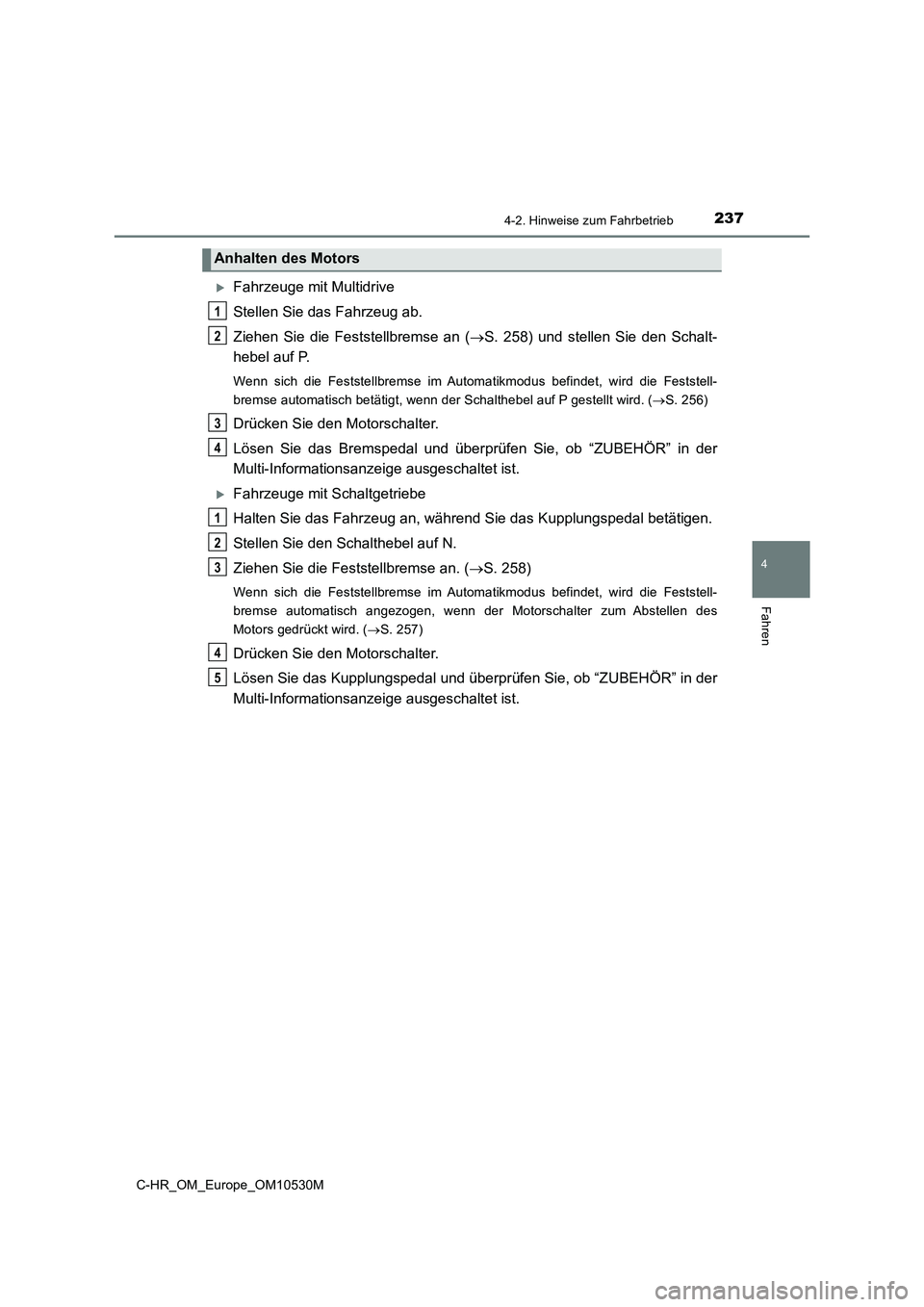

2374-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_OM_Europe_OM10530M
Fahrzeuge mit Multidrive
Stellen Sie das Fahrzeug ab.
Ziehen Sie die Feststellbremse an ( S. 258) und stellen Sie den Schalt-
hebel auf P.
Wenn sich die Feststellbremse im Automatikmodus befindet, wird die Feststell-
bremse automatisch betätigt, wenn der Schalthebel auf P gestellt wird. ( S. 256)
Drücken Sie den Motorschalter.
Lösen Sie das Bremspedal und überprüfen Sie, ob “ZUBEHÖR” in der
Multi-Informationsanzeige ausgeschaltet ist.
Fahrzeuge mit Schaltgetriebe
Halten Sie das Fahrzeug an, während Sie das Kupplungspedal betätigen.
Stellen Sie den Schalthebel auf N.
Ziehen Sie die Feststellbremse an. ( S. 258)
Wenn sich die Feststellbremse im Automatikmodus befindet, wird die Feststell-
bremse automatisch angezogen, wenn der Motorschalter zum Abstellen des
Motors gedrückt wird. ( S. 257)
Drücken Sie den Motorschalter.
Lösen Sie das Kupplungspedal und überprüfen Sie, ob “ZUBEHÖR” in der
Multi-Informationsanzeige ausgeschaltet ist.
Anhalten des Motors
1
2
3
4
1
2
3
4
5

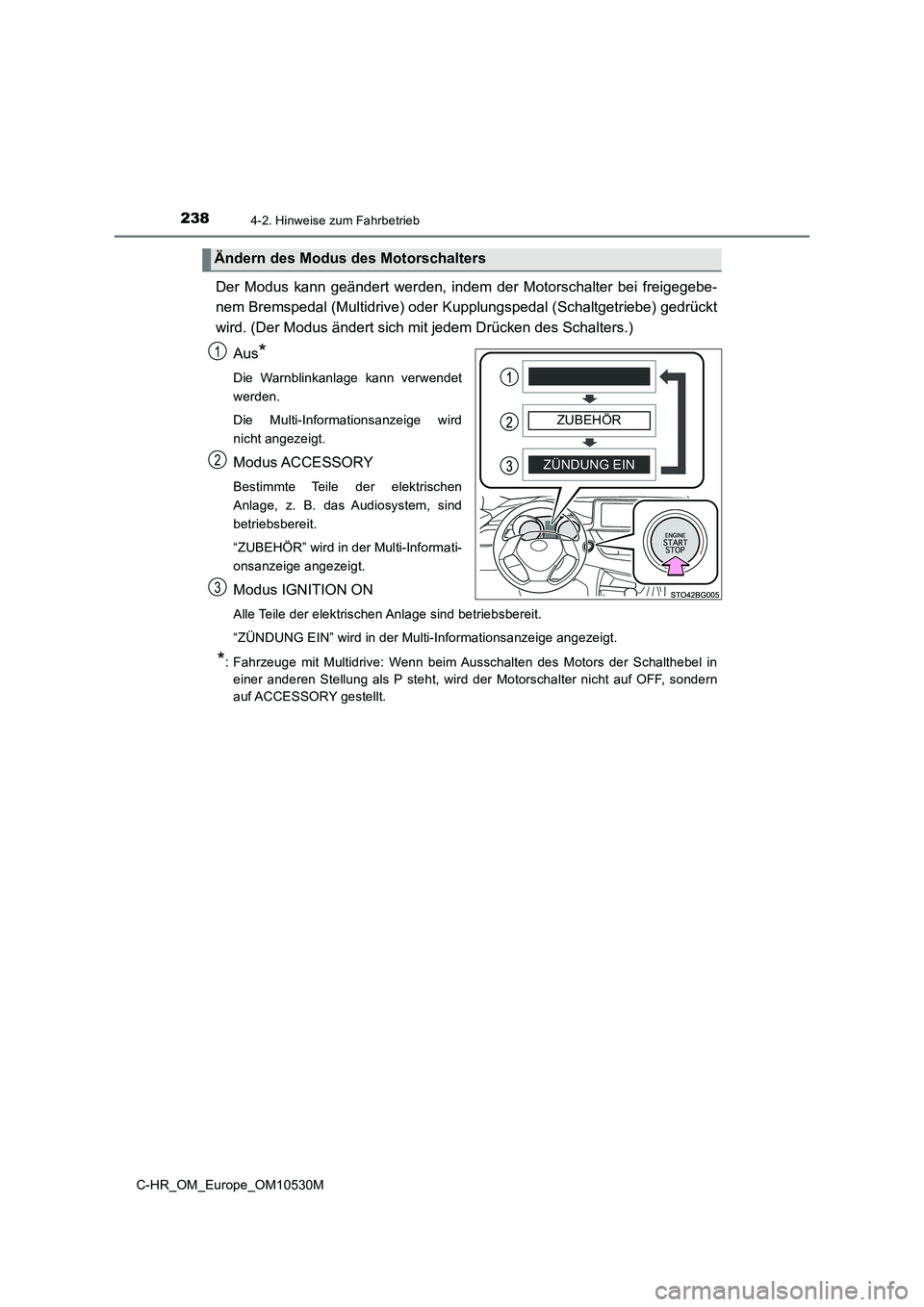

2384-2. Hinweise zum Fahrbetrieb
C-HR_OM_Europe_OM10530M
Der Modus kann geändert werden, indem der Motorschalter bei freigegebe-
nem Bremspedal (Multidrive) oder K upplungspedal (Schaltgetriebe) gedrückt
wird. (Der Modus ändert sich mit jedem Drücken des Schalters.)
Aus*
Die Warnblinkanlage kann verwendet
werden.
Die Multi-Informationsanzeige wird
nicht angezeigt.
Modus ACCESSORY
Bestimmte Teile der elektrischen
Anlage, z. B. das Audiosystem, sind
betriebsbereit.
“ZUBEHÖR” wird in der Multi-Informati-
onsanzeige angezeigt.
Modus IGNITION ON
Alle Teile der elektrischen Anlage sind betriebsbereit.
“ZÜNDUNG EIN” wird in der Multi-Informationsanzeige angezeigt.
*: Fahrzeuge mit Multidrive: Wenn beim Ausschalten des Motors der Schalthebel in
einer anderen Stellung als P steht, wird der Motorschalter nicht auf OFF, sondern
auf ACCESSORY gestellt.
Ändern des Modus des Motorschalters
ZÜNDUNG EIN
ZUBEHÖR
1
2
3

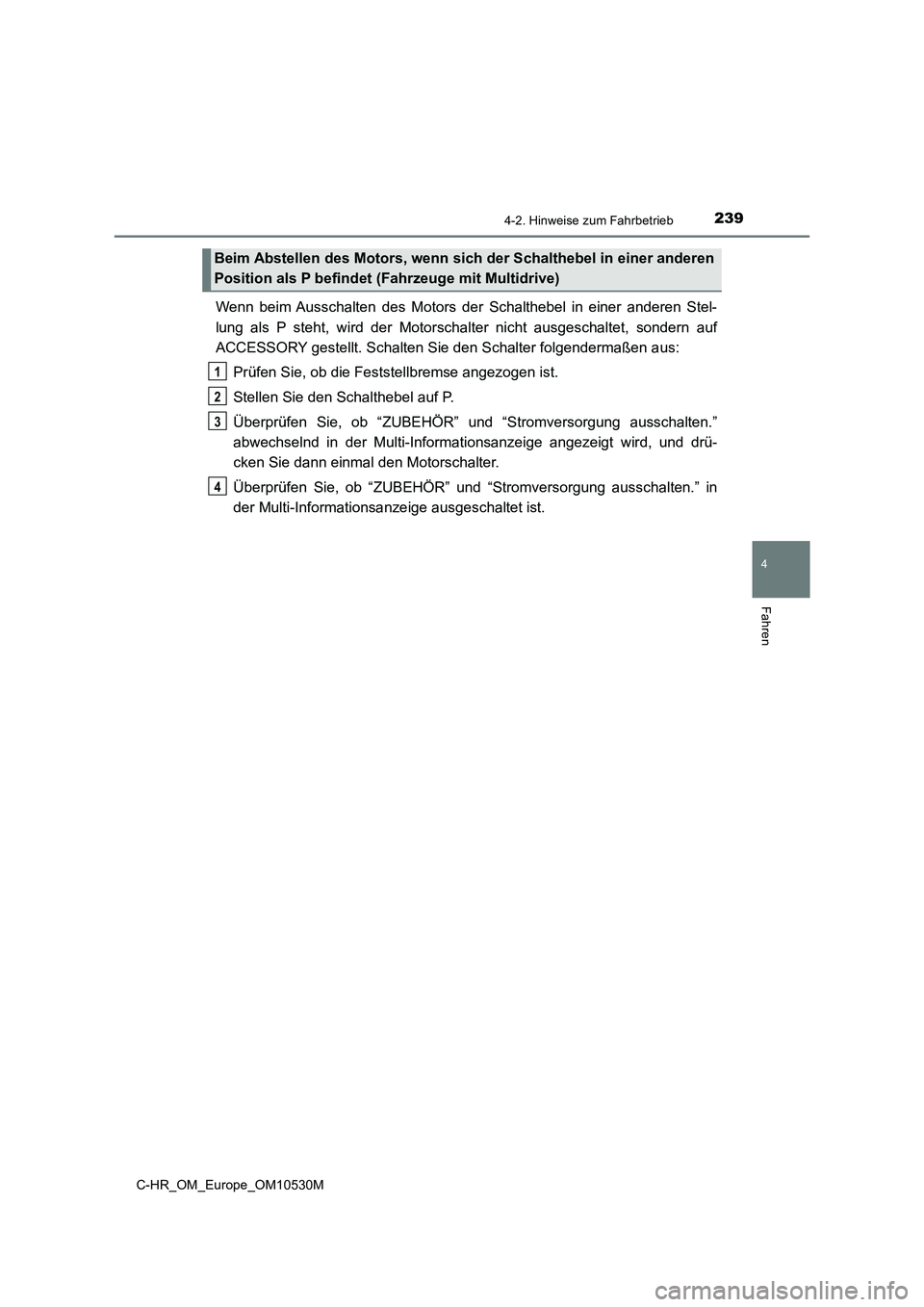

2394-2. Hinweise zum Fahrbetrieb
4
Fahren
C-HR_OM_Europe_OM10530M
Wenn beim Ausschalten des Motors der Schalthebel in einer anderen Stel-
lung als P steht, wird der Motorschalter nicht ausgeschaltet, sondern auf
ACCESSORY gestellt. Schalten Sie den Schalter folgendermaßen aus:
Prüfen Sie, ob die Feststellbremse angezogen ist.
Stellen Sie den Schalthebel auf P.
Überprüfen Sie, ob “ZUBEHÖR” und “Stromversorgung ausschalten.”
abwechselnd in der Multi-Informationsanzeige angezeigt wird, und drü-
cken Sie dann einmal den Motorschalter.
Überprüfen Sie, ob “ZUBEHÖR” und “Stromversorgung ausschalten.” in
der Multi-Informationsanzeige ausgeschaltet ist.
Beim Abstellen des Motors, wenn sich der Schalthebel in einer anderen
Position als P befindet (Fahrzeuge mit Multidrive)
1
2
3
4

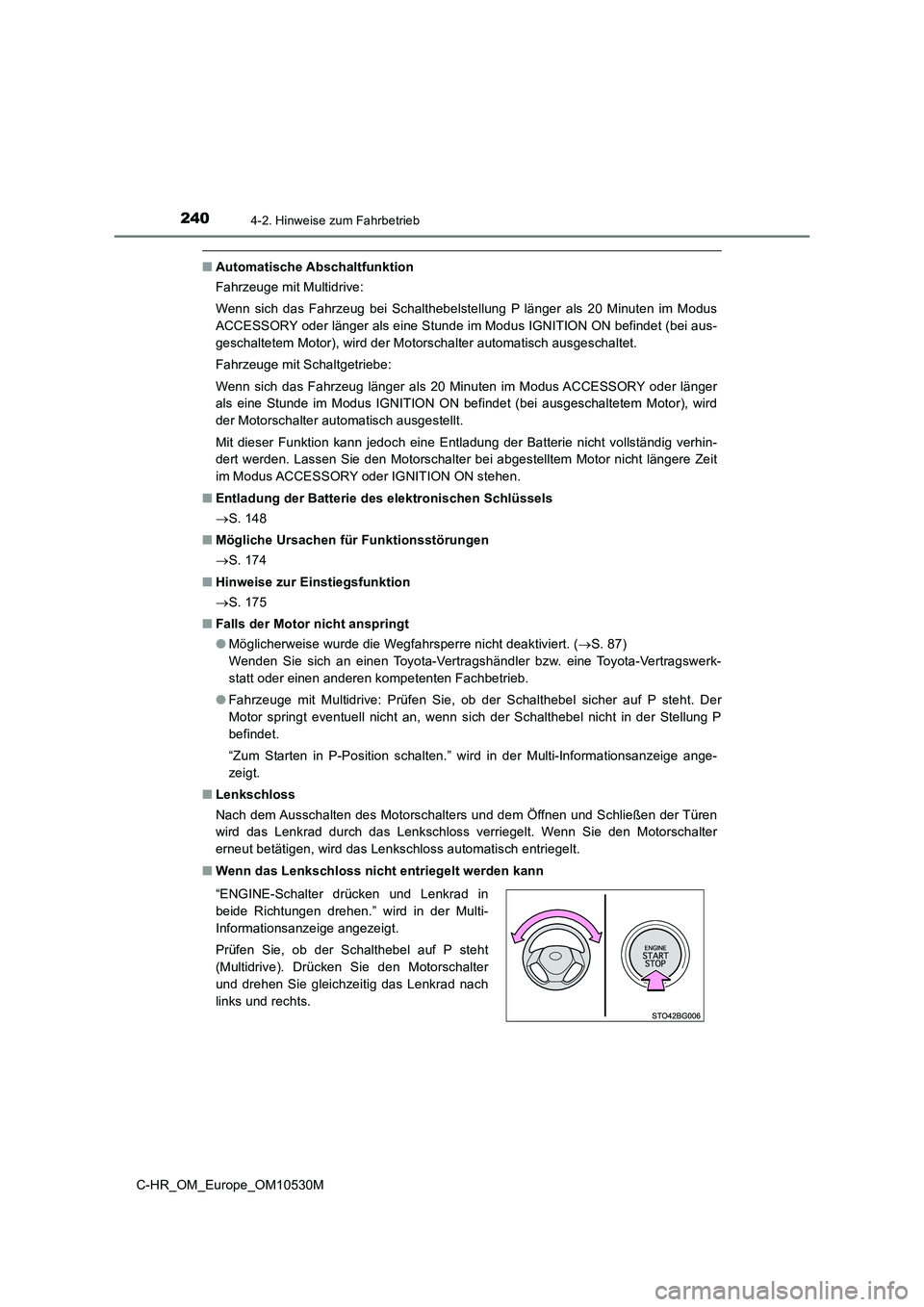

2404-2. Hinweise zum Fahrbetrieb
C-HR_OM_Europe_OM10530M
■Automatische Abschaltfunktion
Fahrzeuge mit Multidrive:
Wenn sich das Fahrzeug bei Schalthebelstellung P länger als 20 Minuten im Modus
ACCESSORY oder länger als eine Stunde im Modus IGNITION ON befindet (bei aus-
geschaltetem Motor), wird der Motorschalter automatisch ausgeschaltet.
Fahrzeuge mit Schaltgetriebe:
Wenn sich das Fahrzeug länger als 20 Minuten im Modus ACCESSORY oder länger
als eine Stunde im Modus IGNITION ON befindet (bei ausgeschaltetem Motor), wird
der Motorschalter automatisch ausgestellt.
Mit dieser Funktion kann jedoch eine Entladung der Batterie nicht vollständig verhin-
dert werden. Lassen Sie den Motorschalter bei abgestelltem Motor nicht längere Zeit
im Modus ACCESSORY oder IGNITION ON stehen.
■ Entladung der Batterie des elektronischen Schlüssels
 S. 148
■ Mögliche Ursachen für Funktionsstörungen
 S. 174
■ Hinweise zur Einstiegsfunktion
 S. 175
■ Falls der Motor nicht anspringt
● Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. (S. 87)
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
● Fahrzeuge mit Multidrive: Prüfen Sie, ob der Schalthebel sicher auf P steht. Der
Motor springt eventuell nicht an, wenn sich der Schalthebel nicht in der Stellung P
befindet.
“Zum Starten in P-Position schalten.” wird in der Multi-Informationsanzeige ange-
zeigt.
■ Lenkschloss
Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen
wird das Lenkrad durch das Lenkschloss verriegelt. Wenn Sie den Motorschalter
erneut betätigen, wird das Lenkschloss automatisch entriegelt.
■ Wenn das Lenkschloss nicht entriegelt werden kann
“ENGINE-Schalter drücken und Lenkrad in
beide Richtungen drehen.” wird in der Multi-
Informationsanzeige angezeigt.
Prüfen Sie, ob der Schalthebel auf P steht
(Multidrive). Drücken Sie den Motorschalter
und drehen Sie gleichzeitig das Lenkrad nach
links und rechts.
