TOYOTA C-HR 2016 Manual del propietario (in Spanish)

3114-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S
■ Situaciones en las que el sistema puede no funcionar correctamente
● En algunas situaciones como las siguientes, es posible que el sensor del radar y el
sensor de la cámara no detecten un vehículo, lo que impide que el sistema funcione
correctamente:
• Si un vehículo se aproxima al suyo en sentido opuesto
• Si el vehículo precedente es una motocicleta o una bicicleta
• Al acercarse a la parte lateral o delantera de un vehículo
• Si el vehículo precedente tiene un extremo trasero pequeño, por ejemplo un
camión descargado
• Si el vehículo precedente transporta una carga que sobresale más allá de su
parachoques trasero
• Si el vehículo precedente tiene forma irregular, por ejemplo un tractor o una moto
con sidecar
• Si el sol u otras luces se reflejan directamente sobre el vehículo precedente
• Cuando un vehículo se cruza por delante de forma repentina o aparece desde el
lateral de otro vehículo
• Si el vehículo precedente realiza una maniobra brusca (por ejemplo un viraje,
aceleración o deceleración imprevistos)
• Al cruzarse repentinamente por detrás del vehículo precedente
• Si el vehículo precedente tiene un
extremo trasero bajo, por ejemplo un
camión con remolque de chasis bajo
• Si el vehículo precedente presenta una
distancia al suelo extremadamente
grande
• Si el vehículo precedente no se encuentra
directamente delante de su vehículo

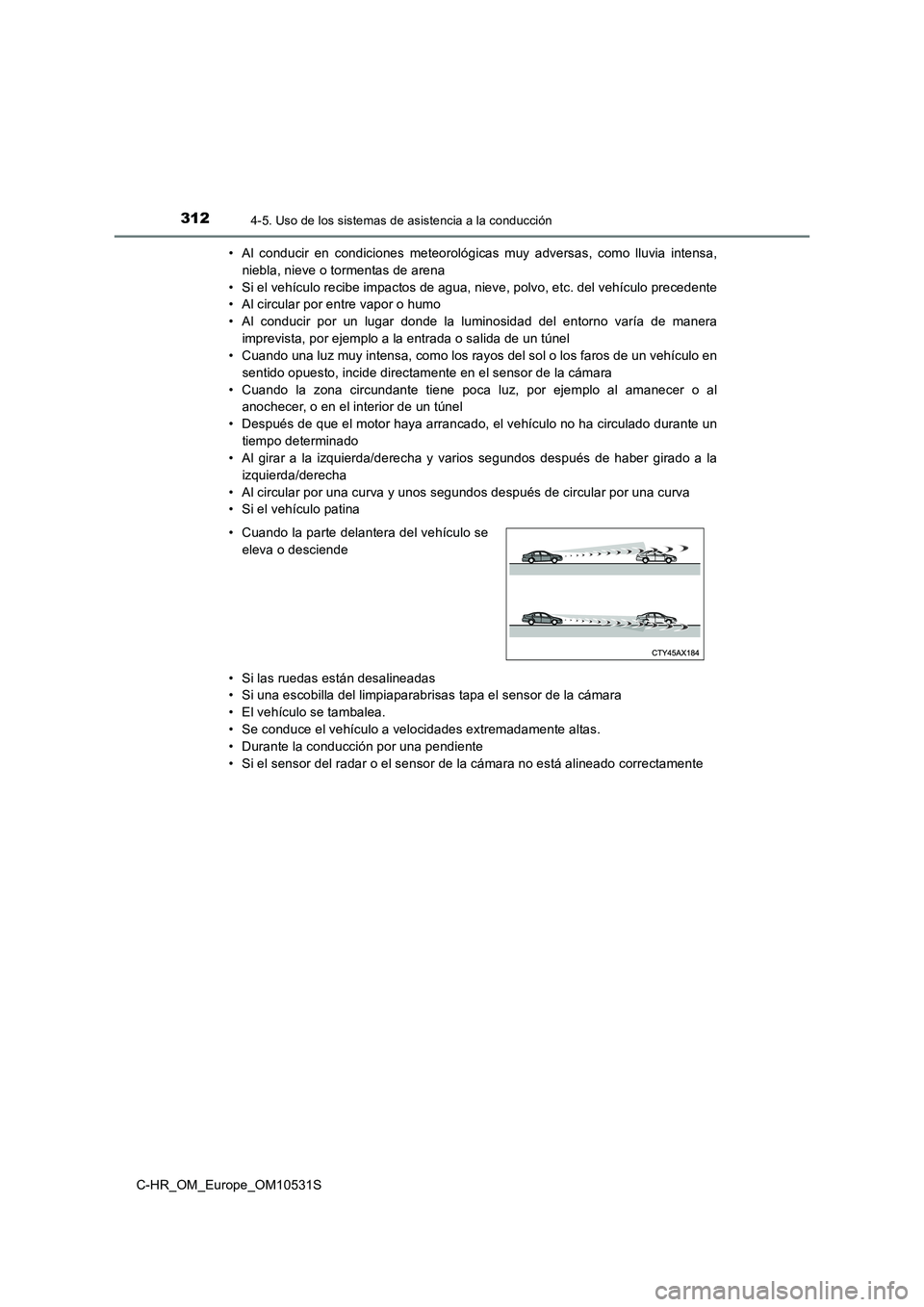

3124-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
• Al conducir en condiciones meteorológicas muy adversas, como lluvia intensa,
niebla, nieve o tormentas de arena
• Si el vehículo recibe impactos de agua, nieve, polvo, etc. del vehículo precedente
• Al circular por entre vapor o humo
• Al conducir por un lugar donde la luminosidad del entorno varía de manera
imprevista, por ejemplo a la entrada o salida de un túnel
• Cuando una luz muy intensa, como los rayos del sol o los faros de un vehículo en
sentido opuesto, incide directamente en el sensor de la cámara
• Cuando la zona circundante tiene poca luz, por ejemplo al amanecer o al
anochecer, o en el interior de un túnel
• Después de que el motor haya arrancado, el vehículo no ha circulado durante un
tiempo determinado
• Al girar a la izquierda/derecha y varios segundos después de haber girado a la
izquierda/derecha
• Al circular por una curva y unos segundos después de circular por una curva
• Si el vehículo patina
• Si las ruedas están desalineadas
• Si una escobilla del limpiaparabrisas tapa el sensor de la cámara
• El vehículo se tambalea.
• Se conduce el vehículo a velocidades extremadamente altas.
• Durante la conducción por una pendiente
• Si el sensor del radar o el sensor de la cámara no está alineado correctamente
• Cuando la parte delantera del vehículo se
eleva o desciende

3134-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S

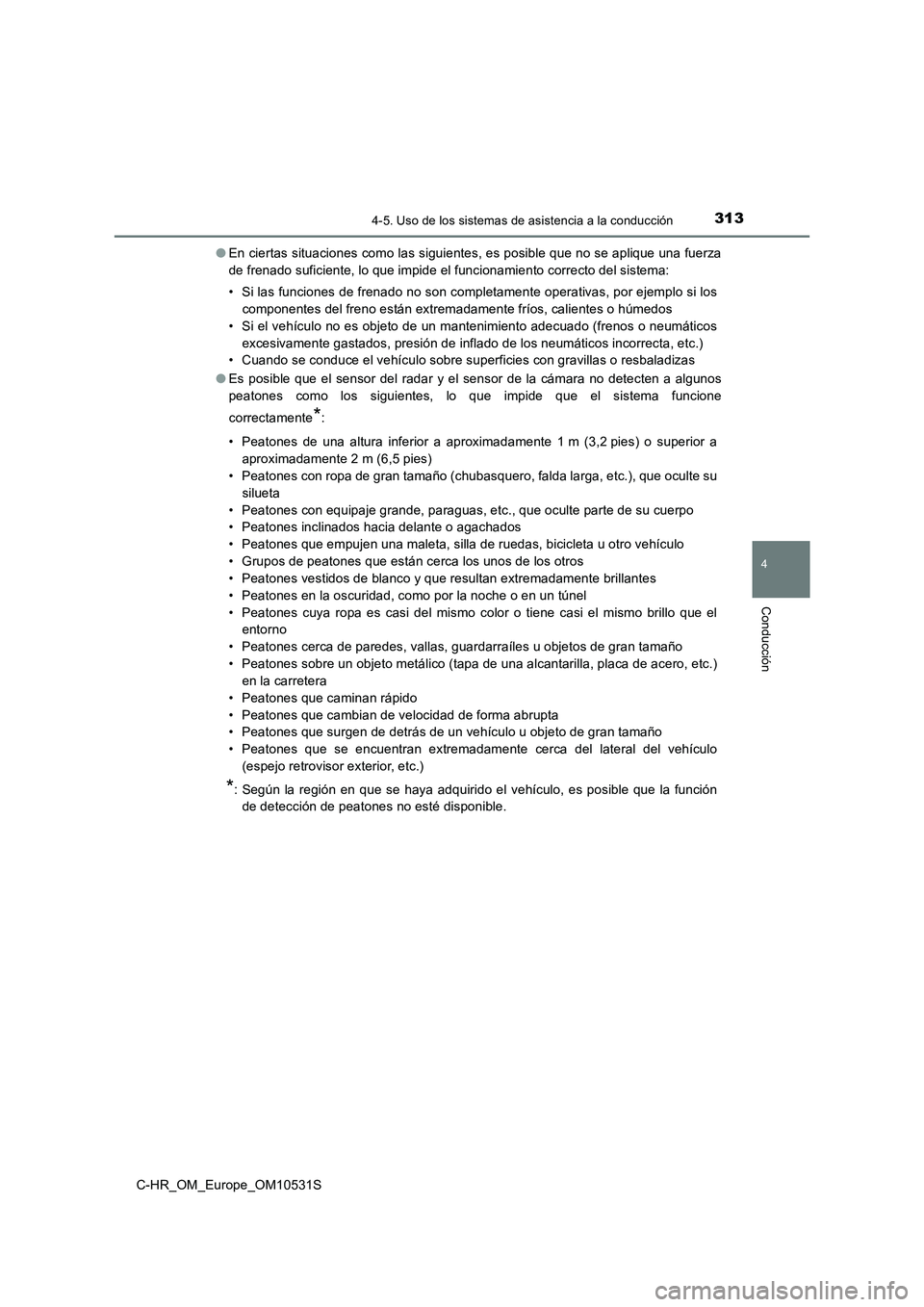

● En ciertas situaciones como las siguientes, es posible que no se aplique una fuerza
de frenado suficiente, lo que impide el funcionamiento correcto del sistema:
• Si las funciones de frenado no son completamente operativas, por ejemplo si los
componentes del freno están extremadamente fríos, calientes o húmedos
• Si el vehículo no es objeto de un mantenimiento adecuado (frenos o neumáticos
excesivamente gastados, presión de inflado de los neumáticos incorrecta, etc.)
• Cuando se conduce el vehículo sobre superficies con gravillas o resbaladizas
● Es posible que el sensor del radar y el sensor de la cámara no detecten a algunos
peatones como los siguientes, lo que impide que el sistema funcione
correctamente*:
• Peatones de una altura inferior a aproximadamente 1 m (3,2 pies) o superior a
aproximadamente 2 m (6,5 pies)
• Peatones con ropa de gran tamaño (chubasquero, falda larga, etc.), que oculte su
silueta
• Peatones con equipaje grande, paraguas, etc., que oculte parte de su cuerpo
• Peatones inclinados hacia delante o agachados
• Peatones que empujen una maleta, silla de ruedas, bicicleta u otro vehículo
• Grupos de peatones que están cerca los unos de los otros
• Peatones vestidos de blanco y que resultan extremadamente brillantes
• Peatones en la oscuridad, como por la noche o en un túnel
• Peatones cuya ropa es casi del mismo color o tiene casi el mismo brillo que el
entorno
• Peatones cerca de paredes, vallas, guardarraíles u objetos de gran tamaño
• Peatones sobre un objeto metálico (tapa de una alcantarilla, placa de acero, etc.)
en la carretera
• Peatones que caminan rápido
• Peatones que cambian de velocidad de forma abrupta
• Peatones que surgen de detrás de un vehículo u objeto de gran tamaño
• Peatones que se encuentran extremadamente cerca del lateral del vehículo
(espejo retrovisor exterior, etc.)
*: Según la región en que se haya adquirido el vehículo, es posible que la función
de detección de peatones no esté disponible.

3144-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S

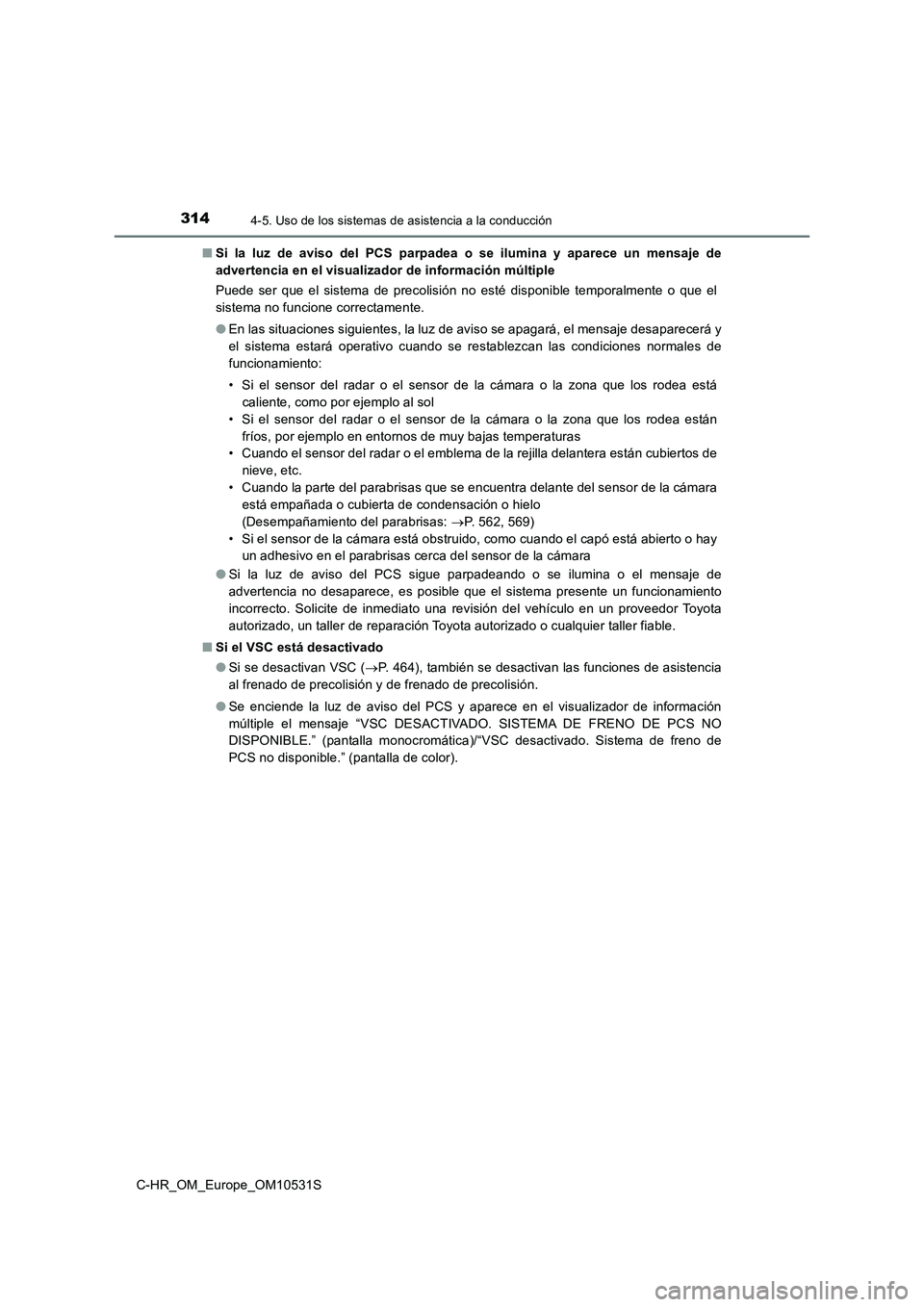

■ Si la luz de aviso del PCS parpadea o se ilumina y aparece un mensaje de
advertencia en el visualizador de información múltiple
Puede ser que el sistema de precolisión no esté disponible temporalmente o que el
sistema no funcione correctamente.
● En las situaciones siguientes, la luz de aviso se apagará, el mensaje desaparecerá y
el sistema estará operativo cuando se restablezcan las condiciones normales de
funcionamiento:
• Si el sensor del radar o el sensor de la cámara o la zona que los rodea está
caliente, como por ejemplo al sol
• Si el sensor del radar o el sensor de la cámara o la zona que los rodea están
fríos, por ejemplo en entornos de muy bajas temperaturas
• Cuando el sensor del radar o el emblema de la rejilla delantera están cubiertos de
nieve, etc.
• Cuando la parte del parabrisas que se encuentra delante del sensor de la cámara
está empañada o cubierta de condensación o hielo
(Desempañamiento del parabrisas: P. 562, 569)
• Si el sensor de la cámara está obstruido, como cuando el capó está abierto o hay
un adhesivo en el parabrisas cerca del sensor de la cámara
● Si la luz de aviso del PCS sigue parpadeando o se ilumina o el mensaje de
advertencia no desaparece, es posible que el sistema presente un funcionamiento
incorrecto. Solicite de inmediato una revisión del vehículo en un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■ Si el VSC está desactivado
● Si se desactivan VSC (P. 464), también se desactivan las funciones de asistencia
al frenado de precolisión y de frenado de precolisión.
● Se enciende la luz de aviso del PCS y aparece en el visualizador de información
múltiple el mensaje “VSC DESACTIVADO. SISTEMA DE FRENO DE PCS NO
DISPONIBLE.” (pantalla monocromática)/“VSC desactivado. Sistema de freno de
PCS no disponible.” (pantalla de color).

315
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
C-HR_OM_Europe_OM10531S

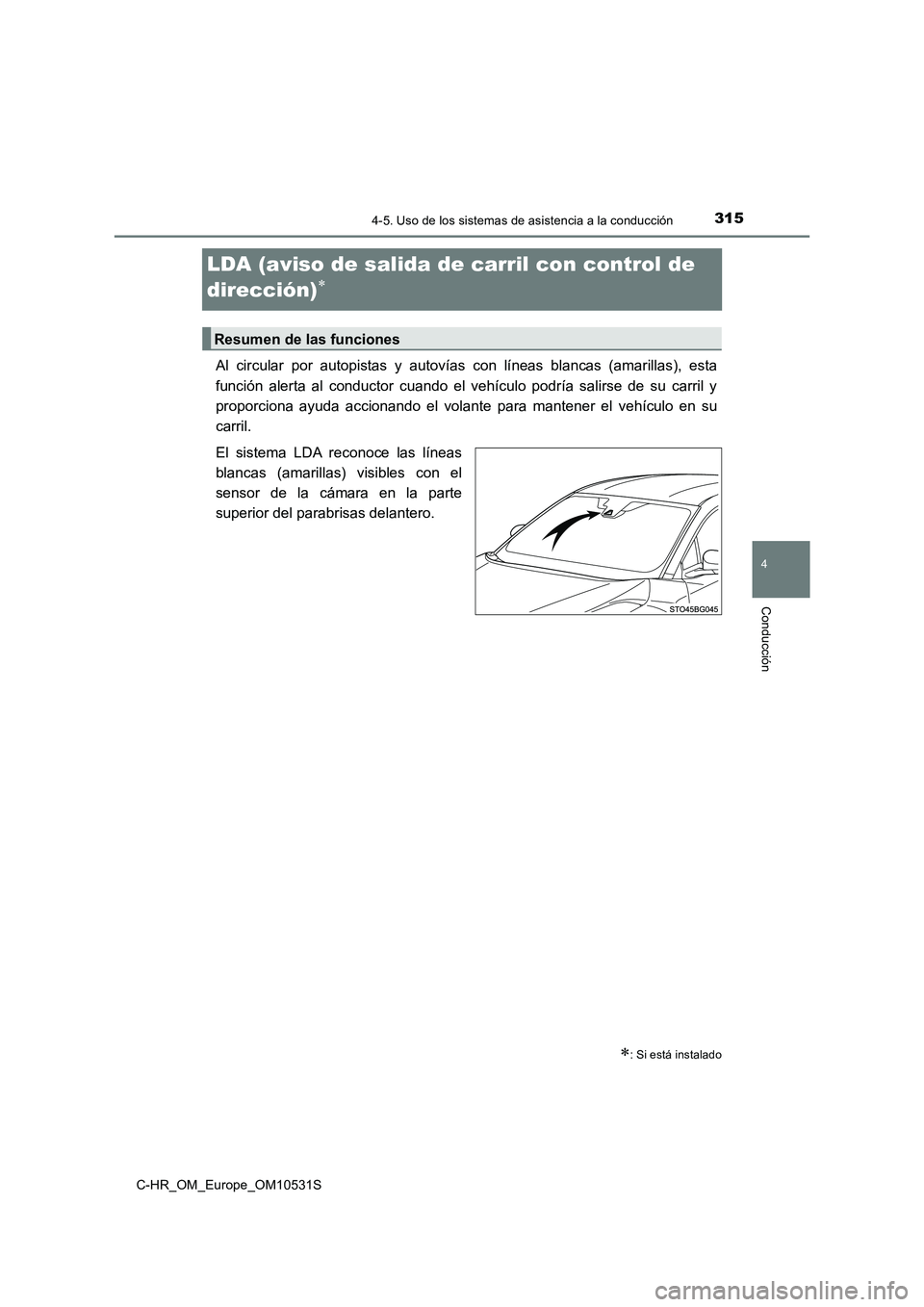

LDA (aviso de salida de carril con control de
dirección)
Al circular por autopistas y autovías con líneas blancas (amarillas), esta
función alerta al conductor cuando el vehículo podría salirse de su carril y
proporciona ayuda accionando el volante para mantener el vehículo en su
carril.
El sistema LDA reconoce las líneas
blancas (amarillas) visibles con el
sensor de la cámara en la parte
superior del parabrisas delantero.
: Si está instalado
Resumen de las funciones

3164-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S

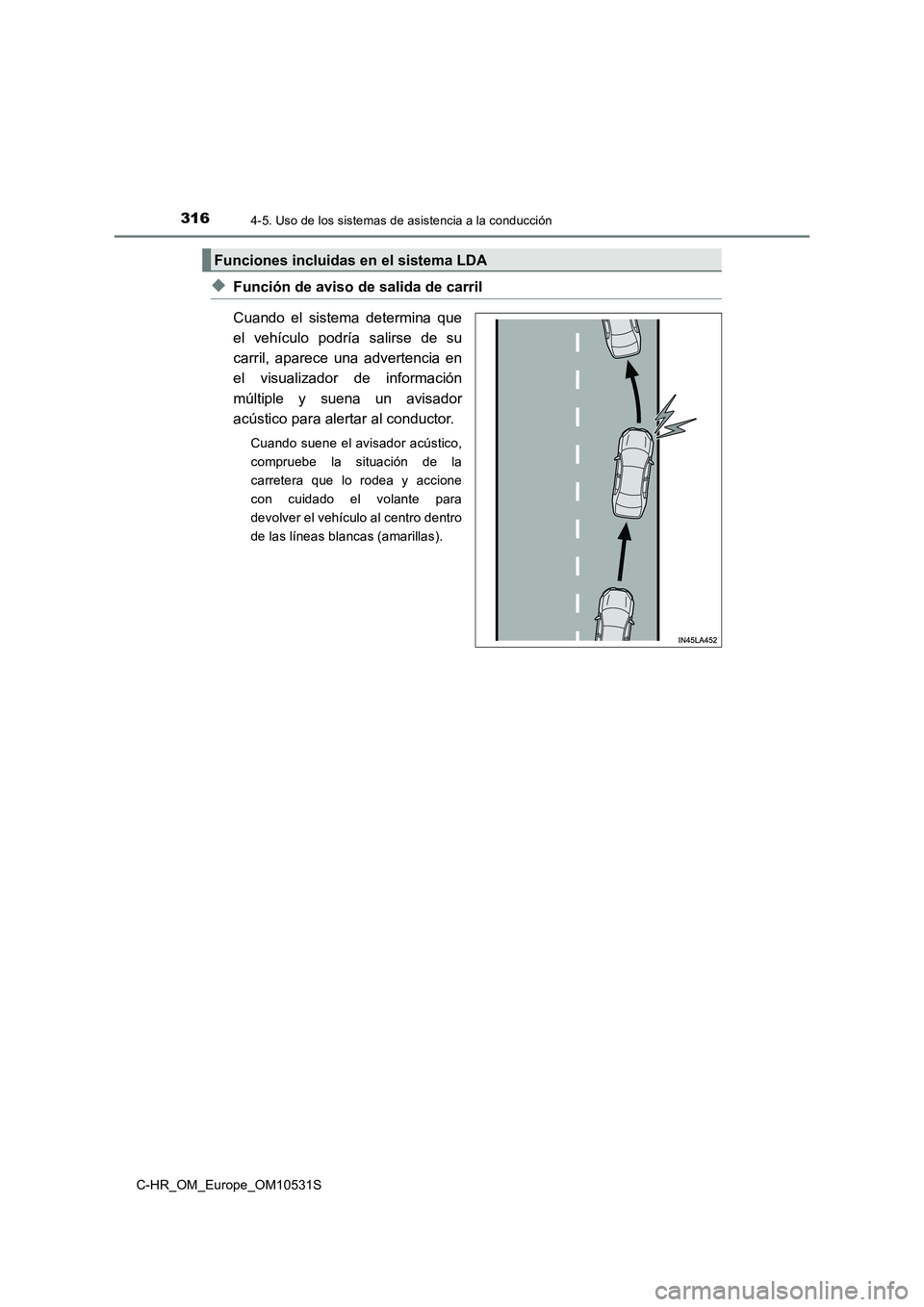

◆Función de aviso de salida de carril
Cuando el sistema determina que
el vehículo podría salirse de su
carril, aparece una advertencia en
el visualizador de información
múltiple y suena un avisador
acústico para alertar al conductor.
Cuando suene el avisador acústico,
compruebe la situación de la
carretera que lo rodea y accione
con cuidado el volante para
devolver el vehículo al centro dentro
de las líneas blancas (amarillas).
Funciones incluidas en el sistema LDA

3174-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S

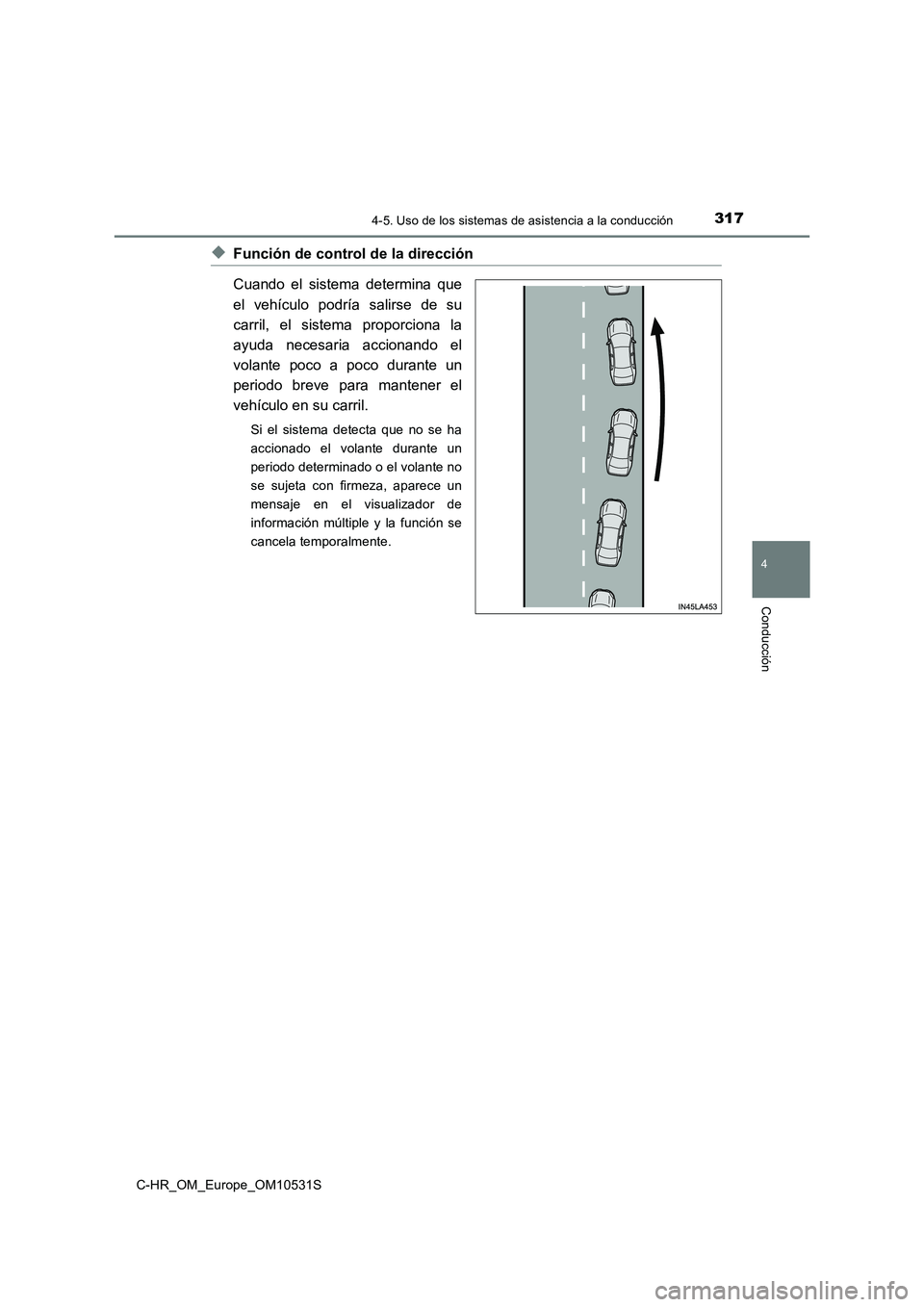

◆Función de control de la dirección
Cuando el sistema determina que
el vehículo podría salirse de su
carril, el sistema proporciona la
ayuda necesaria accionando el
volante poco a poco durante un
periodo breve para mantener el
vehículo en su carril.
Si el sistema detecta que no se ha
accionado el volante durante un
periodo determinado o el volante no
se sujeta con firmeza, aparece un
mensaje en el visualizador de
información múltiple y la función se
cancela temporalmente.

3184-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S

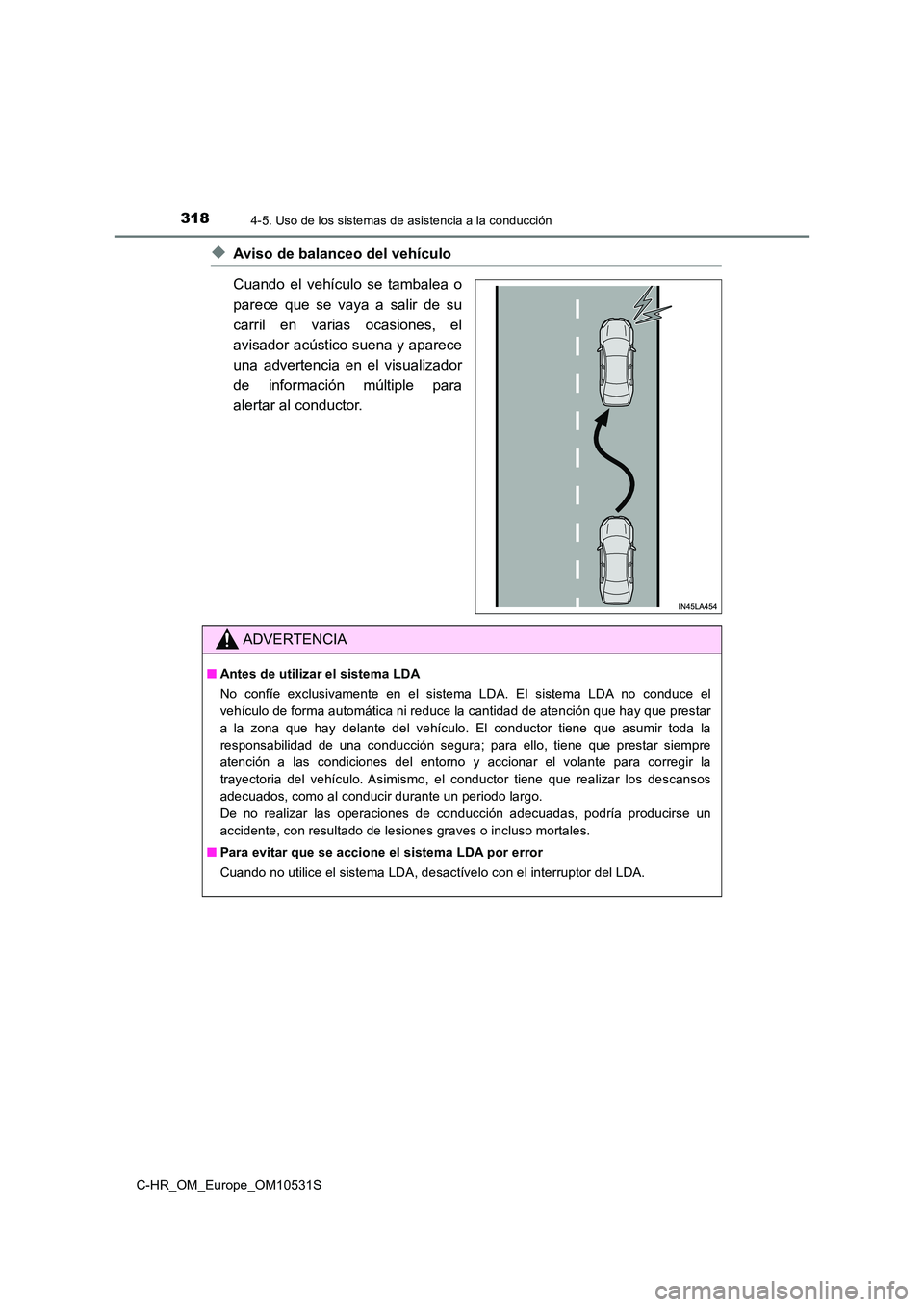

◆Aviso de balanceo del vehículo
Cuando el vehículo se tambalea o
parece que se vaya a salir de su
carril en varias ocasiones, el
avisador acústico suena y aparece
una advertencia en el visualizador
de información múltiple para
alertar al conductor.
ADVERTENCIA
■ Antes de utilizar el sistema LDA
No confíe exclusivamente en el sistema LDA. El sistema LDA no conduce el
vehículo de forma automática ni reduce la cantidad de atención que hay que prestar
a la zona que hay delante del vehículo. El conductor tiene que asumir toda la
responsabilidad de una conducción segura; para ello, tiene que prestar siempre
atención a las condiciones del entorno y accionar el volante para corregir la
trayectoria del vehículo. Asimismo, el conductor tiene que realizar los descansos
adecuados, como al conducir durante un periodo largo.
De no realizar las operaciones de conducción adecuadas, podría producirse un
accidente, con resultado de lesiones graves o incluso mortales.
■ Para evitar que se accione el sistema LDA por error
Cuando no utilice el sistema LDA, desactívelo con el interruptor del LDA.

3194-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S

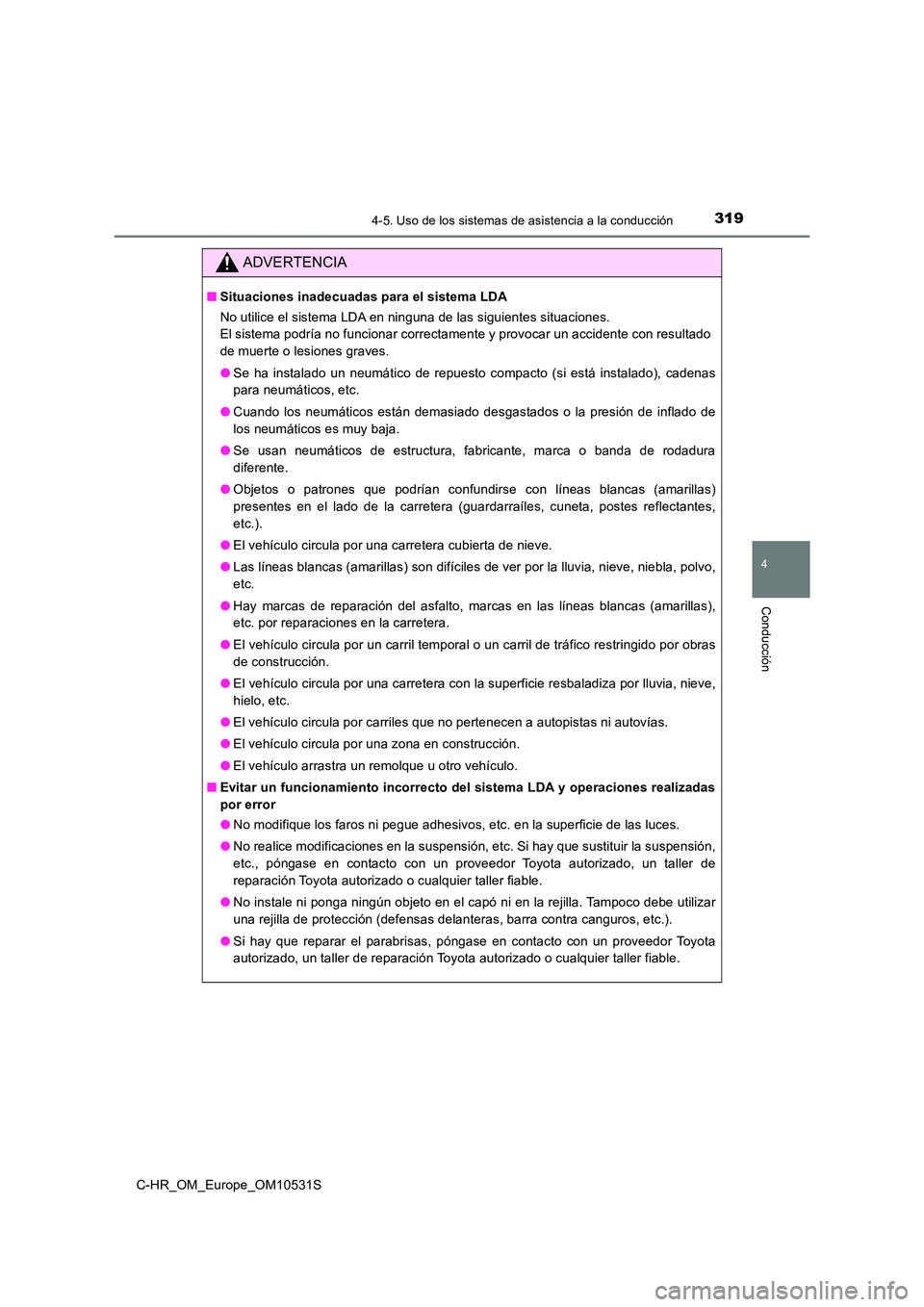

ADVERTENCIA
■Situaciones inadecuadas para el sistema LDA
No utilice el sistema LDA en ninguna de las siguientes situaciones.
El sistema podría no funcionar correctamente y provocar un accidente con resultado
de muerte o lesiones graves.
● Se ha instalado un neumático de repuesto compacto (si está instalado), cadenas
para neumáticos, etc.
● Cuando los neumáticos están demasiado desgastados o la presión de inflado de
los neumáticos es muy baja.
● Se usan neumáticos de estructura, fabricante, marca o banda de rodadura
diferente.
● Objetos o patrones que podrían confundirse con líneas blancas (amarillas)
presentes en el lado de la carretera (guardarraíles, cuneta, postes reflectantes,
etc.).
● El vehículo circula por una carretera cubierta de nieve.
● Las líneas blancas (amarillas) son difíciles de ver por la lluvia, nieve, niebla, polvo,
etc.
● Hay marcas de reparación del asfalto, marcas en las líneas blancas (amarillas),
etc. por reparaciones en la carretera.
● El vehículo circula por un carril temporal o un carril de tráfico restringido por obras
de construcción.
● El vehículo circula por una carretera con la superficie resbaladiza por lluvia, nieve,
hielo, etc.
● El vehículo circula por carriles que no pertenecen a autopistas ni autovías.
● El vehículo circula por una zona en construcción.
● El vehículo arrastra un remolque u otro vehículo.
■ Evitar un funcionamiento incorrecto del sistema LDA y operaciones realizadas
por error
● No modifique los faros ni pegue adhesivos, etc. en la superficie de las luces.
● No realice modificaciones en la suspensión, etc. Si hay que sustituir la suspensión,
etc., póngase en contacto con un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
● No instale ni ponga ningún objeto en el capó ni en la rejilla. Tampoco debe utilizar
una rejilla de protección (defensas delanteras, barra contra canguros, etc.).
● Si hay que reparar el parabrisas, póngase en contacto con un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

3204-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
Para activar el sistema LDA, pulse el interruptor del LDA.
El indicador de LDA se enciende y aparece un mensaje en el visualizador de
información múltiple.
Pulse una vez más el interruptor LDA para desactivar el sistema LDA.
Cuando se activa o desactiva el sistema LDA, el funcionamiento del sistema LDA
se mantiene en el mismo estado la siguiente vez que se arranca el motor.
Activación del sistema LDA
Pantalla monocromáticaPantalla en color
