TOYOTA C-HR 2016 Manual del propietario (in Spanish)

6617-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S

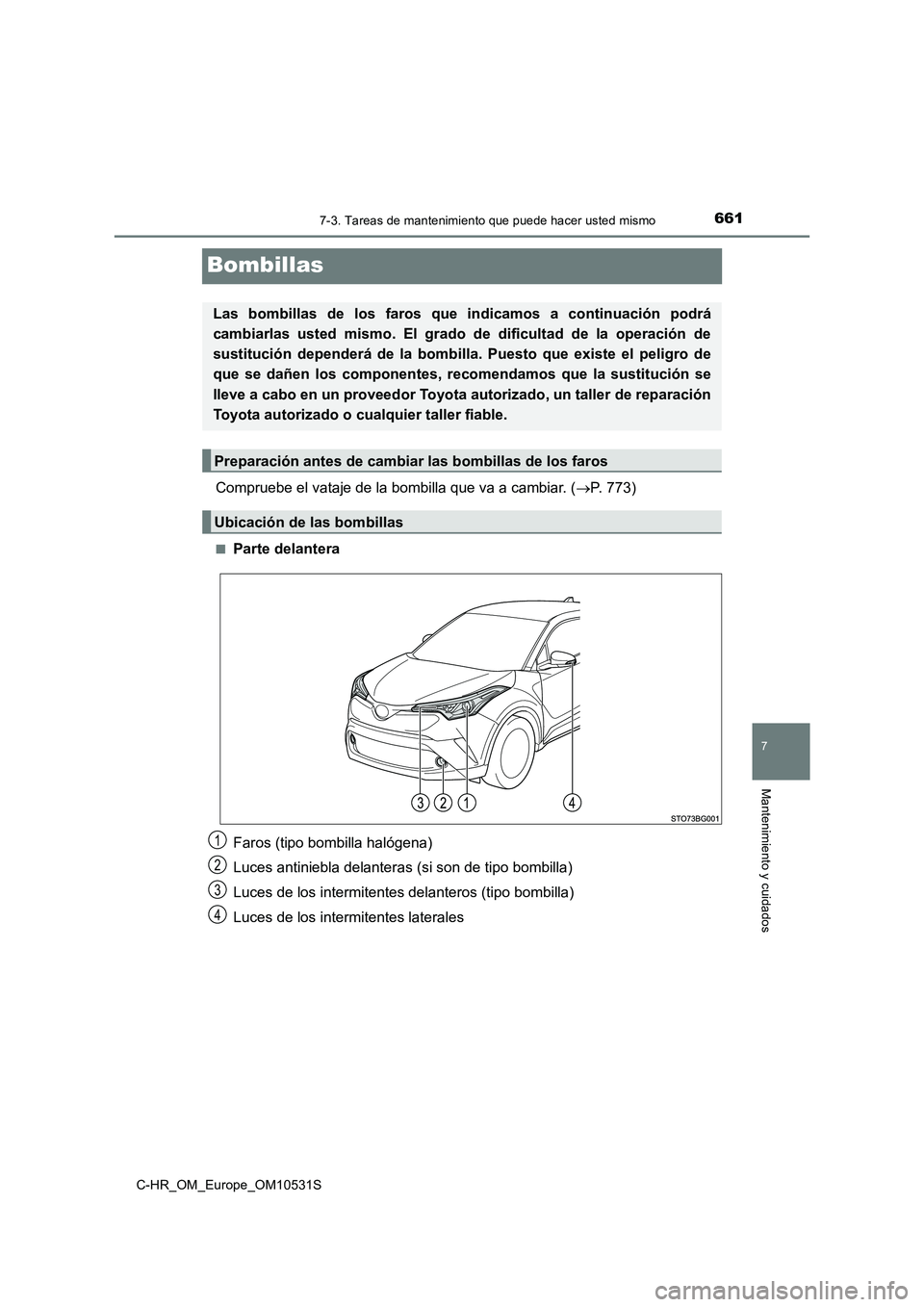

Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (ï‚®P. 773)
â– Parte delantera
Faros (tipo bombilla halógena)
Luces antiniebla delanteras (si son de tipo bombilla)
Luces de los intermitentes delanteros (tipo bombilla)
Luces de los intermitentes laterales
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación de
sustitución dependerá de la bombilla. Puesto que existe el peligro de
que se dañen los componentes, recomendamos que la sustitución se
lleve a cabo en un proveedor Toyota au torizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
1
2
3
4

6627-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
â– Parte trasera
Luces de los intermitentes traseros (tipo bombilla)
Luces de marcha atrás (tipo bombilla)
Luces de la matrícula
Luz antiniebla trasera
1
2
3
4

6637-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S

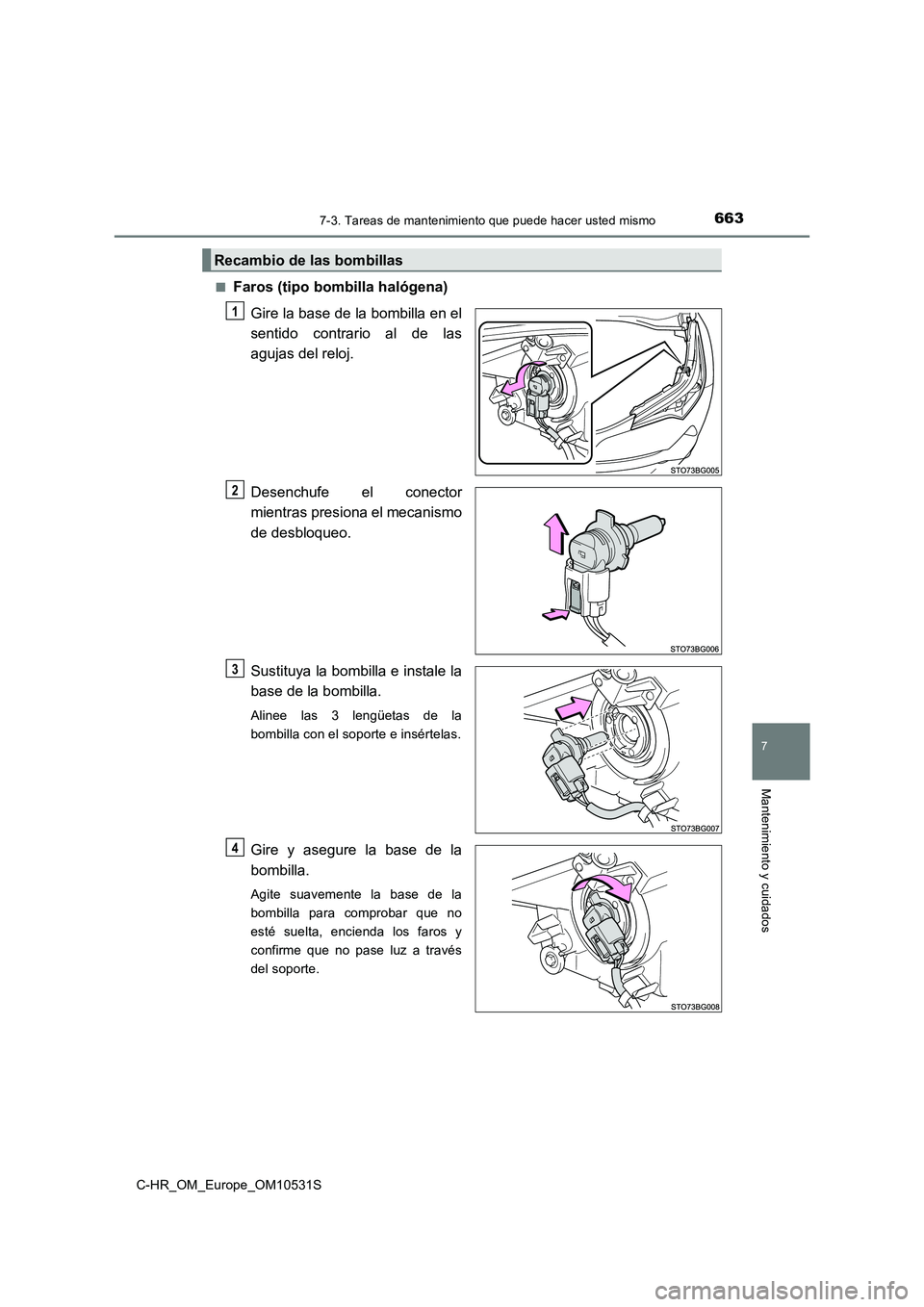

■Faros (tipo bombilla halógena)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.
Recambio de las bombillas
1
2
3
4

6647-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S

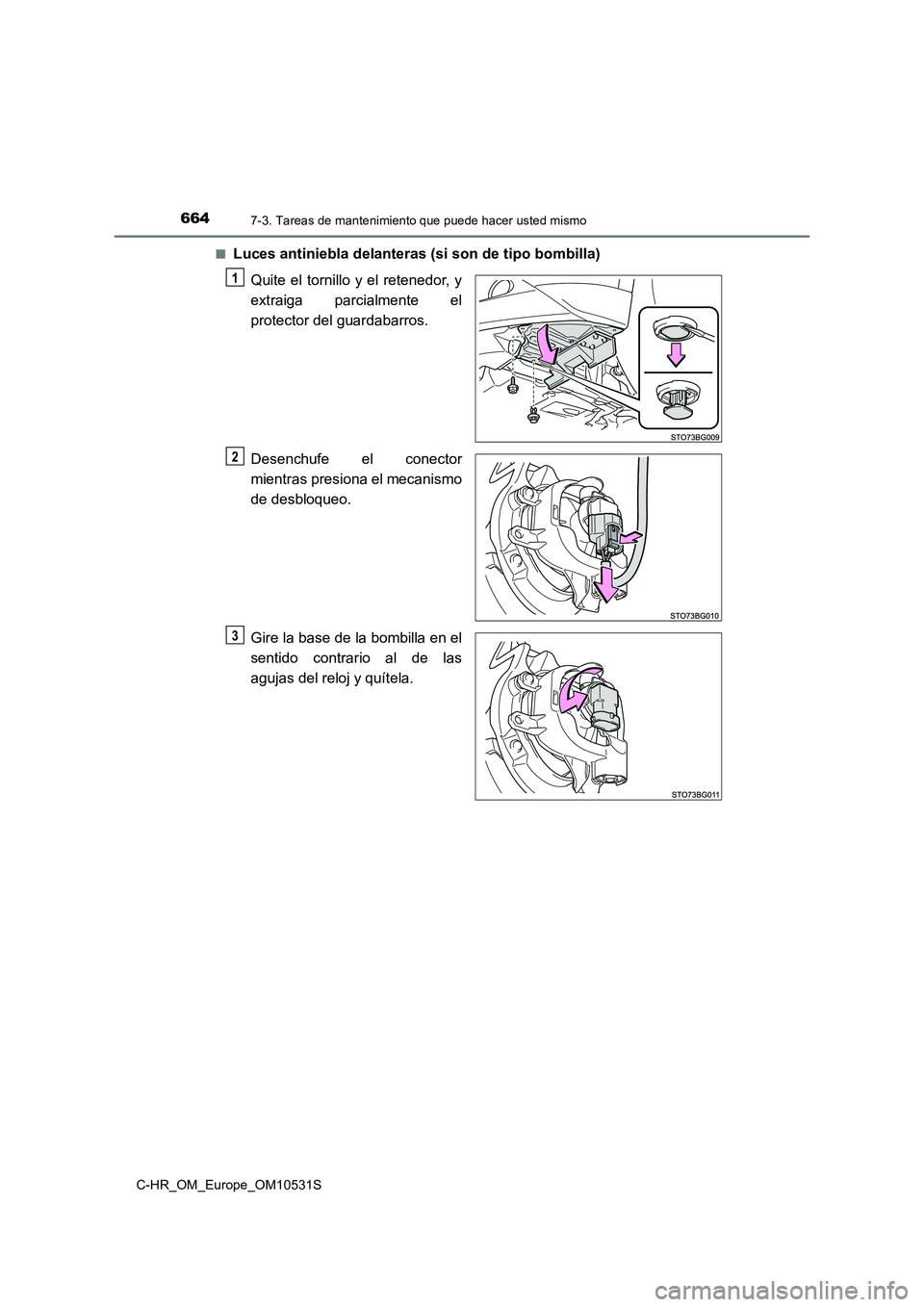

â– Luces antiniebla delanteras (si son de tipo bombilla)
Quite el tornillo y el retenedor, y
extraiga parcialmente el
protector del guardabarros.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj y quítela.
1
2
3

6657-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S

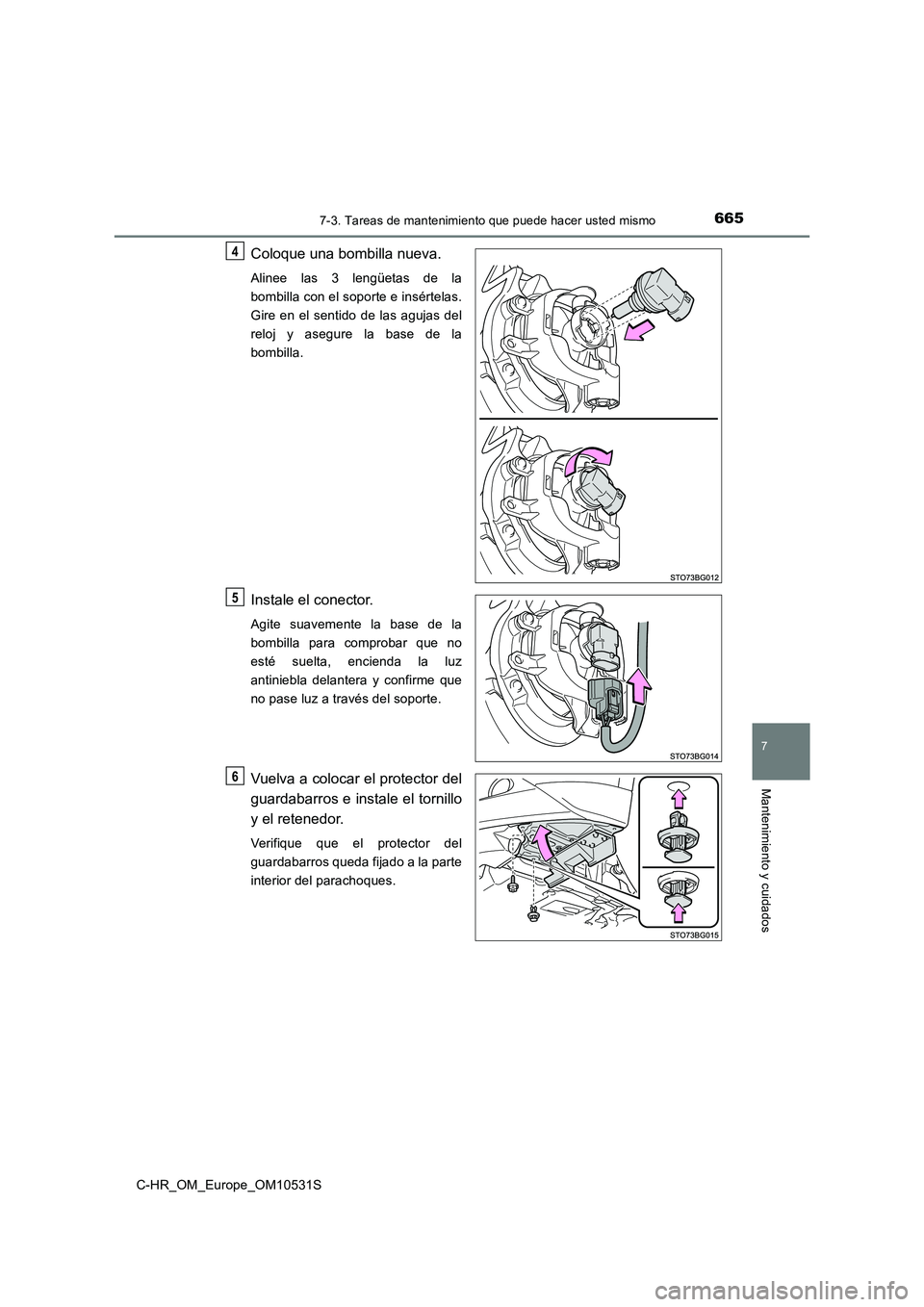

Coloque una bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire en el sentido de las agujas del
reloj y asegure la base de la
bombilla.
Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz
antiniebla delantera y confirme que
no pase luz a través del soporte.
Vuelva a colocar el protector del
guardabarros e instale el tornillo
y el retenedor.
Verifique que el protector del
guardabarros queda fijado a la parte
interior del parachoques.
4
5
6

6667-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S
â– Luces de los intermitentes delanteros (tipo bombilla)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3

6677-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S

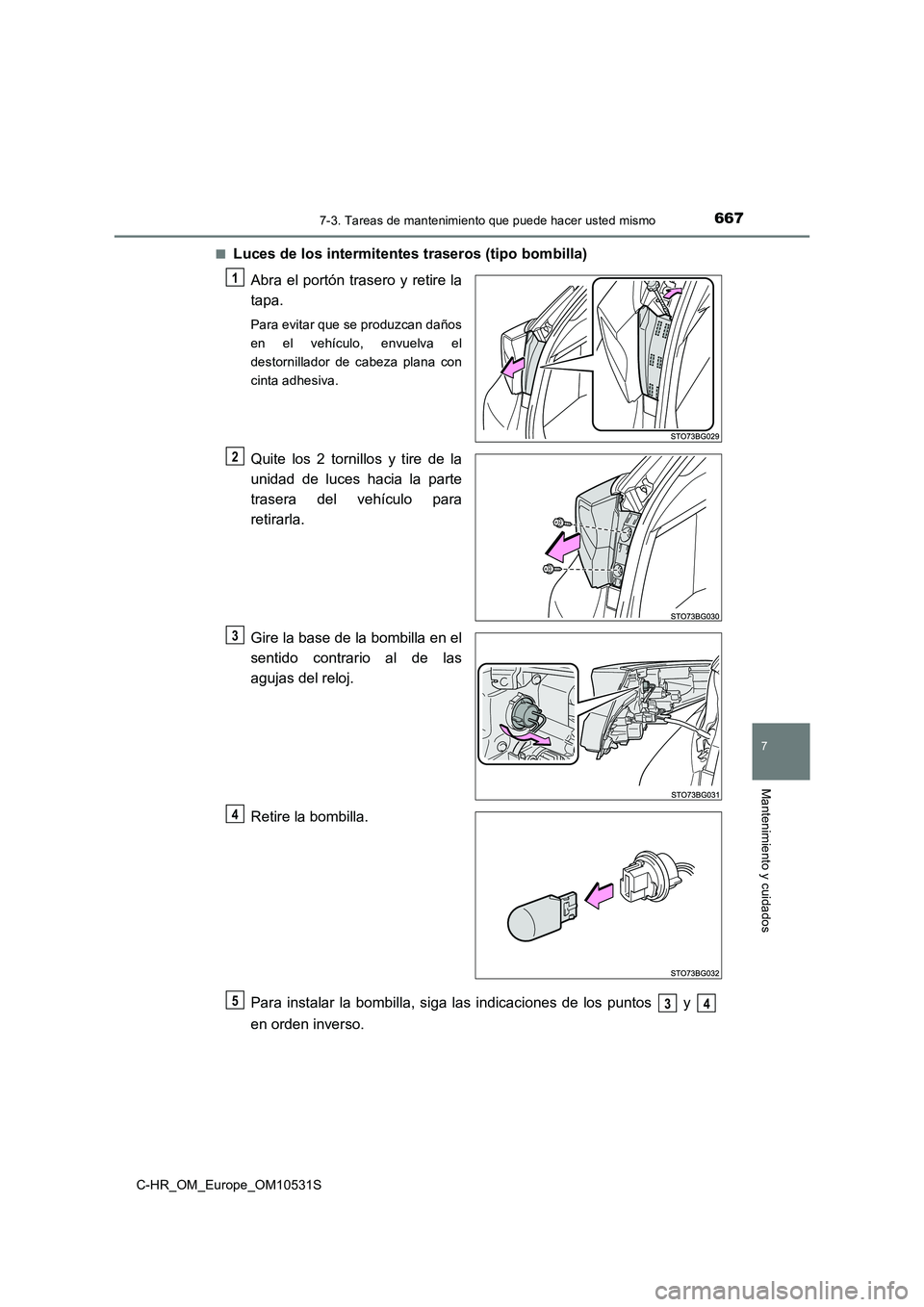

â– Luces de los intermitentes traseros (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Quite los 2 tornillos y tire de la
unidad de luces hacia la parte
trasera del vehículo para
retirarla.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para instalar la bombilla, siga las indicaciones de los puntos y
en orden inverso.
1
2
3
4
534

6687-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S

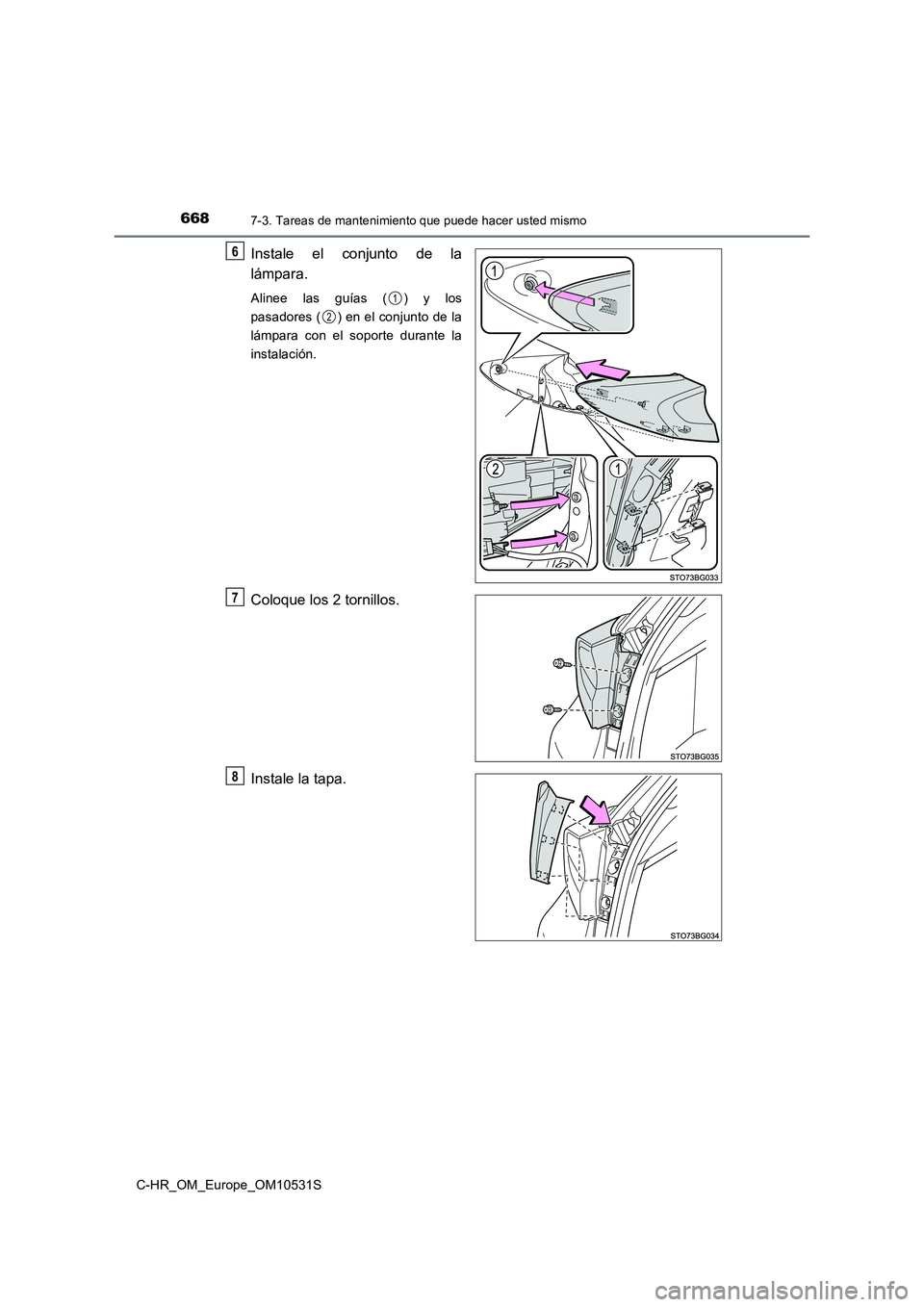

Instale el conjunto de la
lámpara.
Alinee las guías ( ) y los
pasadores ( ) en el conjunto de la
lámpara con el soporte durante la
instalación.
Coloque los 2 tornillos.
Instale la tapa.
6
1
2
7
8

6697-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
C-HR_OM_Europe_OM10531S

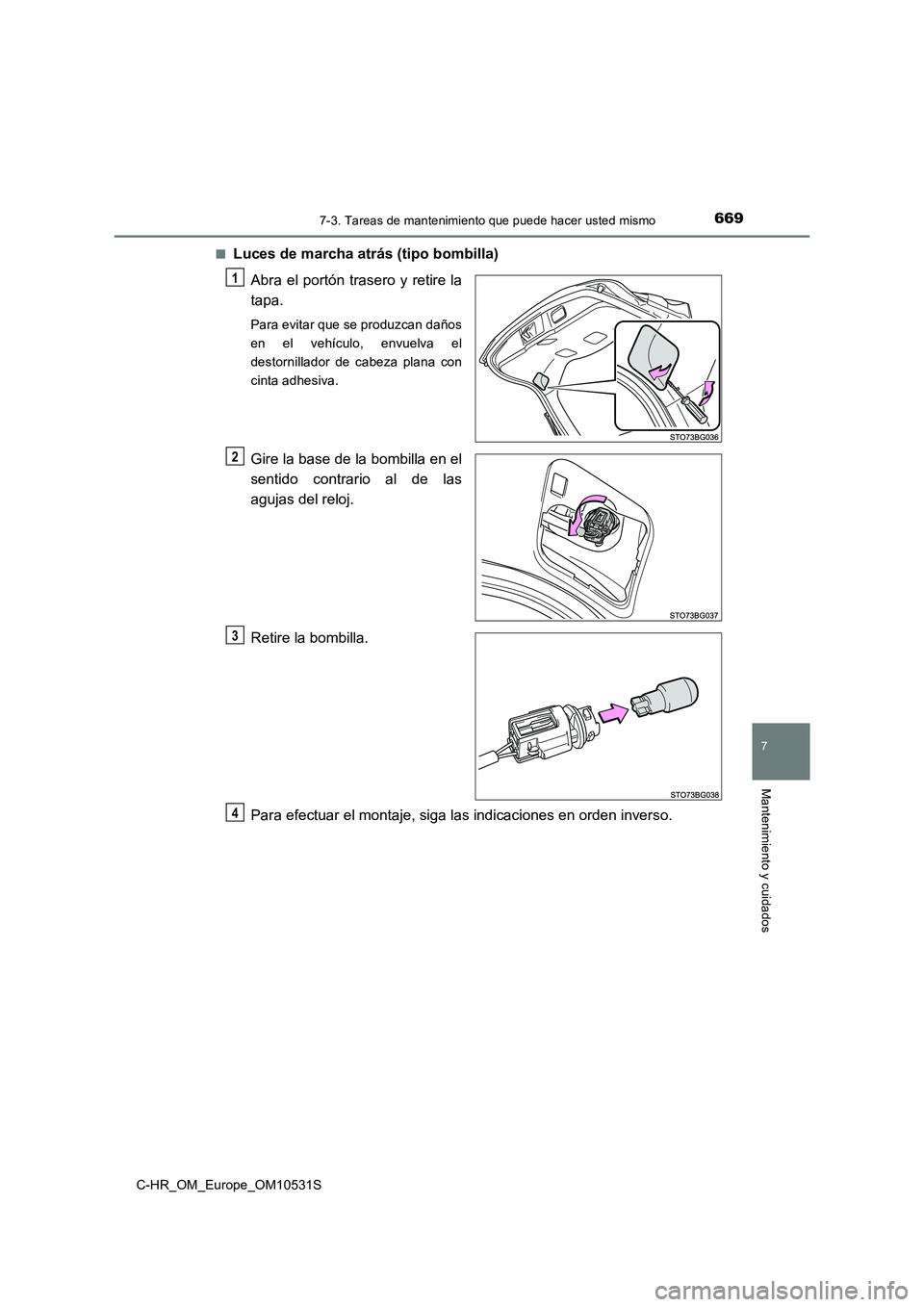

■Luces de marcha atrás (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
4

6707-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_OM_Europe_OM10531S

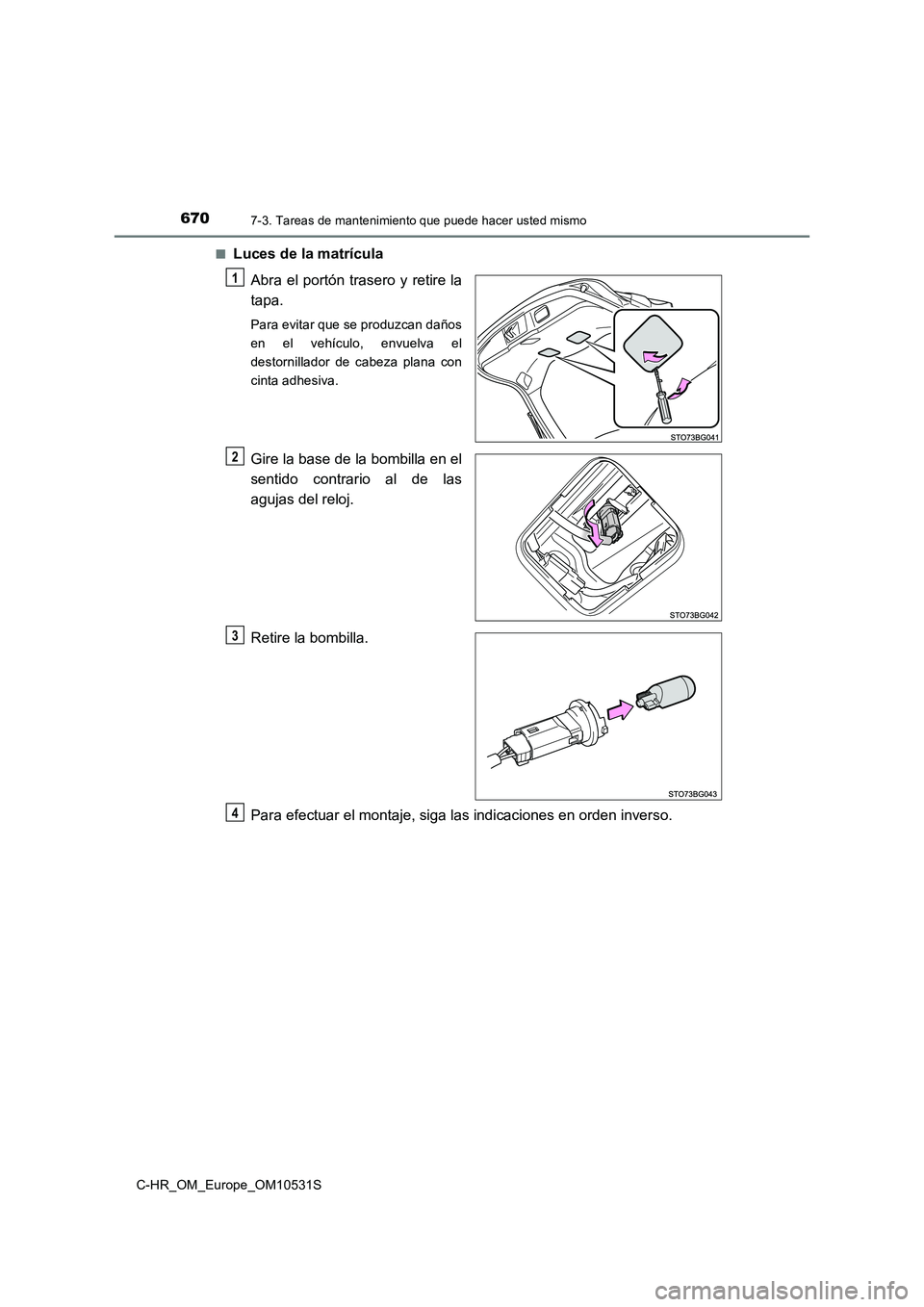

■Luces de la matrícula
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
4
