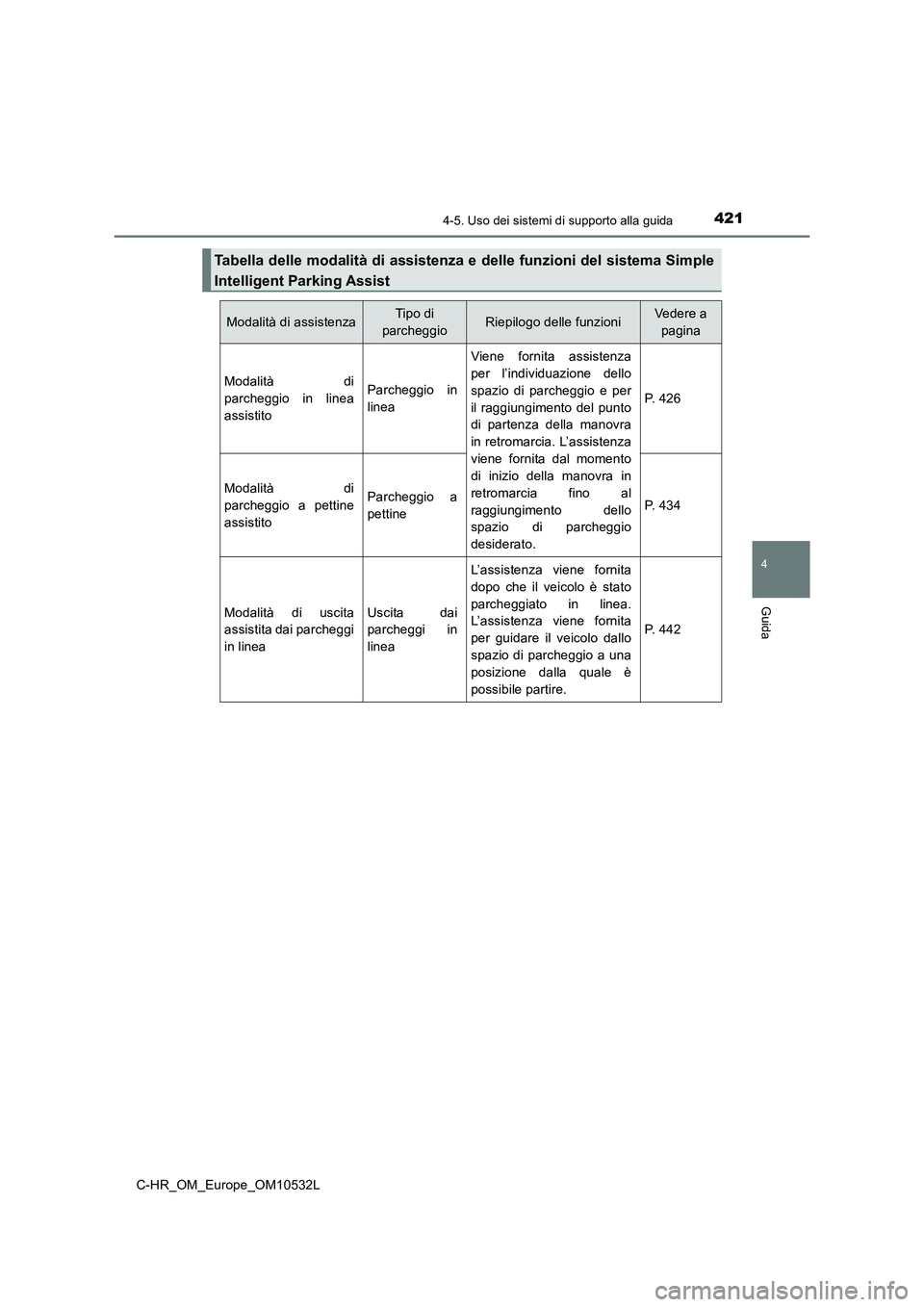

Page 421 of 812

4214-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
Tabella delle modalità di assistenza e delle funzioni del sistema Simple
Intelligent Parking Assist
Modalità di assistenzaTipo di
parcheggioRiepilogo delle funzioniVedere a
pagina
Modalità di
parcheggio in linea
assistitoParcheggio in
linea
Viene fornita assistenza
per l’individuazione dello
spazio di parcheggio e per
il raggiungimento del punto
di partenza della manovra
in retromarcia. L’assistenza
viene fornita dal momento
di inizio della manovra in
retromarcia fino al
raggiungimento dello
spazio di parcheggio
desiderato.
P. 426
Modalità di
parcheggio a pettine
assistitoParcheggio a
pettineP. 434
Modalità di uscita
assistita dai parcheggi
in lineaUscita dai
parcheggi in
linea
L’assistenza viene fornita
dopo che il veicolo è stato
parcheggiato in linea.
L’assistenza viene fornita
per guidare il veicolo dallo
spazio di parcheggio a una
posizione dalla quale è
possibile partire.
P. 442

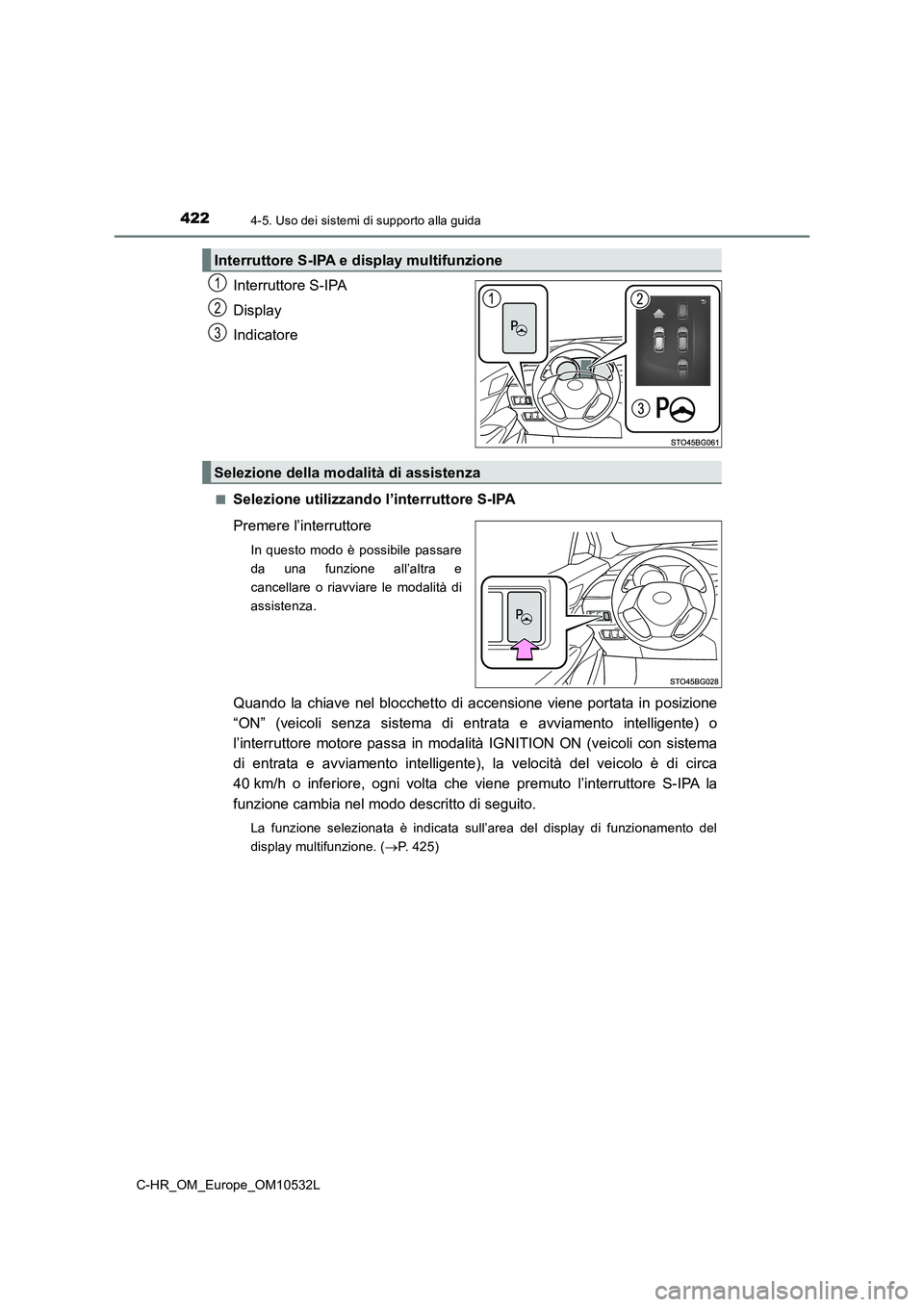

Page 422 of 812

4224-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
Interruttore S-IPA
Display
Indicatore
■Selezione utilizzando l’interruttore S-IPA
Premere l’interruttore
In questo modo è possibile passare
da una funzione all’altra e
cancellare o riavviare le modalità di
assistenza.
Quando la chiave nel blocchetto di accensione viene portata in posizione
“ON” (veicoli senza sistema di entrata e avviamento intelligente) o
l’interruttore motore passa in modalità IGNITION ON (veicoli con sistema
di entrata e avviamento intelligente), la velocità del veicolo è di circa
40 km/h o inferiore, ogni volta che viene premuto l’interruttore S-IPA la
funzione cambia nel modo descritto di seguito.
La funzione selezionata è indicata sull’area del display di funzionamento del
display multifunzione. (P. 425)
Interruttore S-IPA e display multifunzione
1
2
3
Selezione della modalità di assistenza

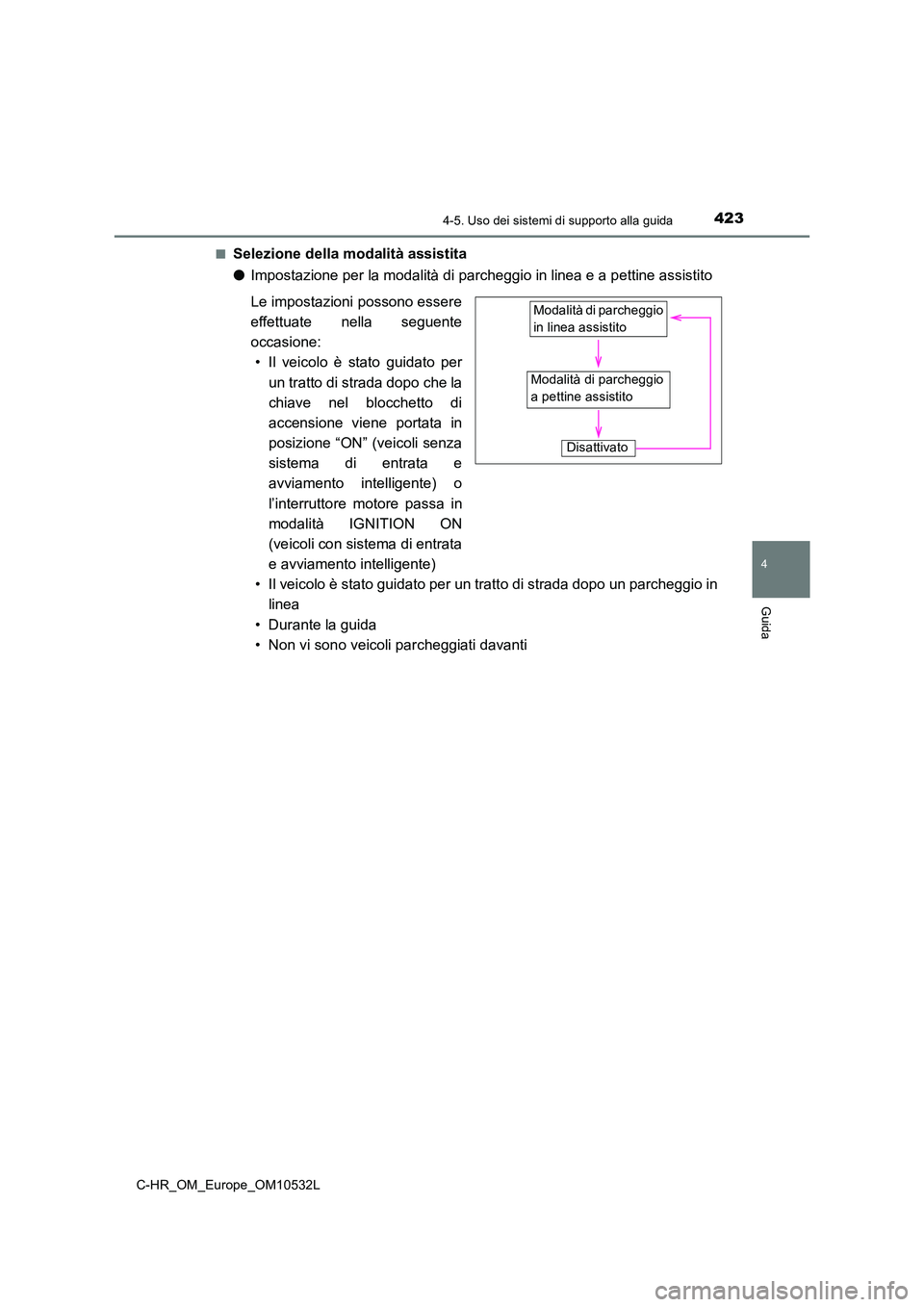

Page 423 of 812

4234-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
■Selezione della modalità assistita
● Impostazione per la modalità di parcheggio in linea e a pettine assistito
Le impostazioni possono essere
effettuate nella seguente
occasione:
• Il veicolo è stato guidato per
un tratto di strada dopo che la
chiave nel blocchetto di
accensione viene portata in
posizione “ON” (veicoli senza
sistema di entrata e
avviamento intelligente) o
l’interruttore motore passa in
modalità IGNITION ON
(veicoli con sistema di entrata
e avviamento intelligente)
• Il veicolo è stato guidato per un tratto di strada dopo un parcheggio in
linea
• Durante la guida
• Non vi sono veicoli parcheggiati davanti
Modalità di parcheggio
a pettine assistito
Modalità di parcheggio
in linea assistito
Disattivato
Page 424 of 812

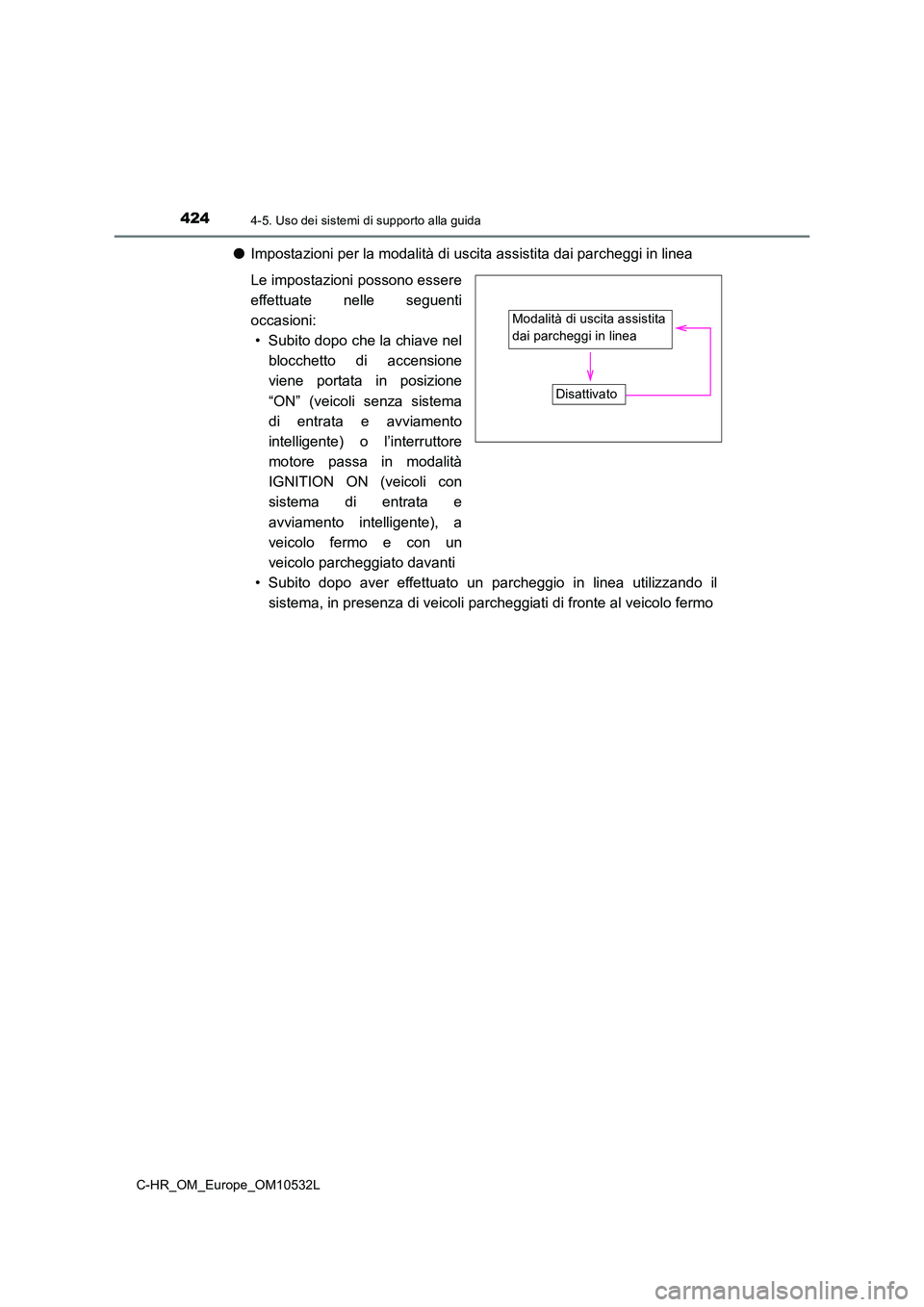

4244-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
●Impostazioni per la modalità di uscita assistita dai parcheggi in linea
Le impostazioni possono essere
effettuate nelle seguenti
occasioni:
• Subito dopo che la chiave nel
blocchetto di accensione
viene portata in posizione
“ON” (veicoli senza sistema
di entrata e avviamento
intelligente) o l’interruttore
motore passa in modalità
IGNITION ON (veicoli con
sistema di entrata e
avviamento intelligente), a
veicolo fermo e con un
veicolo parcheggiato davanti
• Subito dopo aver effettuato un parcheggio in linea utilizzando il
sistema, in presenza di veicoli parcheggiati di fronte al veicolo fermo
Modalità di uscita assistita
dai parcheggi in linea
Disattivato

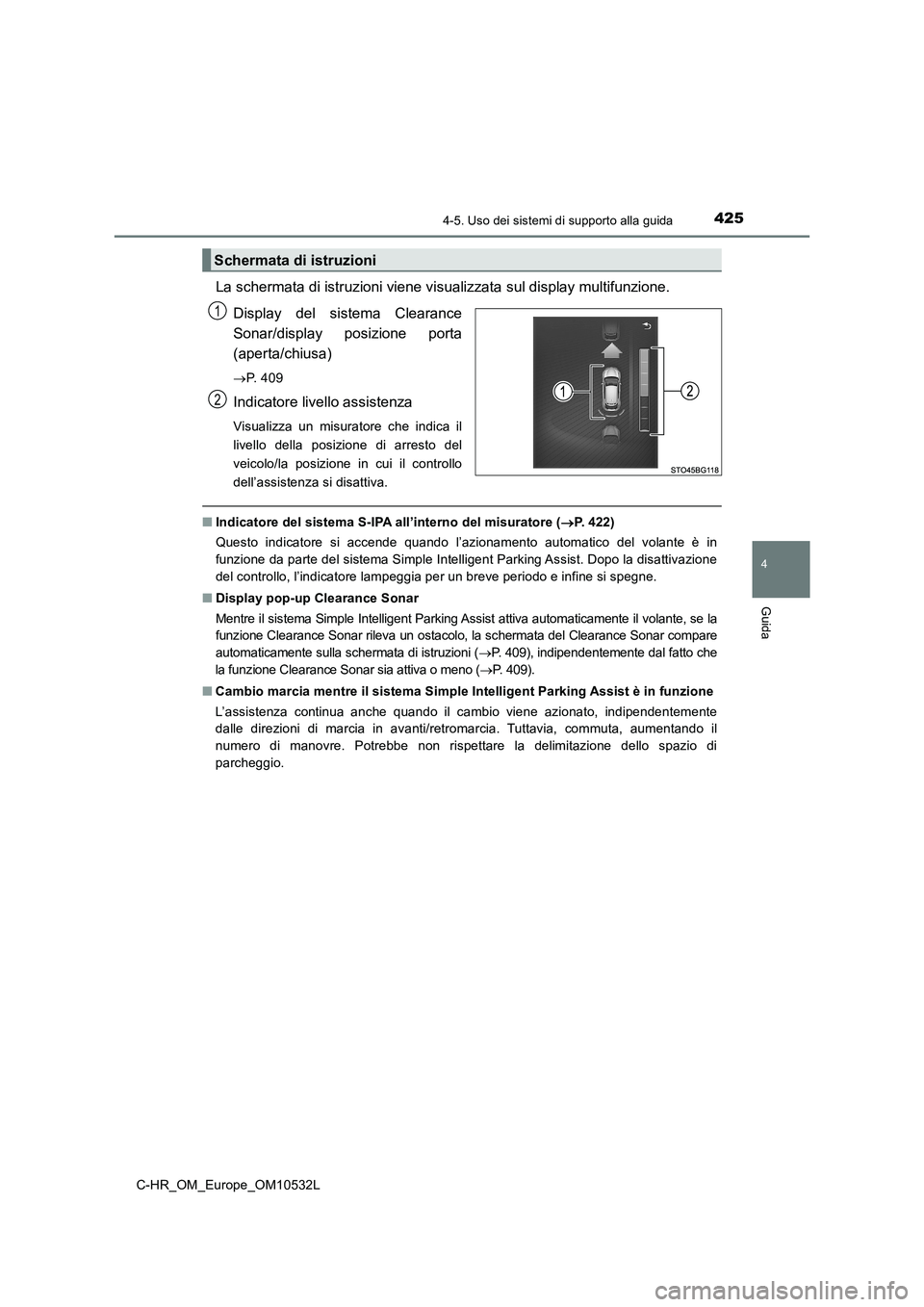

Page 425 of 812

4254-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
La schermata di istruzioni viene visualizzata sul display multifunzione.
Display del sistema Clearance
Sonar/display posizione porta
(aperta/chiusa)
P. 4 0 9
Indicatore livello assistenza
Visualizza un misuratore che indica il
livello della posizione di arresto del
veicolo/la posizione in cui il controllo
dell’assistenza si disattiva.
■ Indicatore del sistema S-IPA all’interno del misuratore (P. 422)
Questo indicatore si accende quando l’azionamento automatico del volante è in
funzione da parte del sistema Simple Intelligent Parking Assist. Dopo la disattivazione
del controllo, l’indicatore lampeggia per un breve periodo e infine si spegne.
■ Display pop-up Clearance Sonar
Mentre il sistema Simple Intelligent Parking Assist attiva automaticamente il volante, se la
funzione Clearance Sonar rileva un ostacolo, la schermata del Clearance Sonar compare
automaticamente sulla schermata di istruzioni ( P. 409), indipendentemente dal fatto che
la funzione Clearance Sonar sia attiva o meno ( P. 409).
■ Cambio marcia mentre il sistema Simple Intelligent Parking Assist è in funzione
L’assistenza continua anche quando il cambio viene azionato, indipendentemente
dalle direzioni di marcia in avanti/retromarcia. Tuttavia, commuta, aumentando il
numero di manovre. Potrebbe non rispettare la delimitazione dello spazio di
parcheggio.
Schermata di istruzioni
1
2

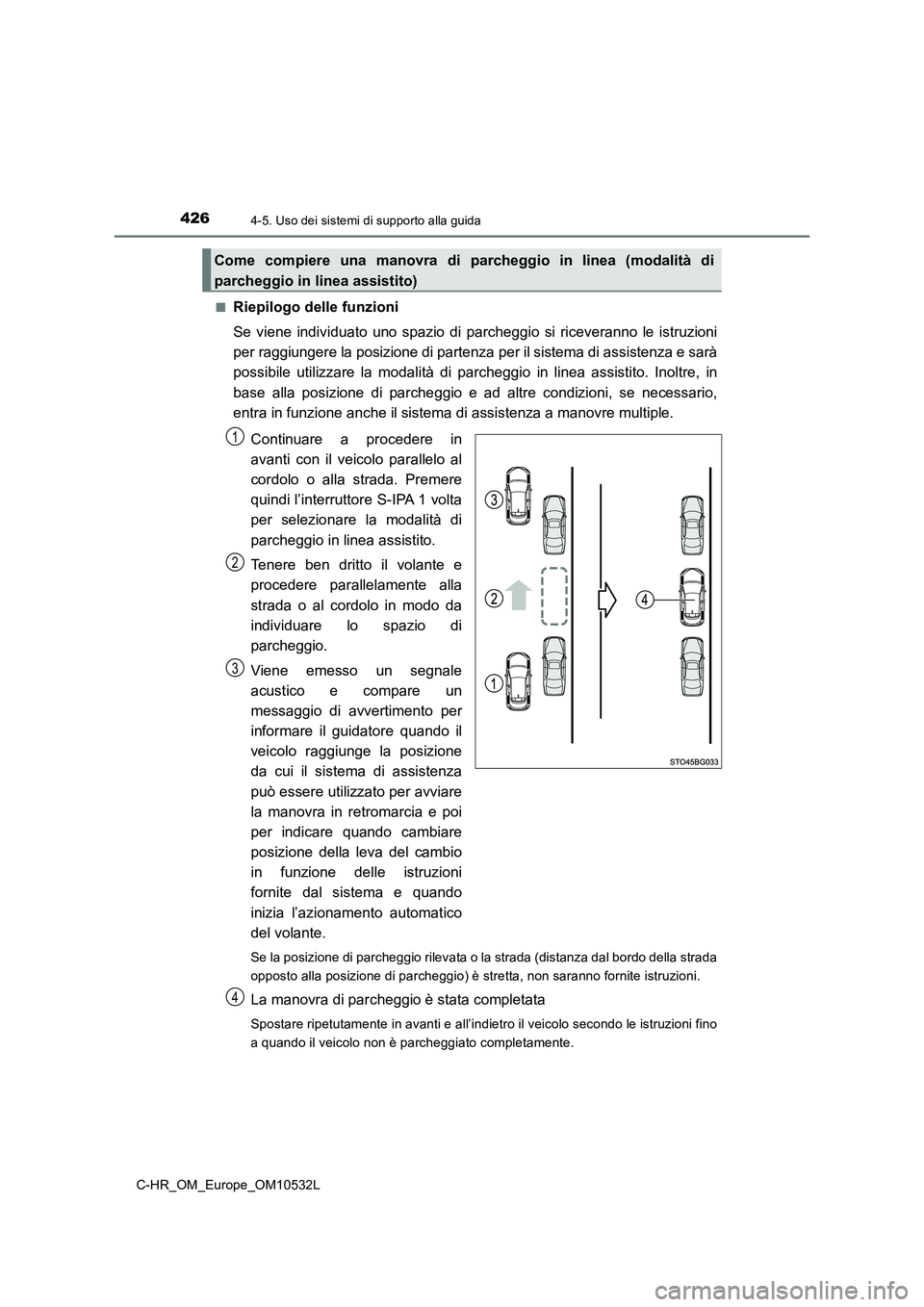

Page 426 of 812

4264-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
■Riepilogo delle funzioni
Se viene individuato uno spazio di parcheggio si riceveranno le istruzioni
per raggiungere la posizione di partenza per il sistema di assistenza e sarà
possibile utilizzare la modalità di parcheggio in linea assistito. Inoltre, in
base alla posizione di parcheggio e ad altre condizioni, se necessario,
entra in funzione anche il sistema di assistenza a manovre multiple.
Continuare a procedere in
avanti con il veicolo parallelo al
cordolo o alla strada. Premere
quindi l’interruttore S-IPA 1 volta
per selezionare la modalità di
parcheggio in linea assistito.
Tenere ben dritto il volante e
procedere parallelamente alla
strada o al cordolo in modo da
individuare lo spazio di
parcheggio.
Viene emesso un segnale
acustico e compare un
messaggio di avvertimento per
informare il guidatore quando il
veicolo raggiunge la posizione
da cui il sistema di assistenza
può essere utilizzato per avviare
la manovra in retromarcia e poi
per indicare quando cambiare
posizione della leva del cambio
in funzione delle istruzioni
fornite dal sistema e quando
inizia l’azionamento automatico
del volante.
Se la posizione di parcheggio rilevata o la strada (distanza dal bordo della strada
opposto alla posizione di parcheggio) è stretta, non saranno fornite istruzioni.
La manovra di parcheggio è stata completata
Spostare ripetutamente in avanti e all’indietro il veicolo secondo le istruzioni fino
a quando il veicolo non è parcheggiato completamente.
Come compiere una manovra di parcheggio in linea (modalità di
parcheggio in linea assistito)
1
2
3
4

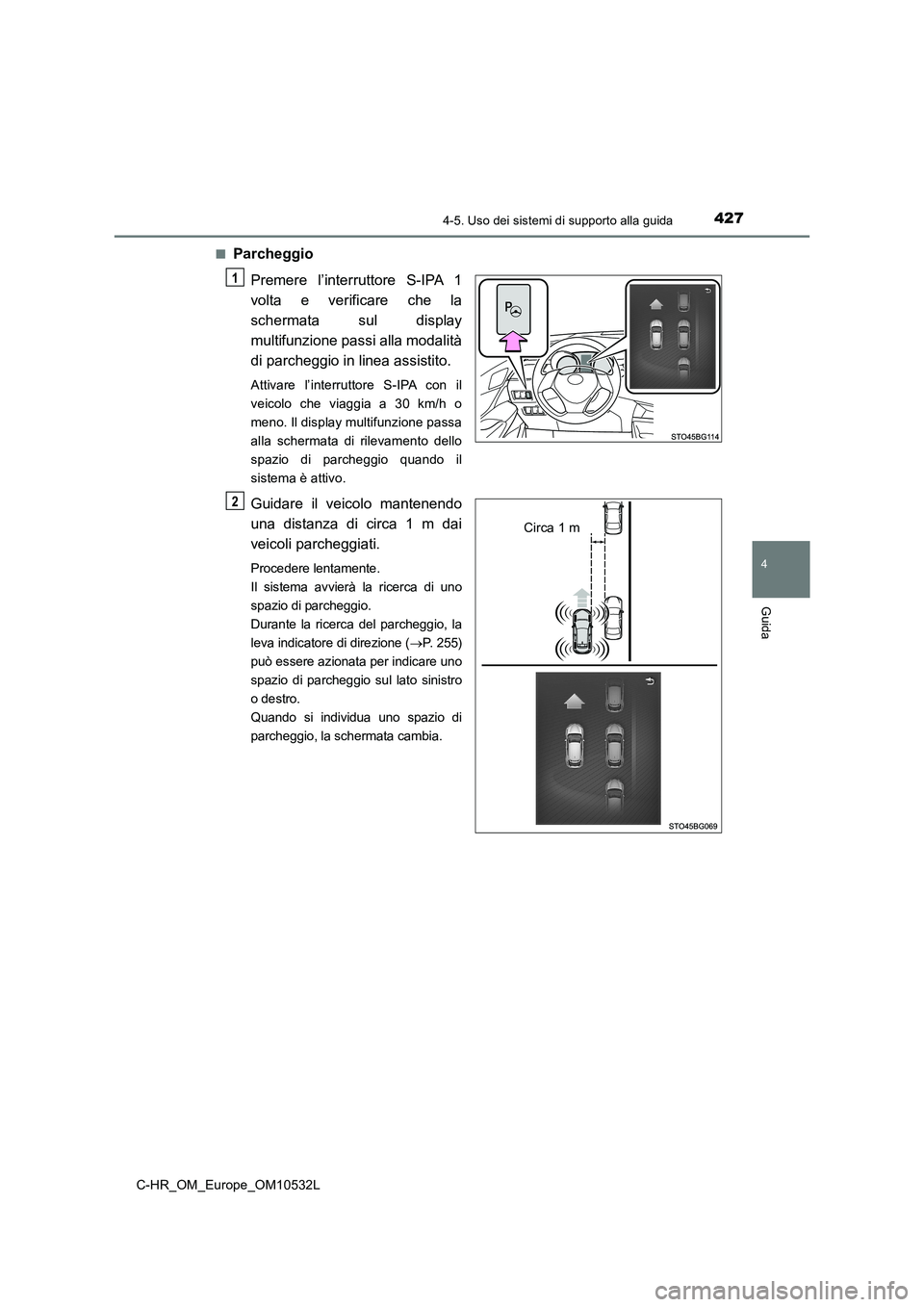

Page 427 of 812

4274-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
■Parcheggio
Premere l’interruttore S-IPA 1
volta e verificare che la
schermata sul display
multifunzione passi alla modalità
di parcheggio in linea assistito.
Attivare l’interruttore S-IPA con il
veicolo che viaggia a 30 km/h o
meno. Il display multifunzione passa
alla schermata di rilevamento dello
spazio di parcheggio quando il
sistema è attivo.
Guidare il veicolo mantenendo
una distanza di circa 1 m dai
veicoli parcheggiati.
Procedere lentamente.
Il sistema avvierà la ricerca di uno
spazio di parcheggio.
Durante la ricerca del parcheggio, la
leva indicatore di direzione ( P. 2 5 5 )
può essere azionata per indicare uno
spazio di parcheggio sul lato sinistro
o destro.
Quando si individua uno spazio di
parcheggio, la schermata cambia.
1
Circa 1 m
2

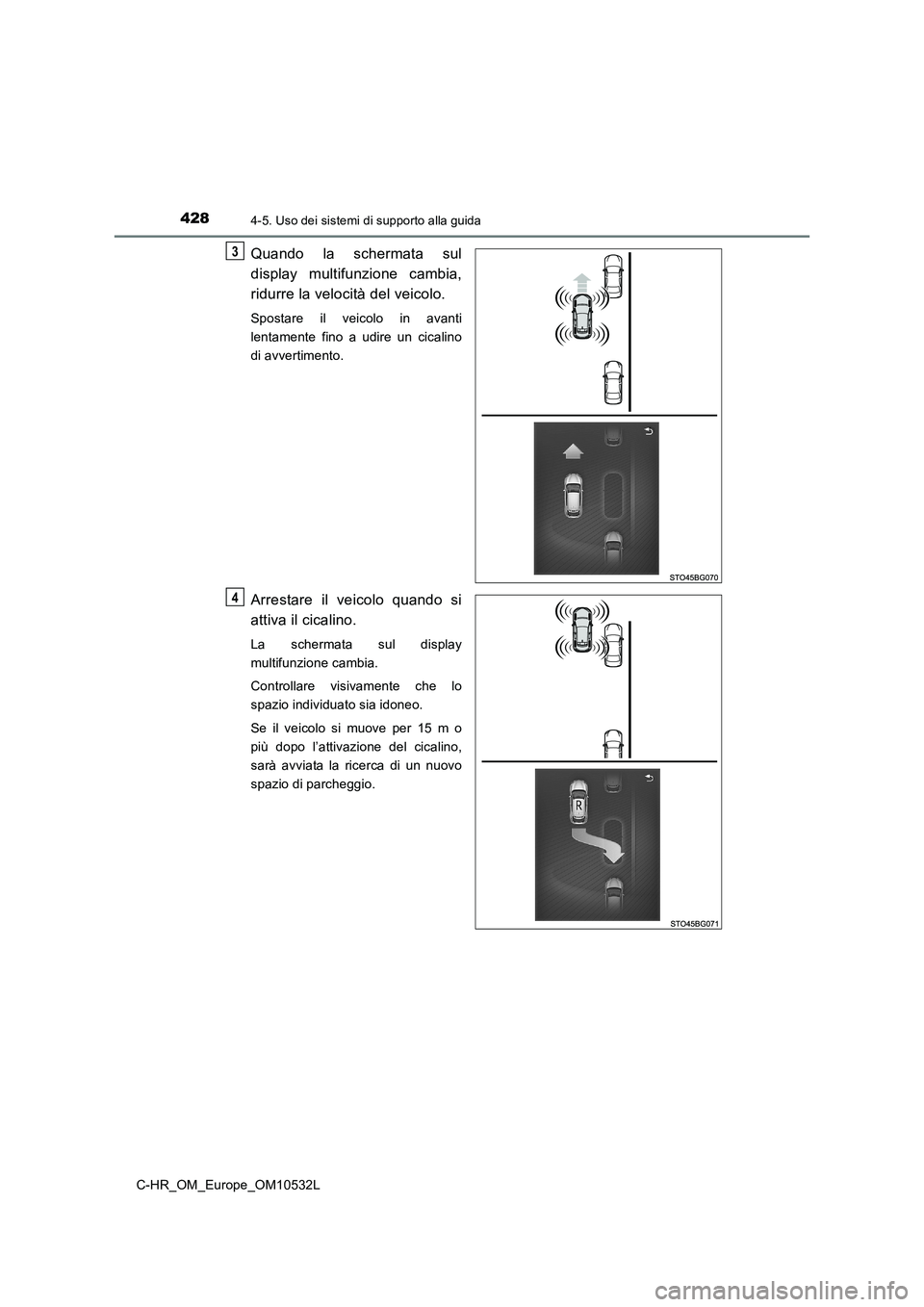

Page 428 of 812

4284-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Spostare il veicolo in avanti
lentamente fino a udire un cicalino
di avvertimento.
Arrestare il veicolo quando si
attiva il cicalino.
La schermata sul display
multifunzione cambia.
Controllare visivamente che lo
spazio individuato sia idoneo.
Se il veicolo si muove per 15 m o
più dopo l’attivazione del cicalino,
sarà avviata la ricerca di un nuovo
spazio di parcheggio.
3
4
Page 429 of 812

4294-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
Portare la leva del cambio in
posizione R.
La schermata sul display
multifunzione cambia, l’indicatore
S-IPA si attiva e il volante si aziona
automaticamente. Fare attenzione a
non rimanere con le mani incastrate
nel volante e verificare che l’area
circostante sia sicura e procedere
lentamente in retromarcia
azionando i pedali dell’acceleratore
e del freno. Durante la sterzata
automatica, mantenere una velocità
del veicolo di 7 km/h o inferiore.
Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Procedere lentamente in
retromarcia verificando sempre la
sicurezza dell’area retrostante il
veicolo e l’indicatore del livello di
assistenza.
5
6

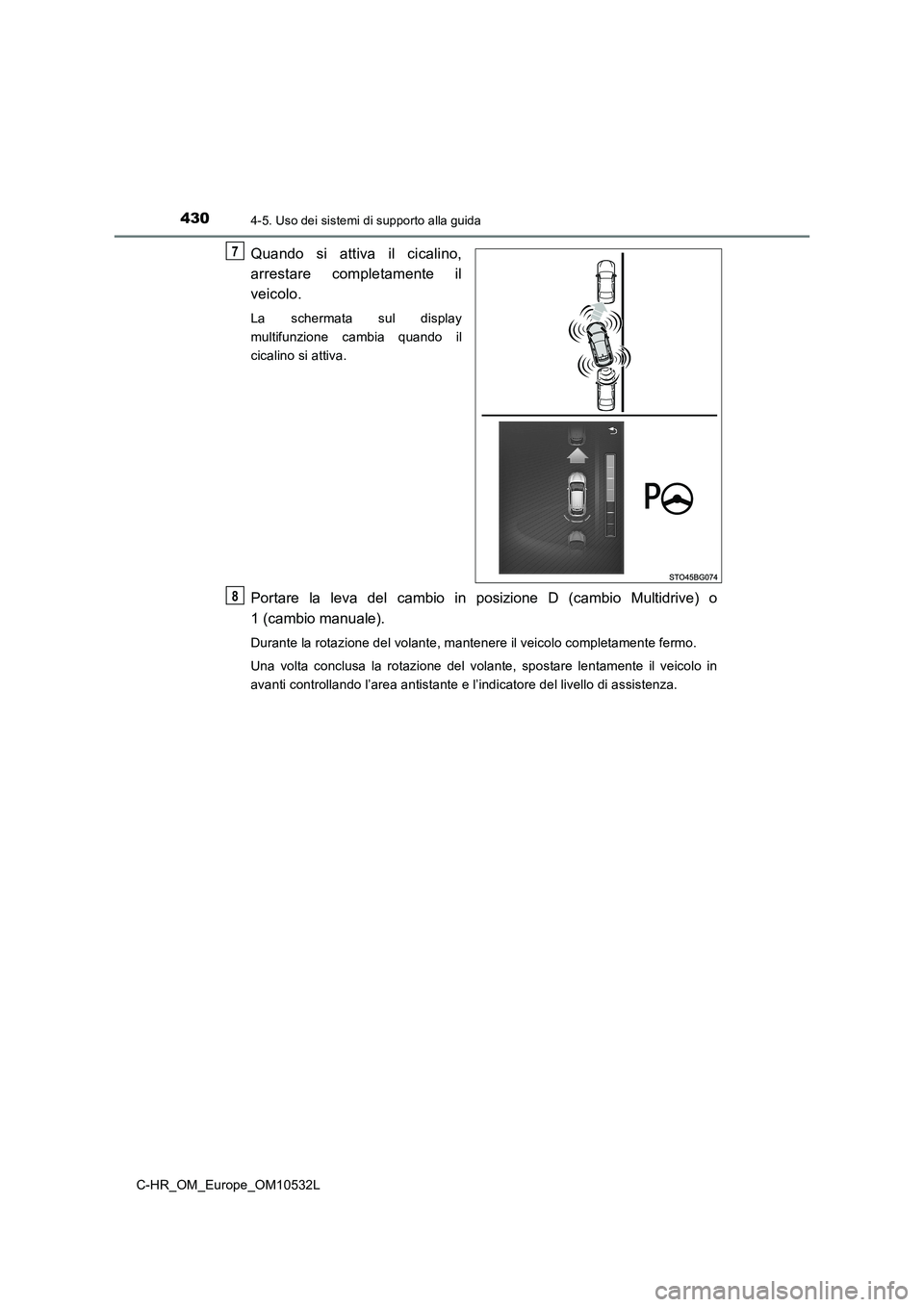

Page 430 of 812

4304-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
Quando si attiva il cicalino,
arrestare completamente il
veicolo.
La schermata sul display
multifunzione cambia quando il
cicalino si attiva.
Portare la leva del cambio in posizione D (cambio Multidrive) o
1 (cambio manuale).
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, spostare lentamente il veicolo in
avanti controllando l’area antistante e l’indicatore del livello di assistenza.
7
8
