TOYOTA C-HR 2016 Návod na použitie (in Slovakian)

7318-2. Postupy v prípade núdze
8
Keď nastanú problémy
C-HR_OM_Europe_OM10528SK
Vozidlá s kompaktným rezervným kolesom
Umiestnenie rezervného kolesa, zdviháku a náradia
Ťažné oko
Kľúč na matice kolies
ZdvihákKľuka zdviháku
Rezervné koleso1
2
3
4
5

7328-2. Postupy v prípade núdze
C-HR_OM_Europe_OM10528SK
Vozidlá s plnohodnotným rezervným kolesom
Kľúč na matice kolies
Ťažné oko
ZdvihákRezervné koleso
Kľuka zdviháku1
2
3
4
5

7338-2. Postupy v prípade núdze
8
Keď nastanú problémy
C-HR_OM_Europe_OM10528SK
VÝSTRAHA
■Použitie zdviháku
Dodržujte nasledujúce pokyny.
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo
montáž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Umiestnite zdvihák riadne na miesto určené na zdvíhanie.
●Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte motor a ani nepopod-
chádzajte s vozidlom.
●Nezdvíhajte vozidlo, ak je niekto vo vnútri.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
●Keď vozidlo spúšťate dolu, uistite sa, že v blízkosti vozidla nikto nie je. Ak
sú v blízkosti osoby, pred spúšťaním ich ústne varujte.

7348-2. Postupy v prípade núdze
C-HR_OM_Europe_OM10528SK
Odstráňte podlahovú dosku. (S. 588)
Vyberte zdvihák von.
Odstráňte podlahovú dosku. (S. 588)
Odstráňte vložku.
Povoľte stredový držiak, ktorý
zaisťuje rezervné koleso.
Vybratie zdviháku
1
2
Vybratie rezervného kolesa
1
2
3
VÝSTRAHA
■Keď ukladáte rezervné koleso
Dajte pozor, aby ste si neprivreli prsty alebo iné časti tela medzi rezervné
koleso a karosériu vozidla.

7358-2. Postupy v prípade núdze
8
Keď nastanú problémy
C-HR_OM_Europe_OM10528SK
Zaklinujte kolesá.
U vozidiel s oceľovými kolesami
odstráňte ozdobný kryt kolesa
pomocou kľúča.
Aby ste ochránili ozdobný kryt, daj-
te medzi kľúč a ozdobný kryt han-
dričku.
U vozidiel s 16palcovými kole-
sami odstráňte každý úchyt
ozdobného krytu kolesa po ob-
vode rukou.
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom
2

7368-2. Postupy v prípade núdze
C-HR_OM_Europe_OM10528SK
Mierne povoľte matice kolesa
(jedna otáčka).
Otáčajte časť zdviháku ru-
kou, až sa stred časti zdviháku
s drážkou dotkne stredu zdví-
hacieho miesta.
Zmontujte kľučku zdviháku a kľúč
na matice kolies - viď obrázok.
3
4
5

7378-2. Postupy v prípade núdze
8
Keď nastanú problémy
C-HR_OM_Europe_OM10528SK
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
Odstráňte všetky matice kole-
sa a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
6
7

7388-2. Postupy v prípade núdze
C-HR_OM_Europe_OM10528SK
VÝSTRAHA
■Výmena kolesa s defektom
●Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo viesť k vážnym zraneniam:
• Okrem vozidiel s 16palcovými kolesami: Nepokúšajte sa vybrať ozdob-
ný kryt kolesa rukou. Dávajte pozor pri manipulácii s krytom, aby ste za-
bránili nečakanému zraneniu.
• Vozidlá so 16palcovými kolesami: Ak uchopíte pri držaní kolesa ozdob-
ný kryt, ten sa môže náhle oddeliť a koleso môžete pustiť.
(S. 648)
• Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa,
atď., môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
• Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N·m.
• Nenasadzujte silno poškodený ozdobný kryt kolesa, pretože by mohol
počas jazdy z kolesa vypadnúť.
• Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým servisom.
• Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami sme-
rom dovnútra. (S. 647)

7398-2. Postupy v prípade núdze
8
Keď nastanú problémy
C-HR_OM_Europe_OM10528SK
Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte koleso a voľne dotiahnite každú maticu kolesa rukou na
približne rovnakú hodnotu.
Keď vymieňate oceľové koleso
za oceľové koleso (vrátane
kompaktného rezervného kole-
sa), dotiahnite matice kolies, až
sa kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
oceľové koleso (vrátane kom-
paktného rezervného kolesa),
dotiahnite matice kolies, až sa
kužeľovitá časť voľne dotkne
sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.
Nasadenie rezervného kolesa
1
2
Kužeľovitá časť
Sedlo disku kolesa
Kužeľovitá časť
Sedlo disku kolesa
Límec
Disk kolesa

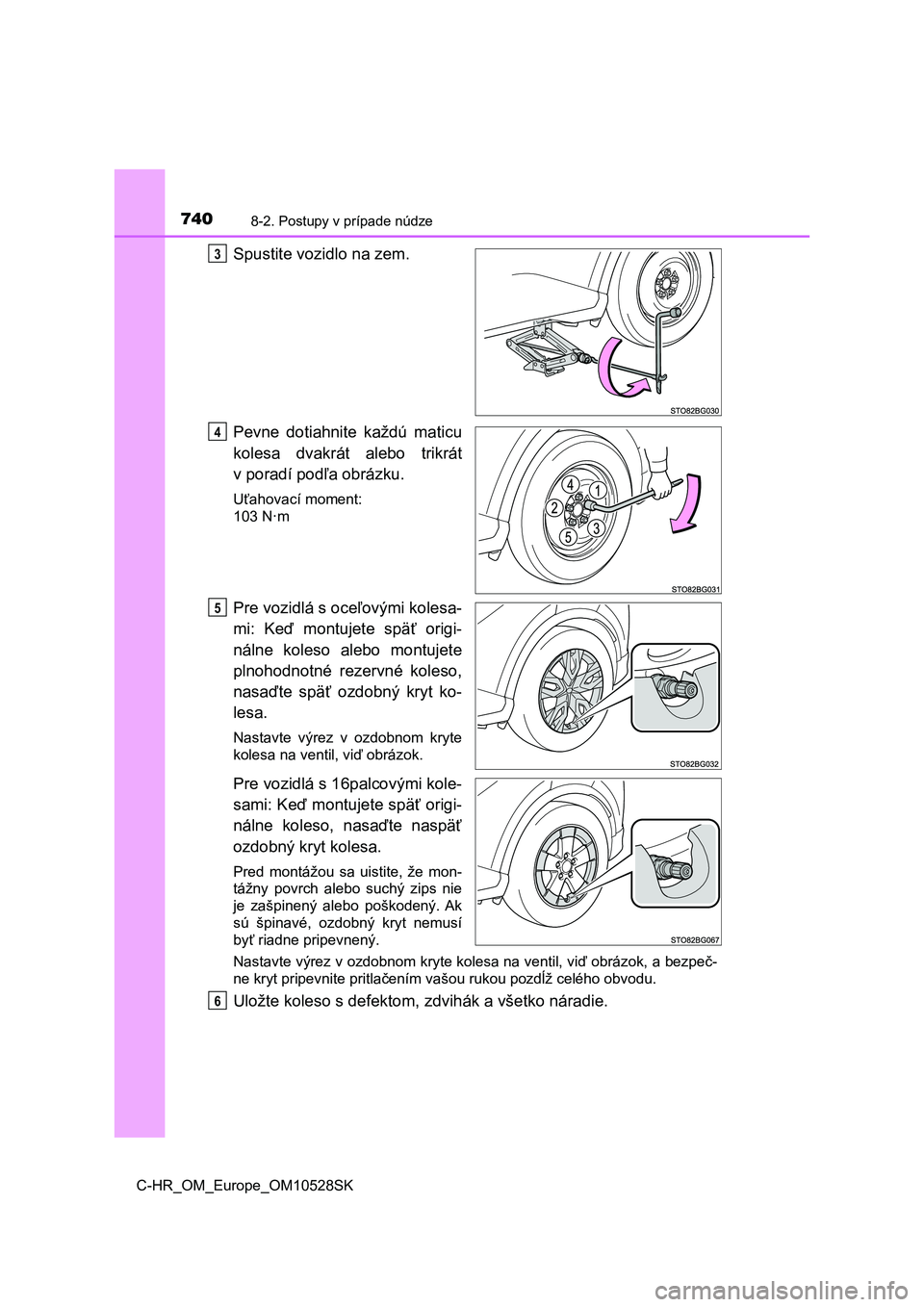

7408-2. Postupy v prípade núdze
C-HR_OM_Europe_OM10528SK
Spustite vozidlo na zem.
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát
v poradí podľa obrázku.
Uťahovací moment:
103 N·m
Pre vozidlá s oceľovými kolesa-
mi: Keď montujete späť origi-
nálne koleso alebo montujete
plnohodnotné rezervné koleso,
nasaďte späť ozdobný kryt ko-
lesa.
Nastavte výrez v ozdobnom kryte
kolesa na ventil, viď obrázok.
Pre vozidlá s 16palcovými kole-
sami: Keď montujete späť origi-
nálne koleso, nasaďte naspäť
ozdobný kryt kolesa.
Pred montážou sa uistite, že mon-
tážny povrch alebo suchý zips nie
je zašpinený alebo poškodený. Ak
sú špinavé, ozdobný kryt nemusí
byť riadne pripevnený.
Nastavte výrez v ozdobnom kryte kolesa na ventil, viď obrázok, a bezpeč-
<005100480003004e0055005c0057000300530055004c0053004800590051004c00570048000300530055004c0057004f004400fe004800510074005000030059004400e300520058000300550058004e00520058000300530052005d0047010e00e5000300
460048004f0070004b00520003005200450059005200470058[.
Uložte koleso s defektom, zdvihák a všetko náradie.
3
4
5
6
