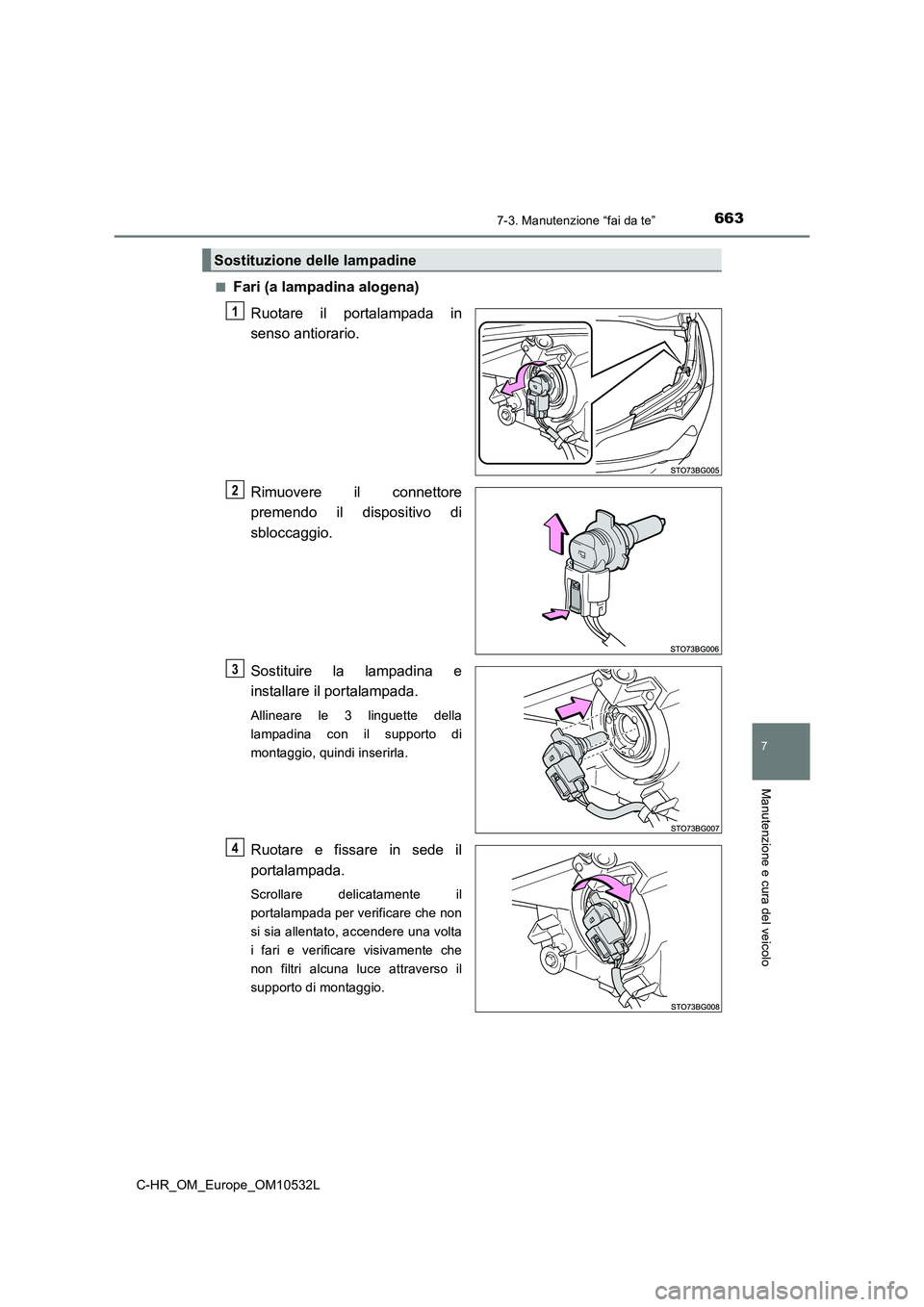

Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 773)
■Anteriore
Fari (a lampadina alogena)
Fari fendinebbia (se presenti per il tipo a lampadina)
Luci degli indicatori di dire zione anteriori (tipo a lampadina)
Luci degli indicatori di direzione laterali
Potete sostituire da voi le seguenti lamp adine. Il livello di difficoltà della
sostituzione dipende dalla lampadina. Poiché esiste il rischio che i
componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato.
Preparazione per la sostituzione di una lampadina
Ubicazione delle lampadine
1
2
3
4

6627-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L

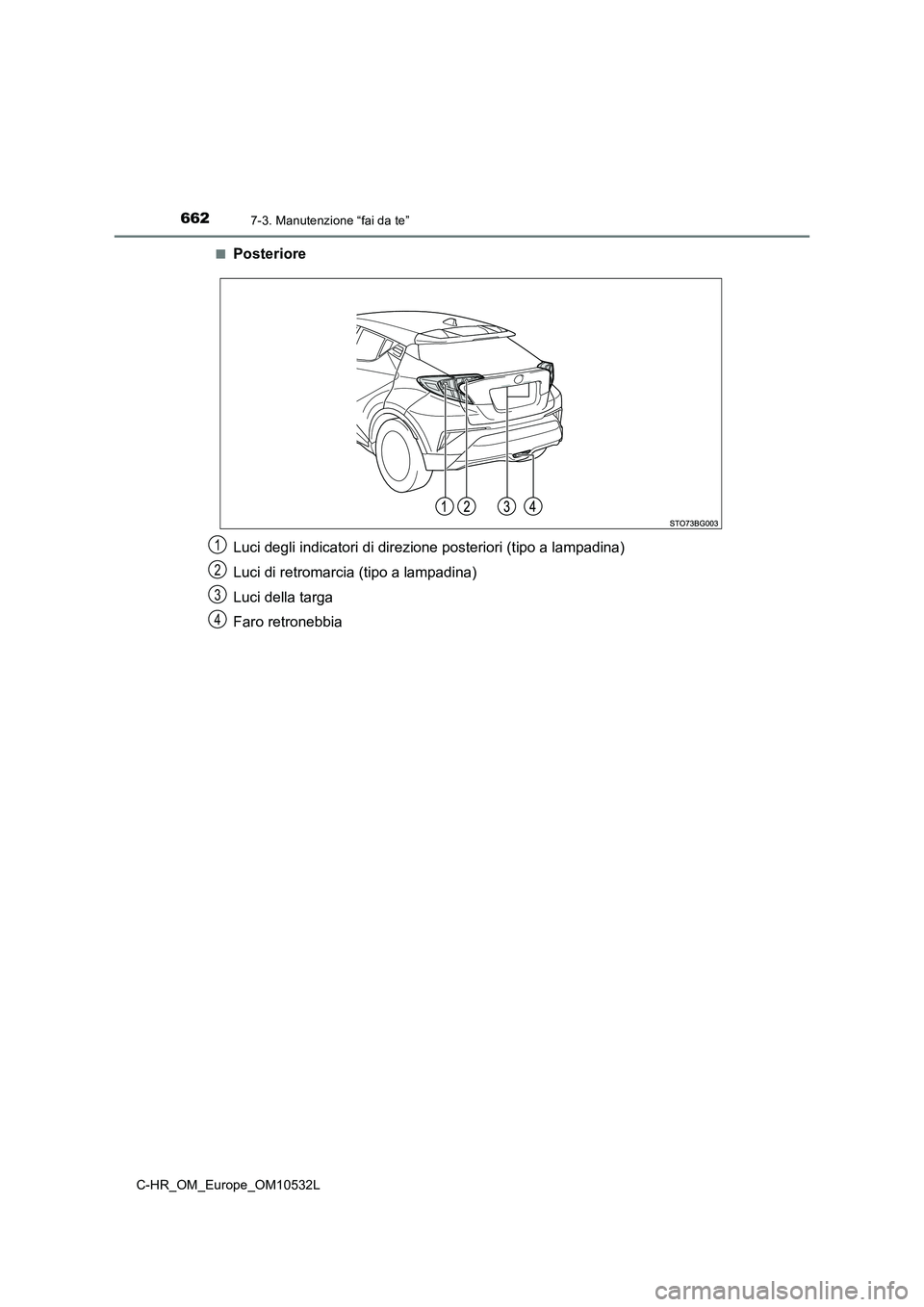

■Posteriore
Luci degli indicatori di direzione posteriori (tipo a lampadina)
Luci di retromarcia (tipo a lampadina)
Luci della targa
Faro retronebbia
1
2
3
4

6637-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
C-HR_OM_Europe_OM10532L

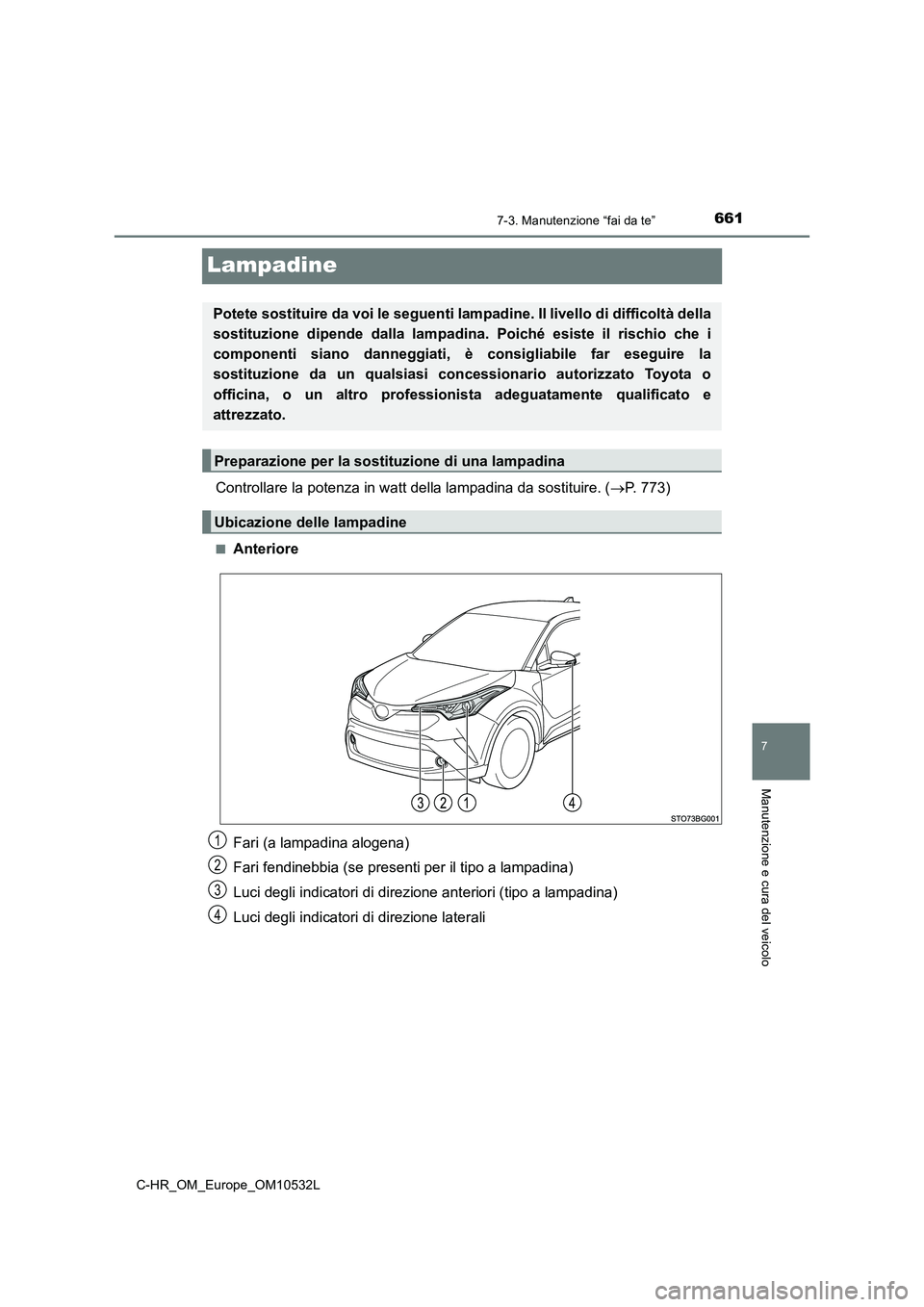

■Fari (a lampadina alogena)
Ruotare il portalampada in
senso antiorario.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari e verificare visivamente che
non filtri alcuna luce attraverso il
supporto di montaggio.
Sostituzione delle lampadine
1
2
3
4

6647-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L■

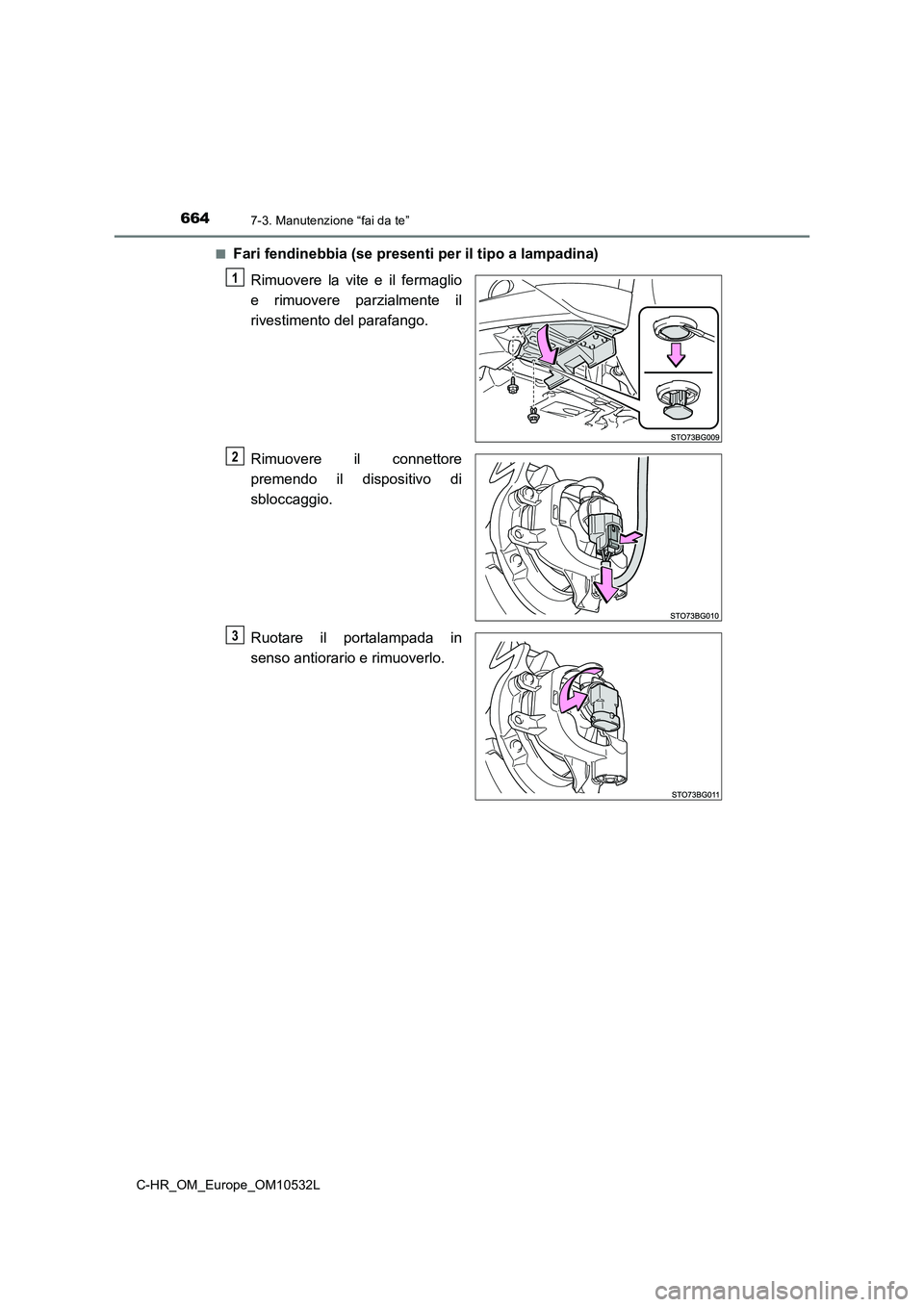

Fari fendinebbia (se presenti per il tipo a lampadina)
Rimuovere la vite e il fermaglio
e rimuovere parzialmente il
rivestimento del parafango.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Ruotare il portalampada in
senso antiorario e rimuoverlo.
1
2
3

6657-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
C-HR_OM_Europe_OM10532L
Installare una nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla. Ruotare
in senso orario e fissare in sede il
portalampada.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Rimontare il rivestimento del
parafango e installare la vite e il
fermaglio.
Accertarsi che il rivestimento del
parafango sia applicato alla parte
interna del paraurti.
4
5
6

6667-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L

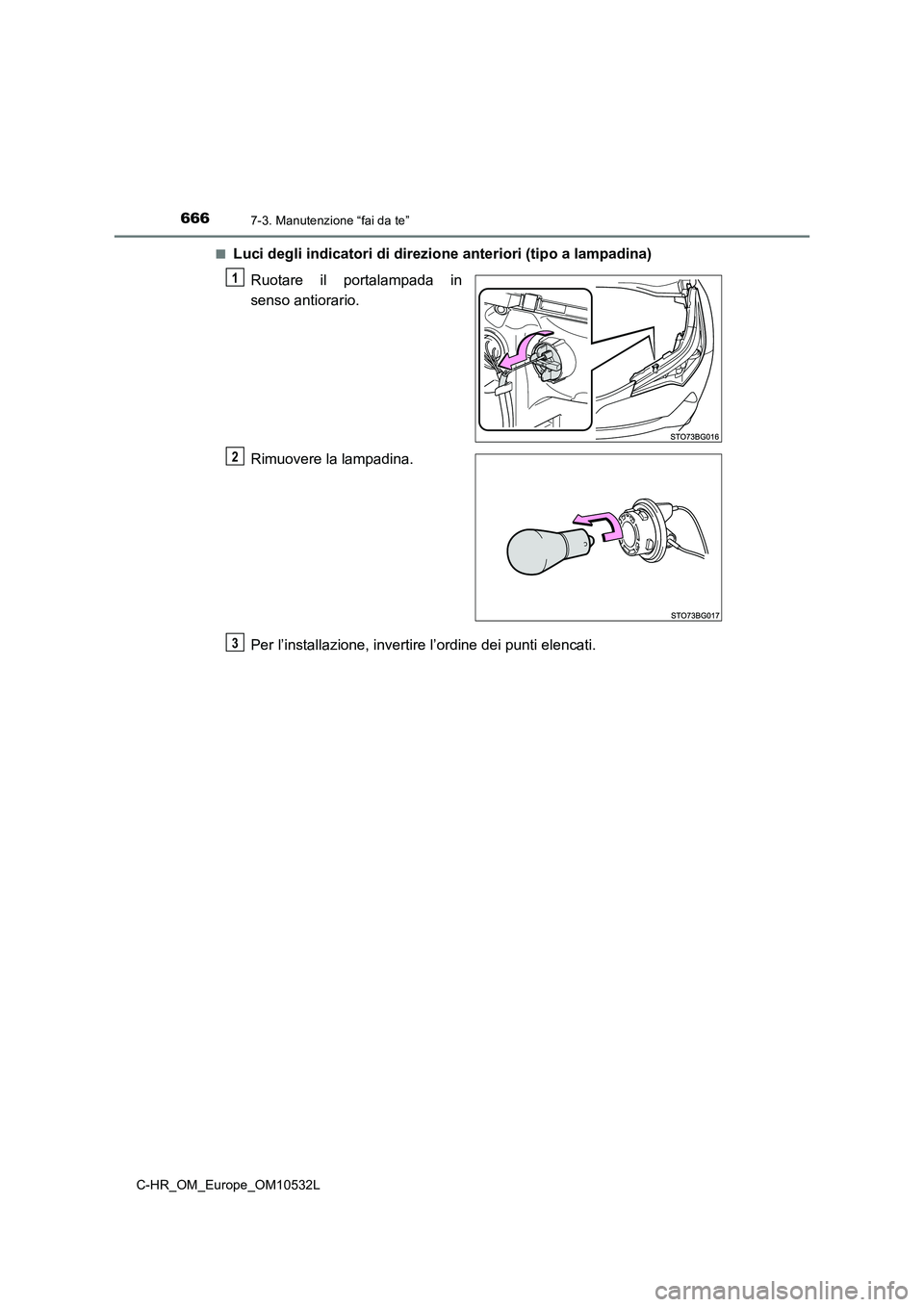

■Luci degli indicatori di direzione anteriori (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6677-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
C-HR_OM_Europe_OM10532L
■Luci degli indicatori di direzione posteriori (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rimuovere le 2 viti e tirare il
gruppo luci in direzione della
parte posteriore del veicolo per
rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per installare la lampadina, eseguire gli interventi e invertendo
l’ordine delle operazioni.
1
2
3
4
534

6687-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L

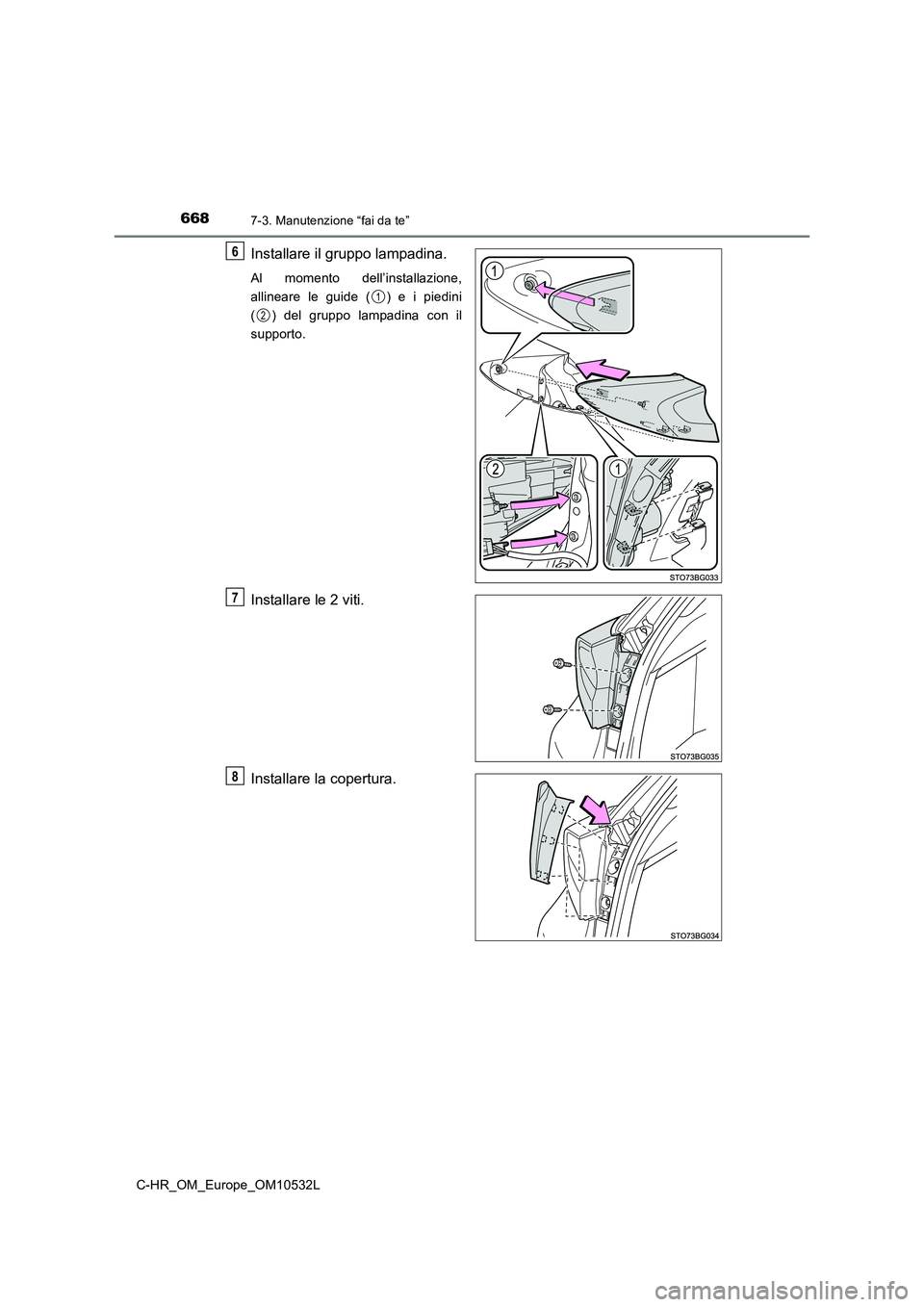

Installare il gruppo lampadina.
Al momento dell’installazione,
allineare le guide ( ) e i piedini
( ) del gruppo lampadina con il
supporto.
Installare le 2 viti.
Installare la copertura.
6
1
2
7
8

6697-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
C-HR_OM_Europe_OM10532L■

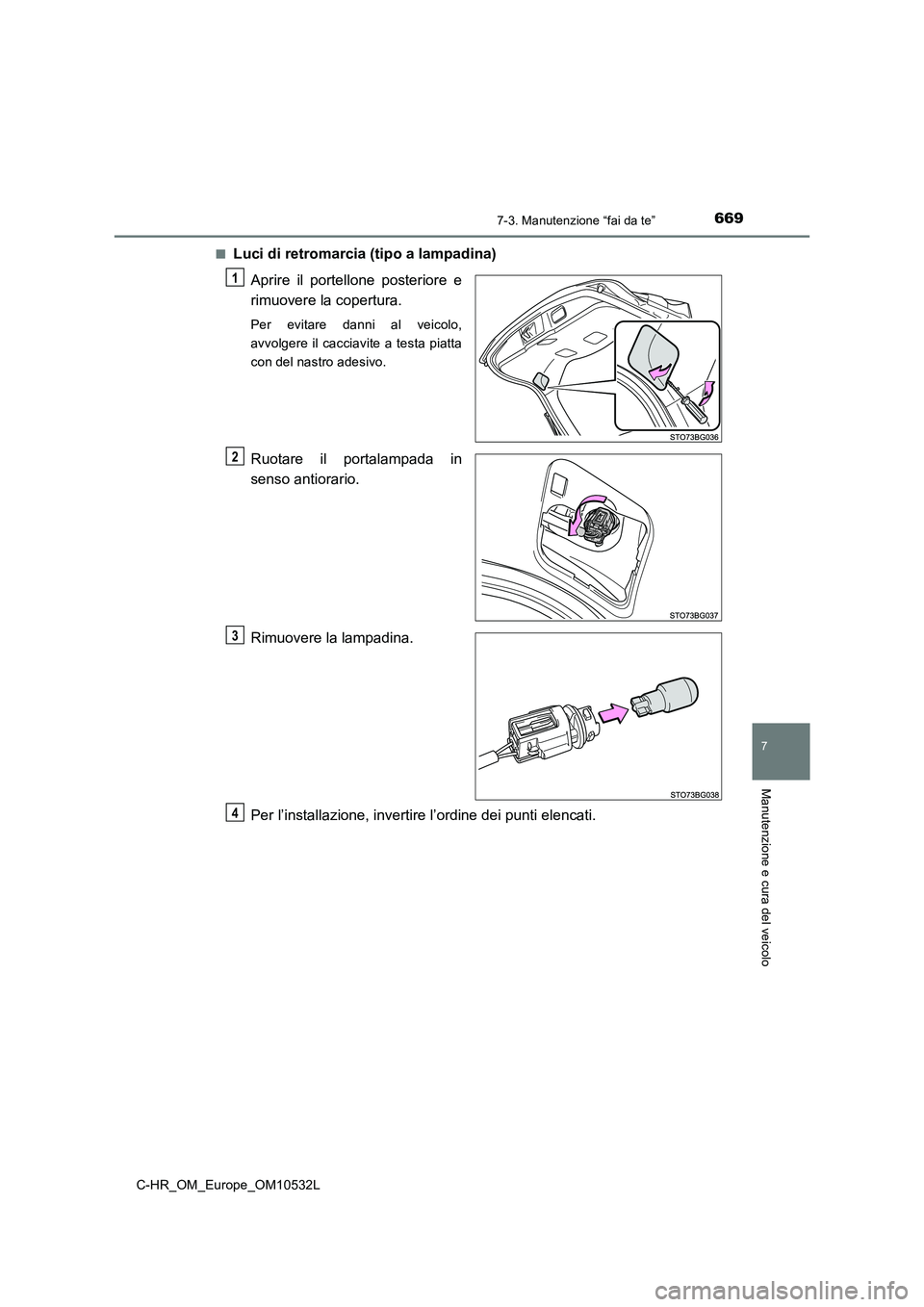

Luci di retromarcia (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

6707-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L■

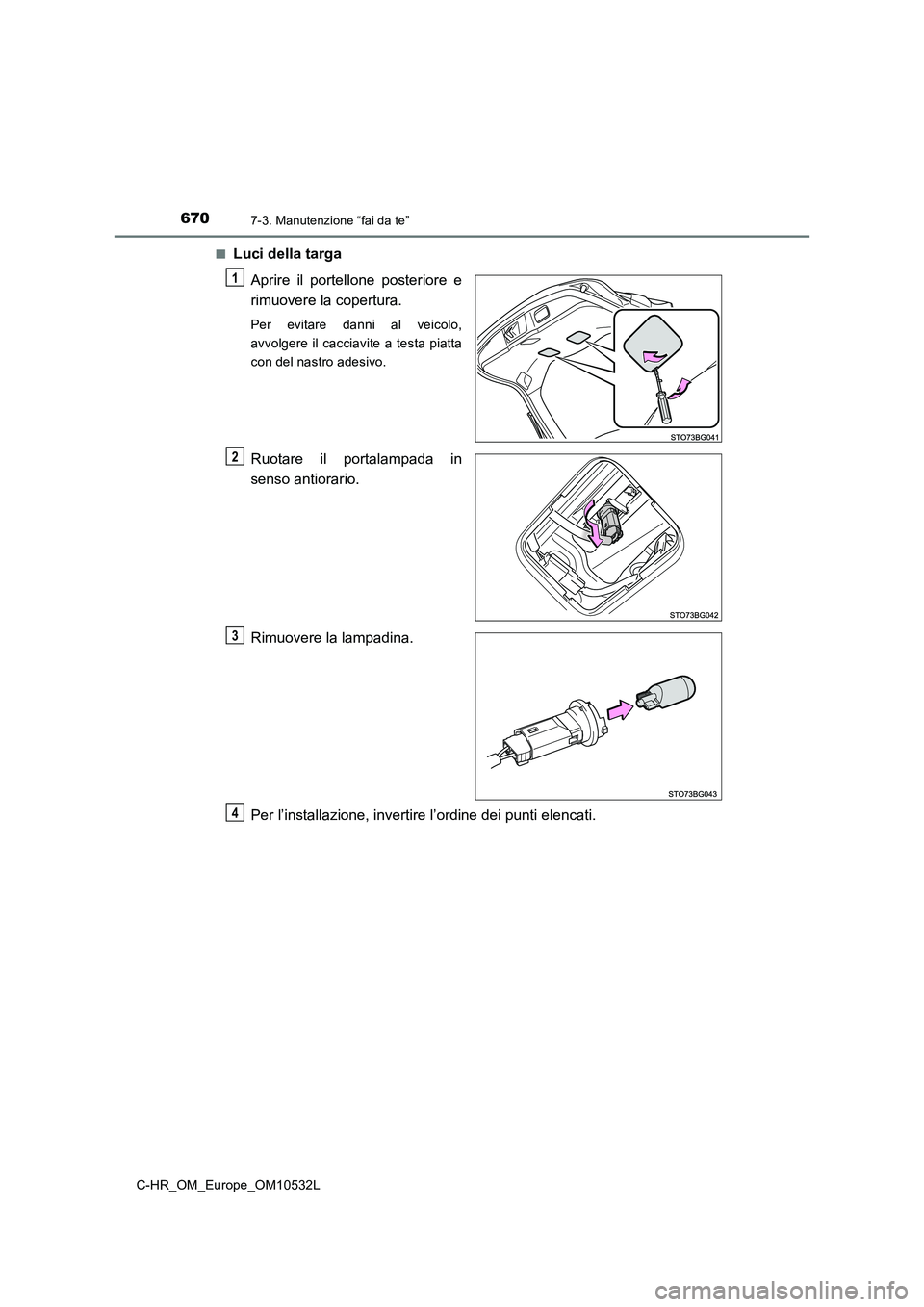

Luci della targa
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4
