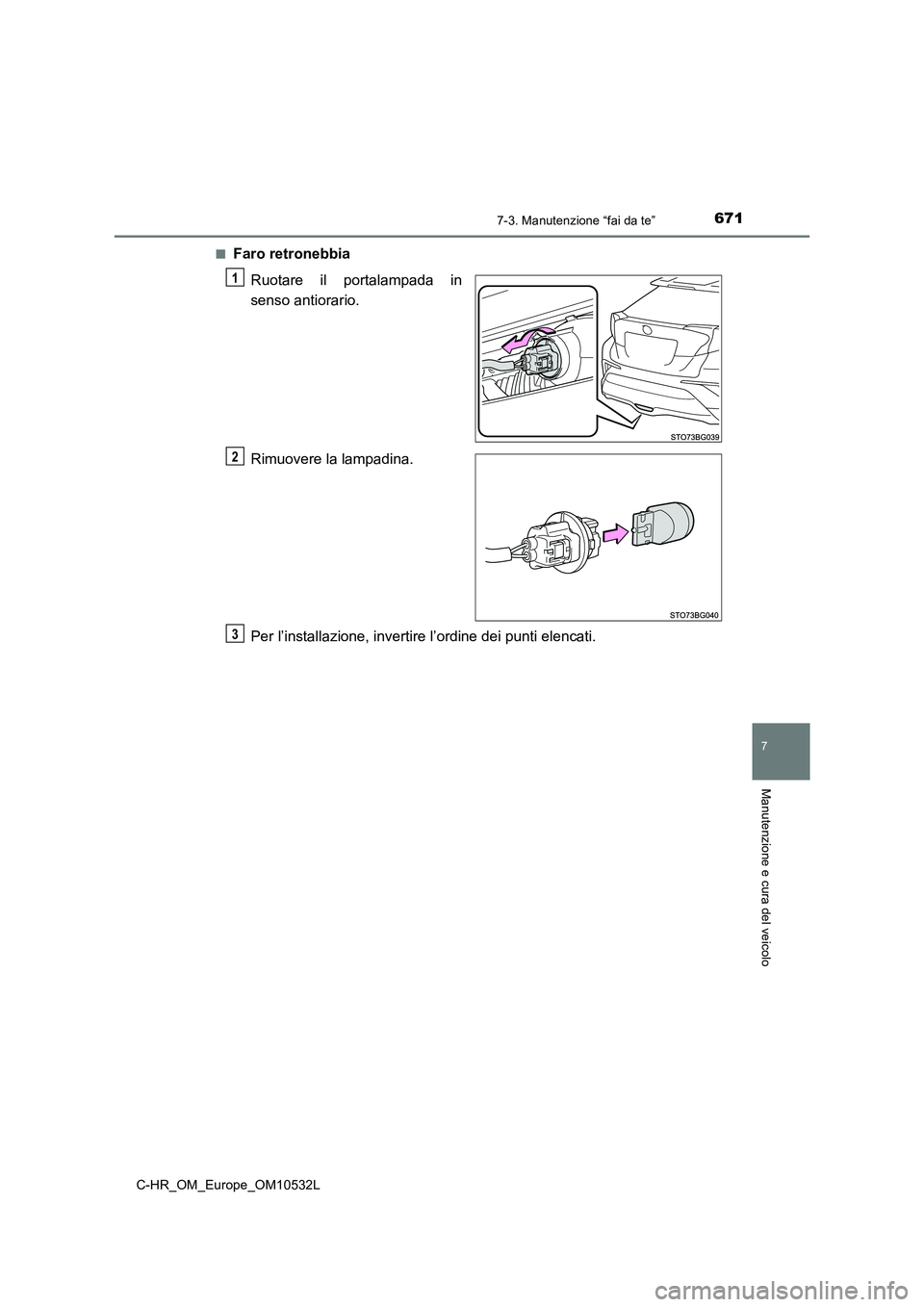

Faro retronebbia
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6727-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L■
Luci degli indicatori di direzione laterali
Inserire un cacciavite a testa
piatta e rilasciare il fermaglio del
coperchio dello specchietto
retrovisore esterno.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rilasciare i fermagli del
coperchio lungo l’intero
perimetro.
Rilasciare il fermaglio sulla parte
posteriore del coperchio e
rimuovere il coperchio.
1
Fermaglio
2
3

6737-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
C-HR_OM_Europe_OM10532L

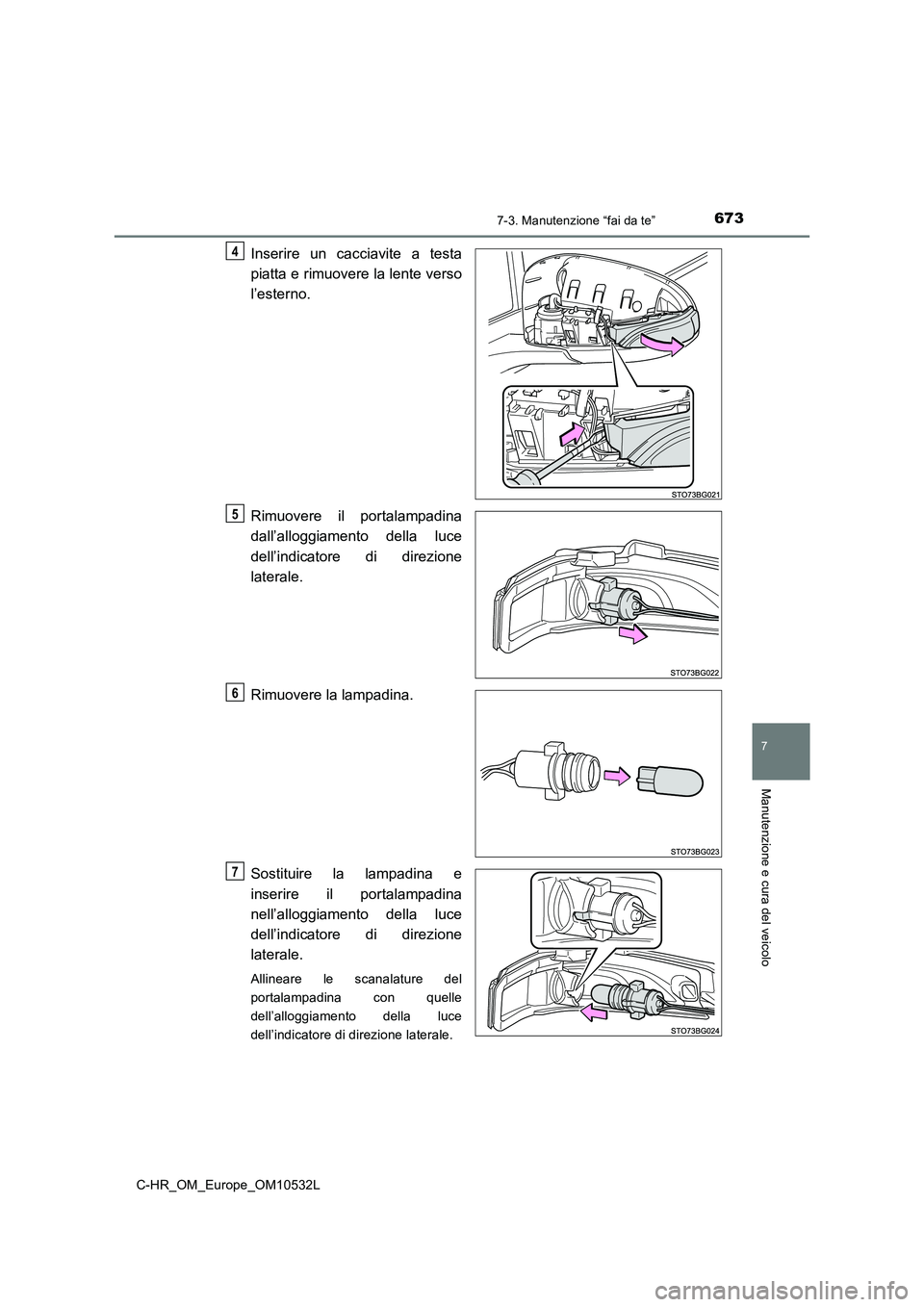

Inserire un cacciavite a testa
piatta e rimuovere la lente verso
l’esterno.
Rimuovere il portalampadina
dall’alloggiamento della luce
dell’indicatore di direzione
laterale.
Rimuovere la lampadina.
Sostituire la lampadina e
inserire il portalampadina
nell’alloggiamento della luce
dell’indicatore di direzione
laterale.
Allineare le scanalature del
portalampadina con quelle
dell’alloggiamento della luce
dell’indicatore di direzione laterale.
4
5
6
7

6747-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L

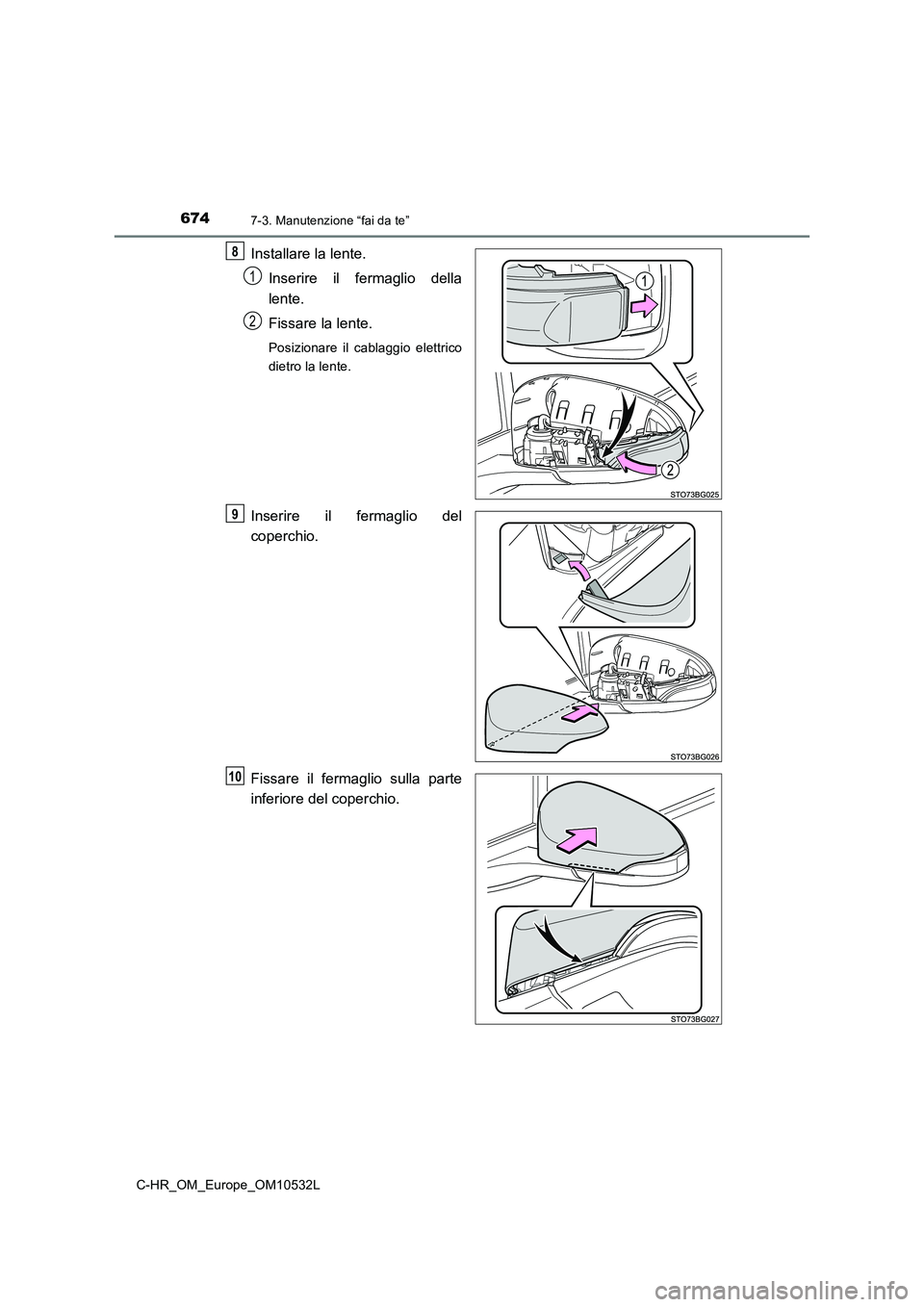

Installare la lente.
Inserire il fermaglio della
lente.
Fissare la lente.
Posizionare il cablaggio elettrico
dietro la lente.
Inserire il fermaglio del
coperchio.
Fissare il fermaglio sulla parte
inferiore del coperchio.
8
1
2
9
10

6757-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
C-HR_OM_Europe_OM10532L

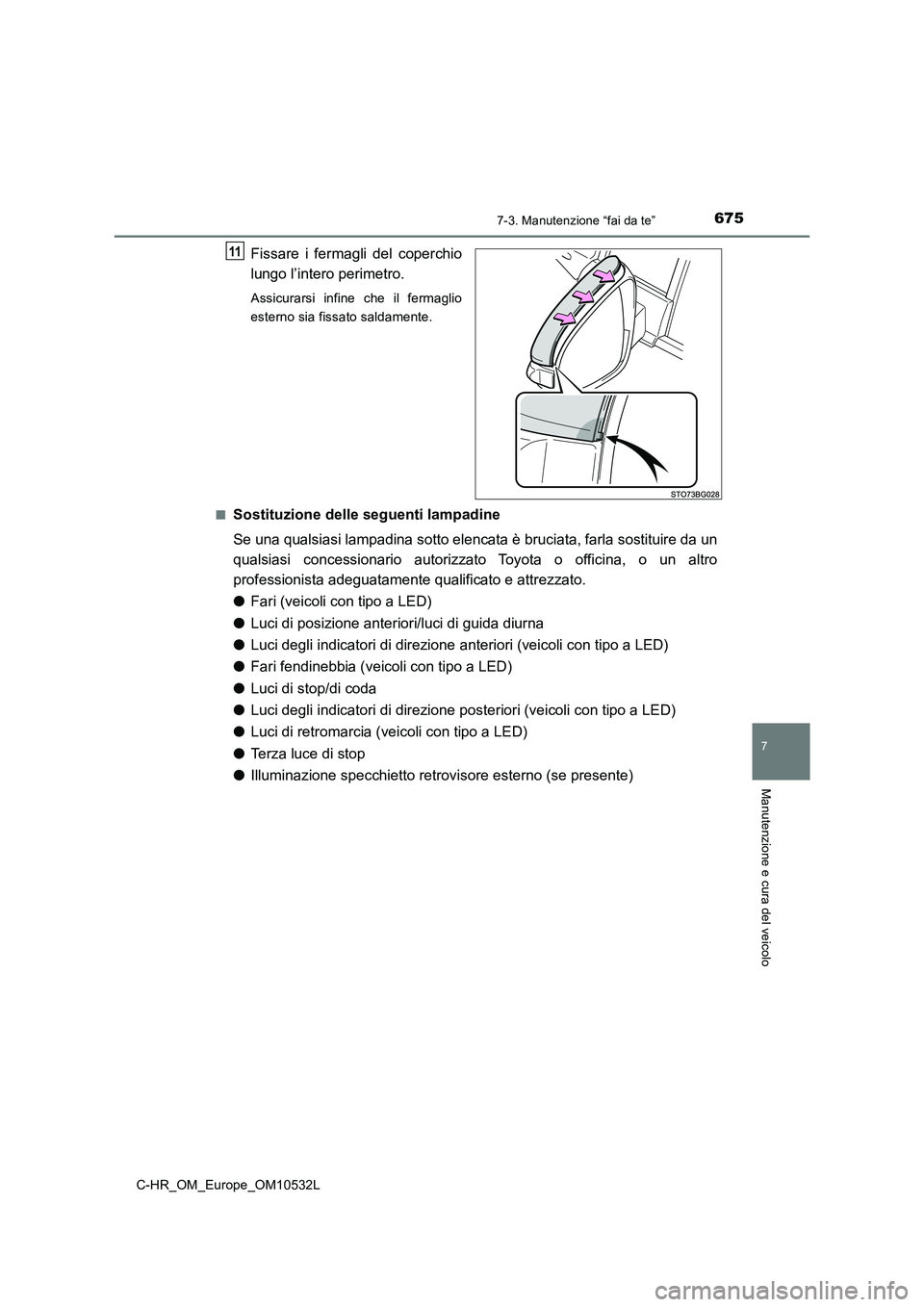

Fissare i fermagli del coperchio
lungo l’intero perimetro.
Assicurarsi infine che il fermaglio
esterno sia fissato saldamente.
■Sostituzione delle seguenti lampadine
Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Fari (veicoli con tipo a LED)
● Luci di posizione anteriori/luci di guida diurna
● Luci degli indicatori di direzione anteriori (veicoli con tipo a LED)
● Fari fendinebbia (veicoli con tipo a LED)
● Luci di stop/di coda
● Luci degli indicatori di direzione posteriori (veicoli con tipo a LED)
● Luci di retromarcia (veicoli con tipo a LED)
● Terza luce di stop
● Illuminazione specchietto retrovisore esterno (se presente)
11

6767-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L

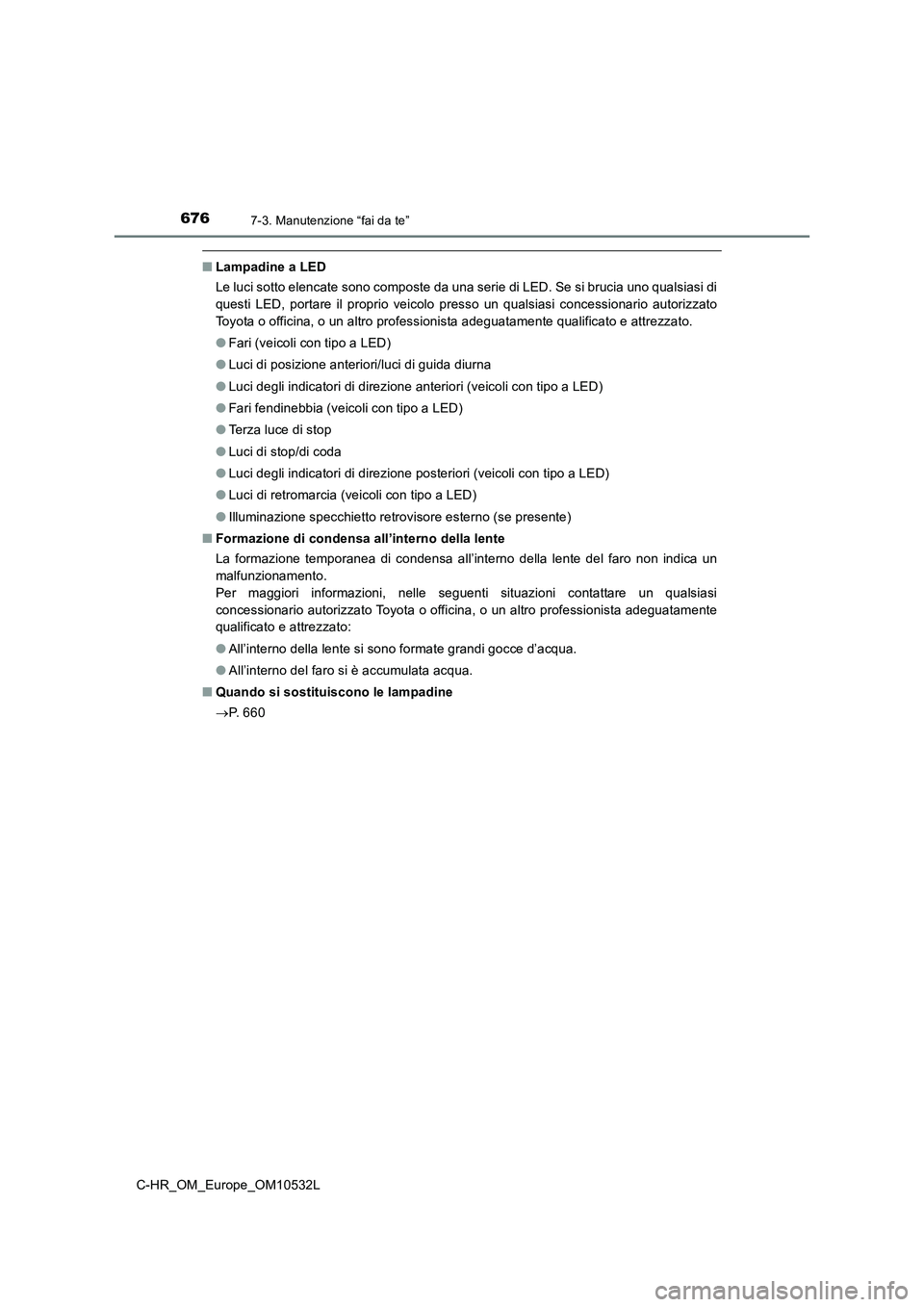

■Lampadine a LED
Le luci sotto elencate sono composte da una serie di LED. Se si brucia uno qualsiasi di
questi LED, portare il proprio veicolo presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Fari (veicoli con tipo a LED)
●Luci di posizione anteriori/luci di guida diurna
●Luci degli indicatori di direzione anteriori (veicoli con tipo a LED)
●Fari fendinebbia (veicoli con tipo a LED)
●Terza luce di stop
●Luci di stop/di coda
●Luci degli indicatori di direzione posteriori (veicoli con tipo a LED)
●Luci di retromarcia (veicoli con tipo a LED)
●Illuminazione specchietto retrovisore esterno (se presente)
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa all’interno della lente del faro non indica un
malfunzionamento.
Per maggiori informazioni, nelle seguenti situazioni contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
P. 6 6 0

6777-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
C-HR_OM_Europe_OM10532L

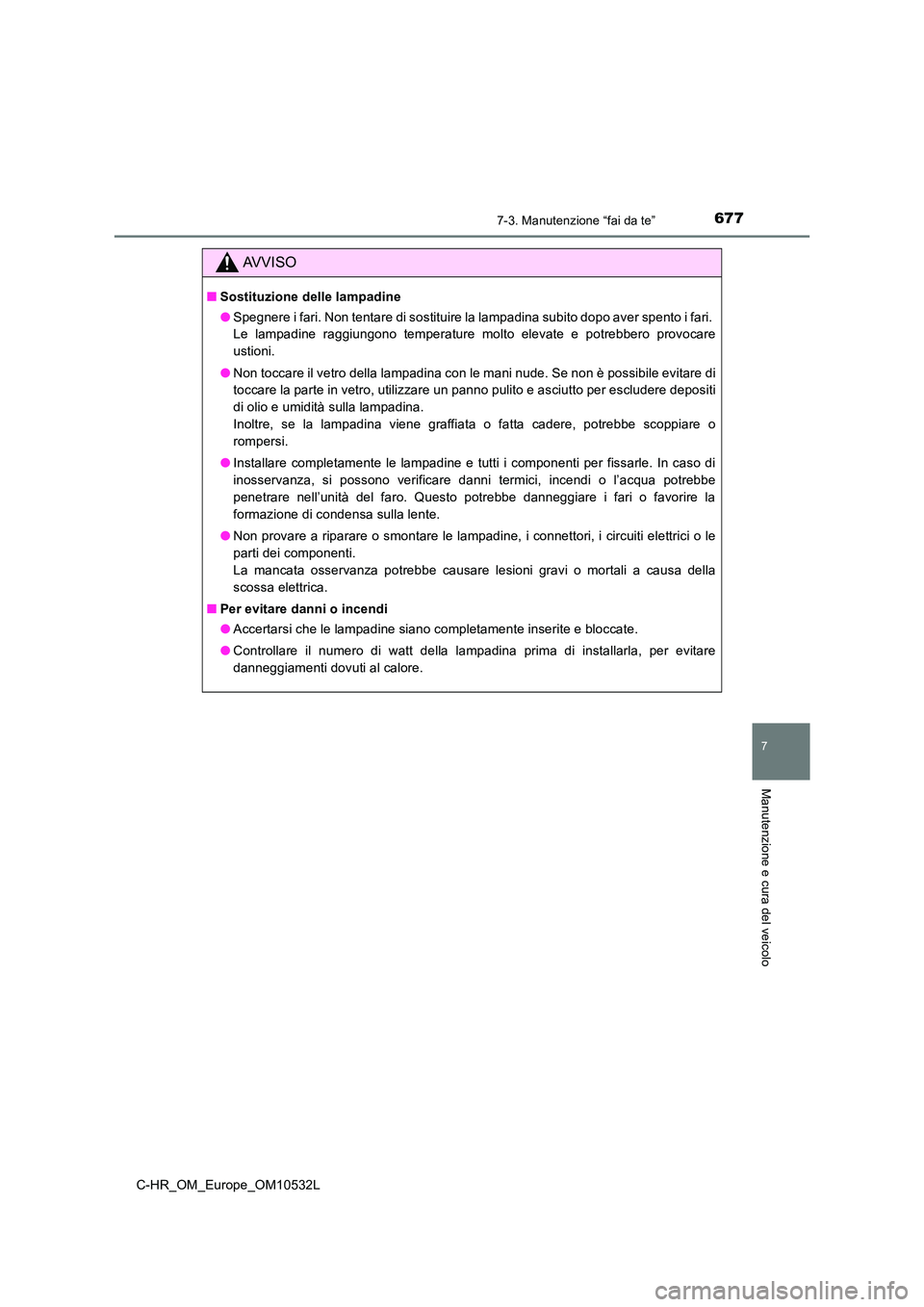

AVVISO
■Sostituzione delle lampadine
● Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
● Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare di
toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere depositi
di olio e umidità sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere, potrebbe scoppiare o
rompersi.
● Installare completamente le lampadine e tutti i componenti per fissarle. In caso di
inosservanza, si possono verificare danni termici, incendi o l’acqua potrebbe
penetrare nell’unità del faro. Questo potrebbe danneggiare i fari o favorire la
formazione di condensa sulla lente.
● Non provare a riparare o smontare le lampadine, i connettori, i circuiti elettrici o le
parti dei componenti.
La mancata osservanza potrebbe causare lesioni gravi o mortali a causa della
scossa elettrica.
■ Per evitare danni o incendi
● Accertarsi che le lampadine siano completamente inserite e bloccate.
● Controllare il numero di watt della lampadina prima di installarla, per evitare
danneggiamenti dovuti al calore.

6787-3. Manutenzione “fai da te”
C-HR_OM_Europe_OM10532L

679

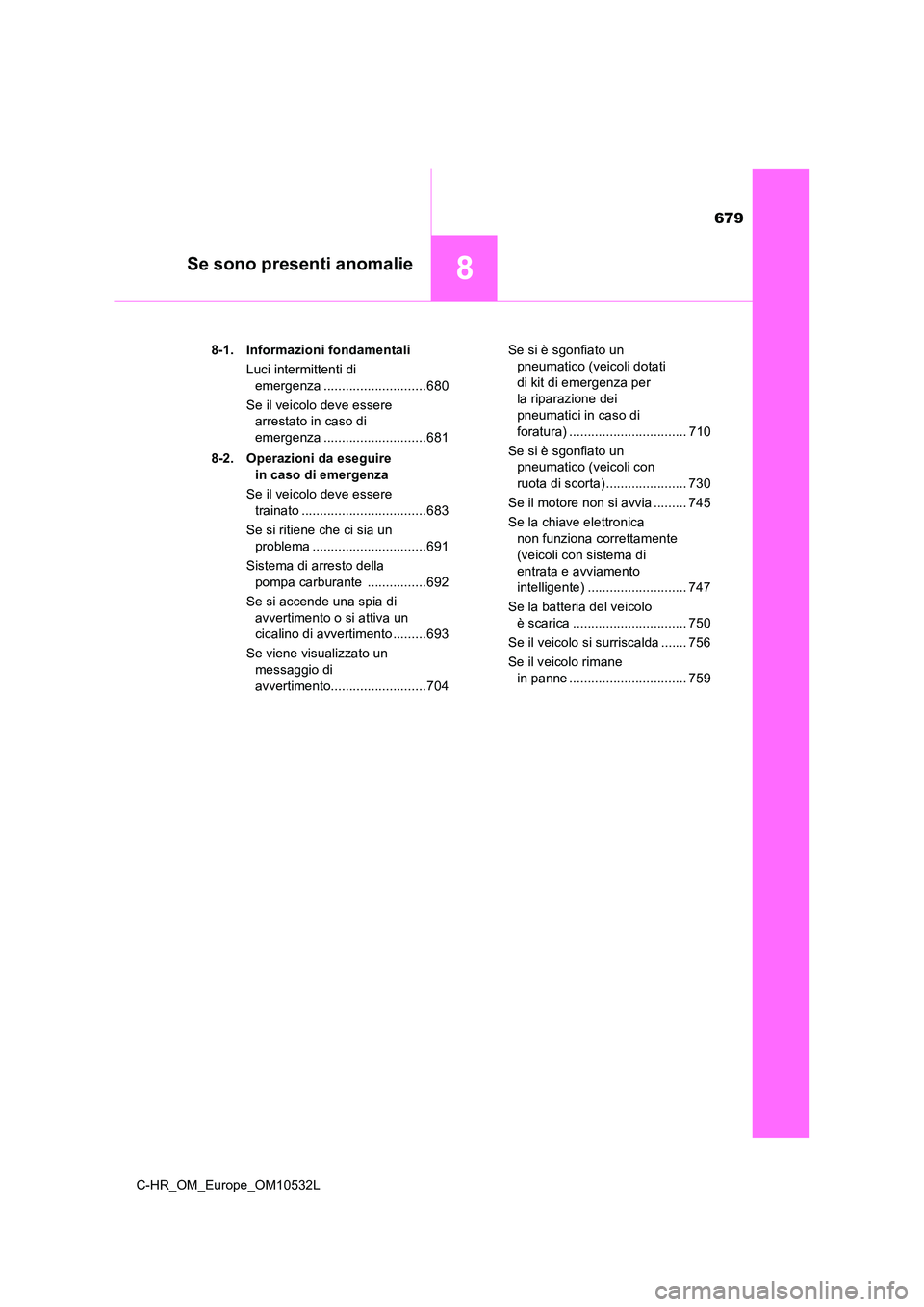

8Se sono presenti anomalie
C-HR_OM_Europe_OM10532L
8-1. Informazioni fondamentali
Luci intermittenti di
emergenza ............................680
Se il veicolo deve essere
arrestato in caso di
emergenza ............................681
8-2. Operazioni da eseguire
in caso di emergenza
Se il veicolo deve essere
trainato ..................................683
Se si ritiene che ci sia un
problema ...............................691
Sistema di arresto della
pompa carburante ................692
Se si accende una spia di
avvertimento o si attiva un
cicalino di avvertimento .........693
Se viene visualizzato un
messaggio di
avvertimento..........................704
Se si è sgonfiato un
pneumatico (veicoli dotati
di kit di emergenza per
la riparazione dei
pneumatici in caso di
foratura) ................................ 710
Se si è sgonfiato un
pneumatico (veicoli con
ruota di scorta) ...................... 730
Se il motore non si avvia ......... 745
Se la chiave elettronica
non funziona correttamente
(veicoli con sistema di
entrata e avviamento
intelligente) ........................... 747
Se la batteria del veicolo
è scarica ............................... 750
Se il veicolo si surriscalda ....... 756
Se il veicolo rimane
in panne ................................ 759

6808-1. Informazioni fondamentali
C-HR_OM_Europe_OM10532L

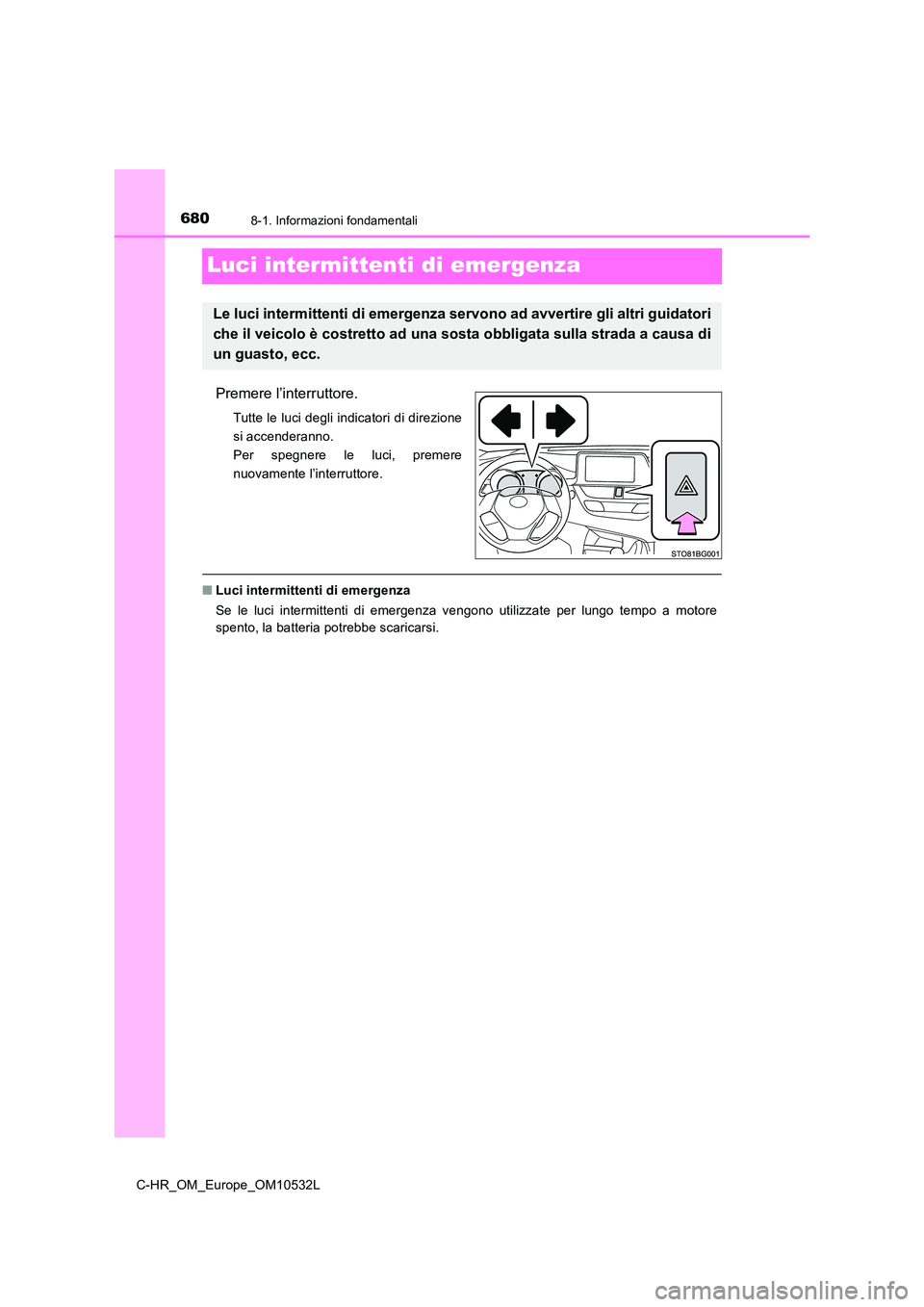

Luci intermittenti di emergenza
Premere l’interruttore.
Tutte le luci degli indicatori di direzione
si accenderanno.
Per spegnere le luci, premere
nuovamente l’interruttore.
■ Luci intermittenti di emergenza
Se le luci intermittenti di emergenza vengono utilizzate per lungo tempo a motore
spento, la batteria potrebbe scaricarsi.
Le luci intermittenti di emergenza servono ad avvertire gli altri guidatori
che il veicolo è costretto ad una so sta obbligata sulla strada a causa di
un guasto, ecc.
