6918-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
C-HR_OM_Europe_OM10532L

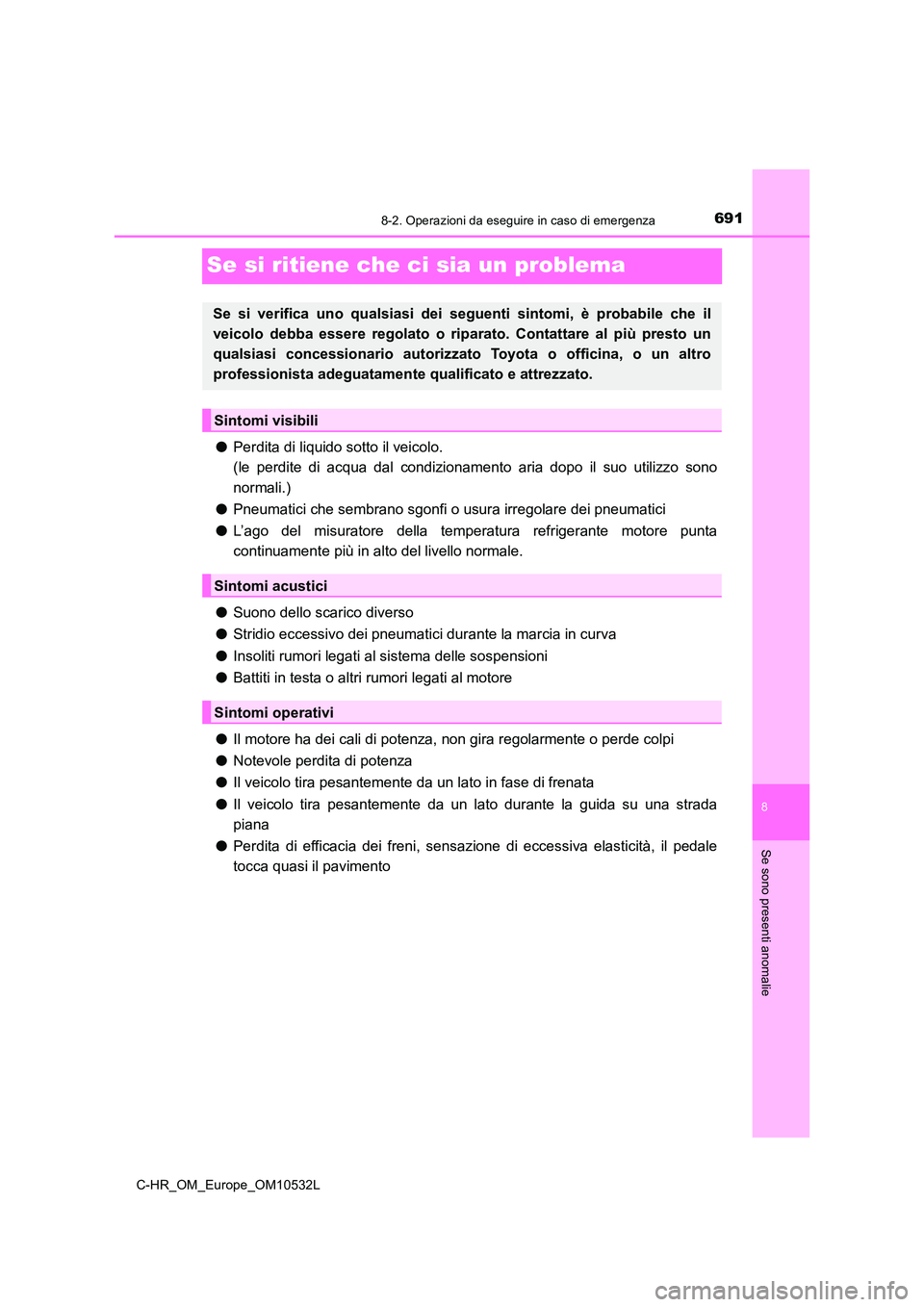

Se si ritiene che ci sia un problema
●Perdita di liquido sotto il veicolo.
(le perdite di acqua dal condizionamento aria dopo il suo utilizzo sono
normali.)
● Pneumatici che sembrano sgonfi o usura irregolare dei pneumatici
● L’ago del misuratore della temperatura refrigerante motore punta
continuamente più in alto del livello normale.
● Suono dello scarico diverso
● Stridio eccessivo dei pneumatici durante la marcia in curva
● Insoliti rumori legati al sistema delle sospensioni
● Battiti in testa o altri rumori legati al motore
● Il motore ha dei cali di potenza, non gira regolarmente o perde colpi
● Notevole perdita di potenza
● Il veicolo tira pesantemente da un lato in fase di frenata
● Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
● Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare al più presto un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

6928-2. Operazioni da eseguire in caso di emergenza
C-HR_OM_Europe_OM10532L

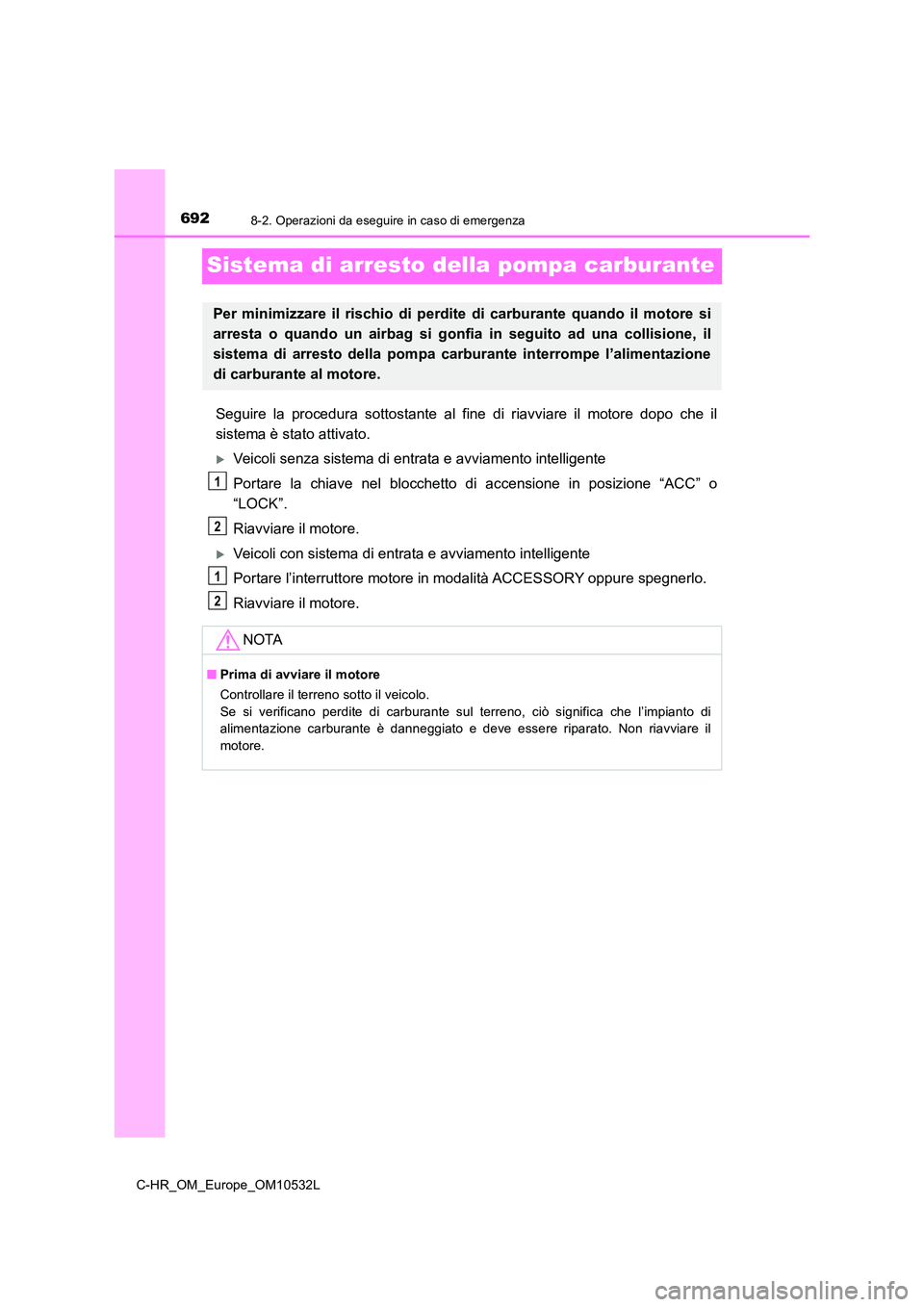

Sistema di arresto della pompa carburante
Seguire la procedura sottostante al fine di riavviare il motore dopo che il
sistema è stato attivato.
Veicoli senza sistema di entrata e avviamento intelligente
Portare la chiave nel blocchetto di accensione in posizione “ACC” o
“LOCK”.
Riavviare il motore.
Veicoli con sistema di entrata e avviamento intelligente
Portare l’interruttore motore in modalità ACCESSORY oppure spegnerlo.
Riavviare il motore.
Per minimizzare il rischio di perdite di carburante quando il motore si
arresta o quando un airbag si gonfia in seguito ad una collisione, il
sistema di arresto della pompa car burante interrompe l’alimentazione
di carburante al motore.
NOTA
■ Prima di avviare il motore
Controllare il terreno sotto il veicolo.
Se si verificano perdite di carburante sul terreno, ciò significa che l’impianto di
alimentazione carburante è danneggiato e deve essere riparato. Non riavviare il
motore.
1
2
1
2

6938-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
C-HR_OM_Europe_OM10532L

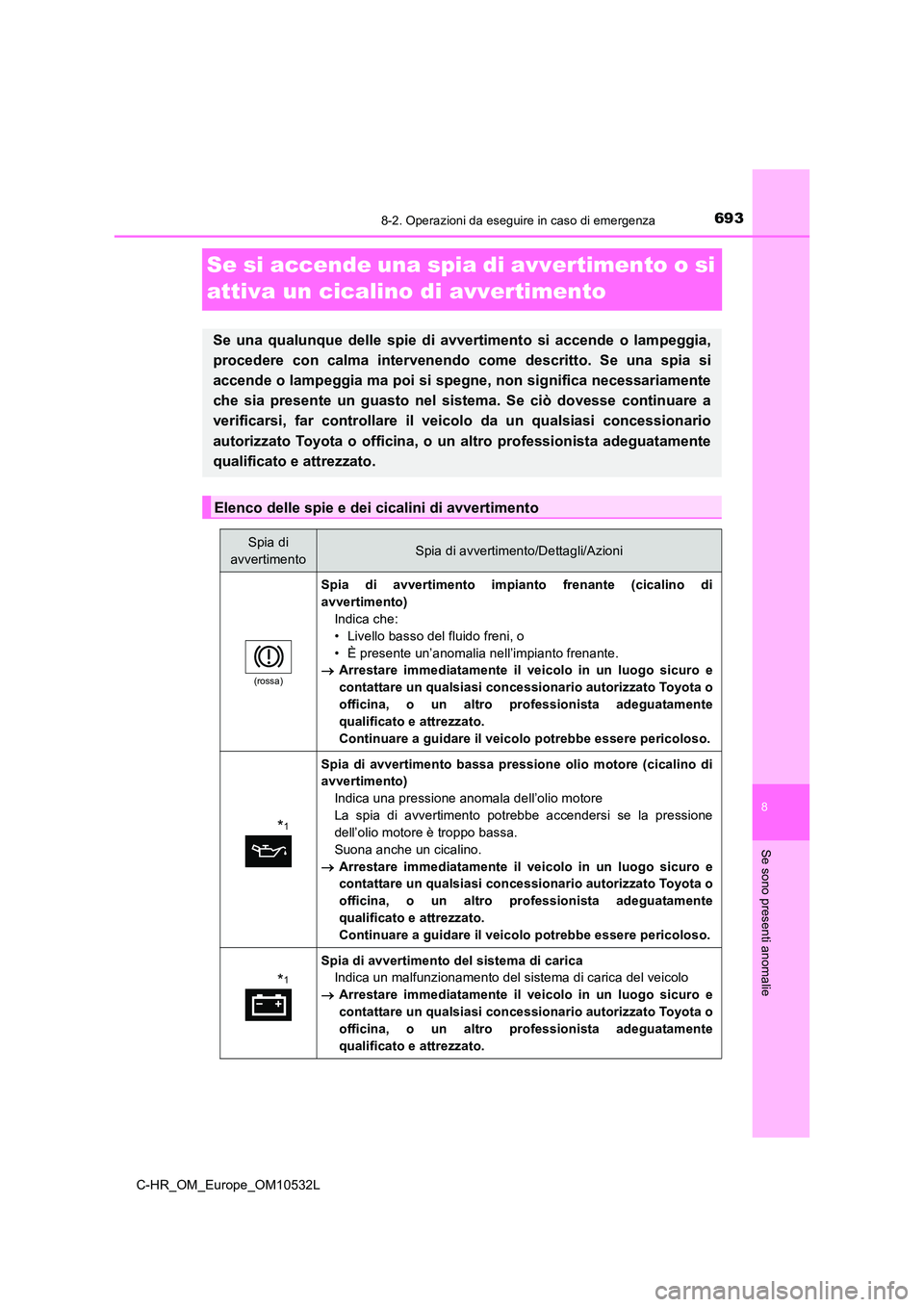

Se si accende una spia di avvertimento o si
attiva un cicalino di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeggia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia ma poi si spegne, non significa necessariamente
che sia presente un guasto nel sistema. Se ciò dovesse continuare a
verificarsi, far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Elenco delle spie e dei cicalini di avvertimento
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
(rossa)
Spia di avvertimento impianto frenante (cicalino di
avvertimento)
Indica che:
• Livello basso del fluido freni, o
• È presente un’anomalia nell’impianto frenante.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Continuare a guidare il veicolo potrebbe essere pericoloso.
*1
Spia di avvertimento bassa pressione olio motore (cicalino di
avvertimento)
Indica una pressione anomala dell’olio motore
La spia di avvertimento potrebbe accendersi se la pressione
dell’olio motore è troppo bassa.
Suona anche un cicalino.
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Continuare a guidare il veicolo potrebbe essere pericoloso.
*1
Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del veicolo
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.

6948-2. Operazioni da eseguire in caso di emergenza
C-HR_OM_Europe_OM10532L

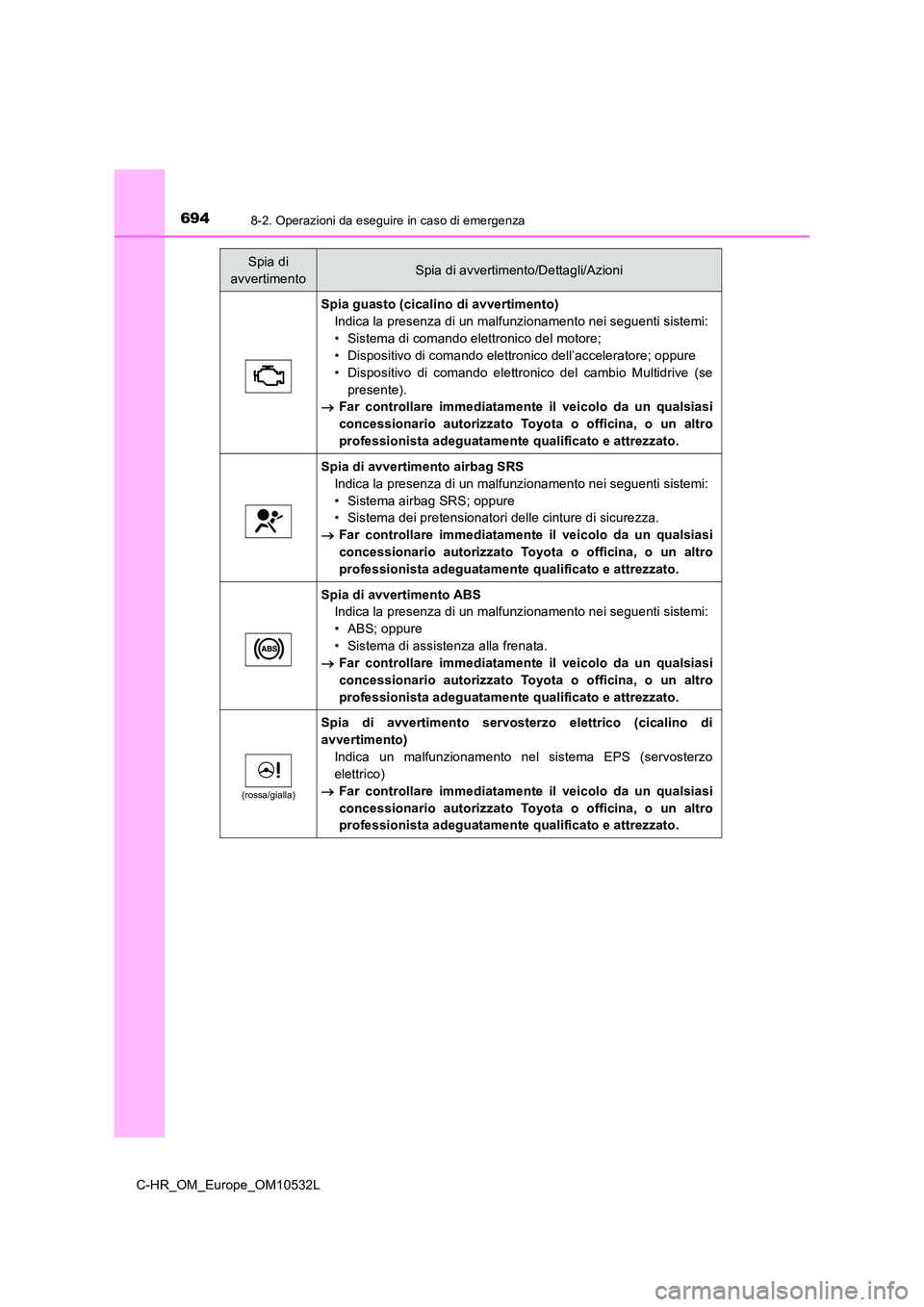

Spia guasto (cicalino di avvertimento)
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell’acceleratore; oppure
• Dispositivo di comando elettronico del cambio Multidrive (se
presente).
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(rossa/gialla)
Spia di avvertimento servosterzo elettrico (cicalino di
avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

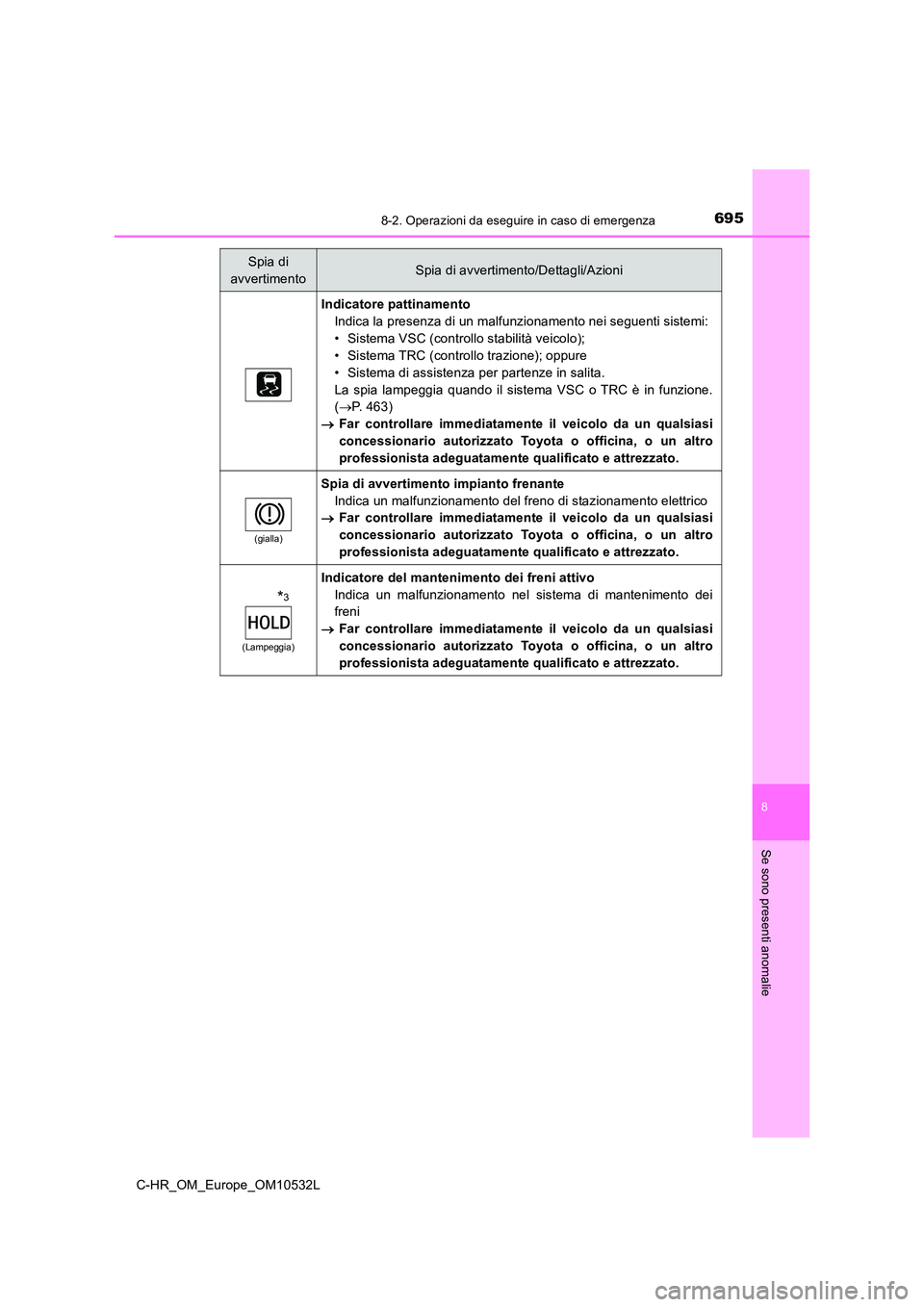

6958-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
C-HR_OM_Europe_OM10532L
Indicatore pattinamento
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC (controllo stabilità veicolo);
• Sistema TRC (controllo trazione); oppure
• Sistema di assistenza per partenze in salita.
La spia lampeggia quando il sistema VSC o TRC è in funzione.
( P. 463)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(gialla)
Spia di avvertimento impianto frenante
Indica un malfunzionamento del freno di stazionamento elettrico
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
*3
(Lampeggia)
Indicatore del mantenimento dei freni attivo
Indica un malfunzionamento nel sistema di mantenimento dei
freni
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6968-2. Operazioni da eseguire in caso di emergenza
C-HR_OM_Europe_OM10532L

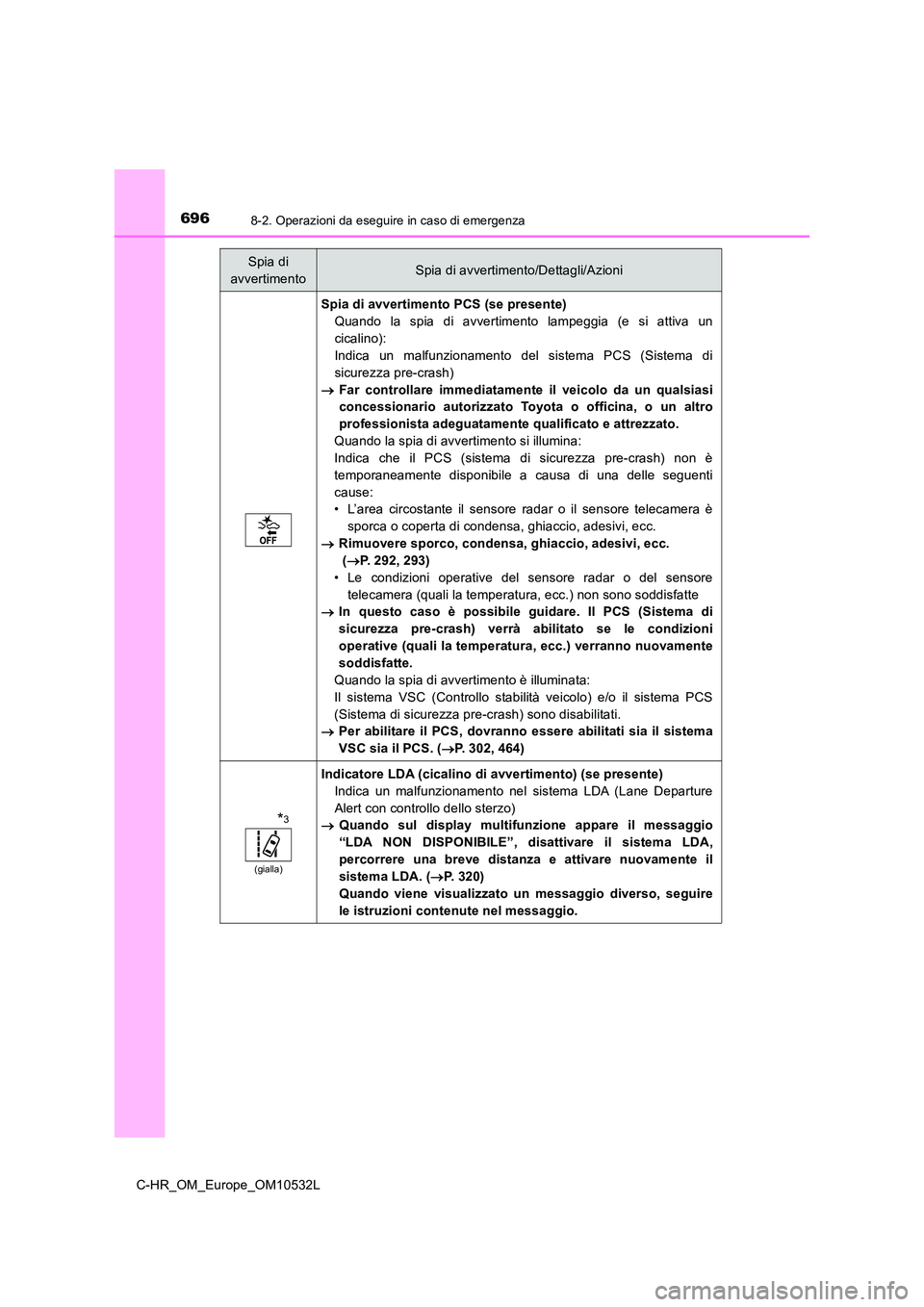

Spia di avvertimento PCS (se presente)
Quando la spia di avvertimento lampeggia (e si attiva un
cicalino):
Indica un malfunzionamento del sistema PCS (Sistema di
sicurezza pre-crash)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Quando la spia di avvertimento si illumina:
Indica che il PCS (sistema di sicurezza pre-crash) non è
temporaneamente disponibile a causa di una delle seguenti
cause:
• L’area circostante il sensore radar o il sensore telecamera è
sporca o coperta di condensa, ghiaccio, adesivi, ecc.
 Rimuovere sporco, condensa, ghiaccio, adesivi, ecc.
( P. 292, 293)
• Le condizioni operative del sensore radar o del sensore
telecamera (quali la temperatura, ecc.) non sono soddisfatte
 In questo caso è possibile guidare. Il PCS (Sistema di
sicurezza pre-crash) verrà abilitato se le condizioni
operative (quali la temperatura, ecc.) verranno nuovamente
soddisfatte.
Quando la spia di avvertimento è illuminata:
Il sistema VSC (Controllo stabilità veicolo) e/o il sistema PCS
(Sistema di sicurezza pre-crash) sono disabilitati.
 Per abilitare il PCS, dovranno essere abilitati sia il sistema
VSC sia il PCS. ( P. 302, 464)
*3
(gialla)
Indicatore LDA (cicalino di avvertimento) (se presente)
Indica un malfunzionamento nel sistema LDA (Lane Departure
Alert con controllo dello sterzo)
 Quando sul display multifunzione appare il messaggio
“LDA NON DISPONIBILE”, disattivare il sistema LDA,
percorrere una breve distanza e attivare nuovamente il
sistema LDA. ( P. 3 2 0 )
Quando viene visualizzato un messaggio diverso, seguire
le istruzioni contenute nel messaggio.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

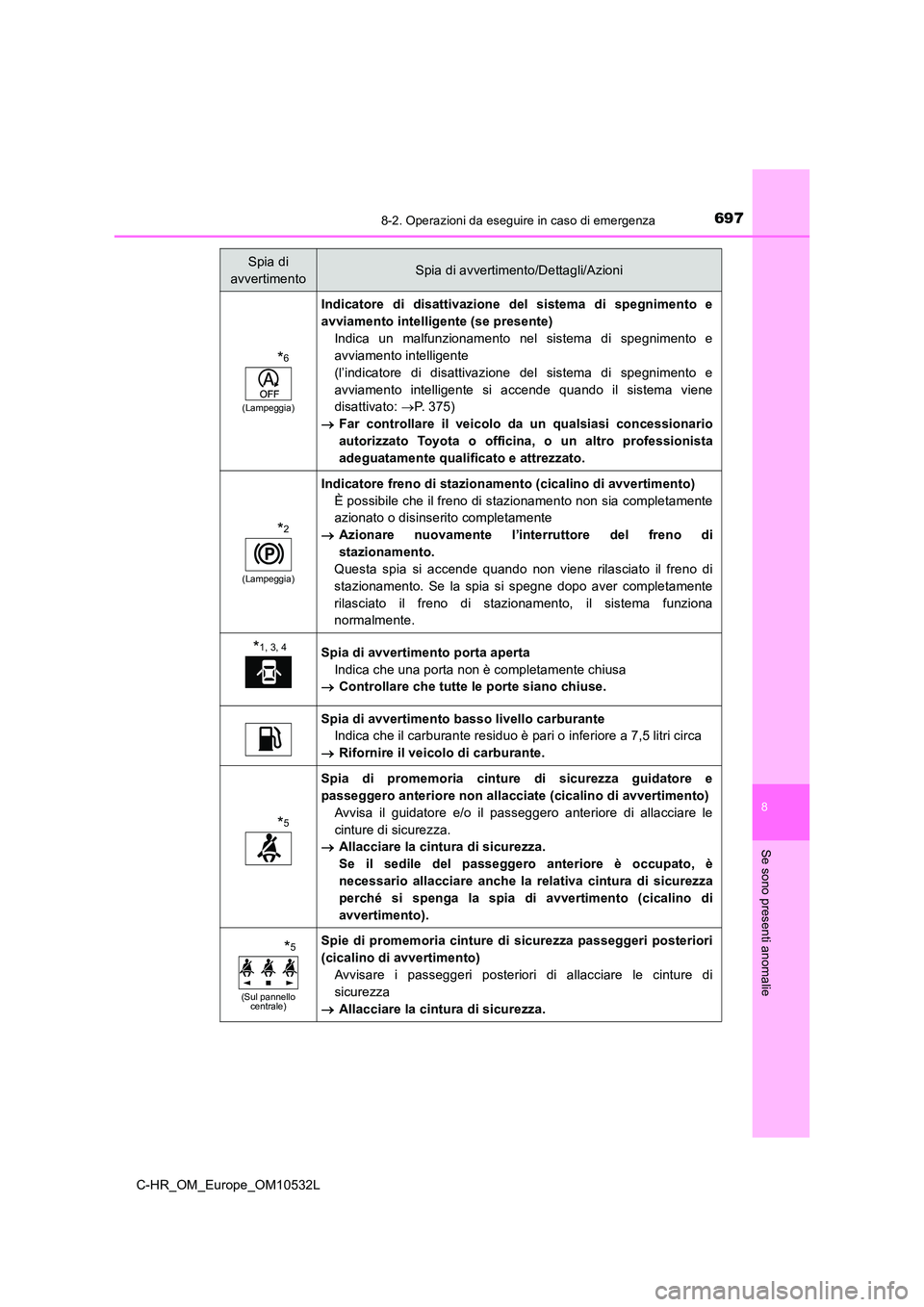

6978-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
C-HR_OM_Europe_OM10532L
*6
(Lampeggia)
Indicatore di disattivazione del sistema di spegnimento e
avviamento intelligente (se presente)
Indica un malfunzionamento nel sistema di spegnimento e
avviamento intelligente
(l’indicatore di disattivazione del sistema di spegnimento e
avviamento intelligente si accende quando il sistema viene
disattivato: P. 375)
 Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2
(Lampeggia)
Indicatore freno di stazionamento (cicalino di avvertimento)
È possibile che il freno di stazionamento non sia completamente
azionato o disinserito completamente
 Azionare nuovamente l’interruttore del freno di
stazionamento.
Questa spia si accende quando non viene rilasciato il freno di
stazionamento. Se la spia si spegne dopo aver completamente
rilasciato il freno di stazionamento, il sistema funziona
normalmente.
*1, 3, 4Spia di avvertimento porta aperta
Indica che una porta non è completamente chiusa
 Controllare che tutte le porte siano chiuse.
Spia di avvertimento basso livello carburante
Indica che il carburante residuo è pari o inferiore a 7,5 litri circa
 Rifornire il veicolo di carburante.
*5
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di avvertimento)
Avvisa il guidatore e/o il passeggero anteriore di allacciare le
cinture di sicurezza.
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è
necessario allacciare anche la relativa cintura di sicurezza
perché si spenga la spia di avvertimento (cicalino di
avvertimento).
*5
(Sul pannello centrale)
Spie di promemoria cinture di sicurezza passeggeri posteriori
(cicalino di avvertimento)
Avvisare i passeggeri posteriori di allacciare le cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6988-2. Operazioni da eseguire in caso di emergenza
C-HR_OM_Europe_OM10532L

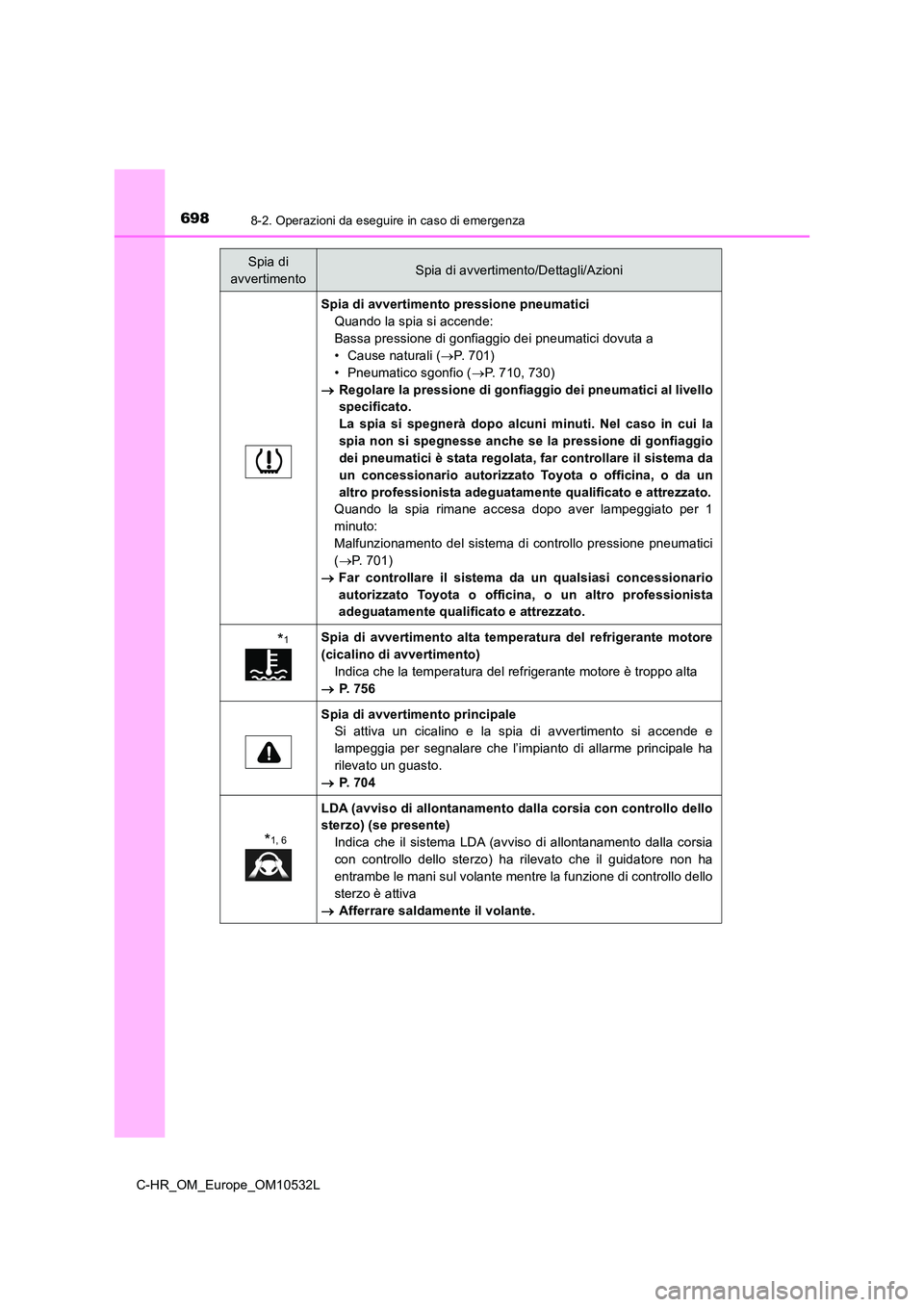

Spia di avvertimento pressione pneumatici
Quando la spia si accende:
Bassa pressione di gonfiaggio dei pneumatici dovuta a
• Cause naturali ( P. 7 0 1 )
• Pneumatico sgonfio ( P. 710, 730)
 Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Quando la spia rimane accesa dopo aver lampeggiato per 1
minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
( P. 701)
 Far controllare il sistema da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*1Spia di avvertimento alta temperatura del refrigerante motore
(cicalino di avvertimento)
Indica che la temperatura del refrigerante motore è troppo alta
 P. 7 5 6
Spia di avvertimento principale
Si attiva un cicalino e la spia di avvertimento si accende e
lampeggia per segnalare che l’impianto di allarme principale ha
rilevato un guasto.
 P. 7 0 4
*1, 6
LDA (avviso di allontanamento dalla corsia con controllo dello
sterzo) (se presente)
Indica che il sistema LDA (avviso di allontanamento dalla corsia
con controllo dello sterzo) ha rilevato che il guidatore non ha
entrambe le mani sul volante mentre la funzione di controllo dello
sterzo è attiva
 Afferrare saldamente il volante.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6998-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
C-HR_OM_Europe_OM10532L

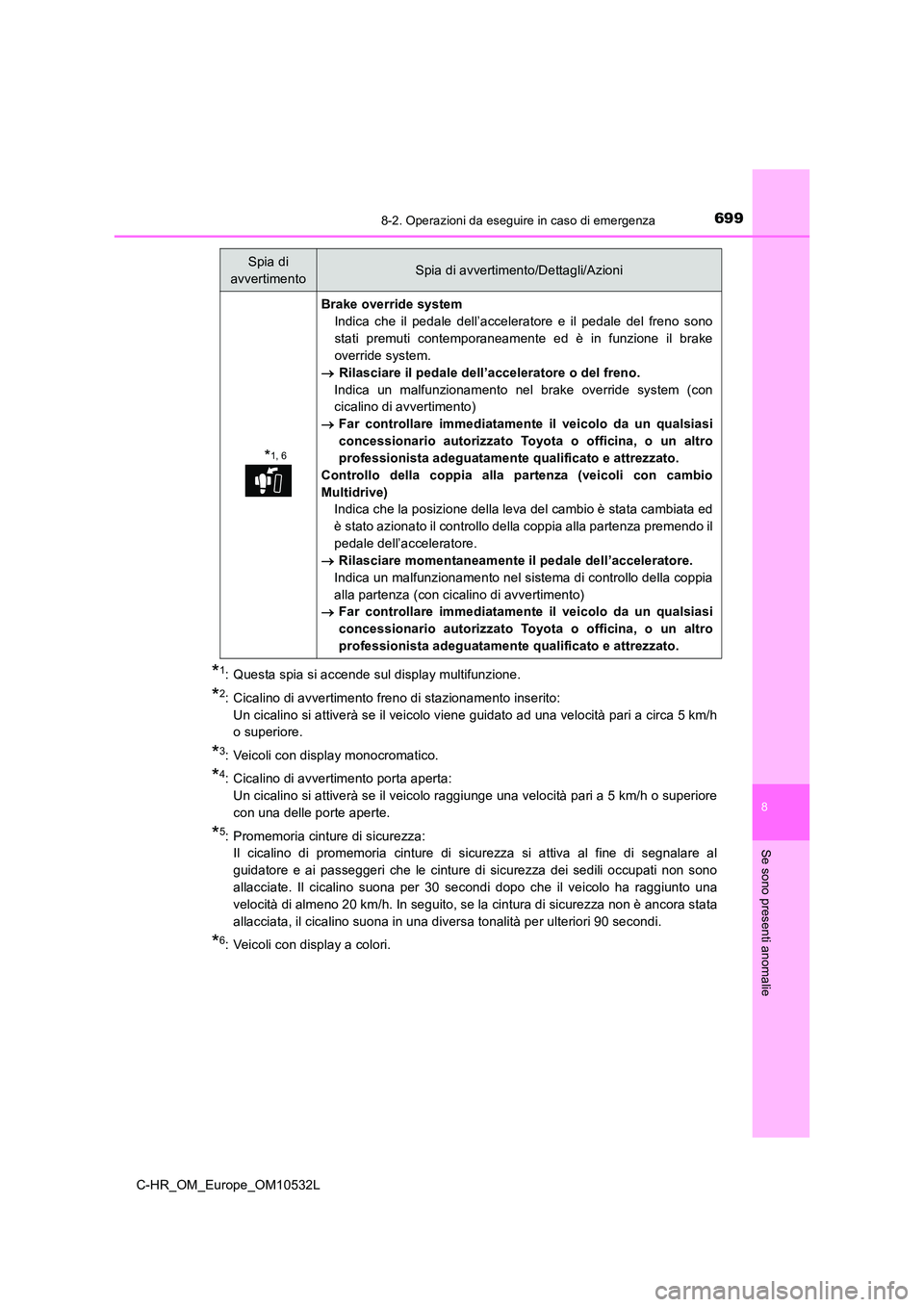

*1: Questa spia si accende sul display multifunzione.
*2: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiverà se il veicolo viene guidato ad una velocità pari a circa 5 km/h
o superiore.
*3: Veicoli con display monocromatico.
*4: Cicalino di avvertimento porta aperta:
Un cicalino si attiverà se il veicolo raggiunge una velocità pari a 5 km/h o superiore
con una delle porte aperte.
*5: Promemoria cinture di sicurezza:
Il cicalino di promemoria cinture di sicurezza si attiva al fine di segnalare al
guidatore e ai passeggeri che le cinture di sicurezza dei sedili occupati non sono
allacciate. Il cicalino suona per 30 secondi dopo che il veicolo ha raggiunto una
velocità di almeno 20 km/h. In seguito, se la cintura di sicurezza non è ancora stata
allacciata, il cicalino suona in una diversa tonalità per ulteriori 90 secondi.
*6: Veicoli con display a colori.
*1, 6
Brake override system
Indica che il pedale dell’acceleratore e il pedale del freno sono
stati premuti contemporaneamente ed è in funzione il brake
override system.
 Rilasciare il pedale dell’acceleratore o del freno.
Indica un malfunzionamento nel brake override system (con
cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Controllo della coppia alla partenza (veicoli con cambio
Multidrive)
Indica che la posizione della leva del cambio è stata cambiata ed
è stato azionato il controllo della coppia alla partenza premendo il
pedale dell’acceleratore.
 Rilasciare momentaneamente il pedale dell’acceleratore.
Indica un malfunzionamento nel sistema di controllo della coppia
alla partenza (con cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

7008-2. Operazioni da eseguire in caso di emergenza
C-HR_OM_Europe_OM10532L

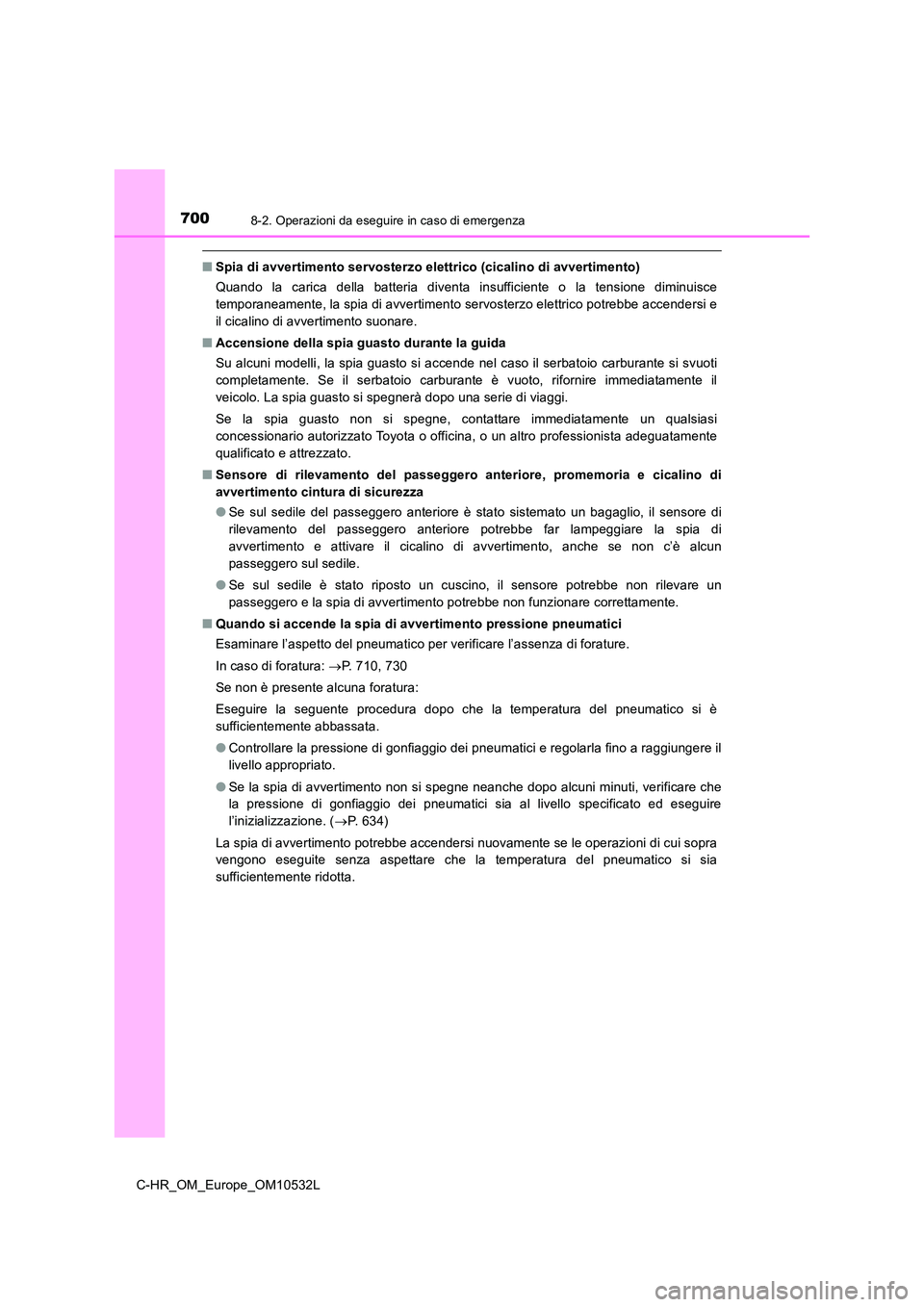

■Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria diventa insufficiente o la tensione diminuisce
temporaneamente, la spia di avvertimento servosterzo elettrico potrebbe accendersi e
il cicalino di avvertimento suonare.
■ Accensione della spia guasto durante la guida
Su alcuni modelli, la spia guasto si accende nel caso il serbatoio carburante si svuoti
completamente. Se il serbatoio carburante è vuoto, rifornire immediatamente il
veicolo. La spia guasto si spegnerà dopo una serie di viaggi.
Se la spia guasto non si spegne, contattare immediatamente un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
■ Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di
avvertimento cintura di sicurezza
● Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il sensore di
rilevamento del passeggero anteriore potrebbe far lampeggiare la spia di
avvertimento e attivare il cicalino di avvertimento, anche se non c’è alcun
passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare correttamente.
■ Quando si accende la spia di avvertimento pressione pneumatici
Esaminare l’aspetto del pneumatico per verificare l’assenza di forature.
In caso di foratura: P. 710, 730
Se non è presente alcuna foratura:
Eseguire la seguente procedura dopo che la temperatura del pneumatico si è
sufficientemente abbassata.
● Controllare la pressione di gonfiaggio dei pneumatici e regolarla fino a raggiungere il
livello appropriato.
● Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che
la pressione di gonfiaggio dei pneumatici sia al livello specificato ed eseguire
l’inizializzazione. ( P. 6 3 4 )
La spia di avvertimento potrebbe accendersi nuovamente se le operazioni di cui sopra
vengono eseguite senza aspettare che la temperatura del pneumatico si sia
sufficientemente ridotta.
