TOYOTA C-HR 2017 Manuale duso (in Italian)

761
9Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L9-1. Caratteristiche
Dati di manutenzione
(carburante,
livello dell’olio, ecc.) .............. 762
Informazioni sul carburante ..... 774
9-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 776
9-3. Inizializzazione
Elementi da inizializzare.......... 789

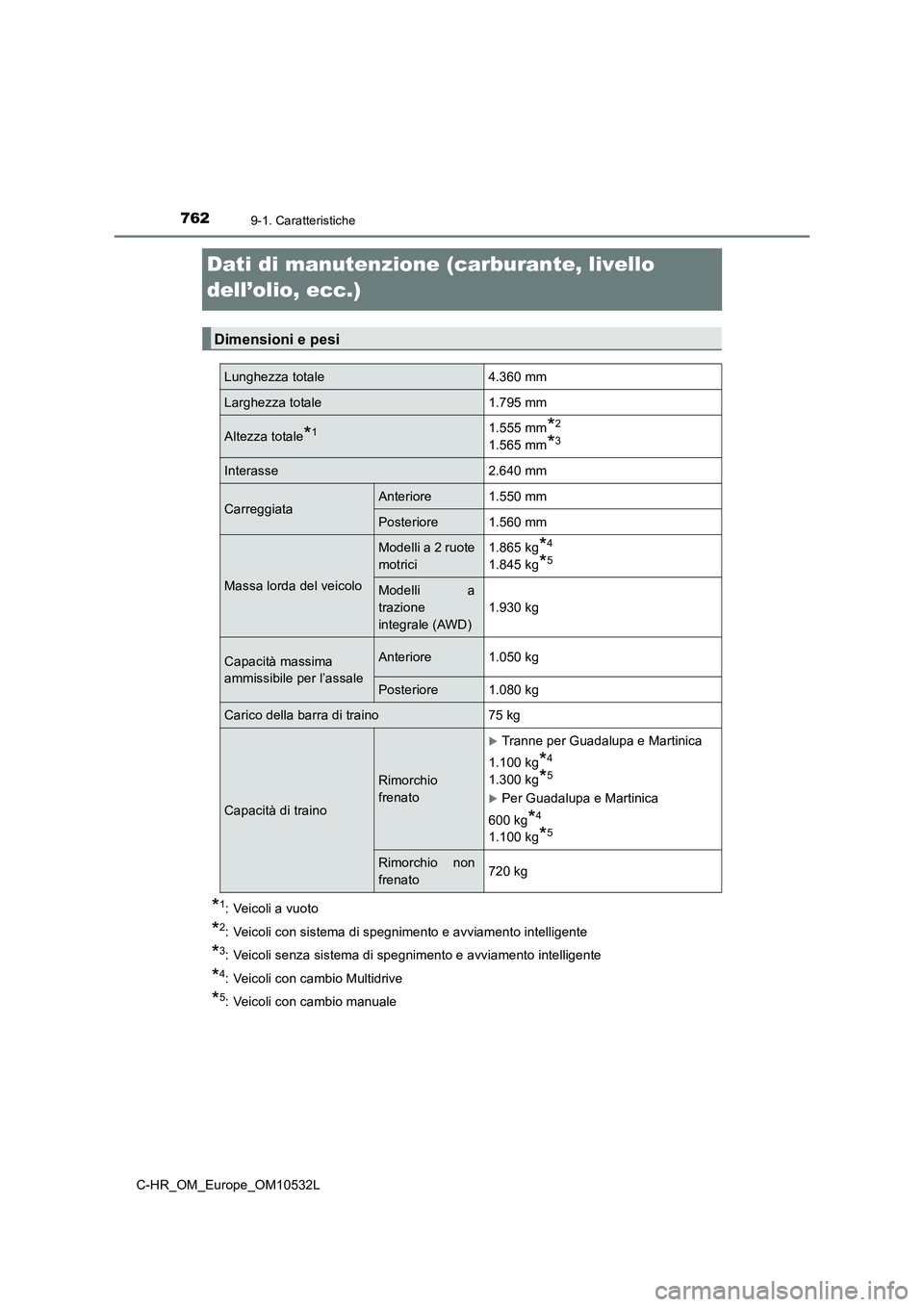

7629-1. Caratteristiche
C-HR_OM_Europe_OM10532L
Dati di manutenzione (carburante, livello
dell’olio, ecc.)
*1: Veicoli a vuoto
*2: Veicoli con sistema di spegnimento e avviamento intelligente
*3: Veicoli senza sistema di spegnimento e avviamento intelligente
*4: Veicoli con cambio Multidrive
*5: Veicoli con cambio manuale
Dimensioni e pesi
Lunghezza totale 4.360 mm
Larghezza totale 1.795 mm
Altezza totale*11.555 mm*2
1.565 mm*3
Interasse 2.640 mm
CarreggiataAnteriore 1.550 mm
Posteriore 1.560 mm
Massa lorda del veicolo
Modelli a 2 ruote
motrici
1.865 kg*4
1.845 kg*5
Modelli a
trazione
integrale (AWD)
1.930 kg
Capacità massima
ammissibile per l’assale
Anteriore 1.050 kg
Posteriore 1.080 kg
Carico della barra di traino 75 kg
Capacità di traino
Rimorchio
frenato
Tranne per Guadalupa e Martinica
1.100 kg*4
1.300 kg*5
Per Guadalupa e Martinica
600 kg*4
1.100 kg*5
Rimorchio non
frenato 720 kg

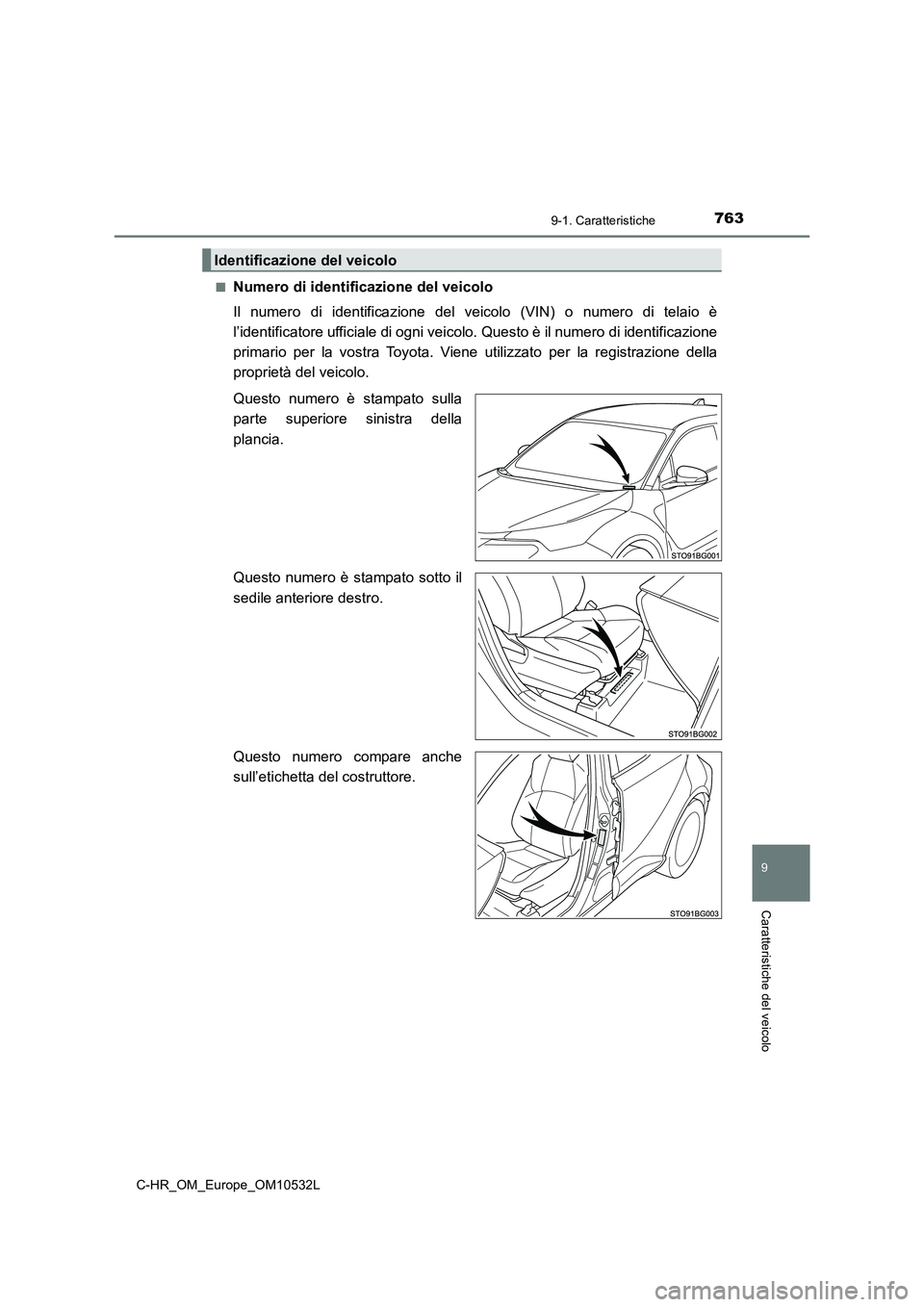

7639-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L■
Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di identificazione
primario per la vostra Toyota. Viene utilizzato per la registrazione della
proprietà del veicolo.
Questo numero è stampato sulla
parte superiore sinistra della
plancia.
Questo numero è stampato sotto il
sedile anteriore destro.
Questo numero compare anche
sull’etichetta del costruttore.
Identificazione del veicolo

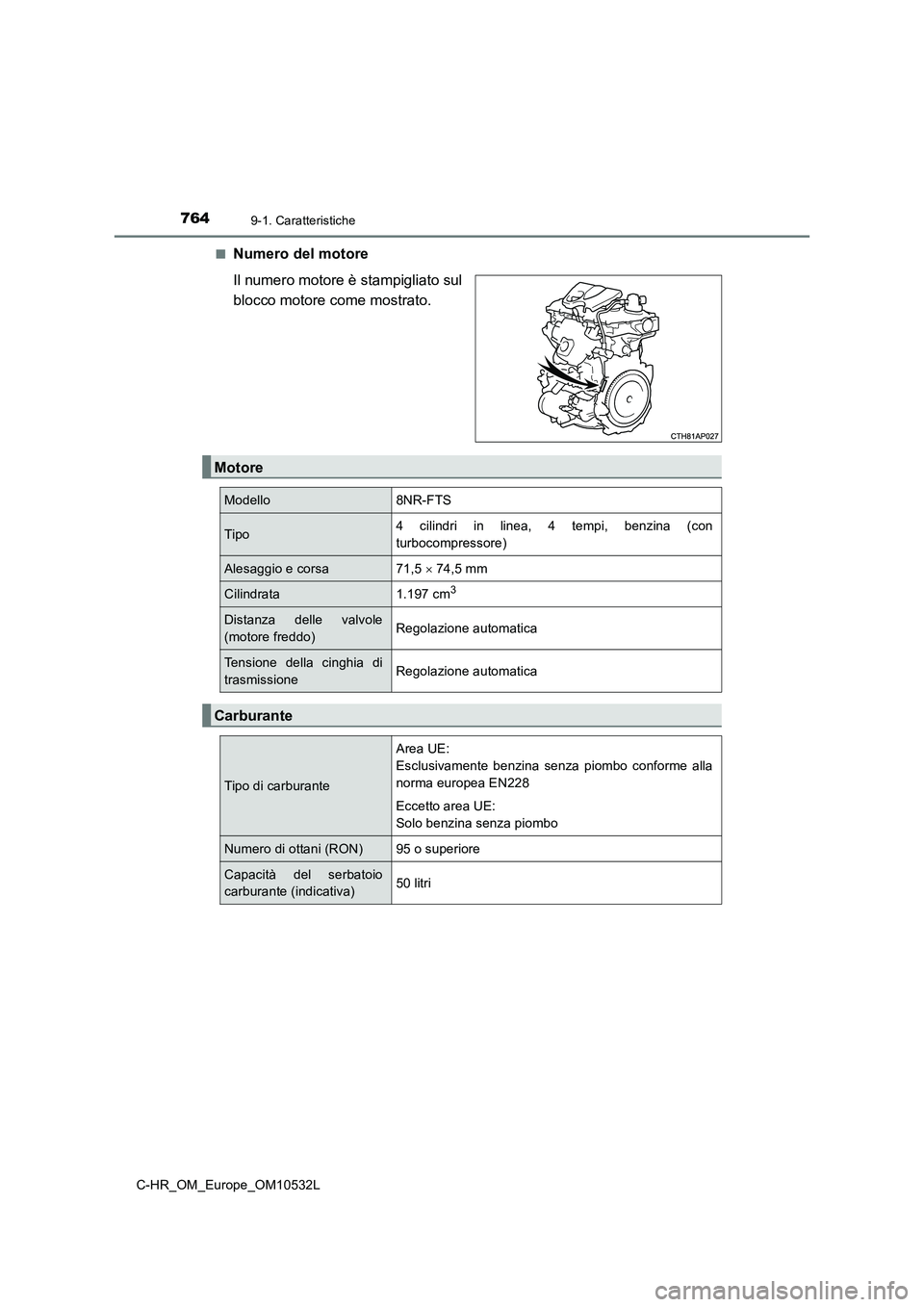

7649-1. Caratteristiche
C-HR_OM_Europe_OM10532L■
Numero del motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Motore
Modello 8NR-FTS
Tipo4 cilindri in linea, 4 tempi, benzina (con
turbocompressore)
Alesaggio e corsa 71,5  74,5 mm
Cilindrata 1.197 cm3
Distanza delle valvole
(motore freddo)Regolazione automatica
Tensione della cinghia di
trasmissioneRegolazione automatica
Carburante
Tipo di carburante
Area UE:
Esclusivamente benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante (indicativa)50 litri

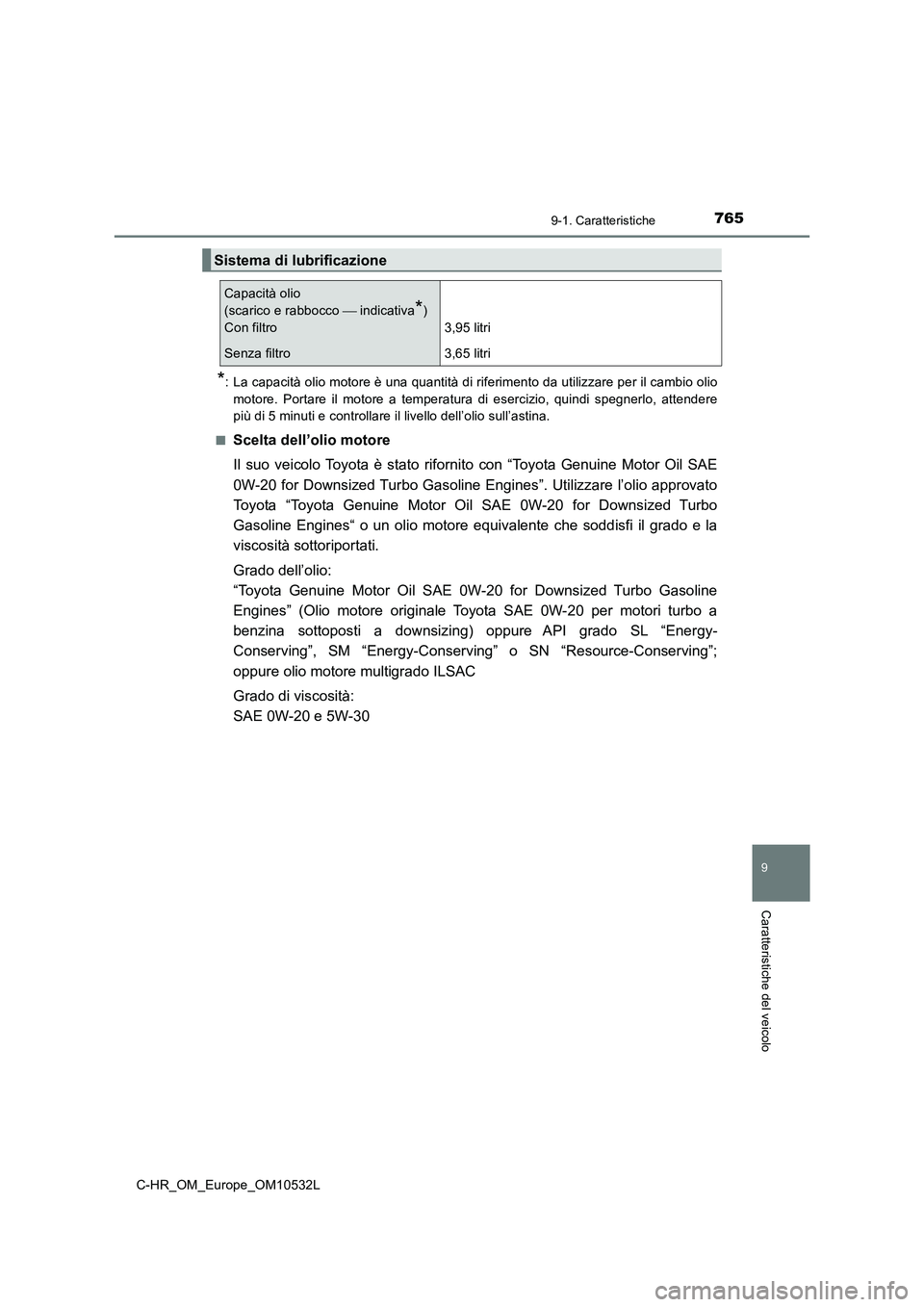

7659-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di esercizio, quindi spegnerlo, attendere
più di 5 minuti e controllare il livello dell’olio sull’astina.
■
Scelta dell’olio motore
Il suo veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo Gasoline Engines”. Utilizzare l’olio approvato
Toyota “Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo
Gasoline Engines“ o un olio motore equivalente che soddisfi il grado e la
viscosità sottoriportati.
Grado dell’olio:
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” (Olio motore originale Toyota SAE 0W-20 per motori turbo a
benzina sottoposti a downsizing) oppure API grado SL “Energy-
Conserving”, SM “Energy-Conserving” o SN “Resource-Conserving”;
oppure olio motore multigrado ILSAC
Grado di viscosità:
SAE 0W-20 e 5W-30
Sistema di lubrificazione
Capacità olio
(scarico e rabbocco  indicativa
*)
Con filtro 3,95 litri
Senza filtro 3,65 litri

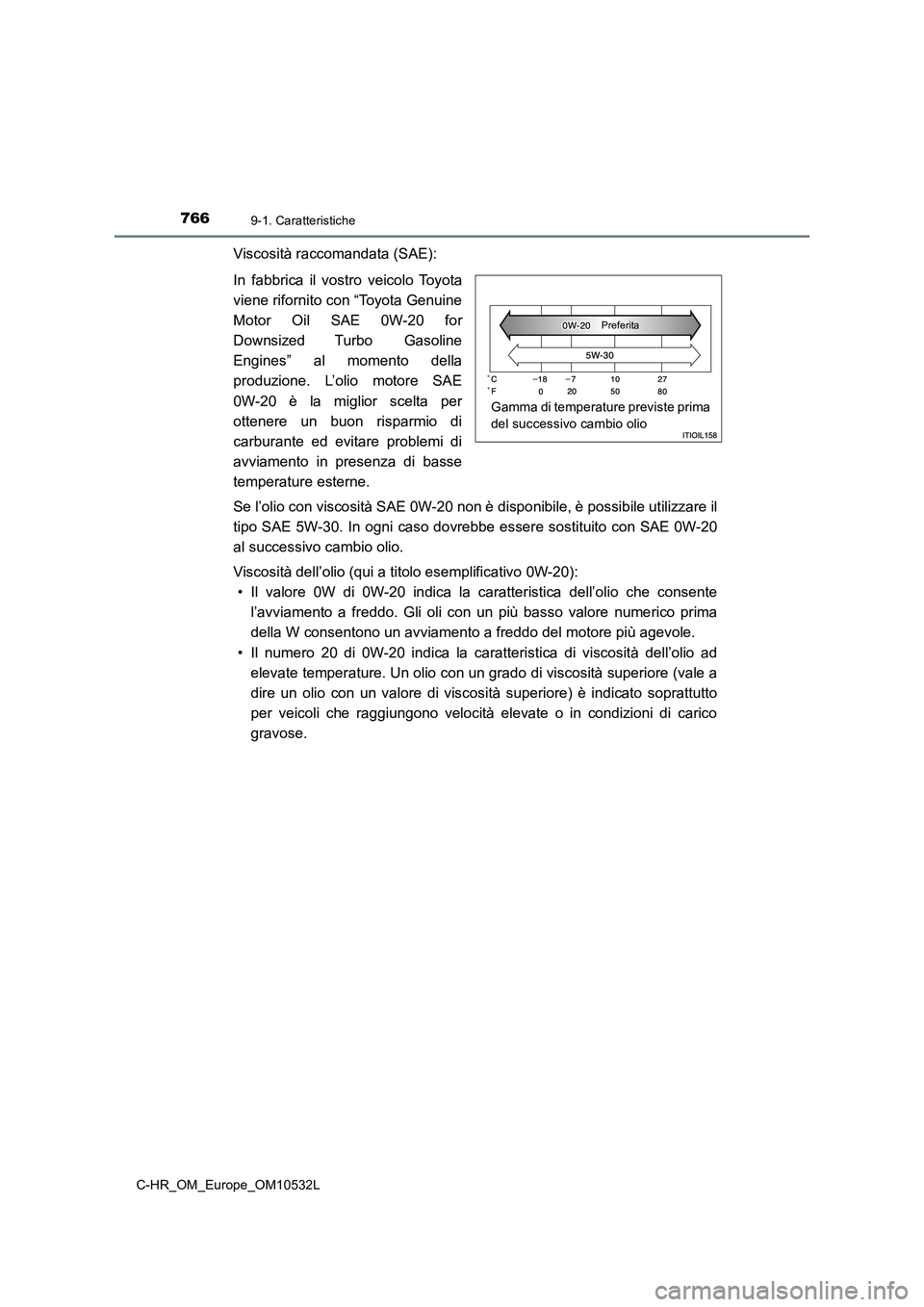

7669-1. Caratteristiche
C-HR_OM_Europe_OM10532L
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con “Toyota Genuine
Motor Oil SAE 0W-20 for
Downsized Turbo Gasoline
Engines” al momento della
produzione. L’olio motore SAE
0W-20 è la miglior scelta per
ottenere un buon risparmio di
carburante ed evitare problemi di
avviamento in presenza di basse
temperature esterne.
Se l’olio con viscosità SAE 0W-20 non è disponibile, è possibile utilizzare il
tipo SAE 5W-30. In ogni caso dovrebbe essere sostituito con SAE 0W-20
al successivo cambio olio.
Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la caratteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Gamma di temperature previste prima
del successivo cambio olio
Preferita

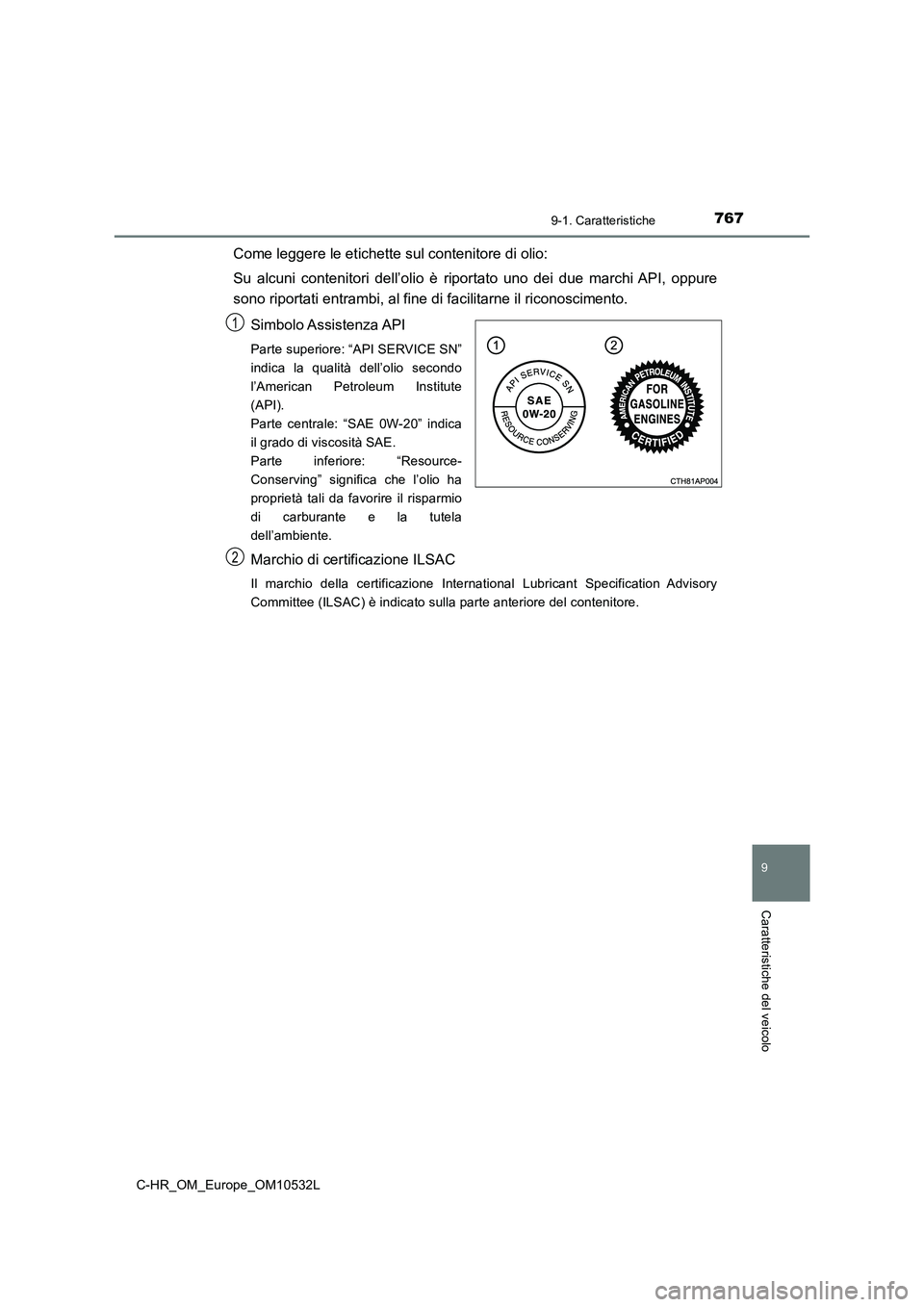

7679-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.
1
2

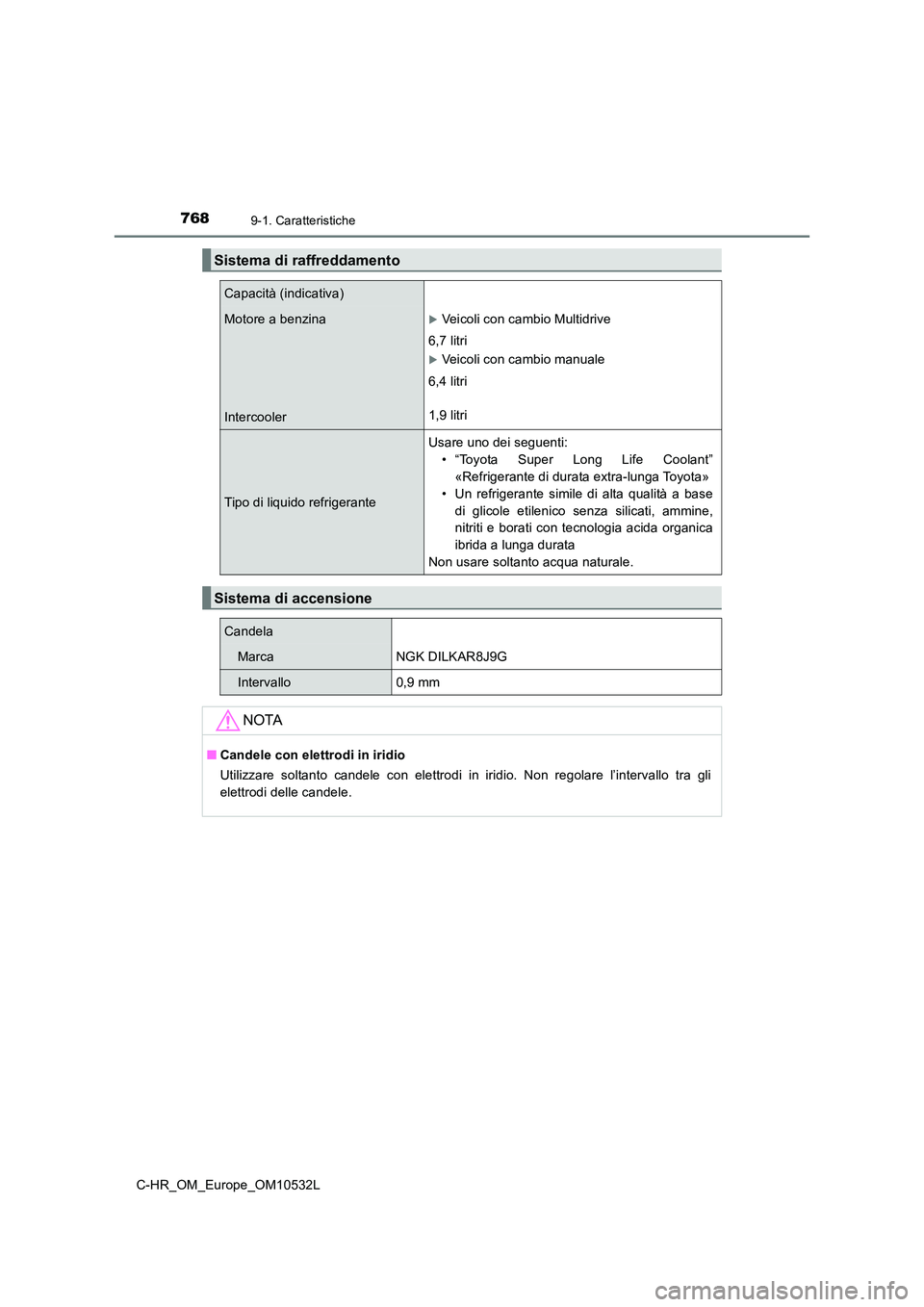

7689-1. Caratteristiche
C-HR_OM_Europe_OM10532L
Sistema di raffreddamento
Capacità (indicativa)
Motore a benzina
Intercooler
Veicoli con cambio Multidrive
6,7 litri
Veicoli con cambio manuale
6,4 litri
1,9 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant”
«Refrigerante di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base
di glicole etilenico senza silicati, ammine,
nitriti e borati con tecnologia acida organica
ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione
Candela
MarcaNGK DILKAR8J9G
Intervallo0,9 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli
elettrodi delle candele.

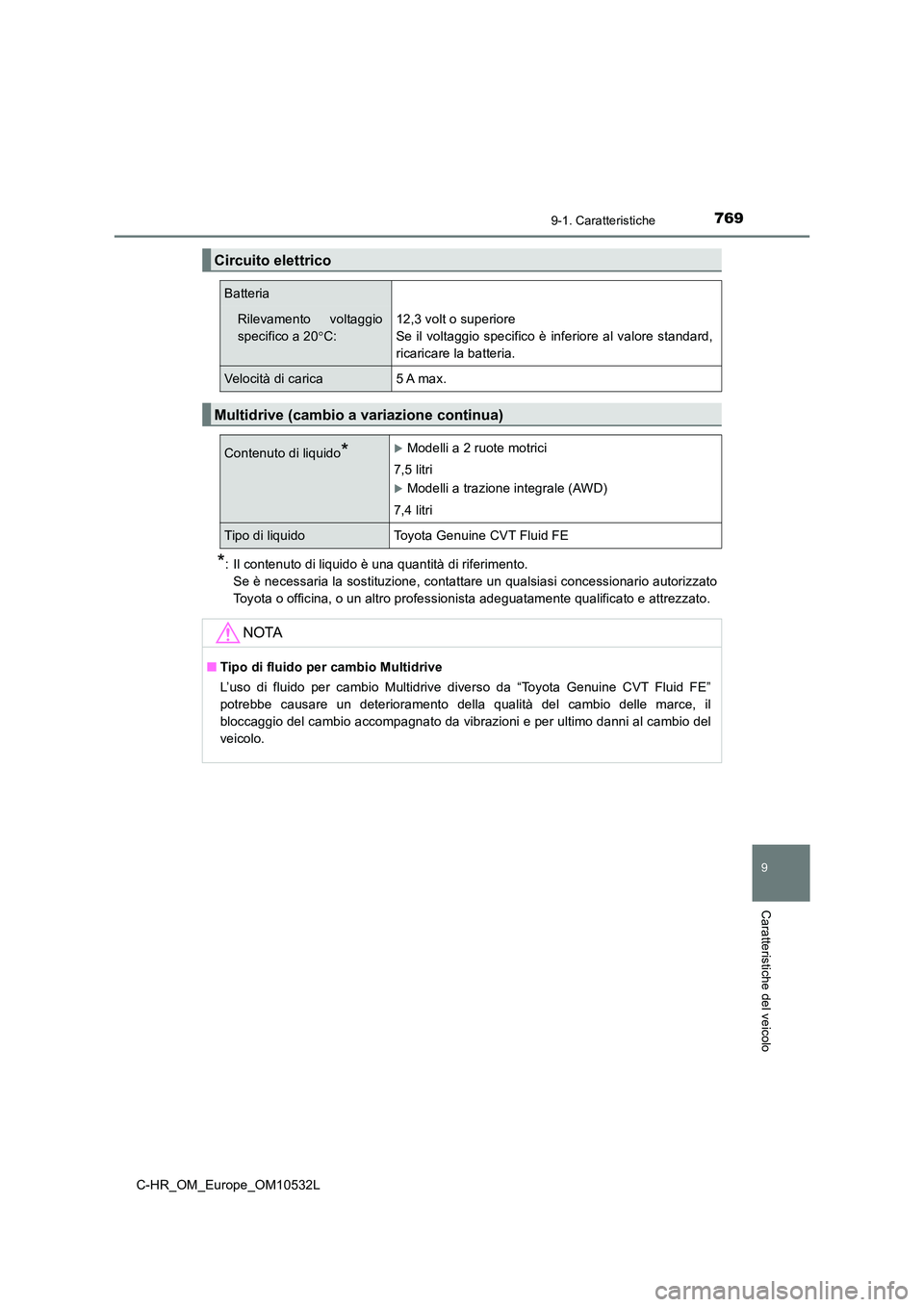

7699-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L
*: Il contenuto di liquido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Circuito elettrico
Batteria
Rilevamento voltaggio
specifico a 20 C:
12,3 volt o superiore
Se il voltaggio specifico è inferiore al valore standard,
ricaricare la batteria.
Velocità di carica5 A max.
Multidrive (cambio a variazione continua)
Contenuto di liquido*Modelli a 2 ruote motrici
7,5 litri
Modelli a trazione integrale (AWD)
7,4 litri
Tipo di liquidoToyota Genuine CVT Fluid FE
NOTA
■ Tipo di fluido per cambio Multidrive
L’uso di fluido per cambio Multidrive diverso da “Toyota Genuine CVT Fluid FE”
potrebbe causare un deterioramento della qualità del cambio delle marce, il
bloccaggio del cambio accompagnato da vibrazioni e per ultimo danni al cambio del
veicolo.

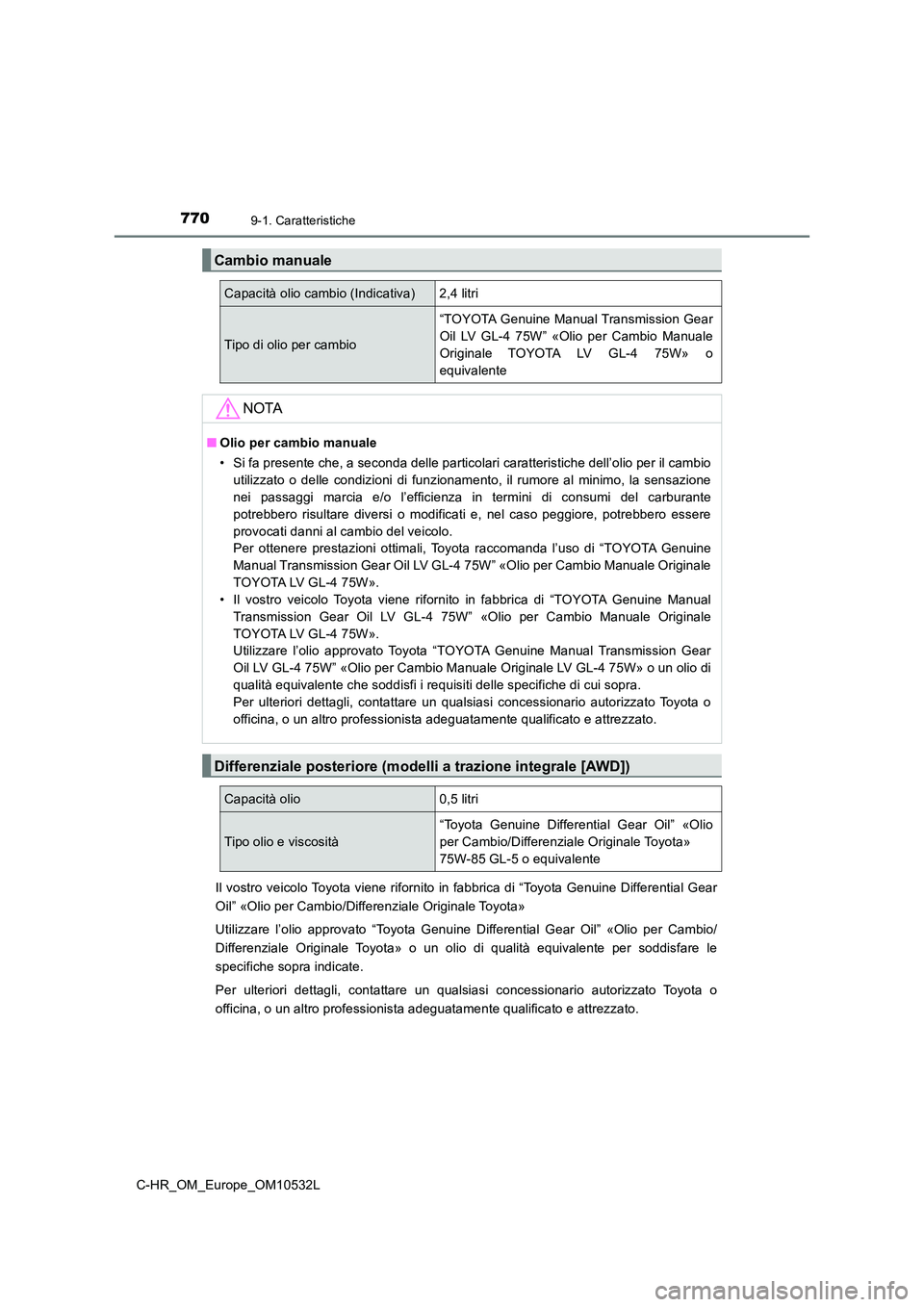

7709-1. Caratteristiche
C-HR_OM_Europe_OM10532LIl vostro veicolo Toyota viene rifornito in fabbrica di “Toyota Genuine Differential Gear
Oil” «Olio per Cambio/Differenziale Originale Toyota»
Utilizzare l’olio approvato “Toyota Genuine Differential Gear Oil” «Olio per Cambio/
Differenziale Originale Toyota» o un olio di qualità equivalente per soddisfare le
specifiche sopra indicate.
Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
Cambio manuale
Capacità olio cambio (Indicativa) 2,4 litri
Tipo di olio per cambio
“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Olio per Cambio Manuale
Originale TOYOTA LV GL-4 75W» o
equivalente
NOTA
■
Olio per cambio manuale
• Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio
utilizzato o delle condizioni di funzionamento, il rumore al minimo, la sensazione
nei passaggi marcia e/o l’efficienza in termini di consumi del carburante
potrebbero risultare diversi o modificati e, nel caso peggiore, potrebbero essere
provocati danni al cambio del veicolo.
Per ottenere prestazioni ottimali, Toyota raccomanda l’uso di “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” «Olio per Cambio Manuale Originale
TOYOTA LV GL-4 75W».
• Il vostro veicolo Toyota viene rifornito in fabbrica di “TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” «Olio per Cambio Manuale Originale
TOYOTA LV GL-4 75W».
Utilizzare l’olio approvato Toyota “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” «Olio per Cambio Manuale Originale LV GL-4 75W» o un olio di
qualità equivalente che soddisfi i requisiti delle specifiche di cui sopra.
Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
Differenziale posteriore (modelli a trazione integrale [AWD])
Capacità olio 0,5 litri
Tipo olio e viscosità “Toyota Genuine Differential Gear Oil” «Olio
per Cambio/Differenziale Originale Toyota»
75W-85 GL-5 o equivalente
