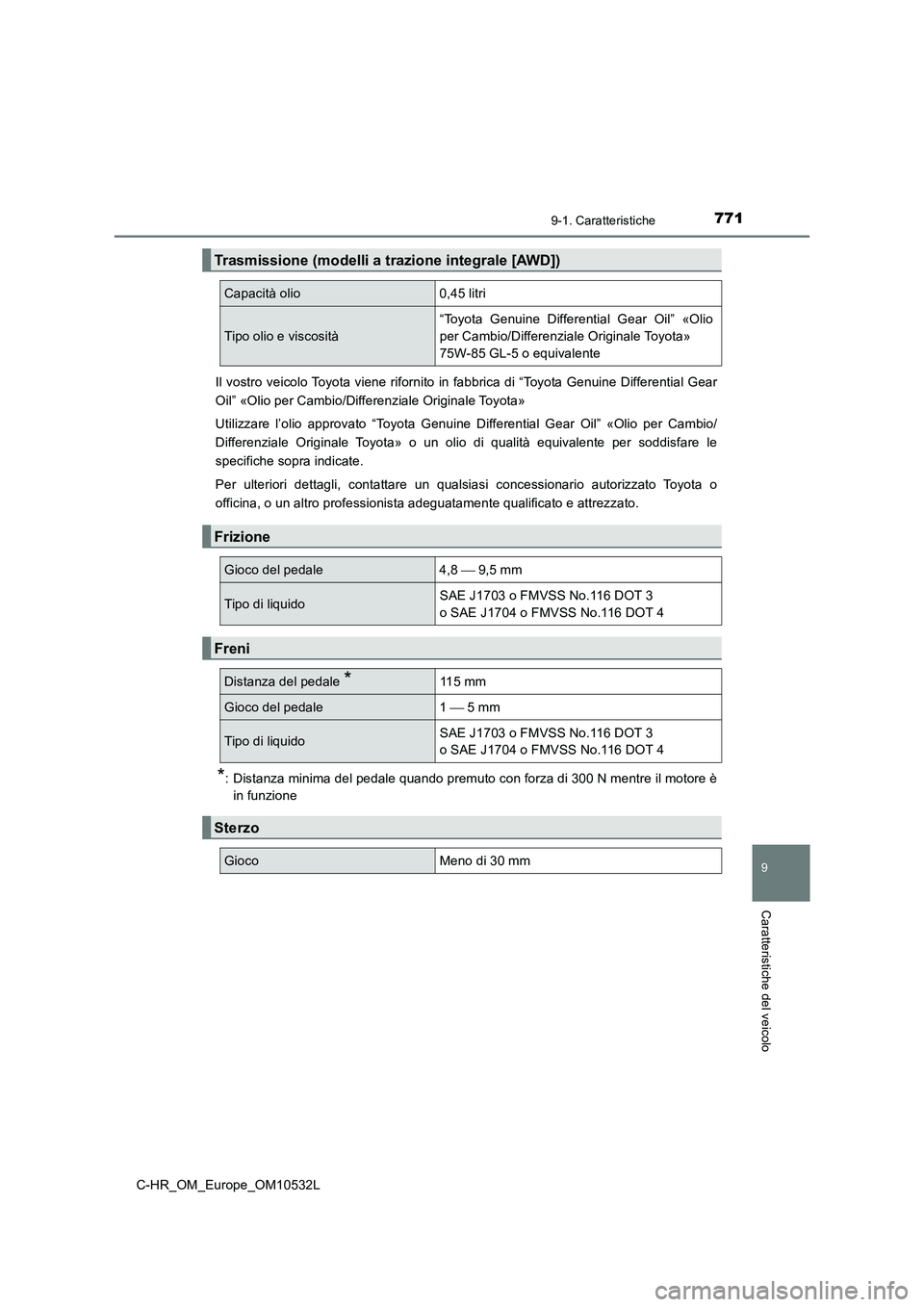

7719-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532LIl vostro veicolo Toyota viene rifornito in fabbrica di “Toyota Genuine Differential Gear
Oil” «Olio per Cambio/Differenziale Originale Toyota»
Utilizzare l’olio approvato “Toyota Genuine Differential Gear Oil” «Olio per Cambio/
Differenziale Originale Toyota» o un olio di qualità equivalente per soddisfare le
specifiche sopra indicate.
Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
*: Distanza minima del pedale quando premuto con forza di 300 N mentre il motore è
in funzione
Trasmissione (modelli a trazione integrale [AWD])
Capacità olio 0,45 litri
Tipo olio e viscosità “Toyota Genuine Differential Gear Oil” «Olio
per Cambio/Differenziale Originale Toyota»
75W-85 GL-5 o equivalente
Frizione
Gioco del pedale
4,8  9,5 mm
Tipo di liquido SAE J1703 o FMVSS No.116 DOT 3
o SAE J1704 o FMVSS No.116 DOT 4
Freni
Distanza del pedale *11 5 m m
Gioco del pedale
1  5 mm
Tipo di liquido SAE J1703 o FMVSS No.116 DOT 3
o SAE J1704 o FMVSS No.116 DOT 4
Sterzo
GiocoMeno di 30 mm

7729-1. Caratteristiche
C-HR_OM_Europe_OM10532L
Pneumatici da 16 pollici
Pneumatici da 17 pollici
Pneumatici da 18 pollici
Pneumatici e cerchi
Dimensioni dei pneumatici215/65R16 98H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore
Dimensioni delle ruote16  6 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici215/60R17 96H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)Posteriore
Ruota di
scorta
Dimensioni delle ruote17  6 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici225/50R18 95V
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore
Dimensioni delle ruote18  7J
Coppia dadi ruote103 Nm (10,5 kgm)

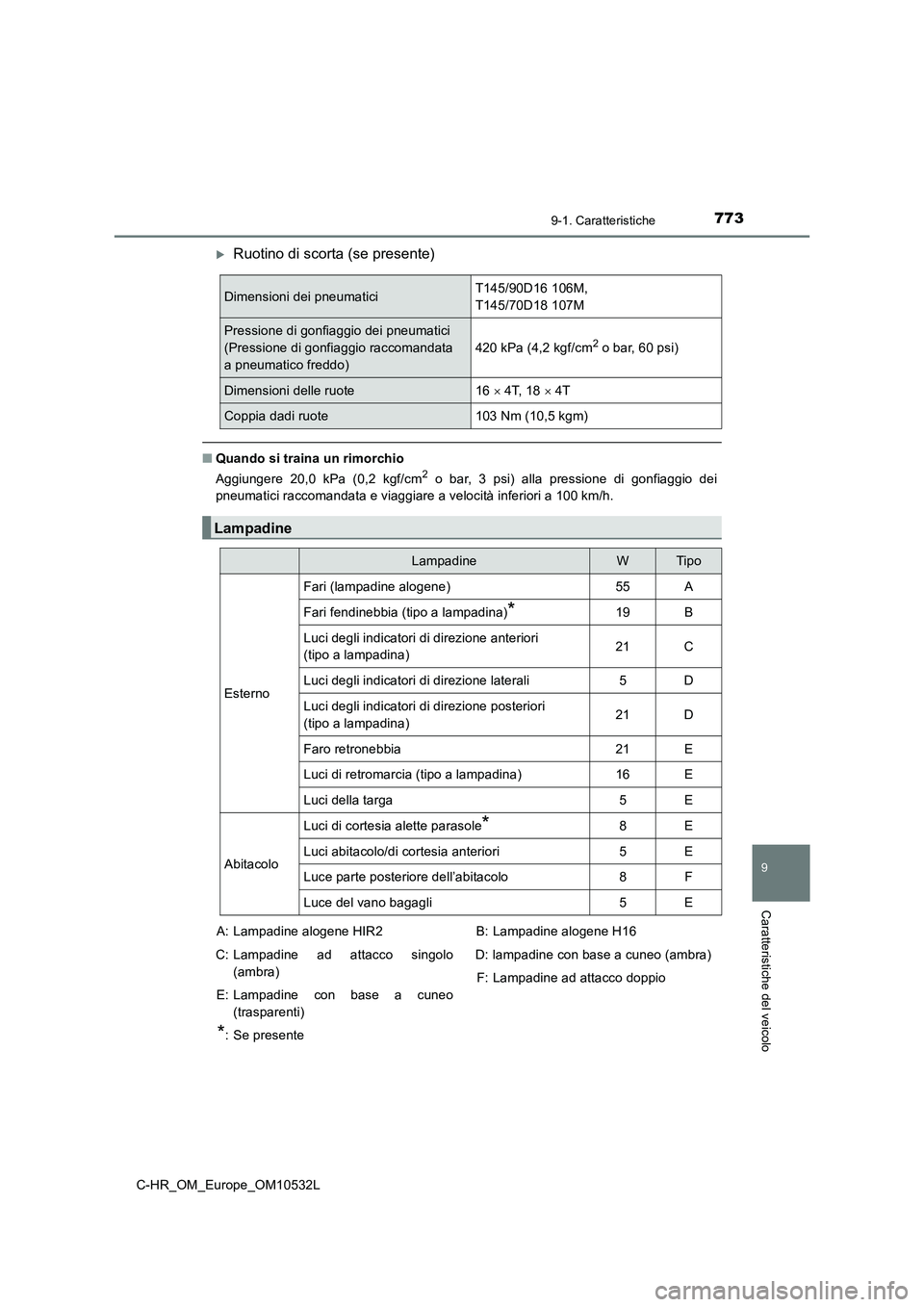

7739-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L
Ruotino di scorta (se presente)
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Dimensioni dei pneumaticiT145/90D16 106M,
T145/70D18 107M
Pressione di gonfiaggio dei pneumatici
(Pressione di gonfiaggio raccomandata
a pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T, 18  4T
Coppia dadi ruote103 Nm (10,5 kgm)
Lampadine
LampadineWTipo
Esterno
Fari (lampadine alogene)55A
Fari fendinebbia (tipo a lampadina)*19B
Luci degli indicatori di direzione anteriori
(tipo a lampadina)21C
Luci degli indicatori di direzione laterali5D
Luci degli indicatori di direzione posteriori
(tipo a lampadina)21D
Faro retronebbia21E
Luci di retromarcia (tipo a lampadina)16E
Luci della targa5E
Abitacolo
Luci di cortesia alette parasole*8E
Luci abitacolo/di cortesia anteriori5E
Luce parte posteriore dell’abitacolo8F
Luce del vano bagagli5E
A: Lampadine alogene HIR2
C: Lampadine ad attacco singolo
(ambra)
E: Lampadine con base a cuneo
(trasparenti)
*: Se presenteB: Lampadine alogene H16
D: lampadine con base a cuneo (ambra)
F: Lampadine ad attacco doppio

7749-1. Caratteristiche
C-HR_OM_Europe_OM10532L
Informazioni sul carburante
■Utilizzo di benzina miscelata con etanolo in un motore a benzina
Toyota consente l’utilizzo di benzina miscelata con etanolo nei casi in cui il contenuto
di etanolo non superi il 10%. Verificare che la benzina miscelata con etanolo da
utilizzare abbia un adeguato numero di ottani (RON).
■Se il motore detona
●Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
●Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di
accelerazione o durante la marcia in salita. Si tratta di rumori normali e non c’è
bisogno di preoccuparsi.
Area UE:
Utilizzare esclusivamente benzina senza piombo conforme alla norma
europea EN228.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.
Eccetto area UE:
Utilizzare soltanto benzina senza piombo.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.

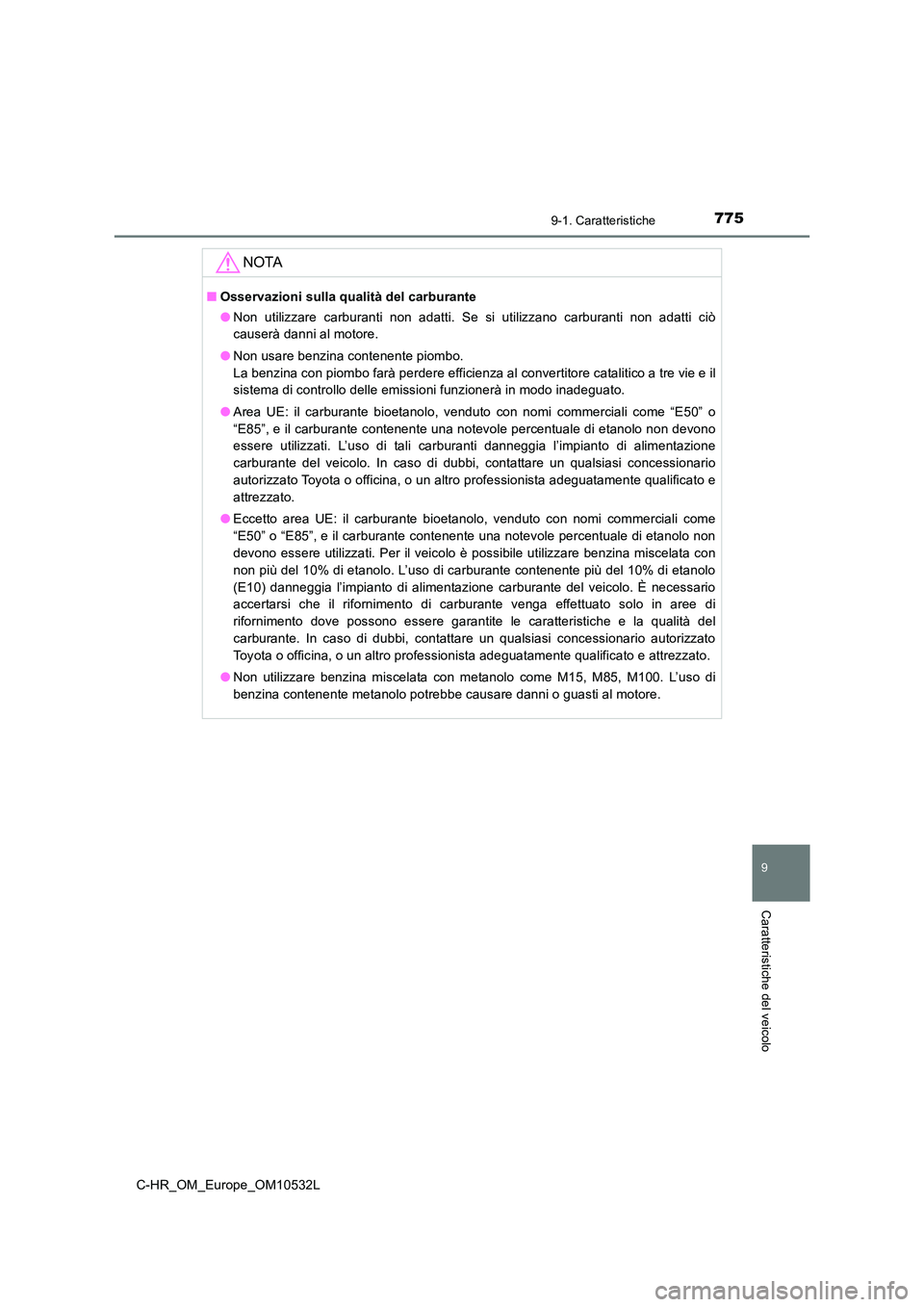

7759-1. Caratteristiche
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L
NOTA
■Osservazioni sulla qualità del carburante
● Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò
causerà danni al motore.
● Non usare benzina contenente piombo.
La benzina con piombo farà perdere efficienza al convertitore catalitico a tre vie e il
sistema di controllo delle emissioni funzionerà in modo inadeguato.
● Area UE: il carburante bioetanolo, venduto con nomi commerciali come “E50” o
“E85”, e il carburante contenente una notevole percentuale di etanolo non devono
essere utilizzati. L’uso di tali carburanti danneggia l’impianto di alimentazione
carburante del veicolo. In caso di dubbi, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Eccetto area UE: il carburante bioetanolo, venduto con nomi commerciali come
“E50” o “E85”, e il carburante contenente una notevole percentuale di etanolo non
devono essere utilizzati. Per il veicolo è possibile utilizzare benzina miscelata con
non più del 10% di etanolo. L’uso di carburante contenente più del 10% di etanolo
(E10) danneggia l’impianto di alimentazione carburante del veicolo. È necessario
accertarsi che il rifornimento di carburante venga effettuato solo in aree di
rifornimento dove possono essere garantite le caratteristiche e la qualità del
carburante. In caso di dubbi, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non utilizzare benzina miscelata con metanolo come M15, M85, M100. L’uso di
benzina contenente metanolo potrebbe causare danni o guasti al motore.

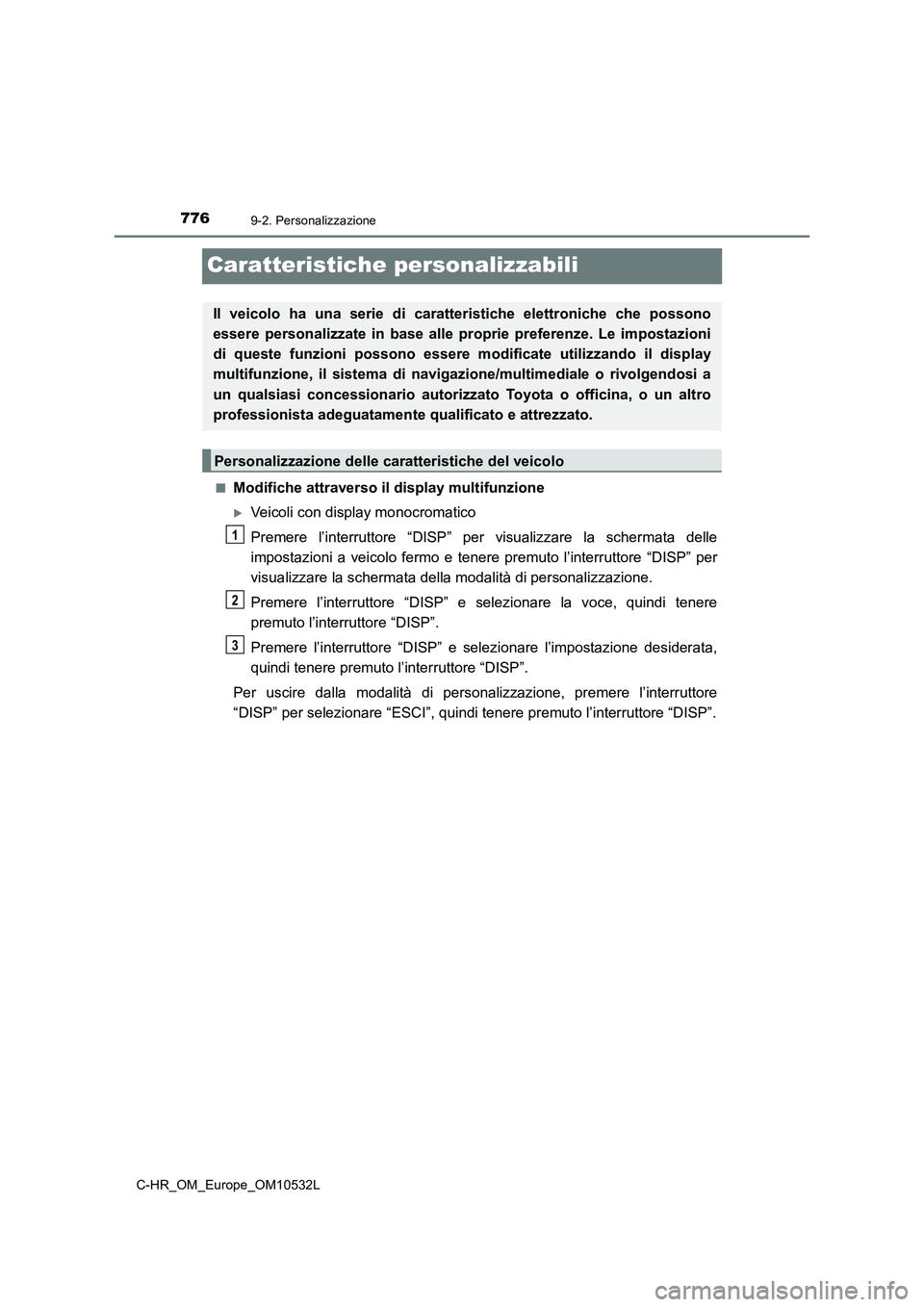

7769-2. Personalizzazione
C-HR_OM_Europe_OM10532L
Caratteristiche personalizzabili
■Modifiche attraverso il display multifunzione
Veicoli con display monocromatico
Premere l’interruttore “DISP” per visualizzare la schermata delle
impostazioni a veicolo fermo e tenere premuto l’interruttore “DISP” per
visualizzare la schermata della modalità di personalizzazione.
Premere l’interruttore “DISP” e selezionare la voce, quindi tenere
premuto l’interruttore “DISP”.
Premere l’interruttore “DISP” e selezionare l’impostazione desiderata,
quindi tenere premuto l’interruttore “DISP”.
Per uscire dalla modalità di personalizzazione, premere l’interruttore
“DISP” per selezionare “ESCI”, quindi tenere premuto l’interruttore “DISP”.
Il veicolo ha una serie di caratteristiche elettroniche che possono
essere personalizzate in base alle proprie preferenze. Le impostazioni
di queste funzioni possono essere modificate utilizzando il display
multifunzione, il sistema di navigazione/multimediale o rivolgendosi a
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Personalizzazione delle caratteristiche del veicolo
1
2
3

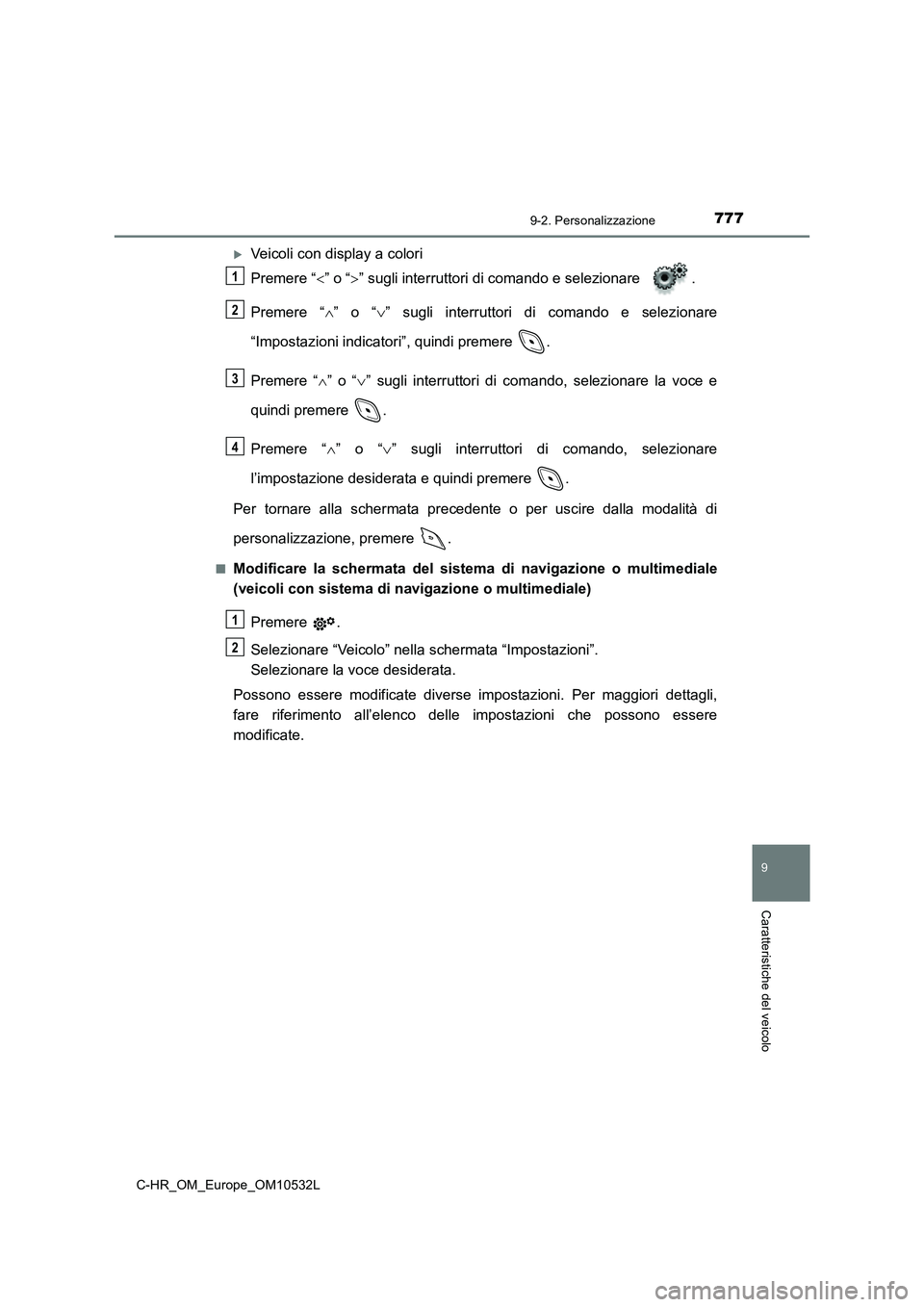

7779-2. Personalizzazione
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L
Veicoli con display a colori
Premere “” o “” sugli interruttori di comando e selezionare .
Premere “” o “” sugli interruttori di comando e selezionare
“Impostazioni indicatori”, quindi premere .
Premere “” o “” sugli interruttori di comando, selezionare la voce e
quindi premere .
Premere “” o “” sugli interruttori di comando, selezionare
l’impostazione desiderata e quindi premere .
Per tornare alla schermata precedente o per uscire dalla modalità di
personalizzazione, premere .
■Modificare la schermata del sistema di navigazione o multimediale
(veicoli con sistema di navigazione o multimediale)
Premere .
Selezionare “Veicolo” nella schermata “Impostazioni”.
Selezionare la voce desiderata.
Possono essere modificate diverse impostazioni. Per maggiori dettagli,
fare riferimento all’elenco delle impostazioni che possono essere
modificate.
1
2
3
4
1
2

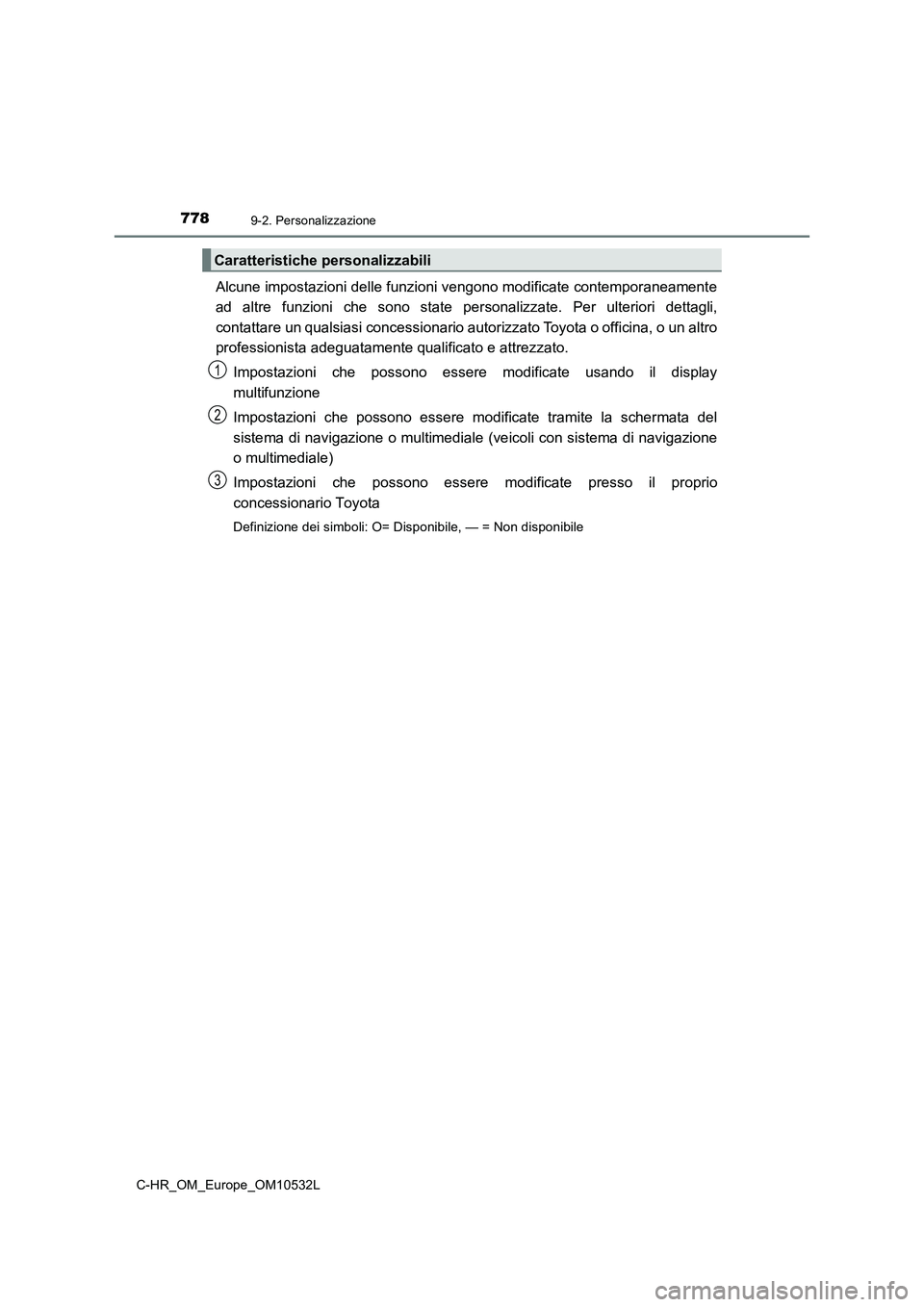

7789-2. Personalizzazione
C-HR_OM_Europe_OM10532L
Alcune impostazioni delle funzioni vengono modificate contemporaneamente
ad altre funzioni che sono state personalizzate. Per ulteriori dettagli,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Impostazioni che possono essere modificate usando il display
multifunzione
Impostazioni che possono essere modificate tramite la schermata del
sistema di navigazione o multimediale (veicoli con sistema di navigazione
o multimediale)
Impostazioni che possono essere modificate presso il proprio
concessionario Toyota
Definizione dei simboli: O= Disponibile, — = Non disponibile
Caratteristiche personalizzabili
1
2
3

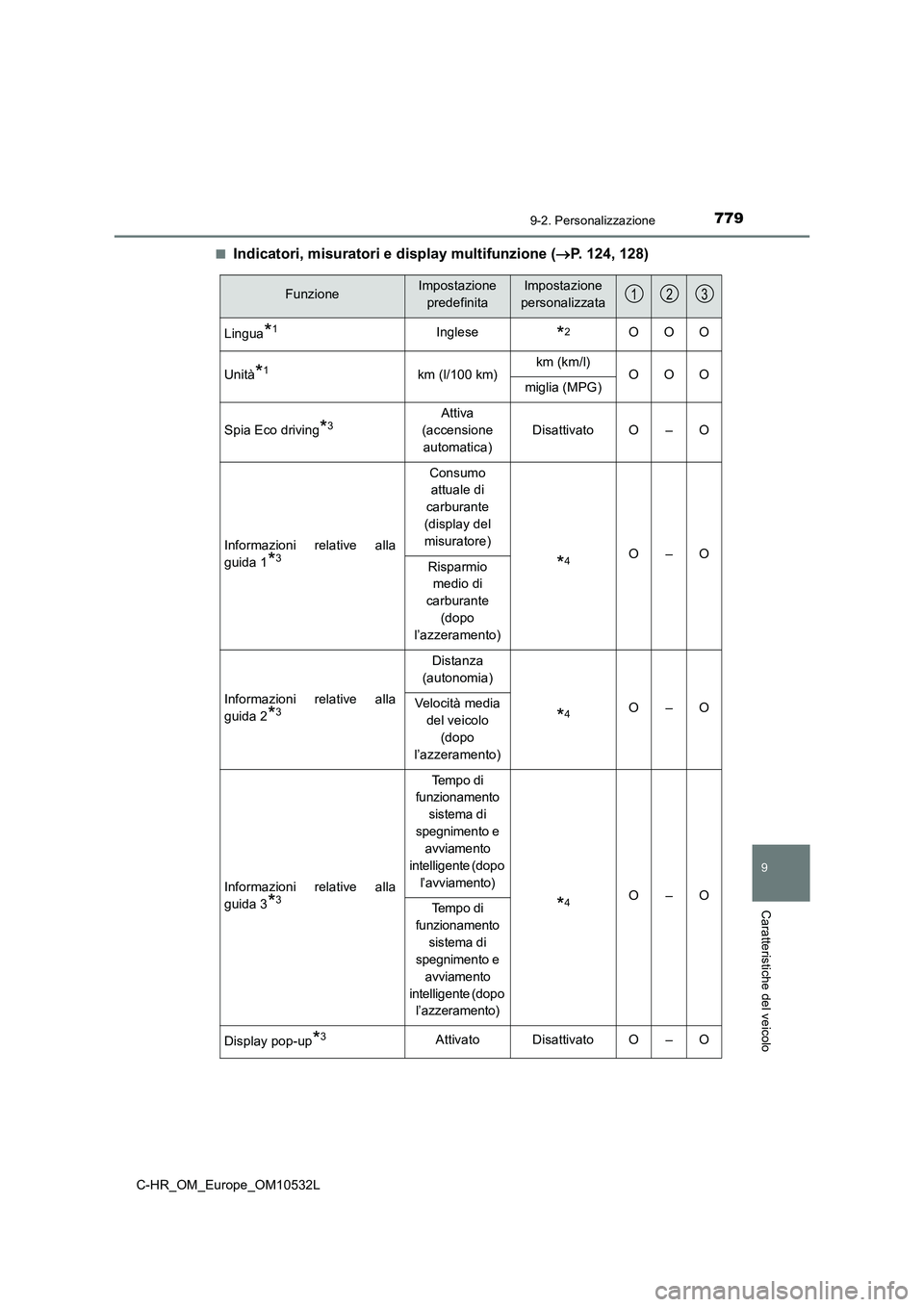

7799-2. Personalizzazione
9
Caratteristiche del veicolo
C-HR_OM_Europe_OM10532L
■Indicatori, misuratori e display multifunzione ( P. 124, 128)
FunzioneImpostazione
predefinita
Impostazione
personalizzata
Lingua*1Inglese*2OOO
Unità*1km (l/100 km)km (km/l)OOOmiglia (MPG)
Spia Eco driving*3Attiva
(accensione
automatica)
DisattivatoO–O
Informazioni relative alla
guida 1*3
Consumo
attuale di
carburante
(display del
misuratore)
*4O–ORisparmio
medio di
carburante
(dopo
l’azzeramento)
Informazioni relative alla
guida 2*3
Distanza
(autonomia)
*4O–OVelocità media
del veicolo
(dopo
l’azzeramento)
Informazioni relative alla
guida 3*3
Tempo di
funzionamento
sistema di
spegnimento e
avviamento
intelligente (dopo
l’avviamento)
*4O–OTempo di
funzionamento
sistema di
spegnimento e
avviamento
intelligente (dopo
l’azzeramento)
Display pop-up*3AttivatoDisattivatoO–O
123

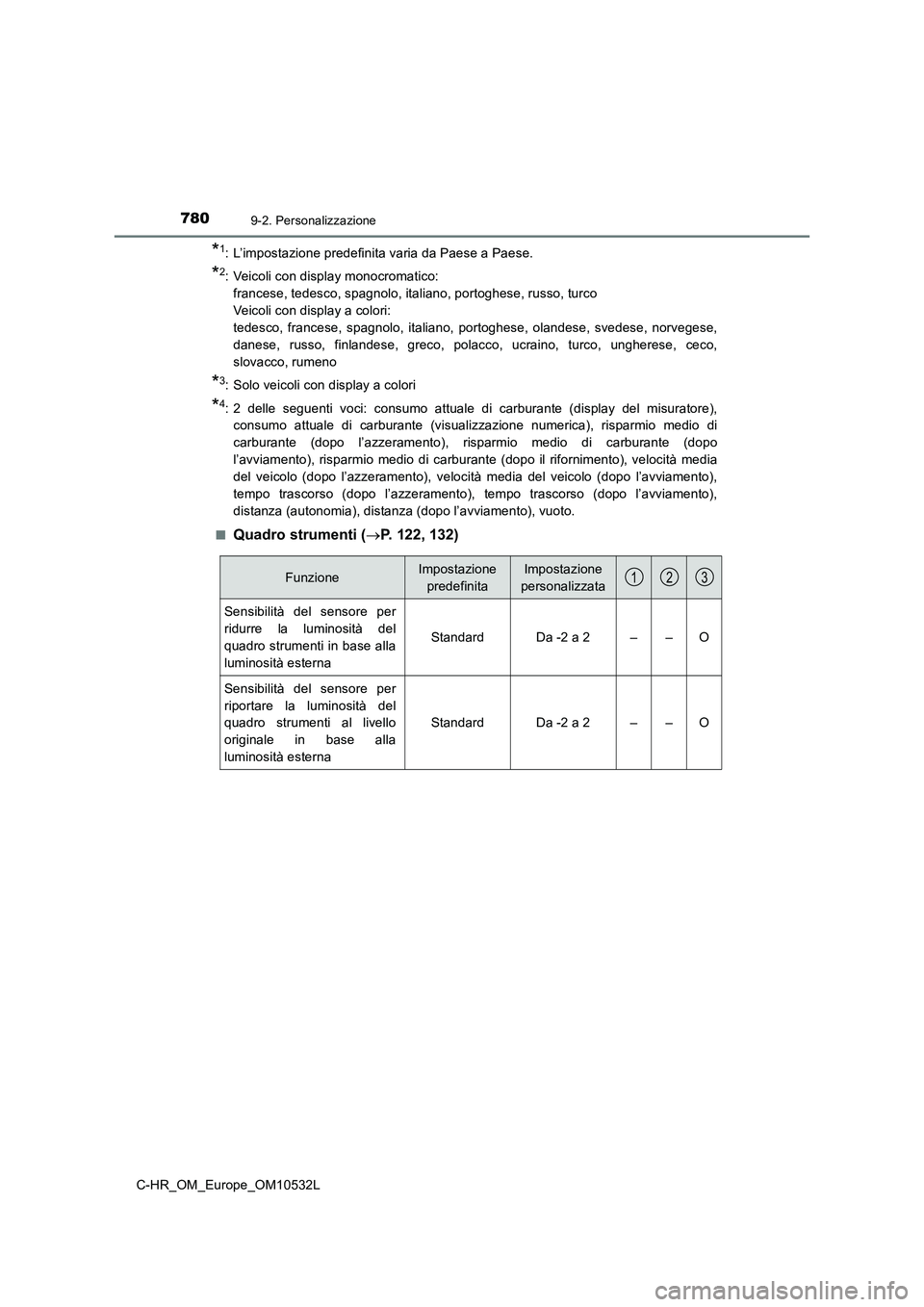

7809-2. Personalizzazione
C-HR_OM_Europe_OM10532L
*1: L’impostazione predefinita varia da Paese a Paese.
*2: Veicoli con display monocromatico:
francese, tedesco, spagnolo, italiano, portoghese, russo, turco
Veicoli con display a colori:
tedesco, francese, spagnolo, italiano, portoghese, olandese, svedese, norvegese,
danese, russo, finlandese, greco, polacco, ucraino, turco, ungherese, ceco,
slovacco, rumeno
*3: Solo veicoli con display a colori
*4: 2 delle seguenti voci: consumo attuale di carburante (display del misuratore),
consumo attuale di carburante (visualizzazione numerica), risparmio medio di
carburante (dopo l’azzeramento), risparmio medio di carburante (dopo
l’avviamento), risparmio medio di carburante (dopo il rifornimento), velocità media
del veicolo (dopo l’azzeramento), velocità media del veicolo (dopo l’avviamento),
tempo trascorso (dopo l’azzeramento), tempo trascorso (dopo l’avviamento),
distanza (autonomia), distanza (dopo l’avviamento), vuoto.
■
Quadro strumenti (P. 122, 132)
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Sensibilità del sensore per
ridurre la luminosità del
quadro strumenti in base alla
luminosità esterna
StandardDa -2 a 2––O
Sensibilità del sensore per
riportare la luminosità del
quadro strumenti al livello
originale in base alla
luminosità esterna
StandardDa -2 a 2––O
123
