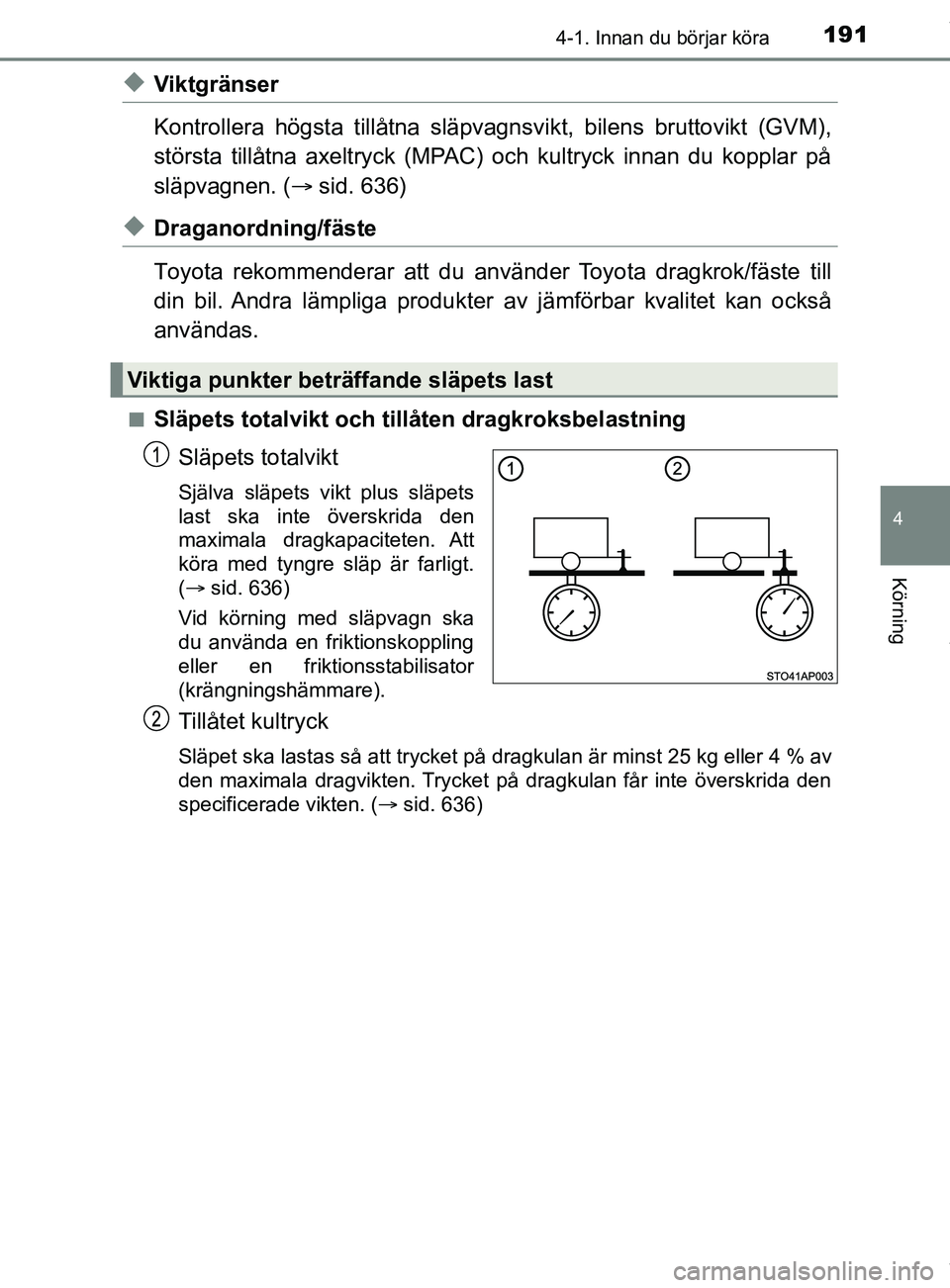

1914-1. Innan du börjar köra
4
Körning
C-HR_HV_OM_Europe_OM10576SE
uViktgränser
Kontrollera högsta tillåtna släpvagnsvikt, bilens bruttovikt (GVM),
största tillåtna axeltryck (MPAC) och kultryck innan du kopplar på
släpvagnen. ( sid. 636)
uDraganordning/fäste
Toyota rekommenderar att du använder Toyota dragkrok/fäste till
din bil. Andra lämpliga produkter av jämförbar kvalitet kan också
användas.
nSläpets totalvikt och tillåten dragkroksbelastning
Släpets totalvikt
Själva släpets vikt plus släpets
last ska inte överskrida den
maximala dragkapaciteten. Att
köra med tyngre släp är farligt.
( sid. 636)
Vid körning med släpvagn ska
du använda en friktionskoppling
eller en friktionsstabilisator
(krängningshämmare).
Tillåtet kultryck
Släpet ska lastas så att trycket på dragkulan är minst 25 kg eller 4 % av
den maximala dragvikten. Trycket på dragkulan får inte överskrida den
specificerade vikten. ( sid. 636)
Viktiga punkter beträffande släpets last
OM10576SE.book Page 191 Tuesday, April 3, 2018 11:12 AM

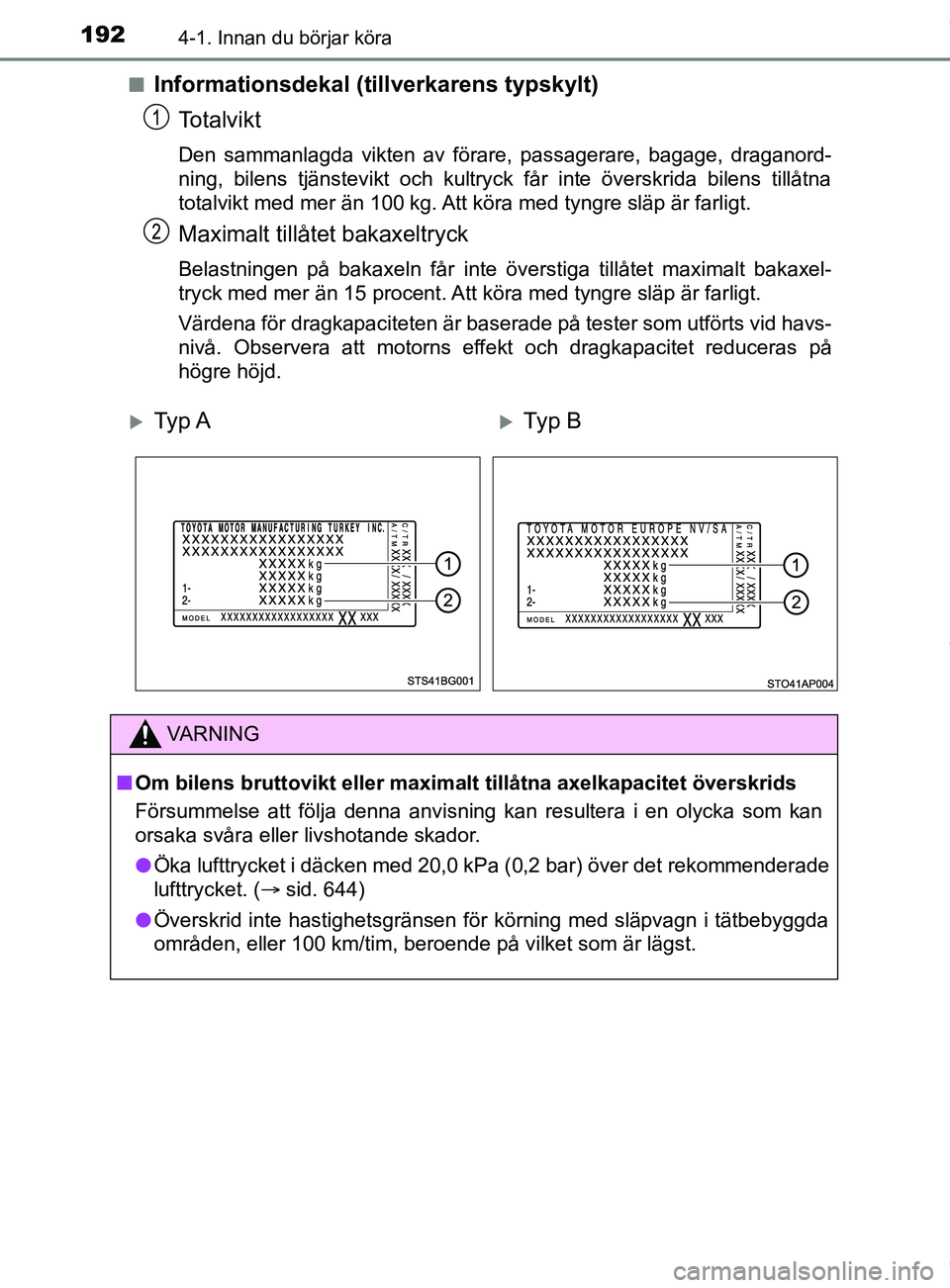

1924-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10576SEn
Informationsdekal (tillverkarens typskylt)
Totalvikt
Den sammanlagda vikten av förare, passagerare, bagage, draganord-
ning, bilens tjänstevikt och kultryck får inte överskrida bilens tillåtna
totalvikt med mer än 100 kg. Att köra med tyngre släp är farligt.
Maximalt tillåtet bakaxeltryck
Belastningen på bakaxeln får inte överstiga tillåtet maximalt bakaxel-
tryck med mer än 15 procent. Att köra med tyngre släp är farligt.
Värdena för dragkapaciteten är baserade på tester som utförts vid havs-
nivå. Observera att motorns effekt och dragkapacitet reduceras på
högre höjd.
Ty p ATy p B
VARNING
n Om bilens bruttovikt eller maximalt tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
l Öka lufttrycket i däcken med 20,0 kP a (0,2 bar) över det rekommenderade
lufttrycket. ( sid. 644)
l Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende på vilket som är lägst.
OM10576SE.book Page 192 Tuesday, April 3, 2018 11:12 AM

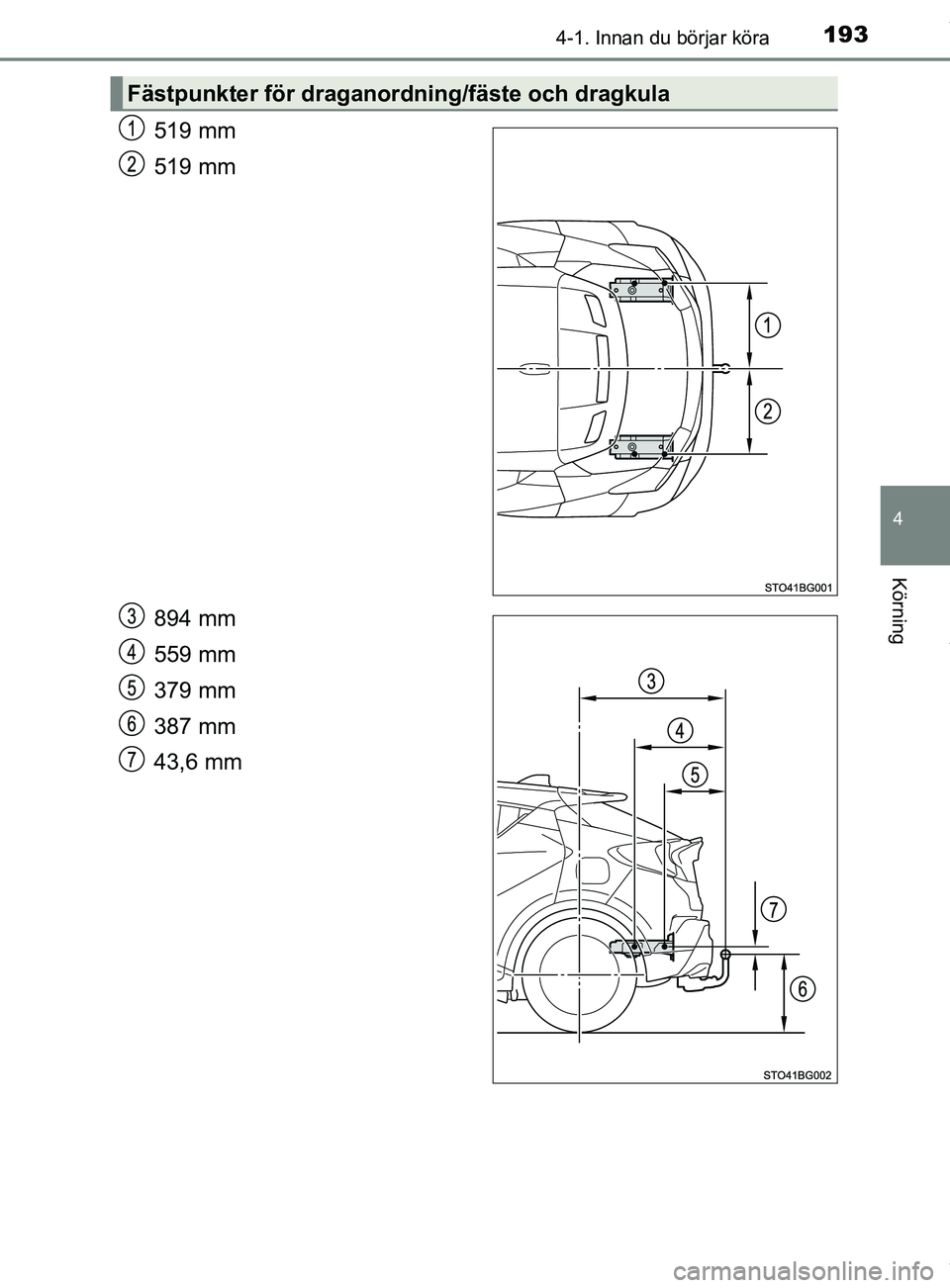

1934-1. Innan du börjar köra
4
Körning
C-HR_HV_OM_Europe_OM10576SE
519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
43,6 mm
Fästpunkter för draganordning/fäste och dragkula
OM10576SE.book Page 193 Tuesday, April 3, 2018 11:12 AM

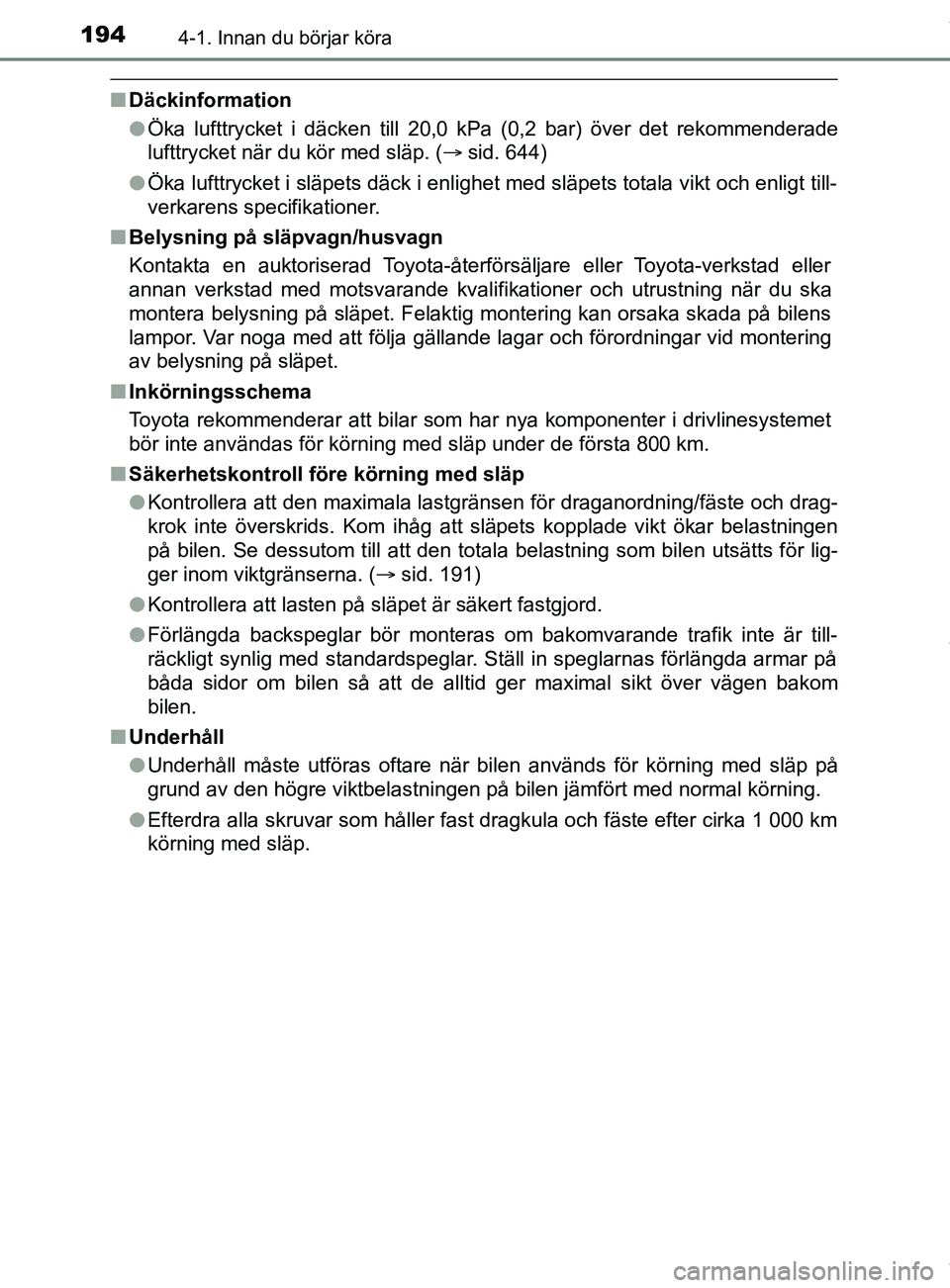

1944-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10576SE
nDäckinformation
lÖka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket när du kör med släp. ( sid. 644)
l Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
n Belysning på släpvagn/husvagn
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning när du ska
montera belysning på släpet. Felaktig montering kan orsaka skada på bilens
lampor. Var noga med att följa gällande lagar och förordningar vid montering
av belysning på släpet.
n Inkörningsschema
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
bör inte användas för körning med släp under de första 800 km.
n Säkerhetskontroll före körning med släp
lKontrollera att den maximala lastgränsen för draganordning/fäste och drag-
krok inte överskrids. Kom ihåg att släpets kopplade vikt ökar belastningen
på bilen. Se dessutom till att den totala belastning som bilen utsätts för lig-
ger inom viktgränserna. ( sid. 191)
l Kontrollera att lasten på släpet är säkert fastgjord.
l Förlängda backspeglar bör monteras om bakomvarande trafik inte är till-
räckligt synlig med standardspeglar. Ställ in speglarnas förlängda armar på
båda sidor om bilen så att de alltid ger maximal sikt över vägen bakom
bilen.
n Underhåll
lUnderhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal körning.
l Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
OM10576SE.book Page 194 Tuesday, April 3, 2018 11:12 AM

1954-1. Innan du börjar köra
4
Körning

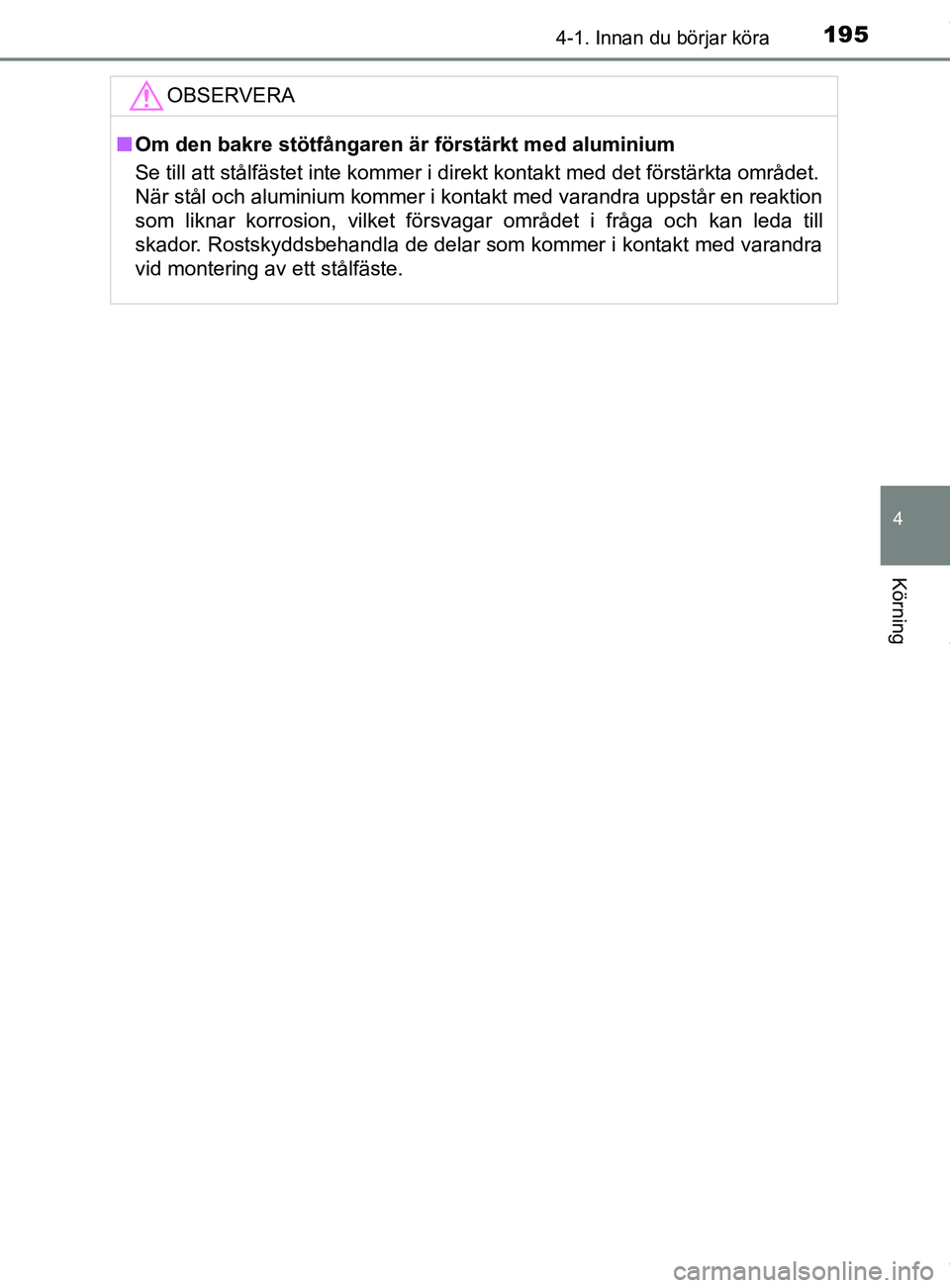

C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n
Om den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med det för\
stärkta området.
När stål och aluminium kommer i kontakt med varandra uppstår en reaktion
som liknar korrosion, vilket försvagar området i fråga och kan leda till
skador. Rostskyddsbehandla de delar som kommer i kontakt med varandra
vid montering av ett stålfäste.
OM10576SE.book Page 195 Tuesday, April 3, 2018 11:12 AM

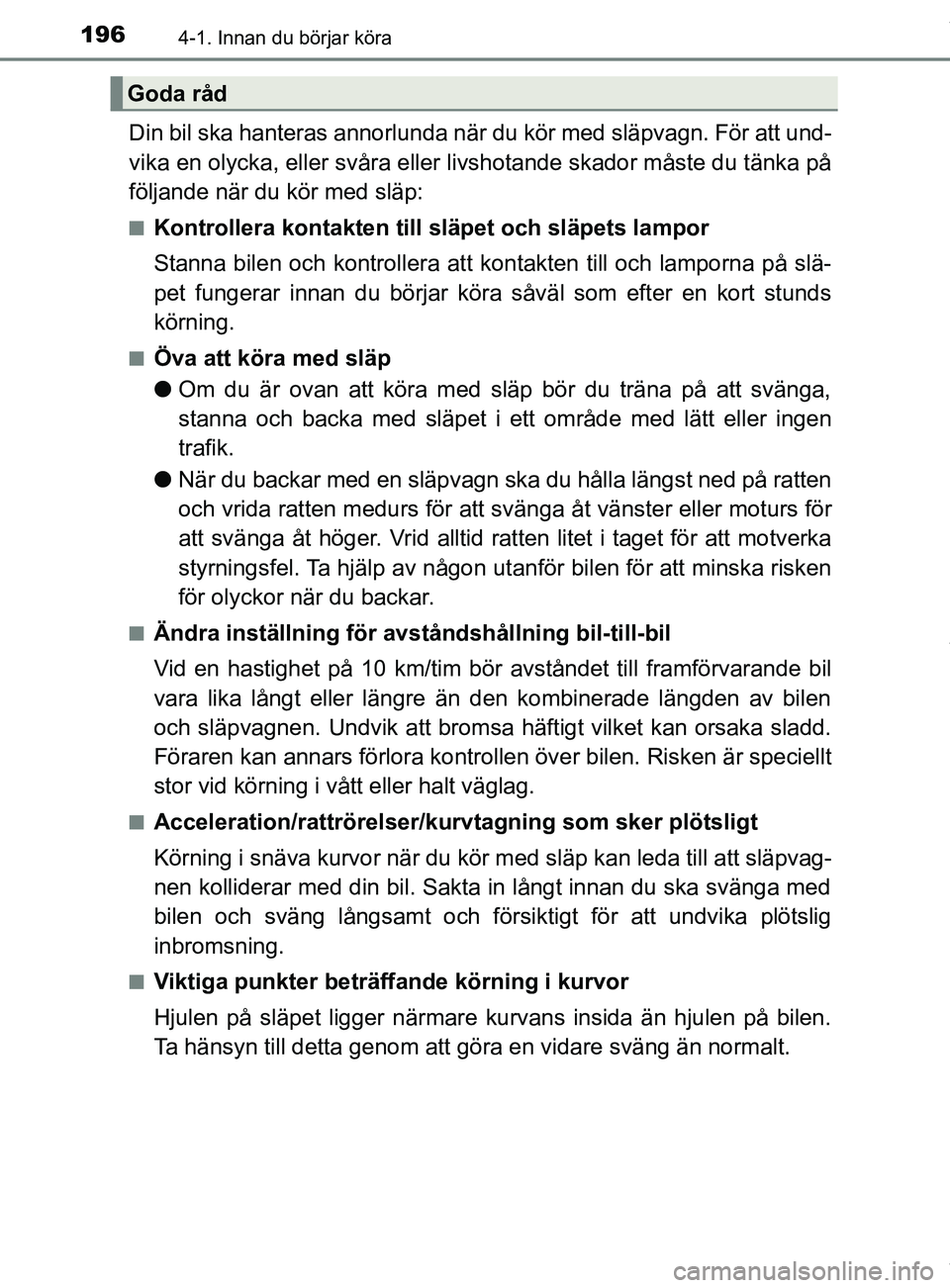

1964-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10576SE
Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
nKontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera att kontakten till och lamporna på slä-
pet fungerar innan du börjar köra såväl som efter en kort stunds
körning.
nÖva att köra med släp
l Om du är ovan att köra med släp bör du träna på att svänga,
stanna och backa med släpet i ett område med lätt eller ingen
trafik.
l När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon utanför bilen för att minska risken
för olyckor när du backar.
nÄndra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
nAcceleration/rattrörelser/kurvtagning som sker plötsligt
Körning i snäva kurvor när du kör med släp kan leda till att släpvag-
nen kolliderar med din bil. Sakta in långt innan du ska svänga med
bilen och sväng långsamt och försiktigt för att undvika plötslig
inbromsning.
nViktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta ge nom att göra en vidare sväng än normalt.
Goda råd
OM10576SE.book Page 196 Tuesday, April 3, 2018 11:12 AM

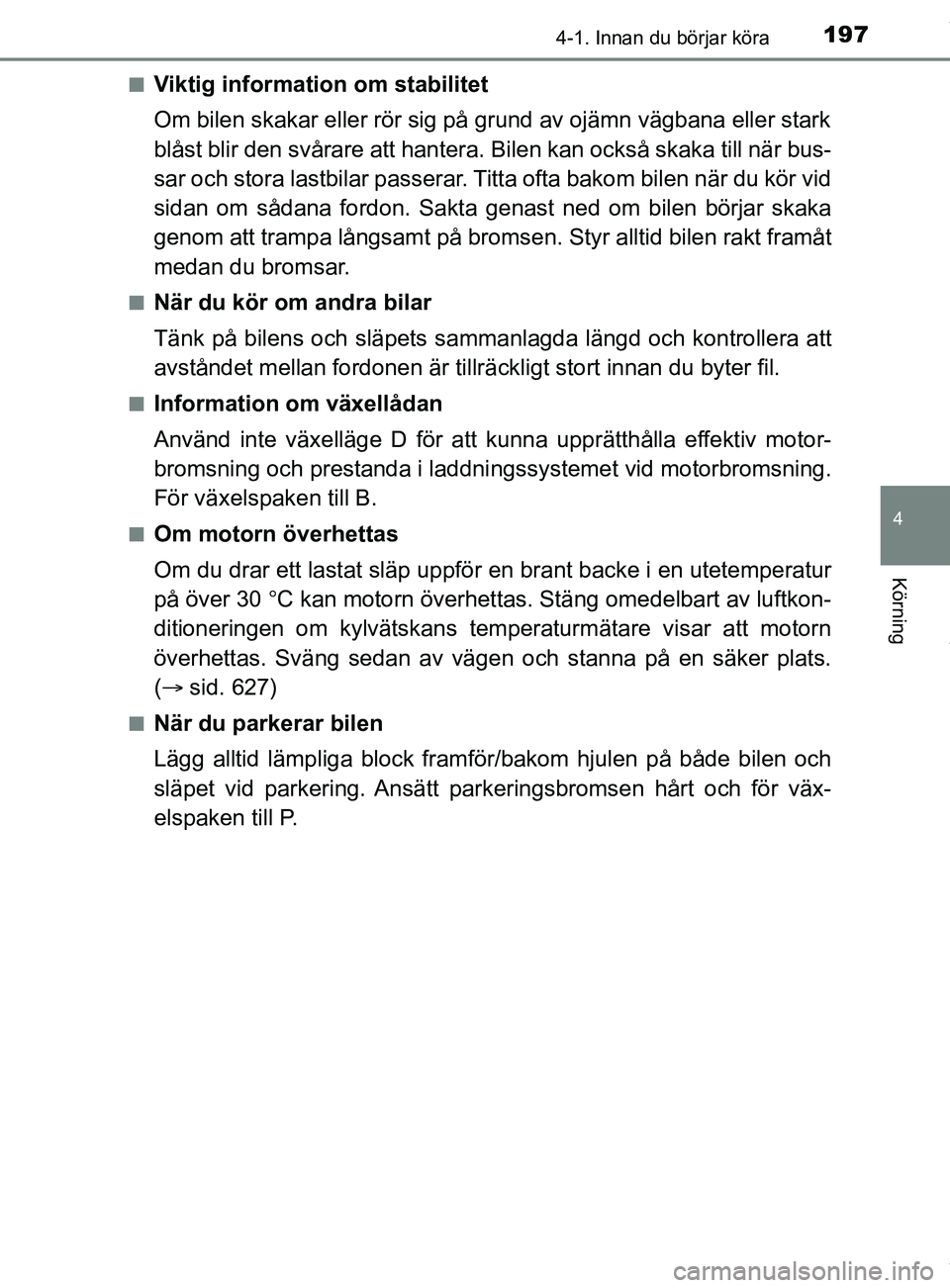

1974-1. Innan du börjar köra
4
Körning
C-HR_HV_OM_Europe_OM10576SEn
Viktig information om stabilitet
Om bilen skakar eller rör sig på grund av ojämn vägbana eller stark
blåst blir den svårare att hantera.
Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Titta ofta bakom bilen när du kör vid
sidan om sådana fordon. Sakta genast ned om bilen börjar skaka
genom att trampa långsamt på bromsen. Styr alltid bilen rakt framåt
medan du bromsar.
nNär du kör om andra bilar
Tänk på bilens och släpets samman lagda längd och kontrollera att
avståndet mellan fordonen är tillr äckligt stort innan du byter fil.
nInformation om växellådan
Använd inte växelläge D för att kunna upprätthålla effektiv motor-
bromsning och prestanda i laddni ngssystemet vid motorbromsning.
För växelspaken till B.
nOm motorn överhettas
Om du drar ett lastat släp uppför en brant backe i en utetemperatur
på över 30 C kan motorn överhettas. Stäng omedelbart av luftkon-
ditioneringen om kylvätskans temperaturmätare visar att motorn
överhettas. Sväng sedan av vägen och stanna på en säker plats.
(  sid. 627)
nNär du parkerar bilen
Lägg alltid lämpliga block framför/bakom hjulen på både bilen och
släpet vid parkering. Ansätt parkeringsbromsen hårt och för väx-
elspaken till P.
OM10576SE.book Page 197 Tuesday, April 3, 2018 11:12 AM

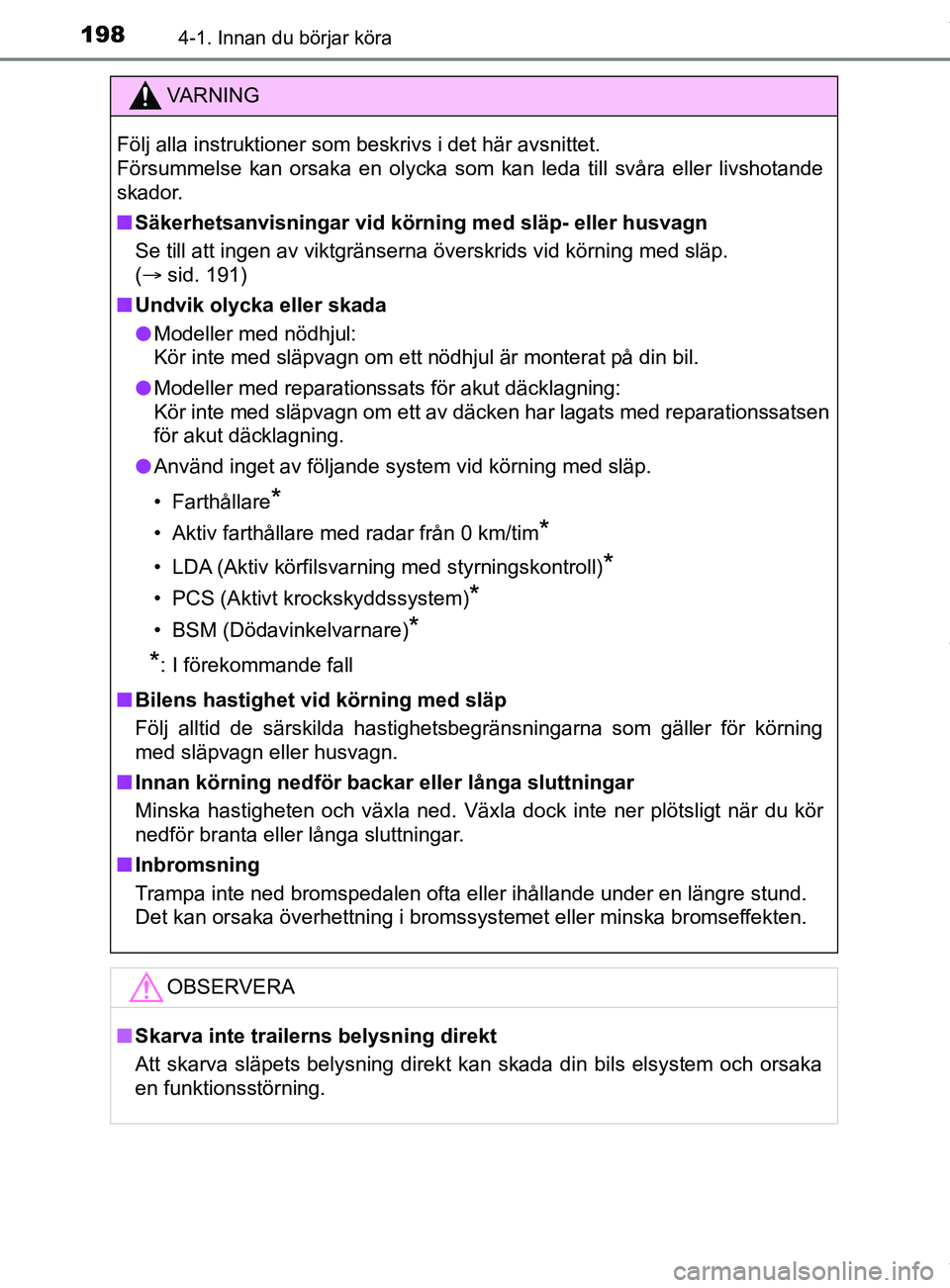

1984-1. Innan du börjar köra
C-HR_HV_OM_Europe_OM10576SE
VARNING
Följ alla instruktioner som beskrivs i det här avsnittet.
Försummelse kan orsaka en olycka som kan leda till svåra eller livshotande
skador.
n Säkerhetsanvisningar vid körn ing med släp- eller husvagn
Se till att ingen av viktgränserna överskrids vid körning med släp.
(  sid. 191)
n Undvik olycka eller skada
l Modeller med nödhjul:
Kör inte med släpvagn om ett nödhjul är monterat på din bil.
l Modeller med reparationssats för akut däcklagning:
Kör inte med släpvagn om ett av däcken har lagats med reparationssatsen
för akut däcklagning.
l Använd inget av följande system vid körning med släp.
• Farthållare
*
• Aktiv farthållare med radar från 0 km/tim*
• LDA (Aktiv körfilsvarning med styrningskontroll)*
• PCS (Aktivt krockskyddssystem)*
• BSM (Dödavinkelvarnare)*
*
: I förekommande fall
n Bilens hastighet vid körning med släp
Följ alltid de särskilda hastighetsbegränsningarna som gäller för körning
med släpvagn eller husvagn.
n Innan körning nedför backar eller långa sluttningar
Minska hastigheten och växla ned. Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
n Inbromsning
Trampa inte ned bromspedalen ofta eller ihållande under en längre stund.
Det kan orsaka överhettning i bromssystemet eller minska bromseffekten.
OBSERVERA
nSkarva inte trailerns belysning direkt
Att skarva släpets belysning direkt kan skada din bils elsystem och orsaka
en funktionsstörning.
OM10576SE.book Page 198 Tuesday, April 3, 2018 11:12 AM

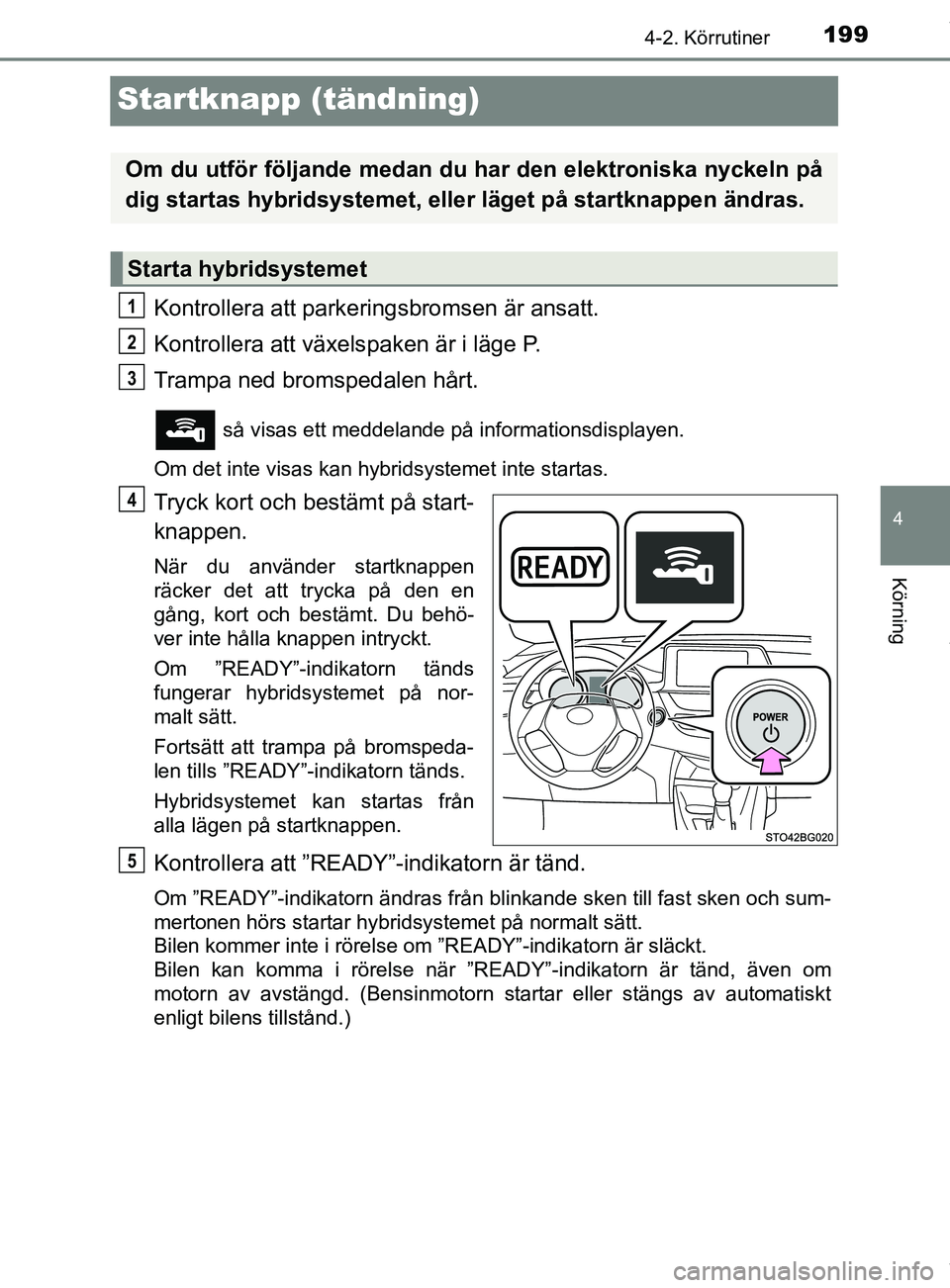

199
4
4-2. Körrutiner
Körning
C-HR_HV_OM_Europe_OM10576SE
Startknapp (tändning)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i läge P.
Trampa ned bromspedalen hårt.
så visas ett meddelande på informationsdisplayen.
Om det inte visas kan hybridsystemet inte startas.
Tryck kort och bestämt på start-
knappen.
När du använder startknappen
räcker det att trycka på den en
gång, kort och bestämt. Du behö-
ver inte hålla knappen intryckt.
Om ”READY”-indikatorn tänds
fungerar hybridsystemet på nor-
malt sätt.
Fortsätt att trampa på bromspeda-
len tills ”READY”-indikatorn tänds.
Hybridsystemet kan startas från
alla lägen på startknappen.
Kontrollera att ”READY”-indikatorn är tänd.
Om ”READY”-indikatorn ändras från blinkande sken till fast sken och sum-
mertonen hörs startar hybridsystemet på normalt sätt.
Bilen kommer inte i rörelse om ”READY”-indikatorn är släckt.
Bilen kan komma i rörelse när ”READY”-indikatorn är tänd, även om
motorn av avstängd. (Bensinmotorn startar eller stängs av automatiskt
enligt bilens tillstånd.)
Om du utför följande medan du har den elektroniska nyckeln på
dig startas hybridsystemet, eller läget på startknappen ändras.
Starta hybridsystemet
1
2
3
4
5
OM10576SE.book Page 199 Tuesday, April 3, 2018 11:12 AM

2004-2. Körrutiner
C-HR_HV_OM_Europe_OM10576SE
Stanna bilen helt.
Ansätt parkeringsbromsen (sid. 215) och för växelspaken till P
(  sid. 209).
Tryck på startknappen.
Hybridsystemet stängs av.
Släpp upp bromspedalen och kontrollera att ”ACCESSORY” har
släckts på informationsdisplayen-.
Du kan växla läge genom att trycka på startknappen utan att trampa
ned bromspedalen. (Läget ändras varje gång du trycker på startknap-
pen.) Avstängt
*
Varningsblinkers kan användas.
Informationsdisplayen visas inte.
Radioläge (ACCESSORY)
Vissa elektriska tillbehör kan
användas, t.ex. ljudanläggningen.
”ACCESSORY” visas på informa-
tionsdisplayen.
Tändningsläge
Samtliga elektriska tillbehör kan
användas.
”IGNITION ON” visas på informationsdisplayen.
*: Om växelspaken är i annat läge än P när hybridsystemet stängs av med startknappen försätts startknappen i radioläge, den stängs inte av.
Stänga av hybridsystemet
Ändra lägen på startknappen
1
2
3
4
Tändningsläge Radioläge
OM10576SE.book Page 200 Tuesday, April 3, 2018 11:12 AM
