2614-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE• Vid körning i ostadigt väder, t.ex. kraftigt regn, dimma, snö eller sand-
storm
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for- don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
• Om bilen inte har körts under en tid efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om bilen sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade • Om främre delen av bilen höjs eller sänks
OM10576SE.book Page 261 Tuesday, April 3, 2018 11:12 AM

2624-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEl
I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i broms-
systemet är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
l Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket hindrar systemet att fungera på rätt sätt:
• Fotgängare som är kortare än cirka 1 meter eller längre än\
cirka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjo\
l, etc) vilket
skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer
delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremål
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
OM10576SE.book Page 262 Tuesday, April 3, 2018 11:12 AM

2634-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn

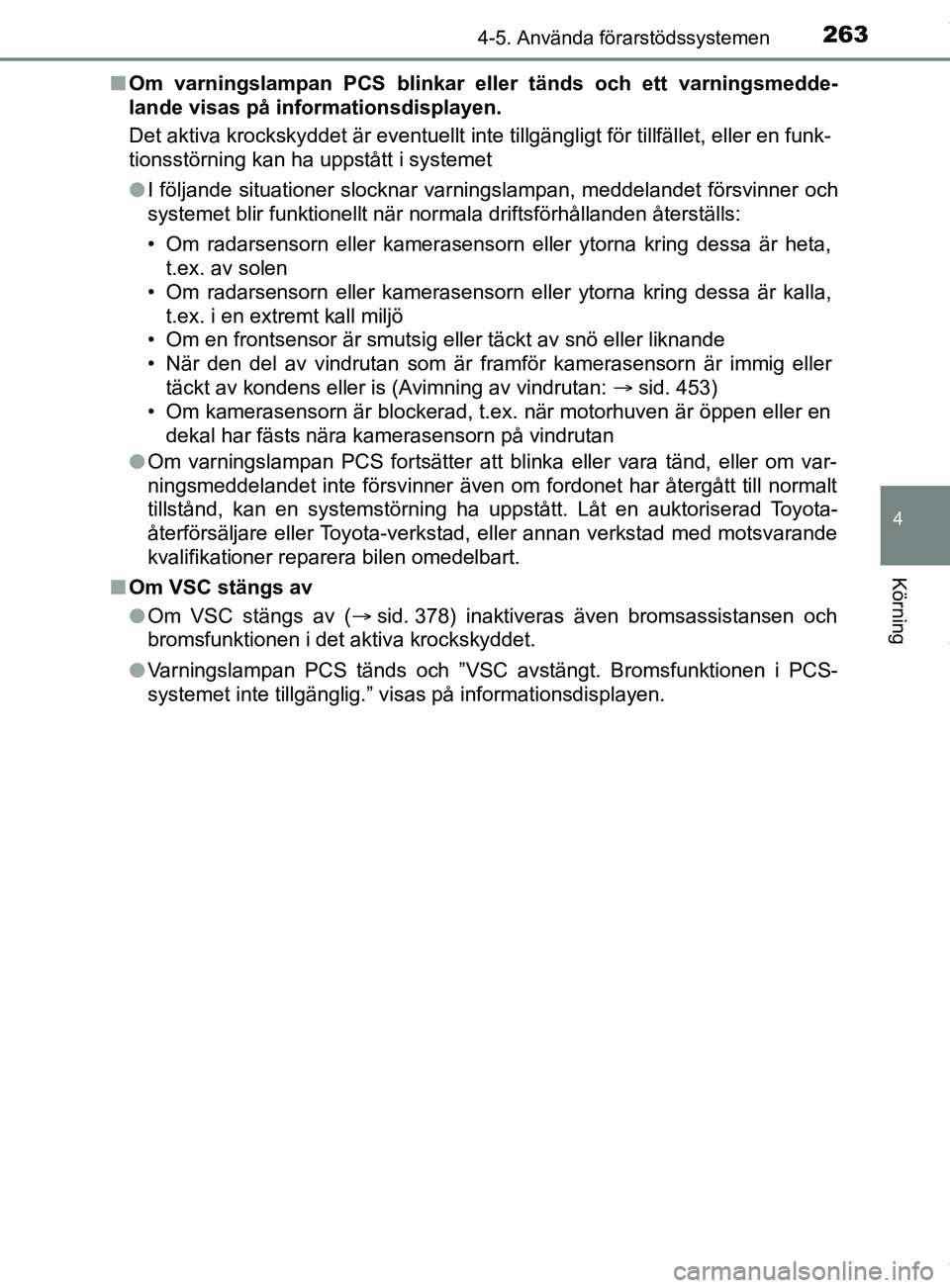

Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
l I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om en frontsensor är smutsig eller täckt av snö eller liknande
• När den del av vindrutan som är fram för kamerasensorn är immig eller
täckt av kondens eller is (Avimning av vindrutan: sid. 453)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en
dekal har fästs nära kamerasensorn på vindrutan
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner även om fordonet har återgått till normalt
tillstånd, kan en systemstörning ha uppstått. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer reparera bilen omedelbart.
n Om VSC stängs av
lOm VSC stängs av ( sid. 378) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
l Varningslampan PCS tänds och ”VSC avstängt. Bromsfunktionen i PCS-
systemet inte tillgänglig.” visas på informationsdisplayen.
OM10576SE.book Page 263 Tuesday, April 3, 2018 11:12 AM

2644-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
LDA (Aktiv körfilsvarning)
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) körfälts-
markeringar.
: I förekommande fall
Sammanfattning av funktioner
OM10576SE.book Page 264 Tuesday, April 3, 2018 11:12 AM

2654-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
uFunktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält vi-
sas en varning på informations-
displayen och en varningssum-
mer hörs för att påkalla förarens
uppmärksamhet.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka till mit-
ten av körfältet.
Funktioner i LDA-systemet
OM10576SE.book Page 265 Tuesday, April 3, 2018 11:12 AM

2664-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
uFunktionen styrningskontroll
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält assisterar det efter behov
genom att ge ratten korta vrid-
ningar under kort tid för att hålla
bilen i sitt körfält.
Gäller ej Israel:
Om systemet känner av att rat-
ten inte har vridits under en fast-
ställd tid, eller om ratten inte
hålls i ett stadigt grepp visas en
varning på informationsdis-
playen varpå funktionen stängs
tillfälligt av.
Gäller Israel:
Om systemet känner av att ratten inte har vridits under en fastställd tid,
eller om ratten inte hålls i ett stadigt grepp visas en varning på informa-
tionsdisplayen och en varningston hörs.
OM10576SE.book Page 266 Tuesday, April 3, 2018 11:12 AM

2674-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
uVingelvarning, funktion
Om bilen upprepade gånger
kränger eller verkar lämna sitt
körfält hörs varningssummern
och ett meddelande visar på
informationsdisplayen för att
påkalla förarens uppmärksam-
het.
VARNING
n Innan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LKA kör inte bilen automatiskt, inte
heller minskar den uppmärksamhet som förarens måste ge området framför
bilen. Föraren måste alltid ta fullt ansvar för säker körning genom att vara
mycket uppmärksam på förhållandena runt bilen och använda ratten för att
korrigera bilens körriktning. Föraren måste också ta tillräckliga raster när
trötthet ger sig till känna, t.ex. på långkörningar.
Undlåtelse att vidta lämpliga köråtgärder och ge körningen full uppmärk-
samhet kan leda till leda till en olycka som kan resultera i svåra eller livsho-
tande skador.
n Undvik att använda LDA-systemet av misstag
Stäng av LDA-systemet med LDA-knappen när systemet inte används.
OM10576SE.book Page 267 Tuesday, April 3, 2018 11:12 AM

2684-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
VARNING
n Situationer som är olämpliga för LDA-systemet
Använd inte LDA-systemet i följande situationer.
Systemet kommer eventuellt inte att fungera vilket kan leda till en olycka
med svåra eller livshotande skador som följd.
l Nödhjul (i förekommande fall), snökedjor etc., är monterade.
l Om däcken är mycket slitna eller om lufttrycket i däcken är lågt.
l Däck med olika struktur, tillverkning, varumärke eller däckmönster
används.
l Föremål eller mönster som kan misstas för vita (gula) körfältsmarkeringar
finns på sidan av vägen (räcken, trottoarkanter, reflekterande stolpar, etc.).
l Bilen körs på snötäckt väg.
l Vita (gula) körfältsmarkeringar är svåra att se på grund av regn, snö,
dimma, damm, etc.
l Märken efter asfaltreparation, vita (gula) markeringar, etc., finns på grund
av vägarbeten.
l Bilen körs på tillfälligt eller begränsat körfält på grund av byggnadsarbete.
l Bilen körs på underlag som är halt på grund av regn, snö, köldgrader, etc.
l Bilen körs i körfält som inte är på motorväg.
l Bilen körs i ett byggnationsområde.
l Bilen drar ett släp eller annat fordon.
n Undvik funktionsstörning i LDA-systemet och att det används av miss-
tag
l Gör inga anpassningar av strålkastarna och placera inga dekaler på strål-
kastarnas yta.
l Gör ingen ändring i bilens fjädring. Om delar behöver bytas i hjulupphäng-
ningen ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
l Montera eller placera inga föremål på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller dylikt).
l Om vindrutan måste repareras ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM10576SE.book Page 268 Tuesday, April 3, 2018 11:12 AM

2694-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE

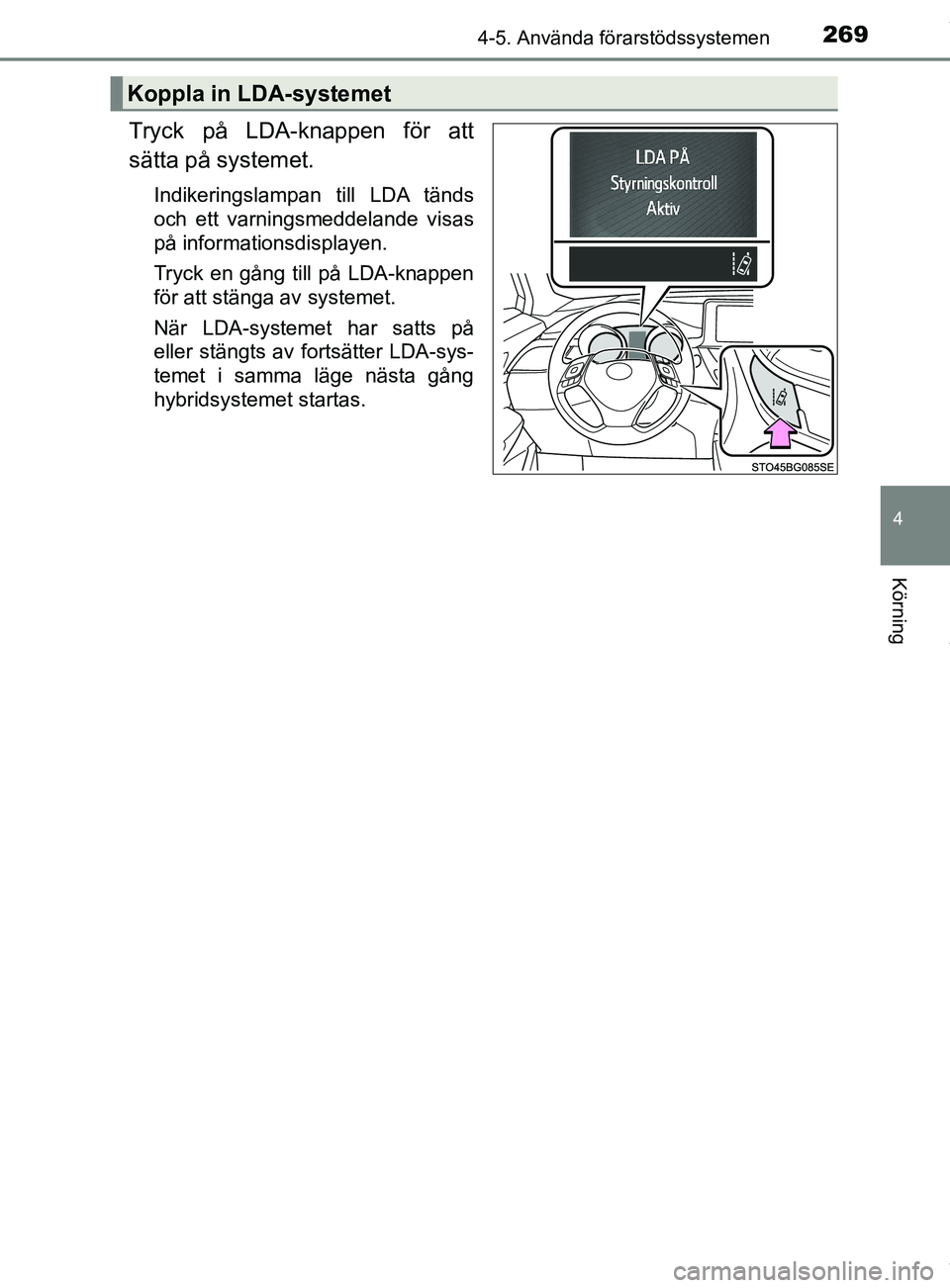

Tryck på LDA-knappen för att
sätta på systemet.
Indikeringslampan till LDA tänds
och ett varningsmeddelande visas
på informationsdisplayen.
Tryck en gång till på LDA-knappen
för att stänga av systemet.
När LDA-systemet har satts på
eller stängts av fortsätter LDA-sys-
temet i samma läge nästa gång
hybridsystemet startas.
Koppla in LDA-systemet
OM10576SE.book Page 269 Tuesday, April 3, 2018 11:12 AM

2704-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
LDA, indikator
Indikeringslampan informerar föra-
ren om systemet är aktivt eller ej.
Tänds med vitt ljus:
LDA-systemet är aktivt.
Tänds med grönt ljus:
Rattassistansen i styrningskontroll-
funktionen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
Visning av styrningsassistansen
Indikerar att rattassistansen i styrningskontrollen är aktiv.
Funktionen körfilsvarning, display
Visas när informationsdisplayen är inställd på informationsskärmen till
förarassistanssystem.
Indikeringar på informationsdisplay
Ytan innanför visade vita linjer är
vit: Ytan innanför visade vita linjer är
svart:
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinka r de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
