2714-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( sid. 274)
l Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning.
• ” Steering Assist” i skärmen på informationsdisplayen är
inställd i påslaget läge. ( sid. 656)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( sid. 272)
l Vingelvarning, funktion
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• ” Alert” i skärmen på informationsdisplayen är inställd i påsla-
get läge. ( sid. 656)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 274)
OM10576SE.book Page 271 Tuesday, April 3, 2018 11:12 AM

2724-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn
Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( sid. 271)
n Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick etc, känner föraren
eventuellt inte att funktionen är i drift, eller funktionen aktiveras eventuellt
inte.
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
n Varning för inga händer på ratten
Gäller ej Israel:
Om föraren fortsätter att inte ha händerna på ratten visas ett varningsmedde-
lande och symbolen på bilden på informationsdisplayen, och funktionen
avbryts temporärt. Denna varning funger ar på samma sätt när föraren konti-
nuerligt endast använder ratten med små vridningar. Ha alltid händerna på
ratten när det här systemet används oavsett varningar.
Gäller Israel:
Om föraren fortsätter att inte ha händerna på ratten hörs en varningssummer
och ett varningsmeddelande och symbolen på bilden visas på informations-
displayen. Denna varning fungerar på samma sätt när föraren kontinuerligt
endast använder ratten med små vridningar. Ha alltid händerna på ratten när
det här systemet används oavsett varningar.
Beroende på bilen skick och rådande vägförhållanden aktiveras varningen
eventuellt inte. Om systemet fastställer att föraren har
tagit händerna från ratten medan styr-
ningskontrollen är aktiverad visas ett var-
ningsmeddelande och symbolen på
informationsdisplayen som uppmanar
föraren att hålla i ratten.
OM10576SE.book Page 272 Tuesday, April 3, 2018 11:12 AM

2734-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn
Vingelvarning, funktion
Beroende på bilen skick och rådande vägförhållanden aktiveras varningen
eventuellt inte.
n Vita (gula) filmarkeringar finns endast på vägens ena sida.
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
n Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
lDet förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillastående vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
Om systemet fastställer att bilen vinglar
medan vingelvarningen är aktiverad hörs
en summerton och ett varningsmedde-
lande som uppmanar föraren att ta en
paus och symbolen på bilden samtidigt
visas på informationsdisplayen.
OM10576SE.book Page 273 Tuesday, April 3, 2018 11:12 AM

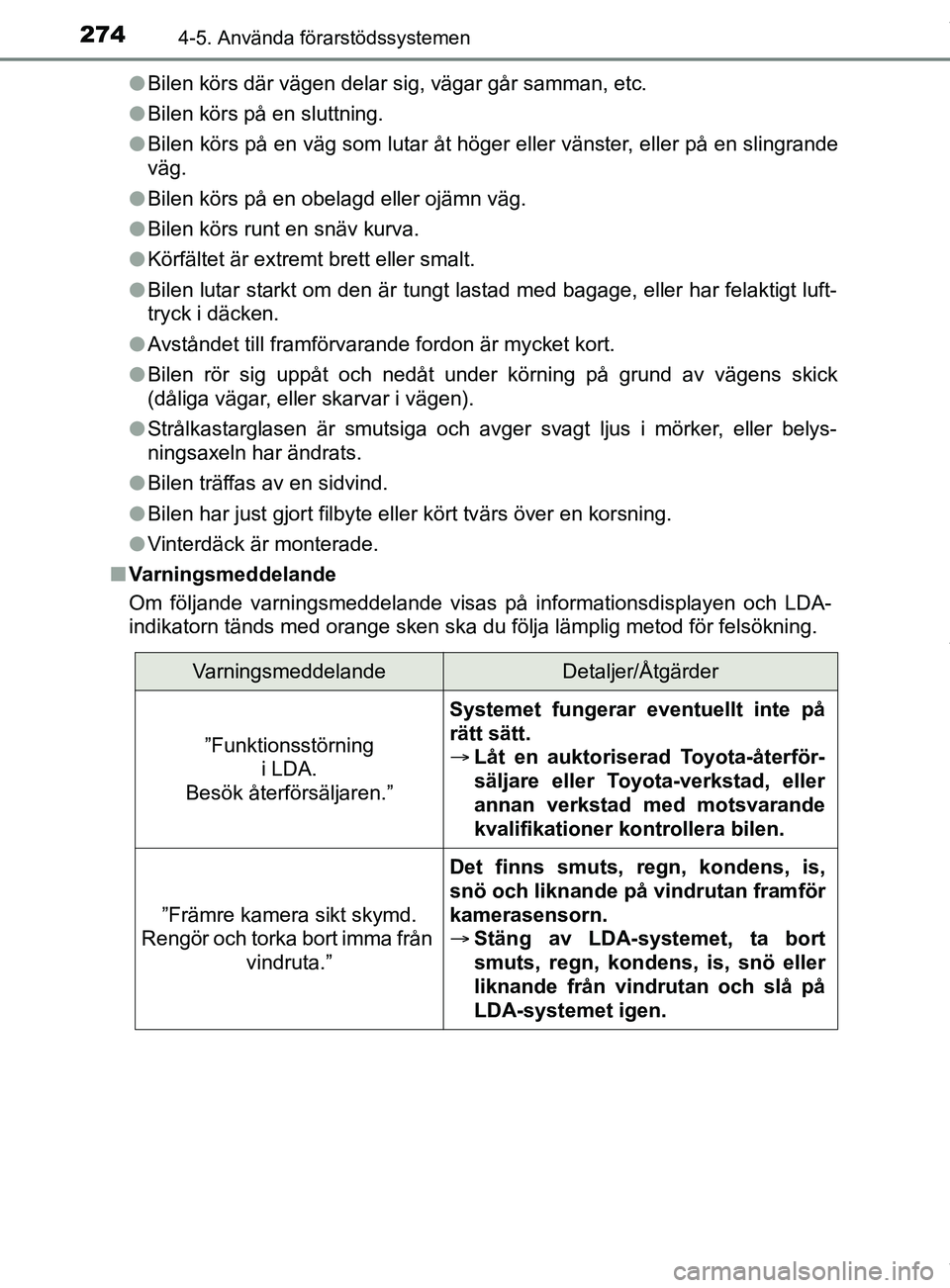

2744-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEl
Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen träffas av en sidvind.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
l Vinterdäck är monterade.
n Varningsmeddelande
Om följande varningsmeddelande visas på informationsdisplayen och LDA-
indikatorn tänds med orange sken ska du följa lämplig metod för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”Funktionsstörning
i LDA.
Besök återförsäljaren.”
Systemet fungerar eventuellt inte på
rätt sätt.
 Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
”Främre kamera sikt skymd.
Rengör och torka bort imma från vindruta.”
Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
OM10576SE.book Page 274 Tuesday, April 3, 2018 11:12 AM

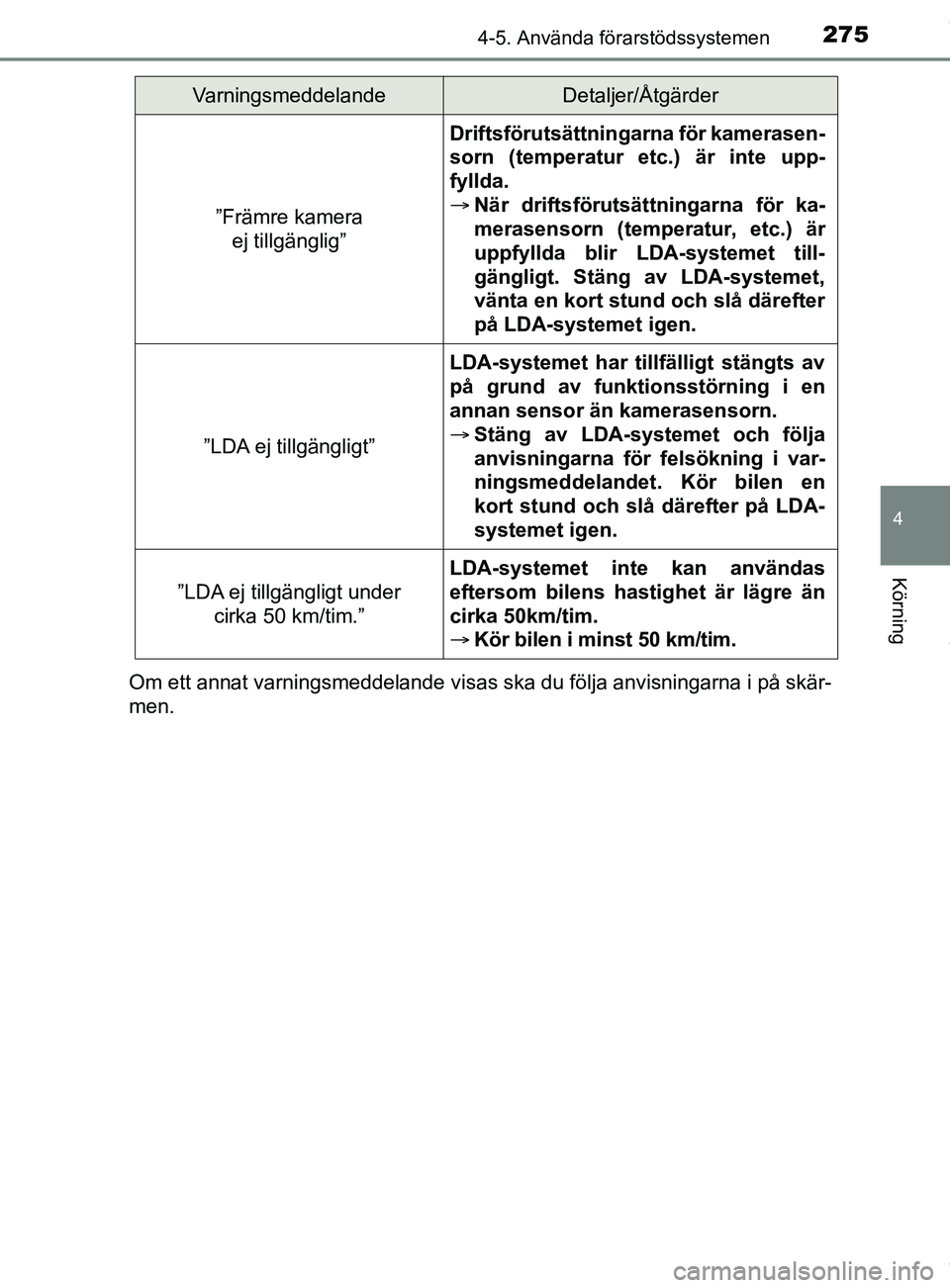

2754-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEOm ett annat varningsmeddelande visas ska du följa anvisningarna i på skär-
men.
”Främre kamera
ej tillgänglig”
Driftsförutsättnin garna för kamerasen-
sorn (temperatur etc.) är inte upp-
fyllda.
 När driftsförutsättningarna för ka-
merasensorn (tempe ratur, etc.) är
uppfyllda blir LDA-systemet till-
gängligt. Stäng av LDA-systemet,
vänta en kort stund och slå därefter
på LDA-systemet igen.
”LDA ej tillgängligt”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
 Stäng av LDA-systemet och följa
anvisningarna för felsökning i var-
ningsmeddelandet. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
”LDA ej tillgängligt under
cirka 50 km/tim.”
LDA-systemet inte kan användas
eftersom bilens hastighet är lägre än
cirka 50km/tim.
Kör bilen i minst 50 km/tim.
VarningsmeddelandeDetaljer/Åtgärder
OM10576SE.book Page 275 Tuesday, April 3, 2018 11:12 AM

2764-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn
Specialanpassning
Följande skärminställningar kan ändras.
Hur man ändrar inställningarna, se sid. 649.
FunktionInställningar
Funktionen körfilsvarningStälla in varningens känslighet
Funktionen styrningskontrollAktivera och inaktivera styrningsassistan-
sen
Vingelvarning, funktionSätta på och stänga av funktionen
Ställa in varningens känslighet
OM10576SE.book Page 276 Tuesday, April 3, 2018 11:12 AM

277
4
4-5. Använda förarstödssystemen
Körning
C-HR_HV_OM_Europe_OM10576SE
RSA (Vägskyltsigenkänning)
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegräns-
ningen, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna
som känts av larmas föraren m ed varningsskärm och varningssum-
mer
*.
*: Den här inställningen behöver specialinställas.
: I förekommande fall
Sammanfattning av funktioner
VARNING
n Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
OM10576SE.book Page 277 Tuesday, April 3, 2018 11:12 AM

2784-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
l Om information från förarstöd-
systemet har valts kan upp till 3
skyltar visas. ( sid. 279)
l Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller
en skylt för förbudet upphör
visas. ( sid. 279)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar med
tilläggsmarkering visas inte. Om
andra skyltar än fartbegränsnings-
skyltar visas nämns de under den
aktuella fartbegränsningsskylten.
Indikering på info rmationsdisplayen
OM10576SE.book Page 278 Tuesday, April 3, 2018 11:12 AM

2794-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
Följande typer av vägskyltar, inklusive elektroniska skyltar och blin-
kande skyltar känns av.
En icke-officiell vägskylt (som inte uppfyller Wien-konventionen) eller en
vägskylt som nyligen lanserats känns eventuellt inte av.
Olika typer av igenkänningsbara vägskyltar
Ty pInformationsdisplay
Fartbegränsning börjar/upphör
Motorvägs-påfart/avfart
Fartbegränsning med tilläggs-
markering
(Visas samtidigt med fart-
begränsning)
(Skärm, exempel)
Vått
Regn
Is
Ramp,
uppför/nedför
*
Tilläggsmarkering finns
(Innehållet känns
inte av)
OM10576SE.book Page 279 Tuesday, April 3, 2018 11:12 AM

2804-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
*: Om körriktningsvisare inte används vid byte av körfält visas inte marke-ringen.
I följande situationer uppmärksamma s föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
Ingen omkörning börjar/upphör
Allt upphör
(Alla begränsningar upphör.
Återgång till standardmässiga vägbestämmelser.)
Varningsdisplay
Ty pInformationsdisplay
