Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie ró˝niç
od stanu faktycznego.
1-3. Hybrydowy uk∏ad nap´dowy91
1
Dla bezpieczeƒstwa i ochrony

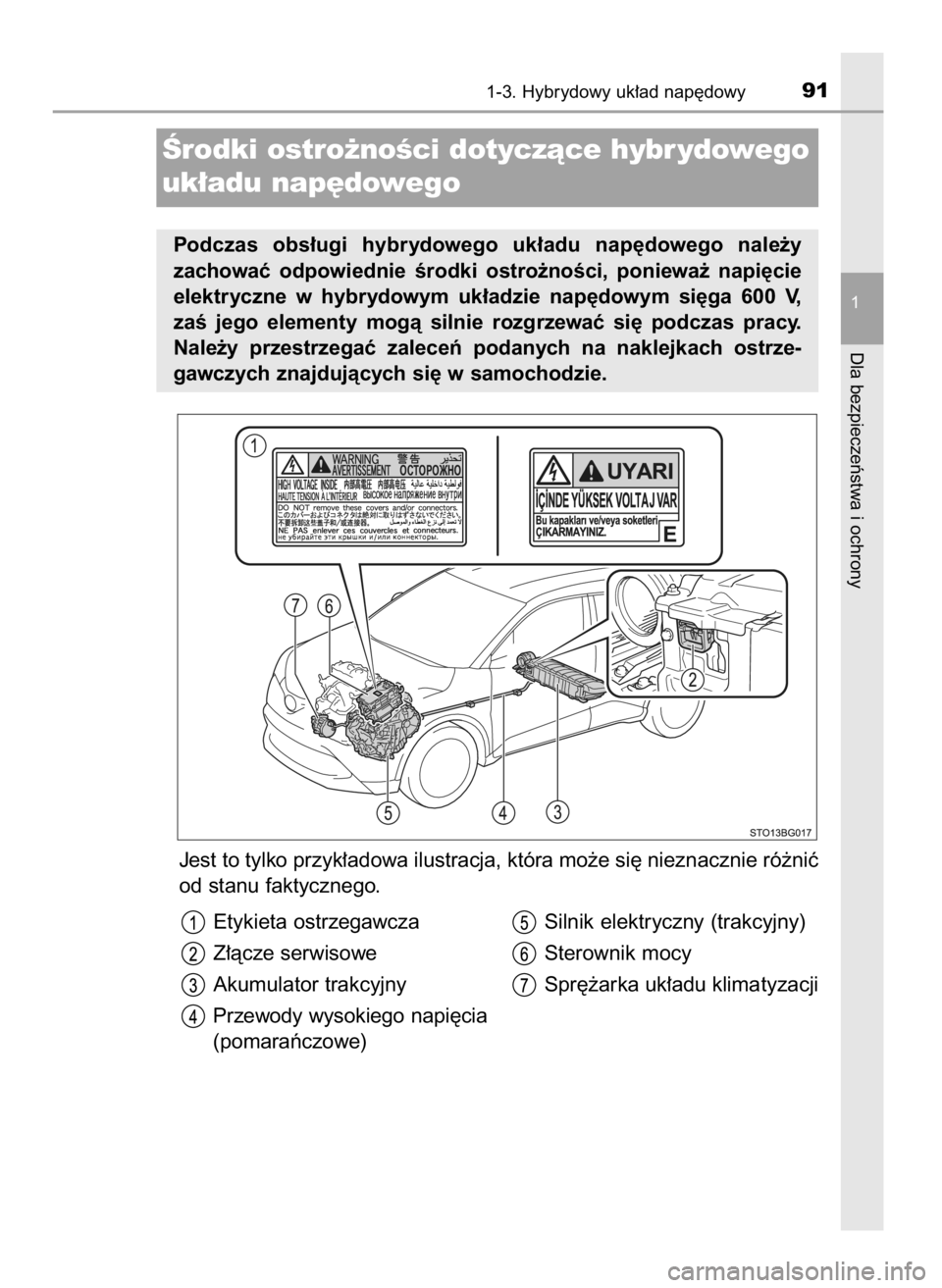

Ârodki ostro˝noÊci dotyczàce hybr ydowego
uk∏adu nap´dowego
Podczas obs∏ugi hybrydowego uk∏adu nap´dowego nale˝y
zachowaç odpowiednie Êrodki ostro˝noÊci, poniewa˝ napi´cie
elektryczne w hybrydowym uk∏adzie nap´dowym si´ga 600 V,
zaÊ jego elementy mogà silnie rozgrzewaç si´ podczas pracy.
Nale˝y przestrzegaç zaleceƒ podanych na naklejkach ostrze-
gawczych znajdujàcych si´ w samochodzie.
Etykieta ostrzegawcza
Z∏àcze serwisowe
Akumulator trakcyjny
Przewody wysokiego napi´cia
(pomaraƒczowe)Silnik elektryczny (trakcyjny)
Sterownik mocy
Spr´˝arka uk∏adu klimatyzacji
20 C-HR HV OM10576E 13/6/18 8:51 Page 91 (Black plate)

Wlotowy otwór wentylacyjny, ma-
jàcy za zadanie ch∏odziç akumula-
tor trakcyjny, znajduje si´ z prawej
strony pod tylnymi fotelami. Prze-
s∏oni´cie go mo˝e doprowadziç
do przegrzania akumulatora trak-
cyjnego gro˝àcego obni˝eniem
jego sprawnoÊci.
Gdy odpowiedni czujnik zarejestruje si∏´ zderzenia przekraczajàcà
okreÊlony poziom, nast´puje awaryjne odci´cie dop∏ywu pràdu o wy-
sokim napi´ciu oraz zatrzymanie pracy pompy paliwowej w celu zmi-
nimalizowania ryzyka przebiç elektrycznych i wycieku paliwa. W takiej
sytuacji nie jest mo˝liwe ponowne uruchomienie samochodu. W celu
ponownego uruchomienia hybrydowego uk∏adu nap´dowego nale˝y
zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
W przypadku wystàpienia usterki w hybrydowym uk∏adzie nap´do-
wym lub wykonania nieprawid∏owej operacji pojawia si´ odpowiedni
komunikat ostrzegawczy.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
ostrzegawczy, nale˝y zapoznaç
si´ z nim i postàpiç zgodnie z in-
strukcjami.
921-3. Hybrydowy uk∏ad nap´dowy
Otwór wentylacyjny komory akumulatora trakcyjnego
Awaryjne odcinanie zasilania
Komunikaty ostrzegawcze dotyczàce hybrydowego uk∏adu nap´dowego
20 C-HR HV OM10576E 13/6/18 8:51 Page 92 (Black plate)

Gdy zaÊwieci si´ lampka ostrzegawcza, pojawi si´ komunikat ostrze-
gawczy lub zostanie od∏àczony akumulator 12-woltowy
Hybrydowy uk∏ad nap´dowy mo˝e nie daç si´ uruchomiç. W takim przypadku
nale˝y ponowiç prób´ uruchomienia. Je˝eli lampka kontrolna stanu gotowo-
Êci „READY” nie zaÊwieci si´, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wyczerpanie paliwa
W przypadku niemo˝liwoÊci uruchomienia hybrydowego uk∏adu nap´dowego
na skutek wyczerpania paliwa nale˝y nalaç do zbiornika co najmniej takà
iloÊç benzyny, aby zgas∏a lampka ostrzegawcza niskiego poziomu paliwa
(
S. 646). Uruchomienie hybrydowego uk∏adu nap´dowego mo˝e nie byç
mo˝liwe równie˝ w sytuacji, gdy w zbiorniku znajduje si´ niewielka iloÊç paliwa.
(Gdy samochód stoi poziomo, minimalna iloÊç paliwa, wymagana by zgas∏a
lampka ostrzegawcza niskiego poziomu paliwa, wynosi oko∏o 7,5 litra. Gdy
samochód stoi na pochy∏oÊci, war toÊç ta mo˝e byç inna i iloÊç paliwa nale˝y
odpowiednio zwi´kszyç.)
Fale elektromagnetyczne
Elementy instalacji wysokiego napi´cia oraz ∏àczàce je ekranowane
przewody elektryczne generujà pole elektromagnetyczne o nat´˝eniu nie
odbiegajàcym od spotykanego w samochodach o tradycyjnym nap´dzie
spalinowym czy wytwarzanego przez urzàdzenia domowego u˝ytku.
Podczas korzystania z urzàdzeƒ radiowych pochodzàcych od innych pro-
ducentów mogà wystàpiç zak∏ócenia odbioru.
Akumulator trakcyjny
Akumulator trakcyjny ma ograniczonà ˝ywotnoÊç. Na trwa∏oÊç akumulatora
trakcyjnego wp∏yw ma styl jazdy i warunki eksploatacji samochodu.
Certyfikat ZgodnoÊci (DoC)
Samochód ten spe∏nia wymogi normy Unii Europejskiej ECE100 (dotyczàcej
bezpieczeƒstwa akumulatorowych pojazdów z nap´dem elektrycznym)
w zakresie emisji wodoru.
1-3. Hybrydowy uk∏ad nap´dowy93
1
Dla bezpieczeƒstwa i ochrony
20 C-HR HV OM10576E 13/6/18 8:51 Page 93 (Black plate)

941-3. Hybrydowy uk∏ad nap´dowy
Specjalne Êrodki ostro˝noÊci ze wzgl´du na wysokie napi´cie
W samochodzie tym, obok zwyk∏ej instalacji 12-woltowej, wyst´pujà urzà-
dzenia zasilane pràdem elektrycznym o wysokim napi´ciu, zarówno sta-
∏ym, jak i zmiennym. Wysokie napi´cie jest niebezpieczne i mo˝e spowo-
dowaç poparzenia lub pora˝enie pràdem, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nie wolno dotykaç, rozmontowywaç, wymontowywaç ani wymieniaç
urzàdzeƒ zasilanych wysokim napi´ciem, jak równie˝ ich przewodów
i z∏àczy elektrycznych.
Po uruchomieniu hybrydowy uk∏ad nap´dowy silnie rozgrzewa si´ na
skutek przep∏ywu pràdu. Nale˝y zachowaç odpowiednie Êrodki ostro˝no-
Êci ze wzgl´du na wysokie napi´cie elektryczne i wysokà temperatur´
oraz przestrzegaç zaleceƒ podanych na naklejkach ostrzegawczych.
Nie wolno otwieraç zaÊlepki otworu z∏à-
cza serwisowego znajdujàcego si´
z prawej strony pod tylnymi fotelami.
Z∏àcze to wykorzystywane jest tylko
podczas obs∏ugi serwisowej, gdy samo-
chód nara˝ony jest na dzia∏anie wyso-
kiego napi´cia.
20 C-HR HV OM10576E 13/6/18 8:51 Page 94 (Black plate)

1-3. Hybrydowy uk∏ad nap´dowy95
1
Dla bezpieczeƒstwa i ochrony
Post´powanie w razie wypadku
Je˝eli samochód uleg∏ wypadkowi, nale˝y przestrzegaç podanych ni˝ej za-
leceƒ, aby ograniczyç ryzyko Êmierci lub powa˝nych obra˝eƒ cia∏a.
Zatrzymaç samochód w bezpiecznym miejscu tak, aby uniknàç kolejnej
kolizji, uruchomiç hamulec postojowy, przestawiç dêwigni´ przek∏adni na-
p´dowej w po∏o˝enie P, a nast´pnie wy∏àczyç hybrydowy uk∏ad nap´dowy.
Nie dotykaç ˝adnych przewodów, z∏àczy elektrycznych ani elementów,
które mogà znajdowaç si´ pod wysokim napi´ciem.
Wystajàce wewnàtrz lub na zewnàtrz samochodu jakiekolwiek przewody
elektryczne gro˝à pora˝eniem pràdem. Nie wolno ich dotykaç.
Nie wolno dotykaç jakichkolwiek wyciekajàcych z samochodu p∏ynów, po-
niewa˝ mo˝e to byç silnie alkaliczny elektrolit z akumulatora trakcyjnego.
W razie kontaktu ze skórà lub gdy p∏yn taki dostanie si´ do oczu, nale˝y na-
tychmiast sp∏ukaç to miejsce du˝à iloÊcià wody, w miar´ mo˝liwoÊci z do-
datkiem kwasu bornego. Natychmiast zwróciç si´ o pomoc medycznà.
W razie po˝aru nale˝y jak najszybciej wydostaç si´ z samochodu. Nie
wolno u˝ywaç gaÊnicy, która nie jest przeznaczona do urzàdzeƒ elek-
trycznych pod napi´ciem. Niebezpieczne mo˝e byç równie˝ u˝ycie na-
wet niewielkiej iloÊci wody.
Je˝eli samochód wymaga holowania, przednie ko∏a muszà byç uniesione.
Je˝eli podczas holowania ko∏a po∏àczone z silnikiem elektrycznym (trak-
cyjnym) pozostajà na pod∏o˝u, silnik mo˝e nadal wytwarzaç napi´cie
elektryczne. Mo˝e to spowodowaç przebicia elektryczne, gro˝àce po˝a-
rem. (
S. 636)
Dok∏adnie sprawdziç pod∏o˝e pod samochodem. Âlady wycieków mogà
Êwiadczyç o uszkodzeniu uk∏adu paliwowego. W takim przypadku nale˝y
natychmiast opuÊciç samochód.
20 C-HR HV OM10576E 13/6/18 8:51 Page 95 (Black plate)

961-3. Hybrydowy uk∏ad nap´dowy
Akumulator trakcyjny
Akumulatora trakcyjnego w ˝adnym wypadku nie nale˝y odsprzedawaç,
przekazywaç do dalszej eksploatacji ani poddawaç przeróbkom. Ze
wzgl´dów bezpieczeƒstwa wymontowane ze z∏omowanych pojazdów
akumulatory trakcyjne przyjmowane sà przez autoryzowane stacje
obs∏ugi Toyoty lub inne specjalistyczne warsztaty. Nie nale˝y na w∏asnà
r´k´ pozbywaç si´ akumulatora trakcyjnego.
Nieprawid∏owe post´powanie z takim akumulatorem stwarza ryzyko
zaistnienia nast´pujàcych sytuacji, gro˝àcych Êmiercià lub powa˝nymi
obra˝eniami cia∏a:
• Akumulator trakcyjny mo˝e zostaç nieprzepisowo z∏omowany lub
porzucony, gro˝àc pora˝eniem pràdem w razie przypadkowego do-
tkni´cia cz´Êci znajdujàcej si´ pod wysokim napi´ciem.
• Akumulator trakcyjny przeznaczony jest do u˝ytku wy∏àcznie w danym
samochodzie. Wykorzystywanie go poza samochodem lub poddawa-
nie jakimkolwiek przeróbkom grozi na przyk∏ad pora˝eniem pràdem,
wytworzeniem wysokiej temperatury, emisjà dymu, eksplozjà lub wy-
ciekiem elektrolitu.
Szczególnie wysokie ryzyko nieszcz´Êliwego wypadku dotyczy osoby,
której samochód ten zostanie odsprzedany lub przekazany, poniewa˝
mo˝e ona nie byç Êwiadoma tych zagro˝eƒ.
Pozostawienie akumulatora trakcyjnego w z∏omowanym samochodzie
stwarza potencjalne ryzyko pora˝enia pràdem w razie dotkni´cia
elementów instalacji wysokiego napi´cia, przewodów lub z∏àczy elek-
trycznych. Zu˝yte akumulatory trakcyjne powinny zostaç przekazane
autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi. W razie nieprzestrzegania odpowiedniej procedury z∏omo-
wania akumulatory te mogà stanowiç Êmier telne zagro˝enie.
20 C-HR HV OM10576E 13/6/18 8:51 Page 96 (Black plate)

1-3. Hybrydowy uk∏ad nap´dowy97
1
Dla bezpieczeƒstwa i ochrony
Otwór wentylacyjny komory akumulatora trakcyjnego
Nale˝y upewniç si´, ˝e ˝aden przedmiot, taki jak pokrowiec fotela, pla-
stikowa os∏ona lub baga˝ nie blokuje otworu wentylacyjnego. Grozi to
przegrzaniem i uszkodzeniem akumulatora trakcyjnego.
Je˝eli w otworze wentylacyjnym zbierze si´ kurz itp., nale˝y oczyÊciç go
za pomocà odkurzacza, aby zapobiec jego zatkaniu.
Nie dopuszczaç do zamoczenia lub dostania si´ cia∏ obcych do otworu wen-
tylacyjnego. Grozi to zwarciem i uszkodzeniem akumulatora trakcyjnego.
Nie nale˝y przewoziç samochodem du˝ych iloÊci wody, np. zasobników
wody do urzàdzeƒ ch∏odzàcych. Gdy w razie rozlania woda dostanie si´
do akumulatora trakcyjnego, mo˝e spowodowaç jego uszkodzenie. W ta-
kiej sytuacji nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi sprawdzenie samochodu.
Otwór wentylacyjny wyposa˝ony jest w filtr. Je˝eli filtr pozostaje znaczà-
co zabrudzony po wyczyszczeniu otworu wentylacyjnego, zaleca si´ jego
wyczyszczenie lub wymian´. Wi´cej informacji dotyczàcych czyszczenia
filtra: S. 604.
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat „Mainte-
nence required for Traction battery cooling par ts. See owner’s mnual.
[Wymagany serwis cz´Êci ch∏odzàcych akumulator hybrydowego w sta-
cji obs∏ugi”], otwór wentylacyjny komory akumulatora trakcyjnego i filtr
mogà byç zatkane. Wi´cej informacji dotyczàcych czyszczenia otworu
wentylacyjnego: S. 604.
20 C-HR HV OM10576E 13/6/18 8:51 Page 97 (Black plate)

Po wybraniu przyciskiem rozru-
chu stanu wy∏àczonego zaczyna
migaç lampka kontrolna, sygnali-
zujàc uruchomienie elektronicz-
nej blokady rozruchu hybrydowe-
go uk∏adu nap´dowego.
Po wybraniu przyciskiem rozru-
chu stanu ACCESSORY lub ON
lampka przestaje migaç, sygnalizu-
jàc wy∏àczenie elektronicznej bloka-
dy rozruchu hybrydowego uk∏adu
nap´dowego.
Obs∏uga techniczna uk∏adu
Zastosowany w tym samochodzie uk∏ad elektronicznej blokady rozruchu hy-
brydowego uk∏adu nap´dowego nie wymaga zabiegów konserwacyjnych.
Potencjalne przyczyny nieprawid∏owego dzia∏ania uk∏adu
Gdy uchwyt kluczyka styka si´ z metalowym przedmiotem.
Gdy kluczyk jest w bliskim sàsiedztwie bàdê dotyka innego kluczyka z wbu-
dowanym modu∏em nadawczo-odbiorczym.
981-4. Zabezpieczenie przed kradzie˝à
Elektroniczna blokada rozruchu hybr ydowego
uk∏adu nap´dowego
W kluczyku samochodowym wbudowany jest mikronadajnik,
b´dàcy elementem uk∏adu uniemo˝liwiajàcego uruchomienie
hybrydowego uk∏adu nap´dowego z u˝yciem kluczyka niezare-
jestrowanego w pami´ci komputera pok∏adowego.
Opuszczajàc samochód, nigdy nie wolno pozostawiaç kluczy-
ków w jego wn´trzu.
Dzia∏anie tego uk∏adu ma na celu ograniczenie ryzyka kradzie˝y
samochodu, lecz nie gwarantuje jego ca∏kowitego wyeliminowania.
20 C-HR HV OM10576E 13/6/18 8:51 Page 98 (Black plate)

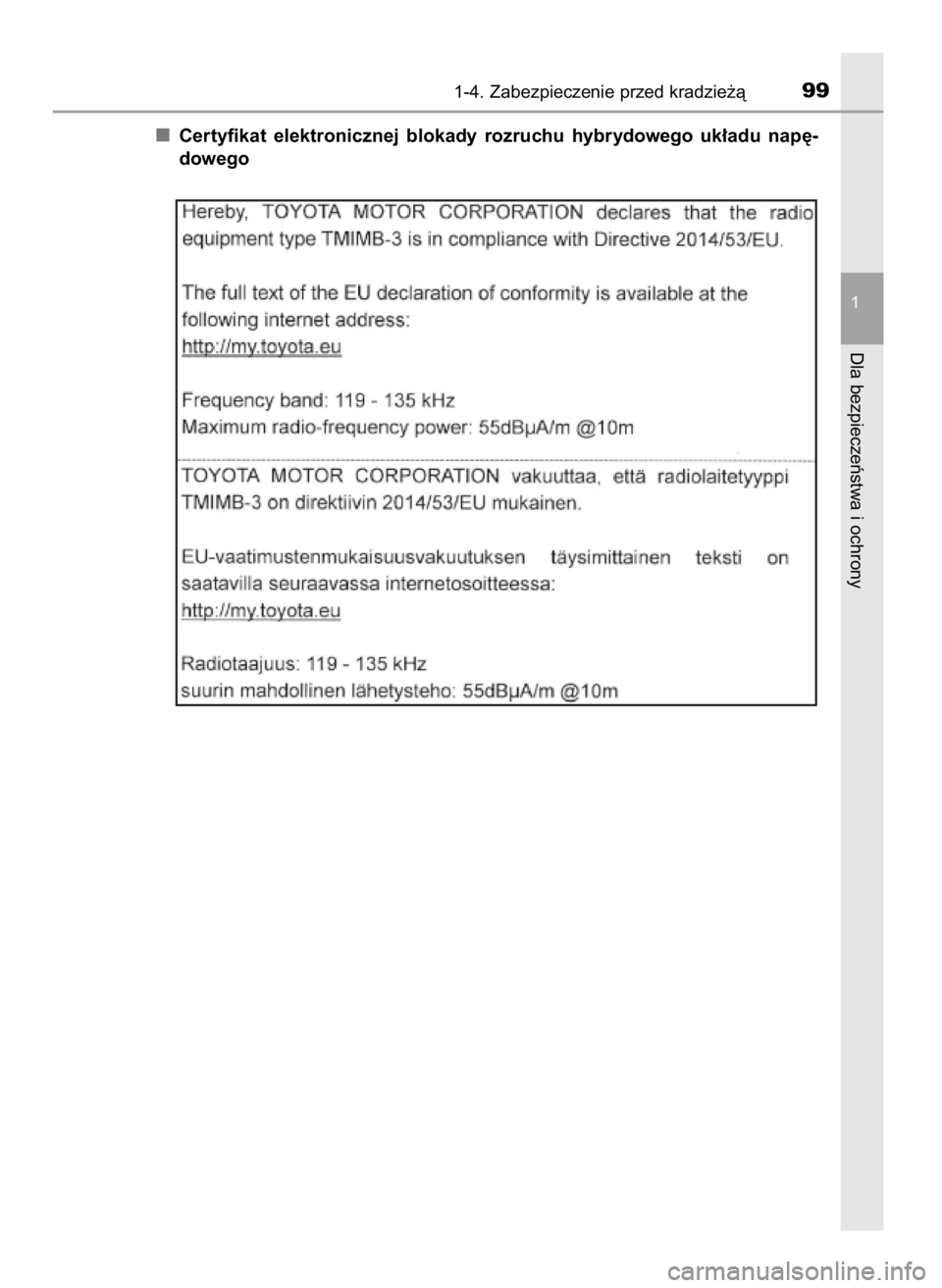

Certyfikat elektronicznej blokady rozruchu hybrydowego uk∏adu nap´-
dowego
1-4. Zabezpieczenie przed kradzie˝à99
1
Dla bezpieczeƒstwa i ochrony
20 C-HR HV OM10576E 13/6/18 8:51 Page 99 (Black plate)

1001-4. Zabezpieczenie przed kradzie˝à
20 C-HR HV OM10576E 13/6/18 8:51 Page 100 (Black plate)
