Page 371 of 687

3704-5. Bruke kjørestøtte- systemene
C-HR_HV_OM_Europe_OM10576NO”IPA cancelled, take
over. Timeout.” (IPA
kansellert. Ta over.
Tidsavbrudd.)
Det har gått mer enn 6
minutter siden S-IPA-bry-
teren ble slått på før
automatisk styring kunne
begynne.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Det har gått mer enn 6
minutter siden giret ble
satt i R-stilling og auto-
matisk styring startet, før
parkeringshjelpfunksjo-
nen kunne fullføre.
Parker bilen manuelt
eller finn en annen par-
keringsplass.
Det har gått mer enn 3
minutter med visningen
”Wait For Room To
Maneuver” (vent på
manøvreringsrom).
Parker bilen manuelt
eller finn en annen par-
keringsplass.
”IPA Unavailable.” (IPA
utilgjengelig)
Servostyringen er midler-
tidig overopphetet.Slå av tenningen, vent
litt, og start deretter
hybridsystemet igjen.
Hybridsystemet fungerer
ikke.Start hybridsystemet.
MeldingÅrsakHva skal du gjøre
C-HR_HV_OM_Europe_OM10576NO.book Page 370 Thursday, May 3, 20 18 10:12 AM
Page 372 of 687

3714-5. Bruke kjørestøtte- systemene
4
Kjøring
C-HR_HV_OM_Europe_OM10576NO”IPA Unavailable.” (IPA
utilgjengelig)
Parkeringshjelpen for å
kjøre ut av lukeparke-
ring brukes i et område
hvor det er hindringer
på venstre og høyre
side eller en hindring
på siden blinklyset er.
Bruk parkeringshjelpen
for å kjøre ut av lukepar-
kering uten at det er
hindringer på parke-
ringssiden.
12-voltsbatteriet er fjer-
net og satt inn igjen.
Kjør bilen rett fremover i
minst 5 sekunder i en
hastighet på ca. 35 km/t
eller høyere.
Mulig systemfeil.
Få bilen kontrollert av en
autorisert Toyota-for-
handler, et verksted
autorisert av Toyota eller
et annet pålitelig verk-
sted.
En føler kan være skit-
ten eller dekket med
snø eller is.Hvis det er tilfellet, ren-
gjør du føleren, så skal
systemet fungere som
normalt.
”IPA Unavailable, Speed
Too High.” (IPA utilgjen-
gelig, for høy fart.)
For høy hastighet (over
50 km/t)
Reduser bilens hastig-
het og slå på S-IPA-bry-
teren.
• Parkeringshjelp for tverrparkering: 20 km/t
eller mindre
• Parkeringshjelp for
lukeparkering: 30 km/t
eller mindre
MeldingÅrsakHva skal du gjøre
C-HR_HV_OM_Europe_OM10576NO.book Page 371 Thursday, May 3, 20 18 10:12 AM
Page 373 of 687

3724-5. Bruke kjørestøtte- systemene
C-HR_HV_OM_Europe_OM10576NO”IPA Unavailable, TRC/
VSC is Off.” (IPA util-
gjengelig. TRC/VRC er
deaktivert.)
VSC OFF-bryteren er
slått av.Slå S-IPA-bryteren på
etter at du slått VSC
OFF-bryteren på.
”IPA Unavailable, Par-
king Space Too Short.”
(IPA utilgjengelig, par-
keringsplassen er for
liten.)
Det er ikke nok plass
foran og bak bilen til å
kjøre ut av en lukepar-
kering.
Bilen kan ikke kjøre ut
ved hjelp av parke-
ringshjelpen. Det er
ikke nok plass foran og
bak bilen. Påse at
omgivelsene er trygge
før du kjører ut.
MeldingÅrsakHva skal du gjøre
C-HR_HV_OM_Europe_OM10576NO.book Page 372 Thursday, May 3, 20 18 10:12 AM

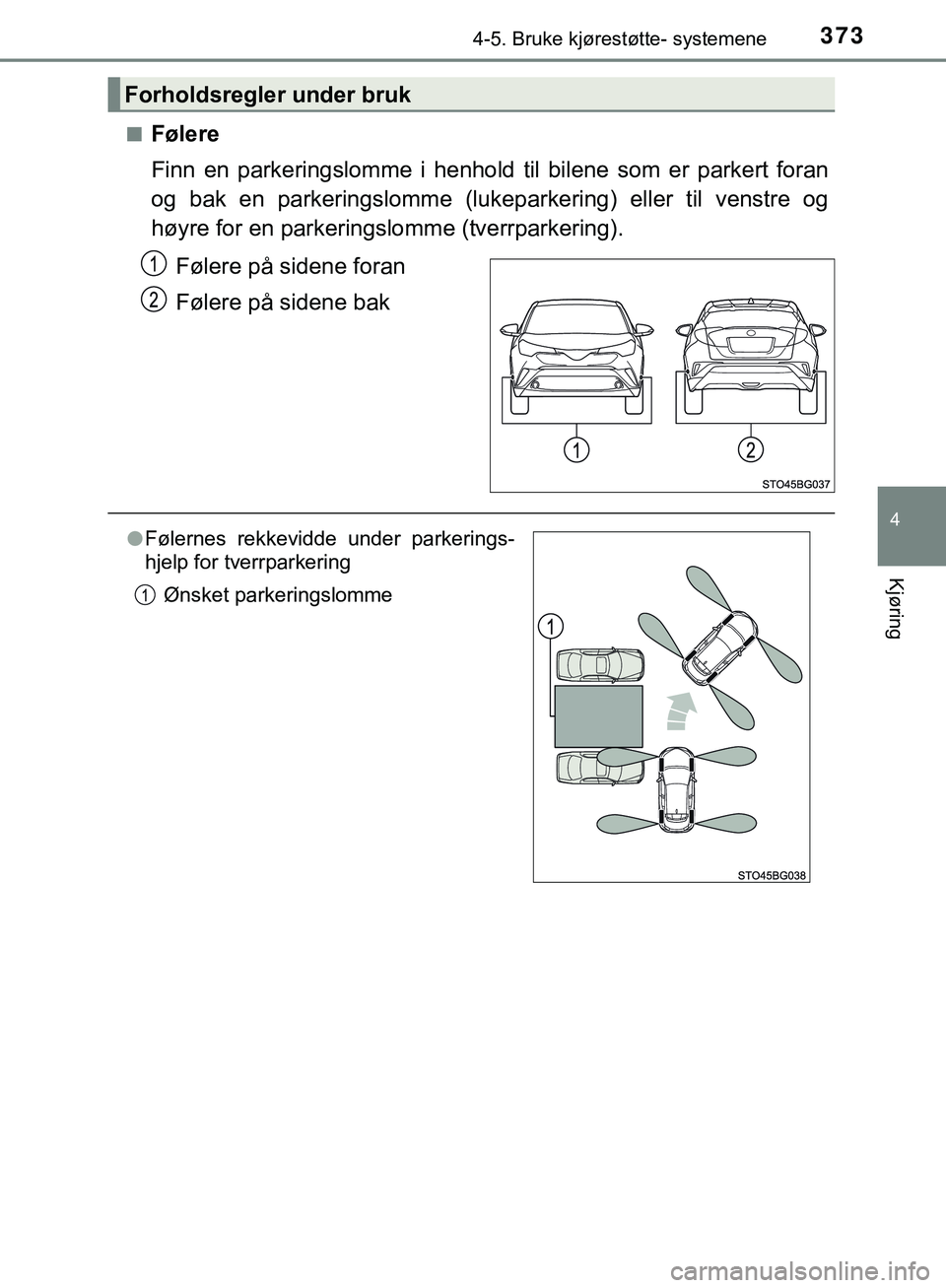

Page 374 of 687

3734-5. Bruke kjørestøtte- systemene
4
Kjøring
C-HR_HV_OM_Europe_OM10576NOn
Følere
Finn en parkeringslomme i henhold til bilene som er parkert foran
og bak en parkeringslomme (lukeparkering) eller til venstre og
høyre for en parkeringslomme (tverrparkering).
Følere på sidene foran
Følere på sidene bak
Forholdsregler under bruk
lFølernes rekkevidde under parkerings-
hjelp for tverrparkering
Ønsket parkeringslomme
C-HR_HV_OM_Europe_OM10576NO.book Page 373 Thursday, May 3, 20 18 10:12 AM
Page 375 of 687

3744-5. Bruke kjørestøtte- systemene
C-HR_HV_OM_Europe_OM10576NOl
Når det står en bil parkert bak ønsket parkeringslomme, er det ikke sikkert
den blir registrert på grunn av avstanden. Avhengig av bilens form og andre
egenskaper, kan det hende rekkevidden for registrering blir kortere, eller at
registrering ikke er mulig.
l Det enkle intelligente parkeringshjelpesystemet vil kanskje ikke fungere hvis
parkeringsoverflaten har metallgitter, stålunderlag eller lignende materialer.
l
Sensorenes rekkevidde under parke-
ringshjelp for lukeparkering
Ønsket parkeringslomme
l Systemet vil ikke fungere siden det ikke
kan registrere parkeringslommen der-
som det finnes andre objekter til stede
enn parkerte biler, f.eks. stolper og veg-
ger.
Stolper
Vegg
l Parkeringslommen kan også endres
dersom en fotgjenger el.l. registreres.
Fotgjenger
C-HR_HV_OM_Europe_OM10576NO.book Page 374 Thursday, May 3, 20 18 10:12 AM

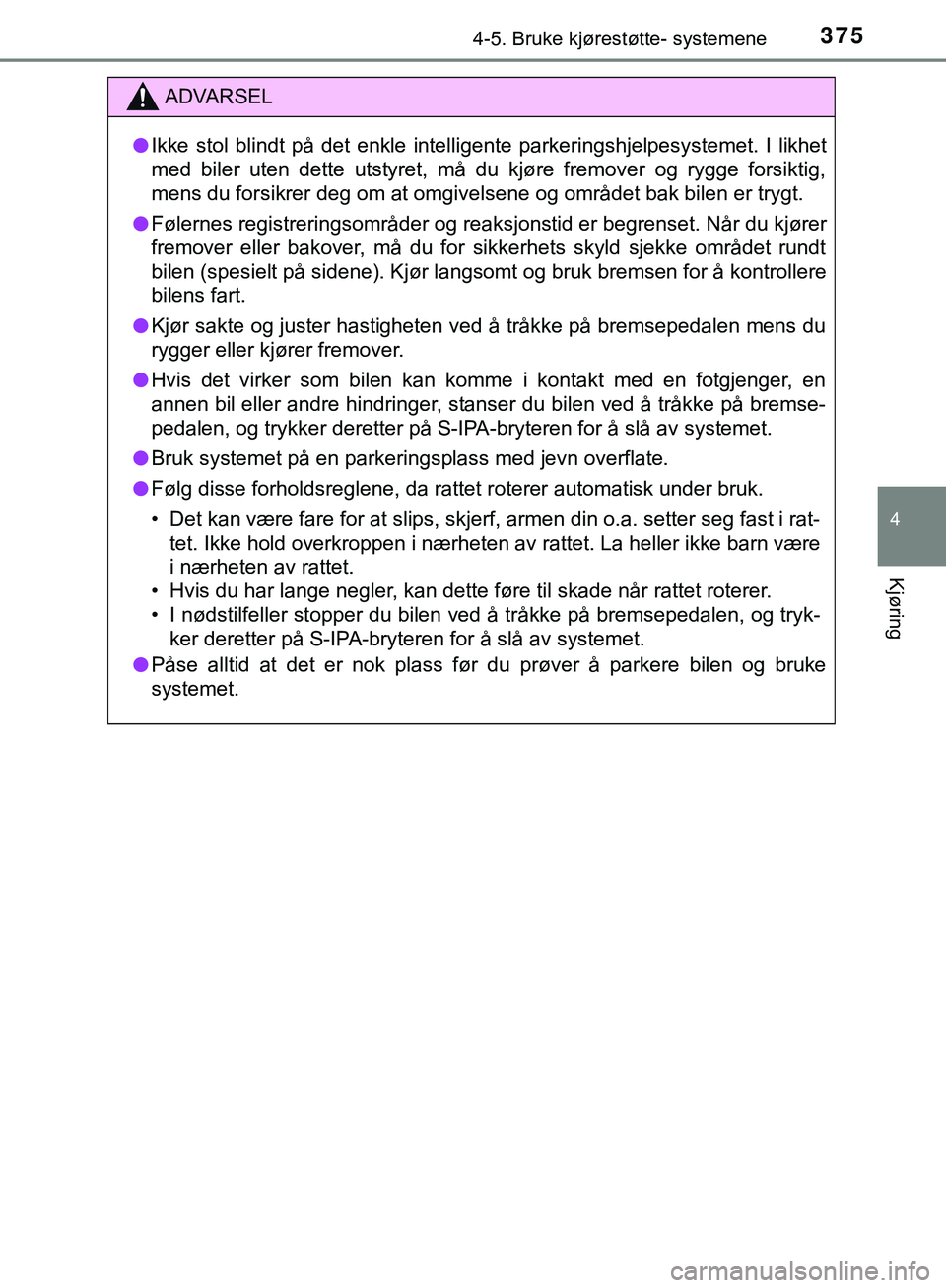

Page 376 of 687

3754-5. Bruke kjørestøtte- systemene
4
Kjøring
C-HR_HV_OM_Europe_OM10576NO
ADVARSEL
l Ikke stol blindt på det enkle intelligente parkeringshjelpesystemet. I likhet
med biler uten dette utstyret, må du kjøre fremover og rygge forsiktig,
mens du forsikrer deg om at omgivelsene og området bak bilen er trygt.
l Følernes registreringsområder og reaksjonstid er begrenset. Når du kjører
fremover eller bakover, må du for sikkerhets skyld sjekke området rundt
bilen (spesielt på sidene). Kjør langsomt og bruk bremsen for å kontrollere
bilens fart.
l Kjør sakte og juster hastigheten ved å tråkke på bremsepedalen mens du
rygger eller kjører fremover.
l Hvis det virker som bilen kan komme i kontakt med en fotgjenger, en
annen bil eller andre hindringer, stanser du bilen ved å tråkke på bremse-
pedalen, og trykker deretter på S-IPA-bryteren for å slå av systemet.
l Bruk systemet på en parkeringsplass med jevn overflate.
l Følg disse forholdsreglene, da rattet roterer automatisk under bruk.
• Det kan være fare for at slips, skjerf, armen din o.a. setter seg fast i rat-
tet. Ikke hold overkroppen i nærheten av rattet. La heller ikke barn være
i nærheten av rattet.
• Hvis du har lange negler, kan dette føre til skade når rattet roterer.
• I nødstilfeller stopper du bilen ved å tråkke på bremsepedalen, og tryk- ker deretter på S-IPA-bryteren for å slå av systemet.
l Påse alltid at det er nok plass før du prøver å parkere bilen og bruke
systemet.
C-HR_HV_OM_Europe_OM10576NO.book Page 375 Thursday, May 3, 20 18 10:12 AM

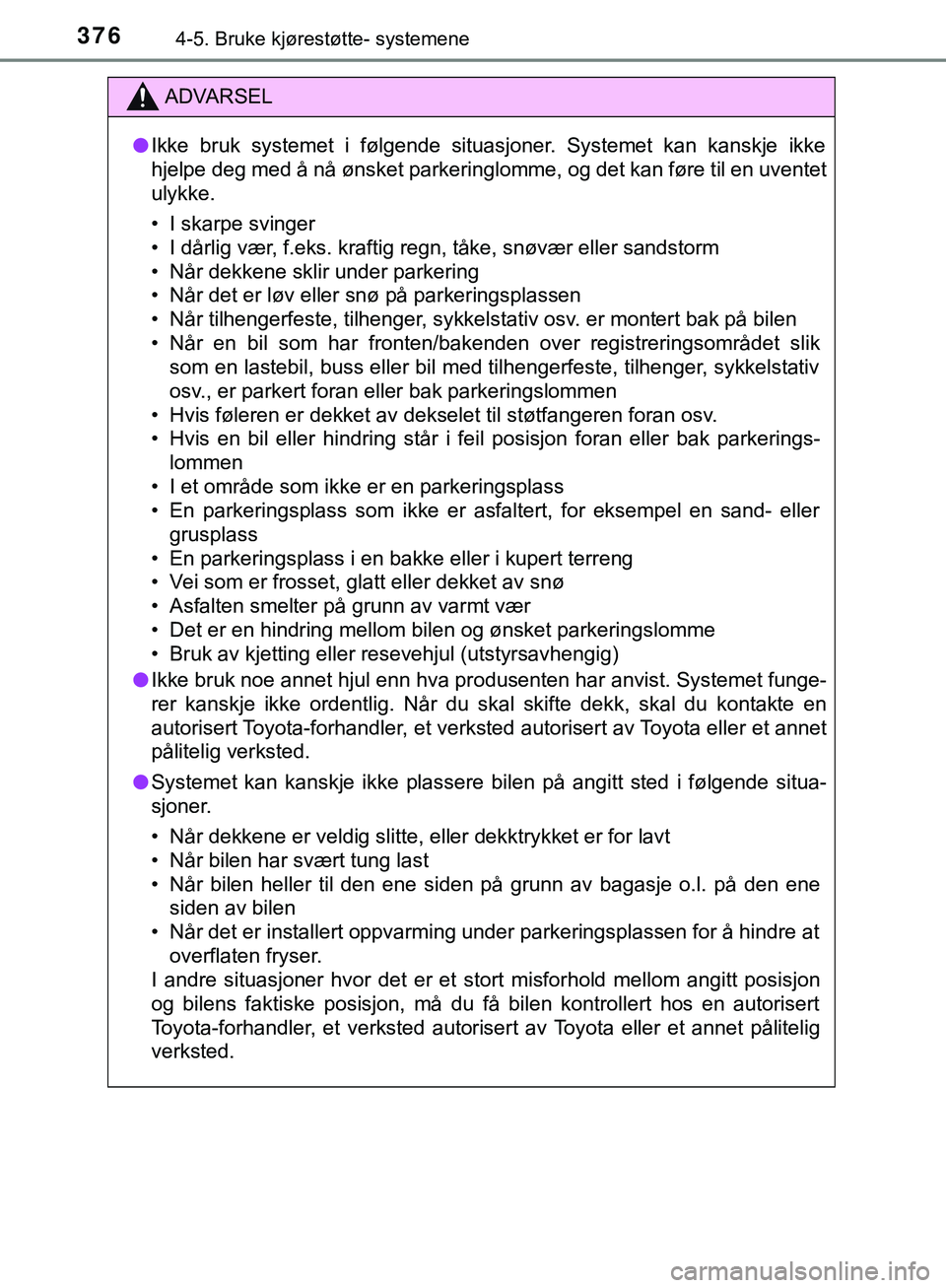

Page 377 of 687

3764-5. Bruke kjørestøtte- systemene
C-HR_HV_OM_Europe_OM10576NO
ADVARSEL
l Ikke bruk systemet i følgende situasjoner. Systemet kan kanskje ikke
hjelpe deg med å nå ønsket parkeringlomme, og det kan føre til en uventet
ulykke.
• I skarpe svinger
• I dårlig vær, f.eks. kraftig regn, tåke, snøvær eller sandstorm
• Når dekkene sklir under parkering
• Når det er løv eller snø på parkeringsplassen
• Når tilhengerfeste, tilhenger, sykkelstativ osv. er montert bak på bilen
• Når en bil som har fronten/bakenden over registreringsområdet slik
som en lastebil, buss eller bil med tilhengerfeste, tilhenger, sykkelstativ
osv., er parkert foran eller bak parkeringslommen
• Hvis føleren er dekket av dekselet til støtfangeren foran osv.
• Hvis en bil eller hindring står i feil posisjon foran eller bak parkerings- lommen
• I et område som ikke er en parkeringsplass
• En parkeringsplass som ikke er asfaltert, for eksempel en sand- eller grusplass
• En parkeringsplass i en bakke eller i kupert terreng
• Vei som er frosset, glatt eller dekket av snø
• Asfalten smelter på grunn av varmt vær
• Det er en hindring mellom bilen og ønsket parkeringslomme
• Bruk av kjetting eller resevehjul (utstyrsavhengig)
l Ikke bruk noe annet hjul enn hva produsenten har anvist. Systemet funge-
rer kanskje ikke ordentlig. Når du skal skifte dekk, skal du kontakte en
autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted.
l Systemet kan kanskje ikke plassere bilen på angitt sted i følgende situa-
sjoner.
• Når dekkene er veldig slitte, eller dekktrykket er for lavt
• Når bilen har svært tung last
• Når bilen heller til den ene siden på grunn av bagasje o.l. på den ene
siden av bilen
• Når det er installert oppvarming under parkeringsplassen for å hindre at overflaten fryser.
I andre situasjoner hvor det er et stort misforhold mellom angitt posisjon
og bilens faktiske posisjon, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, et verksted autoriser t av Toyota eller et annet pålitelig
verksted.
C-HR_HV_OM_Europe_OM10576NO.book Page 376 Thursday, May 3, 20 18 10:12 AM

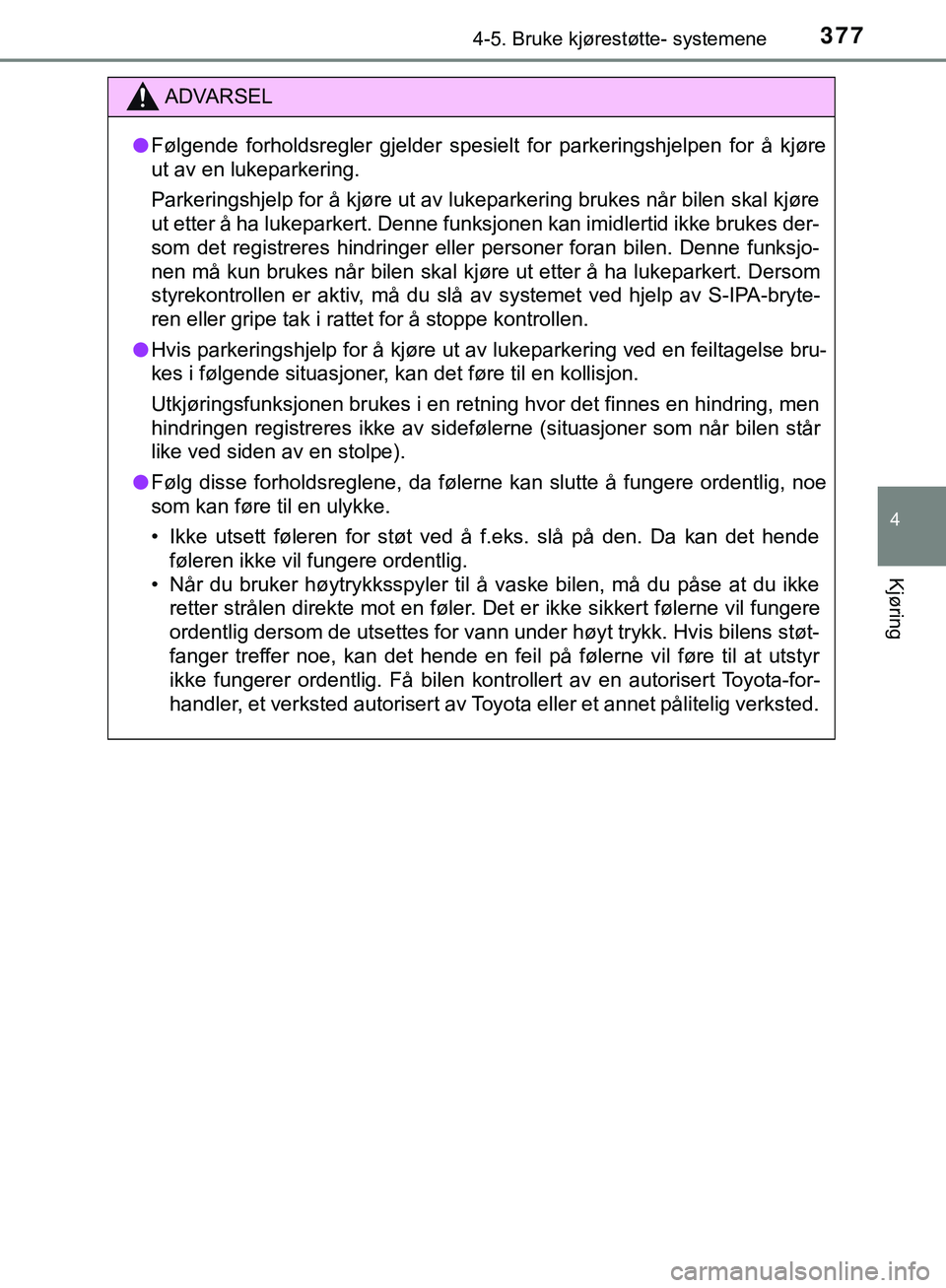

Page 378 of 687

3774-5. Bruke kjørestøtte- systemene
4
Kjøring
C-HR_HV_OM_Europe_OM10576NO
ADVARSEL
l Følgende forholdsregler gjelder spesielt for parkeringshjelpen for å kjøre
ut av en lukeparkering.
Parkeringshjelp for å kjøre ut av lukeparkering brukes når bilen skal kjøre
ut etter å ha lukeparkert. Denne funksjonen kan imidlertid ikke brukes der-
som det registreres hindringer eller personer foran bilen. Denne funksjo-
nen må kun brukes når bilen skal kjøre ut etter å ha lukeparkert. Dersom
styrekontrollen er aktiv, må du slå av systemet ved hjelp av S-IPA-bryte-
ren eller gripe tak i rattet for å stoppe kontrollen.
l Hvis parkeringshjelp for å kjøre ut av lukeparkering ved en feiltagelse bru-
kes i følgende situasjoner, kan det føre til en kollisjon.
Utkjøringsfunksjonen brukes i en retning hvor det finnes en hindring, men
hindringen registreres ikke av sidefølerne (situasjoner som når bilen står
like ved siden av en stolpe).
l Følg disse forholdsreglene, da følerne kan slutte å fungere ordentlig, noe
som kan føre til en ulykke.
• Ikke utsett føleren for støt ved å f.eks. slå på den. Da kan det hende
føleren ikke vil fungere ordentlig.
• Når du bruker høytrykksspyler til å vaske bilen, må du påse at du ikke retter strålen direkte mot en føler. Det er ikke sikkert følerne vil fungere
ordentlig dersom de utsettes for vann under høyt trykk. Hvis bilens støt-
fanger treffer noe, kan det hende en feil på følerne vil føre til at utstyr
ikke fungerer ordentlig. Få bilen kontrollert av en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
C-HR_HV_OM_Europe_OM10576NO.book Page 377 Thursday, May 3, 20 18 10:12 AM
Page 379 of 687

3784-5. Bruke kjørestøtte- systemene
C-HR_HV_OM_Europe_OM10576NO
ADVARSEL
l I følgende situasjoner kan det hende sensorene ikke fungerer ordentlig.
Dette kan føre til en ulykke. Kjør forsiktig.
• Hindringer på sidene av bilen kan ikke registreres før det er utført en
skanning av områdene. ( S. 336)
• Selv etter at skanningen av sideområdene er fullført, kan ikke hinder
som andre biler, personer eller dyr som nærmer seg bilen fra sidene,
registreres.
• Sensoren er frossen (hvis den tines opp, vil systemet fungere som nor-
malt).
En varselmelding kan vises ved spesielt lave temperaturer dersom føle-
ren fryser og ikke kan registrere parkerte biler.
• Sensoren blokkeres av at noen holder hånden over den.
• Bilen heller veldig til en side.
• Temperaturen er svært varm eller kald.
• Bilen kjøres i kupert terreng, i bakker, på grus, i områder med høyt gress el.l.
• En ultralydbølge er i nærheten, for eksempel hornet eller følerne til en
annen bil, en motorsykkelmotor eller luftbremsen til en stor bil.
• Bilen treffes av kraftig regn eller vann.
• Ikke fest tilbehør innenfor følerens rekkevidde.
C-HR_HV_OM_Europe_OM10576NO.book Page 378 Thursday, May 3, 20 18 10:12 AM

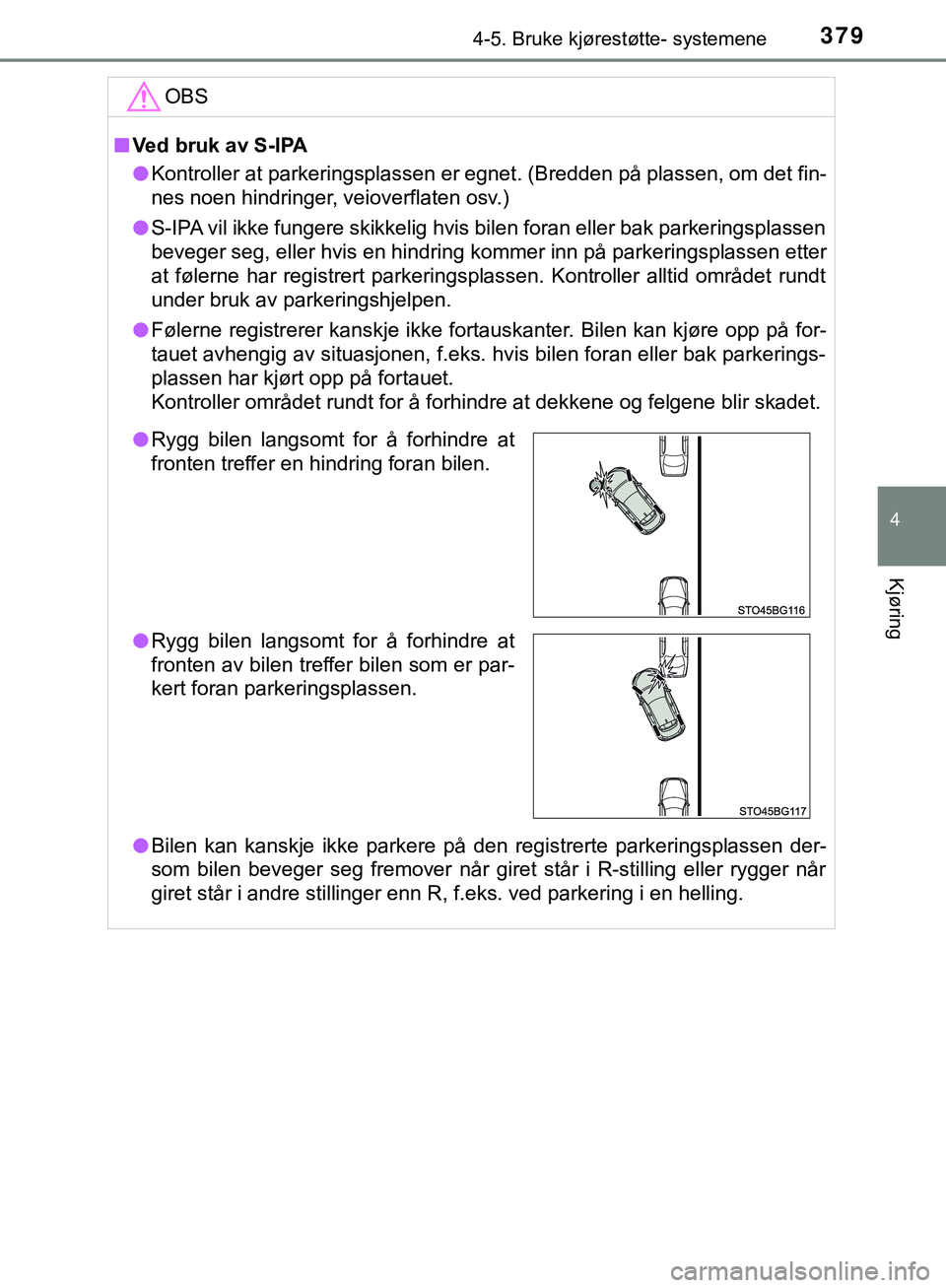

Page 380 of 687

3794-5. Bruke kjørestøtte- systemene
4
Kjøring
C-HR_HV_OM_Europe_OM10576NOOBS
n
Ved bruk av S-lPA
l Kontroller at parkeringsplassen er egnet. (Bredden på plassen, om det fin-
nes noen hindringer, veioverflaten osv.)
l S-IPA vil ikke fungere skikkelig hvis bilen foran eller bak parkeringsplassen
beveger seg, eller hvis en hindring kommer inn på parkeringsplassen etter
at følerne har registrert parkeringsplassen. Kontroller alltid området rundt
under bruk av parkeringshjelpen.
l Følerne registrerer kanskje ikke fortauskanter. Bilen kan kjøre opp på for-
tauet avhengig av situasjonen, f.eks. hvis bilen foran eller bak parkerings-
plassen har kjørt opp på fortauet.
Kontroller området rundt for å forhindre at dekkene og felgene blir skadet.
l Bilen kan kanskje ikke parkere på den registrerte parkeringsplassen der-
som bilen beveger seg fremover når giret står i R-stilling eller rygger når
giret står i andre stillinger enn R, f.eks. ved parkering i en helling.
lRygg bilen langsomt for å forhindre at
fronten treffer en hindring foran bilen.
l Rygg bilen langsomt for å forhindre at
fronten av bilen treffer bilen som er par-
kert foran parkeringsplassen.
C-HR_HV_OM_Europe_OM10576NO.book Page 379 Thursday, May 3, 20 18 10:12 AM
