6117-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
nHasznált elemek és egyéb alkatrészek
Ha egy kisgyermek lenyeli ezeket az apró alkatrészeket, megfulladhat. Tartsa
távol a gyermekeket ezektől az alkatrészektől. A szabályok be n em tartása
sérüléshez vagy halálhoz vezethet.
nA lítium elem tanúsítványa
VIGYÁZAT: HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ
ROBBANÁSVESZÉLYHEZ VEZETHET. A HASZNÁLT ELEMEK HULLA-
DÉKKÉNT VALÓ ELHELYEZÉSEKOR KÖVESSE AZ UTASÍTÁSOKAT
FIGYELEM
nAz elem cseréjét követő helyes működés érdekében
A balesetek elkerülés e érdekében ügyeljen a következő szabályok betartá-
sára:
lMindig száraz kézzel dolgozzon.
Nedvesség hatására az elem berozsdásodhat.
lNe nyúljon más alkatr észekhez a távirányító ban, illetve ne mozdítsa el azo-
kat.
lNe hajlítsa el az elem érintkezőit.

6127-3. Karbantartás saját kivitelezésben
Biztosítékok ellenőrzése és cseréje
Kapcsolja ki a z indítógombot.
Vegye le a biztosítékdoboz fedelét.
Motortér: „A” típusú biztosítékdoboz
Emelje fel a fedelet a két karom
nyomása közben.
A fedél zárásakor akassza be a két
karmot.
Motortér („B” típus ú biztosítékdoboz)
Emelje fel a fedelet a három ka-
rom nyomása közben.
A fedél zárásakor akassza be a há-
rom karmot.
Motortér („C” típusú biztosítékdoboz)
Vegye le a burkolatot.
A burkolat lezárásakor mindig pat-
tintsa vissza a két rögzítőt.
Ha valamelyik elektronikus rend szer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosít ék. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2

6137-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Műszerfal bal oldala (balkormányos gépjárművek)
Vegye le a fedelet.
Amikor leveszi vagy visszarakja a
fedelet, nyomja meg a karmot.
Műszerfal bal oldala (jobbkormányos gépjárművek)
Távolítsa el a burkolatot és a fe-
delet. Nyomja be a fület, és nyissa
fel a fedelet.
Vegye le a fedelet.
Amikor leveszi vagy visszarakja
a fedelet, nyomja meg a karmot.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték távo-
lítható el a kihúzószerszámmal.
3

6147-3. Karbantartás saját kivitelezésben
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „E” típus kivételével:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„E” típus:
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
4
„A” típus„B” típus
„C” típus„D” típus
„E” típus

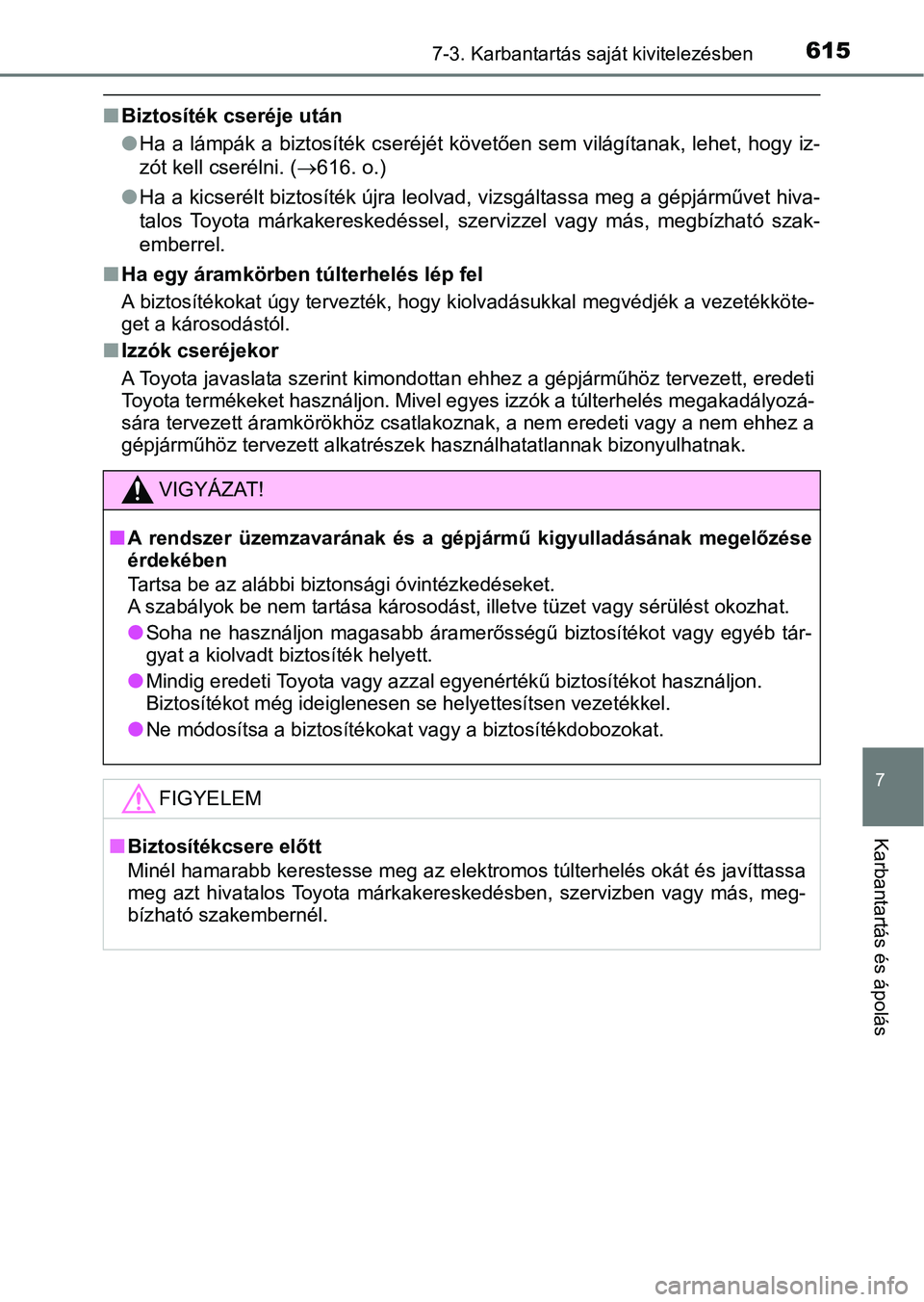

6157-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nBiztosíték cseréje után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( 616. o.)
l Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szak-
emberrel.
n Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték , hogy kiolvadásukkal megvédjék a vezetékköte-
get a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, eredeti
Toyota termékeket használjon. Miv el egyes izzók a túlterhelés megakadályozá-
sára tervezett áramkörökhöz csa tlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alkatrészek használhatatlannak bizonyulhatnak.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépj ármű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi bizto nsági óvintézkedéseket.
A szabályok be nem tartása kár osodást, illetve tüzet vagy sérülést okozhat.
lSoha ne használjon magasabb áramer ősségű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
lMindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
lNe módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát és javíttassa
meg azt hivatalos Toyota márkakereskedésben, szervizben vagy má s, meg-
bízható szakembernél.

6167-3. Karbantartás saját kivitelezésben
Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (722. o.)
nElöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek ká-
rosodásának veszélye, javasoljuk, hogy a cserét bármely hivata-
los Toyota márkakereskedésben, szervizben vagy más, megbíz-
ható szakembernél végeztesse el.
Izzócsere előkészületei
Izzók beépítési helye
Fényszórók (halogénizzós típus)
Első ködlámpák (az izzótípus felszereltségétől függően)
Első irányjelző lá mpák (izzós típus)
Oldalsó irányjelző lámpák

6177-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nHátul
Hátsó irányjelző lámpák (izzós típus)
Féklámpák/ hátsó helyzetje lző lámpák (izzós típus)
Rendszámtábla-világítás
Hátsó ködlámpa

6187-3. Karbantartás saját kivitelezésben
nFényszórók (halogénizzós típus)Forgassa az izzó foglalatát
az óramutató járásával el-
lentétes irányba.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Cserélje ki az izzót, és sze-
relje be az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a fényszórókat, és
szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető-e a fény ki-
szűrődése.
Izzók cseréje
1
2
3
4

6197-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nElső ködlámpák (az izzótípus felszereltségétől függően)
Vegye ki a csavart és a rög-
zítőt, és részben vegye le a
kerékdoblemezt.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Forgassa az izzó aljzatát az
óra járásával ellenkező
irányba, és vegye ki.
1
2
3

6207-3. Karbantartás saját kivitelezésben
Helyezzen be új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót. Csavarja be az óramu-
tató járásával megegyező irány-
ban, és rögzítse az izzó foglala-
tát.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be az első ködlámpát,
és szemrevételezéssel győződ-
jön meg arról, hogy esetleges
helytelen szerelés miatt nem
észlelhető-e a fény kiszűrődése.
Szerelje vissza a kerékdob-
lemezt, a csavart és a rögzí-
tőt.
Győződjön meg arról, hogy a
kerékdoblemez rögzítve van-e a
lökhárító belső oldalához.
4
5
6
