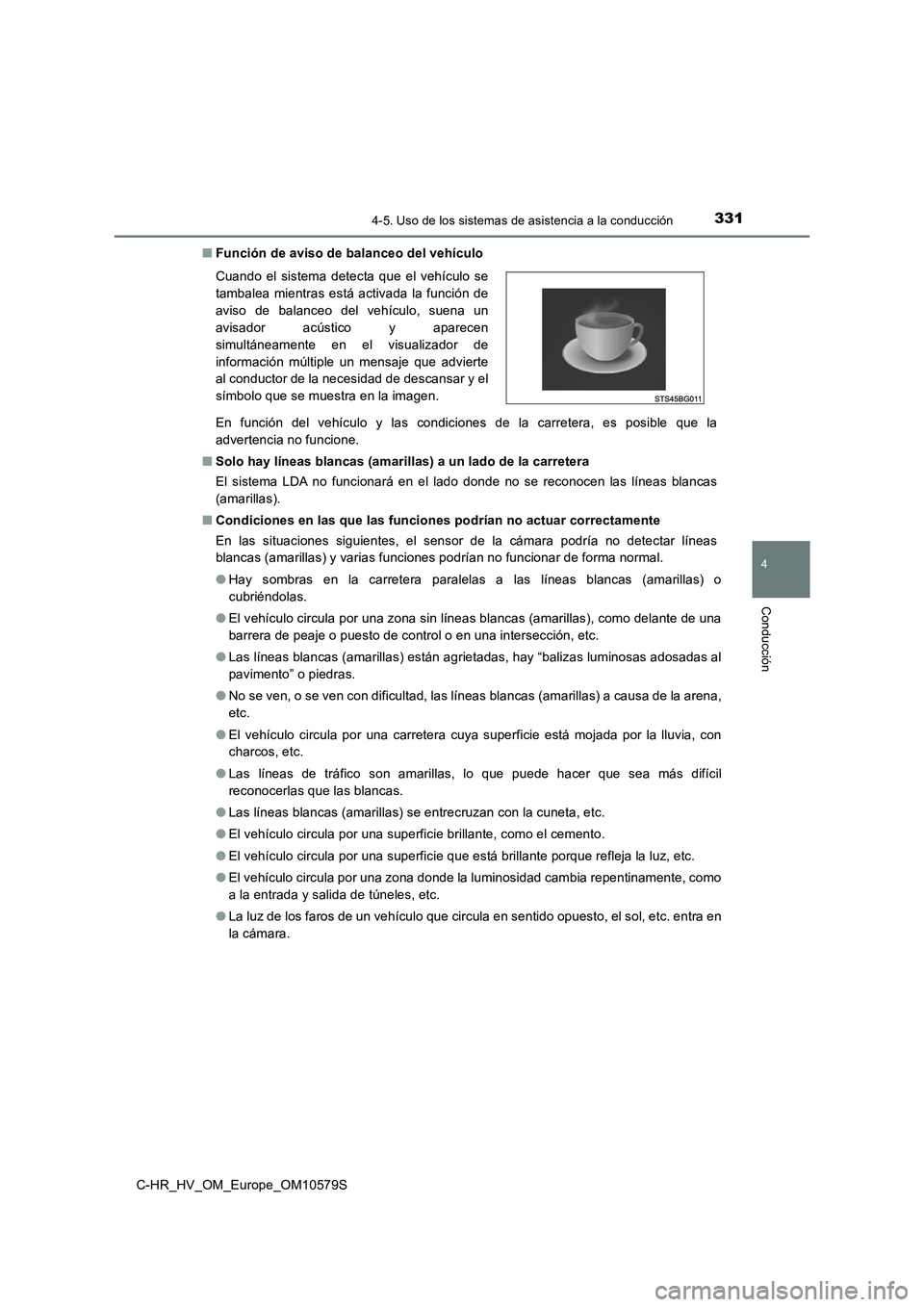

3314-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
■ Función de aviso de balanceo del vehículo
En función del vehículo y las condiciones de la carretera, es posible que la
advertencia no funcione.
■ Solo hay líneas blancas (amarillas) a un lado de la carretera
El sistema LDA no funcionará en el lado donde no se reconocen las líneas blancas
(amarillas).
■ Condiciones en las que las funciones podrían no actuar correctamente
En las situaciones siguientes, el sensor de la cámara podría no detectar líneas
blancas (amarillas) y varias funciones podrían no funcionar de forma normal.
● Hay sombras en la carretera paralelas a las líneas blancas (amarillas) o
cubriéndolas.
● El vehículo circula por una zona sin líneas blancas (amarillas), como delante de una
barrera de peaje o puesto de control o en una intersección, etc.
● Las líneas blancas (amarillas) están agrietadas, hay “balizas luminosas adosadas al
pavimento” o piedras.
● No se ven, o se ven con dificultad, las líneas blancas (amarillas) a causa de la arena,
etc.
● El vehículo circula por una carretera cuya superficie está mojada por la lluvia, con
charcos, etc.
● Las líneas de tráfico son amarillas, lo que puede hacer que sea más difícil
reconocerlas que las blancas.
● Las líneas blancas (amarillas) se entrecruzan con la cuneta, etc.
● El vehículo circula por una superficie brillante, como el cemento.
● El vehículo circula por una superficie que está brillante porque refleja la luz, etc.
● El vehículo circula por una zona donde la luminosidad cambia repentinamente, como
a la entrada y salida de túneles, etc.
● La luz de los faros de un vehículo que circula en sentido opuesto, el sol, etc. entra en
la cámara.
Cuando el sistema detecta que el vehículo se
tambalea mientras está activada la función de
aviso de balanceo del vehículo, suena un
avisador acústico y aparecen
simultáneamente en el visualizador de
información múltiple un mensaje que advierte
al conductor de la necesidad de descansar y el
símbolo que se muestra en la imagen.

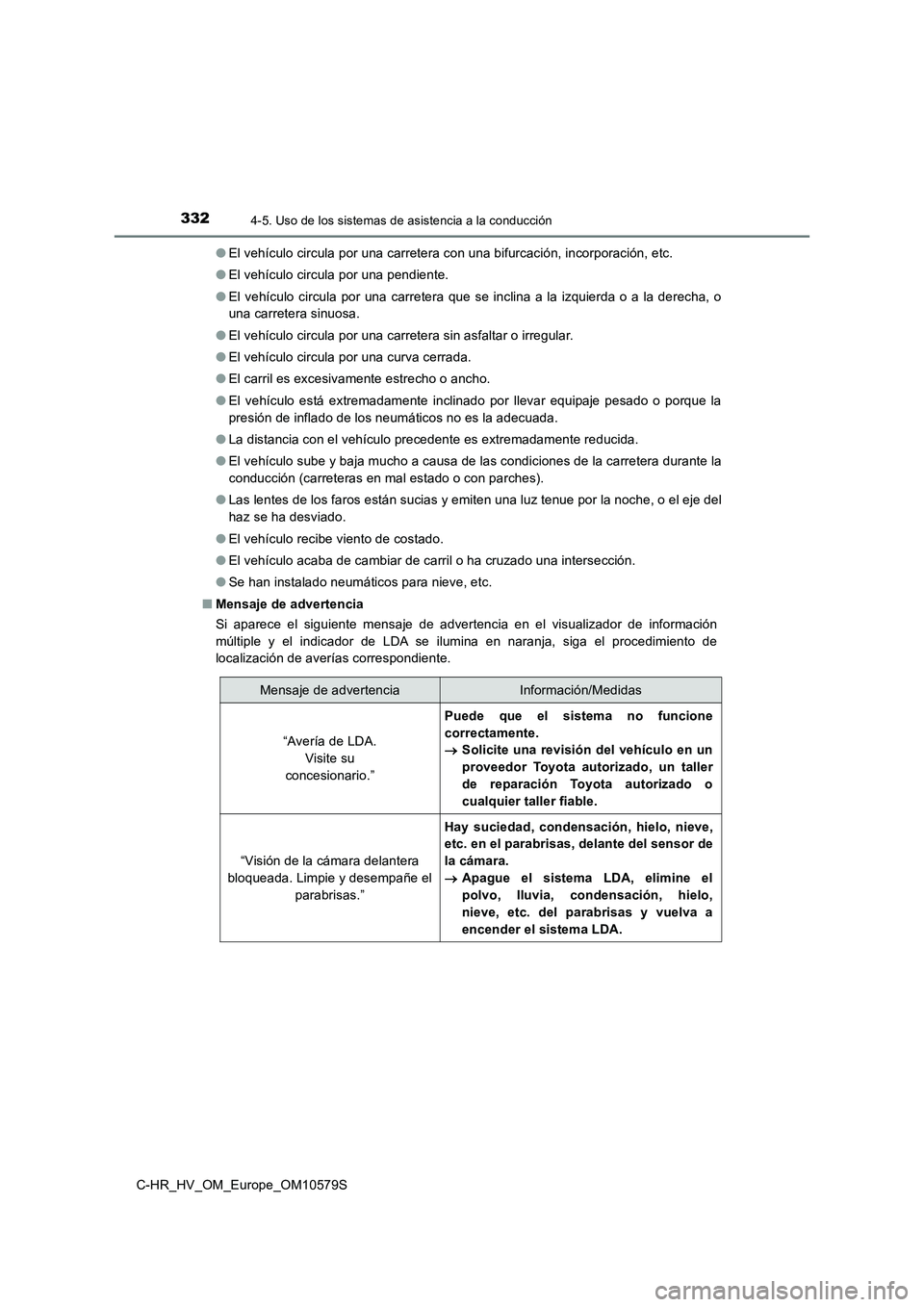

3324-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
● El vehículo circula por una carretera con una bifurcación, incorporación, etc.
● El vehículo circula por una pendiente.
● El vehículo circula por una carretera que se inclina a la izquierda o a la derecha, o
una carretera sinuosa.
● El vehículo circula por una carretera sin asfaltar o irregular.
● El vehículo circula por una curva cerrada.
● El carril es excesivamente estrecho o ancho.
● El vehículo está extremadamente inclinado por llevar equipaje pesado o porque la
presión de inflado de los neumáticos no es la adecuada.
● La distancia con el vehículo precedente es extremadamente reducida.
● El vehículo sube y baja mucho a causa de las condiciones de la carretera durante la
conducción (carreteras en mal estado o con parches).
● Las lentes de los faros están sucias y emiten una luz tenue por la noche, o el eje del
haz se ha desviado.
● El vehículo recibe viento de costado.
● El vehículo acaba de cambiar de carril o ha cruzado una intersección.
● Se han instalado neumáticos para nieve, etc.
■ Mensaje de advertencia
Si aparece el siguiente mensaje de advertencia en el visualizador de información
múltiple y el indicador de LDA se ilumina en naranja, siga el procedimiento de
localización de averías correspondiente.
Mensaje de advertenciaInformación/Medidas
“Avería de LDA.
Visite su
concesionario.”
Puede que el sistema no funcione
correctamente.
 Solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o
cualquier taller fiable.
“Visión de la cámara delantera
bloqueada. Limpie y desempañe el
parabrisas.”
Hay suciedad, condensación, hielo, nieve,
etc. en el parabrisas, delante del sensor de
la cámara.
 Apague el sistema LDA, elimine el
polvo, lluvia, condensación, hielo,
nieve, etc. del parabrisas y vuelva a
encender el sistema LDA.

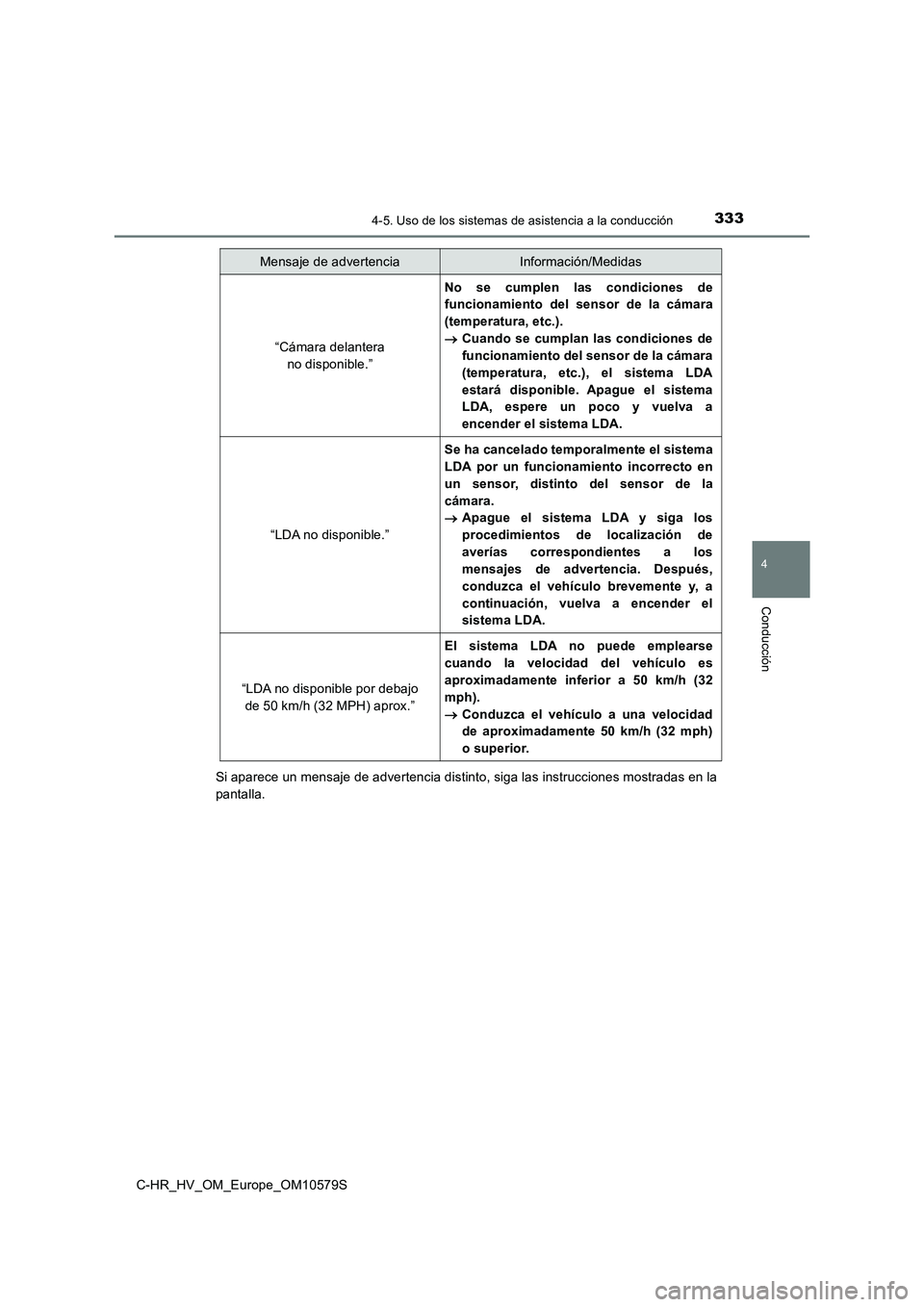

3334-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
Si aparece un mensaje de advertencia distinto, siga las instrucciones mostradas en la
pantalla.
“Cámara delantera
no disponible.”
No se cumplen las condiciones de
funcionamiento del sensor de la cámara
(temperatura, etc.).
 Cuando se cumplan las condiciones de
funcionamiento del sensor de la cámara
(temperatura, etc.), el sistema LDA
estará disponible. Apague el sistema
LDA, espere un poco y vuelva a
encender el sistema LDA.
“LDA no disponible.”
Se ha cancelado temporalmente el sistema
LDA por un funcionamiento incorrecto en
un sensor, distinto del sensor de la
cámara.
 Apague el sistema LDA y siga los
procedimientos de localización de
averías correspondientes a los
mensajes de advertencia. Después,
conduzca el vehículo brevemente y, a
continuación, vuelva a encender el
sistema LDA.
“LDA no disponible por debajo
de 50 km/h (32 MPH) aprox.”
El sistema LDA no puede emplearse
cuando la velocidad del vehículo es
aproximadamente inferior a 50 km/h (32
mph).
 Conduzca el vehículo a una velocidad
de aproximadamente 50 km/h (32 mph)
o superior.
Mensaje de advertenciaInformación/Medidas

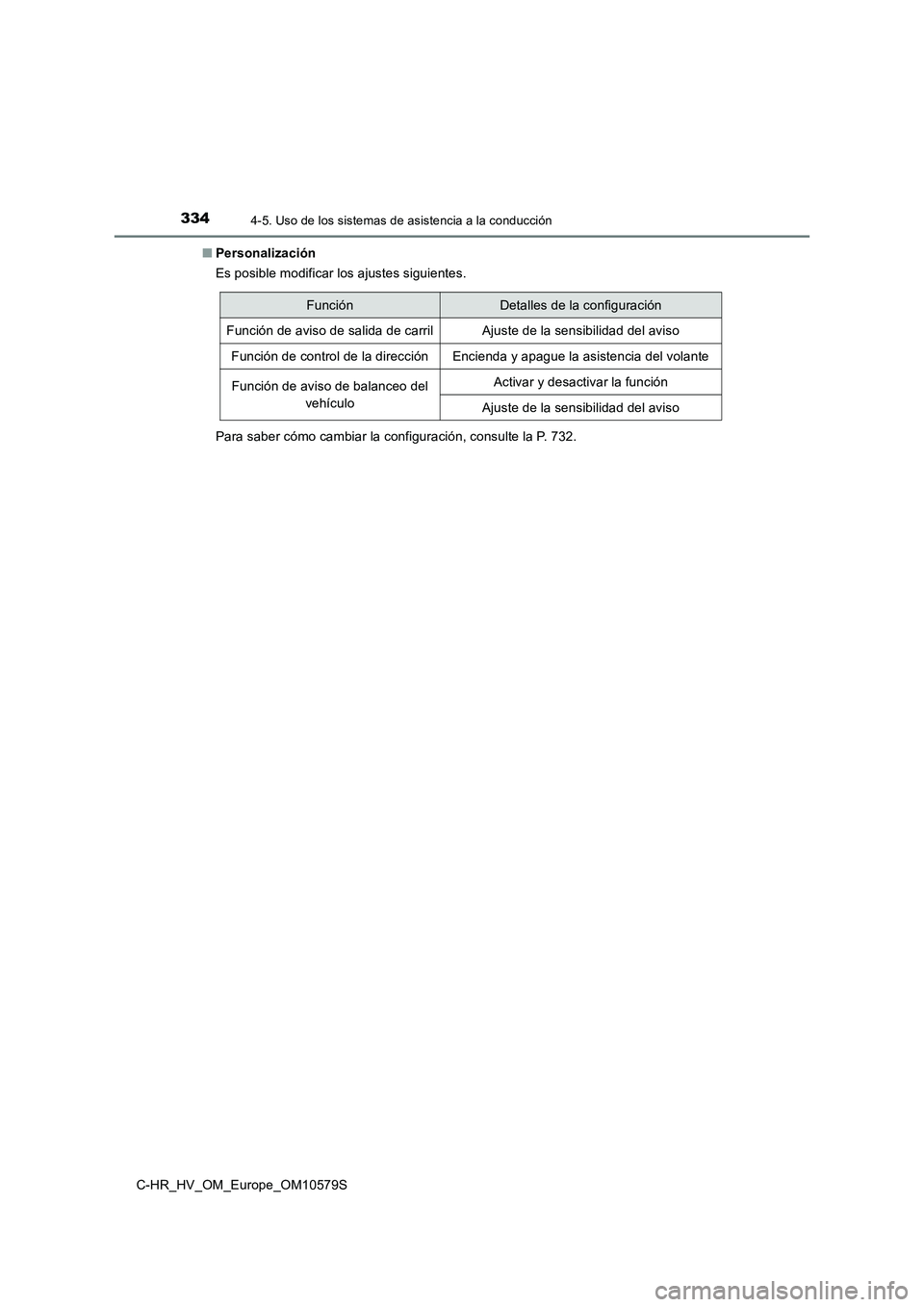

3344-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
■ Personalización
Es posible modificar los ajustes siguientes.
Para saber cómo cambiar la configuración, consulte la P. 732.
FunciónDetalles de la configuración
Función de aviso de salida de carrilAjuste de la sensibilidad del aviso
Función de control de la direcciónEncienda y apague la asistencia del volante
Función de aviso de balanceo del
vehículo
Activar y desactivar la función
Ajuste de la sensibilidad del aviso

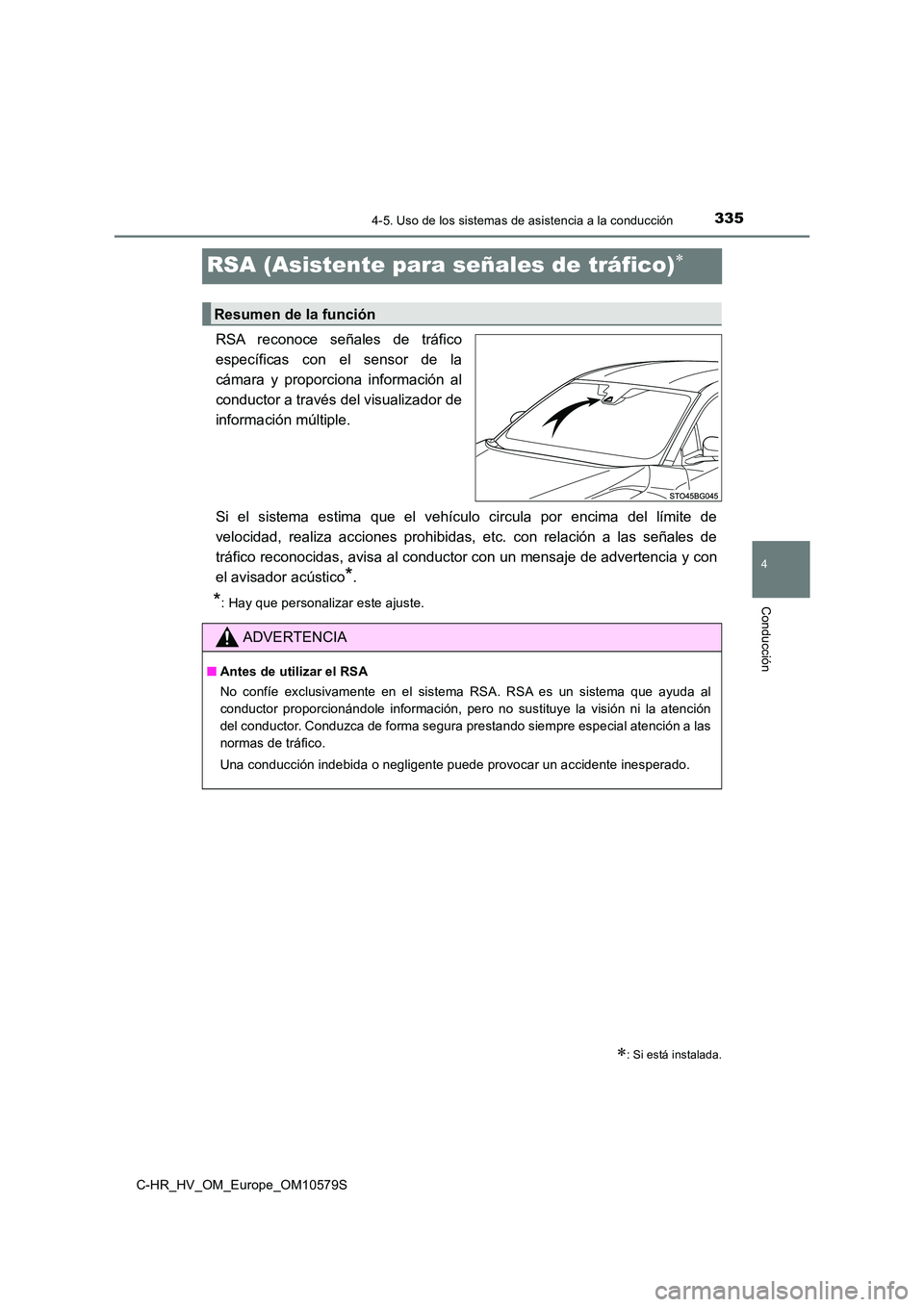

335
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
C-HR_HV_OM_Europe_OM10579S
RSA (Asistente para señales de tráfico)
RSA reconoce señales de tráfico
específicas con el sensor de la
cámara y proporciona información al
conductor a través del visualizador de
información múltiple.
Si el sistema estima que el vehículo circula por encima del límite de
velocidad, realiza acciones prohibidas, etc. con relación a las señales de
tráfico reconocidas, avisa al conductor con un mensaje de advertencia y con
el avisador acústico*.
*: Hay que personalizar este ajuste.
: Si está instalada.
Resumen de la función
ADVERTENCIA
■ Antes de utilizar el RSA
No confíe exclusivamente en el sistema RSA. RSA es un sistema que ayuda al
conductor proporcionándole información, pero no sustituye la visión ni la atención
del conductor. Conduzca de forma segura prestando siempre especial atención a las
normas de tráfico.
Una conducción indebida o negligente puede provocar un accidente inesperado.

3364-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
Una vez que el sensor de la cámara reconoce una señal, esta aparece en el
visualizador de información múltiple cuando el vehículo la rebasa.
● Cuando se selecciona la
información del sistema de
asistencia a la conducción, se
muestran un máximo de 3 señales.
( P. 337)
● Cuando se selecciona una
información distinta a la
información del sistema de
asistencia, se puede mostrar una
señal de limitación de velocidad o
una señal de fin de prohibiciones.
( P. 337)
No se muestran las señales de
prohibición de adelantamiento ni de
limitación de velocidad con marcas
adicionales. Sin embargo, si se
reconocen señales distintas de la de
limitación de velocidad, se mencionan
en una columna bajo la señal de
limitación de velocidad actual.
Indicación en el visualizador de información múltiple

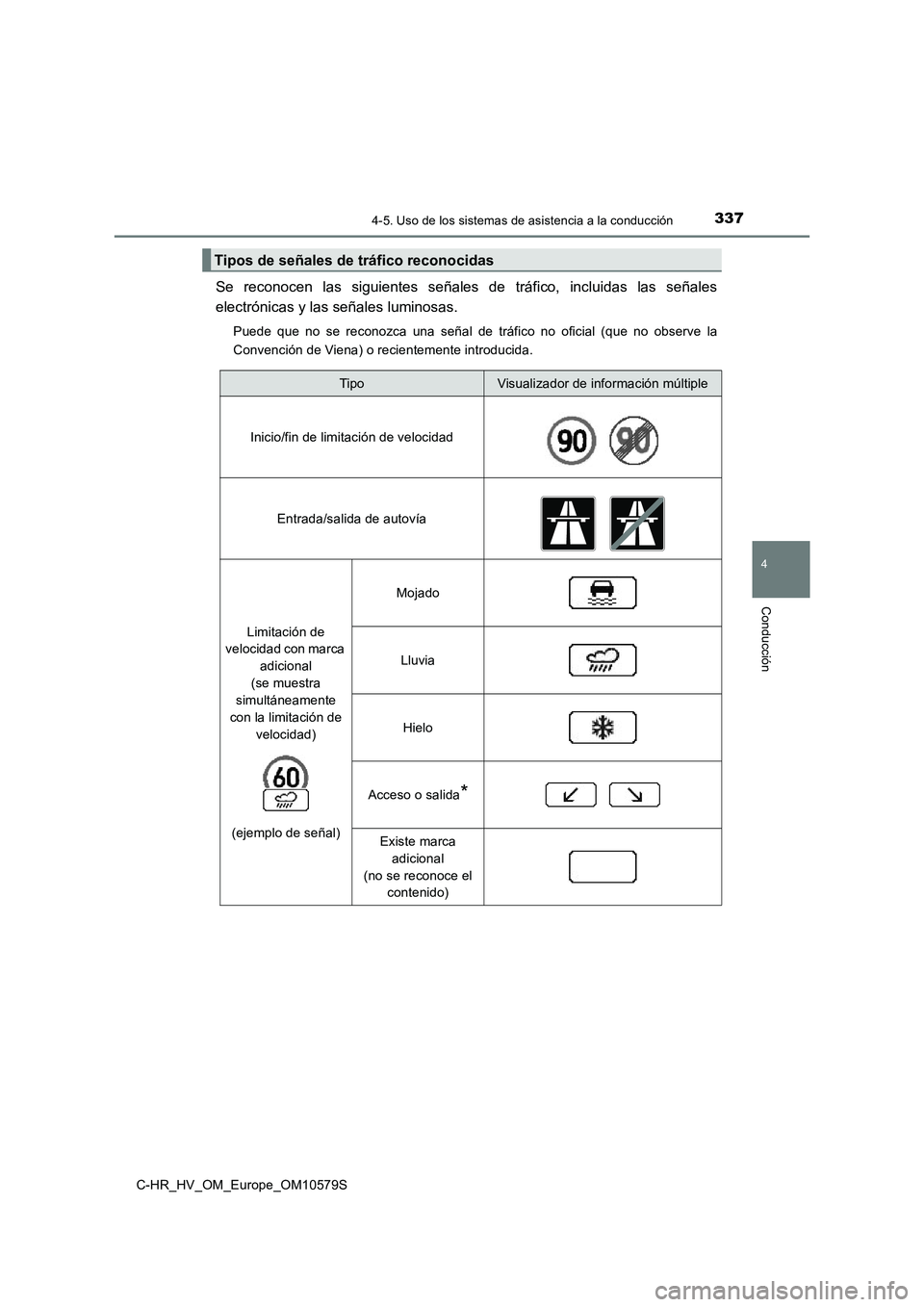

3374-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
Se reconocen las siguientes señales de tráfico, incluidas las señales
electrónicas y las señales luminosas.
Puede que no se reconozca una señal de tráfico no oficial (que no observe la
Convención de Viena) o recientemente introducida.
Tipos de señales de tráfico reconocidas
TipoVisualizador de información múltiple
Inicio/fin de limitación de velocidad
Entrada/salida de autovía
Limitación de
velocidad con marca
adicional
(se muestra
simultáneamente
con la limitación de
velocidad)
(ejemplo de señal)
Mojado
Lluvia
Hielo
Acceso o salida*
Existe marca
adicional
(no se reconoce el
contenido)

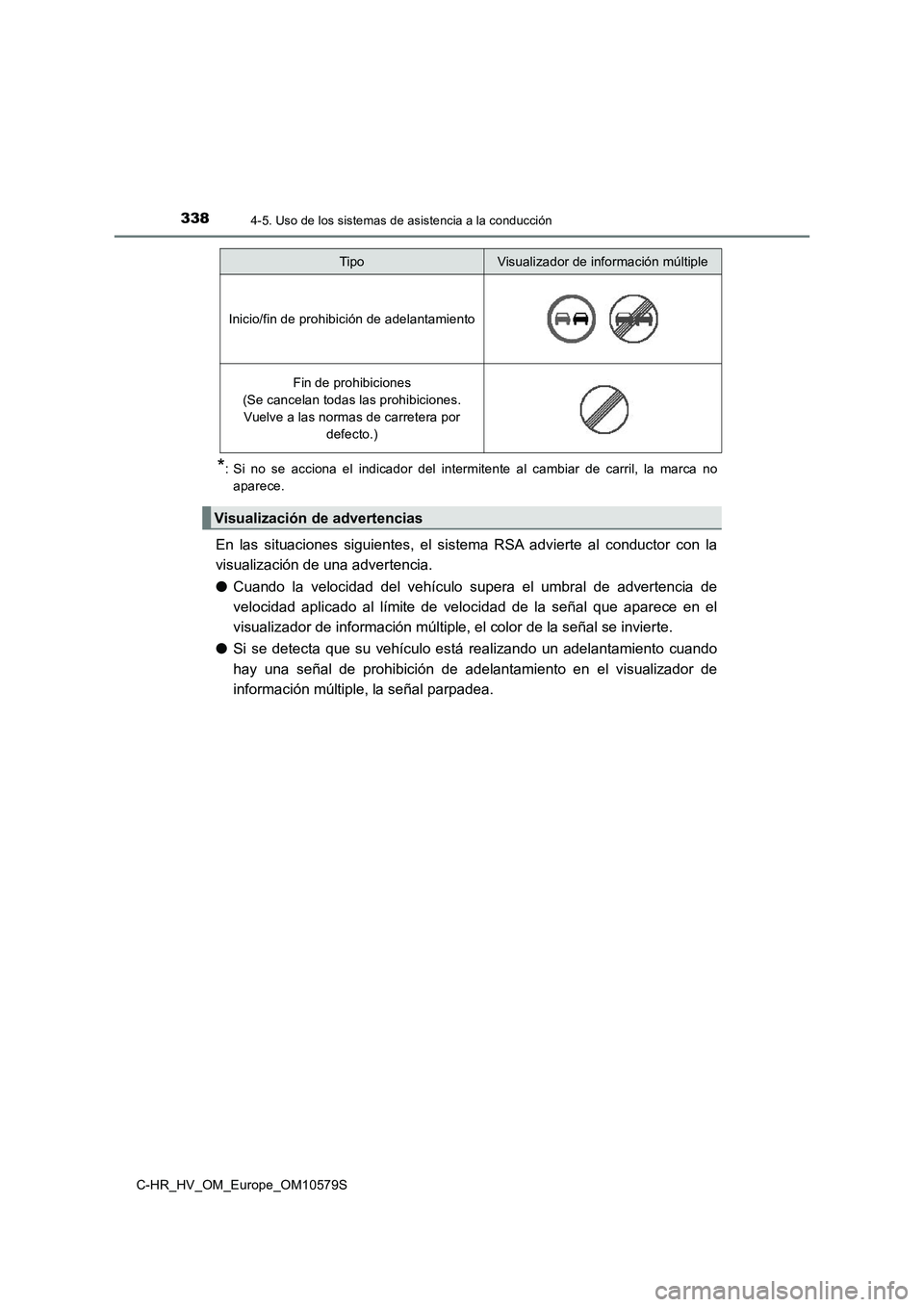

3384-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
*: Si no se acciona el indicador del intermitente al cambiar de carril, la marca no
aparece.
En las situaciones siguientes, el sistema RSA advierte al conductor con la
visualización de una advertencia.
● Cuando la velocidad del vehículo supera el umbral de advertencia de
velocidad aplicado al límite de velocidad de la señal que aparece en el
visualizador de información múltiple, el color de la señal se invierte.
● Si se detecta que su vehículo está realizando un adelantamiento cuando
hay una señal de prohibición de adelantamiento en el visualizador de
información múltiple, la señal parpadea.
Inicio/fin de prohibición de adelantamiento
Fin de prohibiciones
(Se cancelan todas las prohibiciones.
Vuelve a las normas de carretera por
defecto.)
Visualización de advertencias
TipoVisualizador de información múltiple

3394-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S

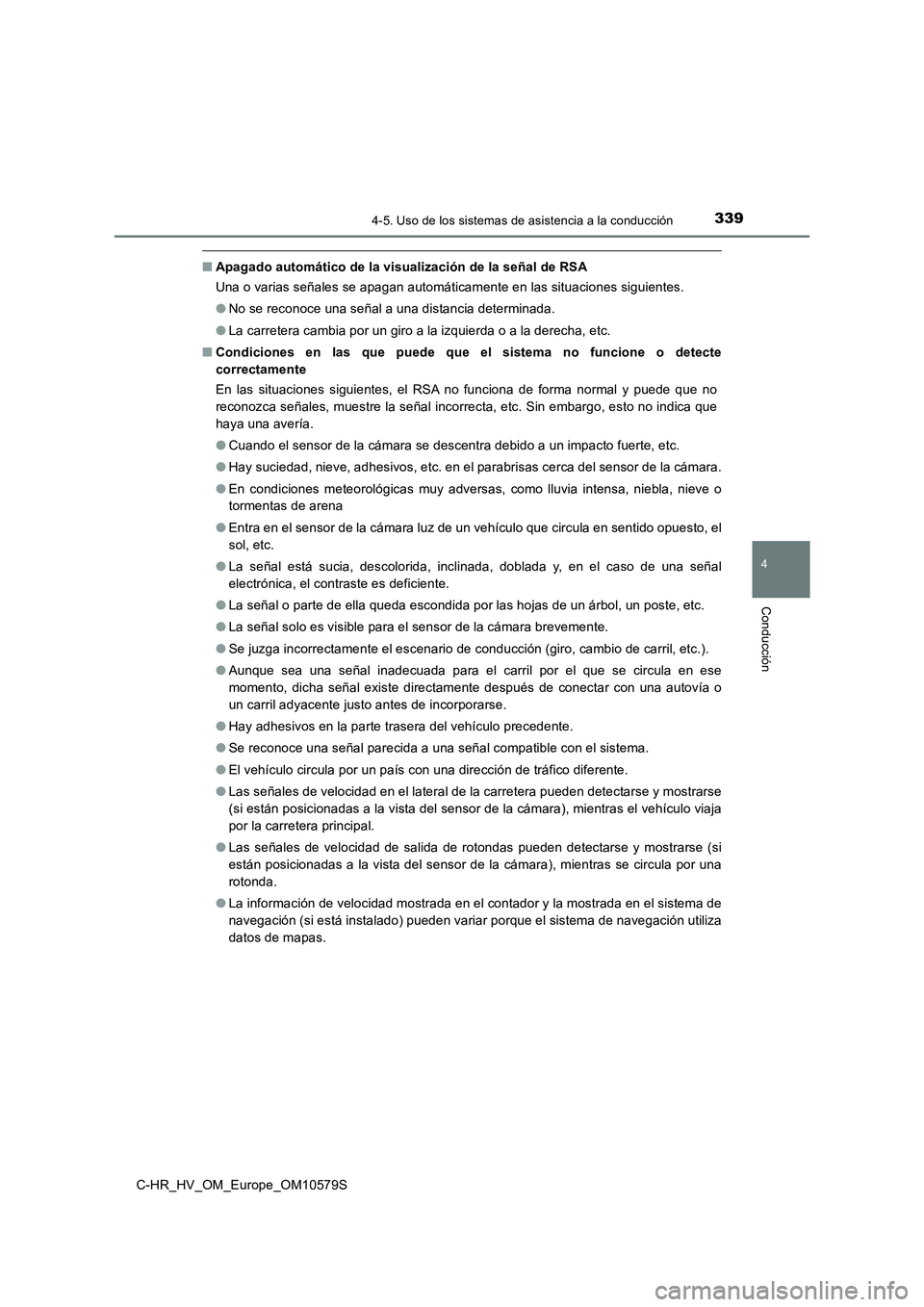

■Apagado automático de la visualización de la señal de RSA
Una o varias señales se apagan automáticamente en las situaciones siguientes.
● No se reconoce una señal a una distancia determinada.
● La carretera cambia por un giro a la izquierda o a la derecha, etc.
■ Condiciones en las que puede que el sistema no funcione o detecte
correctamente
En las situaciones siguientes, el RSA no funciona de forma normal y puede que no
reconozca señales, muestre la señal incorrecta, etc. Sin embargo, esto no indica que
haya una avería.
● Cuando el sensor de la cámara se descentra debido a un impacto fuerte, etc.
● Hay suciedad, nieve, adhesivos, etc. en el parabrisas cerca del sensor de la cámara.
● En condiciones meteorológicas muy adversas, como lluvia intensa, niebla, nieve o
tormentas de arena
● Entra en el sensor de la cámara luz de un vehículo que circula en sentido opuesto, el
sol, etc.
● La señal está sucia, descolorida, inclinada, doblada y, en el caso de una señal
electrónica, el contraste es deficiente.
● La señal o parte de ella queda escondida por las hojas de un árbol, un poste, etc.
● La señal solo es visible para el sensor de la cámara brevemente.
● Se juzga incorrectamente el escenario de conducción (giro, cambio de carril, etc.).
● Aunque sea una señal inadecuada para el carril por el que se circula en ese
momento, dicha señal existe directamente después de conectar con una autovía o
un carril adyacente justo antes de incorporarse.
● Hay adhesivos en la parte trasera del vehículo precedente.
● Se reconoce una señal parecida a una señal compatible con el sistema.
● El vehículo circula por un país con una dirección de tráfico diferente.
● Las señales de velocidad en el lateral de la carretera pueden detectarse y mostrarse
(si están posicionadas a la vista del sensor de la cámara), mientras el vehículo viaja
por la carretera principal.
● Las señales de velocidad de salida de rotondas pueden detectarse y mostrarse (si
están posicionadas a la vista del sensor de la cámara), mientras se circula por una
rotonda.
● La información de velocidad mostrada en el contador y la mostrada en el sistema de
navegación (si está instalado) pueden variar porque el sistema de navegación utiliza
datos de mapas.

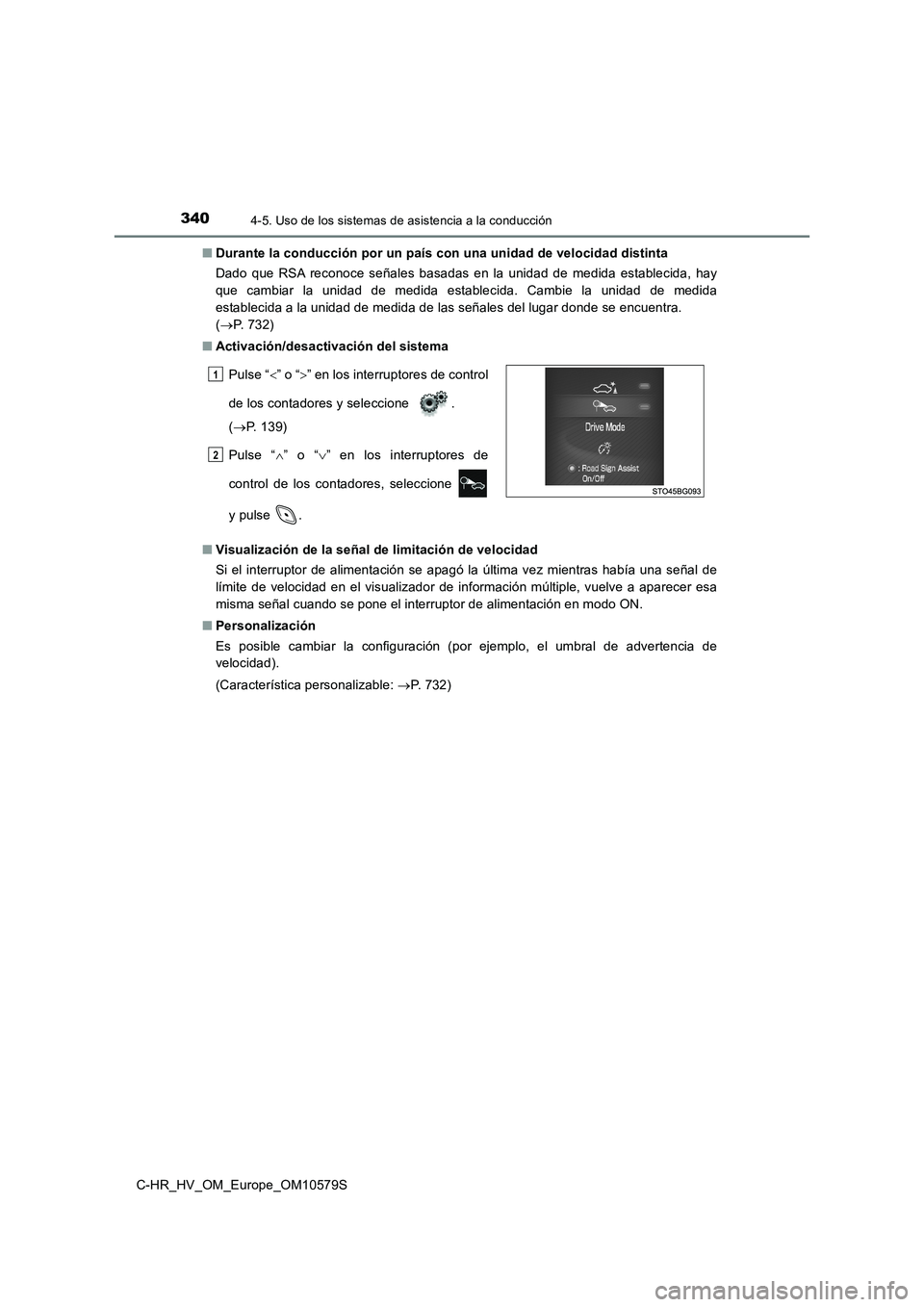

3404-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
■ Durante la conducción por un país con una unidad de velocidad distinta
Dado que RSA reconoce señales basadas en la unidad de medida establecida, hay
que cambiar la unidad de medida establecida. Cambie la unidad de medida
establecida a la unidad de medida de las señales del lugar donde se encuentra.
( P. 7 3 2 )
■ Activación/desactivación del sistema
■ Visualización de la señal de limitación de velocidad
Si el interruptor de alimentación se apagó la última vez mientras había una señal de
límite de velocidad en el visualizador de información múltiple, vuelve a aparecer esa
misma señal cuando se pone el interruptor de alimentación en modo ON.
■ Personalización
Es posible cambiar la configuración (por ejemplo, el umbral de advertencia de
velocidad).
(Característica personalizable: P. 732)
Pulse “ ” o “” en los interruptores de control
de los contadores y seleccione .
( P. 139)
Pulse “ ” o “” en los interruptores de
control de los contadores, seleccione
y pulse .
1
2
