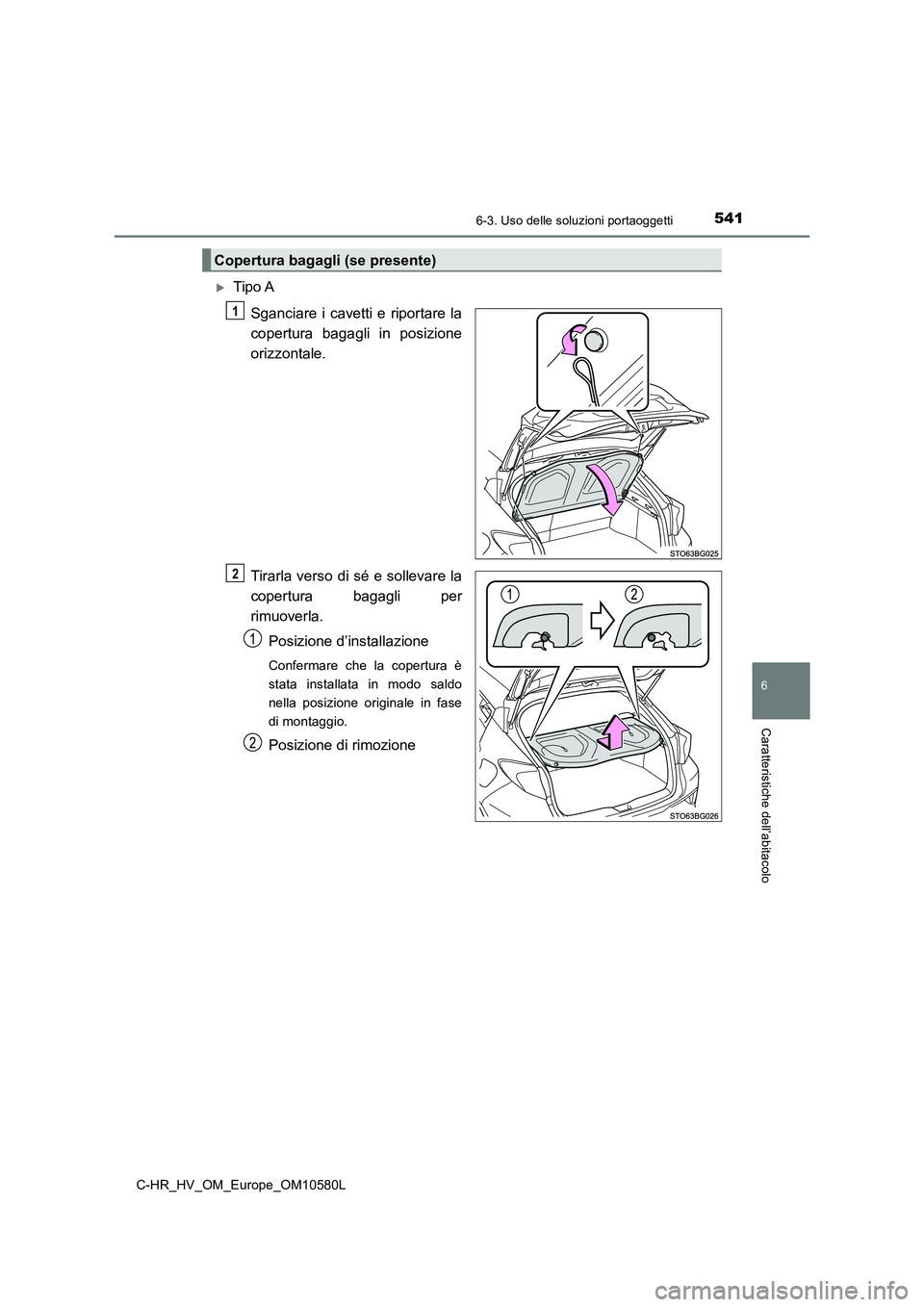

Page 541 of 760
5416-3. Uso delle soluzioni portaoggetti
C-HR_HV_OM_Europe_OM10580L
6
Caratteristiche dell’abitacolo
Tipo A
Sganciare i cavetti e riportare la
copertura bagagli in posizione
orizzontale.
Tirarla verso di sé e sollevare la
copertura bagagli per
rimuoverla.
Posizione d’installazione
Confermare che la copertura è
stata installata in modo saldo
nella posizione originale in fase
di montaggio.
Posizione di rimozione
Copertura bagagli (se presente)
1
2
Page 542 of 760
5426-3. Uso delle soluzioni portaoggetti
C-HR_HV_OM_Europe_OM10580L
Tipo B
■Rimozione della copertura bagagli
Sganciare i cavetti.
Sganciare il gancio dalle staffe.
■Stivaggio della copertura bagagli
Tenere la copertura bagagli con
entrambe le mani, mantenendo i
pollici in direzioni opposte.
1
2
1

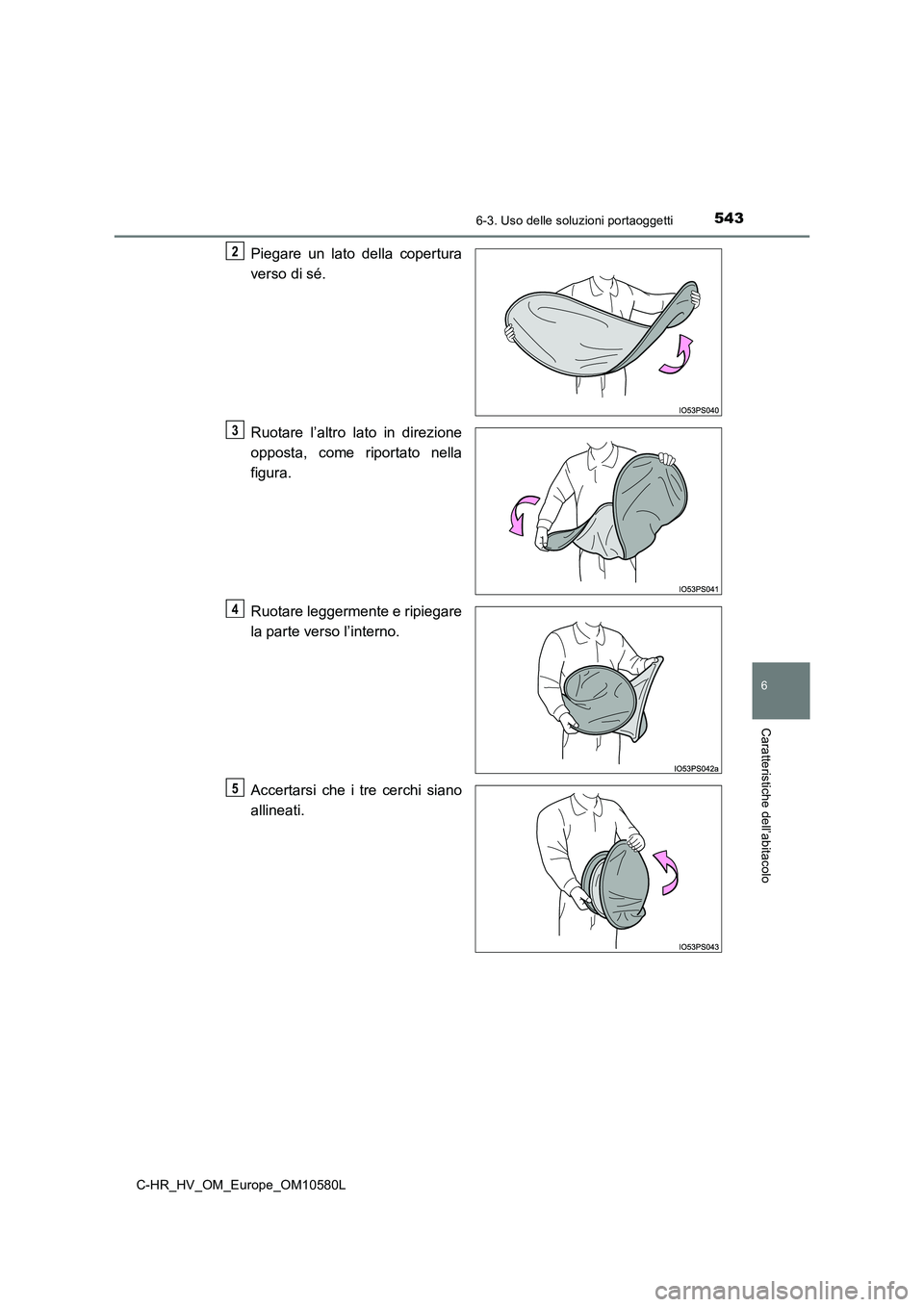

Page 543 of 760
5436-3. Uso delle soluzioni portaoggetti
C-HR_HV_OM_Europe_OM10580L
6
Caratteristiche dell’abitacolo
Piegare un lato della copertura
verso di sé.
Ruotare l’altro lato in direzione
opposta, come riportato nella
figura.
Ruotare leggermente e ripiegare
la parte verso l’interno.
Accertarsi che i tre cerchi siano
allineati.
2
3
4
5

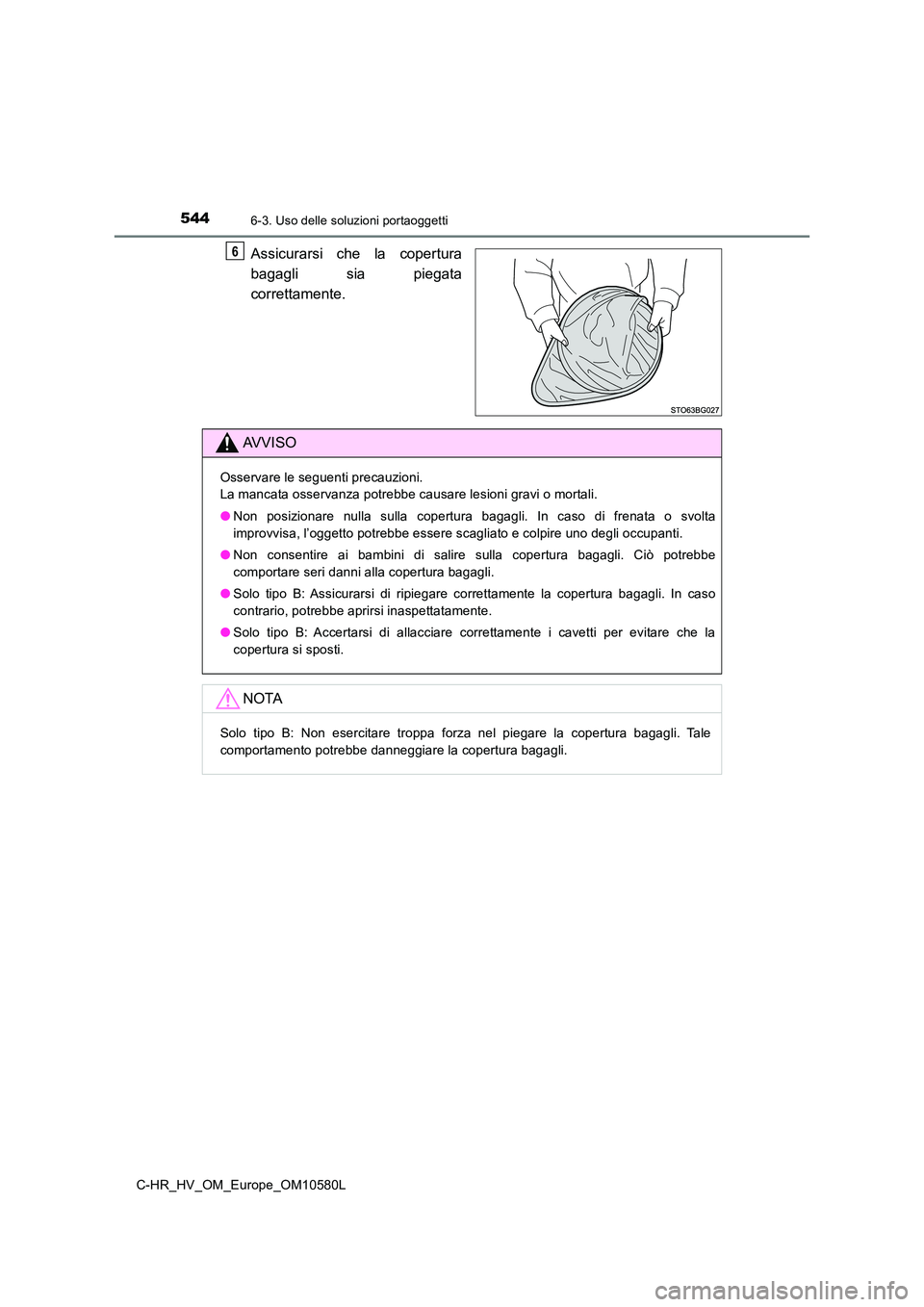

Page 544 of 760
5446-3. Uso delle soluzioni portaoggetti
C-HR_HV_OM_Europe_OM10580L
Assicurarsi che la copertura
bagagli sia piegata
correttamente.
6
AVVISO
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Non posizionare nulla sulla copertura bagagli. In caso di frenata o svolta
improvvisa, l’oggetto potrebbe essere scagliato e colpire uno degli occupanti.
● Non consentire ai bambini di salire sulla copertura bagagli. Ciò potrebbe
comportare seri danni alla copertura bagagli.
● Solo tipo B: Assicurarsi di ripiegare correttamente la copertura bagagli. In caso
contrario, potrebbe aprirsi inaspettatamente.
● Solo tipo B: Accertarsi di allacciare correttamente i cavetti per evitare che la
copertura si sposti.
NOTA
Solo tipo B: Non esercitare troppa forza nel piegare la copertura bagagli. Tale
comportamento potrebbe danneggiare la copertura bagagli.

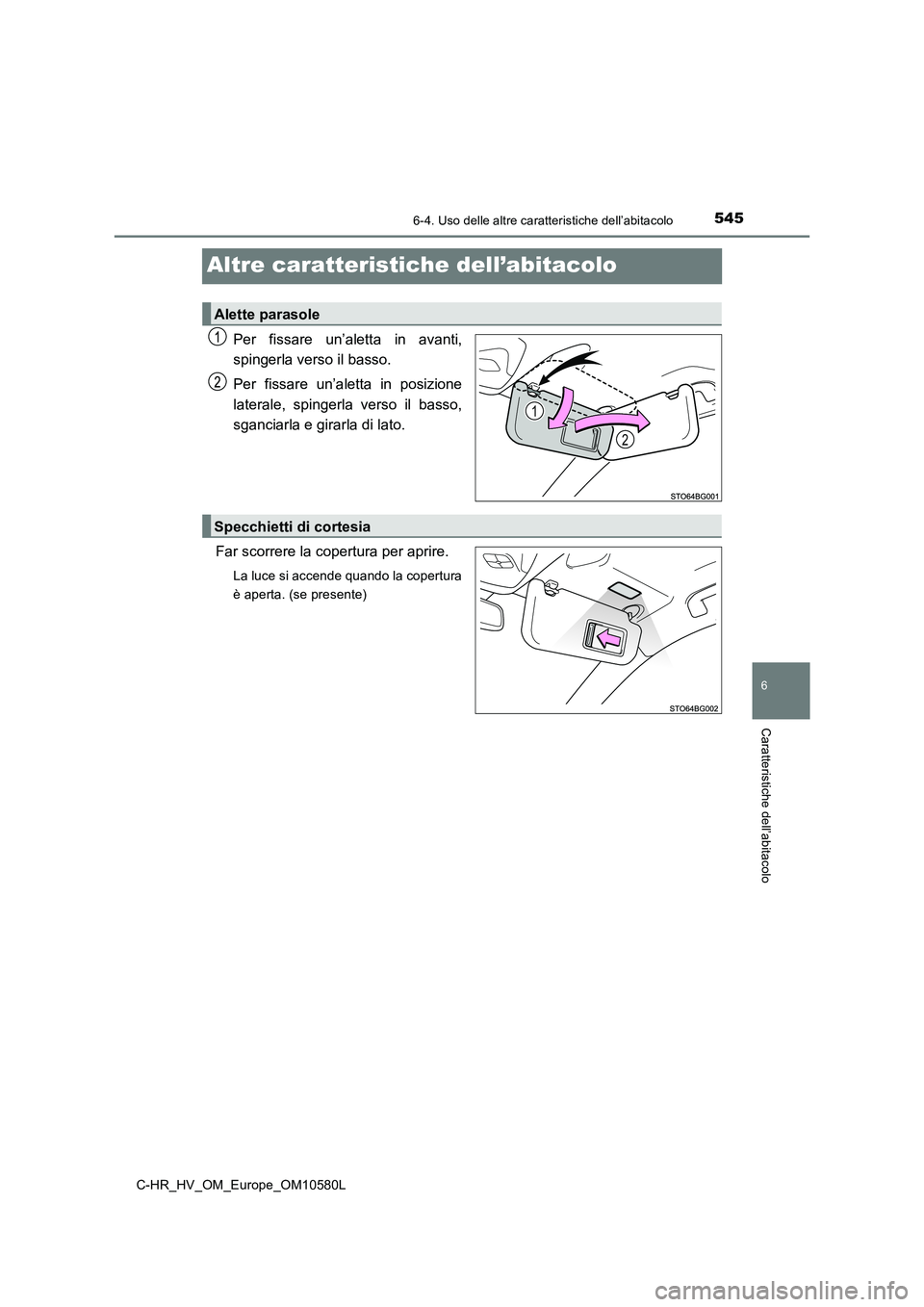

Page 545 of 760
5456-4. Uso delle altre caratteristiche dell’abitacolo
C-HR_HV_OM_Europe_OM10580L
6
Caratteristiche dell’abitacolo
Altre caratteristiche dell’abitacolo
Per fissare un’aletta in avanti,
spingerla verso il basso.
Per fissare un’aletta in posizione
laterale, spingerla verso il basso,
sganciarla e girarla di lato.
Far scorrere la copertura per aprire.
La luce si accende quando la copertura
è aperta. (se presente)
Alette parasole
2
1
Specchietti di cortesia

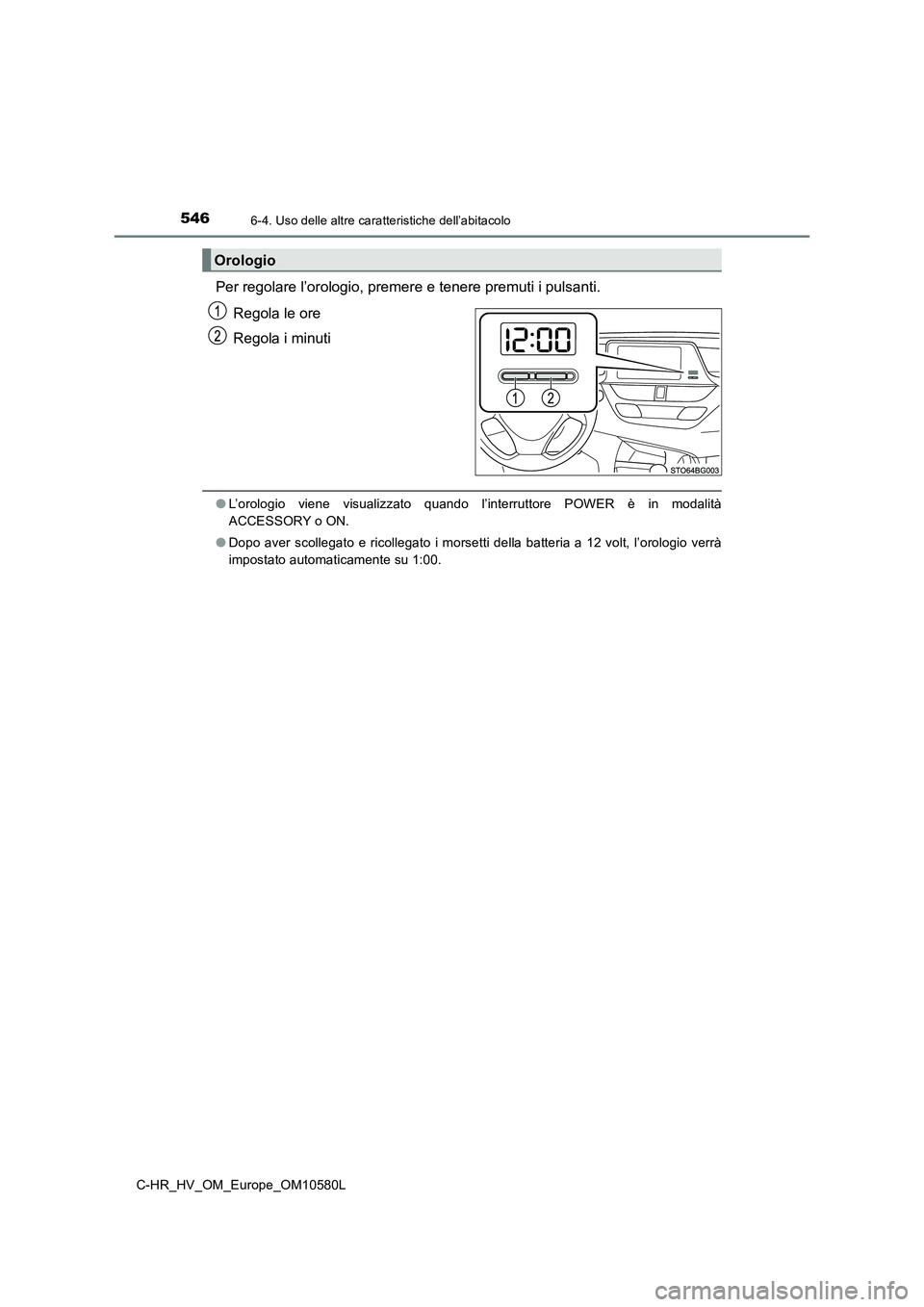

Page 546 of 760
5466-4. Uso delle altre caratteristiche dell’abitacolo
C-HR_HV_OM_Europe_OM10580L
Per regolare l’orologio, premere e tenere premuti i pulsanti.
Regola le ore
Regola i minuti
● L’orologio viene visualizzato quando l’interruttore POWER è in modalità
ACCESSORY o ON.
● Dopo aver scollegato e ricollegato i morsetti della batteria a 12 volt, l’orologio verrà
impostato automaticamente su 1:00.
Orologio

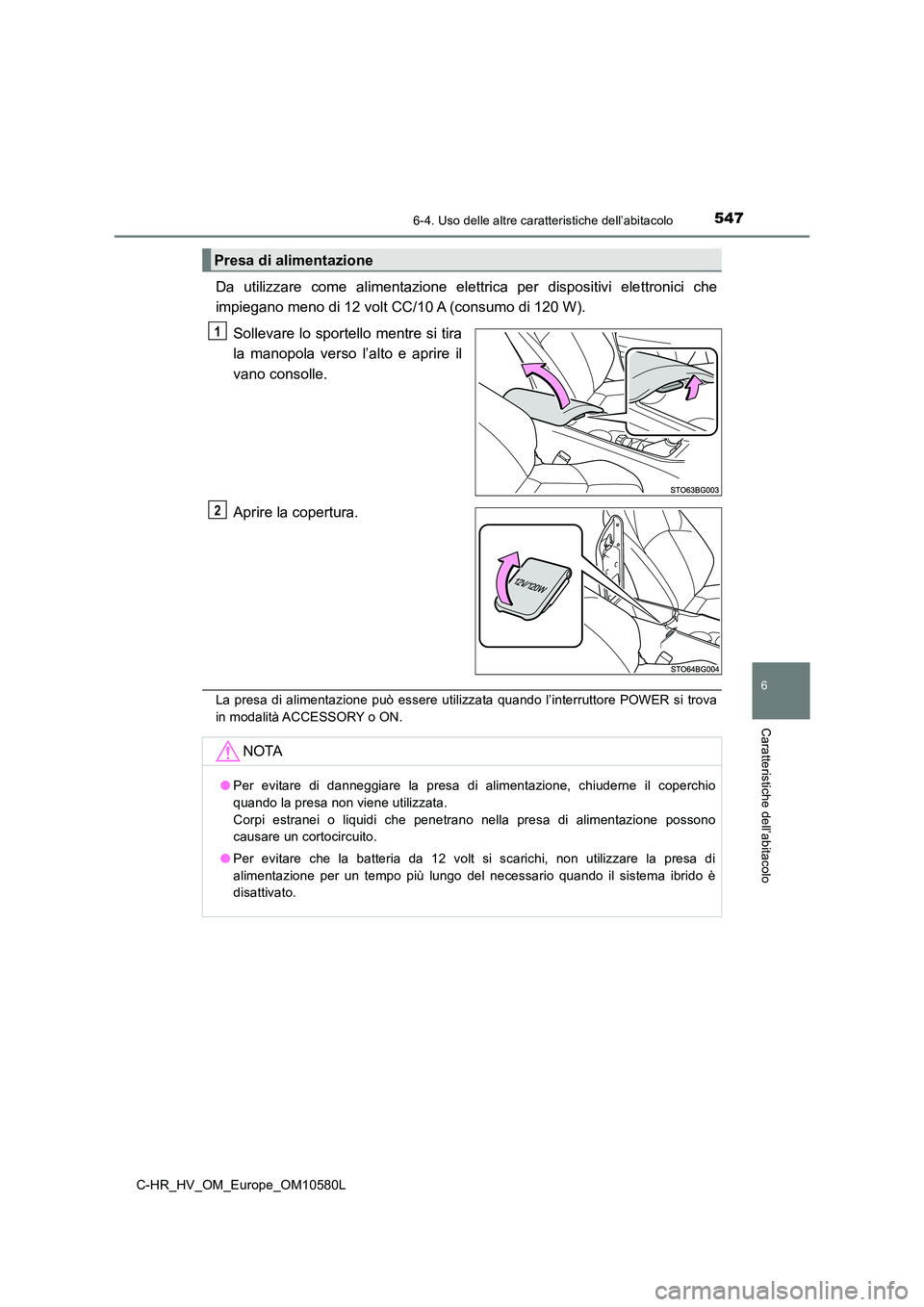

Page 547 of 760
5476-4. Uso delle altre caratteristiche dell’abitacolo
C-HR_HV_OM_Europe_OM10580L
6
Caratteristiche dell’abitacolo
Da utilizzare come alimentazione elettrica per dispositivi elettronici che
impiegano meno di 12 volt CC/10 A (consumo di 120 W).
Sollevare lo sportello mentre si tira
la manopola verso l’alto e aprire il
vano consolle.
Aprire la copertura.
La presa di alimentazione può essere utilizzata quando l’interruttore POWER si trova
in modalità ACCESSORY o ON.
Presa di alimentazione
1
2
NOTA
● Per evitare di danneggiare la presa di alimentazione, chiuderne il coperchio
quando la presa non viene utilizzata.
Corpi estranei o liquidi che penetrano nella presa di alimentazione possono
causare un cortocircuito.
● Per evitare che la batteria da 12 volt si scarichi, non utilizzare la presa di
alimentazione per un tempo più lungo del necessario quando il sistema ibrido è
disattivato.

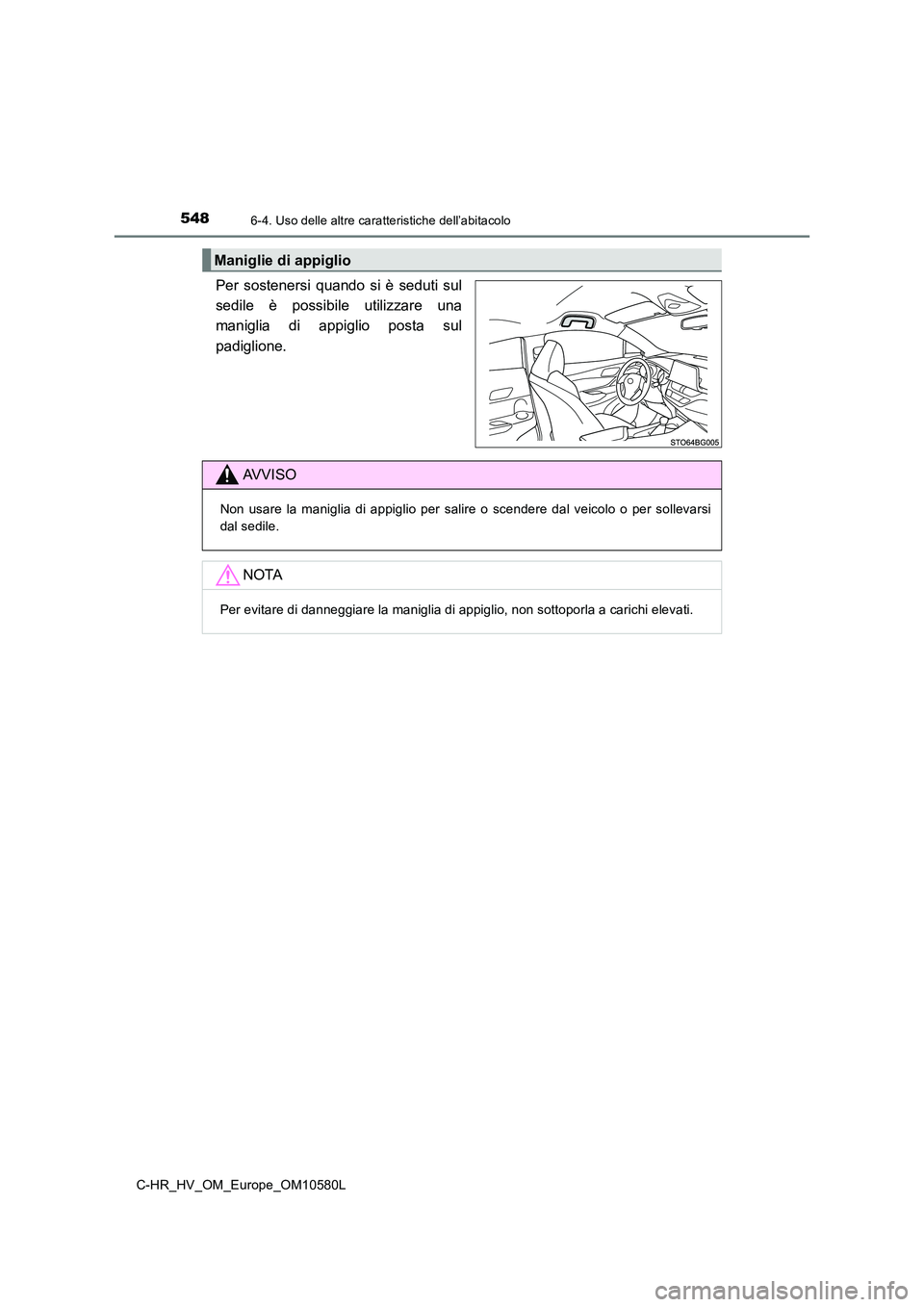

Page 548 of 760
5486-4. Uso delle altre caratteristiche dell’abitacolo
C-HR_HV_OM_Europe_OM10580L
Per sostenersi quando si è seduti sul
sedile è possibile utilizzare una
maniglia di appiglio posta sul
padiglione.
Maniglie di appiglio
AVVISO
Non usare la maniglia di appiglio per salire o scendere dal veicolo o per sollevarsi
dal sedile.
NOTA
Per evitare di danneggiare la maniglia di appiglio, non sottoporla a carichi elevati.

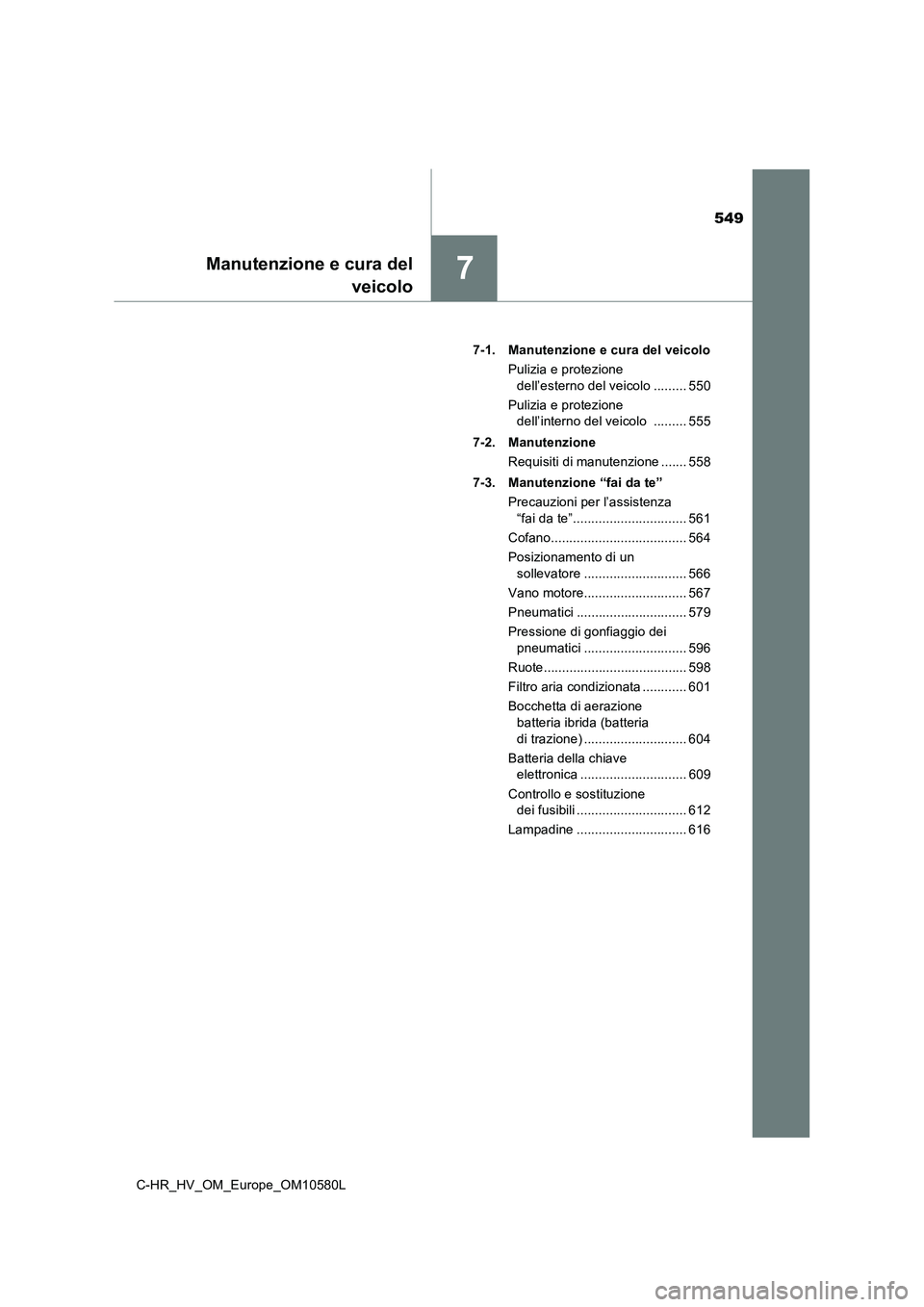

Page 549 of 760

549
7Manutenzione e cura delveicolo
C-HR_HV_OM_Europe_OM10580L 7-1. Manutenzione e cura del veicolo
Pulizia e protezione dell’esterno del veicolo ......... 550
Pulizia e protezione dell’interno del veicolo ......... 555
7-2. Manutenzione Requisiti di manutenzione ....... 558
7-3. Manutenzione “fai da te” Precauzioni per l’assistenza “fai da te”............................... 561
Cofano..................................... 564
Posizionamento di un sollevatore ............................ 566
Vano motore............................ 567
Pneumatici .............................. 579
Pressione di gonfiaggio dei pneumatici ............................ 596
Ruote....................................... 598
Filtro aria condizionata ............ 601
Bocchetta di aerazione batteria ibrida (batteria
di trazione) ............................ 604
Batteria della chiave elettronica ............................. 609
Controllo e sostituzione dei fusibili .............................. 612
Lampadine .............................. 616

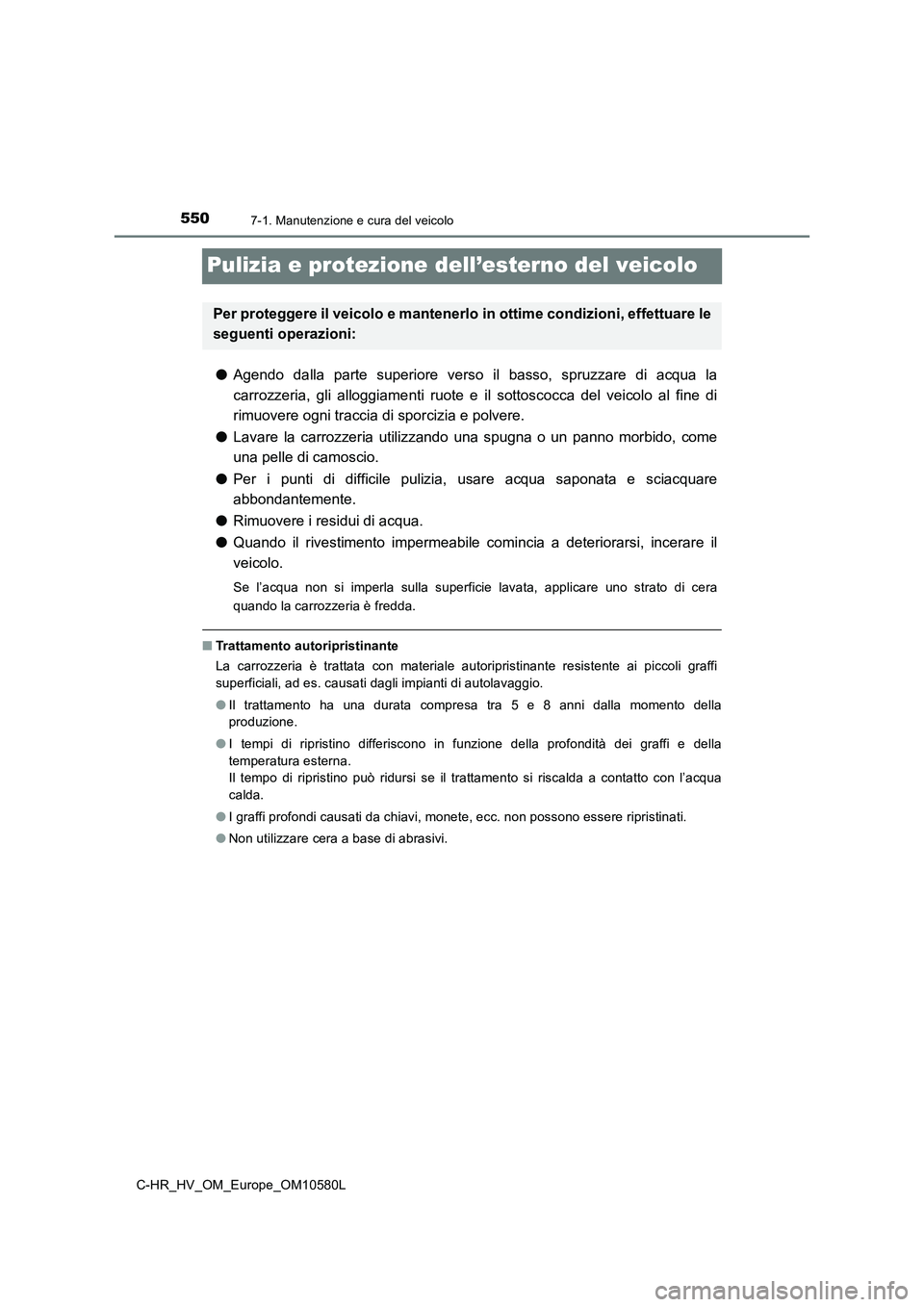

Page 550 of 760

5507-1. Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10580L
Pulizia e protezione dell’esterno del veicolo
●Agendo dalla parte superiore verso il basso, spruzzare di acqua la
carrozzeria, gli alloggiam enti ruote e il sottoscocca del veicolo al fine di
rimuovere ogni traccia di sporcizia e polvere.
● Lavare la carrozzeria utilizzando una spugna o un panno morbido, come
una pelle di camoscio.
● Per i punti di difficile pulizia, usare acqua saponata e sciacquare
abbondantemente.
● Rimuovere i residui di acqua.
● Quando il rivestimento impermeabile comincia a deteriorarsi, incerare il
veicolo.
Se l’acqua non si imperla sulla superficie lavata, applicare uno strato di cera
quando la carrozzeria è fredda.
■ Trattamento autoripristinante
La carrozzeria è trattata con materiale autoripristinante resistente ai piccoli graffi
superficiali, ad es. causati dagli impianti di autolavaggio.
● Il trattamento ha una durata compresa tra 5 e 8 anni dalla momento della
produzione.
● I tempi di ripristino differiscono in funzione della profondità dei graffi e della
temperatura esterna.
Il tempo di ripristino può ridursi se il trattamento si riscalda a contatto con l’acqua
calda.
● I graffi profondi causati da chiavi, monete, ecc. non possono essere ripristinati.
● Non utilizzare cera a base di abrasivi.
Per proteggere il veicolo e mantenerlo in ottime condizioni, effettuare le
seguenti operazioni:
