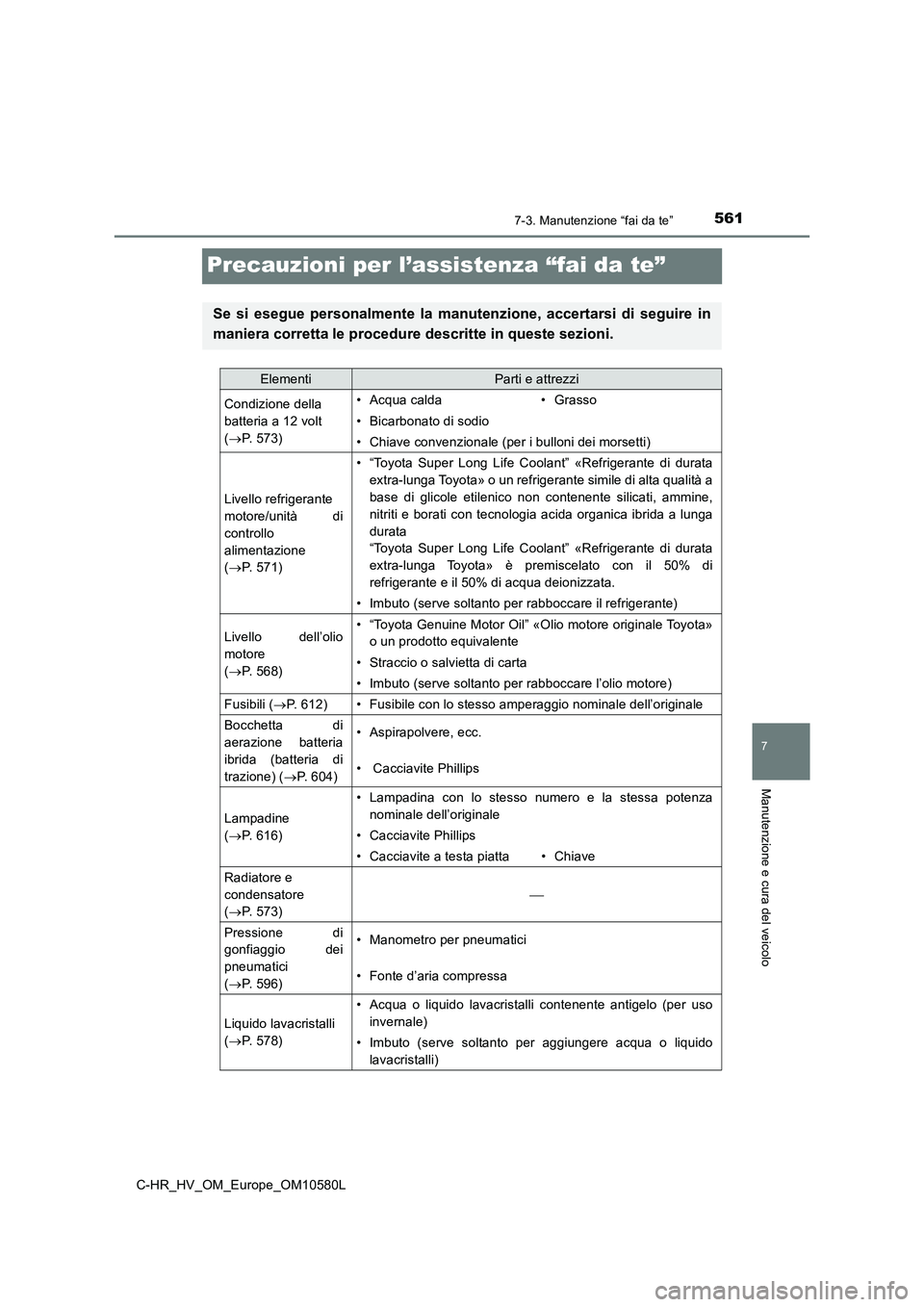

Page 561 of 760

5617-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo
Precauzioni per l’assistenza “fai da te”
Se si esegue personalmente la manutenzione, accertarsi di seguire in
maniera corretta le procedure descritte in queste sezioni.
ElementiParti e attrezzi
Condizione della
batteria a 12 volt
( P. 573)
• Acqua calda • Grasso
• Bicarbonato di sodio
• Chiave convenzionale (per i bulloni dei morsetti)
Livello refrigerante
motore/unità di
controllo
alimentazione
( P. 571)
• “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante simile di alta qualità a
base di glicole etilenico non contenente silicati, ammine,
nitriti e borati con tecnologia acida organica ibrida a lunga
durata
“Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» è premiscelato con il 50% di
refrigerante e il 50% di acqua deionizzata.
• Imbuto (serve soltanto per rabboccare il refrigerante)
Livello dell’olio
motore
( P. 568)
• “Toyota Genuine Motor Oil” «Olio motore originale Toyota»
o un prodotto equivalente
• Straccio o salvietta di carta
• Imbuto (serve soltanto per rabboccare l’olio motore)
Fusibili ( P. 612)• Fusibile con lo stesso amperaggio nominale dell’originale
Bocchetta di
aerazione batteria
ibrida (batteria di
trazione) ( P. 604)
• Aspirapolvere, ecc.
• Cacciavite Phillips
Lampadine
( P. 616)
• Lampadina con lo stesso numero e la stessa potenza
nominale dell’originale
• Cacciavite Phillips
• Cacciavite a testa piatta•Chiave
Radiatore e
condensatore
( P. 573)
Pressione di
gonfiaggio dei
pneumatici
( P. 596)
• Manometro per pneumatici
• Fonte d’aria compressa
Liquido lavacristalli
( P. 578)
• Acqua o liquido lavacristalli contenente antigelo (per uso
invernale)
• Imbuto (serve soltanto per aggiungere acqua o liquido
lavacristalli)
Page 562 of 760

5627-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

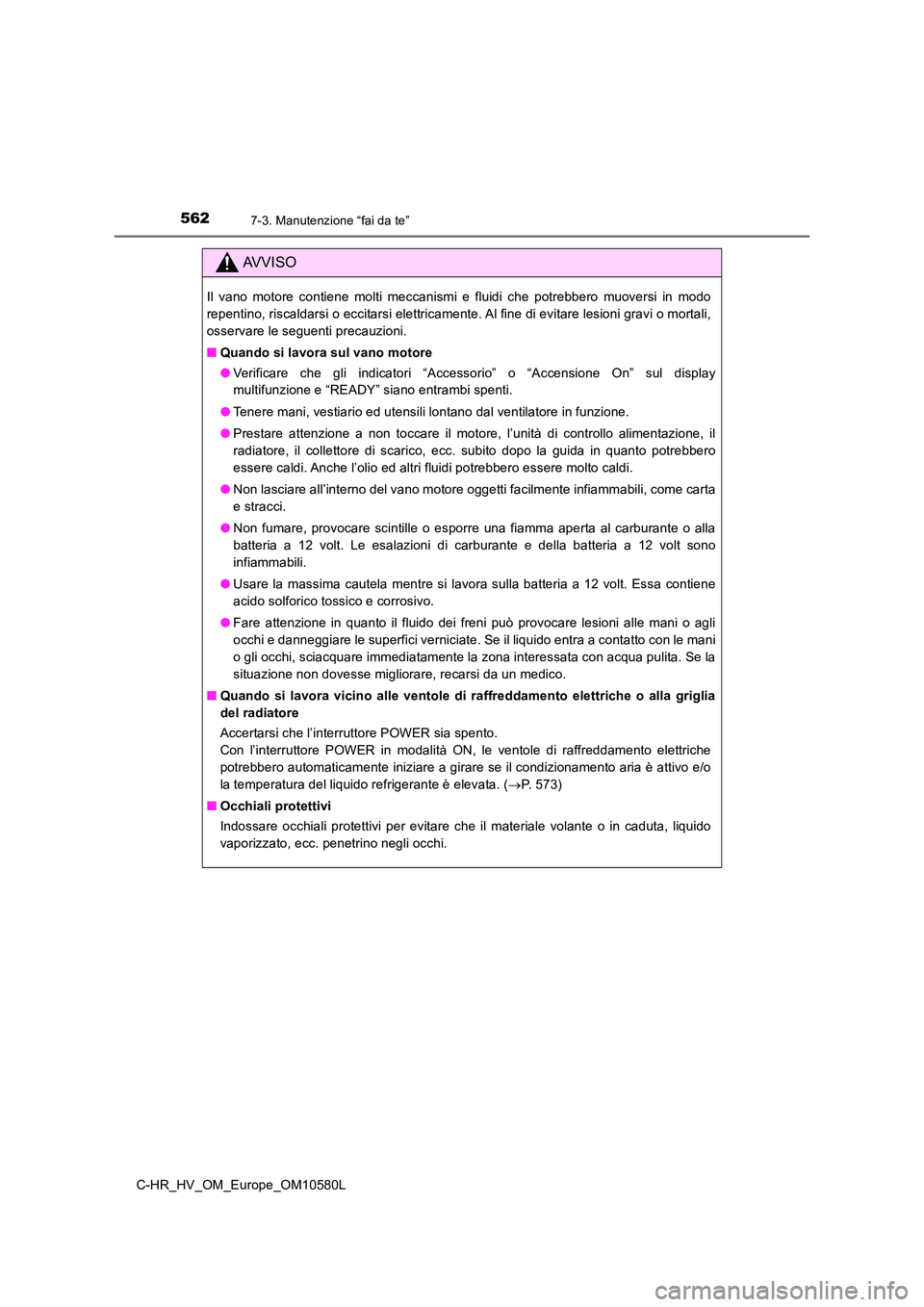

AVVISO
Il vano motore contiene molti meccanismi e fluidi che potrebbero muoversi in modo
repentino, riscaldarsi o eccitarsi elettricamente. Al fine di evitare lesioni gravi o mortali,
osservare le seguenti precauzioni.
■ Quando si lavora sul vano motore
● Verificare che gli indicatori “Accessorio” o “Accensione On” sul display
multifunzione e “READY” siano entrambi spenti.
● Tenere mani, vestiario ed utensili lontano dal ventilatore in funzione.
● Prestare attenzione a non toccare il motore, l’unità di controllo alimentazione, il
radiatore, il collettore di scarico, ecc. subito dopo la guida in quanto potrebbero
essere caldi. Anche l’olio ed altri fluidi potrebbero essere molto caldi.
● Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come carta
e stracci.
● Non fumare, provocare scintille o esporre una fiamma aperta al carburante o alla
batteria a 12 volt. Le esalazioni di carburante e della batteria a 12 volt sono
infiammabili.
● Usare la massima cautela mentre si lavora sulla batteria a 12 volt. Essa contiene
acido solforico tossico e corrosivo.
● Fare attenzione in quanto il fluido dei freni può provocare lesioni alle mani o agli
occhi e danneggiare le superfici verniciate. Se il liquido entra a contatto con le mani
o gli occhi, sciacquare immediatamente la zona interessata con acqua pulita. Se la
situazione non dovesse migliorare, recarsi da un medico.
■ Quando si lavora vicino alle ventole di raffreddamento elettriche o alla griglia
del radiatore
Accertarsi che l’interruttore POWER sia spento.
Con l’interruttore POWER in modalità ON, le ventole di raffreddamento elettriche
potrebbero automaticamente iniziare a girare se il condizionamento aria è attivo e/o
la temperatura del liquido refrigerante è elevata. ( P. 573)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare che il materiale volante o in caduta, liquido
vaporizzato, ecc. penetrino negli occhi.
Page 563 of 760

5637-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

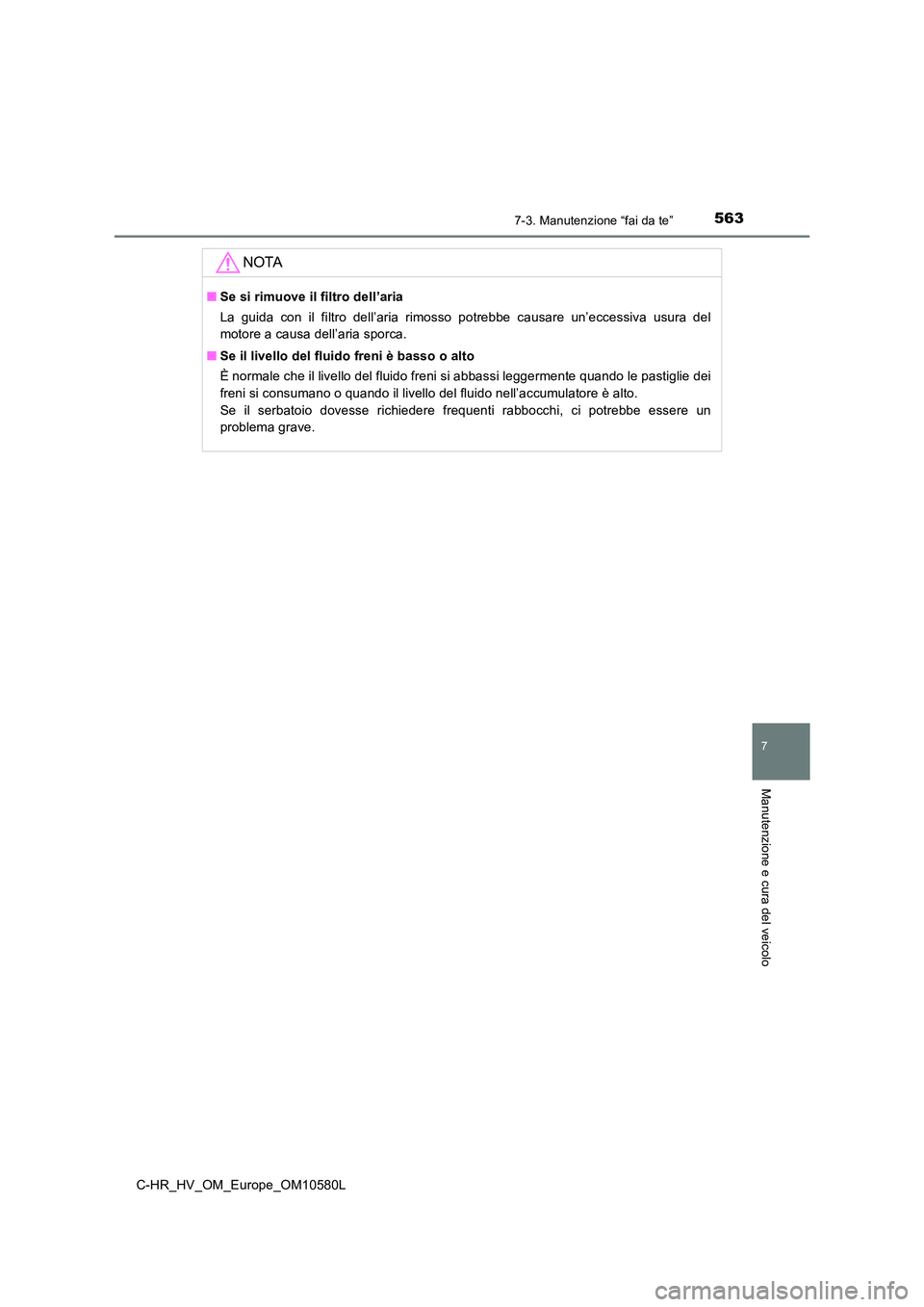

NOTA
■Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso potrebbe causare un’eccessiva usura del
motore a causa dell’aria sporca.
■ Se il livello del fluido freni è basso o alto
È normale che il livello del fluido freni si abbassi leggermente quando le pastiglie dei
freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere frequenti rabbocchi, ci potrebbe essere un
problema grave.
Page 564 of 760

5647-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

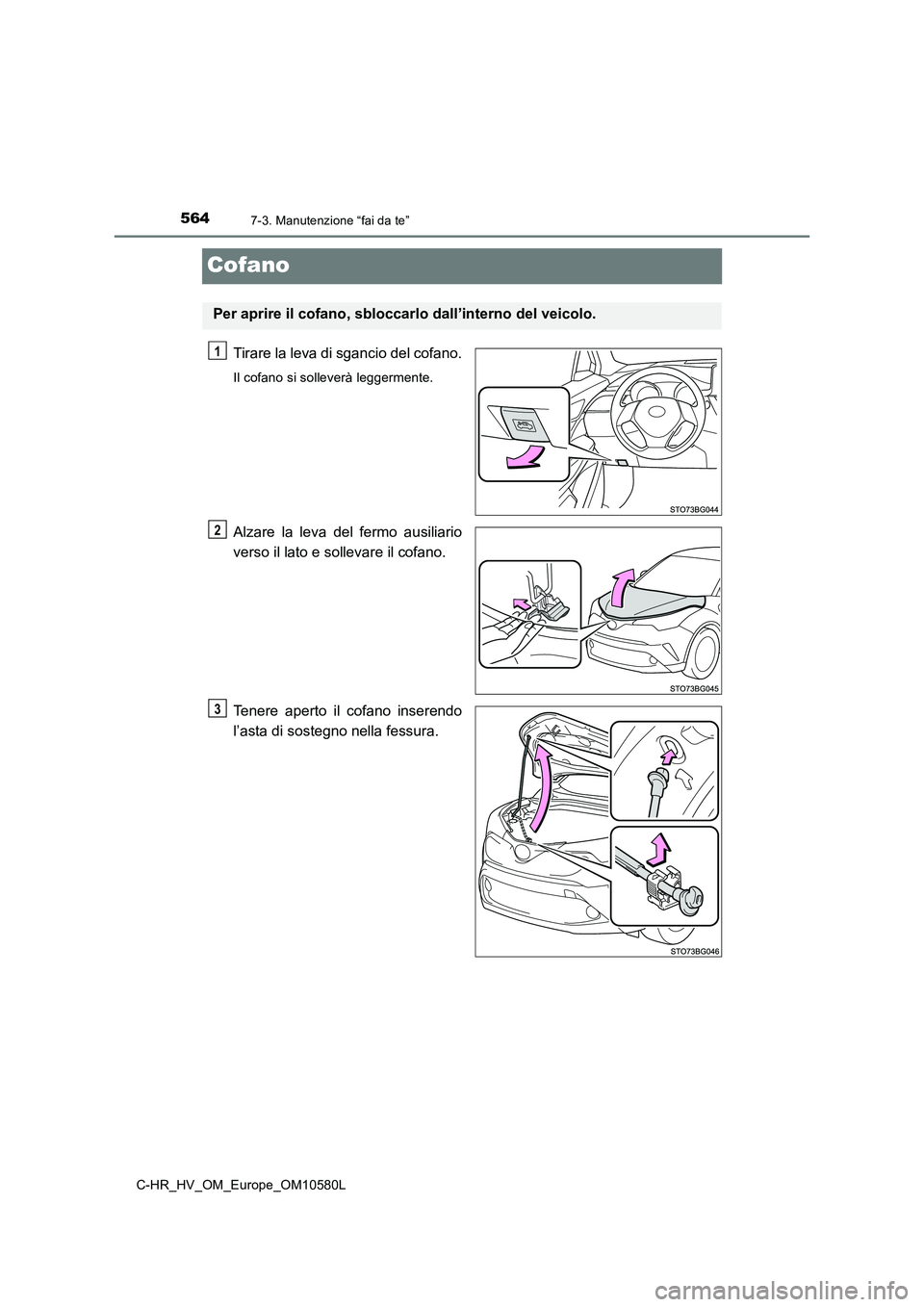

Cofano
Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
Alzare la leva del fermo ausiliario
verso il lato e sollevare il cofano.
Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3
Page 565 of 760

5657-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

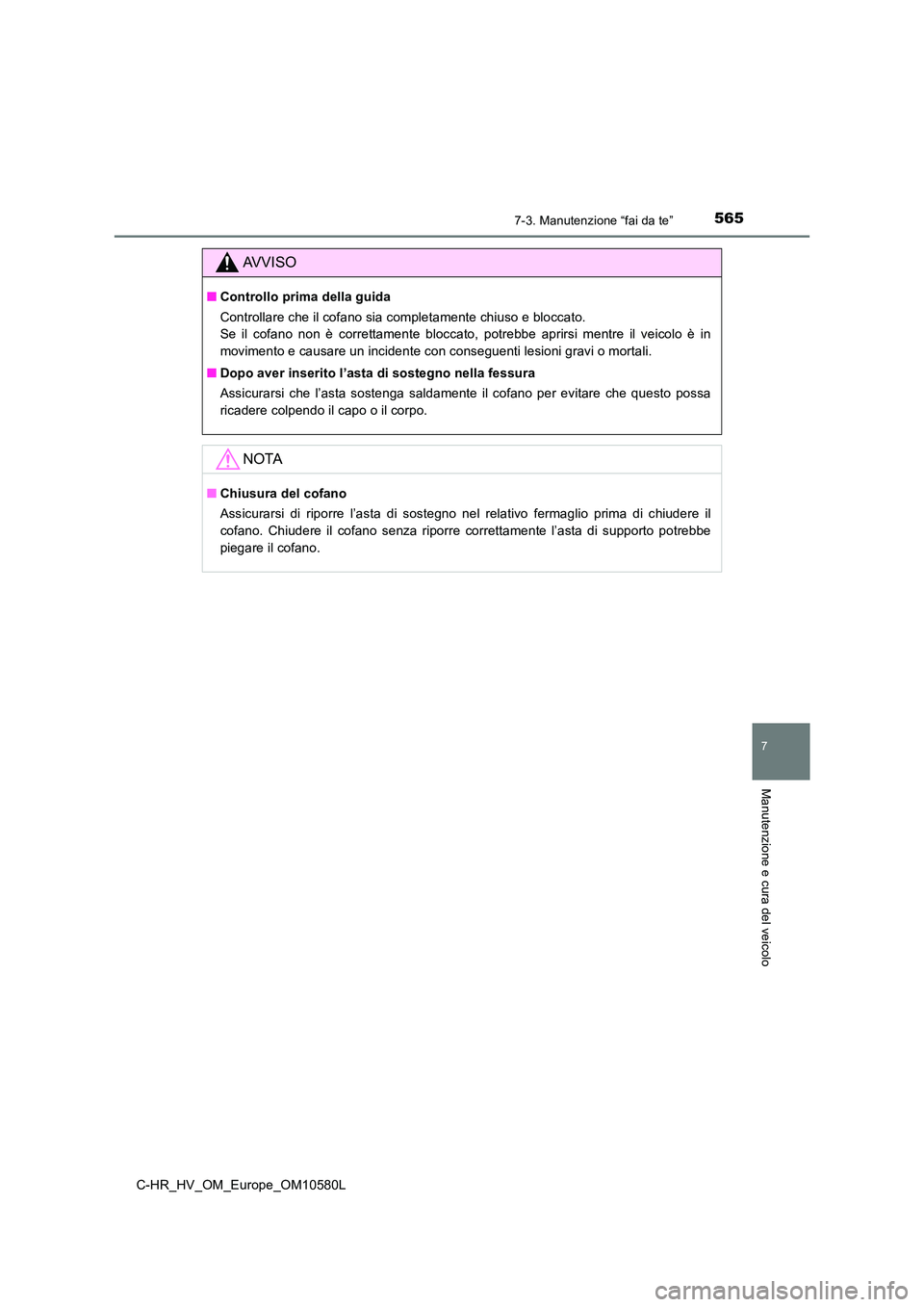

AVVISO
■Controllo prima della guida
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■ Dopo aver inserito l’asta di sostegno nella fessura
Assicurarsi che l’asta sostenga saldamente il cofano per evitare che questo possa
ricadere colpendo il capo o il corpo.
NOTA
■ Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel relativo fermaglio prima di chiudere il
cofano. Chiudere il cofano senza riporre correttamente l’asta di supporto potrebbe
piegare il cofano.
Page 566 of 760

5667-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

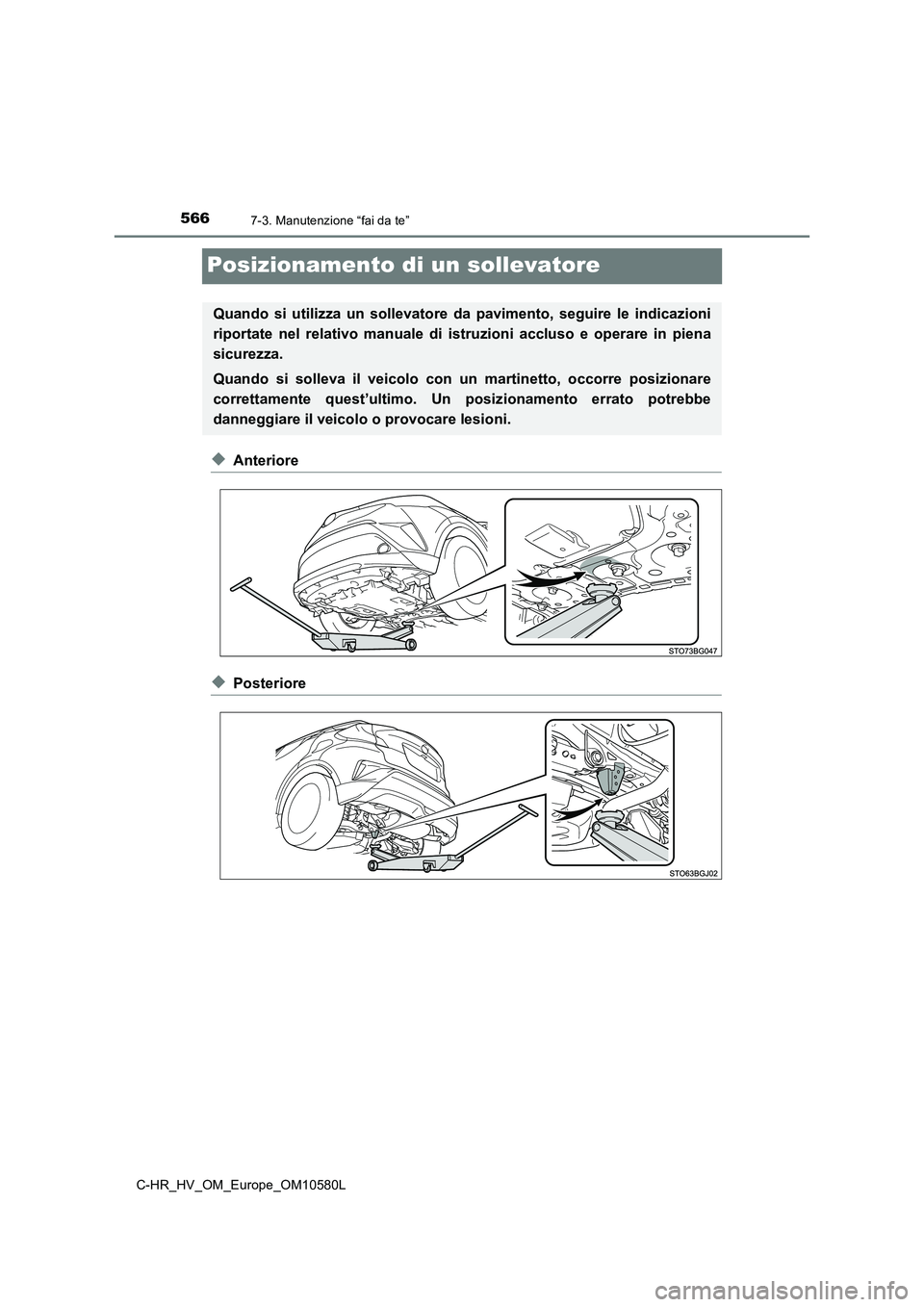

Posizionamento di un sollevatore
◆Anteriore
◆Posteriore
Quando si utilizza un sollevatore da pavimento, seguire le indicazioni
riportate nel relativo manuale di is truzioni accluso e operare in piena
sicurezza.
Quando si solleva il veicolo con un martinetto, occorre posizionare
correttamente quest’ultimo. Un posizionamento errato potrebbe
danneggiare il veicolo o provocare lesioni.
Page 567 of 760

5677-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo

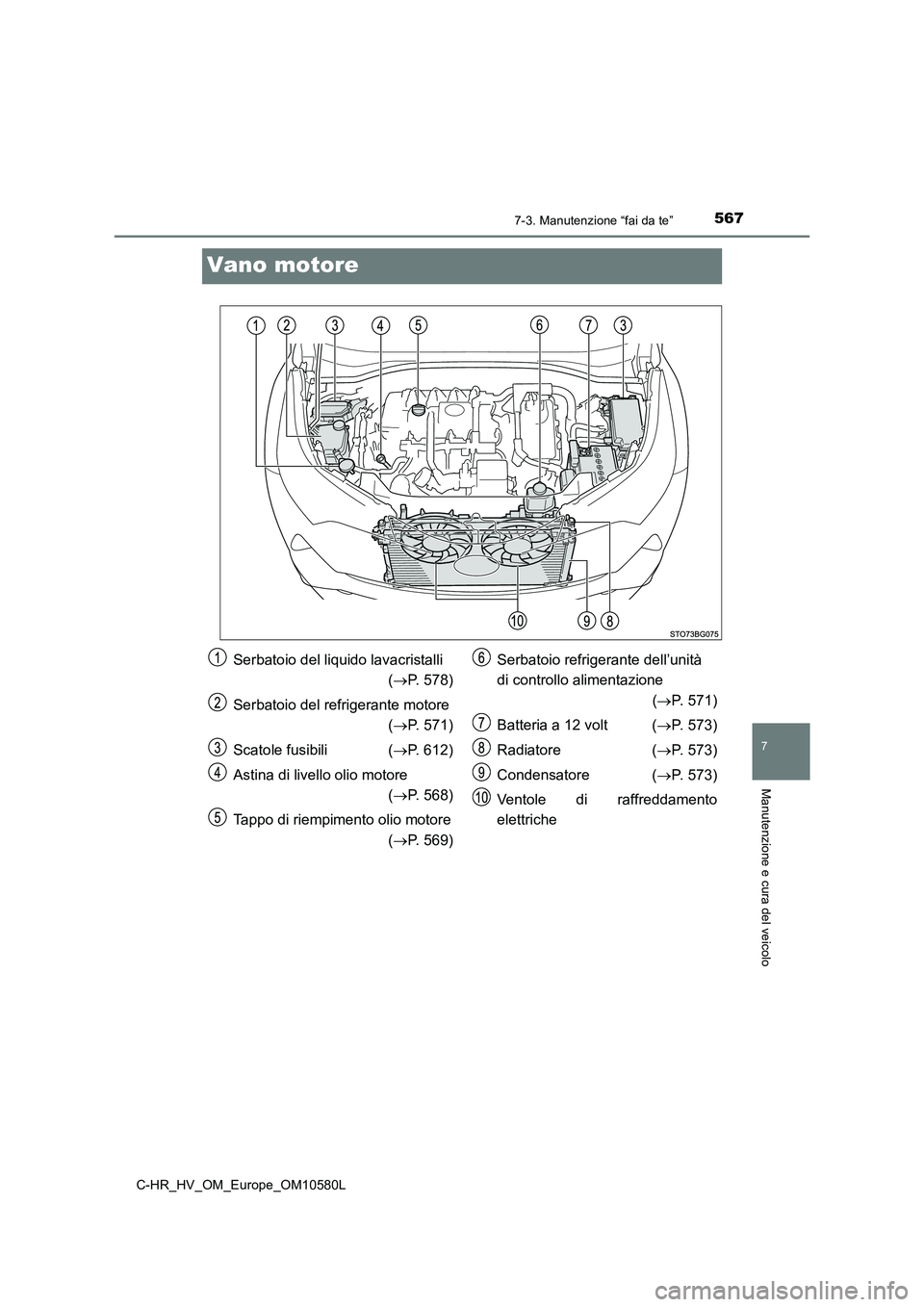

Vano motore
Serbatoio del liquido lavacristalli
( P. 578)
Serbatoio del refrigerante motore
( P. 571)
Scatole fusibili ( P. 612)
Astina di livello olio motore
( P. 568)
Tappo di riempimento olio motore
( P. 569)
Serbatoio refrigerante dell’unità
di controllo alimentazione
( P. 571)
Batteria a 12 volt ( P. 573)
Radiatore ( P. 573)
Condensatore ( P. 573)
Ventole di raffreddamento
elettriche
Page 568 of 760

5687-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

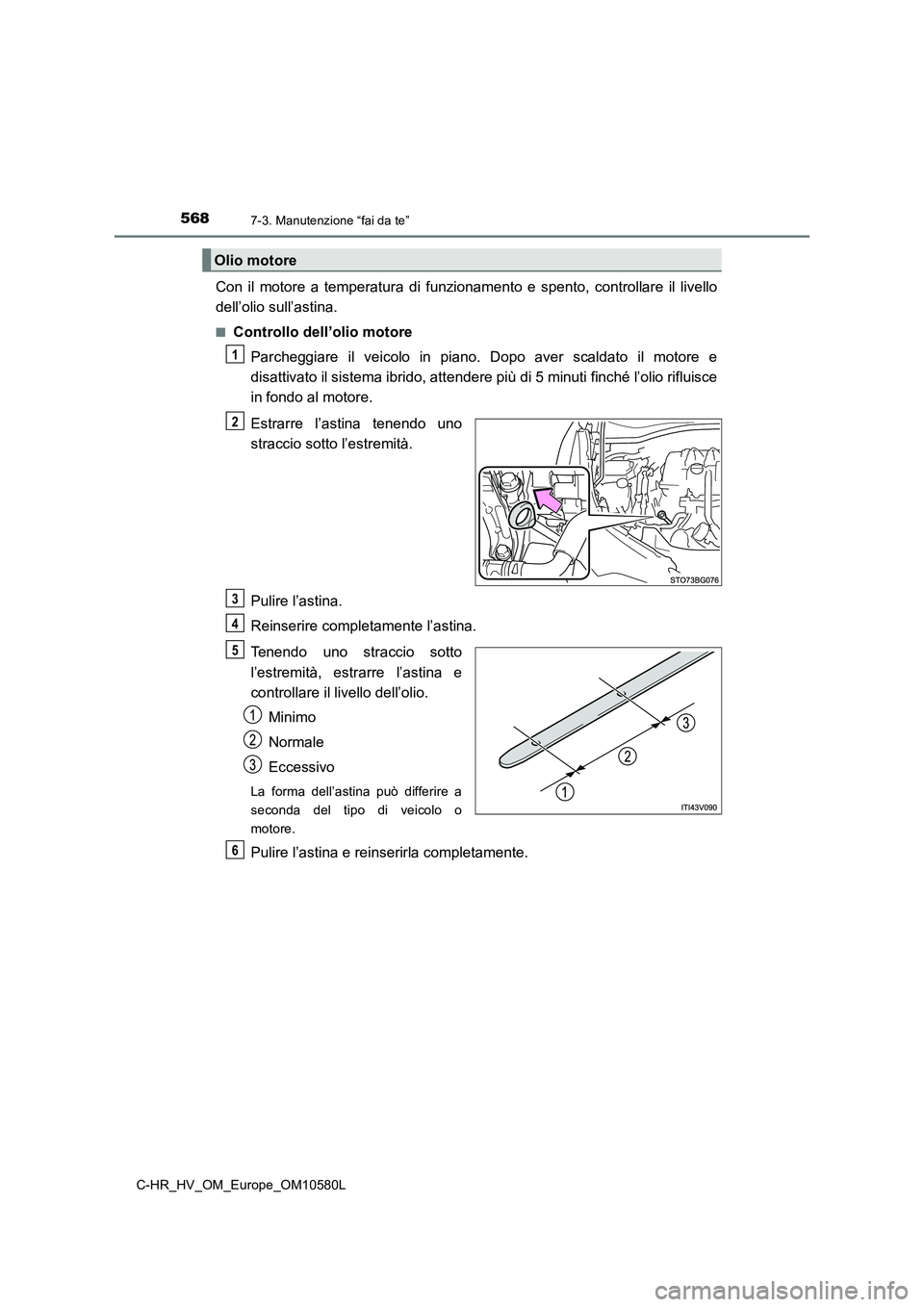

Con il motore a temperatura di funzionamento e spento, controllare il livello
dell’olio sull’astina.
■Controllo dell’olio motore
Parcheggiare il veicolo in piano. Dopo aver scaldato il motore e
disattivato il sistema ibrido, attendere più di 5 minuti finché l’olio rifluisce
in fondo al motore.
Estrarre l’astina tenendo uno
straccio sotto l’estremità.
Pulire l’astina.
Reinserire completamente l’astina.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina e
controllare il livello dell’olio.
Minimo
Normale
Eccessivo
La forma dell’astina può differire a
seconda del tipo di veicolo o
motore.
Pulire l’astina e reinserirla completamente.
Olio motore
1
2
3
4
5
6

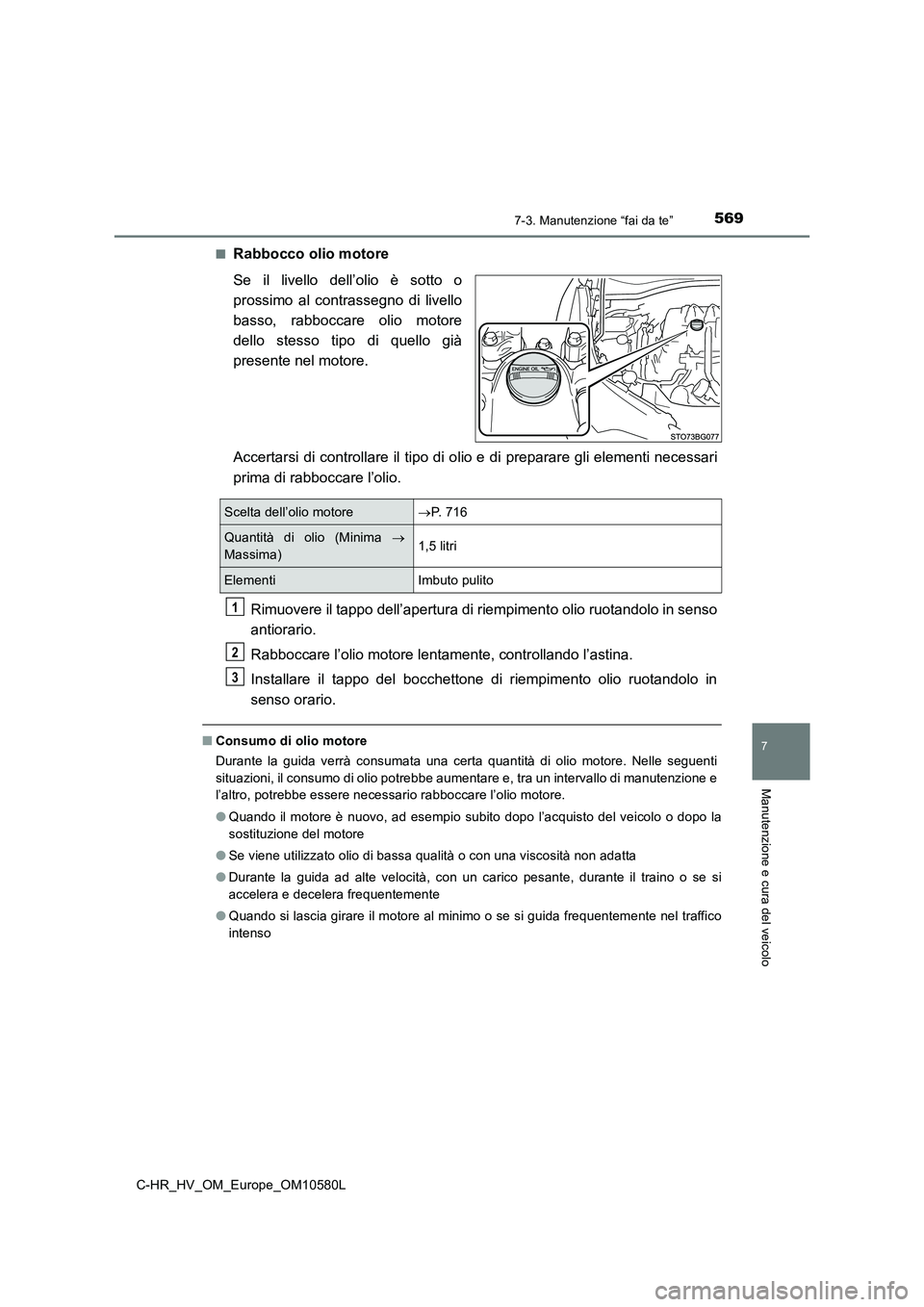

Page 569 of 760

5697-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L
7
Manutenzione e cura del veicolo
■Rabbocco olio motore
Se il livello dell’olio è sotto o
prossimo al contrassegno di livello
basso, rabboccare olio motore
dello stesso tipo di quello già
presente nel motore.
Accertarsi di controllare il tipo di ol io e di preparare gli elementi necessari
prima di rabboccare l’olio.
Rimuovere il tappo dell’apertura di riempimento olio ruotandolo in senso
antiorario.
Rabboccare l’olio motore lentamente, controllando l’astina.
Installare il tappo del bocchettone di riempimento olio ruotandolo in
senso orario.
■ Consumo di olio motore
Durante la guida verrà consumata una certa quantità di olio motore. Nelle seguenti
situazioni, il consumo di olio potrebbe aumentare e, tra un intervallo di manutenzione e
l’altro, potrebbe essere necessario rabboccare l’olio motore.
● Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo o dopo la
sostituzione del motore
● Se viene utilizzato olio di bassa qualità o con una viscosità non adatta
● Durante la guida ad alte velocità, con un carico pesante, durante il traino o se si
accelera e decelera frequentemente
● Quando si lascia girare il motore al minimo o se si guida frequentemente nel traffico
intenso
Scelta dell’olio motore P. 7 1 6
Quantità di olio (Minima
Massima)1,5 litri
ElementiImbuto pulito
1
2
3
Page 570 of 760

5707-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10580L

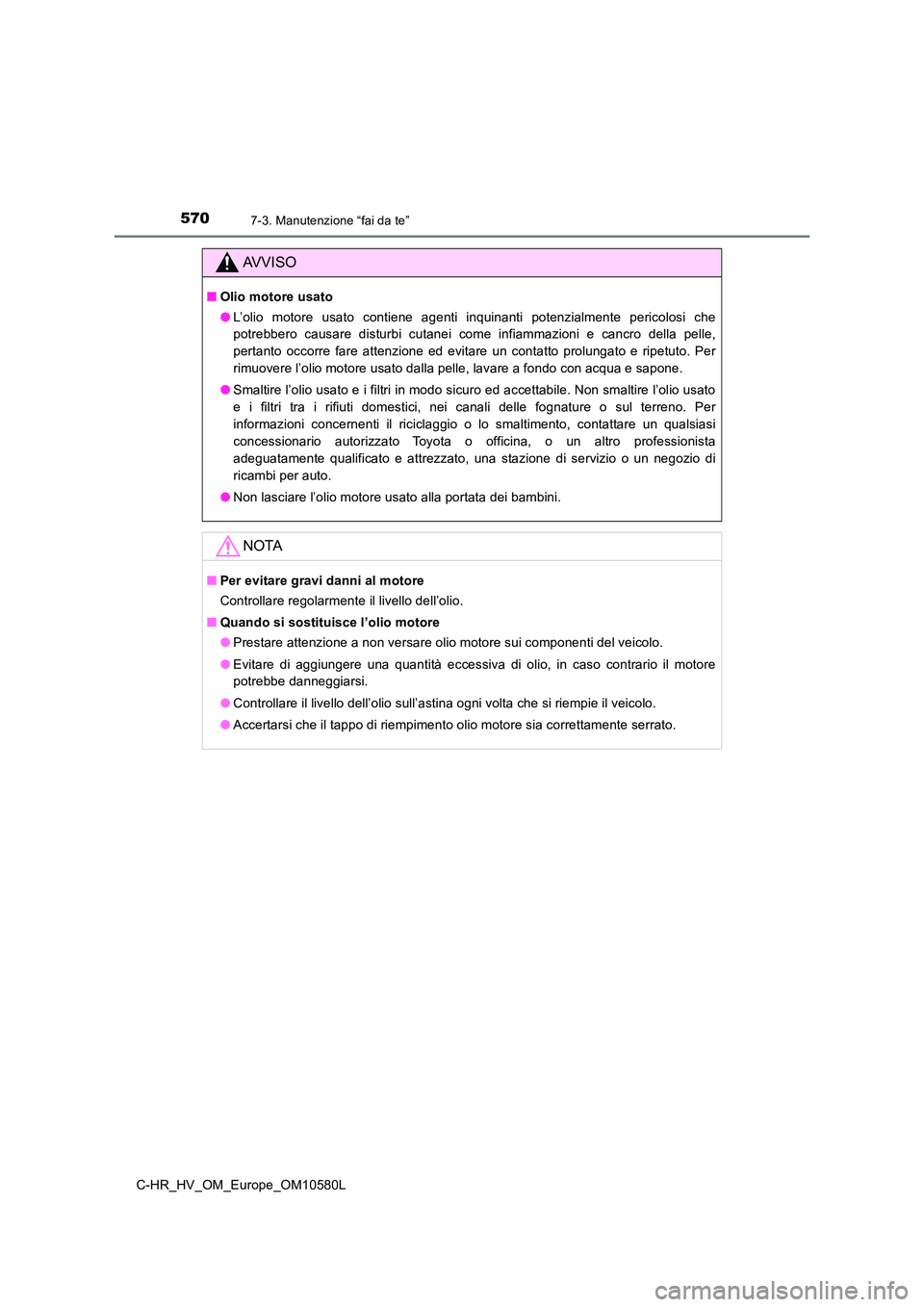

AVVISO
■Olio motore usato
● L’olio motore usato contiene agenti inquinanti potenzialmente pericolosi che
potrebbero causare disturbi cutanei come infiammazioni e cancro della pelle,
pertanto occorre fare attenzione ed evitare un contatto prolungato e ripetuto. Per
rimuovere l’olio motore usato dalla pelle, lavare a fondo con acqua e sapone.
● Smaltire l’olio usato e i filtri in modo sicuro ed accettabile. Non smaltire l’olio usato
e i filtri tra i rifiuti domestici, nei canali delle fognature o sul terreno. Per
informazioni concernenti il riciclaggio o lo smaltimento, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, una stazione di servizio o un negozio di
ricambi per auto.
● Non lasciare l’olio motore usato alla portata dei bambini.
NOTA
■Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il motore
potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente serrato.
