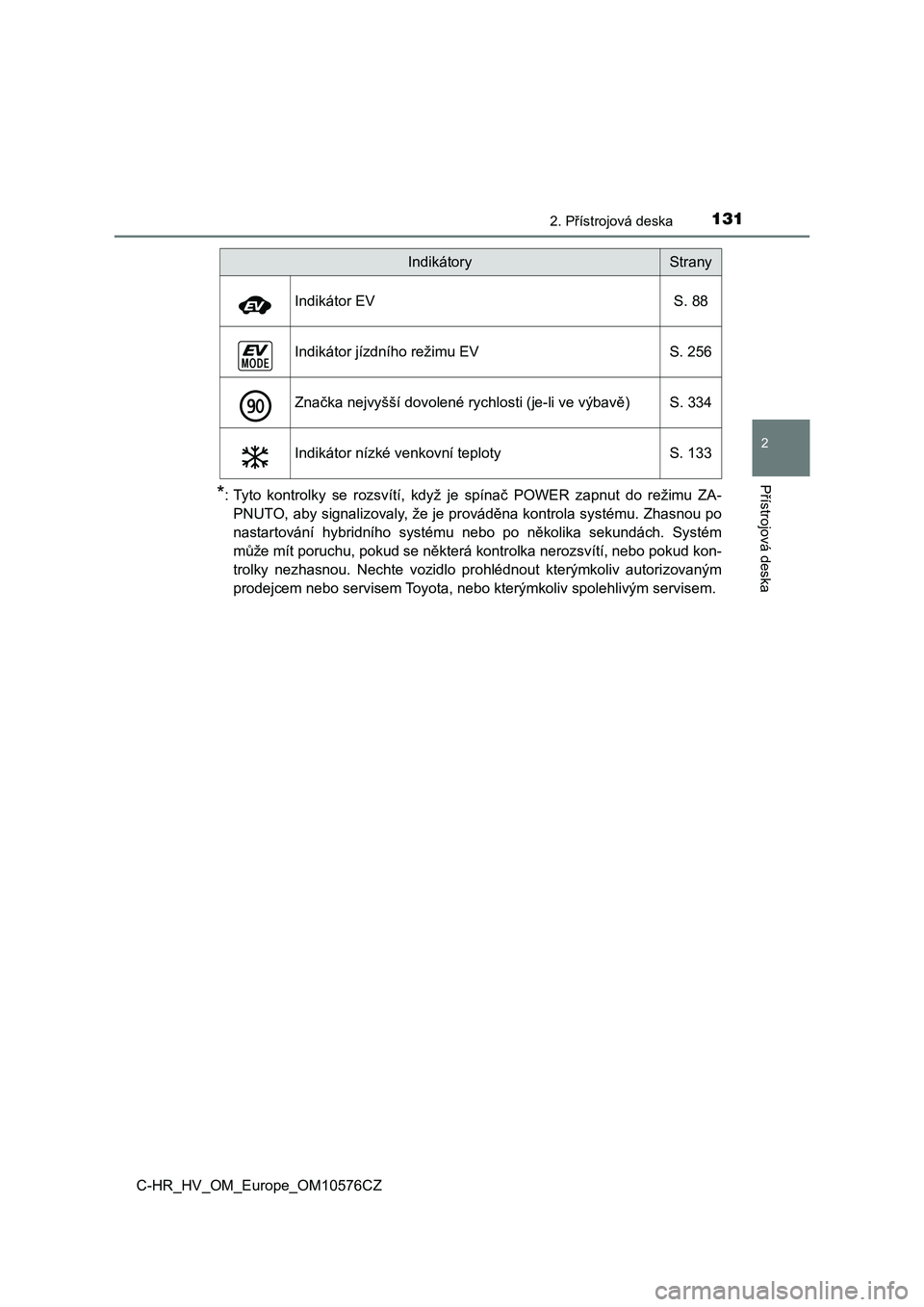

TOYOTA C-HR 2018 Návod na použití (in Czech)

1312. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
*: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem. Indikátor EV S. 88
Indikátor jízdního režimu EV S. 256
Značka nejvyšší dovolené rychlosti (je-li ve výbavě) S. 334
Indikátor nízké venkovní teploty S. 133
IndikátoryStrany

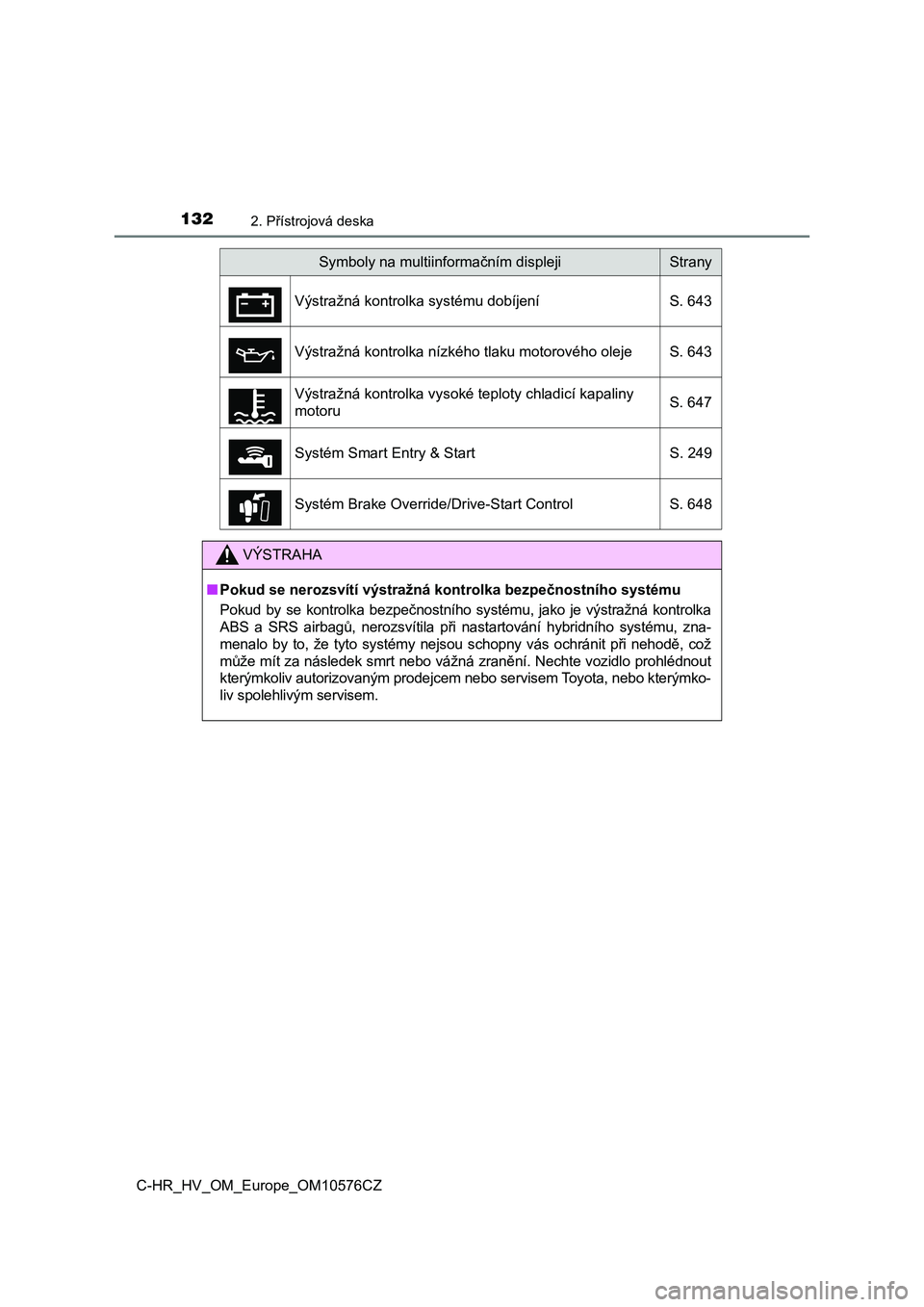

1322. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Symboly na multiinformačním displejiStrany
Výstražná kontrolka systému dobíjení S. 643
Výstražná kontrolka nízkého tlaku motorového oleje S. 643
<003900ea005600570055004400e5005100690003004e00520051005700550052004f004e004400030059005c00560052004e00700003005700480053004f00520057005c00030046004b004f00440047004c004600740003004e004400530044004f004c00
51005c0003[
motoruS. 647
Systém Smart Entry & Start S. 249
Systém Brake Override/Drive-Start Control S. 648
VÝSTRAHA
■Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování hybridního systému, zna-
menalo by to, že tyto systémy nejsou schopny vás ochránit při nehodě, což
může mít za následek smrt nebo vážná zranění. Nechte vozidlo prohlédnout
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmko-
liv spolehlivým servisem.

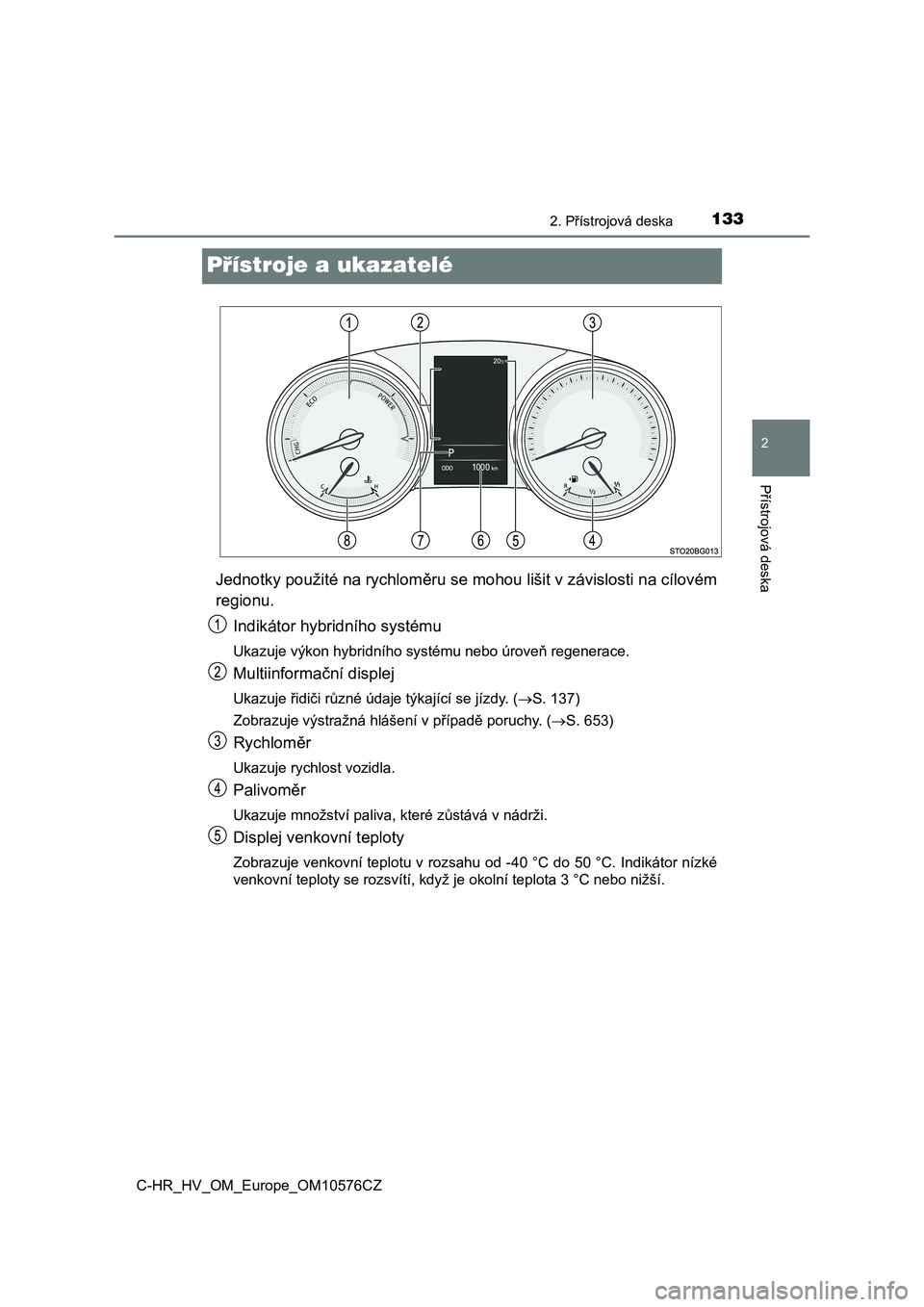

133
2
2. Přístrojová deska
Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Přístroje a ukazatelé
Jednotky použité na rychloměru se mohou lišit v závislosti na cílovém
regionu.
Indikátor hybridního systému
Ukazuje výkon hybridního systému nebo úroveň regenerace.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. (S. 137)
Zobrazuje výstražná hlášení v případě poruchy. (S. 653)
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Displej venkovní teploty
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C. Indikátor nízké
venkovní teploty se rozsvítí, když je okolní teplota 3 °C nebo nižší.

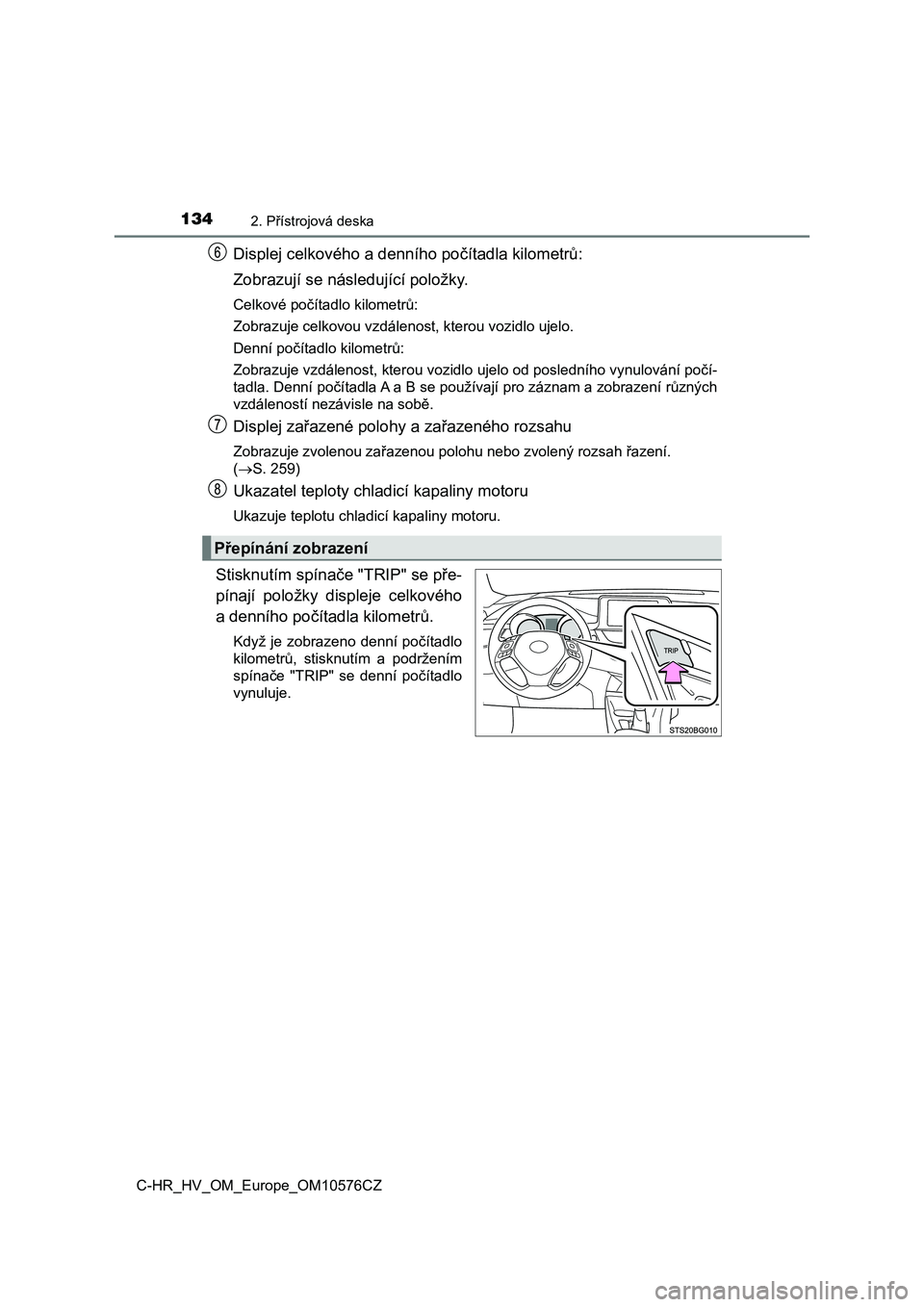

1342. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Displej celkového a denního počítadla kilometrů:
Zobrazují se následující položky.
Celkové počítadlo kilometrů:
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování počí-
tadla. Denní počítadla A a B se používají pro záznam a zobrazení různých
vzdáleností nezávisle na sobě.
Displej zařazené polohy a zařazeného rozsahu
Zobrazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení.
(S. 259)
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
Stisknutím spínače "TRIP" se pře-
pínají položky displeje celkového
a denního počítadla kilometrů.
Když je zobrazeno denní počítadlo
kilometrů, stisknutím a podržením
spínače "TRIP" se denní počítadlo
vynuluje.
Přepínání zobrazení

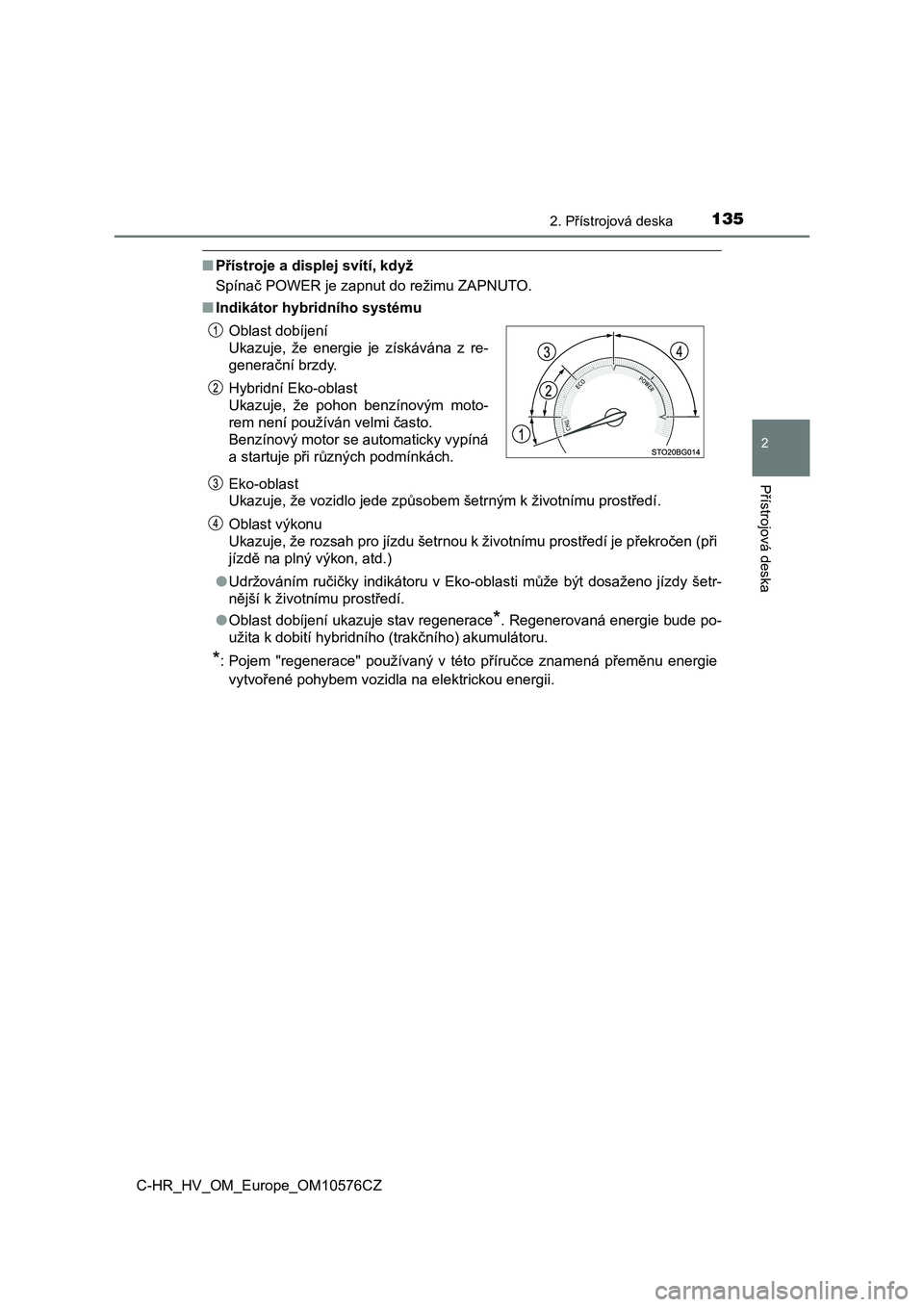

1352. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
■Přístroje a displej svítí, když
Spínač POWER je zapnut do režimu ZAPNUTO.
■Indikátor hybridního systému
Eko-oblast
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí.
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou k životnímu prostředí je překročen (při
jízdě na plný výkon, atd.)
●Udržováním ručičky indikátoru v Eko-oblasti může být dosaženo jízdy šetr-
nější k životnímu prostředí.
●Oblast dobíjení ukazuje stav regenerace
*. Regenerovaná energie bude po-
užita k dobití hybridního (trakčního) akumulátoru.
*: Pojem "regenerace" používaný v této příručce znamená přeměnu energie
vytvořené pohybem vozidla na elektrickou energii. Oblast dobíjení
Ukazuje, že energie je získávána z re-
generační brzdy.
Hybridní Eko-oblast
Ukazuje, že pohon benzínovým moto-
rem není používán velmi často.
Benzínový motor se automaticky vypíná
a startuje při různých podmínkách.

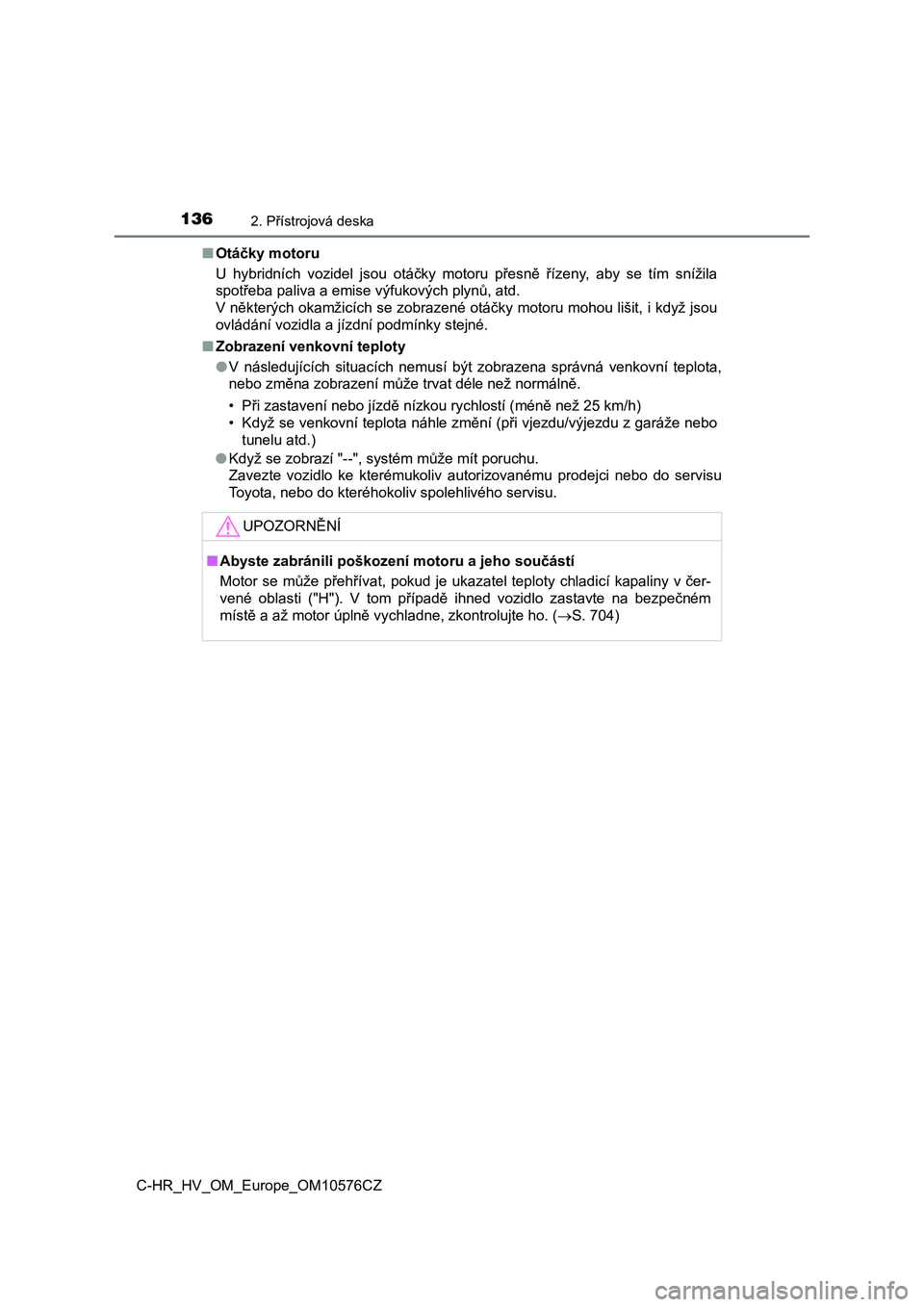

1362. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ■Otáčky motoru
U hybridních vozidel jsou otáčky motoru přesně řízeny, aby se tím snížila
spotřeba paliva a emise výfukových plynů, atd.
V některých okamžicích se zobrazené otáčky motoru mohou lišit, i když jsou
ovládání vozidla a jízdní podmínky stejné.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu atd.)
●Když se zobrazí "--", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
Motor se může přehřívat, pokud je ukazatel teploty chladicí kapaliny v čer-
vené oblasti ("H"). V tom případě ihned vozidlo zastavte na bezpečném
místě a až motor úplně vychladne, zkontrolujte ho. (S. 704)

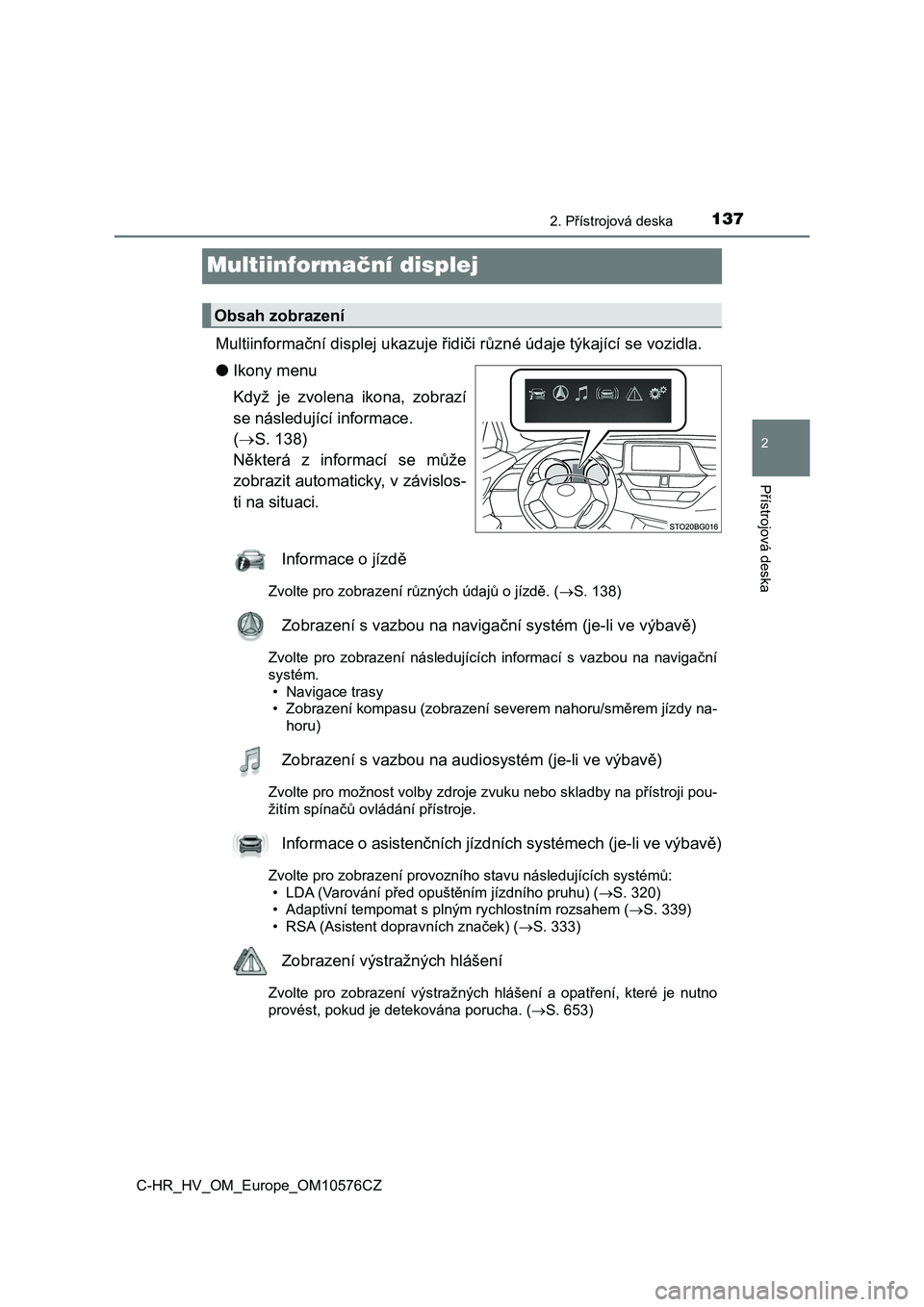

137
2
2. Přístrojová deska
Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Multiinformační displej
Multiinformační displej ukazuje řidiči různé údaje týkající se vozidla.
● Ikony menu
Když je zvolena ikona, zobrazí
se následující informace.
( S. 138)
Některá z informací se může
zobrazit automaticky, v závislos-
ti na situaci.
Informace o jízdě
Zvolte pro zobrazení různých údajů o jízdě. ( S. 138)
Zobrazení s vazbou na navigační systém (je-li ve výbavě)
Zvolte pro zobrazení následujících informací s vazbou na navigační
systém.
• Navigace trasy
• Zobrazení kompasu (zobrazení s everem nahoru/směrem jízdy na-
horu)
Zobrazení s vazbou na audi osystém (je-li ve výbavě)
Zvolte pro možnost volby zdroje zvuku nebo skladby na přístroji pou-
žitím spínačů ovládání přístroje.
Informace o asistenčních jízdn ích systémech (je-li ve výbavě)
Zvolte pro zobrazení provozního stavu následujících systémů:
• LDA (Varování před opuštěním jízdního pruhu) ( S. 320)
• Adaptivní tempomat s plným rychlostním rozsahem ( S. 339)
• RSA (Asistent dopravních značek) ( S. 333)
Zobrazení výstražných hlášení
Zvolte pro zobrazení výstražných hlášení a opatření, které je nutno
provést, pokud je detekována porucha. ( S. 653)
Obsah zobrazení

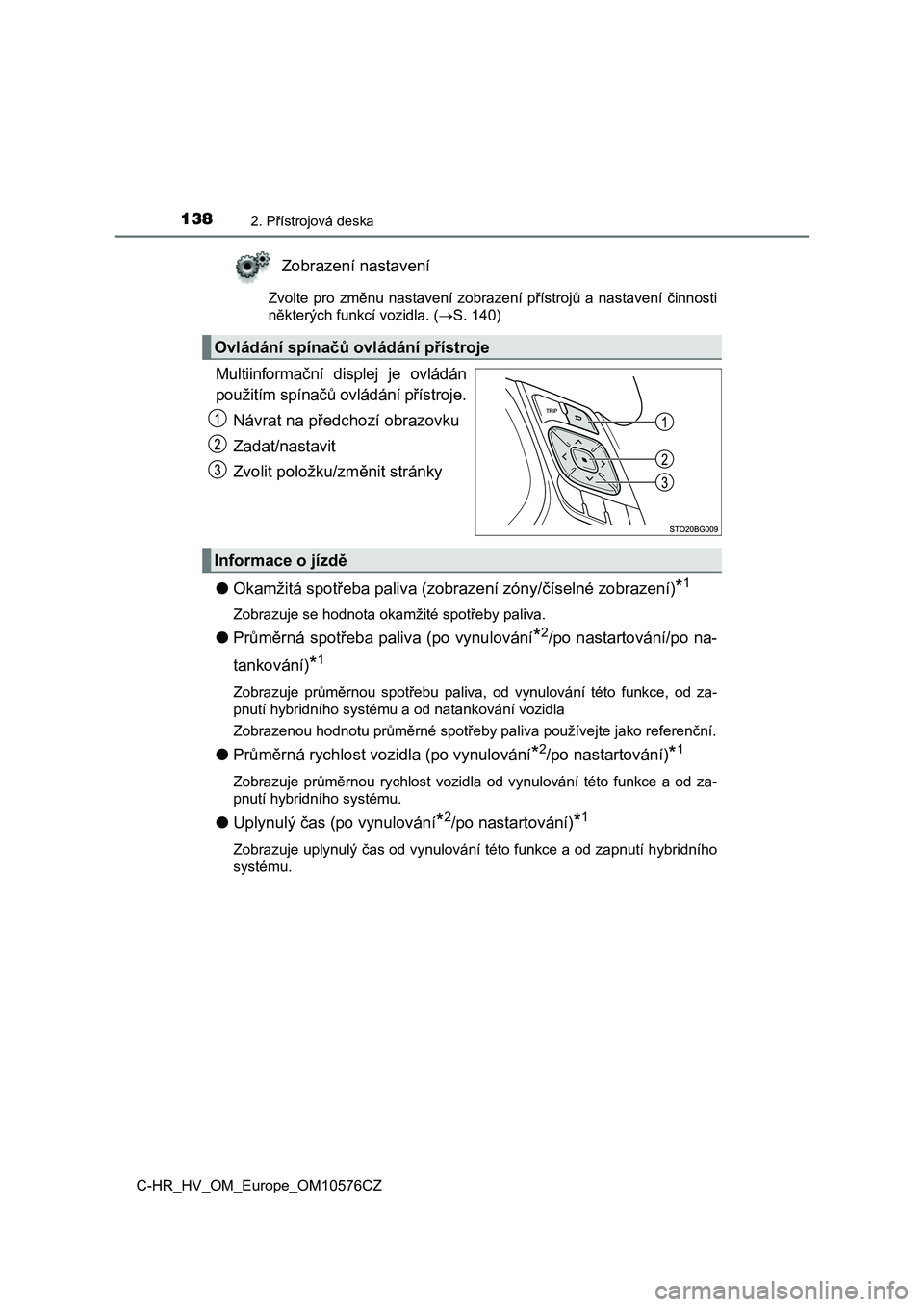

1382. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Zobrazení nastavení
Zvolte pro změnu nastavení zobrazení přístrojů a nastavení činnosti
některých funkcí vozidla. ( S. 140)
Multiinformační displej je ovládán
použitím spínačů ovládání přístroje.
Návrat na předchozí obrazovku
Zadat/nastavit
Zvolit položku/změnit stránky
● Okamžitá spotřeba paliva (zobrazení zóny/číselné zobrazení)*1
Zobrazuje se hodnota okamžité spotřeby paliva.
●Průměrná spotřeba paliva (po vynulování*2/po nastartování/po na-
tankování)*1
Zobrazuje průměrnou spotřebu paliva, od vynulování této funkce, od za-
pnutí hybridního systému a od natankování vozidla
Zobrazenou hodnotu průměrné spotřeby paliva používejte jako ref erenční.
●Průměrná rychlost vozidla (po vynulování*2/po nastartování)*1
Zobrazuje průměrnou rychlost vozidla od vynulování této funkce a od za-
pnutí hybridního systému.
● Uplynulý čas (po vynulování*2/po nastartování)*1
Zobrazuje uplynulý čas od vynulování této funkce a od zapnutí hybridního
systému.
Ovládání spínačů ovládání přístroje
Informace o jízdě

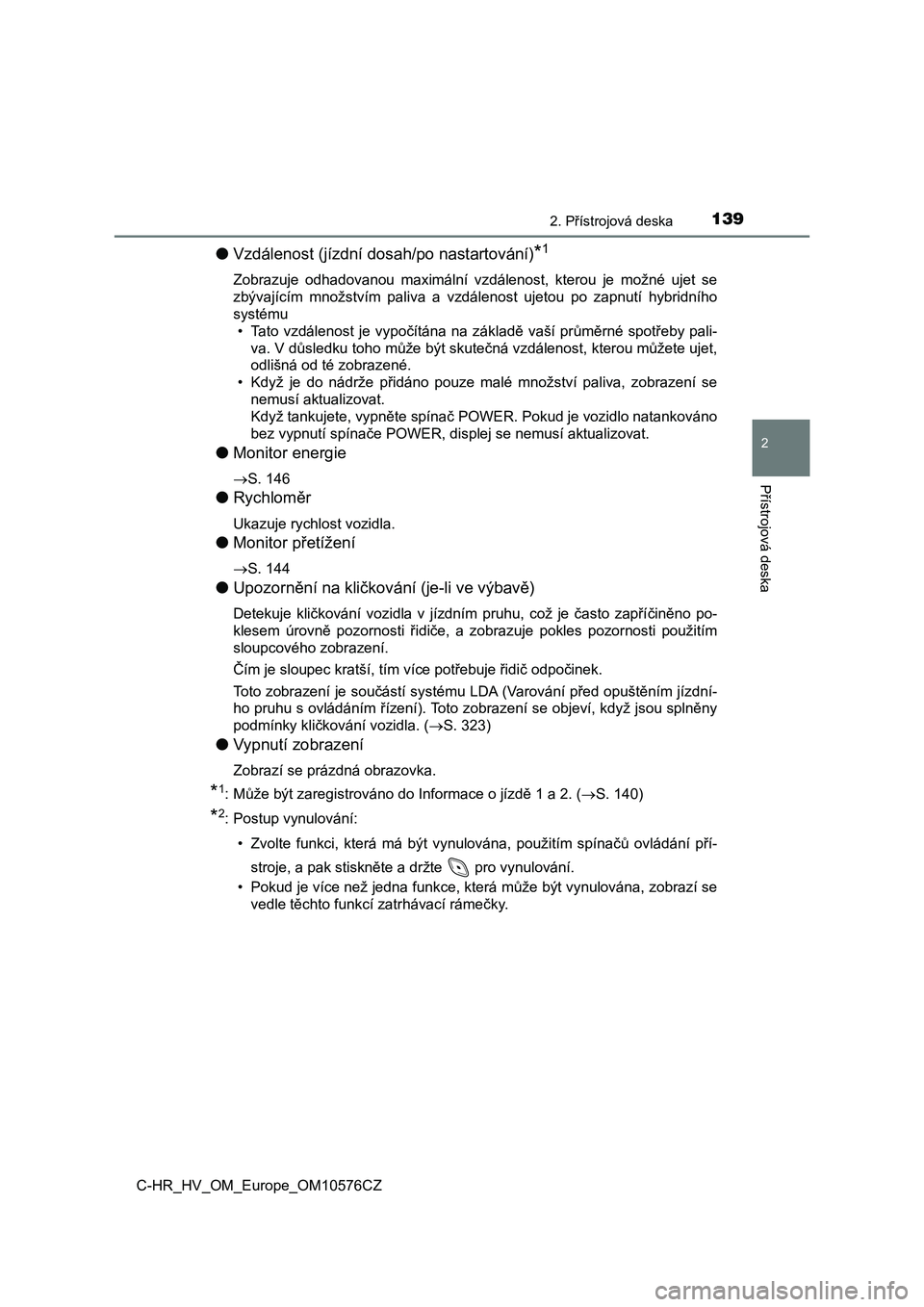

1392. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
●Vzdálenost (jízdní dosah/po nastartování)*1
Zobrazuje odhadovanou maximální vzdálenost, kterou je možné ujet se
zbývajícím množstvím paliva a vzdálenost ujetou po zapnutí hybridního
systému
• Tato vzdálenost je vypočítána na základě vaší průměrné spotřeby pali-
va. V důsledku toho může být skutečná vzdálenost, kterou můžete ujet,
odlišná od té zobrazené.
• Když je do nádrže přidáno pouze malé množství paliva, zobrazení se
nemusí aktualizovat.
Když tankujete, vypněte spínač POWER. Pokud je vozidlo natankováno
<00450048005d00030059005c0053005100580057007400030056005300740051004400fe0048000300330032003a00280035000f00030047004c00560053004f0048004d000300560048000300510048005000580056007400030044004e00570058004400
4f004c005d00520059004400570011[
●Monitor energie
S. 146
●Rychloměr
Ukazuje rychlost vozidla.
●Monitor přetížení
S. 144
●Upozornění na kličkování (je-li ve výbavě)
Detekuje kličkování vozidla v jízdním pruhu, což je často zapříčiněno po-
klesem úrovně pozornosti řidiče, a zobrazuje pokles pozornosti použitím
sloupcového zobrazení.
<00fd007400500003004d004800030056004f005200580053004800460003004e00550044005700e30074000f0003005700740050000300590074004600480003005300520057011c004800450058004d00480003011c004c0047004c00fe00030052004700
53005200fe004c00510048004e0011[
Toto zobrazení je součástí systému LDA (Varování před opuštěním jízdní-
ho pruhu s ovládáním řízení). Toto zobrazení se objeví, když jsou splněny
podmínky kličkování vozidla. (S. 323)
●Vypnutí zobrazení
Zobrazí se prázdná obrazovka.
*1: Může být zaregistrováno do Informace o jízdě 1 a 2. (S. 140)
*2: Postup vynulování:
• Zvolte funkci, která má být vynulována, použitím spínačů ovládání pří-
stroje, a pak stiskněte a držte pro vynulování.
• Pokud je více než jedna funkce, která může být vynulována, zobrazí se
vedle těchto funkcí zatrhávací rámečky.

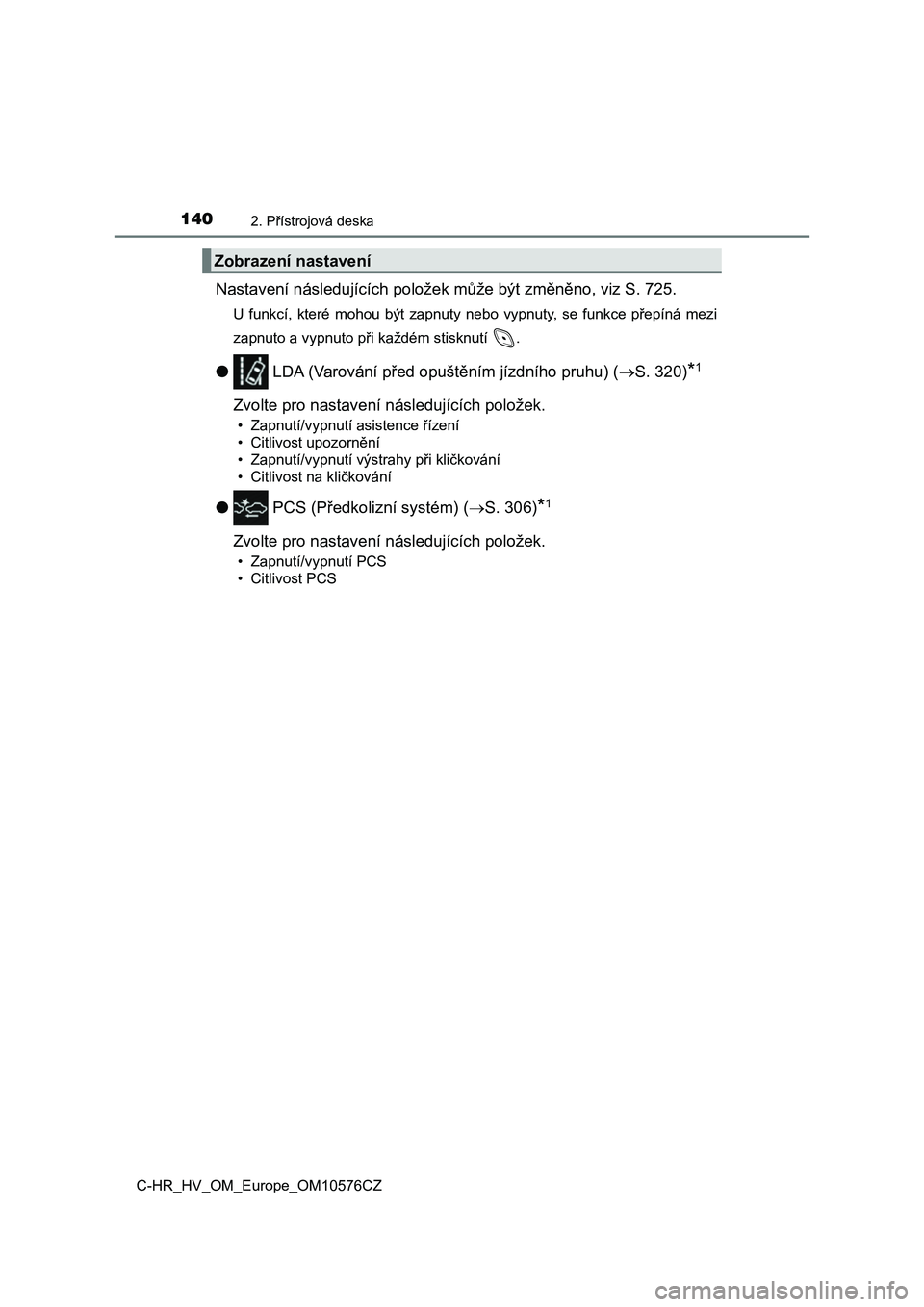

1402. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Nastavení následujících položek může být změněno, viz S. 725.
U funkcí, které mohou být zapnuty nebo vypnuty, se funkce přepíná mezi
zapnuto a vypnuto při každém stisknutí .
● LDA (Varování před opuštěním jízdního pruhu) (S. 320)*1
Zvolte pro nastavení následujících položek.
• Zapnutí/vypnutí asistence řízení
• Citlivost upozornění
• Zapnutí/vypnutí výstrahy při kličkování
• Citlivost na kličkování
● PCS (Předkolizní systém) (S. 306)*1
Zvolte pro nastavení následujících položek.
• Zapnutí/vypnutí PCS
• Citlivost PCS
Zobrazení nastavení
