TOYOTA C-HR 2018 Omistajan Käsikirja (in Finnish)

341
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
C-HR_HV_OM_Europe_OM10576FI

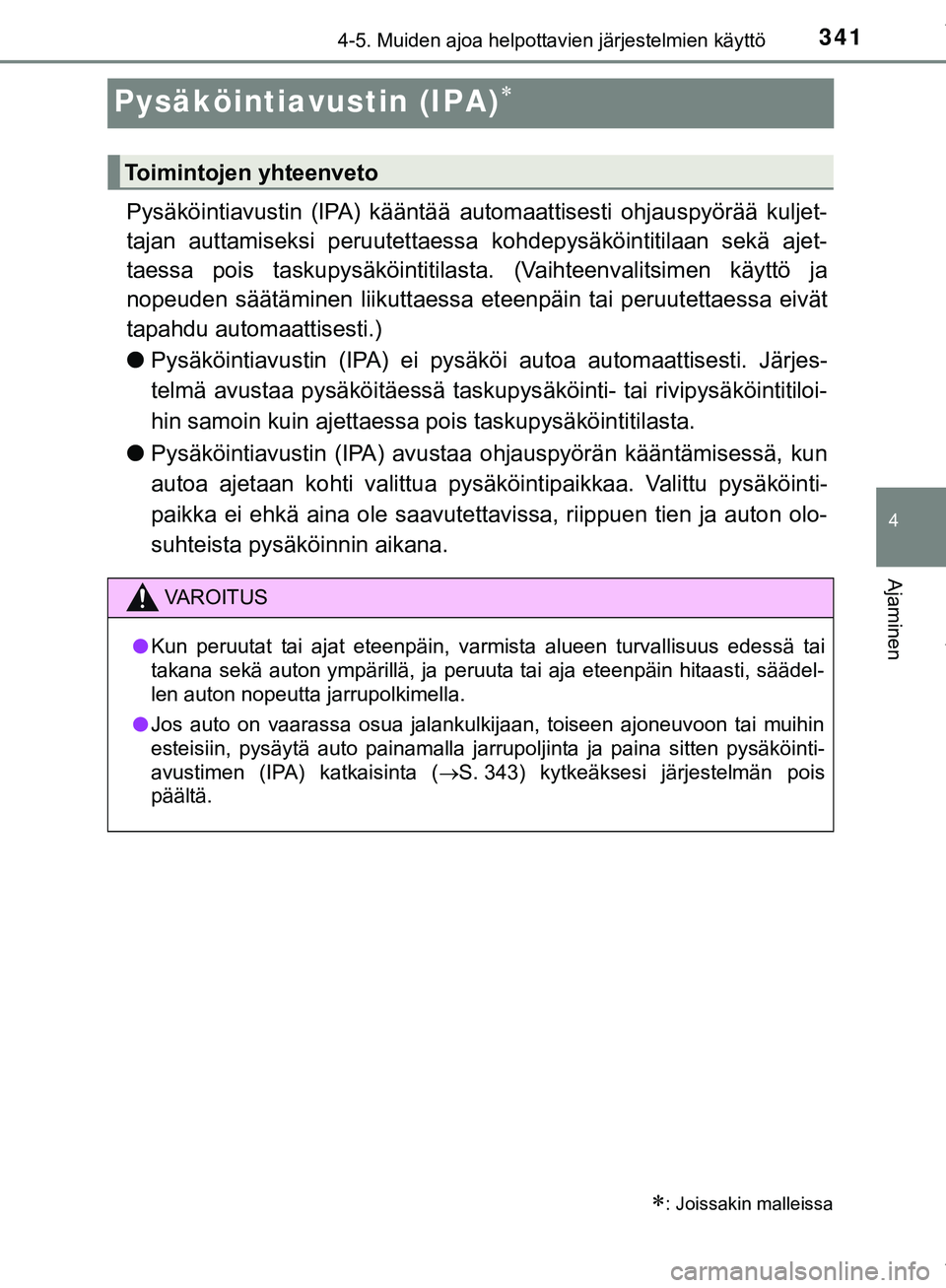

Pysäköintiavustin (IPA)
Pysäköintiavustin (IPA) kääntää automaattisesti ohjauspyörää kuljet-
tajan auttamiseksi peruutettaessa kohdepysäköintitilaan sekä ajet-
taessa pois taskupysäköintitilasta. (Vaihteenvalitsimen käyttö ja
nopeuden säätäminen liikuttaessa eteenpäin ta i peruutettaessa eivät
tapahdu automaattisesti.)
l Pysäköintiavustin (IPA) ei pysäköi autoa automaattisesti. Järjes-
telmä avustaa pysäköitäessä taskupys äköinti- tai rivipysäköintitiloi-
hin samoin kuin ajettaessa pois taskupysäköintitilasta.
l Pysäköintiavustin (IPA) avustaa ohjauspyörän kääntämisessä, kun
autoa ajetaan kohti valittua pysäköintipaikkaa. Valittu pysäköinti-
paikka ei ehkä aina ole saavutettavissa, riippuen tien ja auton olo-
suhteista pysäköinnin aikana.
: Joissakin malleissa
Toimintojen yhteenveto
VAROITUS
l Kun peruutat tai ajat eteenpäin, varmista alueen turvallisuus edessä tai
takana sekä auton ympärillä, ja peruuta tai aja eteenpäin hi\
taasti, säädel-
len auton nopeutta jarrupolkimella.
l Jos auto on vaarassa osua jalankulkijaan, toiseen ajoneuvoon tai muihin
esteisiin, pysäytä auto painamalla jarrupoljinta ja paina sitten pysäköinti-
avustimen (IPA) katkaisinta ( S. 343) kytkeäksesi järjestelmän pois
päältä.
C-HR_HV_OM_Europe_OM10576FI .book Page 341 Thursday, April 12, 2018 10:53 AM

3424-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI

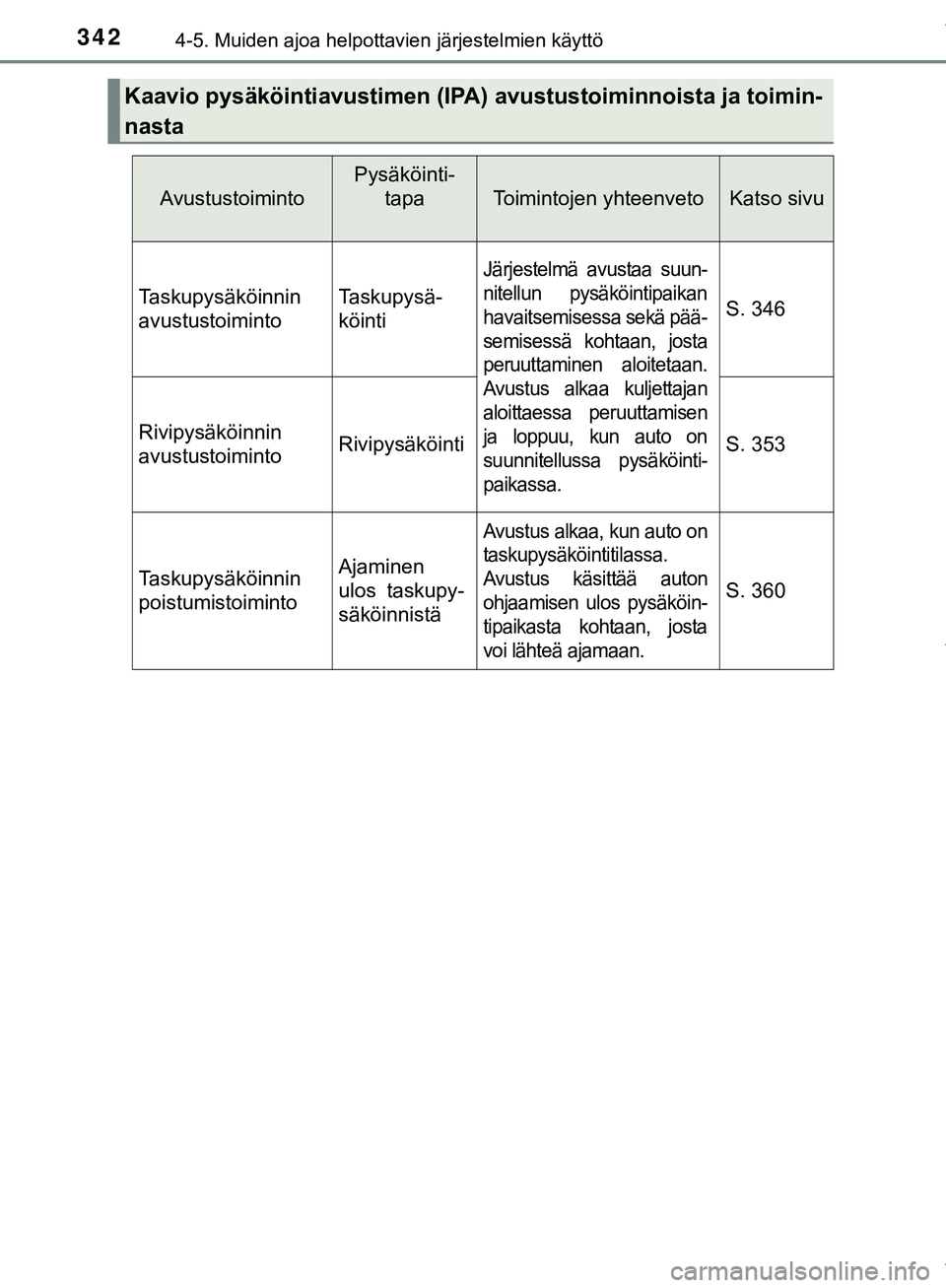

Kaavio pysäköintiavustimen (IPA) avustustoiminnoista ja toimin-
nasta
Avustustoiminto
Pysäköinti- tapa
Toimintojen yhteenvetoKatso sivu
Taskupysäköinnin
avustustoimintoTaskupysä-
köinti
Järjestelmä avustaa suun-
nitellun pysäköintipaikan
havaitsemisessa sekä pää-
semisessä kohtaan, josta
peruuttaminen aloitetaan.
Avustus alkaa kuljettajan
aloittaessa peruuttamisen
ja loppuu, kun auto on
suunnitellussa pysäköinti-
paikassa.
S. 346
Rivipysäköinnin
avustustoimintoRivipysäköintiS. 353
Taskupysäköinnin
poistumistoimintoAjaminen
ulos taskupy-
säköinnistä
Avustus alkaa, kun auto on
taskupysäköintitilassa.
Avustus käsittää auton
ohjaamisen ulos pysäköin-
tipaikasta kohtaan, josta
voi lähteä ajamaan.
S. 360
C-HR_HV_OM_Europe_OM10576FI .book Page 342 Thursday, April 12, 2018 10:53 AM

3434-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI

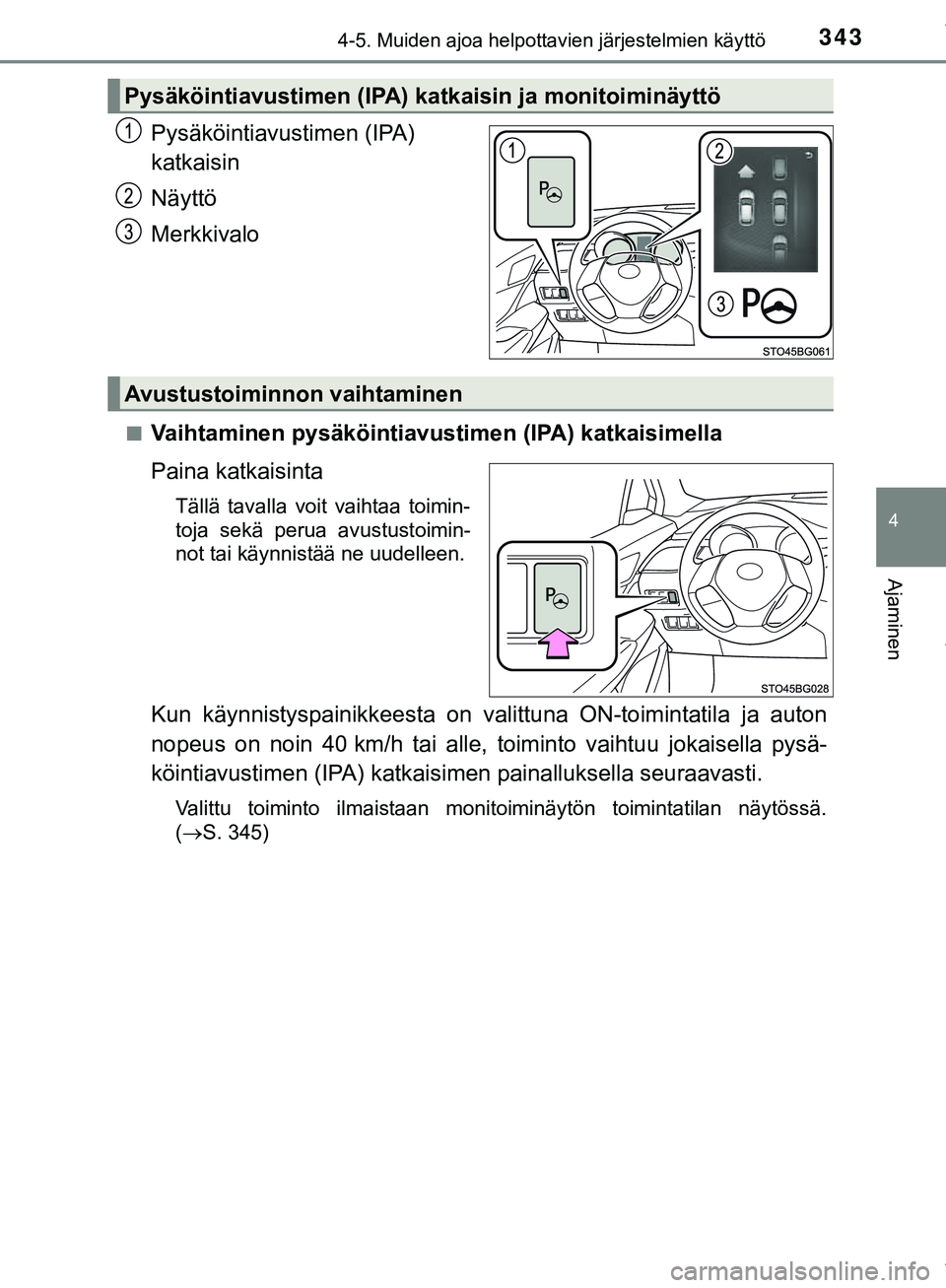

Pysäköintiavustimen (IPA)
katkaisin
Näyttö
Merkkivalo
nVaihtaminen pysäköintiavustimen (IPA) katkaisimella
Paina katkaisinta
Tällä tavalla voit vaihtaa toimin-
toja sekä perua avustustoimin-
not tai käynnistää ne uudelleen.
Kun käynnistyspainikkeesta on valittuna ON-toimintatila ja auton
nopeus on noin 40 km/h tai alle, to iminto vaihtuu jokaisella pysä-
köintiavustimen (IPA) katkaisimen painalluksella seuraavasti.
Valittu toiminto ilmaistaan monitoiminäytön toimintatilan näytössä.
( ï‚®S. 345)
Pysäköintiavustimen (IPA) katkaisin ja monitoiminäyttö
Avustustoiminnon vaihtaminen
C-HR_HV_OM_Europe_OM10576FI .book Page 343 Thursday, April 12, 2018 10:53 AM

3444-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FIn

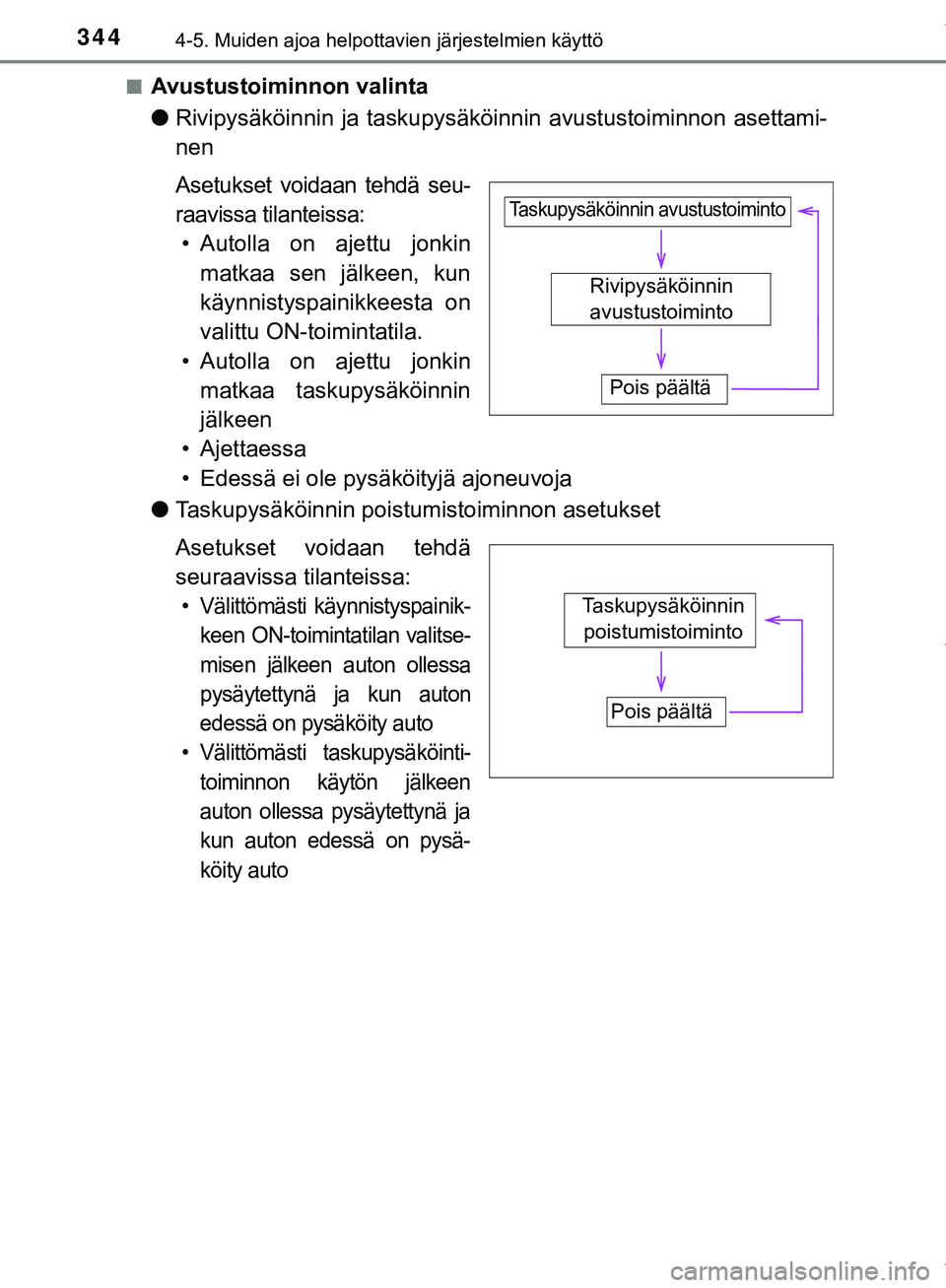

Avustustoiminnon valinta
l
Rivipysäköinnin ja taskupysäköi nnin avustustoiminnon asettami-
nen
Asetukset voidaan tehdä seu-
raavissa tilanteissa: • Autolla on ajettu jonkin matkaa sen jälkeen, kun
käynnistyspainikkeesta on
valittu ON-toimintatila.
• Autolla on ajettu jonkin matkaa taskupysäköinnin
jälkeen
• Ajettaessa
• Edessä ei ole pysä köityjä ajoneuvoja
l Taskupysäköinnin poistumistoiminnon asetukset
Asetukset voidaan tehdä
seuraavissa tilanteissa:
• Välittömästi käynnistyspainik-
keen ON-toimintatilan valitse-
misen jälkeen auton ollessa
pysäytettynä ja kun auton
edessä on pysäköity auto
• Välittömästi taskupysäköinti- toiminnon käytön jälkeen
auton ollessa pysäytettynä ja
kun auton edessä on pysä-
köity auto
Rivipysäköinnin
avustustoiminto
Taskupysäköinnin avustustoiminto
Pois päältä
Taskupysäköinnin poistumistoiminto
Pois päältä
C-HR_HV_OM_Europe_OM10576FI .book Page 344 Thursday, April 12, 2018 10:53 AM

3454-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI

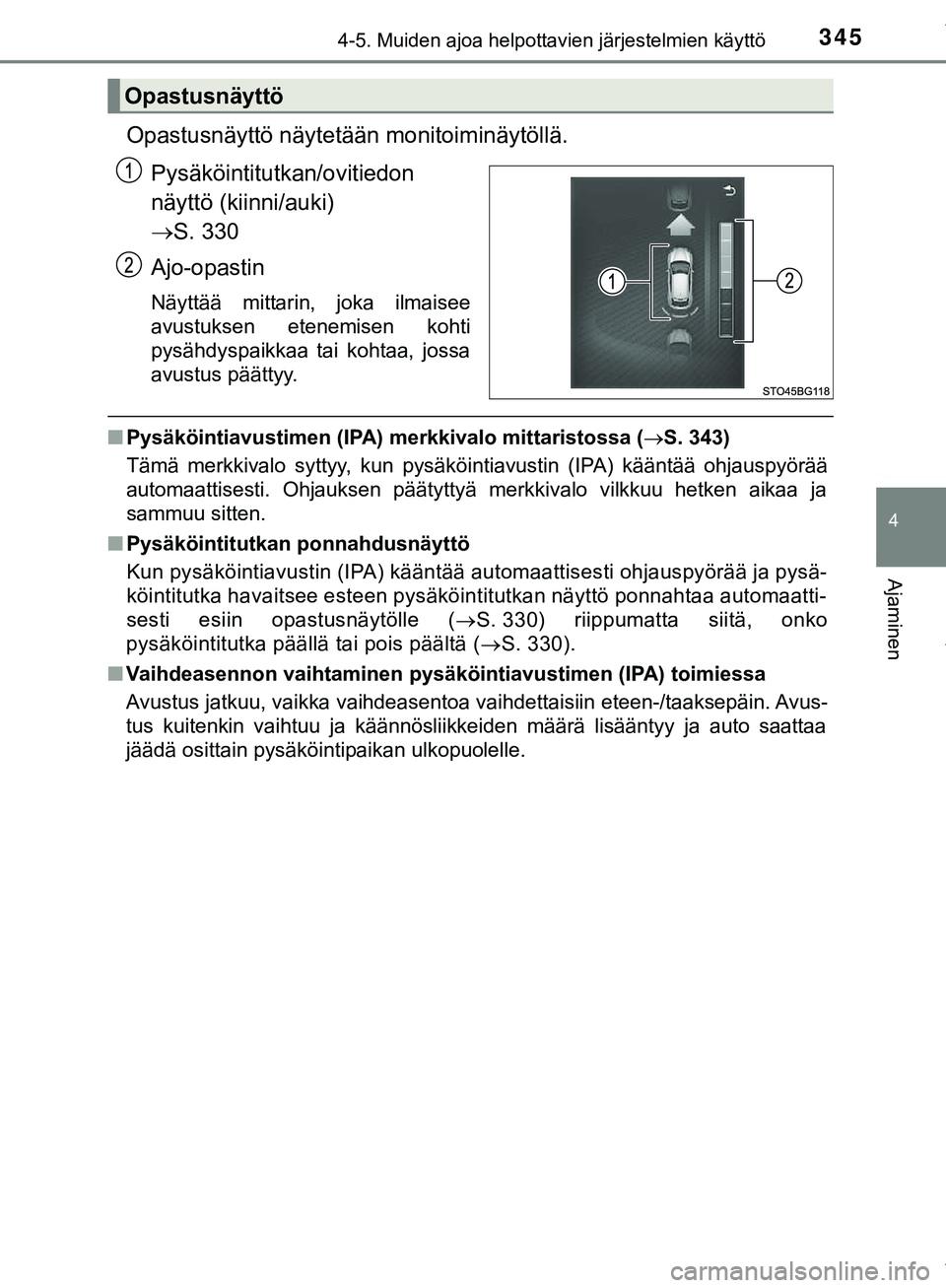

Opastusnäyttö näytetään monitoiminäytöllä.
Pysäköintitutkan/ovitiedon
näyttö (kiinni/auki)
ï‚® S. 330
Ajo-opastin
Näyttää mittarin, joka ilmaisee
avustuksen etenemisen kohti
pysähdyspaikkaa tai kohtaa, jossa
avustus päättyy.
n Pysäköintiavustimen (IPA) merkkivalo mittaristossa (S. 343)
Tämä merkkivalo syttyy, kun pysäköintiavustin (IPA) kääntää ohjauspyörää
automaattisesti. Ohjauksen päätyttyä merkkivalo vilkkuu hetken aikaa ja
sammuu sitten.
n Pysäköintitutkan ponnahdusnäyttö
Kun pysäköintiavustin (IPA) kääntää automaattisesti ohjauspyörää ja pysä-
köintitutka havaitsee esteen pysäköintitutkan näyttö ponnahtaa automaatti-
sesti esiin opastusnäytölle ( S. 330) riippumatta siitä, onko
pysäköintitutka päällä tai pois päältä ( S. 330).
n Vaihdeasennon vaihtaminen pysäköintiavustimen (IPA) toimiessa
Avustus jatkuu, vaikka vaihdeasentoa vaihdettaisiin eteen-/taaksepäin. Avus-
tus kuitenkin vaihtuu ja käännösliikkeiden määrä lisääntyy ja auto saattaa
jäädä osittain pysäköintipaikan ulkopuolelle.
Opastusnäyttö
C-HR_HV_OM_Europe_OM10576FI .book Page 345 Thursday, April 12, 2018 10:53 AM

3464-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FIn

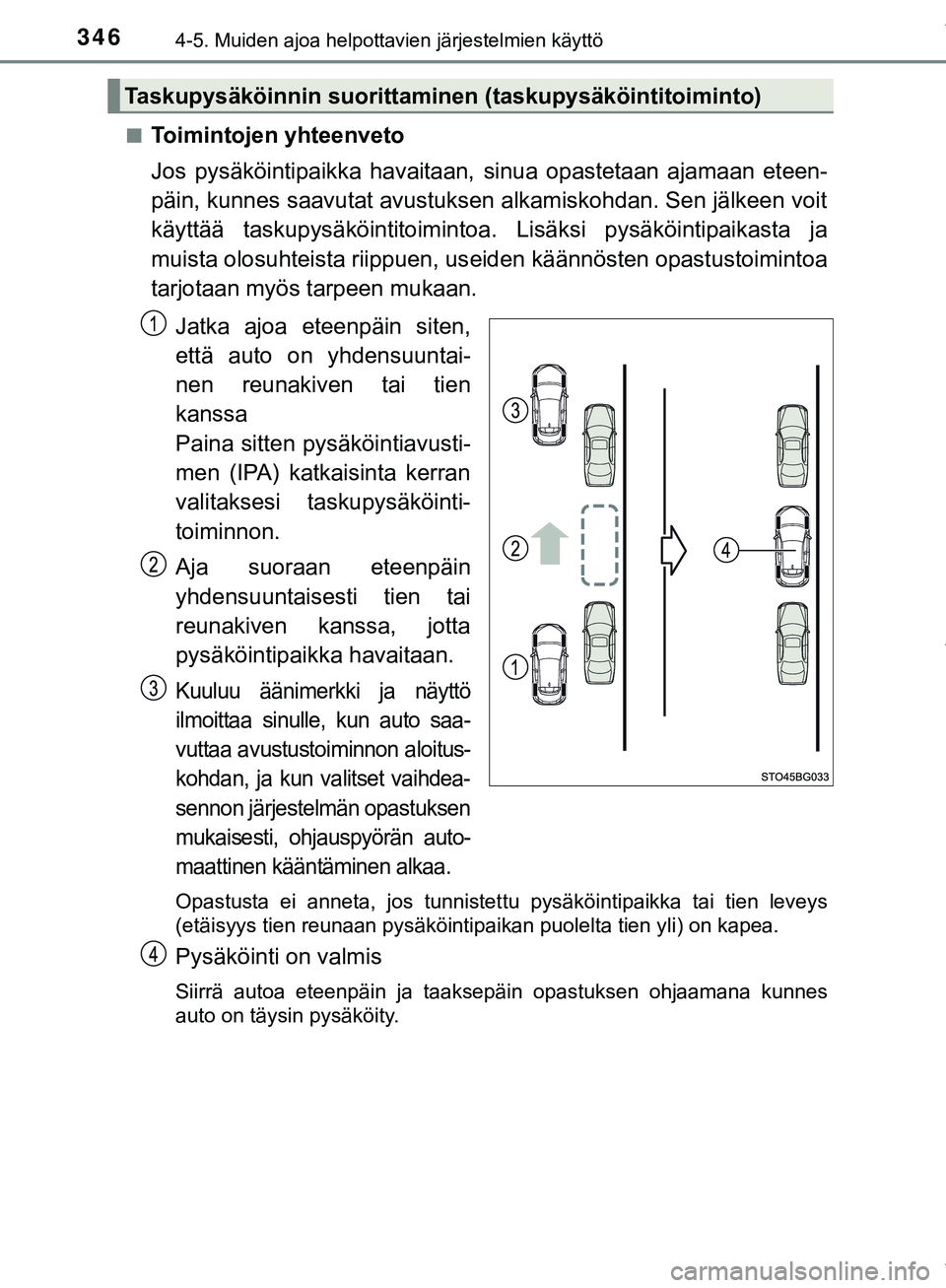

Toimintojen yhteenveto
Jos pysäköintipaikka havaitaan, sinua opastetaan ajamaan eteen-
päin, kunnes saavutat avustuksen alkamiskohdan. Sen jälkeen voit
käyttää taskupysäköintitoimintoa.
Lisäksi pysäköintipaikasta ja
muista olosuhteista riippuen, us eiden käännösten opastustoimintoa
tarjotaan myös tarpeen mukaan.
Jatka ajoa eteenpäin siten,
että auto on yhdensuuntai-
nen reunakiven tai tien
kanssa
Paina sitten pysäköintiavusti-
men (IPA) katkaisinta kerran
valitaksesi taskupysäköinti-
toiminnon.
Aja suoraan eteenpäin
yhdensuuntaisesti tien tai
reunakiven kanssa, jotta
pysäköintipaikka havaitaan.
Kuuluu äänimerkki ja näyttö
ilmoittaa sinulle, kun auto saa-
vuttaa avustustoiminnon aloitus-
kohdan, ja kun valitset vaihdea-
sennon järjestelmän opastuksen
mukaisesti, ohjauspyörän auto-
maattinen kääntäminen alkaa.
Opastusta ei anneta, jos tunnistettu pysäköintipaikka tai tien leveys
(etäisyys tien reunaan pysäköintipaikan puolelta tien yli) on kapea.
Pysäköinti on valmis
Siirrä autoa eteenpäin ja taaksepäin opastuksen ohjaamana kunnes
auto on täysin pysäköity.
Taskupysäköinnin suorittamine n (taskupysäköintitoiminto)
C-HR_HV_OM_Europe_OM10576FI .book Page 346 Thursday, April 12, 2018 10:53 AM

3474-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FIn

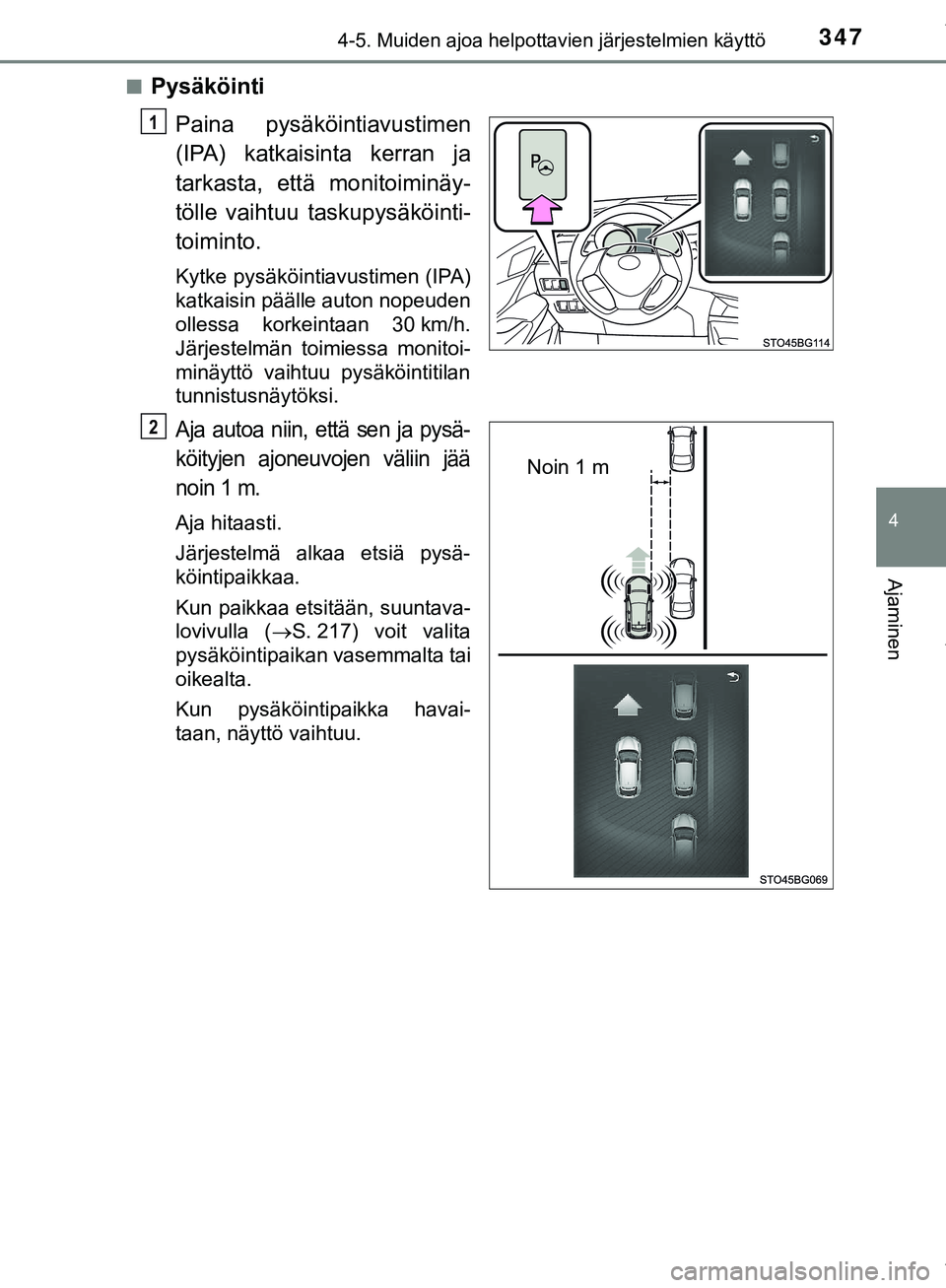

Pysäköinti
Paina pysäköintiavustimen
(IPA) katkaisinta kerran ja
tarkasta, että monitoiminäy-
tölle vaihtuu taskupysäköinti-
toiminto.
Kytke pysäköintiavustimen (IPA)
katkaisin päälle auton nopeuden
ollessa korkeintaan 30 km/h.
Järjestelmän toimiessa monitoi-
minäyttö vaihtuu pysäköintitilan
tunnistusnäytöksi.
Aja autoa niin, että sen ja pysä-
köityjen ajoneuvojen väliin jää
noin 1 m.
Aja hitaasti.
Järjestelmä alkaa etsiä pysä-
köintipaikkaa.
Kun paikkaa etsitään, suuntava-
lovivulla ( ï‚®S. 217) voit valita
pysäköintipaikan vasemmalta tai
oikealta.
Kun pysäköintipaikka havai-
taan, näyttö vaihtuu.
1
Noin 1 m
2
C-HR_HV_OM_Europe_OM10576FI .book Page 347 Thursday, April 12, 2018 10:53 AM

3484-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI

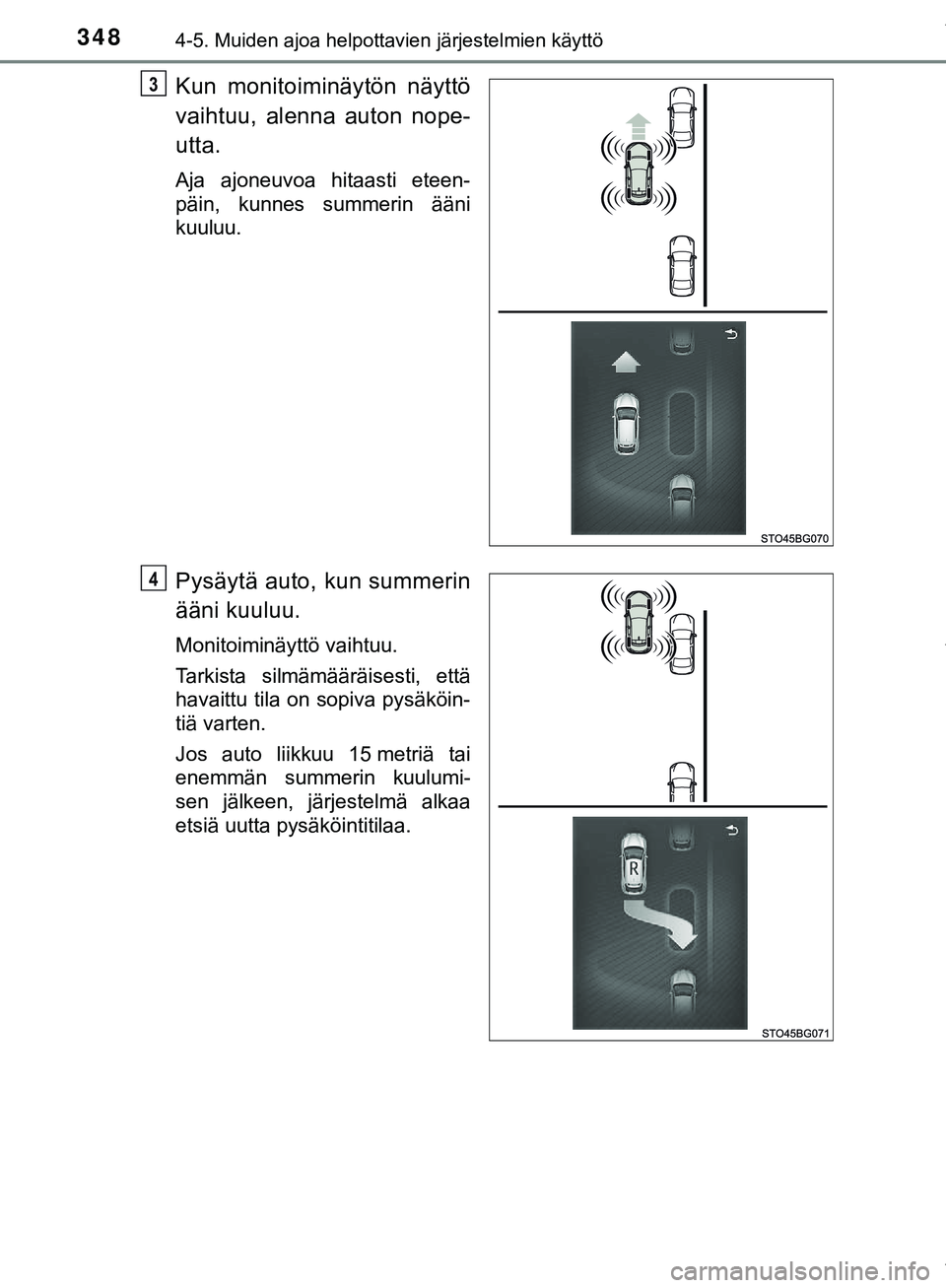

Kun monitoiminäytön näyttö
vaihtuu, alenna auton nope-
utta.
Aja ajoneuvoa hitaasti eteen-
päin, kunnes summerin ääni
kuuluu.
Pysäytä auto, kun summerin
ääni kuuluu.
Monitoiminäyttö vaihtuu.
Tarkista silmämääräisesti, että
havaittu tila on sopiva pysäköin-
tiä varten.
Jos auto liikkuu 15 metriä tai
enemmän summerin kuulumi-
sen jälkeen, järjestelmä alkaa
etsiä uutta pysäköintitilaa.
3
4
C-HR_HV_OM_Europe_OM10576FI.book Page 348 Thursday, April 12, 2018 10:53 AM

3494-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI

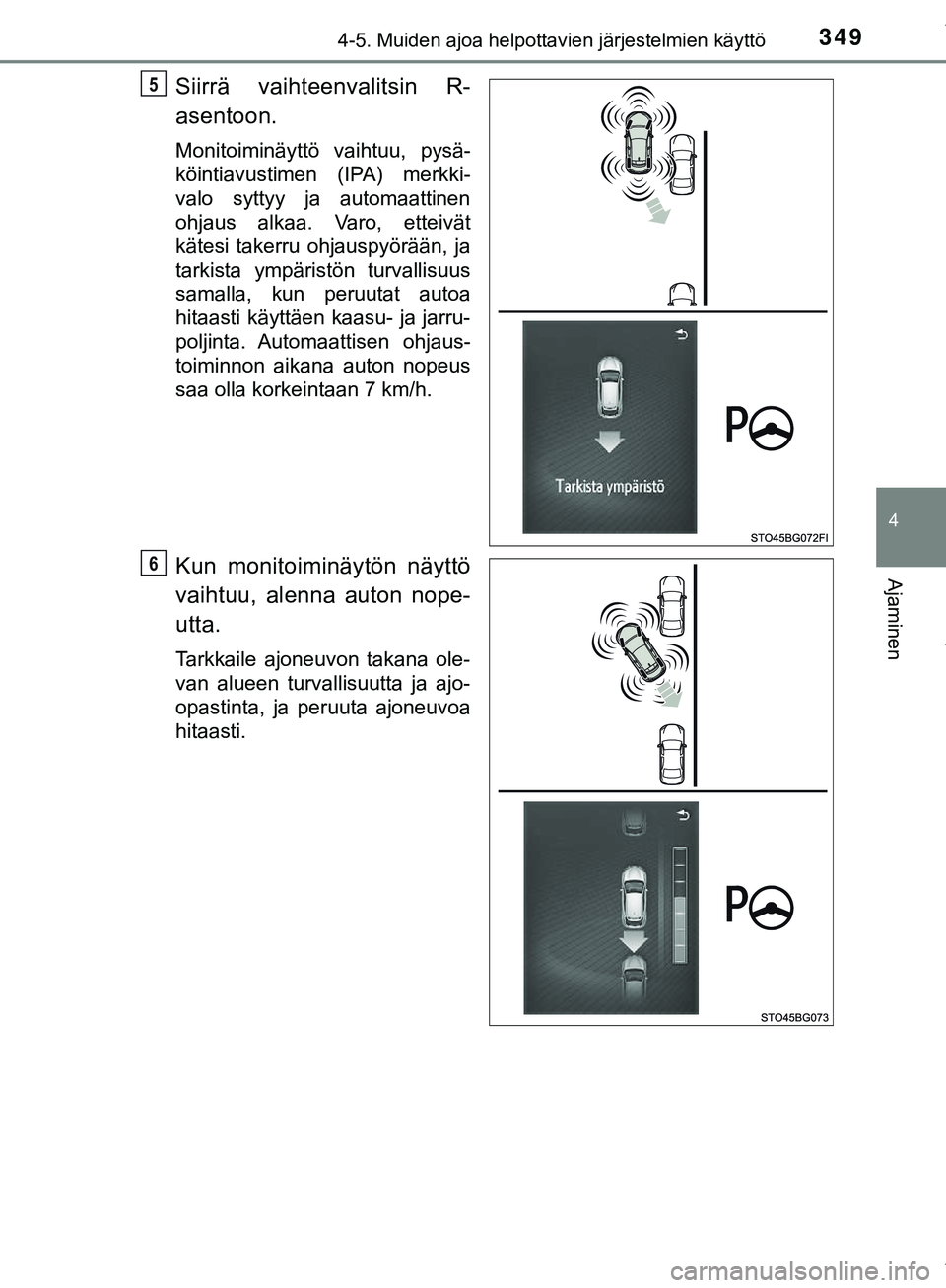

Siirrä vaihteenvalitsin R-
asentoon.
Monitoiminäyttö vaihtuu, pysä-
köintiavustimen (IPA) merkki-
valo syttyy ja automaattinen
ohjaus alkaa. Varo, etteivät
kätesi takerru ohjauspyörään, ja
tarkista ympäristön turvallisuus
samalla, kun peruutat autoa
hitaasti käyttäen kaasu- ja jarru-
poljinta. Automaattisen ohjaus-
toiminnon aikana auton nopeus
saa olla korkeintaan 7 km/h.
Kun monitoiminäytön näyttö
vaihtuu, alenna auton nope-
utta.
Tarkkaile ajoneuvon takana ole-
van alueen turvallisuutta ja ajo-
opastinta, ja peruuta ajoneuvoa
hitaasti.
5
6
C-HR_HV_OM_Europe_OM10576FI.book Page 349 Thursday, April 12, 2018 10:53 AM

3504-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI

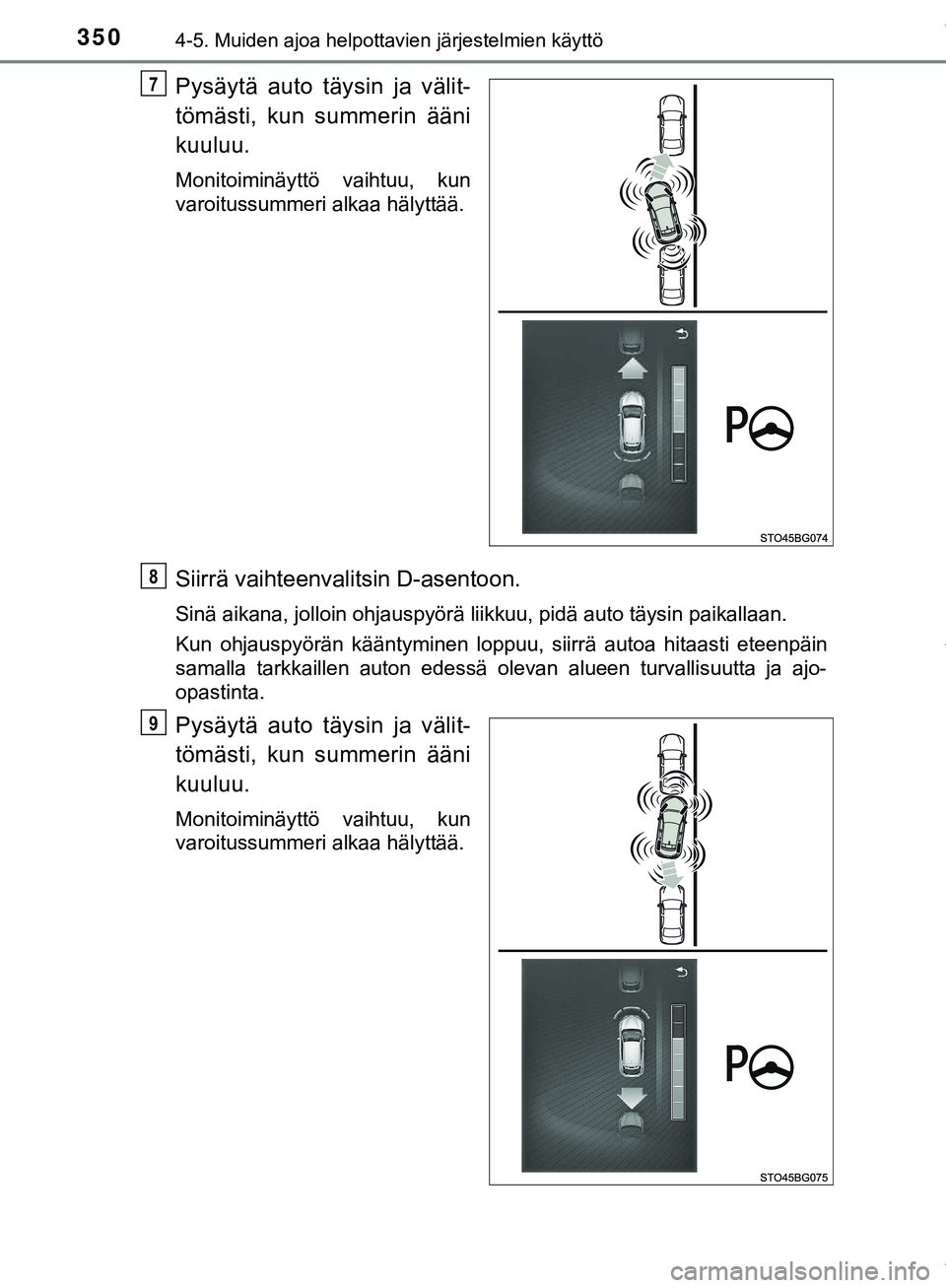

Pysäytä auto täysin ja välit-
tömästi, kun summerin ääni
kuuluu.
Monitoiminäyttö vaihtuu, kun
varoitussummeri alkaa hälyttää.
Siirrä vaihteenvalitsin D-asentoon.
Sinä aikana, jolloin ohjauspyörä liikkuu, pidä auto täysin paikallaan.
Kun ohjauspyörän kääntyminen loppuu, siirrä autoa hitaasti eteenpäin
samalla tarkkaillen auton edessä olevan alueen turvallisuutta ja ajo-
opastinta.
Pysäytä auto täysin ja välit-
tömästi, kun summerin ääni
kuuluu.
Monitoiminäyttö vaihtuu, kun
varoitussummeri alkaa hälyttää.
7
8
9
