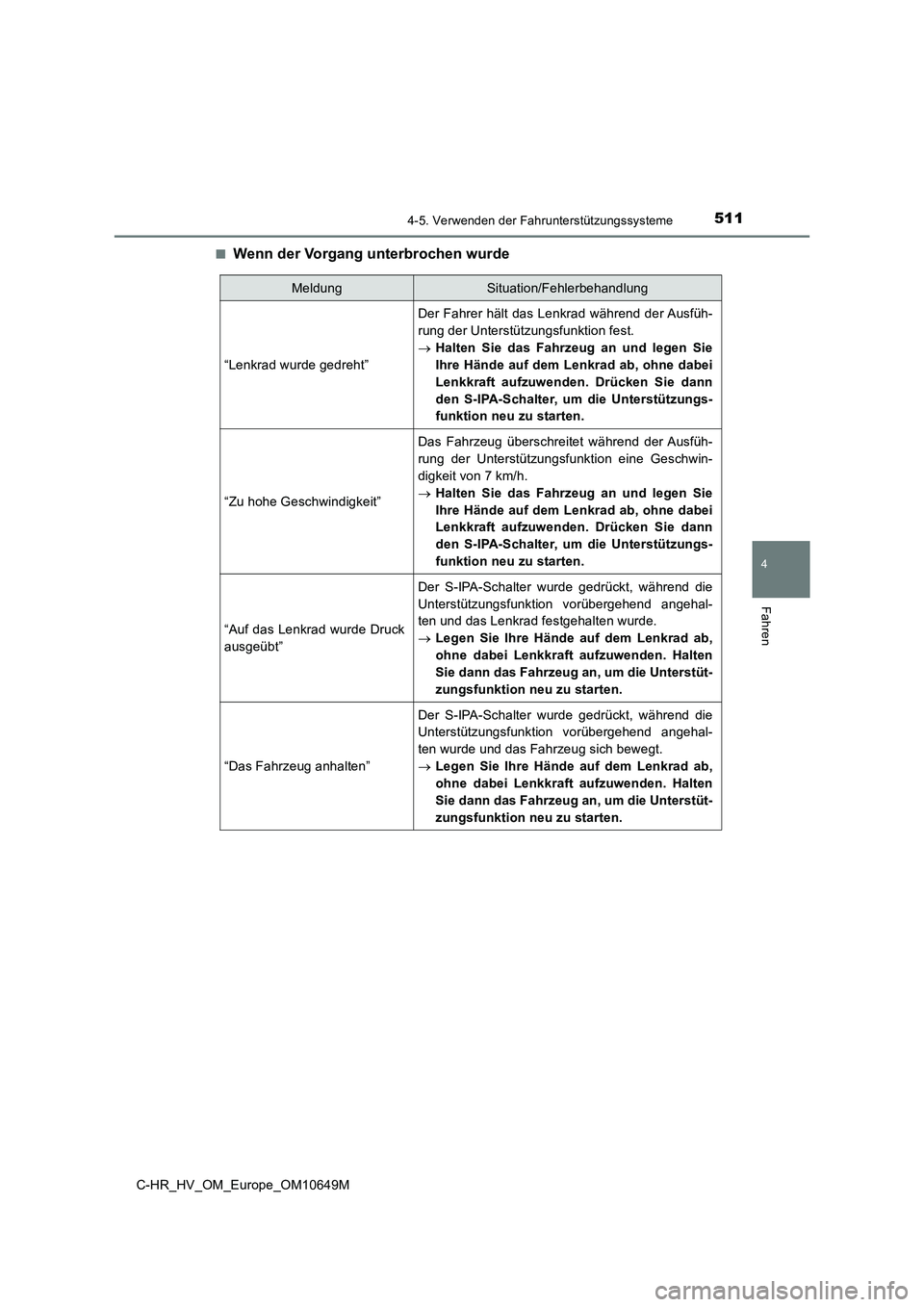

TOYOTA C-HR 2019 Betriebsanleitungen (in German)

5114-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
■Wenn der Vorgang unterbrochen wurde
MeldungSituation/Fehlerbehandlung
“Lenkrad wurde gedreht”
Der Fahrer hält das Lenkrad während der Ausfüh-
rung der Unterstützungsfunktion fest.
 Halten Sie das Fahrzeug an und legen Sie
Ihre Hände auf dem Lenkrad ab, ohne dabei
Lenkkraft aufzuwenden. Drücken Sie dann
den S-IPA-Schalter, um die Unterstützungs-
funktion neu zu starten.
“Zu hohe Geschwindigkeit”
Das Fahrzeug überschreitet während der Ausfüh-
rung der Unterstützungsfunktion eine Geschwin-
digkeit von 7 km/h.
 Halten Sie das Fahrzeug an und legen Sie
Ihre Hände auf dem Lenkrad ab, ohne dabei
Lenkkraft aufzuwenden. Drücken Sie dann
den S-IPA-Schalter, um die Unterstützungs-
funktion neu zu starten.
“Auf das Lenkrad wurde Druck
ausgeübt”
Der S-IPA-Schalter wurde gedrückt, während die
Unterstützungsfunktion vorübergehend angehal-
ten und das Lenkrad festgehalten wurde.
 Legen Sie Ihre Hände auf dem Lenkrad ab,
ohne dabei Lenkkraft aufzuwenden. Halten
Sie dann das Fahrzeug an, um die Unterstüt-
zungsfunktion neu zu starten.
“Das Fahrzeug anhalten”
Der S-IPA-Schalter wurde gedrückt, während die
Unterstützungsfunktion vorübergehend angehal-
ten wurde und das Fahrzeug sich bewegt.
 Legen Sie Ihre Hände auf dem Lenkrad ab,
ohne dabei Lenkkraft aufzuwenden. Halten
Sie dann das Fahrzeug an, um die Unterstüt-
zungsfunktion neu zu starten.

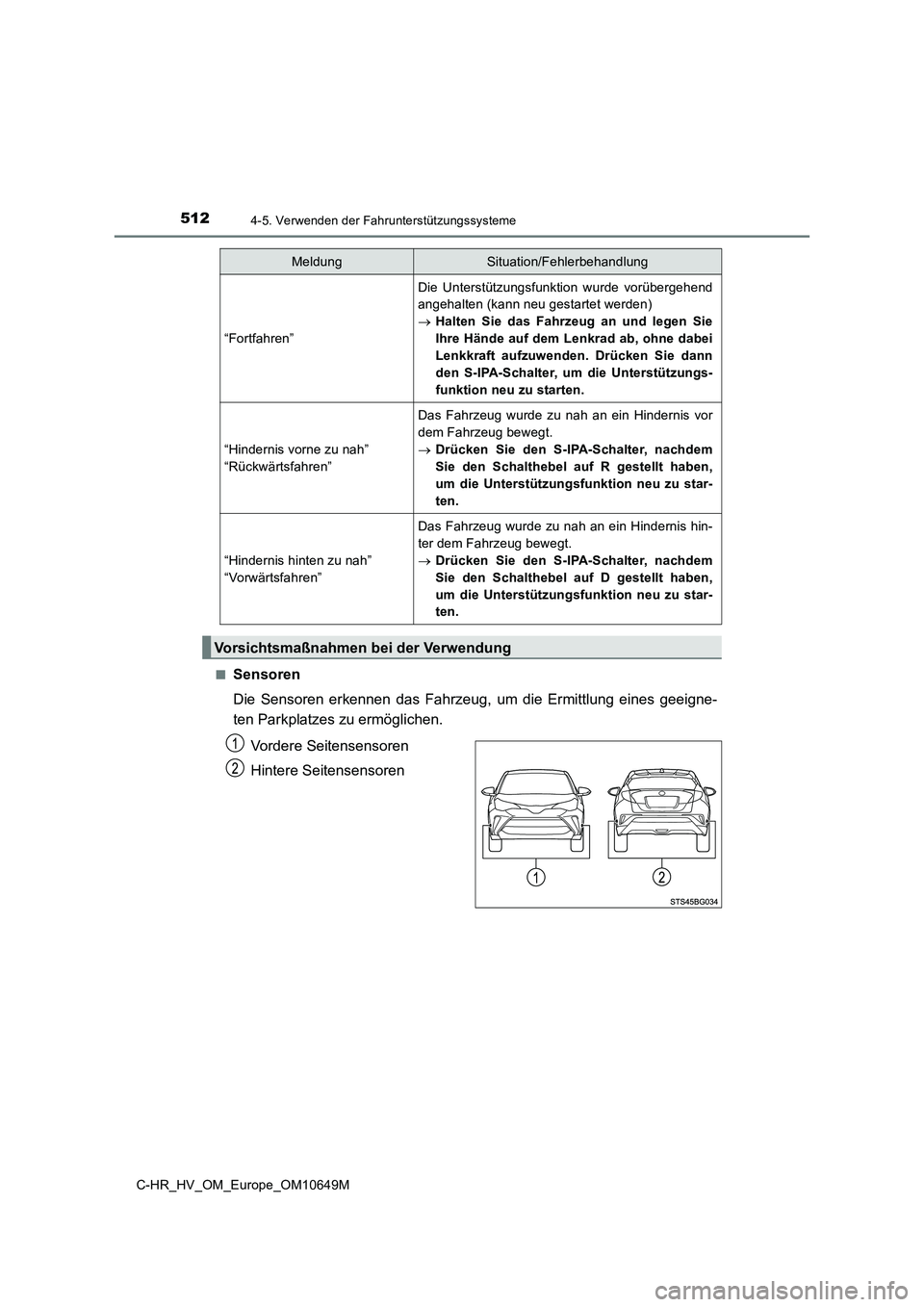

5124-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
■Sensoren
Die Sensoren erkennen das Fahrzeug , um die Ermittlung eines geeigne-
ten Parkplatzes zu ermöglichen.
Vordere Seitensensoren
Hintere Seitensensoren
“Fortfahren”
Die Unterstützungsfunktion wurde vorübergehend
angehalten (kann neu gestartet werden)
 Halten Sie das Fahrzeug an und legen Sie
Ihre Hände auf dem Lenkrad ab, ohne dabei
Lenkkraft aufzuwenden. Drücken Sie dann
den S-IPA-Schalter, um die Unterstützungs-
funktion neu zu starten.
“Hindernis vorne zu nah”
“Rückwärtsfahren”
Das Fahrzeug wurde zu nah an ein Hindernis vor
dem Fahrzeug bewegt.
 Drücken Sie den S-IPA-Schalter, nachdem
Sie den Schalthebel auf R gestellt haben,
um die Unterstützungsfunktion neu zu star-
ten.
“Hindernis hinten zu nah”
“Vorwärtsfahren”
Das Fahrzeug wurde zu nah an ein Hindernis hin-
ter dem Fahrzeug bewegt.
 Drücken Sie den S-IPA-Schalter, nachdem
Sie den Schalthebel auf D gestellt haben,
um die Unterstützungsfunktion neu zu star-
ten.
Vorsichtsmaßnahmen bei der Verwendung
MeldungSituation/Fehlerbehandlung

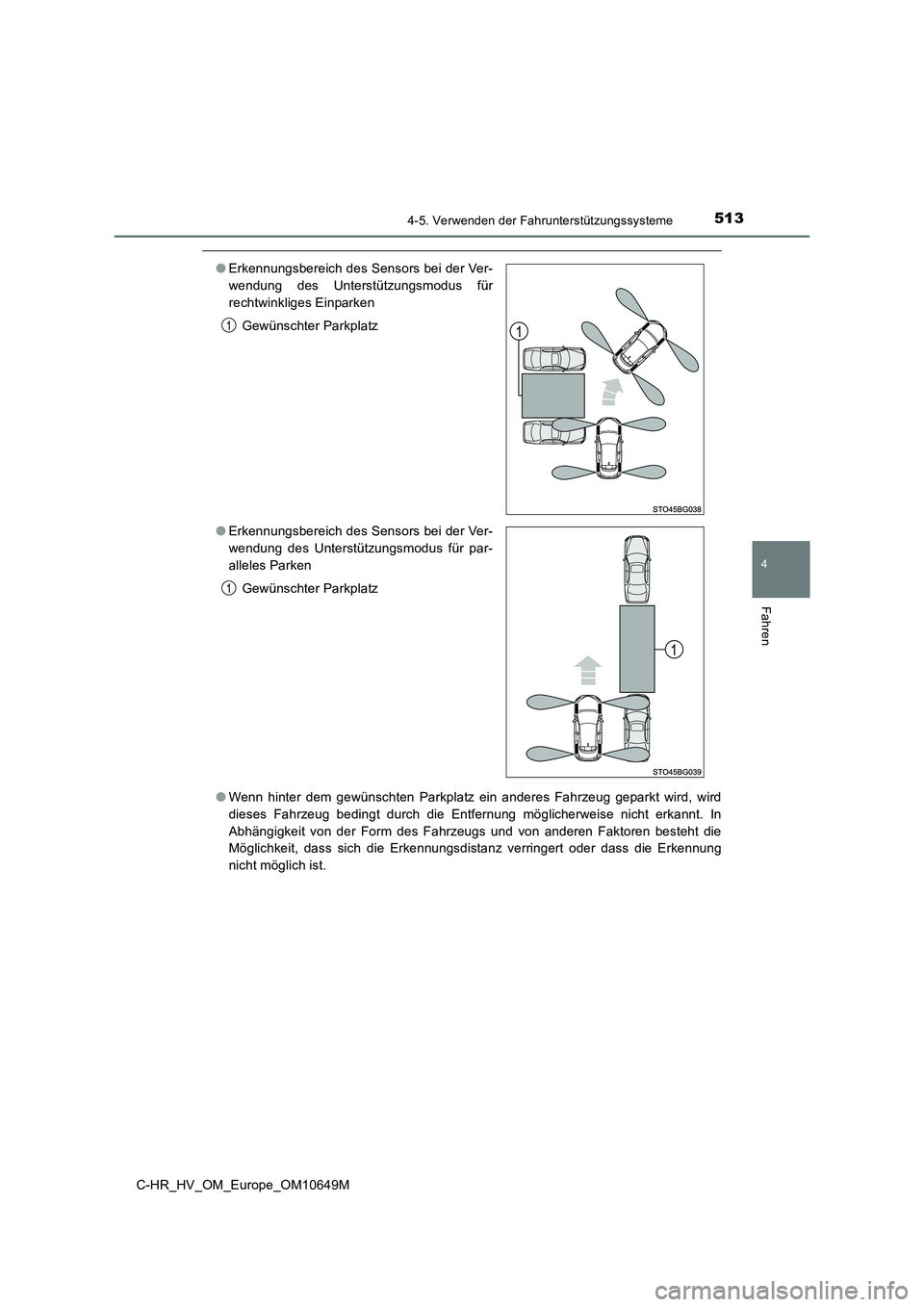

5134-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
●Wenn hinter dem gewünschten Parkplatz ein anderes Fahrzeug geparkt wird, wird
dieses Fahrzeug bedingt durch die Entfernung möglicherweise nicht erkannt. In
Abhängigkeit von der Form des Fahrzeugs und von anderen Faktoren besteht die
Möglichkeit, dass sich die Erkennungsdistanz verringert oder dass die Erkennung
nicht möglich ist.
● Erkennungsbereich des Sensors bei der Ver-
wendung des Unterstützungsmodus für
rechtwinkliges Einparken
Gewünschter Parkplatz
● Erkennungsbereich des Sensors bei der Ver-
wendung des Unterstützungsmodus für par-
alleles Parken
Gewünschter Parkplatz

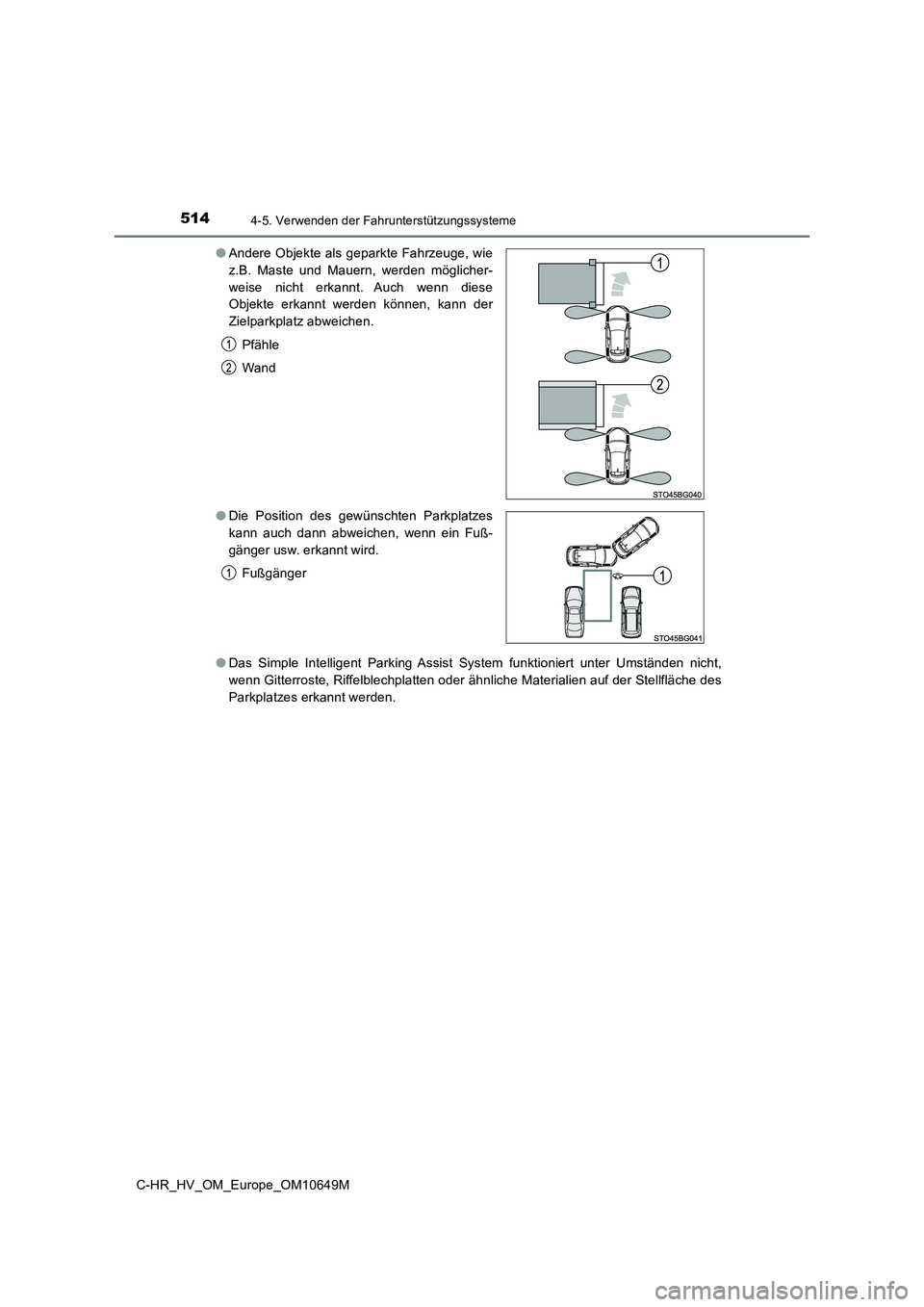

5144-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
● Das Simple Intelligent Parking Assist System funktioniert unter Umständen nicht,
wenn Gitterroste, Riffelblechplatten oder ähnliche Materialien auf der Stellfläche des
Parkplatzes erkannt werden.
● Andere Objekte als geparkte Fahrzeuge, wie
z.B. Maste und Mauern, werden möglicher-
weise nicht erkannt. Auch wenn diese
Objekte erkannt werden können, kann der
Zielparkplatz abweichen.
Pfähle
Wand
● Die Position des gewünschten Parkplatzes
kann auch dann abweichen, wenn ein Fuß-
gänger usw. erkannt wird.
Fußgänger

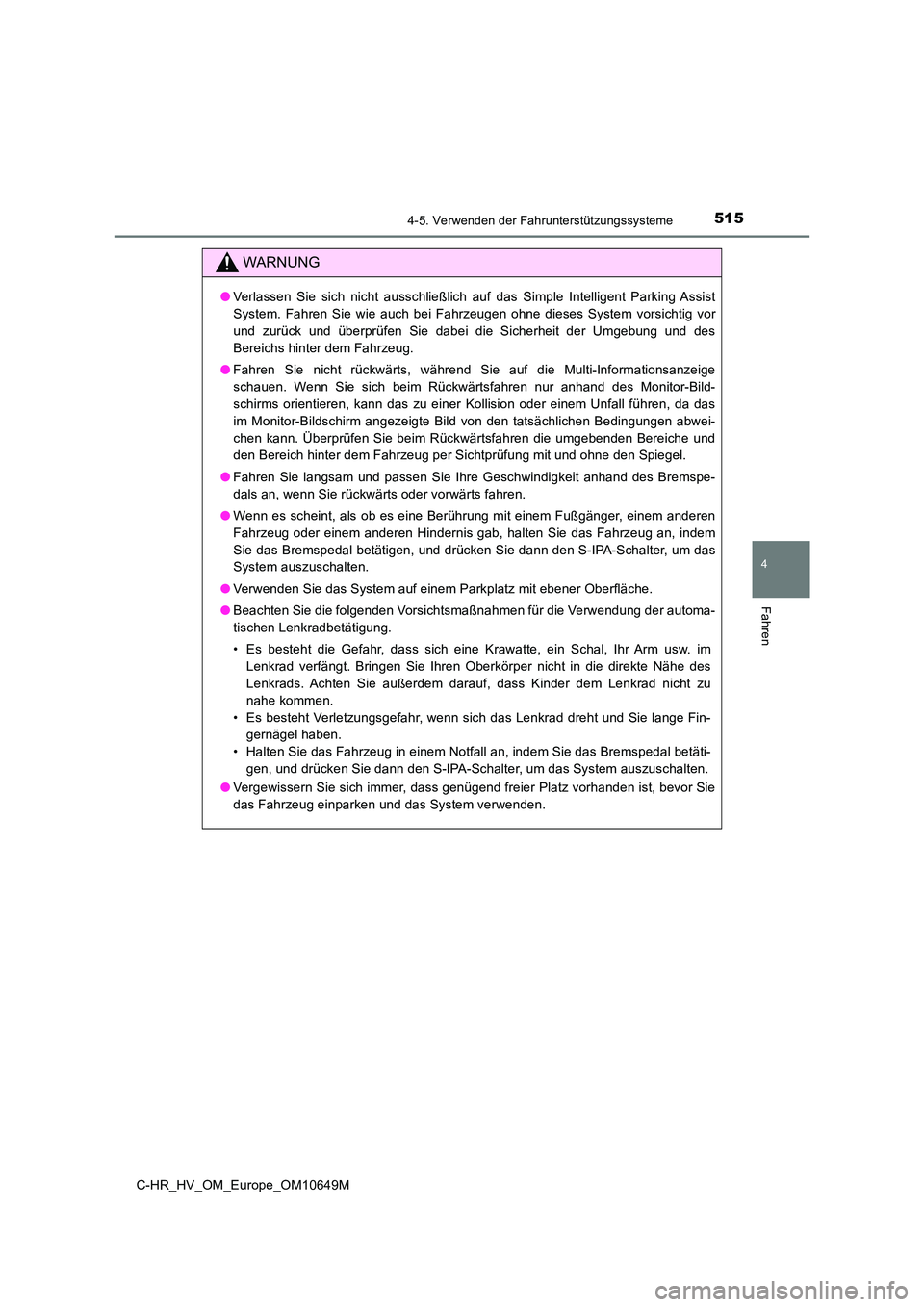

5154-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
WARNUNG
●Verlassen Sie sich nicht ausschließlich auf das Simple Intelligent Parking Assist
System. Fahren Sie wie auch bei Fahrzeugen ohne dieses System vorsichtig vor
und zurück und überprüfen Sie dabei die Sicherheit der Umgebung und des
Bereichs hinter dem Fahrzeug.
● Fahren Sie nicht rückwärts, während Sie auf die Multi-Informationsanzeige
schauen. Wenn Sie sich beim Rückwärtsfahren nur anhand des Monitor-Bild-
schirms orientieren, kann das zu einer Kollision oder einem Unfall führen, da das
im Monitor-Bildschirm angezeigte Bild von den tatsächlichen Bedingungen abwei-
chen kann. Überprüfen Sie beim Rückwärtsfahren die umgebenden Bereiche und
den Bereich hinter dem Fahrzeug per Sichtprüfung mit und ohne den Spiegel.
● Fahren Sie langsam und passen Sie Ihre Geschwindigkeit anhand des Bremspe-
dals an, wenn Sie rückwärts oder vorwärts fahren.
● Wenn es scheint, als ob es eine Berührung mit einem Fußgänger, einem anderen
Fahrzeug oder einem anderen Hindernis gab, halten Sie das Fahrzeug an, indem
Sie das Bremspedal betätigen, und drücken Sie dann den S-IPA-Schalter, um das
System auszuschalten.
● Verwenden Sie das System auf einem Parkplatz mit ebener Oberfläche.
● Beachten Sie die folgenden Vorsichtsmaßnahmen für die Verwendung der automa-
tischen Lenkradbetätigung.
• Es besteht die Gefahr, dass sich eine Krawatte, ein Schal, Ihr Arm usw. im
Lenkrad verfängt. Bringen Sie Ihren Oberkörper nicht in die direkte Nähe des
Lenkrads. Achten Sie außerdem darauf, dass Kinder dem Lenkrad nicht zu
nahe kommen.
• Es besteht Verletzungsgefahr, wenn sich das Lenkrad dreht und Sie lange Fin-
gernägel haben.
• Halten Sie das Fahrzeug in einem Notfall an, indem Sie das Bremspedal betäti-
gen, und drücken Sie dann den S-IPA-Schalter, um das System auszuschalten.
● Vergewissern Sie sich immer, dass genügend freier Platz vorhanden ist, bevor Sie
das Fahrzeug einparken und das System verwenden.

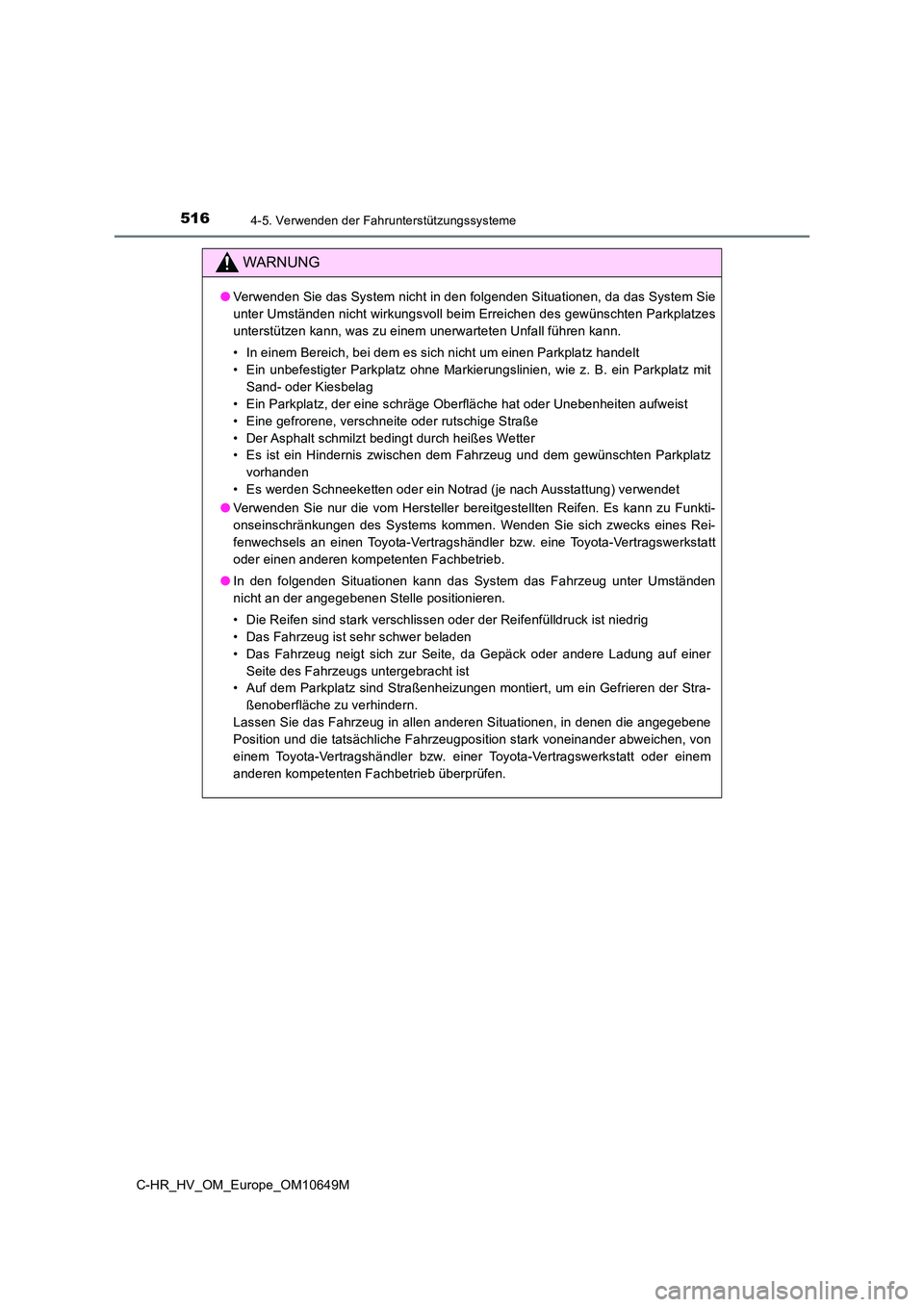

5164-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
WARNUNG
●Verwenden Sie das System nicht in den folgenden Situationen, da das System Sie
unter Umständen nicht wirkungsvoll beim Erreichen des gewünschten Parkplatzes
unterstützen kann, was zu einem unerwarteten Unfall führen kann.
• In einem Bereich, bei dem es sich nicht um einen Parkplatz handelt
• Ein unbefestigter Parkplatz ohne Markierungslinien, wie z. B. ein Parkplatz mit
Sand- oder Kiesbelag
• Ein Parkplatz, der eine schräge Oberfläche hat oder Unebenheiten aufweist
• Eine gefrorene, verschneite oder rutschige Straße
• Der Asphalt schmilzt bedingt durch heißes Wetter
• Es ist ein Hindernis zwischen dem Fahrzeug und dem gewünschten Parkplatz
vorhanden
• Es werden Schneeketten oder ein Notrad (je nach Ausstattung) verwendet
● Verwenden Sie nur die vom Hersteller bereitgestellten Reifen. Es kann zu Funkti-
onseinschränkungen des Systems kommen. Wenden Sie sich zwecks eines Rei-
fenwechsels an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● In den folgenden Situationen kann das System das Fahrzeug unter Umständen
nicht an der angegebenen Stelle positionieren.
• Die Reifen sind stark verschlissen oder der Reifenfülldruck ist niedrig
• Das Fahrzeug ist sehr schwer beladen
• Das Fahrzeug neigt sich zur Seite, da Gepäck oder andere Ladung auf einer
Seite des Fahrzeugs untergebracht ist
• Auf dem Parkplatz sind Straßenheizungen montiert, um ein Gefrieren der Stra-
ßenoberfläche zu verhindern.
Lassen Sie das Fahrzeug in allen anderen Situationen, in denen die angegebene
Position und die tatsächliche Fahrzeugposition stark voneinander abweichen, von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprüfen.

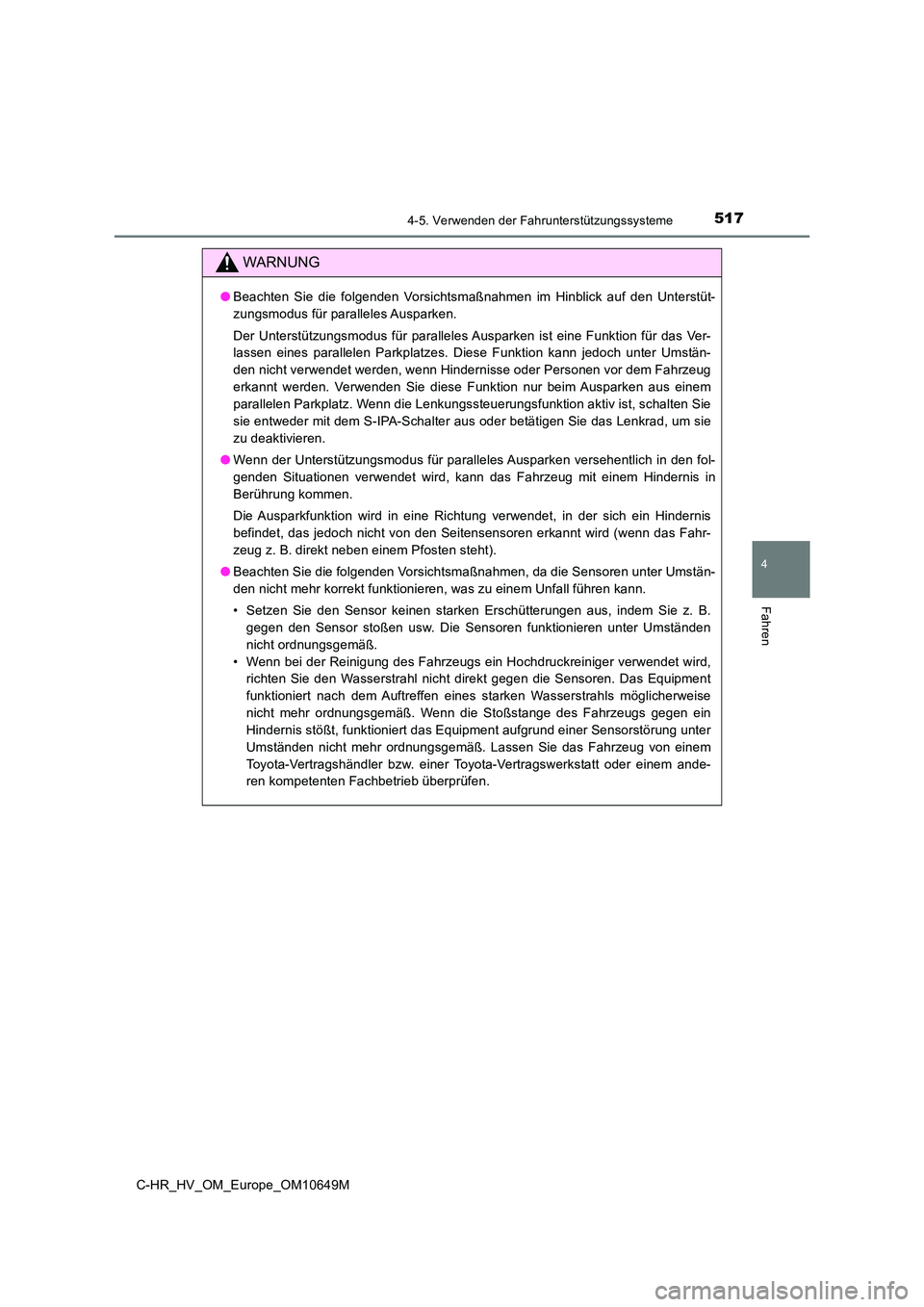

5174-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10649M
WARNUNG
●Beachten Sie die folgenden Vorsichtsmaßnahmen im Hinblick auf den Unterstüt-
zungsmodus für paralleles Ausparken.
Der Unterstützungsmodus für paralleles Ausparken ist eine Funktion für das Ver-
lassen eines parallelen Parkplatzes. Diese Funktion kann jedoch unter Umstän-
den nicht verwendet werden, wenn Hindernisse oder Personen vor dem Fahrzeug
erkannt werden. Verwenden Sie diese Funktion nur beim Ausparken aus einem
parallelen Parkplatz. Wenn die Lenkungssteuerungsfunktion aktiv ist, schalten Sie
sie entweder mit dem S-IPA-Schalter aus oder betätigen Sie das Lenkrad, um sie
zu deaktivieren.
● Wenn der Unterstützungsmodus für paralleles Ausparken versehentlich in den fol-
genden Situationen verwendet wird, kann das Fahrzeug mit einem Hindernis in
Berührung kommen.
Die Ausparkfunktion wird in eine Richtung verwendet, in der sich ein Hindernis
befindet, das jedoch nicht von den Seitensensoren erkannt wird (wenn das Fahr-
zeug z. B. direkt neben einem Pfosten steht).
● Beachten Sie die folgenden Vorsichtsmaßnahmen, da die Sensoren unter Umstän-
den nicht mehr korrekt funktionieren, was zu einem Unfall führen kann.
• Setzen Sie den Sensor keinen starken Erschütterungen aus, indem Sie z. B.
gegen den Sensor stoßen usw. Die Sensoren funktionieren unter Umständen
nicht ordnungsgemäß.
• Wenn bei der Reinigung des Fahrzeugs ein Hochdruckreiniger verwendet wird,
richten Sie den Wasserstrahl nicht direkt gegen die Sensoren. Das Equipment
funktioniert nach dem Auftreffen eines starken Wasserstrahls möglicherweise
nicht mehr ordnungsgemäß. Wenn die Stoßstange des Fahrzeugs gegen ein
Hindernis stößt, funktioniert das Equipment aufgrund einer Sensorstörung unter
Umständen nicht mehr ordnungsgemäß. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.

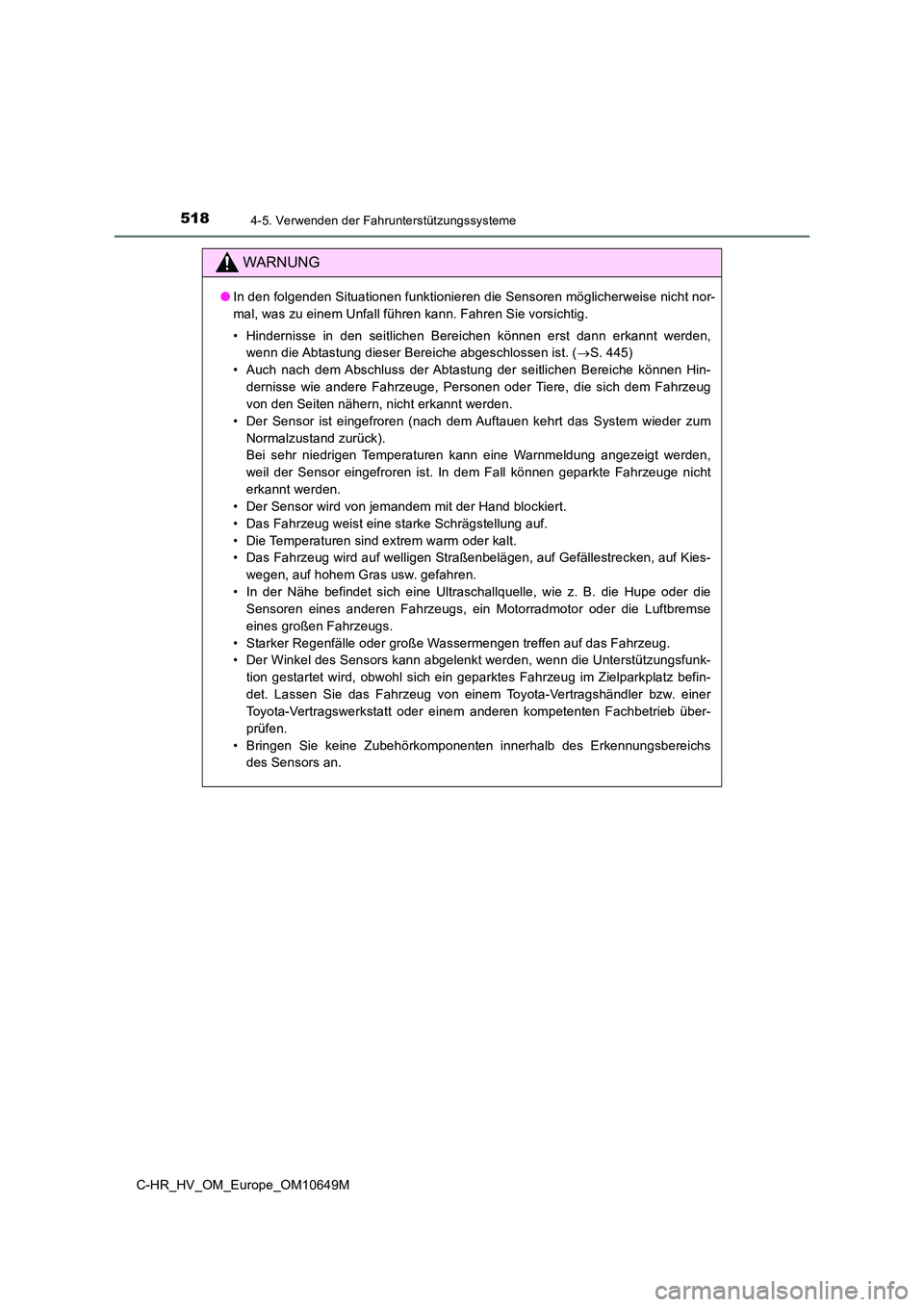

5184-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
WARNUNG
●In den folgenden Situationen funktionieren die Sensoren möglicherweise nicht nor-
mal, was zu einem Unfall führen kann. Fahren Sie vorsichtig.
• Hindernisse in den seitlichen Bereichen können erst dann erkannt werden,
wenn die Abtastung dieser Bereiche abgeschlossen ist. ( S. 445)
• Auch nach dem Abschluss der Abtastung der seitlichen Bereiche können Hin-
dernisse wie andere Fahrzeuge, Personen oder Tiere, die sich dem Fahrzeug
von den Seiten nähern, nicht erkannt werden.
• Der Sensor ist eingefroren (nach dem Auftauen kehrt das System wieder zum
Normalzustand zurück).
Bei sehr niedrigen Temperaturen kann eine Warnmeldung angezeigt werden,
weil der Sensor eingefroren ist. In dem Fall können geparkte Fahrzeuge nicht
erkannt werden.
• Der Sensor wird von jemandem mit der Hand blockiert.
• Das Fahrzeug weist eine starke Schrägstellung auf.
• Die Temperaturen sind extrem warm oder kalt.
• Das Fahrzeug wird auf welligen Straßenbelägen, auf Gefällestrecken, auf Kies-
wegen, auf hohem Gras usw. gefahren.
• In der Nähe befindet sich eine Ultraschallquelle, wie z. B. die Hupe oder die
Sensoren eines anderen Fahrzeugs, ein Motorradmotor oder die Luftbremse
eines großen Fahrzeugs.
• Starker Regenfälle oder große Wassermengen treffen auf das Fahrzeug.
• Der Winkel des Sensors kann abgelenkt werden, wenn die Unterstützungsfunk-
tion gestartet wird, obwohl sich ein geparktes Fahrzeug im Zielparkplatz befin-
det. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-
prüfen.
• Bringen Sie keine Zubehörkomponenten innerhalb des Erkennungsbereichs
des Sensors an.

519
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
C-HR_HV_OM_Europe_OM10649M
GPF-System (Benzinpartikelfilter) (Motor
M20A-FXS)
■ Wenn “Abgasfilter voll. Siehe Betriebsanleitung.” in der Multi-Informationsan-
zeige angezeigt wird
● Die Meldung kann beim Fahrten unter hoher Last, bei denen sich Feinstaub ansam-
melt, angezeigt werden.
● Die Leistung des Hybridsystems wird begrenzt, während die Meldung angezeigt
wird. Das Fahrzeug kann jedoch weiter gefahren werden, sofern nicht die Störungs-
anzeigeleuchte aufleuchtet.
● Feinstaub kann sich schneller ansammeln, wenn das Fahrzeug häufig nur auf kurzen
Strecken oder bei niedrigen Geschwindigkeiten gefahren wird oder wenn das Hybrid-
system regelmäßig in einer extrem kalten Umgebung gestartet wird. Eine übermäßig
hohe Ansammlung von Feinstaub kann verhindert werden, indem zeitweise längere
Strecken gefahren werden, wobei das Gaspedal wechselweise betätigt oder gelöst
wird. Das ist beispielsweise beim Fahren auf Autobahnen und Schnellstraßen der
Fall.
■ Wenn die Störungsanzeigeleuchte aufleuchtet oder “Motorwartung erforderlich
Bitte Händler kontaktieren.” in der Multi-Informationsanzeige angezeigt wird
Die Menge des angesammelten Feinstaubs hat ein bestimmtes Niveau überschritten.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
Das GPF-System filtert Feinstaub im Abgas anhand eines Abgasfilters
heraus.
Das System regeneriert den Filter automatisch in Abhängigkeit von den
Fahrzeugzuständen.
HINWEIS
■ Gewährleisten der ordnungsgemäßen Funktion des GPF-Systems
● Verwenden Sie nur den angegebenen Kraftstoff
● Modifizieren Sie die Abgasrohre nicht

5204-5. Verwenden der Fahrunterstützungssysteme
C-HR_HV_OM_Europe_OM10649M
Fahrerassistenzsysteme
◆ECB (elektronisch geregeltes Bremssystem)
Das elektronisch geregelte Bremssystem erzeugt eine Bremskraft, die der
Intensität der Bremsbetätigung entspricht
◆ABS (Antiblockiersystem)
Verhindert ein Blockieren der Räder , wenn die Bremsen abrupt betätigt
werden oder wenn beim Fahren auf rutschiger Straße gebremst wird
◆Bremsassistent
Erzeugt nach dem Betätigen des Bremspedals eine höhere Bremskraft,
wenn das System eine Notbremssituation erkennt
◆VSC (Fahrzeugstabilitätsregelung)
Hilft dem Fahrer, bei einem plötzl ichen Spurwechsel oder bei Kurvenfahr-
ten auf rutschigen Fahrbahnen, ein Schleudern des Fahrzeugs zu verhin-
dern
Um die Sicherheit beim Fahren und die Leistung zu gewährleisten,
arbeiten die folgenden Systeme in bestimmten Fahrsituationen auto-
matisch. Bedenken Sie jedoch, d ass es sich hierbei um zusätzliche
Systeme handelt, auf die Sie sich im Fahrbetrieb nicht zu stark verlas-
sen sollten.
