TOYOTA C-HR 2019 Bruksanvisningar (in Swedish)

6518 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8

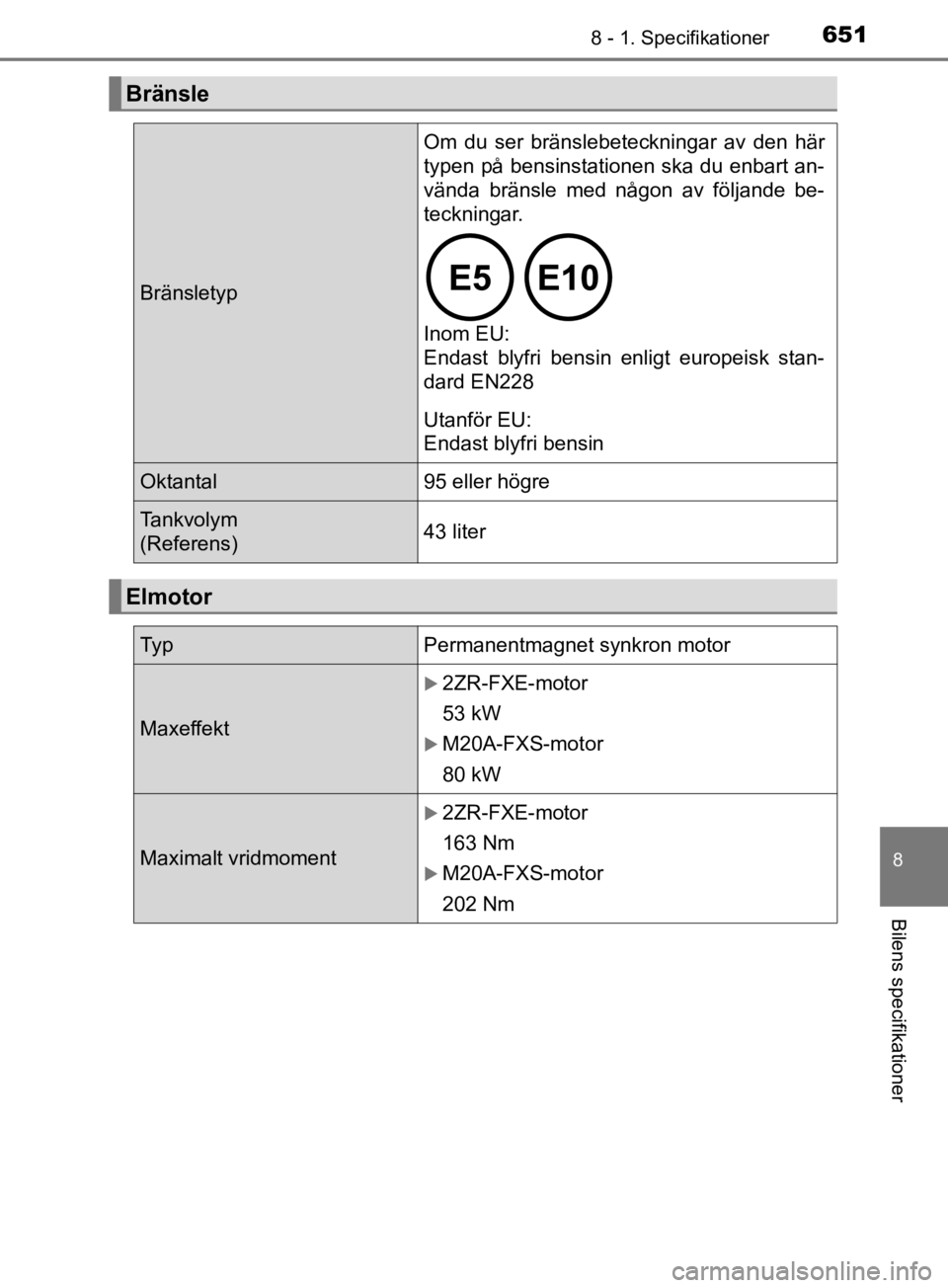

Bilens specifikationer
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart an-
vända bränsle med någon av följande be-
teckningar.
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt
2ZR-FXE-motor
53 kW
M20A-FXS-motor
80 kW
Maximalt vridmoment
2ZR-FXE-motor
163 Nm
M20A-FXS-motor
202 Nm
OM10647SE.book Page 651 Monday, November 18, 2019 9:19 AM

6528 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
2ZR-FXE-motor (gäller inte Guadeloupe, Martinique, Franska Guy-
ana och Grönland)
2ZR-FXE-motor (gäller Guadeloupe, Martinique, Franska Guyana och
Grönland) och M20A-FXS-motorn:
nOljevolym (Tömning och påfyllning – referens*)
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.

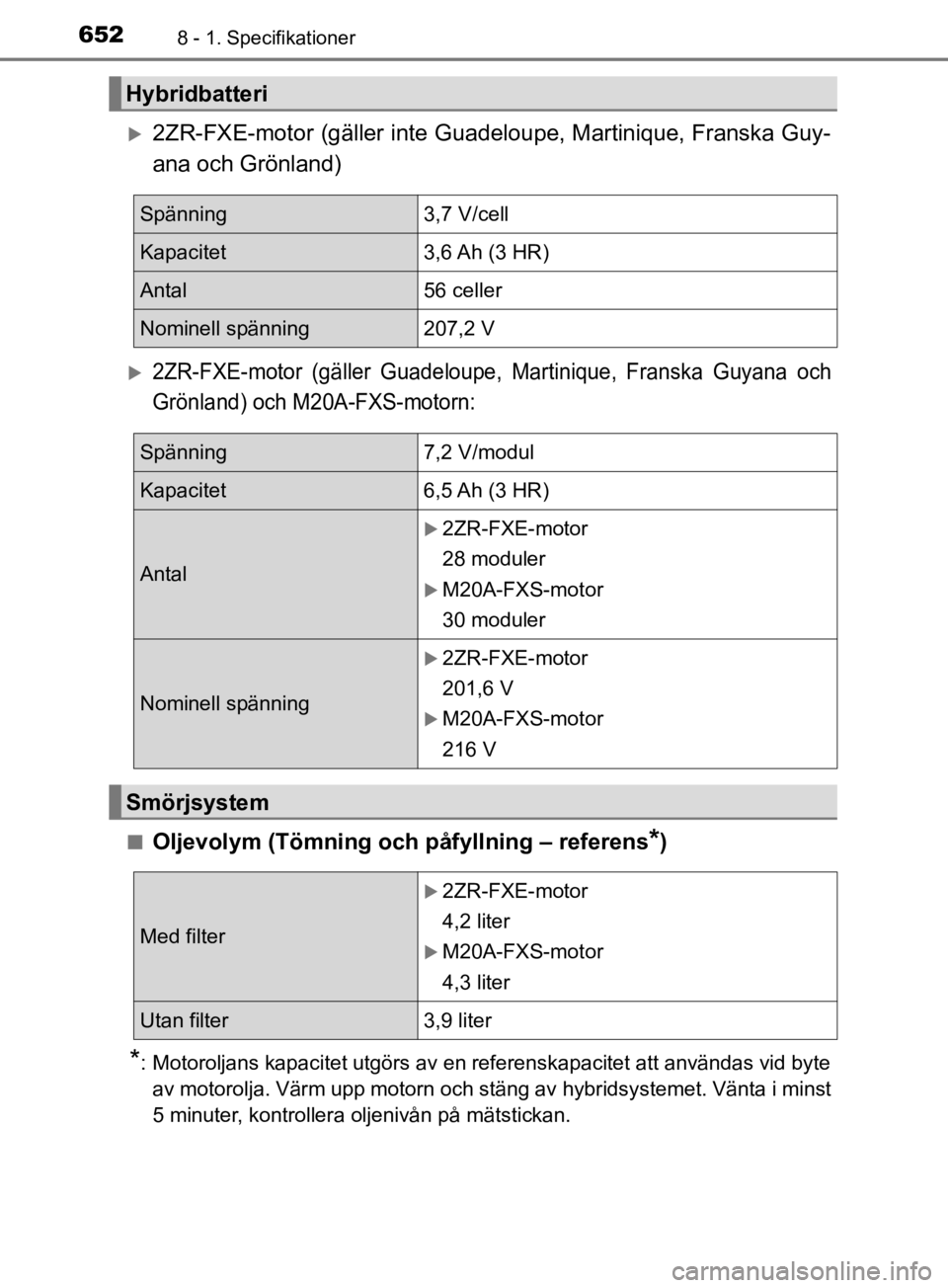

Hybridbatteri
Spänning3,7 V/cell
Kapacitet3,6 Ah (3 HR)
Antal56 celler
Nominell spänning207,2 V
Spänning7,2 V/modul
Kapacitet6,5 Ah (3 HR)
Antal
2ZR-FXE-motor
28 moduler
M20A-FXS-motor
30 moduler
Nominell spänning
2ZR-FXE-motor
201,6 V
M20A-FXS-motor
216 V
Smörjsystem
Med filter
2ZR-FXE-motor
4,2 liter
M20A-FXS-motor
4,3 liter
Utan filter3,9 liter
OM10647SE.book Page 652 Monday, November 18, 2019 9:19 AM

6538 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer
nVal av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Mo-
tor Oil”. Annan motorolja av motsvarande kvalitet kan också använ-
das.
Oljekvalitet:
0W-16:
API kvalitetsklass SN ”Resource-Conserving” eller SN PLUS ”Re-
source-Conserving” multigrade motorolja
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller SN PLUS ”Resource-Con-
serving”; ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM, SN e ller SN PLUS multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-16 som ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-16-olja inte finns
att få kan SAE 0W-20 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-16 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller motorolja med högre
viskositet i extremt kallt väder
kan motorn bli svårstartad. Vi
rekommenderar motoroljorna
SAE 0W-16, 0W-20 eller 5W-
30.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
OM10647SE.book Page 653 Monday, November 18, 2019 9:19 AM

6548 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
Oljeviskositet (0W-16 beskrivs här som exempel):• 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta del: ”SAE 0W-16” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och miljöskyddan-
de egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
OM10647SE.book Page 654 Monday, November 18, 2019 9:19 AM

6558 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätskor byte behöver bytas, kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner.

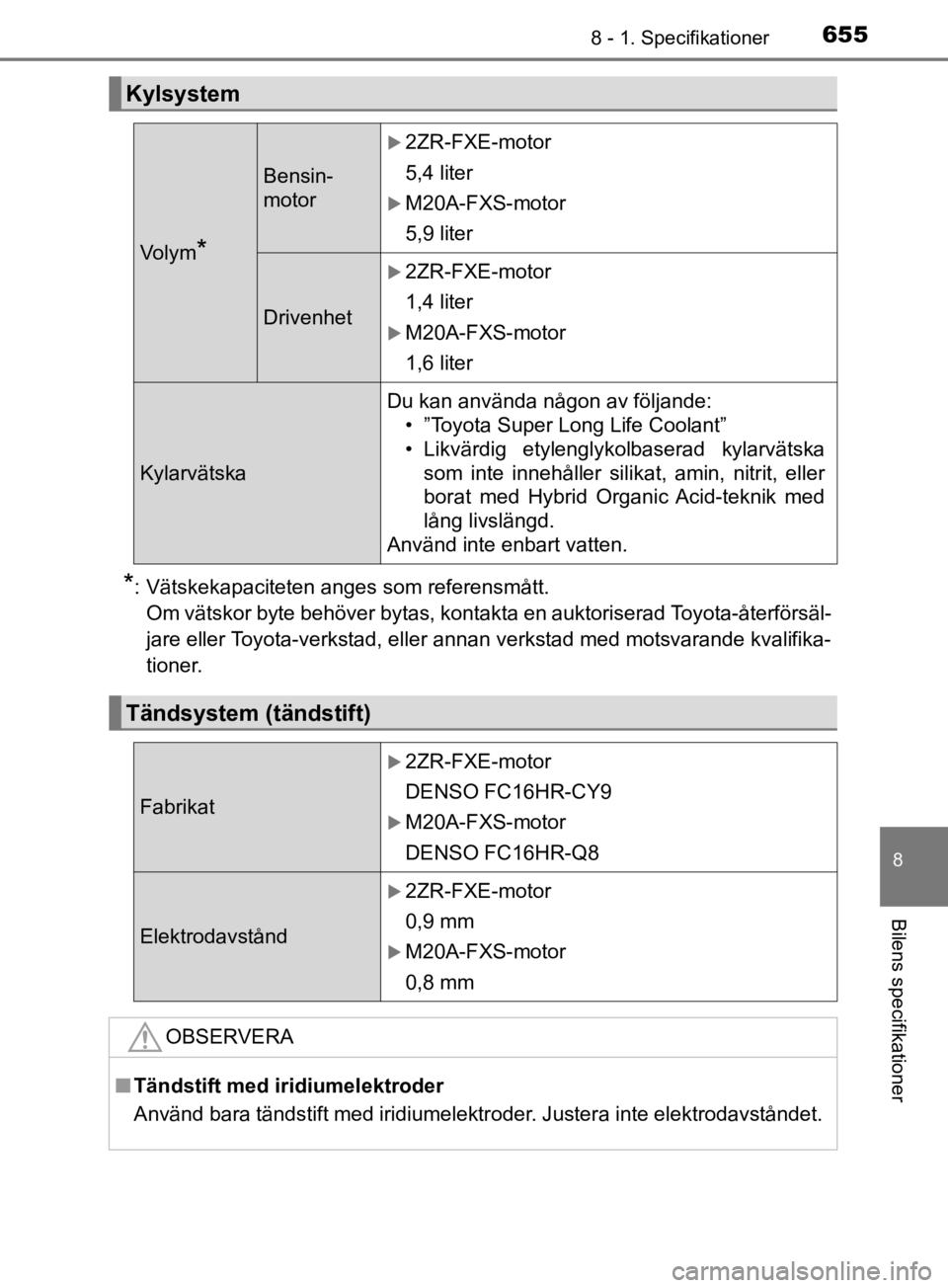

Kylsystem
Volym*
Bensin-
motor
2ZR-FXE-motor
5,4 liter
M20A-FXS-motor
5,9 liter
Drivenhet
2ZR-FXE-motor
1,4 liter
M20A-FXS-motor
1,6 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Likvärdig etylenglykolbaserad kylarvätska som inte innehåller silikat, amin, nitrit, eller
borat med Hybrid Organic Acid-teknik med
lång livslängd.
Använd inte enbart vatten.
Tändsystem (tändstift)
Fabrikat
2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Elektrodavstånd
2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM10647SE.book Page 655 Monday, November 18, 2019 9:19 AM

6568 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
*: Vätskekapaciteten anges som referensmått.Om vätskor byte behöver bytas, kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer.
Elektriskt system (12-voltsbatteri)
Batteri
Elektrolytens spänning
vid 20 C:
Elektrolytens densitet
vid 20 C: 12,0 V eller högre
(Stäng av startknappen och slå på hellju-
set i 30 sekunder.)
Om spänningen är lägre än standardvär-
det ska batteriet laddas upp.
1,25 eller högre
Om elektrolytens densitet är lägre än
standardvärdet ska batteriet laddas upp.
Laddströmstyrka
Snabbladdning
Normalladdning
Max. 15 A
Max. 5 A
Växellåda
Oljevolym*
2ZR-FXE-motor
3,6 liter
M20A-FXS-motor
3,8 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
n Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
OM10647SE.book Page 656 Monday, November 18, 2019 9:19 AM

6578 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer
*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N ochhybridsystemet är igång.
Bromsar
Pedalens avstånd till golvet*134 mm
Pedalspel 1–5 mm
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3
eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styrning
Fritt spelHögst 30 mm
OM10647SE.book Page 657 Monday, November 18, 2019 9:19 AM

6588 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
17-tumsdäck
18-tums däck
Nödhjul (i förekommande fall)
nVid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
Däck och fälgar
Däckdimension215/60R17 96H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Fram
230 kPa (2,3 bar)Bak
Reserv
Fälgdimension17  6 1/2J
Åtdragningsmoment103 Nm
Däckdimension225/50R18 95V
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension18  7J
Åtdragningsmoment103 Nm
DäckdimensionT145/90D16 106M,
T145/70D18 107M
Lufttryck
(Rekommenderat lufttryck
för kalla däck)
420 kPa (4,2 bar)
Fälgdimension16  4T, 18  4T
Åtdragningsmoment103 Nm
OM10647SE.book Page 658 Monday, November 18, 2019 9:19 AM

6598 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer

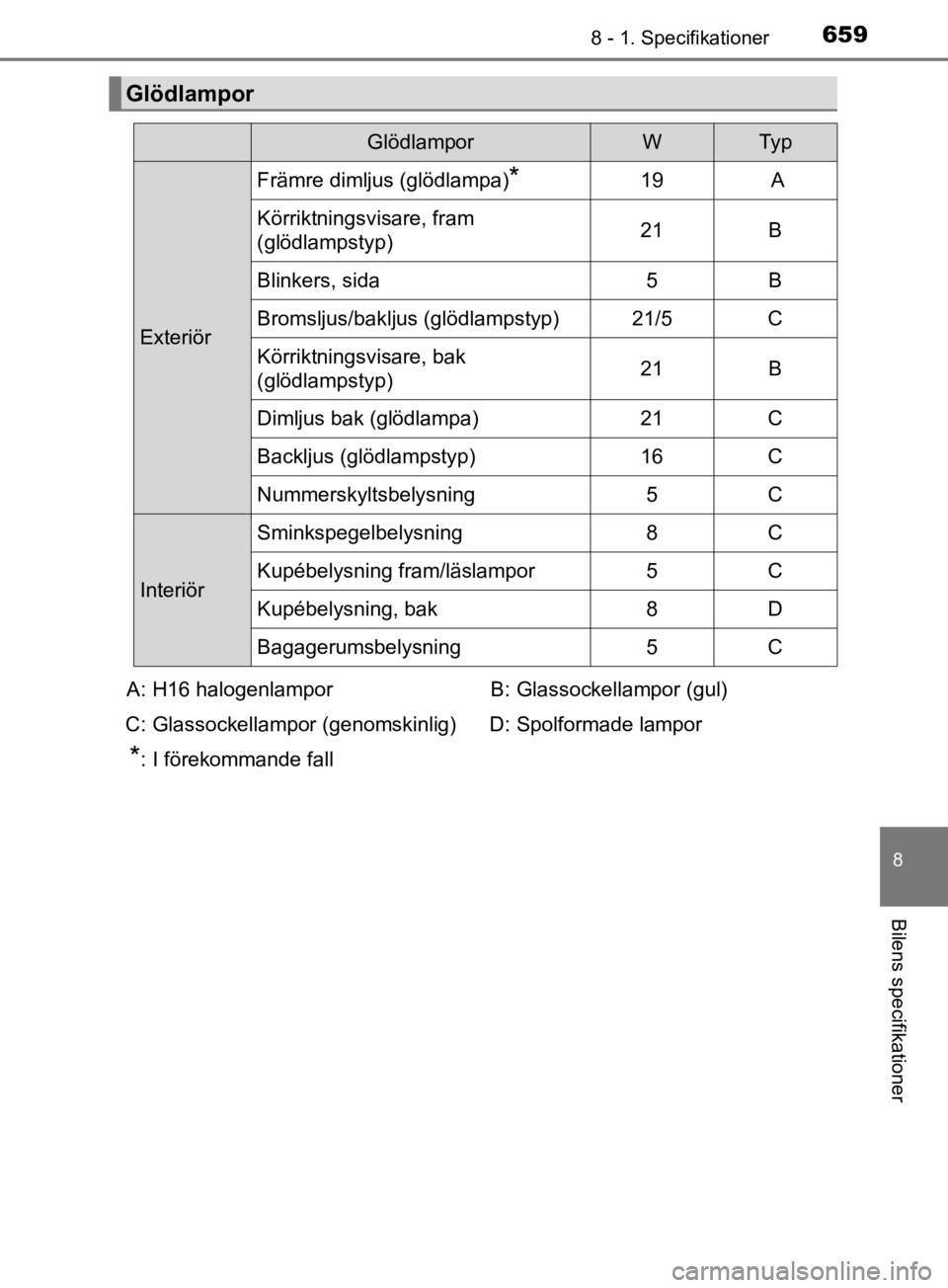

Glödlampor
GlödlamporWTy p
Exteriör
Främre dimljus (glödlampa)*19 A
Körriktningsvisare, fram
(glödlampstyp)21B
Blinkers, sida5B
Bromsljus/bakljus (glödlampstyp)21/5C
Körriktningsvisare, bak
(glödlampstyp)21B
Dimljus bak (glödlampa)21C
Backljus (glödlampstyp)16C
Nummerskyltsbelysning5C
Interiör
Sminkspegelbelysning8C
Kupébelysning fram/läslampor5C
Kupébelysning, bak8D
Bagagerumsbelysning5C
A: H16 halogenlampor
C: Glassockellampor (genomskinlig)
*: I förekommande fall B: Glassockellampor (gul)
D: Spolformade lampor
OM10647SE.book Page 659 Monday, November 18, 2019 9:19 AM

6608 - 1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
Bränsleinformation
nAnvändning av bensin med etan olinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning som \
ska an-
vändas har ett oktantal som följer ovanstående.
n Om motorn knackar
lKontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Om du ser bränslebeteckningar av den här typen på bensinsta-
tionen ska du enbart använda bränsle med någon av följande
beteckningar.

Inom EU:
Din bil kan bara köras på blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
OM10647SE.book Page 660 Monday, November 18, 2019 9:19 AM
