TOYOTA C-HR 2019 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2019, Model line: C-HR, Model: TOYOTA C-HR 2019Pages: 800, tamaño PDF: 124.22 MB
Page 441 of 800

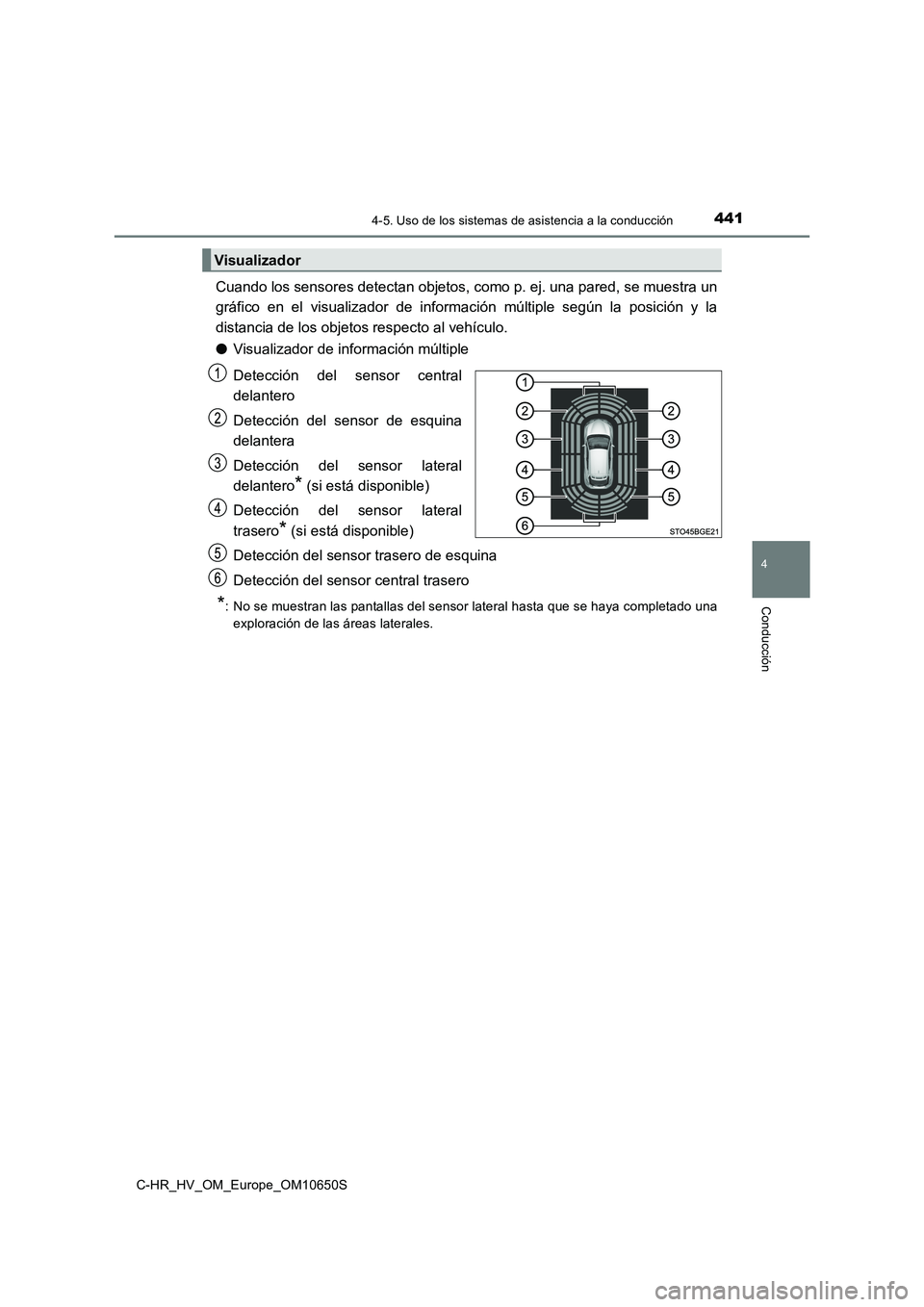

4414-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
Cuando los sensores detectan objetos, como p. ej. una pared, se muestra un
gráfico en el visualizador de información múltiple según la posición y la
distancia de los objetos respecto al vehículo.
● Visualizador de información múltiple
Detección del sensor central
delantero
Detección del sensor de esquina
delantera
Detección del sensor lateral
delantero* (si está disponible)
Detección del sensor lateral
trasero* (si está disponible)
Detección del sensor trasero de esquina
Detección del sensor central trasero
*: No se muestran las pantallas del sensor lateral hasta que se haya completado una
exploración de las áreas laterales.
Visualizador
Page 442 of 800

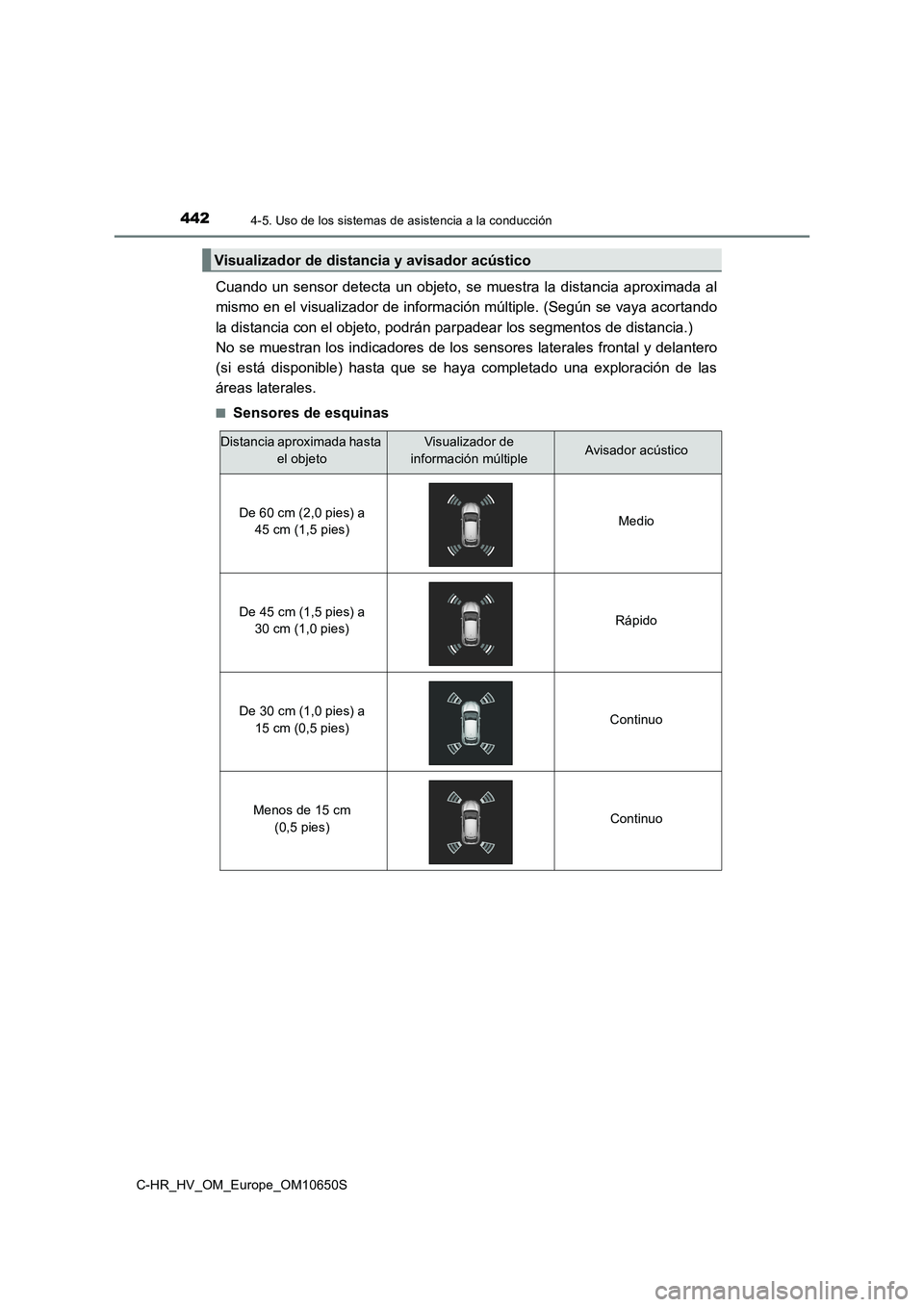

4424-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
Cuando un sensor detecta un objeto, se muestra la distancia aproximada al
mismo en el visualizador de información múltiple. (Según se vaya acortando
la distancia con el objeto, podrán parpadear los segmentos de distancia.)
No se muestran los indicadores de los sensores laterales frontal y delantero
(si está disponible) hasta que se haya completado una exploración de las
áreas laterales.
■Sensores de esquinas
Visualizador de distancia y avisador acústico
Distancia aproximada hasta
el objeto
Visualizador de
información múltipleAvisador acústico
De 60 cm (2,0 pies) a
45 cm (1,5 pies) Medio
De 45 cm (1,5 pies) a
30 cm (1,0 pies) Rápido
De 30 cm (1,0 pies) a
15 cm (0,5 pies) Continuo
Menos de 15 cm
(0,5 pies) Continuo
Page 443 of 800

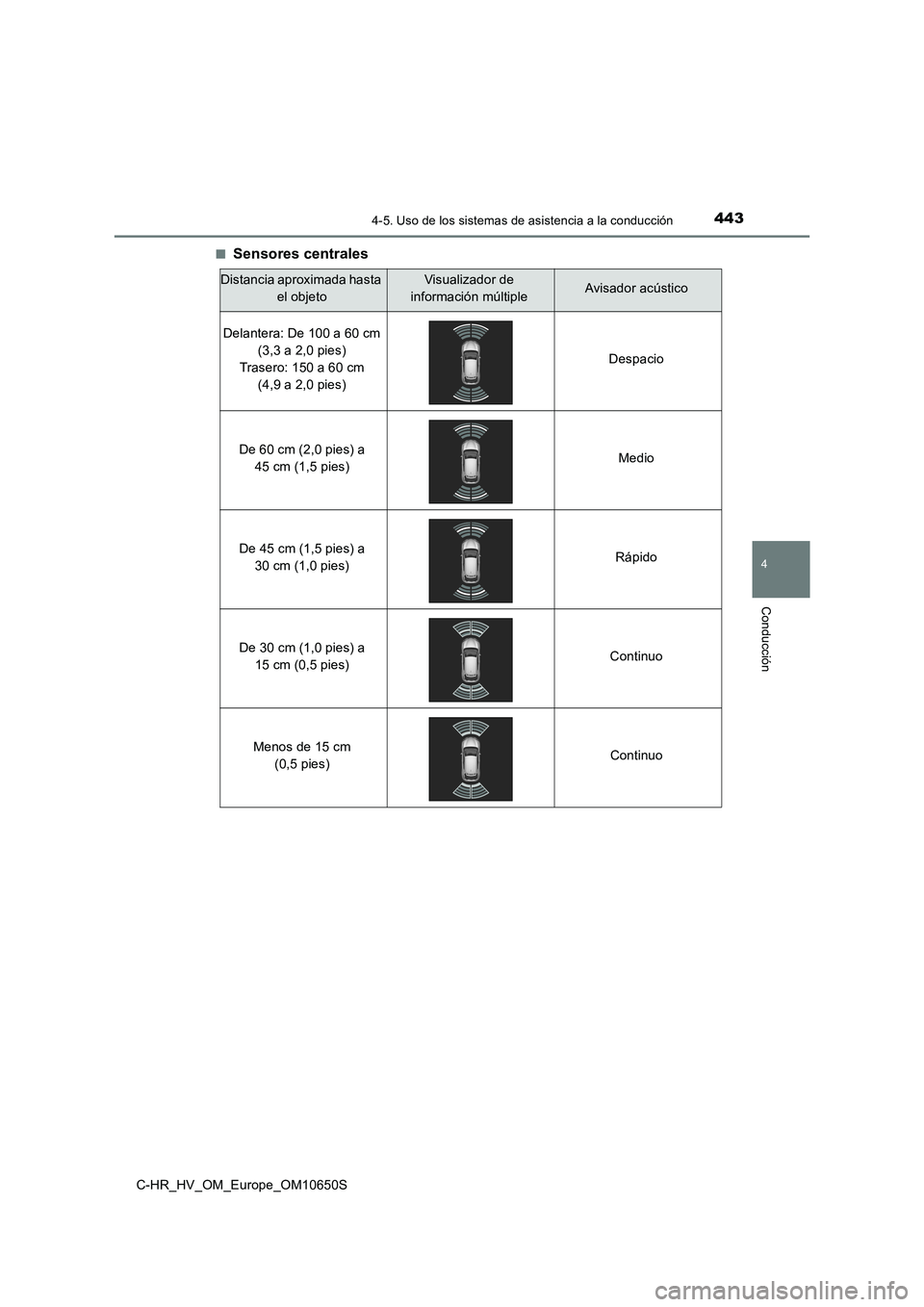

4434-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■Sensores centrales
Distancia aproximada hasta
el objeto
Visualizador de
información múltipleAvisador acústico
Delantera: De 100 a 60 cm
(3,3 a 2,0 pies)
Trasero: 150 a 60 cm
(4,9 a 2,0 pies)
Despacio
De 60 cm (2,0 pies) a
45 cm (1,5 pies) Medio
De 45 cm (1,5 pies) a
30 cm (1,0 pies) Rápido
De 30 cm (1,0 pies) a
15 cm (0,5 pies) Continuo
Menos de 15 cm
(0,5 pies) Continuo
Page 444 of 800

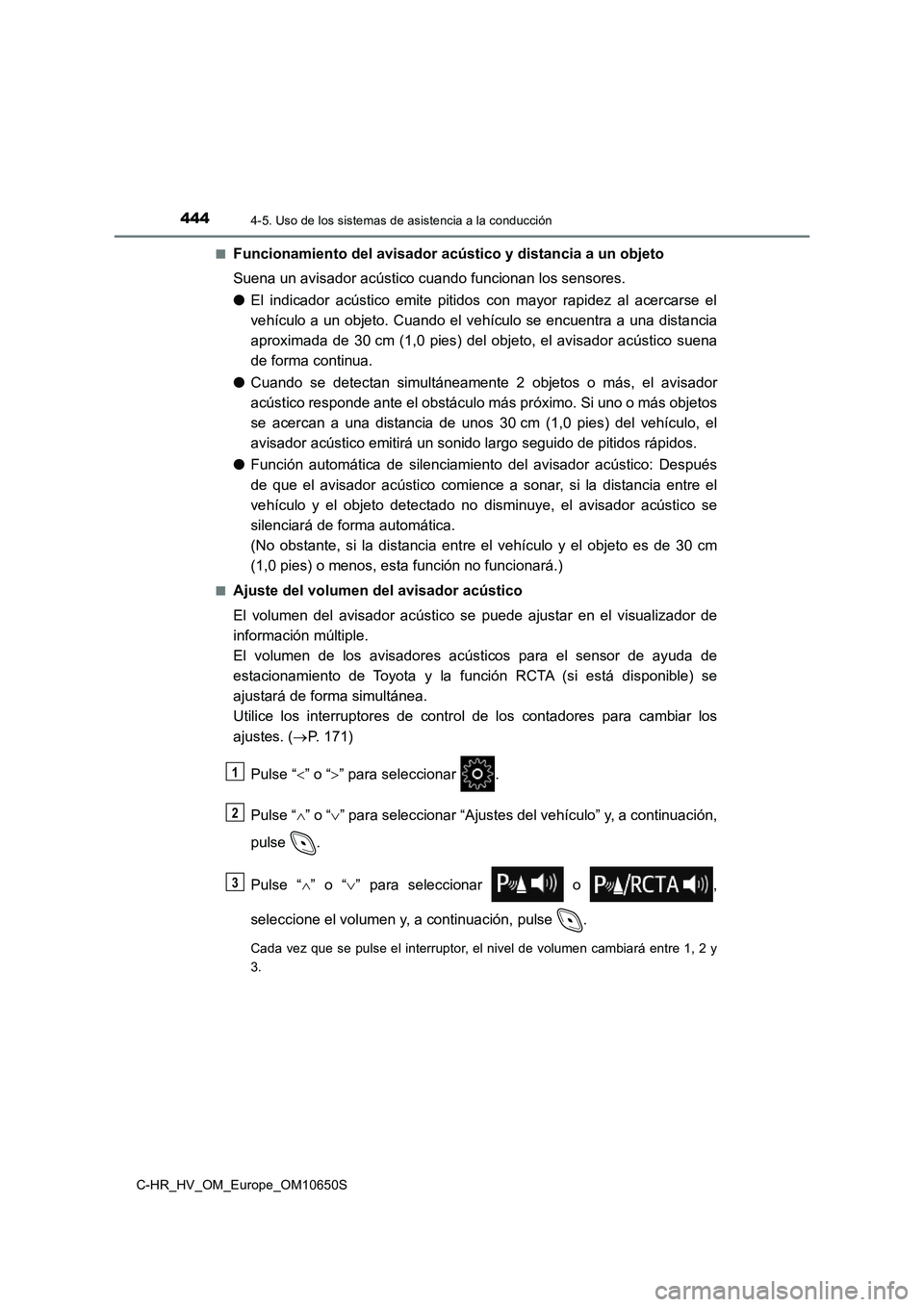

4444-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
■Funcionamiento del avisador acústico y distancia a un objeto
Suena un avisador acústico cuando funcionan los sensores.
● El indicador acústico emite pitidos con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el vehículo se encuentra a una distancia
aproximada de 30 cm (1,0 pies) del objeto, el avisador acústico suena
de forma continua.
● Cuando se detectan simultáneamente 2 objetos o más, el avisador
acústico responde ante el obstáculo más próximo. Si uno o más objetos
se acercan a una distancia de unos 30 cm (1,0 pies) del vehículo, el
avisador acústico emitirá un sonido largo seguido de pitidos rápidos.
● Función automática de silenciamiento del avisador acústico: Después
de que el avisador acústico comience a sonar, si la distancia entre el
vehículo y el objeto detectado no disminuye, el avisador acústico se
silenciará de forma automática.
(No obstante, si la distancia entre el vehículo y el objeto es de 30 cm
(1,0 pies) o menos, esta función no funcionará.)
■Ajuste del volumen del avisador acústico
El volumen del avisador acústico se puede ajustar en el visualizador de
información múltiple.
El volumen de los avisadores acústicos para el sensor de ayuda de
estacionamiento de Toyota y la función RCTA (si está disponible) se
ajustará de forma simultánea.
Utilice los interruptores de control de los contadores para cambiar los
ajustes. ( P. 171)
Pulse “ ” o “” para seleccionar .
Pulse “ ” o “” para seleccionar “Ajustes del vehículo” y, a continuación,
pulse .
Pulse “ ” o “” para seleccionar o ,
seleccione el volumen y, a continuación, pulse .
Cada vez que se pulse el interruptor, el nivel de volumen cambiará entre 1, 2 y
3.
1
2
3
Page 445 of 800

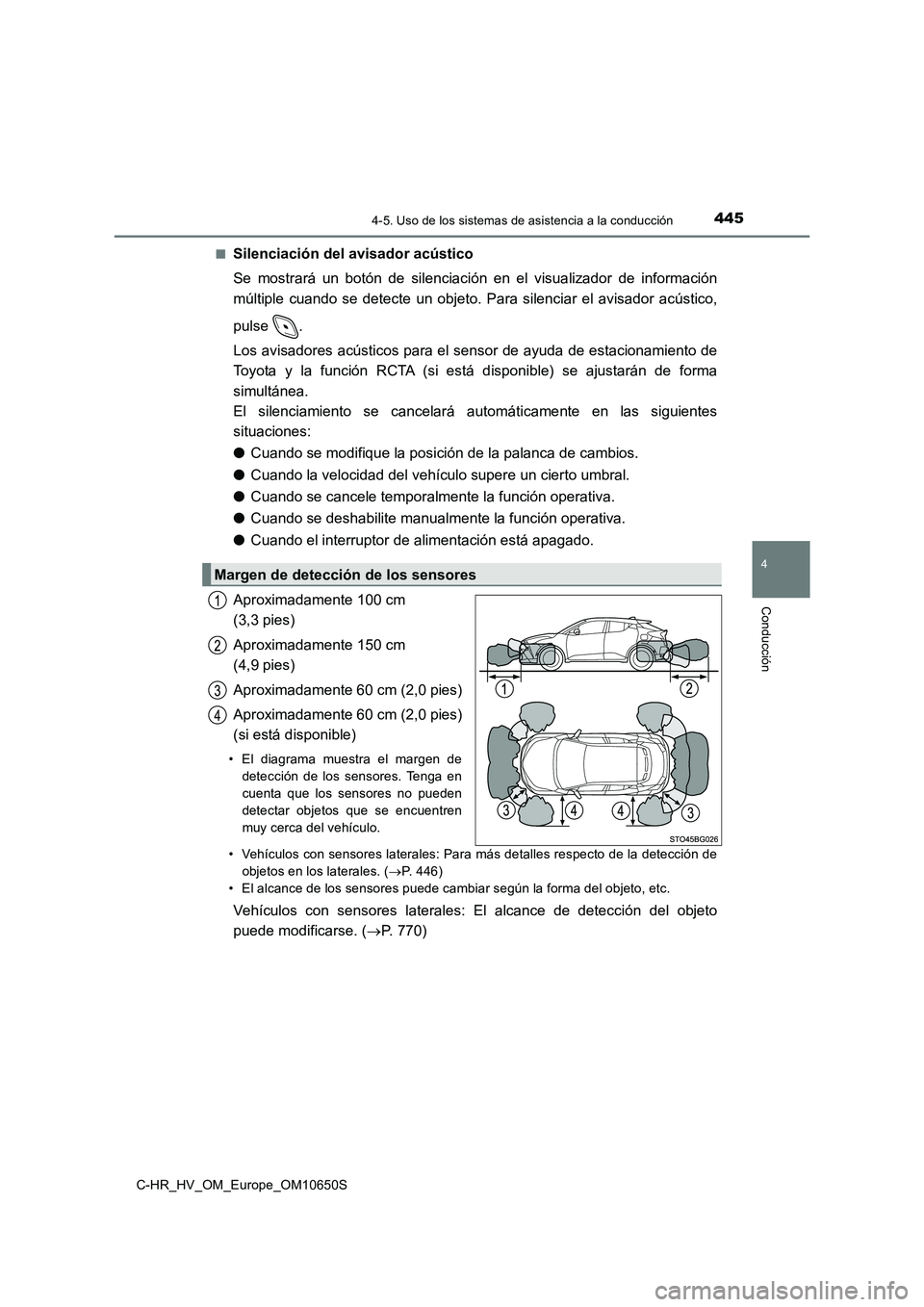

4454-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■Silenciación del avisador acústico
Se mostrará un botón de silenciación en el visualizador de información
múltiple cuando se detecte un objeto. Para silenciar el avisador acústico,
pulse .
Los avisadores acústicos para el sensor de ayuda de estacionamiento de
Toyota y la función RCTA (si está disponible) se ajustarán de forma
simultánea.
El silenciamiento se cancelará automáticamente en las siguientes
situaciones:
● Cuando se modifique la posición de la palanca de cambios.
● Cuando la velocidad del vehículo supere un cierto umbral.
● Cuando se cancele temporalmente la función operativa.
● Cuando se deshabilite manualmente la función operativa.
● Cuando el interruptor de alimentación está apagado.
Aproximadamente 100 cm
(3,3 pies)
Aproximadamente 150 cm
(4,9 pies)
Aproximadamente 60 cm (2,0 pies)
Aproximadamente 60 cm (2,0 pies)
(si está disponible)
• El diagrama muestra el margen de
detección de los sensores. Tenga en
cuenta que los sensores no pueden
detectar objetos que se encuentren
muy cerca del vehículo.
• Vehículos con sensores laterales: Para más detalles respecto de la detección de
objetos en los laterales. ( P. 446)
• El alcance de los sensores puede cambiar según la forma del objeto, etc.
Vehículos con sensores laterales: El alcance de detección del objeto
puede modificarse. ( P. 770)
Margen de detección de los sensores
Page 446 of 800

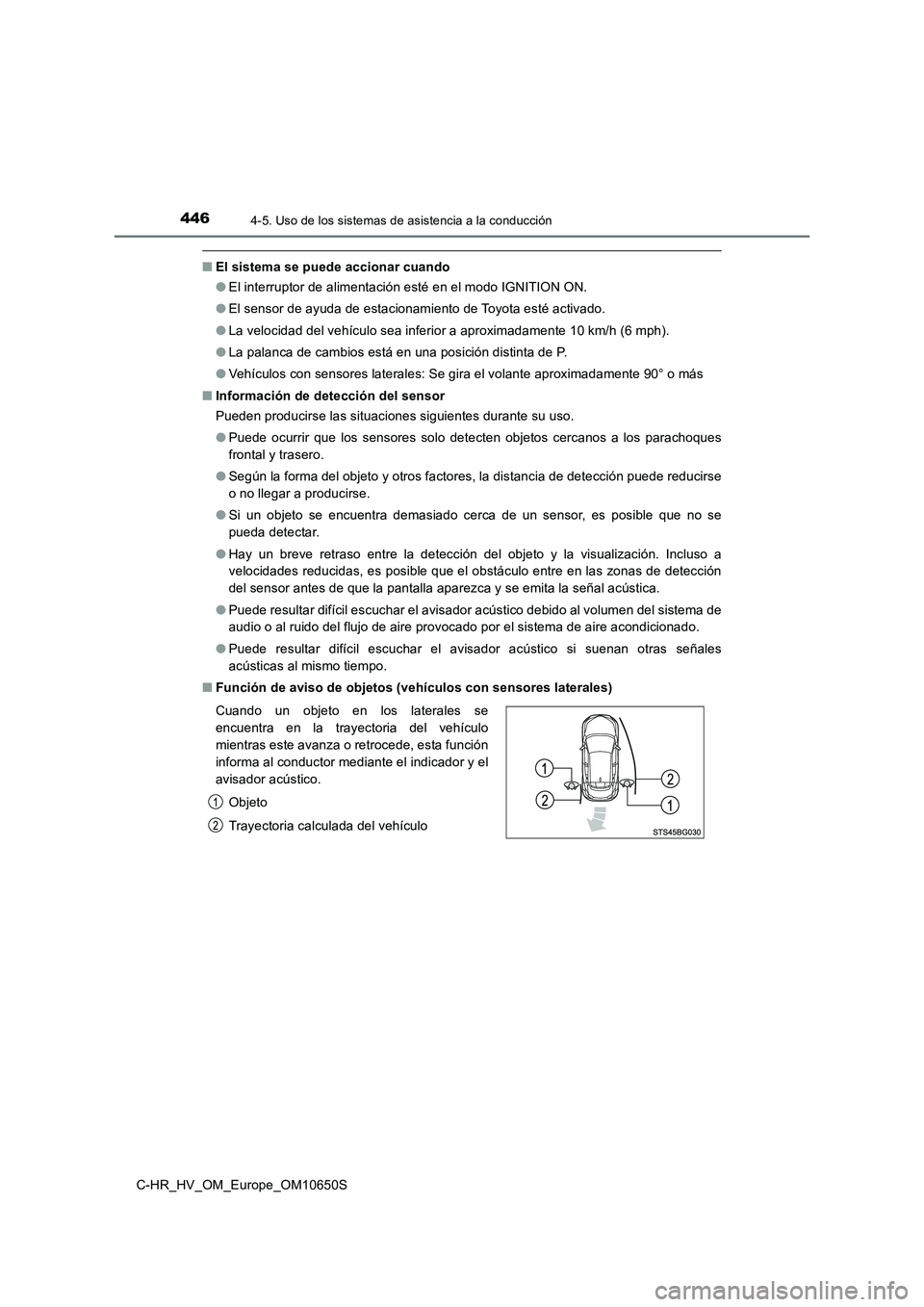

4464-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
■El sistema se puede accionar cuando
● El interruptor de alimentación esté en el modo IGNITION ON.
● El sensor de ayuda de estacionamiento de Toyota esté activado.
● La velocidad del vehículo sea inferior a aproximadamente 10 km/h (6 mph).
● La palanca de cambios está en una posición distinta de P.
● Vehículos con sensores laterales: Se gira el volante aproximadamente 90° o más
■ Información de detección del sensor
Pueden producirse las situaciones siguientes durante su uso.
● Puede ocurrir que los sensores solo detecten objetos cercanos a los parachoques
frontal y trasero.
● Según la forma del objeto y otros factores, la distancia de detección puede reducirse
o no llegar a producirse.
● Si un objeto se encuentra demasiado cerca de un sensor, es posible que no se
pueda detectar.
● Hay un breve retraso entre la detección del objeto y la visualización. Incluso a
velocidades reducidas, es posible que el obstáculo entre en las zonas de detección
del sensor antes de que la pantalla aparezca y se emita la señal acústica.
● Puede resultar difícil escuchar el avisador acústico debido al volumen del sistema de
audio o al ruido del flujo de aire provocado por el sistema de aire acondicionado.
● Puede resultar difícil escuchar el avisador acústico si suenan otras señales
acústicas al mismo tiempo.
■ Función de aviso de objetos (vehículos con sensores laterales)
Cuando un objeto en los laterales se
encuentra en la trayectoria del vehículo
mientras este avanza o retrocede, esta función
informa al conductor mediante el indicador y el
avisador acústico.
Objeto
Trayectoria calculada del vehículo
Page 447 of 800

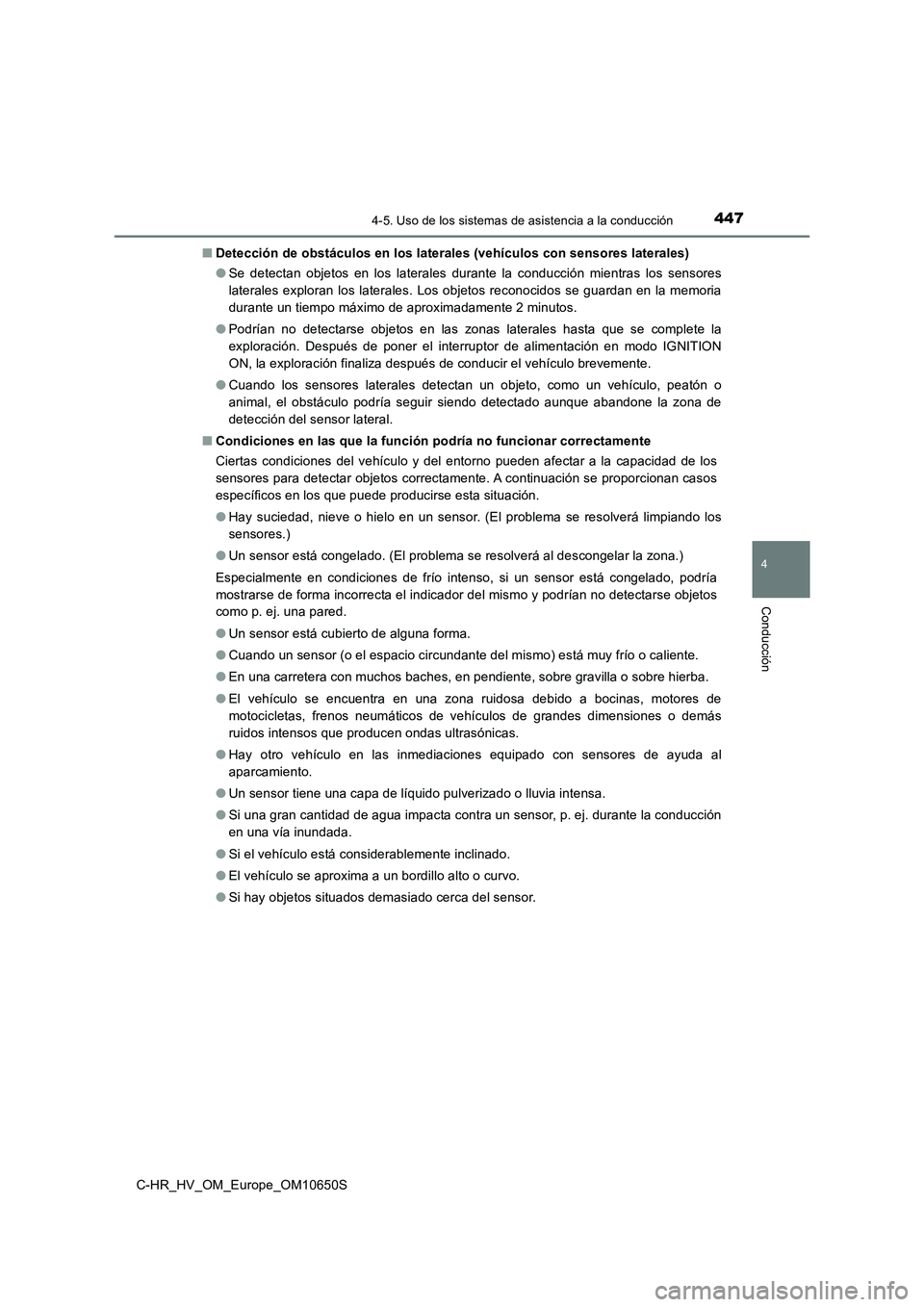

4474-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■ Detección de obstáculos en los laterales (vehículos con sensores laterales)
● Se detectan objetos en los laterales durante la conducción mientras los sensores
laterales exploran los laterales. Los objetos reconocidos se guardan en la memoria
durante un tiempo máximo de aproximadamente 2 minutos.
● Podrían no detectarse objetos en las zonas laterales hasta que se complete la
exploración. Después de poner el interruptor de alimentación en modo IGNITION
ON, la exploración finaliza después de conducir el vehículo brevemente.
● Cuando los sensores laterales detectan un objeto, como un vehículo, peatón o
animal, el obstáculo podría seguir siendo detectado aunque abandone la zona de
detección del sensor lateral.
■ Condiciones en las que la función podría no funcionar correctamente
Ciertas condiciones del vehículo y del entorno pueden afectar a la capacidad de los
sensores para detectar objetos correctamente. A continuación se proporcionan casos
específicos en los que puede producirse esta situación.
● Hay suciedad, nieve o hielo en un sensor. (El problema se resolverá limpiando los
sensores.)
● Un sensor está congelado. (El problema se resolverá al descongelar la zona.)
Especialmente en condiciones de frío intenso, si un sensor está congelado, podría
mostrarse de forma incorrecta el indicador del mismo y podrían no detectarse objetos
como p. ej. una pared.
● Un sensor está cubierto de alguna forma.
● Cuando un sensor (o el espacio circundante del mismo) está muy frío o caliente.
● En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
● El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de
motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás
ruidos intensos que producen ondas ultrasónicas.
● Hay otro vehículo en las inmediaciones equipado con sensores de ayuda al
aparcamiento.
● Un sensor tiene una capa de líquido pulverizado o lluvia intensa.
● Si una gran cantidad de agua impacta contra un sensor, p. ej. durante la conducción
en una vía inundada.
● Si el vehículo está considerablemente inclinado.
● El vehículo se aproxima a un bordillo alto o curvo.
● Si hay objetos situados demasiado cerca del sensor.

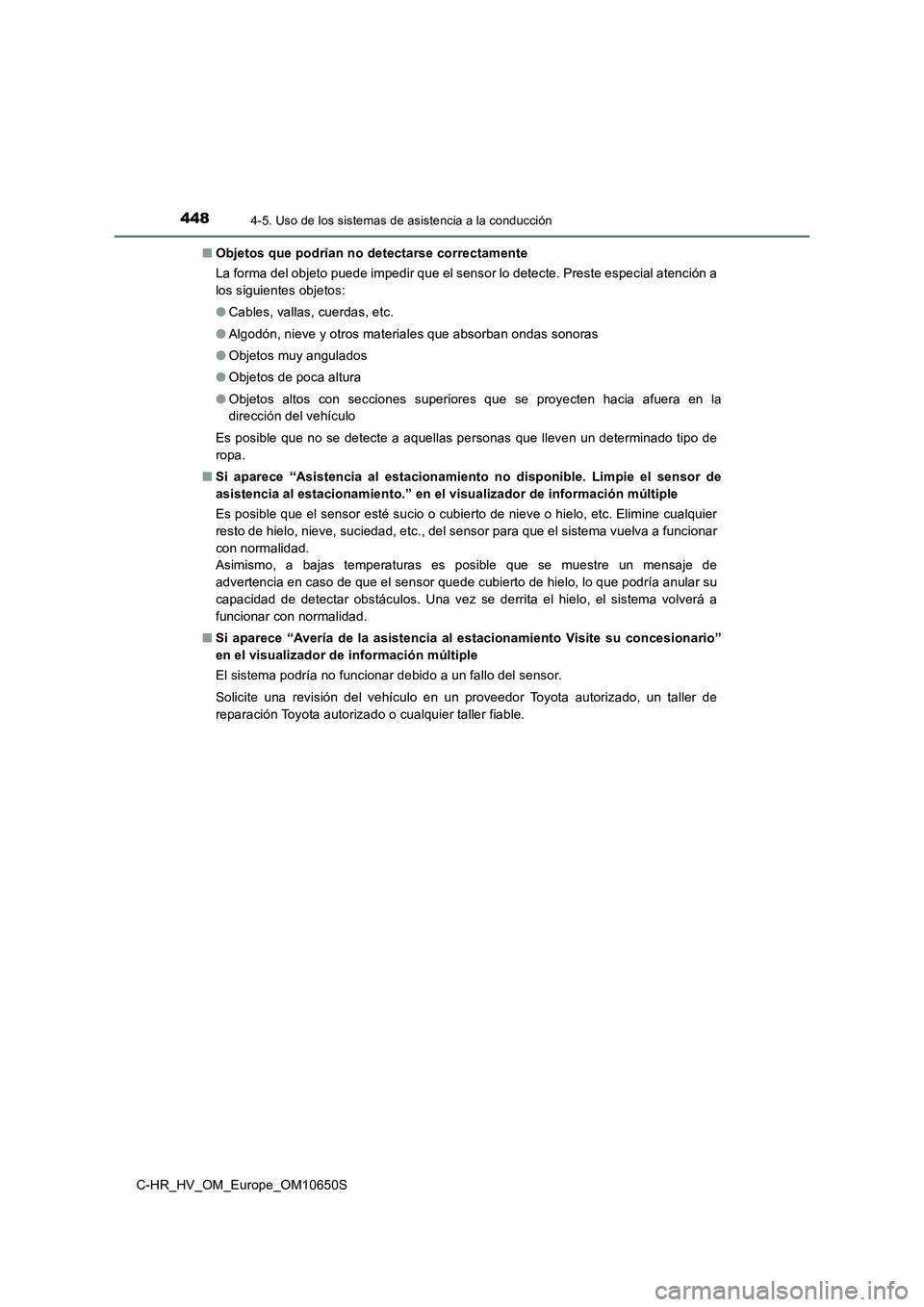

Page 448 of 800

4484-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
■ Objetos que podrían no detectarse correctamente
La forma del objeto puede impedir que el sensor lo detecte. Preste especial atención a
los siguientes objetos:
● Cables, vallas, cuerdas, etc.
● Algodón, nieve y otros materiales que absorban ondas sonoras
● Objetos muy angulados
● Objetos de poca altura
● Objetos altos con secciones superiores que se proyecten hacia afuera en la
dirección del vehículo
Es posible que no se detecte a aquellas personas que lleven un determinado tipo de
ropa.
■ Si aparece “Asistencia al estacionamiento no disponible. Limpie el sensor de
asistencia al estacionamiento.” en el visualizador de información múltiple
Es posible que el sensor esté sucio o cubierto de nieve o hielo, etc. Elimine cualquier
resto de hielo, nieve, suciedad, etc., del sensor para que el sistema vuelva a funcionar
con normalidad.
Asimismo, a bajas temperaturas es posible que se muestre un mensaje de
advertencia en caso de que el sensor quede cubierto de hielo, lo que podría anular su
capacidad de detectar obstáculos. Una vez se derrita el hielo, el sistema volverá a
funcionar con normalidad.
■ Si aparece “Avería de la asistencia al estacionamiento Visite su concesionario”
en el visualizador de información múltiple
El sistema podría no funcionar debido a un fallo del sensor.
Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.

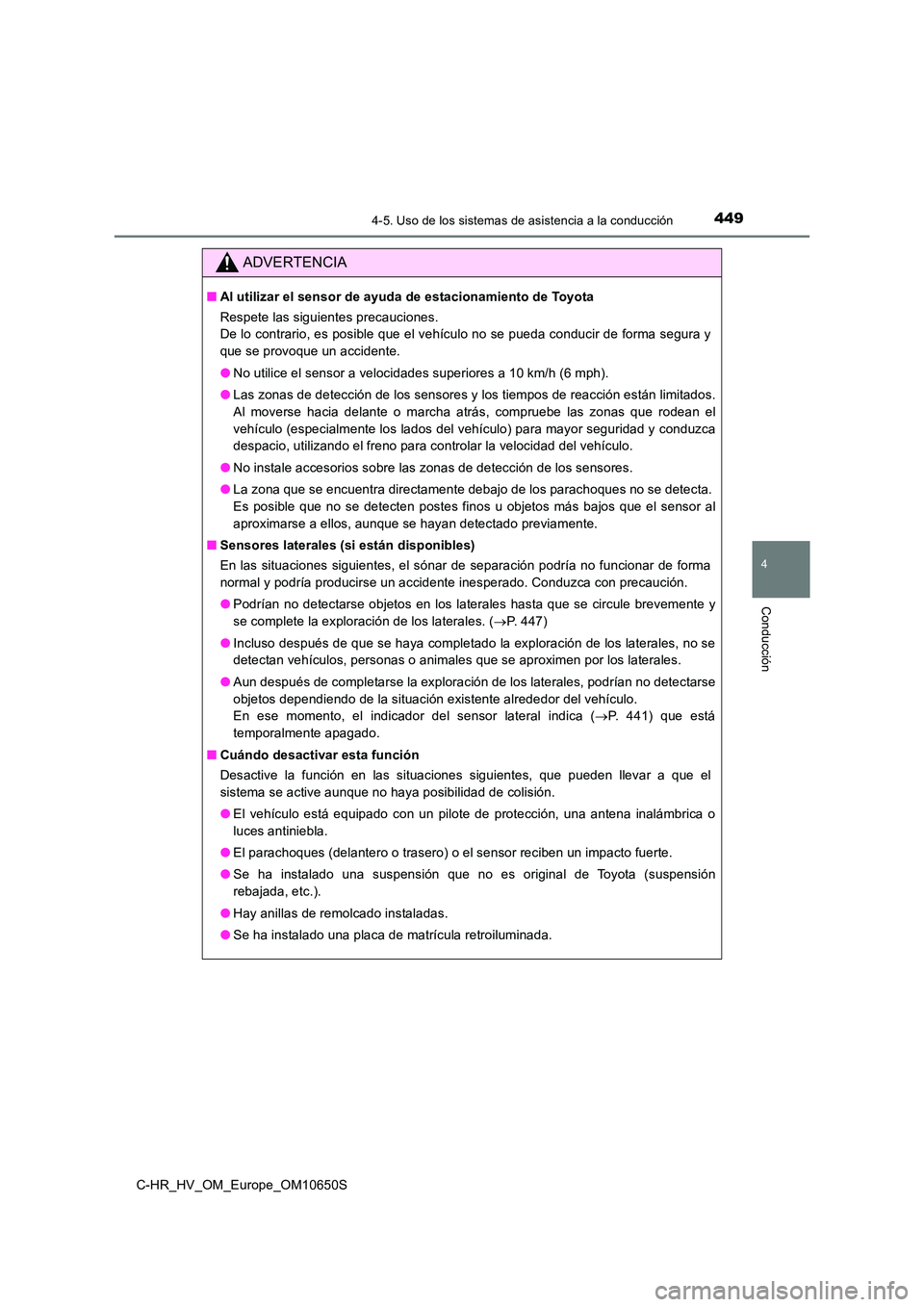

Page 449 of 800

4494-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
■Al utilizar el sensor de ayuda de estacionamiento de Toyota
Respete las siguientes precauciones.
De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y
que se provoque un accidente.
● No utilice el sensor a velocidades superiores a 10 km/h (6 mph).
● Las zonas de detección de los sensores y los tiempos de reacción están limitados.
Al moverse hacia delante o marcha atrás, compruebe las zonas que rodean el
vehículo (especialmente los lados del vehículo) para mayor seguridad y conduzca
despacio, utilizando el freno para controlar la velocidad del vehículo.
● No instale accesorios sobre las zonas de detección de los sensores.
● La zona que se encuentra directamente debajo de los parachoques no se detecta.
Es posible que no se detecten postes finos u objetos más bajos que el sensor al
aproximarse a ellos, aunque se hayan detectado previamente.
■ Sensores laterales (si están disponibles)
En las situaciones siguientes, el sónar de separación podría no funcionar de forma
normal y podría producirse un accidente inesperado. Conduzca con precaución.
● Podrían no detectarse objetos en los laterales hasta que se circule brevemente y
se complete la exploración de los laterales. ( P. 447)
● Incluso después de que se haya completado la exploración de los laterales, no se
detectan vehículos, personas o animales que se aproximen por los laterales.
● Aun después de completarse la exploración de los laterales, podrían no detectarse
objetos dependiendo de la situación existente alrededor del vehículo.
En ese momento, el indicador del sensor lateral indica ( P. 441) que está
temporalmente apagado.
■ Cuándo desactivar esta función
Desactive la función en las situaciones siguientes, que pueden llevar a que el
sistema se active aunque no haya posibilidad de colisión.
● El vehículo está equipado con un pilote de protección, una antena inalámbrica o
luces antiniebla.
● El parachoques (delantero o trasero) o el sensor reciben un impacto fuerte.
● Se ha instalado una suspensión que no es original de Toyota (suspensión
rebajada, etc.).
● Hay anillas de remolcado instaladas.
● Se ha instalado una placa de matrícula retroiluminada.

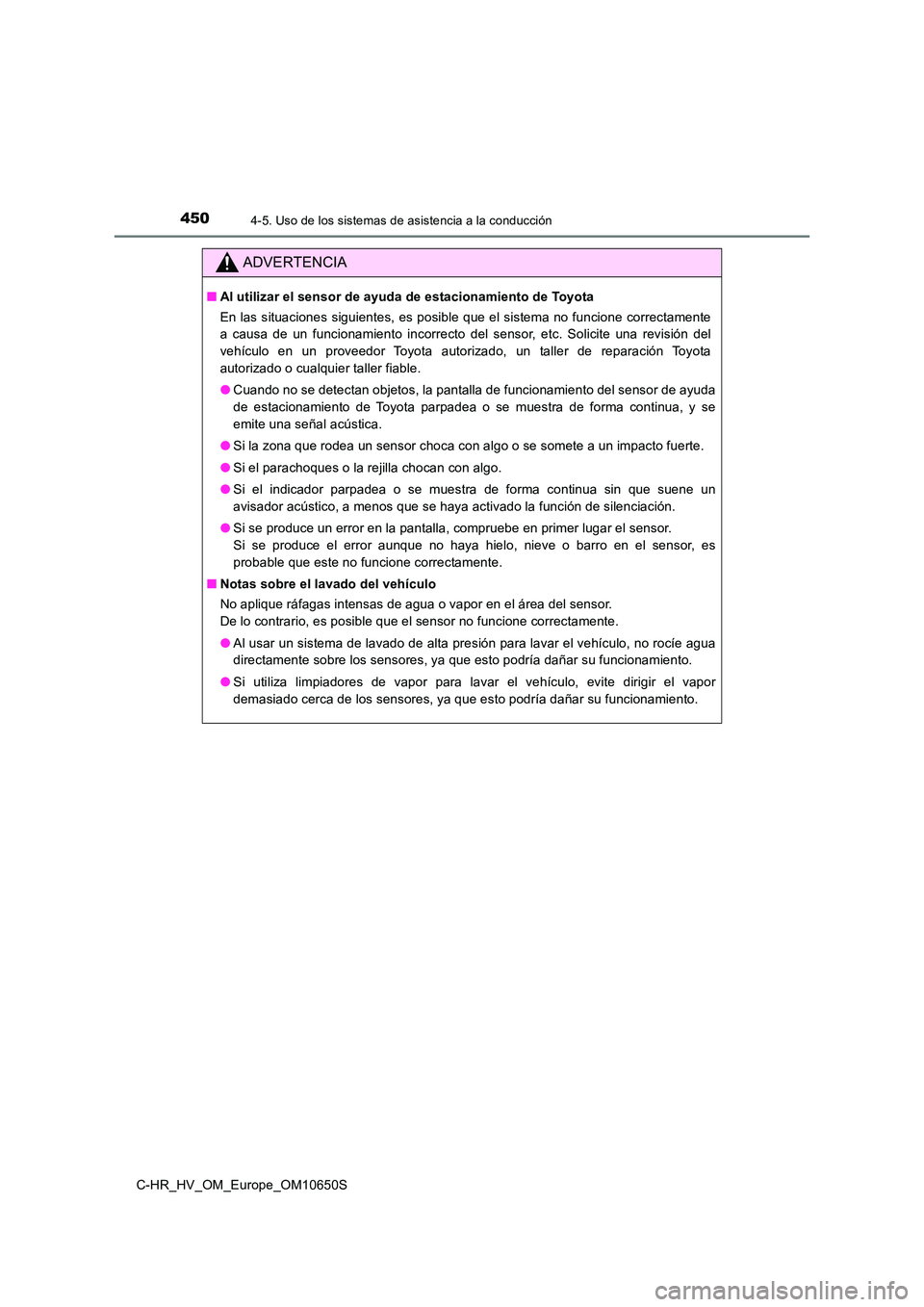

Page 450 of 800

4504-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
ADVERTENCIA
■Al utilizar el sensor de ayuda de estacionamiento de Toyota
En las situaciones siguientes, es posible que el sistema no funcione correctamente
a causa de un funcionamiento incorrecto del sensor, etc. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● Cuando no se detectan objetos, la pantalla de funcionamiento del sensor de ayuda
de estacionamiento de Toyota parpadea o se muestra de forma continua, y se
emite una señal acústica.
● Si la zona que rodea un sensor choca con algo o se somete a un impacto fuerte.
● Si el parachoques o la rejilla chocan con algo.
● Si el indicador parpadea o se muestra de forma continua sin que suene un
avisador acústico, a menos que se haya activado la función de silenciación.
● Si se produce un error en la pantalla, compruebe en primer lugar el sensor.
Si se produce el error aunque no haya hielo, nieve o barro en el sensor, es
probable que este no funcione correctamente.
■ Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor no funcione correctamente.
● Al usar un sistema de lavado de alta presión para lavar el vehículo, no rocíe agua
directamente sobre los sensores, ya que esto podría dañar su funcionamiento.
● Si utiliza limpiadores de vapor para lavar el vehículo, evite dirigir el vapor
demasiado cerca de los sensores, ya que esto podría dañar su funcionamiento.
