4094-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Parkeringen är avslutad
Detta avslutar assistansläget.
Beroende på parkeringsutrymmets skick, upprepas vägledning till start-
punkter för körning framåt och backning, såväl som den automatiska
rattvridningen när helst manövrering med flera rattvridningar behövs en-
ligt steg 3 från det att bilen börjar backa tills parkeringen är avslutad.
n
Parkering
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till bi-
len.
Tryck sedan på knappen S-
IPA en gång och kontrollera
att displayen på informa-
tionsskärmen växlar till ”Fick-
parkering”.
lLäget växlar för varje gång
du trycker på knappen S-
IPA. (
sid. 403)
l Att trycka på knappen S-
IPA får inte skärmen att
växla till ”Fickparkering”
om bilens hastighet är
minst cirka 30 km/tim.
1
OM10566SE.book Page 409 Wednesday, February 3, 2021 5:44 PM

4104-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Kör rakt fram parallellt med
vägen (eller trottoarkanten)
och håll ett avstånd på cirka
1 m från parkerade fordon.
lKör långsamt framåt.
l Systemet börjar söka efter
ett utrymme för parkering.
l När du letar efter en parke-
ringsplats kan körriktnings-
visarspaken (
sid. 246)
användas till att välja ett
parkeringsutrymme på
vänster eller höger sida.
l Tryck på S-IPA en gång för att stänga av funktionen.
l Skärmen ändras när ett parkeringsutrymme känns av.
Om en ljudsignal hörs och
stoppdisplayen (
sid. 404)
visas på displayen ska du
stanna bilen.
När växelläget ändras t ill R hörs en hög ljudsignal varefter assis-
tansen börjar.
l När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen oc h indikatorn för assistansni-
vån (
sid. 404) på displayens yta.
l Tryck på knappen S-IPA för att stänga av assistansen.
Cirka 1 m
2
3
4
OM10566SE.book Page 410 Wednesday, February 3, 2021 5:44 PM

4114-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Sätt dig i normal ställning för att backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
l Om du backar för snabbt avges en skarp ljudsignal och assis-
tansen stängs av. (
sid. 404)
l Om bilen inte kan köras in i pa rkeringsutrymmet vid första för-
söket så att manövrering med fler a rattvridningar blir nödvän-
digt, ska du fort sätta till steg .
Fortsätt till steg om flera rattvridningar inte behövs.
Om en ljudsignal hörs och
stoppdisplayen (
sid. 404)
visas på displayen ska du
stanna bilen.
För växelspaken till D, S (M20A- FXS-motor) eller B (2ZR-FXE-
motor).
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och bak-
om bilen och kör långsamt framåt medan du justerar farten med
bromspedalen.
Om en ljudsignal hörs och stoppskärmen (
sid. 404) visas på
displayen ska du stanna bilen.
Ändra växelläget till R.
5
6
12
6
7
8
9
10
OM10566SE.book Page 411 Wednesday, February 3, 2021 5:44 PM

4124-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När bilen är så gott som inne på det avsedda parkeringsutrym-
met, en hög ljudsignal hörs och stoppdisplayen visas på display-
en ska du stanna bilen.
Detta avslutar assistansläget för fickparkering.
l När du har stannat kan du själv manövrera bilen för att komma
till den avsedda parkeringsplatsen.
l Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
11
611
12
OM10566SE.book Page 412 Wednesday, February 3, 2021 5:44 PM

4134-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
nFörutsättningar för fickpa rkering med assisterat läge
l För att kunna använda assistansläget för fickparkering ska du köra lång-
samt (med en hastighet som gör att du kan stanna bilen snabbt), parallellt
med vägen (eller trottoarkanten) medan du håller att avstånd på cirka 1 m till
andra parkerade bilar.
l Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/
tim
l Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(  sid. 439) och vägledning kan inte genomföras.
l Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan fickparkering med assistans inte genomföras.
l Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte genomföras.
l Vägledningen fortsätter tills bilens hastighet motsvarar eller överskrider cir-
ka 30 km/tim, annars stängs funktionen av med knappen S-IPA.
n Inställning för trycknin g på knappen S-IPA
I följande fall kan det assisterade läget fungera under stegen för att parkera i
assisterat läge för fickparkering. I dessa fall ska du följa parkeringsanvisning-
arna enligt informationen på informationsdisplayen.
l I steg trycks knappen S-IPA in när du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen S-IPA medan bilen är i rörelse kan du
välja ”Fickparkering” och fortsätta till steg om bilen inte har stannats i
steg .
l Bilen flyttas till läget i steg utan att knappen S-IPA har tryckts in. Knap-
pen S-IPA trycks in när växelläget har ändrats till R.
1
1
2
3
OM10566SE.book Page 413 Wednesday, February 3, 2021 5:44 PM

4144-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE

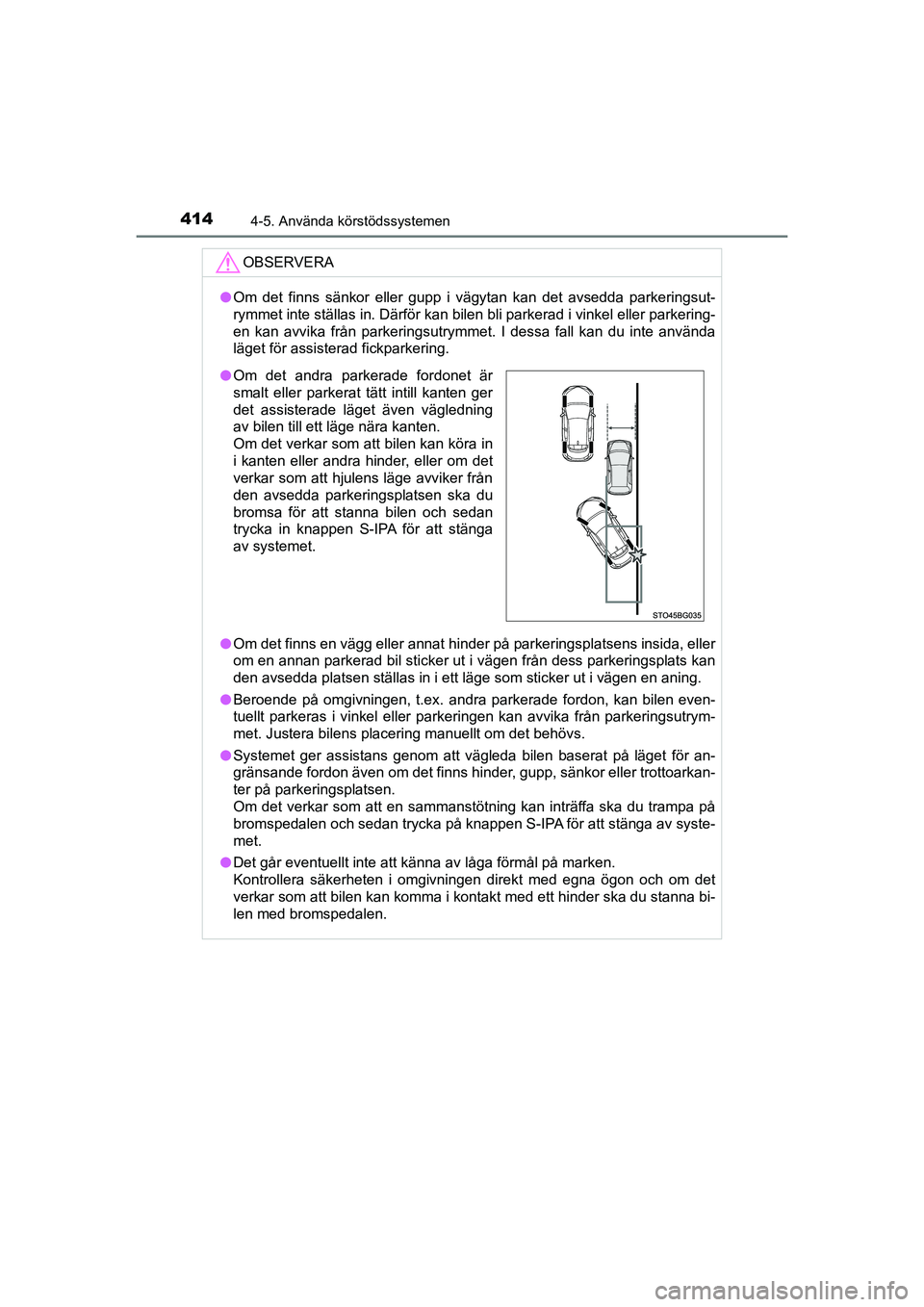

OBSERVERA
lOm det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parkering-
en kan avvika från parkeringsutrymmet. I dessa fall kan du inte använda
läget för assisterad fickparkering.
l Om det finns en vägg eller annat hinder på parkeringsplatsens insida, eller
om en annan parkerad bil sticker ut i vägen från dess parkeringsplats kan
den avsedda platsen ställas in i ett läge som sticker ut i väge\
n en aning.
l Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
l Systemet ger assistans genom att vägleda bilen baserat på läget för an-
gränsande fordon även om det finns hinder, gupp, sänkor eller trottoarkan-
ter på parkeringsplatsen.
Om det verkar som att en sammanstötning kan inträffa ska du trampa på
bromspedalen och sedan trycka på knappen S-IPA för att stänga av syste-
met.
l Det går eventuellt inte att känna av låga förmål på ma\
rken.
Kontrollera säkerheten i omgivningen direkt med egna ögon och om det
verkar som att bilen kan komma i kontakt med ett hinder ska du stanna bi-
len med bromspedalen.
lOm det andra parkerade fordonet är
smalt eller parkerat tätt intill kanten ger
det assisterade läget även vägledning
av bilen till ett läge nära kanten.
Om det verkar som att bilen kan köra in
i kanten eller andra hinder, eller om det
verkar som att hjulens läge avviker från
den avsedda parkeringsplatsen ska du
bromsa för att stanna bilen och sedan
trycka in knappen S-IPA för att stänga
av systemet.
OM10566SE.book Page 414 Wednesday, February 3, 2021 5:44 PM

4154-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Sammanfattning av funktioner
När du ska köra ut från ett fickparkerat läge ska du välja i vilken rikt-
ning som du vill köra ut. Rattassis
tans ges för att vägleda bilen till
ett läge varifrån du kan köra ut.
I växelläge P, tryck på knap-
pen S-IPA, välj assisterat lä-
ge för utkörning från fickpar-
kering och använd körrikt-
ningsvisare för att välja öns-
kad riktning.
Den automatiska rattvrid-
ningen börjar när växelläget
ändras enligt systemets väg-
ledning.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från du kan köra ut.
Beroende på parkeringsplatsens utformning upprepas vägledningen till
startpunkter för att köra framåt och backa och den automatiska rattvrid-
ningen varje gång manövrering med flera rattvridningar är nödvändigt
från det att den automatiska rattvridningen börjar i steg till bilen kom-
mer till ett läge varifrån du kan köra ut.
Köra ut från fickparkerat läge (avsluta assisterat läge för fickpar-
kering)
OM10566SE.book Page 415 Wednesday, February 3, 2021 5:44 PM

4164-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn
Använda assisterat läge för utkörning från fickparkering
I växelläge P, tryck på knap-
pen S-IPA och kontrollera att
displayen på informationsdis-
playen växlar till ”Lämna fick-
parkering”.
Använd körriktningsvisarspaken (
sid. 246) för att välja om du
vill parkera till vänster eller höger.
Om det finns hinder i riktningen som bilen ska köra ut bedömer syste-
met att det inte är möjligt att köra ut, varefter assistansen stängs av.
Om växelläget ändras till R (eller D) enligt anv isningsdisplayen
på skärmen (
sid. 404), hörs en hög ljudsignal varpå assistan-
sen börjar.
Steg och framåt gäller tillfällen när anvisningsdisplayen visar ”Backa”
när körriktningsvisaren har tryckts till en riktning för utkörning.
l När den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen oc h indikatorn för assistansni-
vån (
sid. 404) på displayens yta.
l Tryck på knappen S-IPA för att stänga av assistansen.
1
2
3
4
OM10566SE.book Page 416 Wednesday, February 3, 2021 5:44 PM

4174-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
l Om du backar för snabbt avges en skarp ljudsignal och assis-
tansen stängs av. (
sid. 404)
Om en ljudsignal hörs och
stoppdisplayen
(
sid. 404) visas på display-
en ska du stanna bilen.
För växelspaken till D, S (M20A- FXS-motor) eller B (2ZR-FXE-
motor).
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och bak-
om bilen och kör långsamt framåt medan du justerar farten med
bromspedalen.
l Om utkörning inte kan genomföras vid första försöket och ma-
növrering med flera rattvridningar blir nödvändig, fortsätt till
steg .
l Fortsätt till steg om flera rattvridningar inte behövs.
Om en ljudsignal hörs och
stoppdisplayen
(
sid. 404) visas på display-
en ska du stanna bilen.
4
5
6
7
8
14
8
OM10566SE.book Page 417 Wednesday, February 3, 2021 5:44 PM

4184-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Ändra växelläget till R.
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
Om en ljudsignal hörs och
stoppdisplayen
(
sid. 404) visas på display-
en ska du stanna bilen.
För växelspaken till D, S (M20A- FXS-motor) eller B (2ZR-FXE-
motor).
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och bak-
om bilen och kör långsamt framåt medan du justerar farten med
bromspedalen.
Om bilen har nästan kommit
till utkörningspunkten hörs en
hög ljudsignal och assistan-
sen upphör. Från det läget
ska du fatta tag i ratten och
köra framåt.
9
10
510
11
12
13
14
OM10566SE.book Page 418 Wednesday, February 3, 2021 5:44 PM
