3894-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Situationer när den intelligenta au tobromsen (statiska föremål) eventu-
ellt aktiveras även om ingen sannolikhet för kollision föreligger.
I vissa situationer, som följande, kan den intelligenta autobromsen eventuellt
aktiveras även om ingen sannolikhet för kollision föreligger.
l Bilens omgivning
• Vid körning mot en banderoll eller flagga, lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, vägbom och parkeringsplatser)\
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en tunnel eller på en bro av järn
• Vid fickparkering
• När det finns spår eller hål i vägens yta
• Vid körning på metallunderlag (galler), som t.ex. används fö\
r diken
• Vid körning på en brant sluttning
• Om en sensor träffas av en stor vattenmängd, t.ex. vid körning på en översvämmad väg
• Vid körning på smal väg
• Vid körning på en grusväg eller i ett
område med högt gräs
OM10566SE.book Page 389 Wednesday, February 3, 2021 5:44 PM

3904-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEl
Väder
• Om en sensor är täckt med is, snö, smuts eller liknande (systemet å\
ter-
går till normalt skick när detta har avlägsnats)
• Om en sensor träffas av kraftigt regn eller vatten
• Vid körning i ostadigt väder, t.ex. dimma, snö eller sandstorm
• I starkt blåst
l Andra källor för ultrasoniska vågor
• När signalhorn, fordonsdetektorer, motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst registre- ringsskylt (särskilt om den är självlysande), dimljus, skärmskydd eller
trådlös antenn är installerad nära en sensor
l Förändringar i bilens ställning
• Om bilen lutar starkt
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om en sensor har lackerats eller täckts av en dekal, etc
OM10566SE.book Page 390 Wednesday, February 3, 2021 5:44 PM

3914-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Situationer när den intelligenta au tobromsen (statiska föremål) eventu-
ellt inte fungerar på rätt sätt
I vissa situationer, som följande, fungerar den här funktionen inte alltid på rätt
sätt.
l Väder
• Om en sensor är täckt med is, snö, smuts eller liknande (systemet å\
ter-
går till normalt skick när detta har avlägsnats)
• Om en sensor träffas av kraftigt regn eller vatten
• Vid körning i ostadigt väder, t.ex. dimma, snö eller sandstorm
• Om sensorn har fryst (När sensorn tinar återgår systemet till normal funk- tion)
l Bilens omgivning
• Om ett föremål som inte kan detekteras befinner sig mellan bilen och ett
detekterat föremål.
• Om ett föremål, som ett fordon, en motorcykel, cykel eller fotgängare svänger in framför bilen eller springer ut från sidan av bilen
• Bilen närmar sig en hög eller böjd kantsten.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Om föremål kommer för nära sensorn. • När en sensor eller ytan runt en sen- sor är mycket het eller kall
• I starkt blåst
OM10566SE.book Page 391 Wednesday, February 3, 2021 5:44 PM

3924-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEl
Andra källor för ultrasoniska vågor
• När signalhorn, fordonsdetektorer, motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig nära bilen.
• Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst registre- ringsskylt (särskilt om den är självlysande), dimljus, skärmskydd eller
trådlös antenn är installerad nära en sensor
l Förändringar i bilens ställning
• Om bilen lutar starkt
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om utrustning som kan skymma en sensor monteras, t.ex. stötfångar-
skydd (extra list etc.) cykelhållare eller snöplog
• Om hjulupphängningen har anpassats, eller om hjul av annan storlek än den angivna storleken har monterats
• Om en sensor har lackerats eller täckts av en dekal, etc
• Om bilen körs med växelspaken i N
VA R N I N G
n Se till att den intelligenta autobromsen kan fungera korrekt
Observera dessa säkerhetsåtgärder beträffande sensorerna (
sid. 359).
I annat fall fungerar en sensor eventuellt inte på rätt sätt, vilke\
t kan orsaka
en olycka.
l Sensorerna får inte anpassas, tas isär eller lackeras.
l Byt inte ut en sensor mot annat än en originaldel.
l Utsätt inte sensorn eller den omgivande ytan för hårda stöta\
r.
l Skada inte sensorerna och håll dem alltid rena.
l Om ytan kring en radarsensor utsätts för en stöt kommer systemet eventu-
ellt inte att aktiveras på rätt sätt på grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
n Hantering av hjulupphängningen
Gör inga anpassningar av hjulupphängningen. Om bilens höjd eller lutning
ändras kan sensorerna hindras från att känna av föremål på rätt sätt vilket
kan försätta systemet ur funktion, eller det kan aktiveras i onödan.
OM10566SE.book Page 392 Wednesday, February 3, 2021 5:44 PM

3934-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nOm den intelligenta autobromsen (s tatiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
Skulle den intelligenta autobromsen (statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs bromsregleringen av efter cirka 2 se-
kunder vilket ger dig möjlighet att fortsätta framåt och lämna\
området.
Bromsregleringen kan också stängas av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att bromsregleringen stängts av så att
du kan köra framåt och lämna området.
n När du tvättar bilen
Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka en funktionsstörning i sensorn.
l Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten un-
der högt tryck eftersom det kan orsaka en funktionsstörning i en s\
ensor.
l Rikta inte ånga för nära sensorerna om du tvättar bilen med ånga, efter-
som det kan orsaka funktionsstörning i en sensor.
n När aktivera/inaktivera den intelligenta autobromsen
I följande situationer ska den intelligenta autobromsen inaktiveras, eftersom
systemet kan fortsätta att vara aktivt även om ingen sannolikhet för kollision
föreligger.
l Vid kontroll av bilen med chassidynamometer eller liknande
l När bilen lastas ombord en båt, truck eller annat transportmedel
l Om hjulupphängningen har anpassats, eller om hjul av annan storlek än
den angivna storleken har monterats
l Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
l Om utrustning som kan skymma en sensor monteras, t.ex. bogseringsög-
la, stötfångarskydd (extra list etc.) cykelhållare eller snöplog
l I en automatisk biltvätt
OM10566SE.book Page 393 Wednesday, February 3, 2021 5:44 PM

3944-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Intelligent autobroms
(korsande trafik bakom bilen)

Den här funktionen aktiveras i situationer, som följande, om ett fordon
detekteras i bilens färdriktning.
nEtt fordon närmar sig medan bilen backas och bromspedalen
är inte nedtrampad, eller trampas ned sent
sid. 353
: I förekommande fall
Om en bakre radarsensor detekterar ett fordon som närmar sig
från höger eller vänster bakom bilen och systemet bedömer att
sannolikheten för en kollision är hög utför den här funktionen
bromsreglering för att minska sannolikheten av en sammanstöt-
ning med fordonet som närmar sig.
Exempel på systemets funktion
Sensortyper
OM10566SE.book Page 394 Wednesday, February 3, 2021 5:44 PM

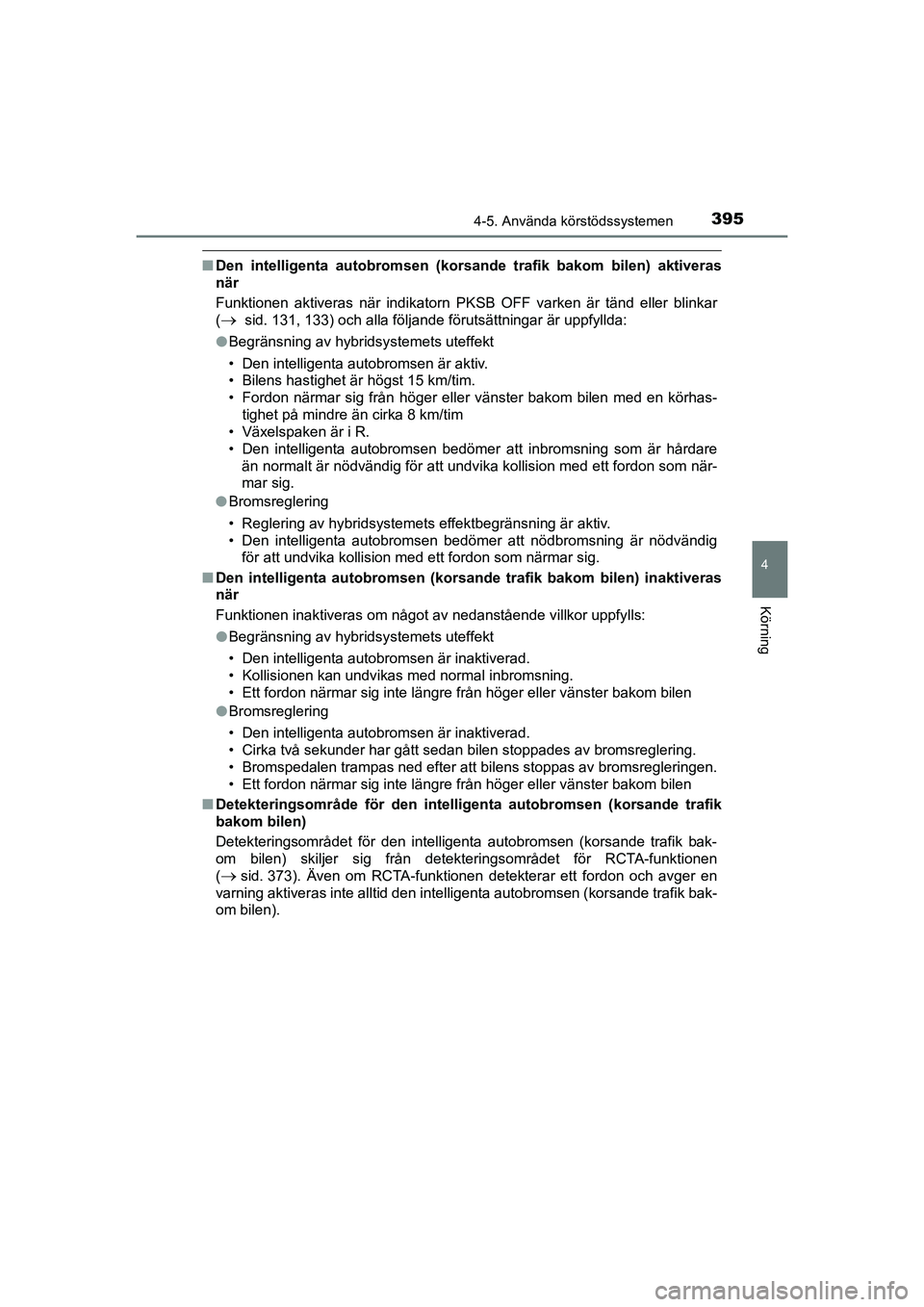

3954-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
nDen intelligenta autobromsen (korsan de trafik bakom bilen) aktiveras
när
Funktionen aktiveras när indikatorn PKSB OFF varken är tänd eller blinkar
(
sid. 131, 133) och alla följande förutsättningar är uppfyllda:
l Begränsning av hybridsystemets uteffekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Fordon närmar sig från höger eller vänster bakom bilen med en\
körhas-
tighet på mindre än cirka 8 km/tim
• Växelspaken är i R.
• Den intelligenta autobromsen bedömer att inbromsning som är hårdare
än normalt är nödvändig för att undvika kollision med ett fordon som när-
mar sig.
l Bromsreglering
• Reglering av hybridsystemets effektbegränsning är aktiv.
• Den intelligenta autobromsen bedömer att nödbromsning är nödvändig
för att undvika kollision med ett fordon som närmar sig.
n Den intelligenta autobromsen (korsan de trafik bakom bilen) inaktiveras
när
Funktionen inaktiveras om något av nedanstående villkor uppfylls:
l Begränsning av hybridsystemets uteffekt
• Den intelligenta autobromsen är inaktiverad.
• Kollisionen kan undvikas med normal inbromsning.
• Ett fordon närmar sig inte längre från höger eller vänster bakom bilen
l Bromsreglering
• Den intelligenta autobromsen är inaktiverad.
• Cirka två sekunder har gått sedan bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att bilens stoppas av bromsregleringen.
• Ett fordon närmar sig inte längre från höger eller vänster bakom bilen
n Detekteringsområde för den intellig enta autobromsen (korsande trafik
bakom bilen)
Detekteringsområdet för den intelligenta autobromsen (korsande trafik bak-
om bilen) skiljer sig från detekteringsområdet för RCTA-funktionen
(
sid. 373). Även om RCTA-funktionen detekterar ett fordon och avger en
varning aktiveras inte alltid den intelligenta autobromsen (korsande trafik bak-
om bilen).
OM10566SE.book Page 395 Wednesday, February 3, 2021 5:44 PM

3964-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn
Förhållanden när den intelligenta autobromsen (korsande trafik bakom
bilen) inte detekterar ett fordon
Den intelligenta autobromsen (korsande trafik bakom bilen) är inte avsedd att
detektera följande fordonstyper och/eller föremål:
l Fordon som närmar sig rakt bakifrån
l Fordon som backar in i en parkeringsplats bredvid din bil
l Fordon som plötsligt accelererar eller bromsar in nära din bil
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lSmå motorcyklar, cyklar, fotgängare, etc.*
lFordon som kör bort från din bil
l Fordon som närmar sig från parke ringsplatser bredvid din bil
*
lFöremål som är extremt nära en radarsensor*
lFordon som närmar sig från höger eller vänster bakom bilen med en kör-
hastighet av under cirka 8 km/tim
l Fordon som närmar sig från höger eller vänster bakom bilen med en kör-
hastighet av över cirka 28 km/tim
*: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
l
Fordon som sensorerna inte kan känna
av på grund av hinder
OM10566SE.book Page 396 Wednesday, February 3, 2021 5:44 PM

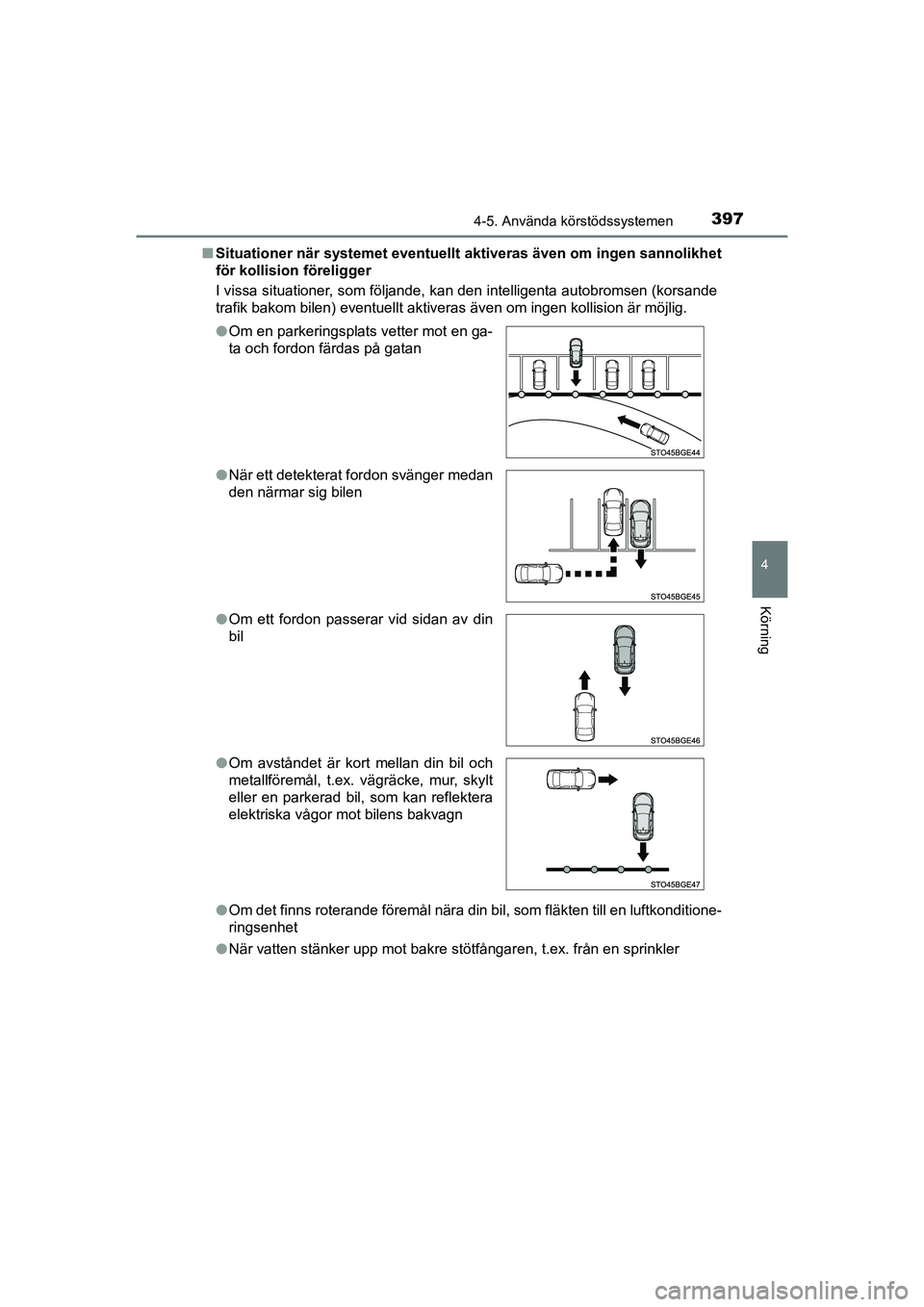

3974-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Situationer när systemet eventuellt aktiveras även om ingen sannolikhet
för kollision föreligger
I vissa situationer, som följande, kan den intelligenta autobromsen (korsande
trafik bakom bilen) eventuellt aktiveras även om ingen kollision ä\
r möjlig.
l Om det finns roterande föremål nära din bil, som fläkten till en luftkonditione-
ringsenhet
l När vatten stänker upp mot bakre stötfångaren, t.ex. från en sprinkler
l
Om en parkeringsplats vetter mot en ga-
ta och fordon färdas på gatan
l När ett detekterat fordon svänger medan
den närmar sig bilen
l Om ett fordon passerar vid sidan av din
bil
l Om avståndet är kort mellan din bil och
metallföremål, t.ex. vägräcke, mur, skylt
eller en parkerad bil, som kan reflektera
elektriska vågor mot bilens bakvagn
OM10566SE.book Page 397 Wednesday, February 3, 2021 5:44 PM

3984-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn
Situationer när den intelligenta auto bromsen (korsande trafik bakom bi-
len) eventuellt inte fungerar på rätt sätt
I vissa situationer, som följande, detekterar radarsensorerna inte alltid före-
mål och funktionen kommer eventuellt inte att fungera på rätt s\
ätt
l Stillastående föremål
l När en sensor eller ytan runt en sensor är mycket het eller kall
l Om bakre stötfångaren är täckt med lera, snö, is, etc.
l Om det regnar kraftigt eller vatten kastas upp på bilen
l När radarsensorns detektionsområde skyms av ett närbeläget fordon
l Om bilen lutar starkt
l Om utrustning som kan skymma en sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.) cykelhållare eller snöplog
l Om hjulupphängningen har anpassats, eller om hjul av annan storlek än
den angivna storleken har monterats
l Om främre delen av bilen höjs eller sänks på grund av lasten\
i bilen
l Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst registrerings-
skylt (särskilt om den är självlysande), dimljus, skärmskydd eller trådlös an-
tenn är installerad nära en radarsensor
l Om riktningen för en radarsensor har ändrats
l Om flera fordon närmar sig med endast ett kort utrymme mellan dem
l Om ett fordon snabbt närmar sig bakifrån
OM10566SE.book Page 398 Wednesday, February 3, 2021 5:44 PM
