4194-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

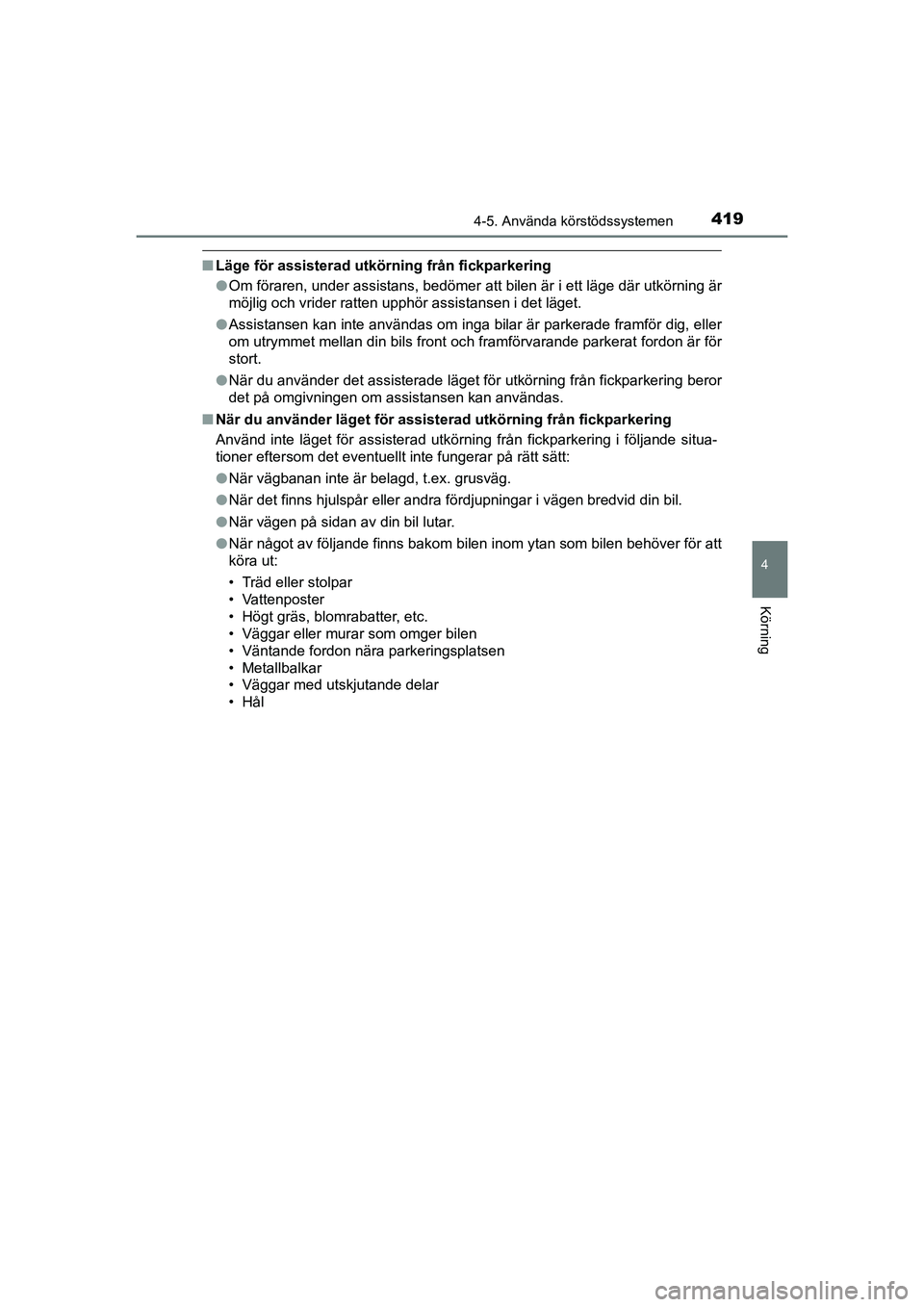

nLäge för assisterad utkörn ing från fickparkering
l Om föraren, under assistans, bedömer att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör assistansen i det läget.
l Assistansen kan inte användas om inga bilar är parkerade framför dig, eller
om utrymmet mellan din bils front oc h framförvarande parkerat fordon är för
stort.
l När du använder det assisterade läget för utkörning från fickparkering beror
det på omgivningen om assistansen kan användas.
n När du använder läget för assisterad utkörning från fi\
ckparkering
Använd inte läget för assisterad utkörning från fickparkering i följande situa-
tioner eftersom det eventuellt inte fungerar på rätt sätt:
lNär vägbanan inte är belagd, t.ex. grusväg.
l När det finns hjulspår eller andra fördjupningar i vägen bre\
dvid din bil.
l När vägen på sidan av din bil lutar.
l När något av följande finns bakom bilen inom ytan som bilen behöver för att
köra ut:
• Träd eller stolpar
• Vattenposter
• Högt gräs, blomrabatter, etc.
• Väggar eller murar som omger bilen
• Väntande fordon nära parkeringsplatsen
• Metallbalkar
• Väggar med utskjutande delar
•Hål
OM10566SE.book Page 419 Wednesday, February 3, 2021 5:44 PM

4204-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nNär du använder läget för assisterad utkörning fr ån fickparkering
Kör försiktigt i följande situation eftersom sidosensorerna inte alltid kan kän-
na av föremål, vilket kan leda till en olycka.
OBSERVERA
l Använd inte assisterat läge för utkörning från fickparkering annat än när
du lämnar en fickparkeringsplats.
Om assistansen startas oavsiktligt ska du trampa på bromspedalen och
stanna bilen. Tryck sedan på knappen S-IPA för att stänga av assistansen.
l Sensorernas avkänningsområde ( sid. 364) är begränsat. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma att köra in i ett hinder ska du stanna bilen med broms-
pedalen.
l Det går eventuellt inte att känna av låga förmål på marken. Kontrollera sä-
kerheten i omgivningen direkt med egna ögon och om det verkar som att
bilen kan komma i kontakt med ett hinder ska du stanna bilen med broms-
pedalen.
l Kontrollera säkerheten i omgivningen direkt med egna ögon när du kör till
ett läge från vilket du kan köra ut.
När ett föremål befinner sig i ett område
som ligger utanför sidosensorernas av-
känningsområde.
Föremål
OM10566SE.book Page 420 Wednesday, February 3, 2021 5:44 PM

4214-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn
Sammanfattning av funktioner
Stanna så att mitten på den avse
dda parkeringsplatsen visas näs-
tan i rät vinkel till bilen. Om utrymmet kan kännas av kan vägled-
ningen framåt användas. Beroende på parkeringsutrymmet och an-
dra förutsättningar lämnas även assistans med fler rattvridningar
vid behov.
Stanna så att mitten på den
avsedda parkeringsplatsen vi-
sas nästan i rät vinkel till bi-
len. Tryck sedan 2 gånger på
knappen S-IPA för att välja lä-
get för assisterad vinkelrät
parkering.
Den automatiska rattvrid-
ningsfunktionen startar när
bilen kommer i rörelse.
Ett ljud hörs och en display
visas för att uppmärksamma
dig när bilen når läget vari-
från backning börjar.
Om parkeringsutrymmet som
känns av är trångt eller vägen
(avståndet till kanten av vägen
från parkeringsutrymmet) är
smal, eller om det finns hinder
framför bilen lämnas ingen väg-
ledning.
Parkeringen är avslutad.
Detta avslutar assistansläget.
Beroende på parkeringsutrymmets skick, upprepas vägledning till start-
punkter för körning framåt och backning, såväl som den automatiska
rattvridningen när helst manövreri ng med flera rattvridningar behövs en-
ligt steg från det att bilen börjar backa tills parkeringen är avslutad.
Parkering bredvid andra fordon (läge för assisterad vinkelrät
parkering)
OM10566SE.book Page 421 Wednesday, February 3, 2021 5:44 PM

4224-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn
Parkering
Stanna så att mitten på den
avsedda parkeringsplatsen
visas nästan i rät vinkel till bi-
len. Tryck sedan på knappen
S-IPA två gånger och kontrol-
lera att displa yen på informa-
tionsskärmen växlar till
”Backa in, parkera”.
l Gör en visuell kontroll av
området i pilens riktning
som indikerar riktningen
för den automatiska ratt-
vridningen och den avsed-
da parkeringsplatsen på
displayen.
l Läget växlar för varje gång
du trycker på knappen
S-IPA. (
sid. 403)
l Om växelspaken inte är i D (M20A-FXS-motor) eller B (2ZR-
FXE-motor), eller när bilens hastighet har känts av, får en
tryckning på knappen S-IPA inte skärmen att växla till display-
en ”Backa in, parkera”.
l Körriktningsvisarspaken (
sid. 246) kan användas för att väl-
ja om du vill parkera t ill vänster eller höger.
l Systemet kan inte användas om parkeringsplatsen är trång el-
ler om det inte finns tillräcklig yta där assistansen kan fungera.
Se anvisningarna om att använda en annan parkeringsplats
som visas på informationsdisplayen.
Cirka 1 m
1
OM10566SE.book Page 422 Wednesday, February 3, 2021 5:44 PM

4234-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Sätt dig i normal körställ-
ning, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i om-
rådet framför och bakom bi-
len och kör långsamt framåt
medan du justerar farten
med bromspedalen.
När detta är utfört hörs ett
högt pipljud och en indikator
tänds på instrumentet samti-
digt varefter den assisterade
styrningen börjar.
lNär den automatiska rattvridningen börjar visas displayen för
den automatiska rattvridningen oc h indikatorn för assistansni-
vån (
sid. 404) på displayens yta.
l Tryck på knappen S-IPA för att stänga av assistansen.
l Om bilens hastighet är för hög avges ett skarpt pipljud och as-
sistansen stängs av. (
sid. 404)
l Om utrymmet visar sig vara all tför trångt efter att assistansen
har börjat avges ett skarpt pip ljud och assistansen stängs av.
Om en ljudsignal hörs och
stoppdisplayen (
sid. 404)
visas på displayen ska du
stanna bilen.
2
3
OM10566SE.book Page 423 Wednesday, February 3, 2021 5:44 PM

4244-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Ändra växelläget till R.
Sätt dig i normal ställning för att backa bilen, vila händerna lätt på
ratten utan att trycka på den, kontrollera säkerheten i området
bakom och runt omkring bilen, se till att det inte finns något hin-
der i parkeringsutrymmet och backa långsamt medan du justerar
farten med bromspedalen.
l Om bilen inte kan köras in i pa rkeringsutrymmet vid första för-
söket så att manövrering med fler a rattvridningar blir nödvän-
digt, ska du fort sätta till steg .
l Fortsätt till steg om flera rattvridningar inte behövs.
Om en ljudsignal hörs och
stoppdisplayen (
sid. 404)
visas på displayen ska du
stanna bilen.
För växelspaken till D, S (M20A- FXS-motor) eller B (2ZR-FXE-
motor).
Ändra växelläget till P om du vill avsluta assistansen i det nuvarande lä-
get.
Sätt dig i normal körställning, vila händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i området framför och bak-
om bilen och kör långsamt framåt medan du justerar farten med
bromspedalen.
4
5
6
12
6
7
8
OM10566SE.book Page 424 Wednesday, February 3, 2021 5:44 PM

4254-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Om en ljudsignal hörs och
stoppdisplayen (
sid. 404)
visas på displayen ska du
stanna bilen.
Ändra växelläget till R.
Sätt dig i normal körställning för att backa bilen, vila händerna lätt
på ratten utan att trycka på de n, kontrollera säkerheten i området
bakom och runt omkring bilen och backa långsamt medan du
justerar farten med bromspedalen.
Beroende på parkeringsutrymmet kan steg till behöva upprepas.
När bilen är så gott som inne på det avsedda parkeringsutrym-
met avges en hög ljudsignal och stoppskärmen visas på display-
en (
sid. 404), ska du stanna bilen.
Detta avslutar assistansläget för vinkelrät parkring.
l Som säkerhetsåtgärd hörs summertonen lågt innan bilen helt
har kommit in på parkeringsutrymmet. Funktionen stängs ock-
så av vid den tidpunkten. Håll hårt i ratten och backa långsamt
medan du justerar hastighet en med bromspedalen för att nå
det avsedda parkeringsutrymmet.
l Var noga med att kontrollera området framför och bakom bilen
direkt med egna ögon och m ed backspeglarna medan du
backar.
9
10
11
611
12
OM10566SE.book Page 425 Wednesday, February 3, 2021 5:44 PM

4264-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
nFörutsättningar för assisterad vinkelrät parkering
lKör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt. Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot bilen, tryck sedan på knappen S-IPA.
l Funktionen kan inte användas om bilens hastighet är högre än cirka
30 km/tim
l Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
(  sid. 439), och vägl edning kan inte genomföras.
l Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan assisterad vinkelrät parkering inte genomföras.
l Om det inte går att känna av omgivningen kring parkeringsutrymmet kan as-
sisterad vinkelrät parkering inte genomföras.
n Goda råd för assisterad vinkelrät parkering lOm det inte finns det tillräckliga utrym-
met som krävs framför bilen för att par-
keringen går det eventuellt inte att nå
parkeringsutrymmet.
Avsedd parkeringsplats
Vägg
Lämna ett utrymme på cirka 1 m från
parkerade fordon och närma dig det
avsedda parkeringsutrymmet. Om ut-
rymmet mellan din bil och andra par-
kerade bilar är för stort kan de främre
och bakre sidosensorerna eventuellt
inte känna av de parkerade fordonen.
Stanna så att mitten på den avsedda
parkeringsplatsen är vinkelrät mot bi-
len. Tryck bara på knappen S-IPA när
bilen är helt stillastående.
1
Cirka 1m
2
OM10566SE.book Page 426 Wednesday, February 3, 2021 5:44 PM

4274-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

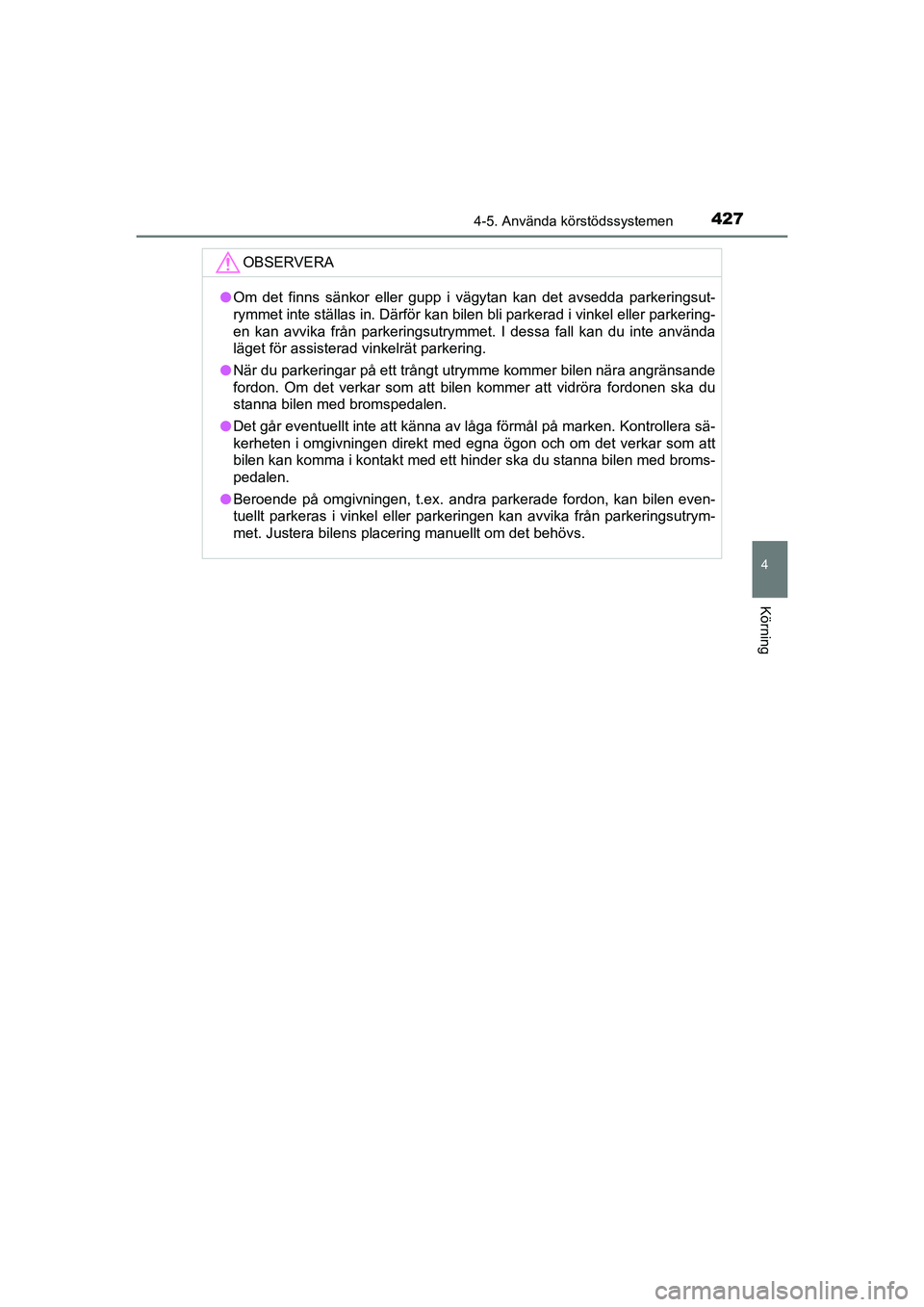

OBSERVERA
lOm det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parkering-
en kan avvika från parkeringsutrymmet. I dessa fall kan du inte använda
läget för assisterad vinkelrät parkering.
l När du parkeringar på ett trångt utrymme kommer bilen nära angränsande
fordon. Om det verkar som att bilen kommer att vidröra fordonen ska d\
u
stanna bilen med bromspedalen.
l Det går eventuellt inte att känna av låga förmål på marken. Kontrollera sä-
kerheten i omgivningen direkt med egna ögon och om det verkar som att
bilen kan komma i kontakt med ett hinder ska du stanna bilen med broms-
pedalen.
l Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
OM10566SE.book Page 427 Wednesday, February 3, 2021 5:44 PM

4284-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Om den intelligenta parkeringsassistansen inte kan användas, eller
om funktionen har upphört eller st ängts av, visas något av följande
meddelanden på informationsdisplaye n. Vidtag lämplig åtgärd enligt
displayen.
nNär systemet inte går att använda
Meddelanden på informationsdisplayen
MeddelandeSituation/Åtgärd
”IPA systemkontroll Besök
din återförsäljare”
En funktionsstörning kan ha uppstått i syste-
met.
 Tryck startknappen till avstängt läge
och stäng av hybridsystemet.
Låt en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner om meddelandet visas igen.
”Ej tillgängligt för
närvarande”
En systemstörning kan ha uppstått.
Servostyrningen är tillfälligt överhettad.
 Tryck startknappen till avstängt läge,
vänta en kort stund och starta sedan
hybridsystemet igen.
Hybridsystemet är inte igång.
Starta hybridsystemet.
Is, snö, smuts eller liknande har fastnat på en
sensor. Avlägsna is, snö, smuts, etc.
Avlägsna is, snö, smuts, etc.
Sensorn har frusit.
När sensorn tinar återgår systemet till
normal funktion.
12-voltsbatteriet har tagits bort och ominstal-
lerats.
Kör bilen rakt fram i minst fem sekunder
i en hastighet av minst cirka 35 km/tim.
OM10566SE.book Page 428 Wednesday, February 3, 2021 5:44 PM
