5196-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

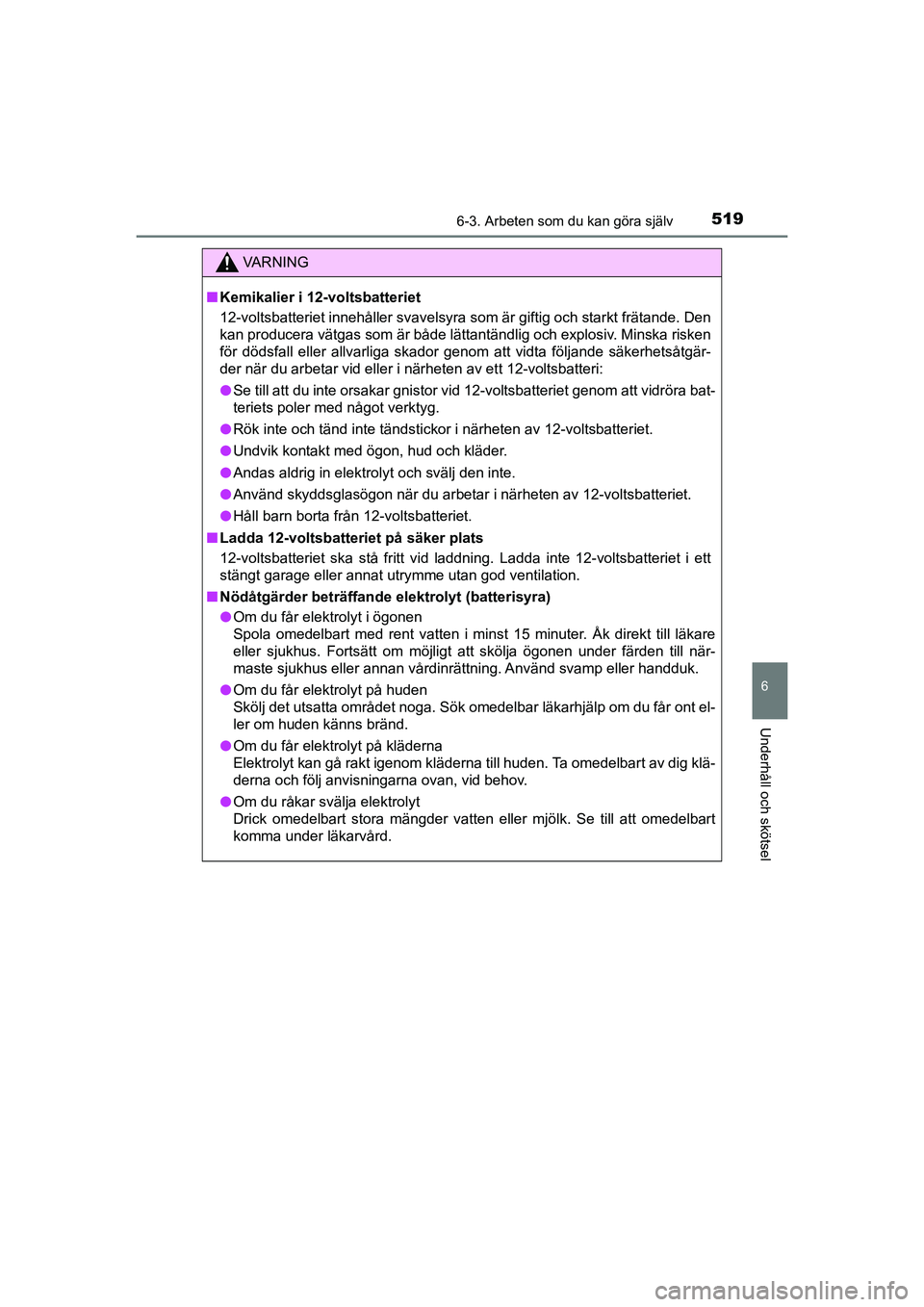

VA R N I N G
nKemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Andas aldrig in elektrolyt och svälj den inte.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme utan god ventilation.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp \
om du får ont el-
ler om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM10566SE.book Page 519 Wednesday, February 3, 2021 5:44 PM

5206-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

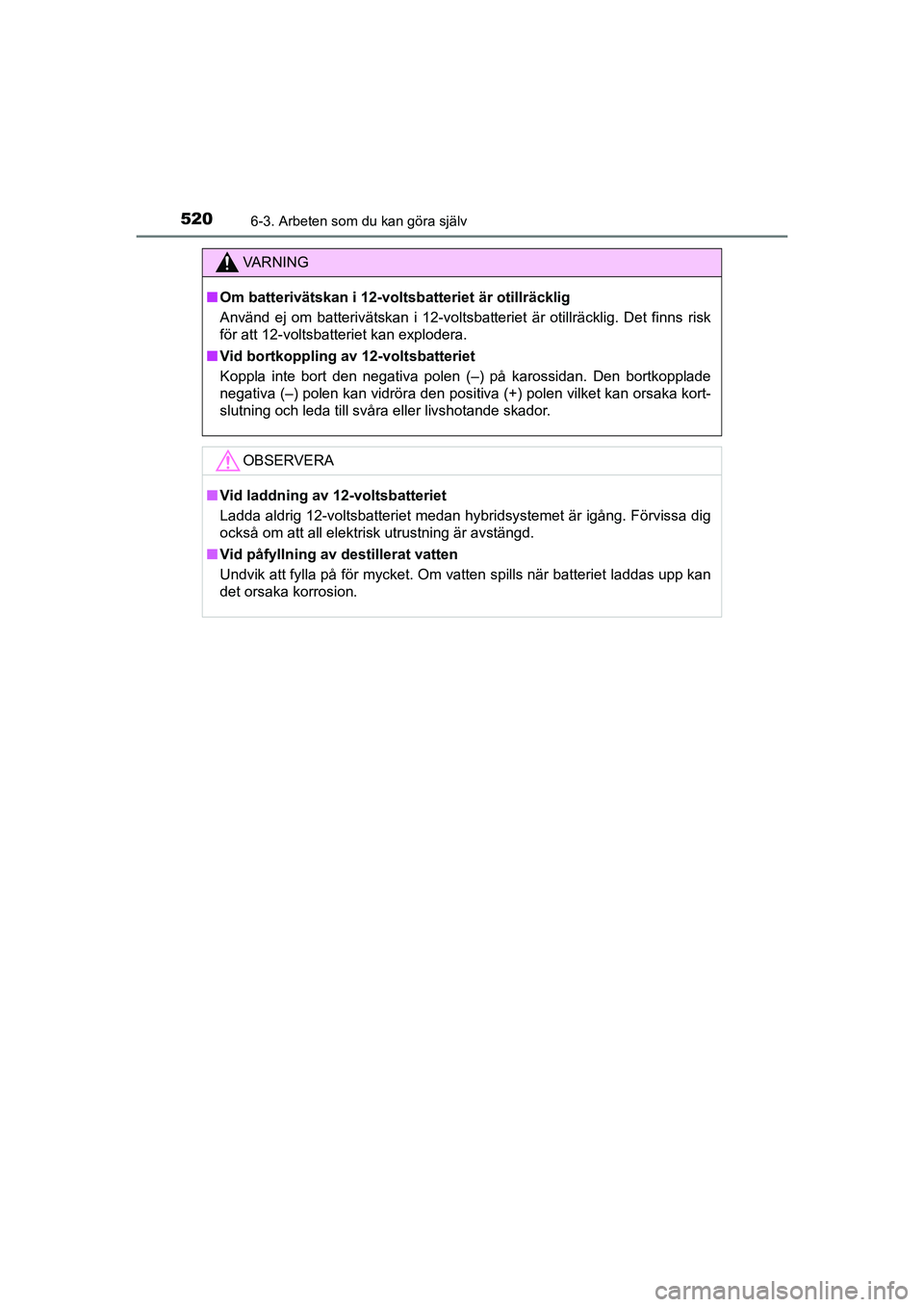

VA R N I N G
nOm batterivätskan i 12-voltsbatteriet är otillräcklig
Använd ej om batterivätskan i 12-voltsbat teriet är otillräcklig. Det finns risk
för att 12-voltsbatteriet kan explodera.
n Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till svåra eller livshotande skador.
OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
n Vid påfyllning av destillerat vatten
Undvik att fylla på för mycket. Om vatten spills när batteriet laddas upp kan
det orsaka korrosion.
OM10566SE.book Page 520 Wednesday, February 3, 2021 5:44 PM

5216-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

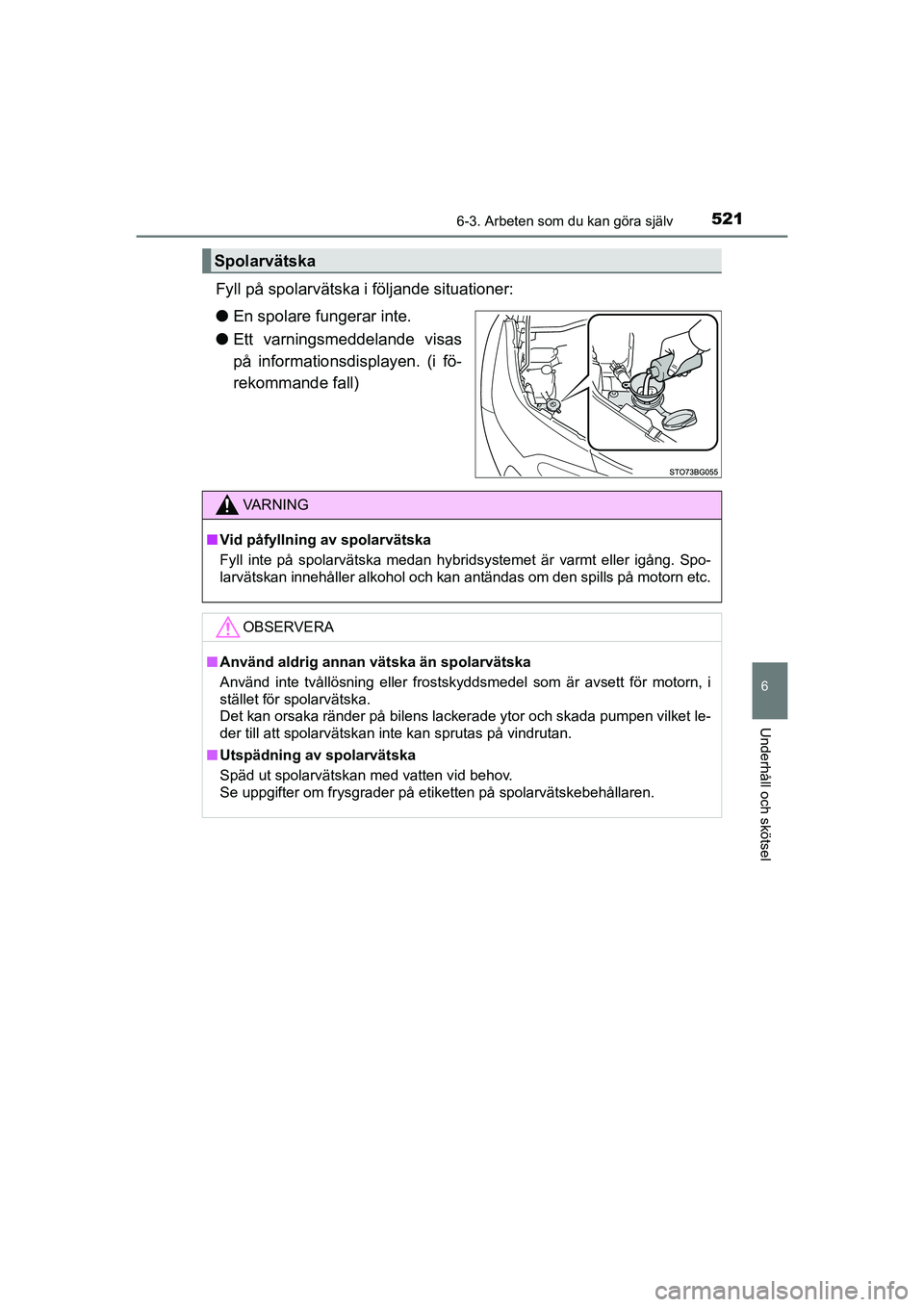

Fyll på spolarvätska i följande situationer:
lEn spolare fungerar inte.
l Ett varningsmeddelande visas
på informationsdisplayen. (i fö-
rekommande fall)
Spolarvätska
VA R N I N G
nVid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
nAnvänd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel som är avsett för motorn, i
stället för spolarvätska.
Det kan orsaka ränder på bilens lackerade ytor och skada pumpen vilket le-
der till att spolarvätskan inte kan sprutas på vindrutan.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM10566SE.book Page 521 Wednesday, February 3, 2021 5:44 PM

5226-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

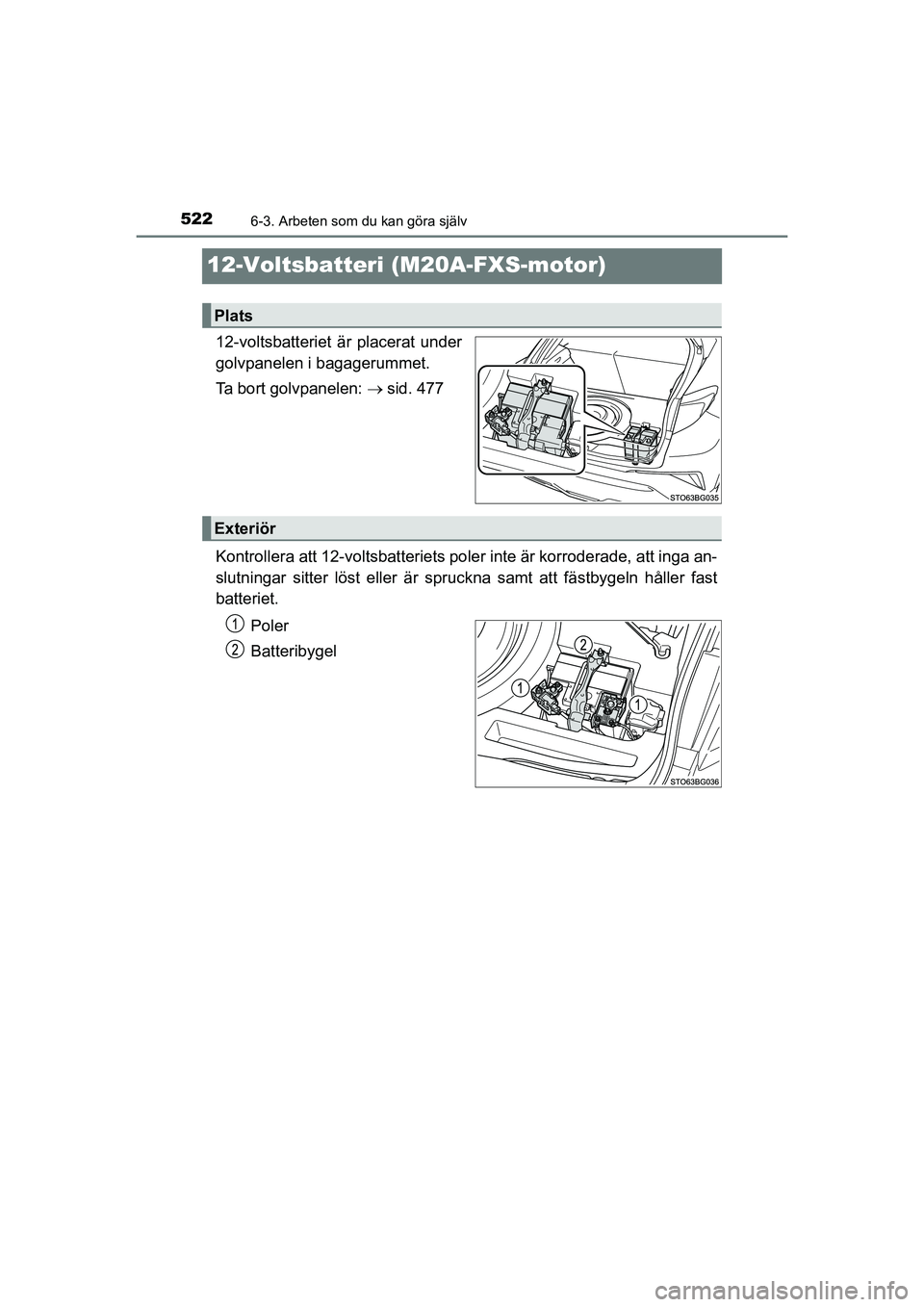

12-Voltsbatteri (M20A-FXS-motor)
12-voltsbatteriet är placerat under
golvpanelen i bagagerummet.
Ta bort golvpanelen: sid. 477
Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga an-
slutningar sitter löst eller är spru ckna samt att fästbygeln håller fast
batteriet.
Poler
Batteribygel
Plats
Exteriör
OM10566SE.book Page 522 Wednesday, February 3, 2021 5:44 PM

5236-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

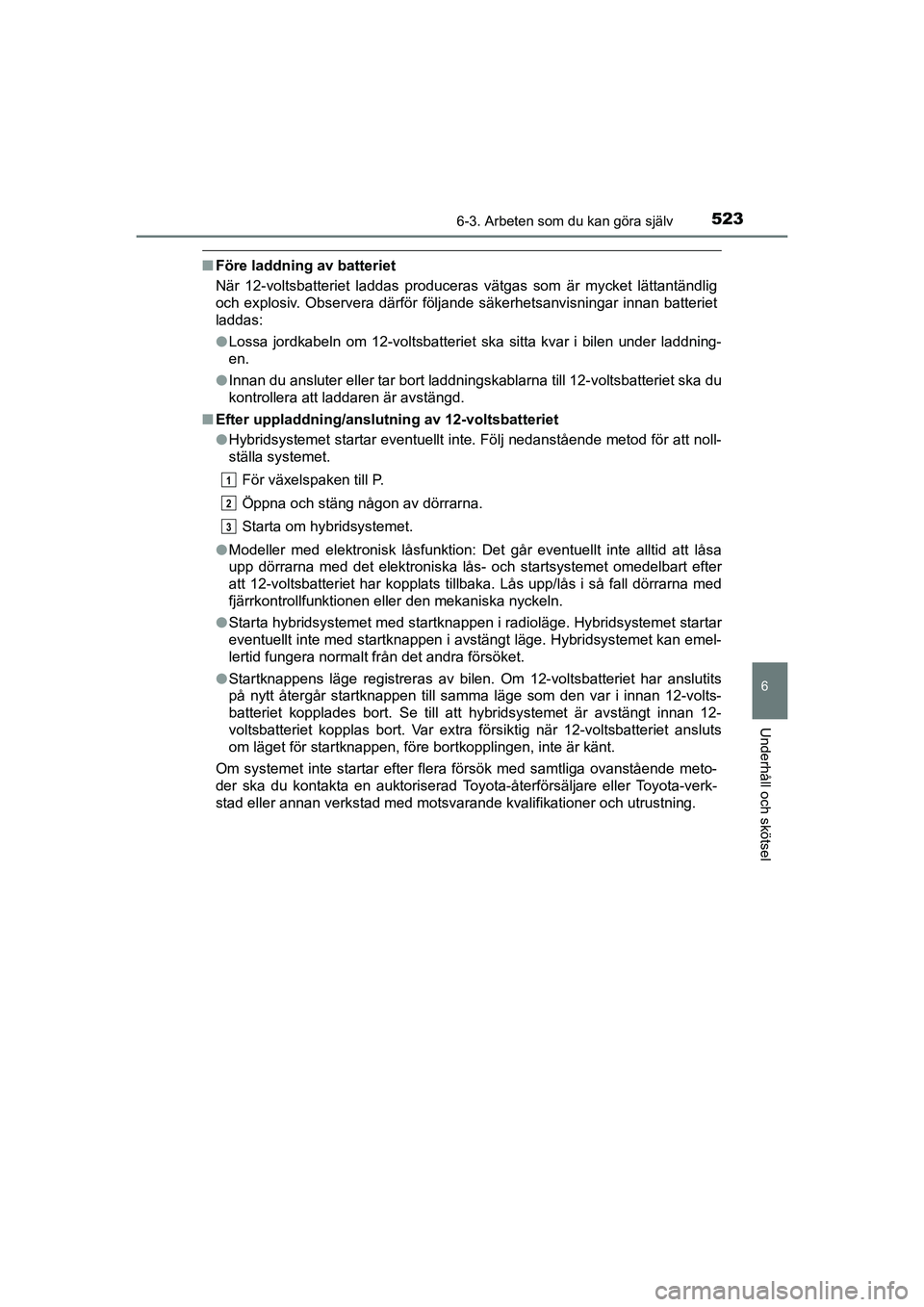

nFöre laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
lLossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddning-
en.
l Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
n Efter uppladdning/anslut ning av 12-voltsbatteriet
l Hybridsystemet startar eventuellt inte. Följ nedanstående metod för att noll-
ställa systemet.
För växelspaken till P.
Öppna och stäng någon av dörrarna.
Starta om hybridsystemet.
l Modeller med elektronisk låsfunktion: Det går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska lås- och startsystemet omedelbart efter
att 12-voltsbatteriet har kopplats tillbaka. Lås upp/lås i så fall dö\
rrarna med
fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Starta hybridsystemet med startknappen i radioläge. Hybridsystemet st\
artar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
l Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att hybridsystemet är avstängt innan 12-
voltsbatteriet kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts
om läget för startknappen, före bortkopplingen, inte är känt.
Om systemet inte startar efter flera försök med samtliga ovanstående meto-
der ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
1
2
3
OM10566SE.book Page 523 Wednesday, February 3, 2021 5:44 PM

5246-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

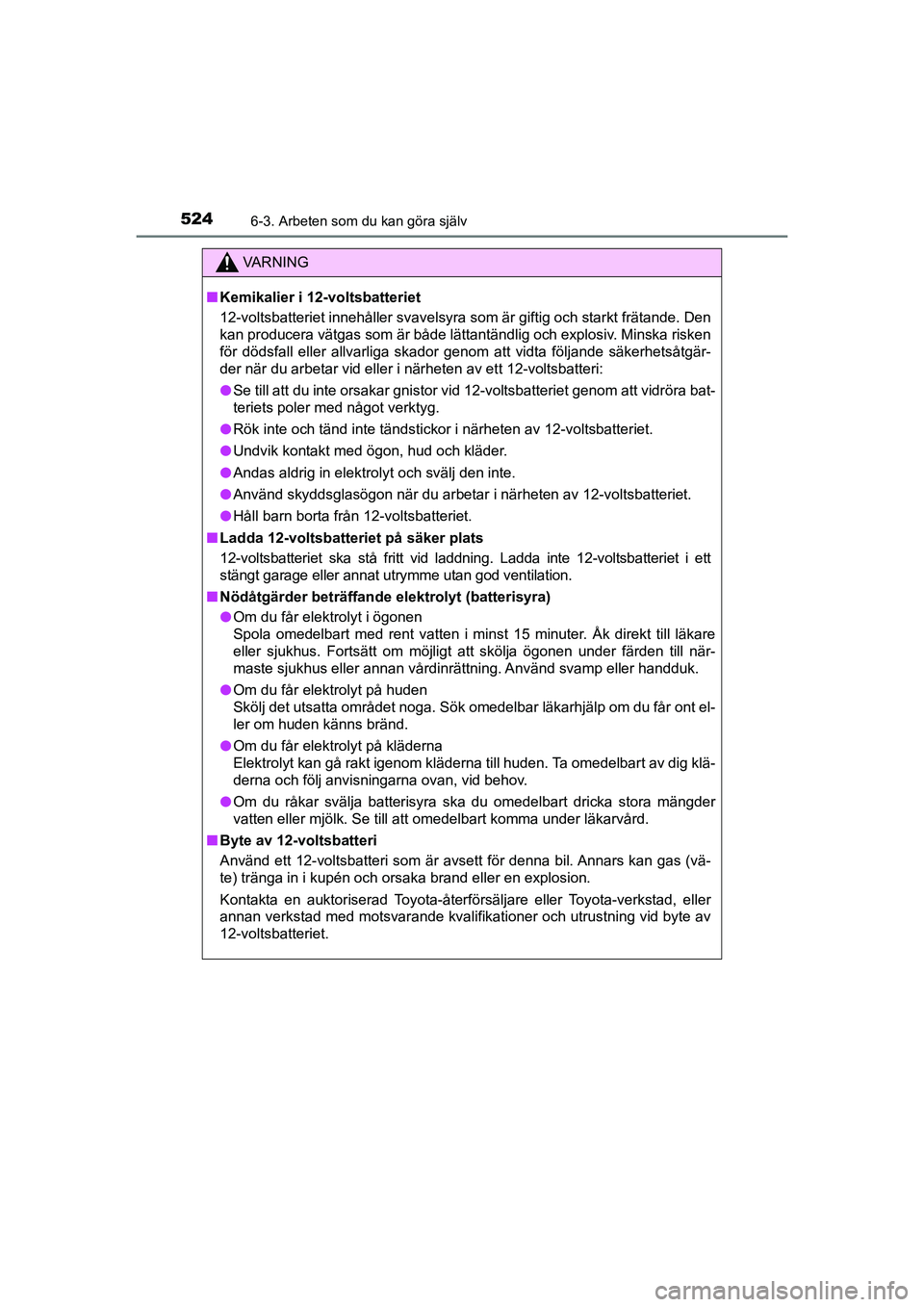

VA R N I N G
nKemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för dödsfall eller allvarliga skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Se till att du inte orsakar gnistor vid 12-voltsbatteriet genom att vidröra bat-
teriets poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Andas aldrig in elektrolyt och svälj den inte.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme utan god ventilation.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp \
om du får ont el-
ler om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja batterisyra ska du omedelbart dricka stora mängder
vatten eller mjölk. Se till att omedelbart komma under läkarvård.
n Byte av 12-voltsbatteri
Använd ett 12-voltsbatteri som är avsett för denna bil. Annars kan gas (vä-
te) tränga in i kupén och orsaka brand eller en explosion.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning vid byte av
12-voltsbatteriet.
OM10566SE.book Page 524 Wednesday, February 3, 2021 5:44 PM

5256-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

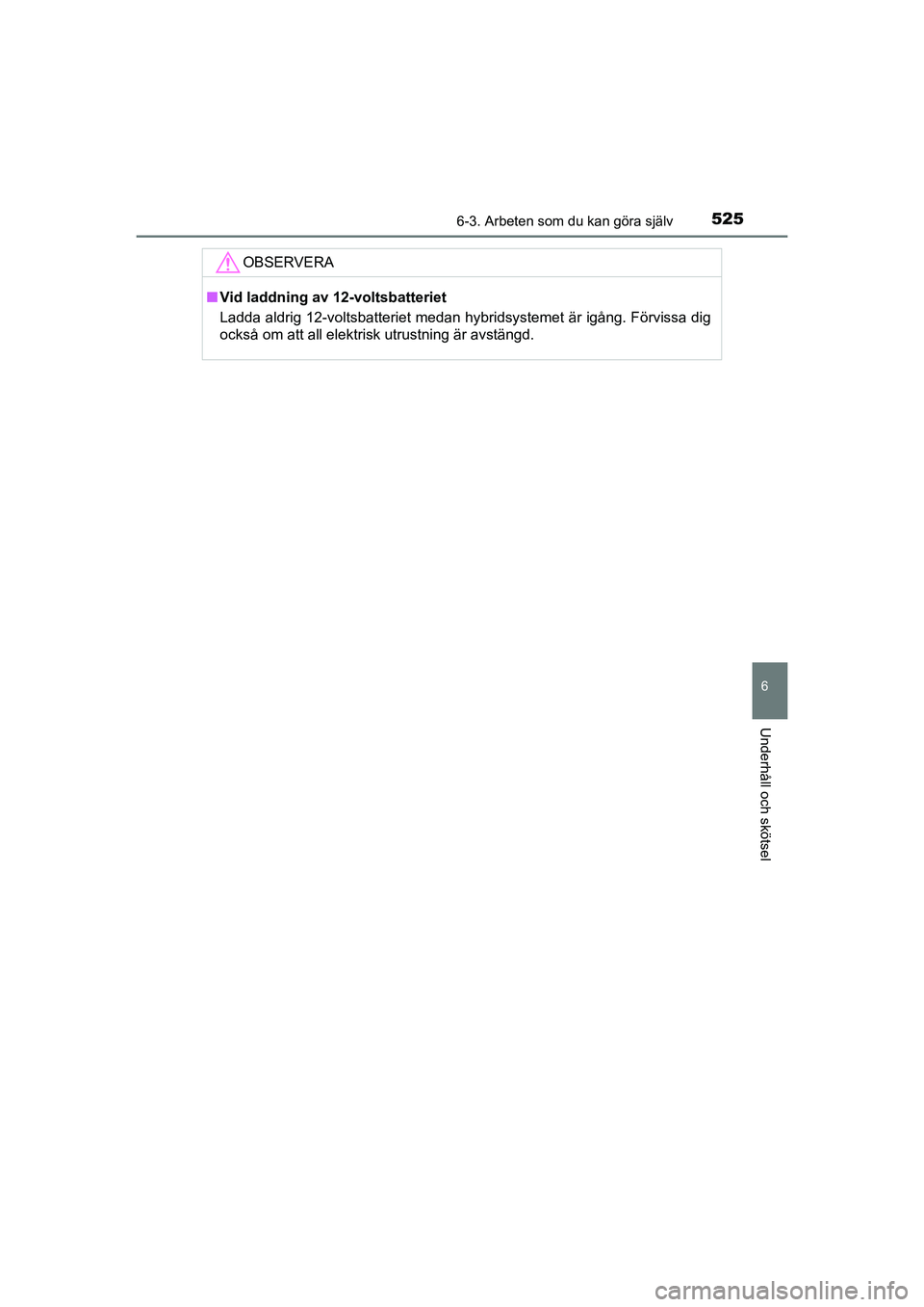

OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
OM10566SE.book Page 525 Wednesday, February 3, 2021 5:44 PM

5266-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ” ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Byt ut eller flytta om däcken enligt serviceintervall och däckslita-
ge.
Kontrollera däcken
OM10566SE.book Page 526 Wednesday, February 3, 2021 5:44 PM

5276-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

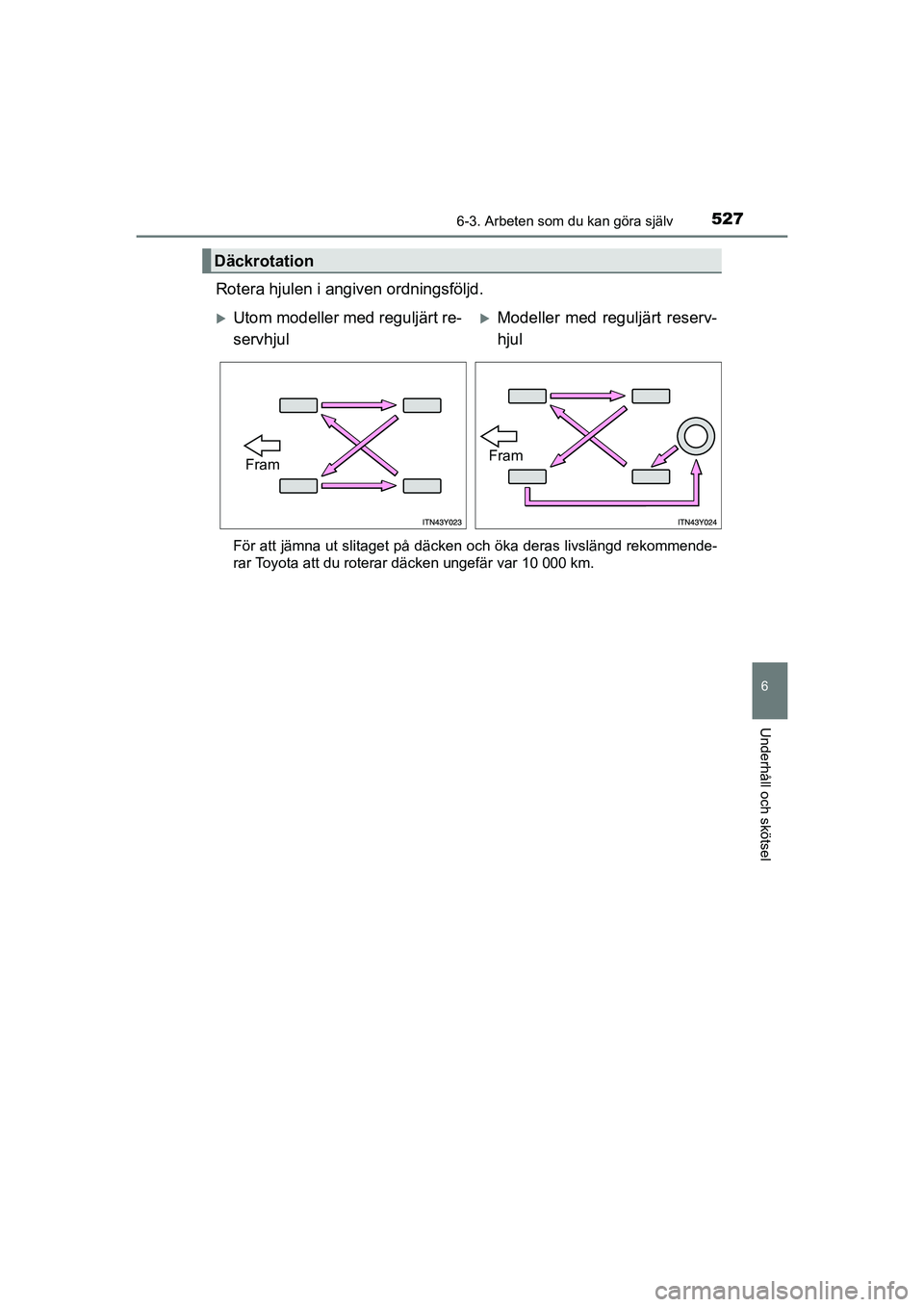

Rotera hjulen i angiven ordningsföljd.
För att jämna ut slitaget på däcken och öka deras livslängd rekommende-
rar Toyota att du roterar däcken ungefär var 10 000 km.
Däckrotation
Utom modeller med reguljärt re-
servhjulModeller med reguljärt reserv-
hjul
FramFram
OM10566SE.book Page 527 Wednesday, February 3, 2021 5:44 PM

5286-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE

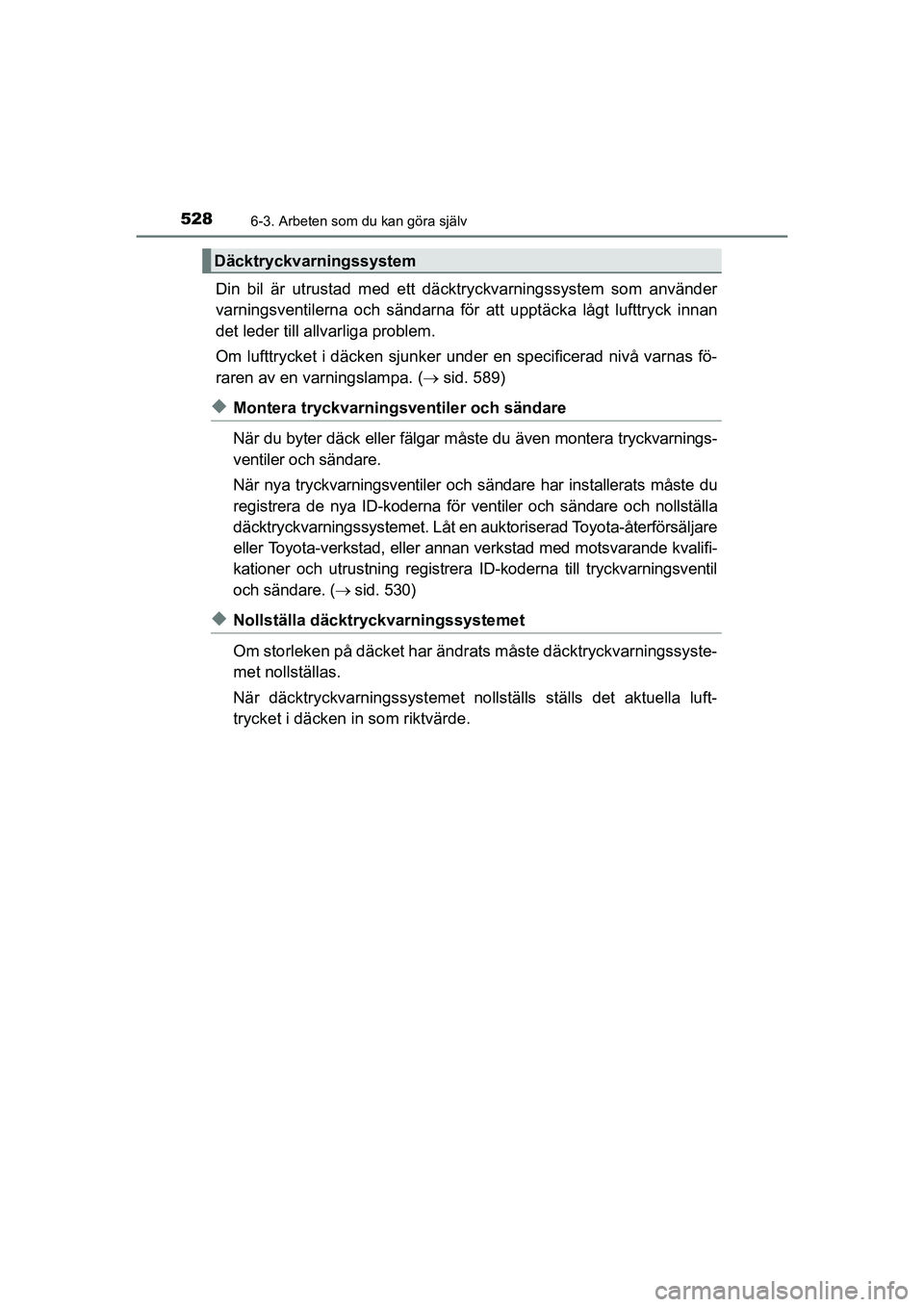

Din bil är utrustad med ett däcktryckvarningssystem som använder
varningsventilerna och sändarna för att upptäcka lågt lufttryck innan
det leder till allvarliga problem.
Om lufttrycket i däcken sjunker under en specificerad nivå varnas fö-
raren av en varningslampa. ( sid. 589)
uMontera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvarnings-
ventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckvarningssystemet. Låt en au ktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning registrera ID-koderna till tryckvarningsventil
och sändare. ( sid. 530)
uNollställa däcktryckvarningssystemet
Om storleken på däcket har ändrats måste däcktryckvarningssyste-
met nollställas.
När däcktryckvarningssystemet nollställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
Däcktryckvarningssystem
