5396-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

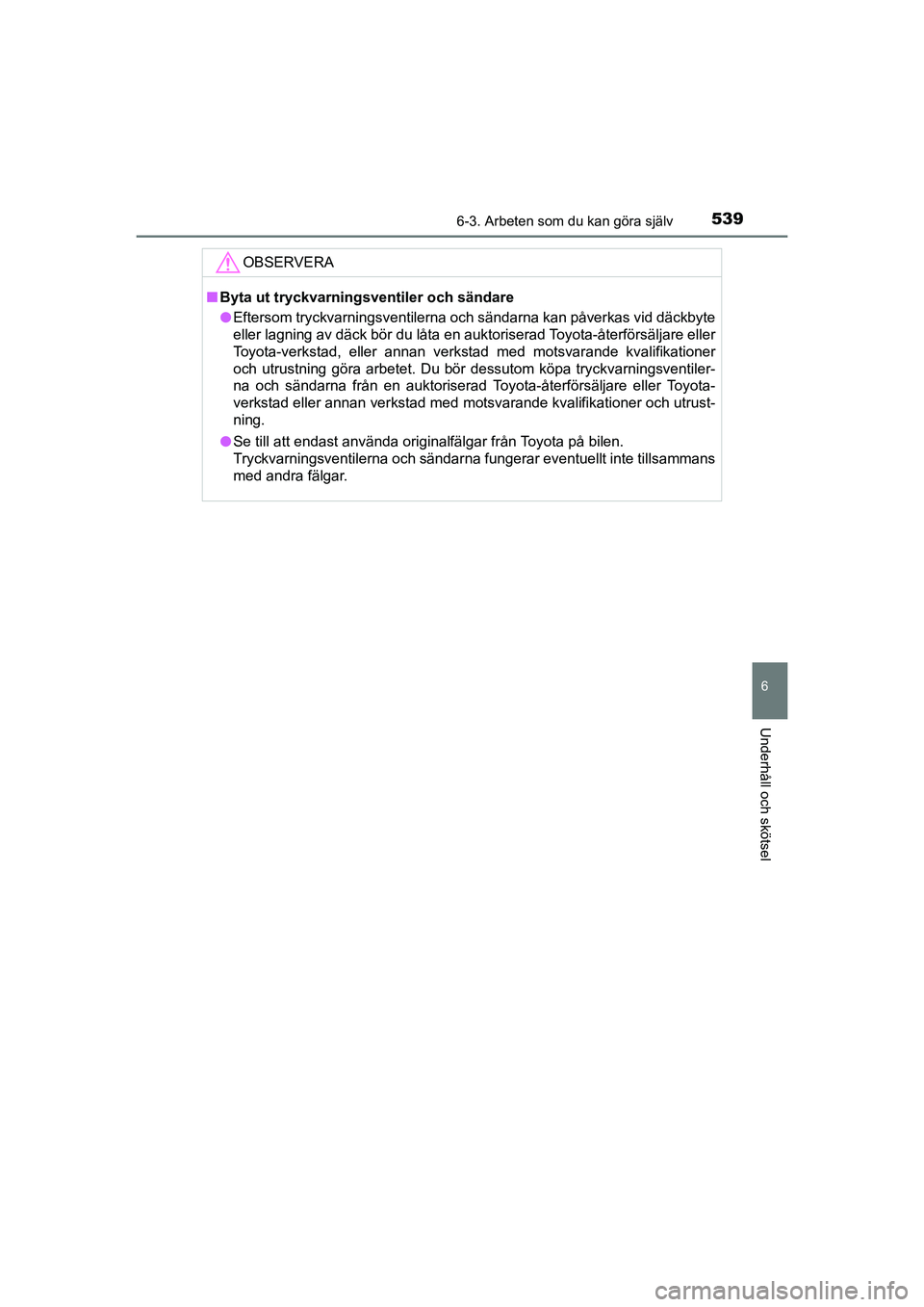

OBSERVERA
nByta ut tryckvarningsventiler och sändare
l Eftersom tryckvarningsventilerna och sändarna kan påverkas vid däckbyte
eller lagning av däck bör du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning göra arbetet. Du bör dessutom köpa tryckvarningsventiler-
na och sändarna från en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
l Se till att endast använda originalfälgar från Toyota på bilen.
Tryckvarningsventilerna och sändarna fungerar eventuellt inte tillsammans
med andra fälgar.
OM10566SE.book Page 539 Wednesday, February 3, 2021 5:44 PM

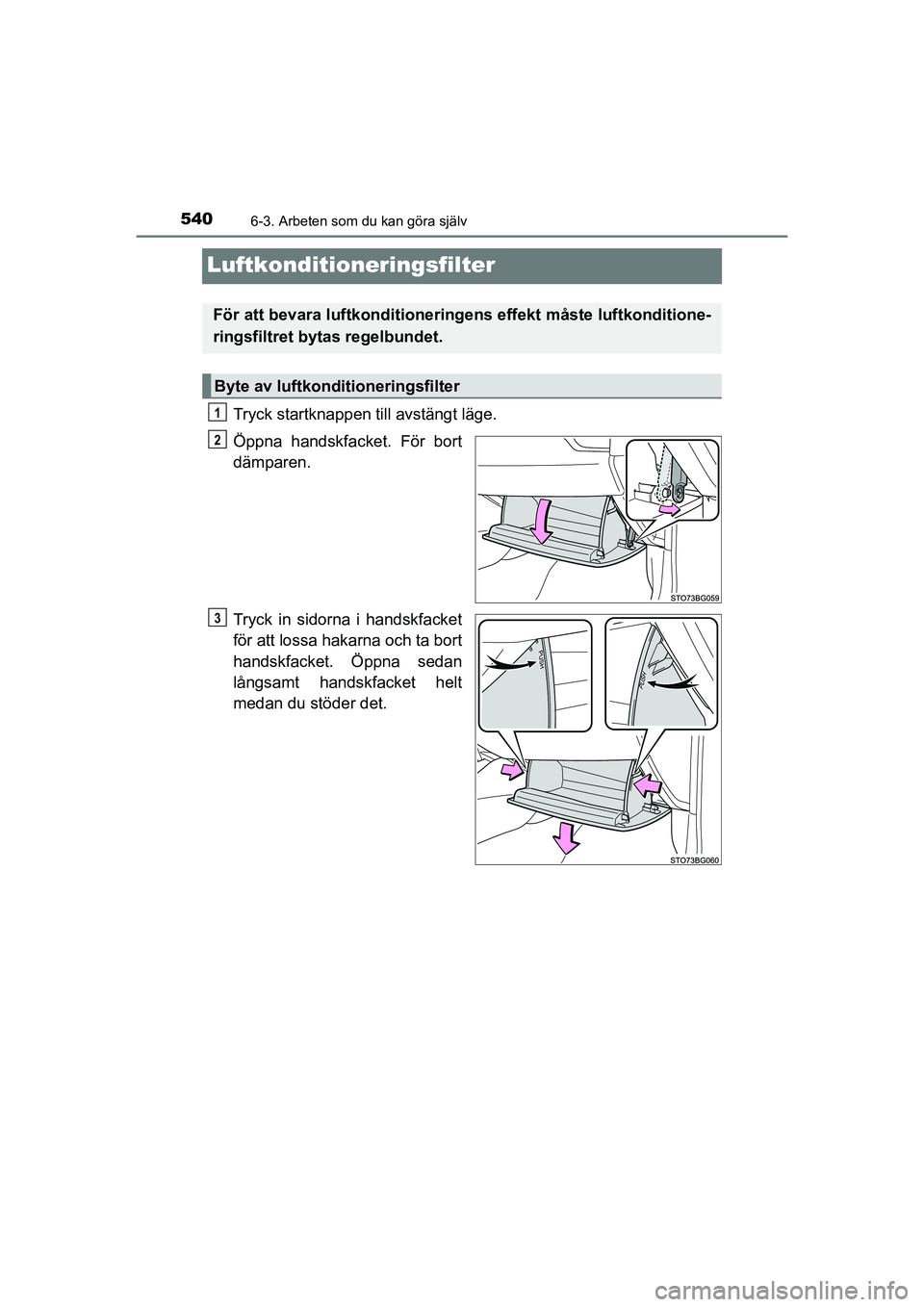

5406-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Luftkonditioneringsfilter
Tryck startknappen till avstängt läge.
Öppna handskfacket. För bort
dämparen.
Tryck in sidorna i handskfacket
för att lossa hakarna och ta bort
handskfacket. Öppna sedan
långsamt handskfacket helt
medan du stöder det.
För att bevara luftkonditioneringe ns effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Byte av luftkon ditioneringsfilter
1
2
3
OM10566SE.book Page 540 Wednesday, February 3, 2021 5:44 PM

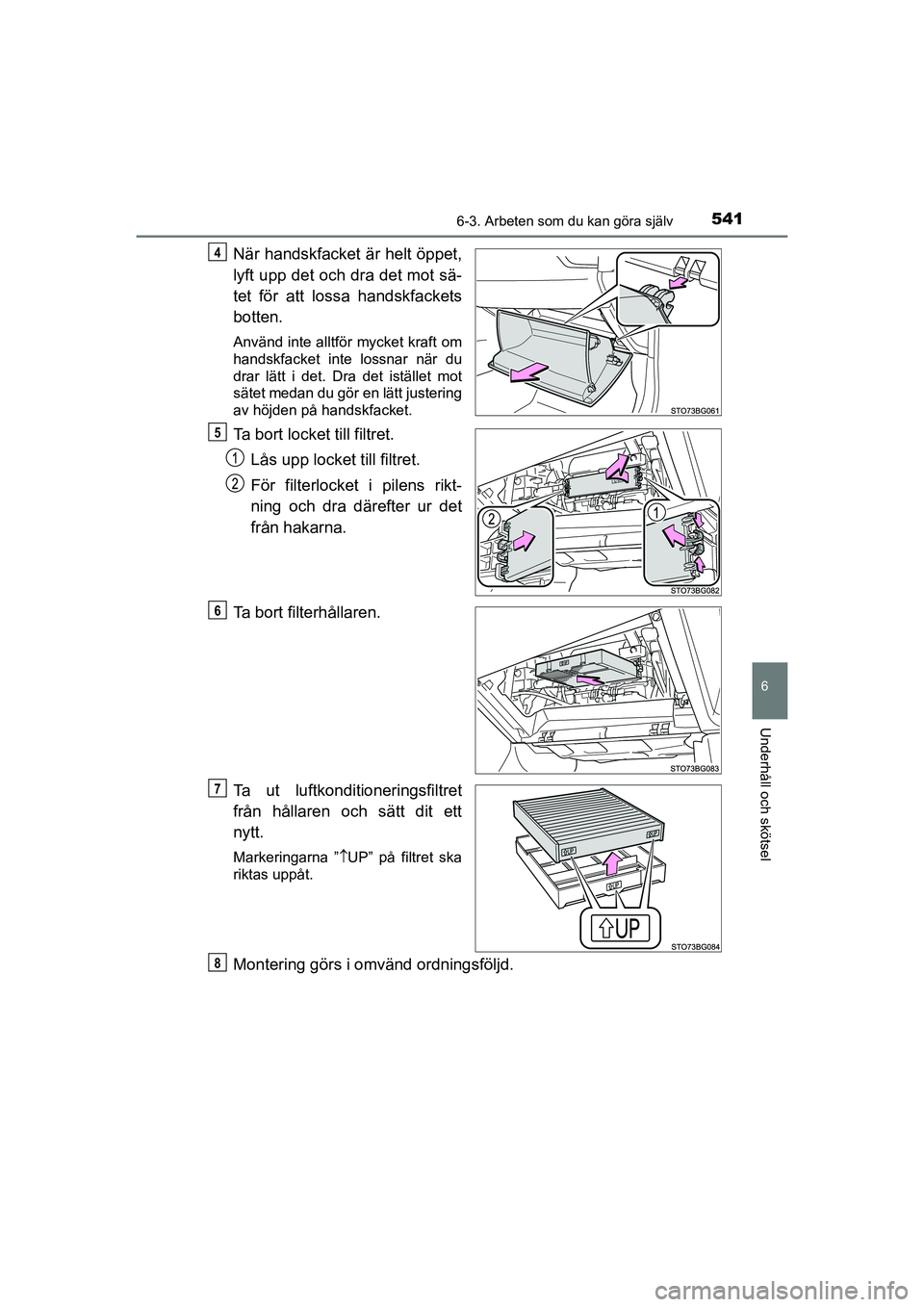

5416-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
När handskfacket är helt öppet,
lyft upp det och dra det mot sä-
tet för att lossa handskfackets
botten.
Använd inte alltför mycket kraft om
handskfacket inte lossnar när du
drar lätt i det. Dra det istället mot
sätet medan du gör en lätt justering
av höjden på handskfacket.
Ta bort locket till filtret.Lås upp locket till filtret.
För filterlocket i pilens rikt-
ning och dra därefter ur det
från hakarna.
Ta bort filterhållaren.
Ta ut luftkonditioneringsfiltret
från hållaren och sätt dit ett
nytt.
Markeringarna ” UP” på filtret ska
riktas uppåt.
Montering görs i omvänd ordningsföljd.
4
5
6
7
8
OM10566SE.book Page 541 Wednesday, February 3, 2021 5:44 PM

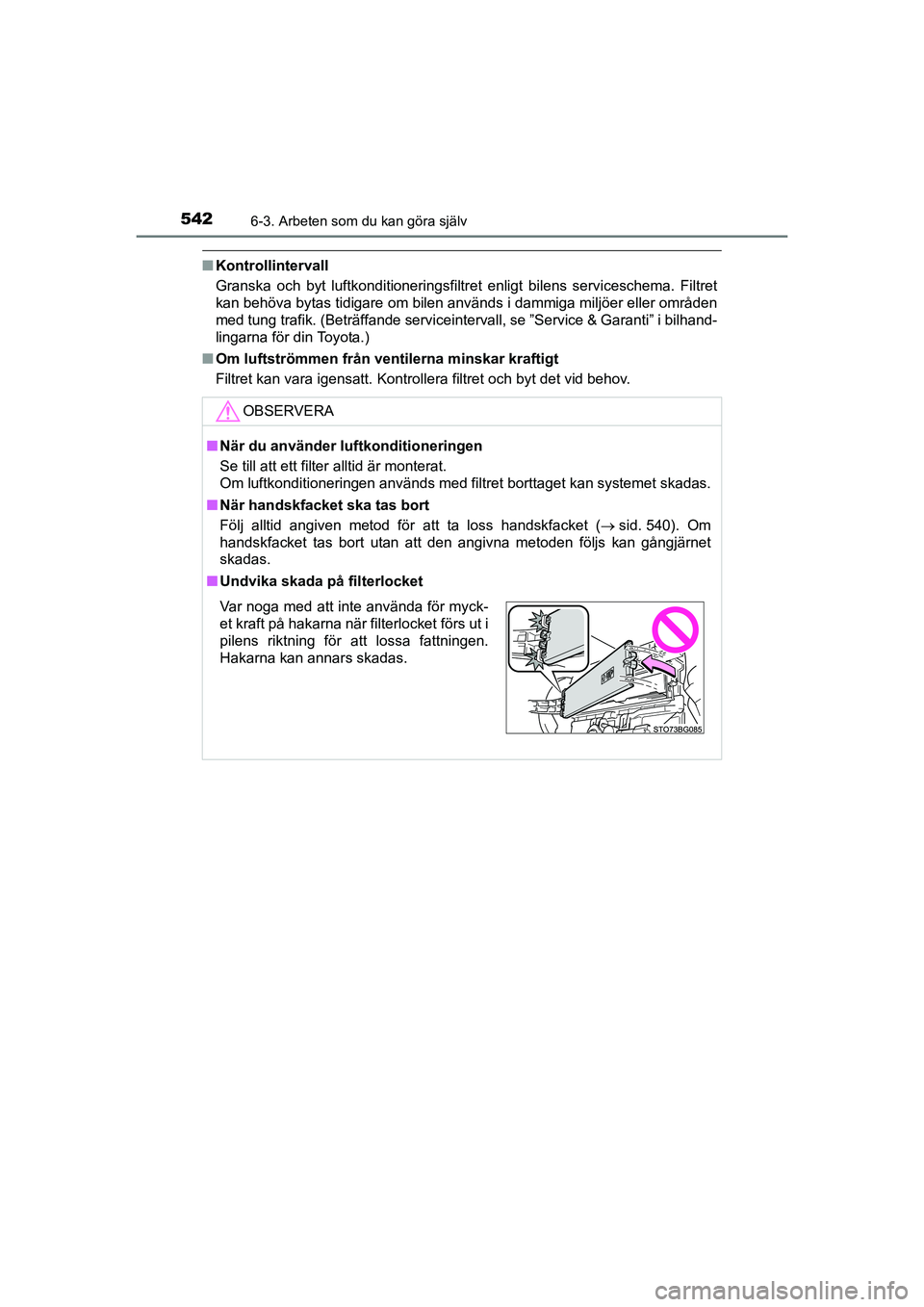

5426-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
nKontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. \
Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tung trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
n Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
OBSERVERA
nNär du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
n När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss handskfacket ( sid. 540). Om
handskfacket tas bort utan att den angivna metoden följs kan gångjärnet
skadas.
n Undvika skada på filterlocket
Var noga med att inte använda för myck-
et kraft på hakarna när filterlocket förs ut i
pilens riktning för att lossa fattningen.
Hakarna kan annars skadas.
OM10566SE.book Page 542 Wednesday, February 3, 2021 5:44 PM

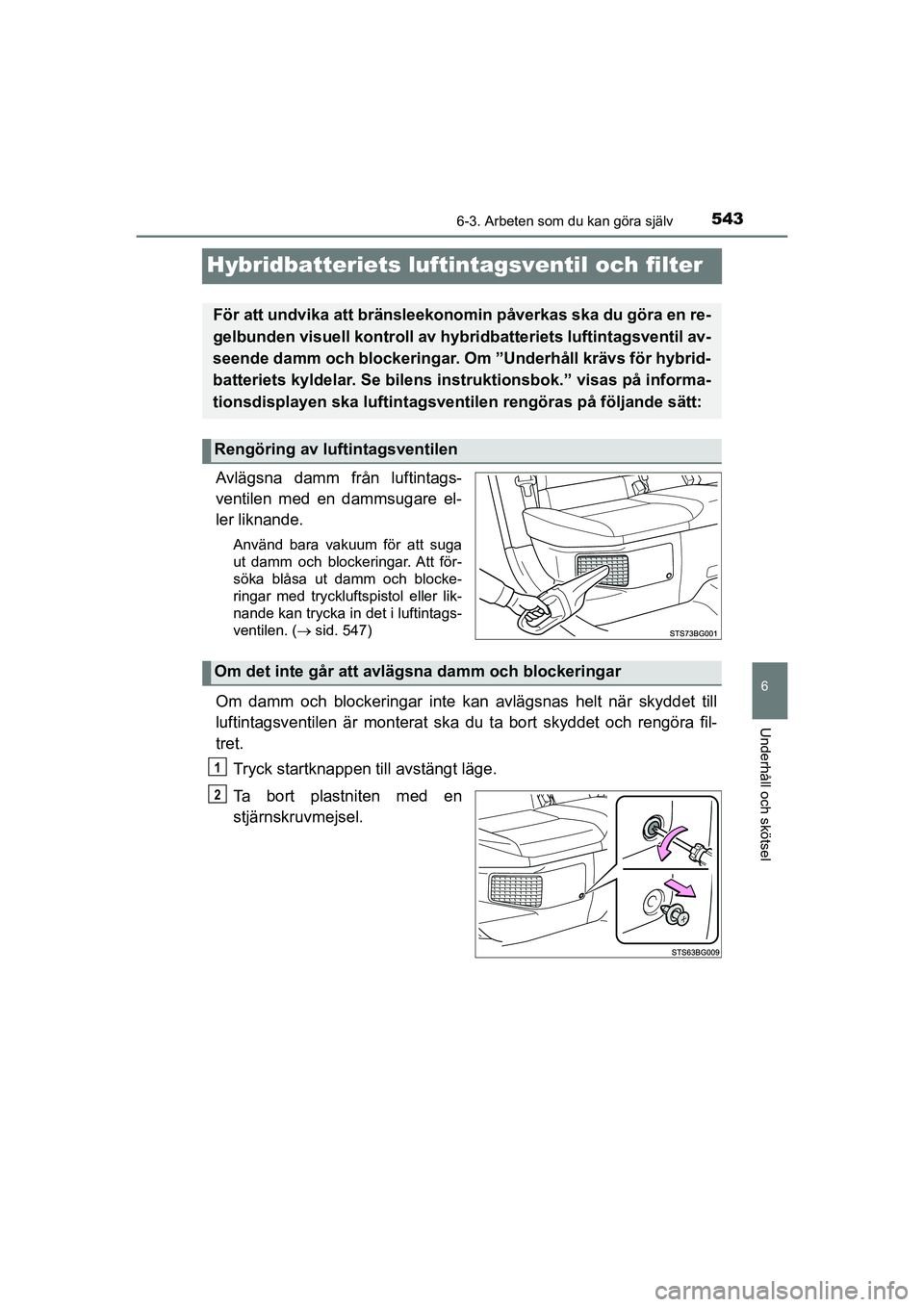

5436-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
Hybridbatteriets luftintagsventil och filter
Avlägsna damm från luftintags-
ventilen med en dammsugare el-
ler liknande.
Använd bara vakuum för att suga
ut damm och blockeringar. Att för-
söka blåsa ut damm och blocke-
ringar med tryckluftspistol eller lik-
nande kan trycka in det i luftintags-
ventilen. (sid. 547)
Om damm och blockeringar inte k an avlägsnas helt när skyddet till
luftintagsventilen är monterat ska du ta bort skyddet och rengöra fil-
tret.
Tryck startknappen ti ll avstängt läge.
Ta bort plastniten med en
stjärnskruvmejsel.
För att undvika att bränsleekonomin påverkas ska du göra en re-
gelbunden visuell kontroll av hybr idbatteriets luftintagsventil av-
seende damm och blockeringar. Om ”Underhåll krävs för hybrid-
batteriets kyldelar. Se bilens instruktionsbok.” visas på informa-
tionsdisplayen ska luft intagsventilen rengöras på följande sätt:
Rengöring av luftintagsventilen
Om det inte går att avläg sna damm och blockeringar
1
2
OM10566SE.book Page 543 Wednesday, February 3, 2021 5:44 PM

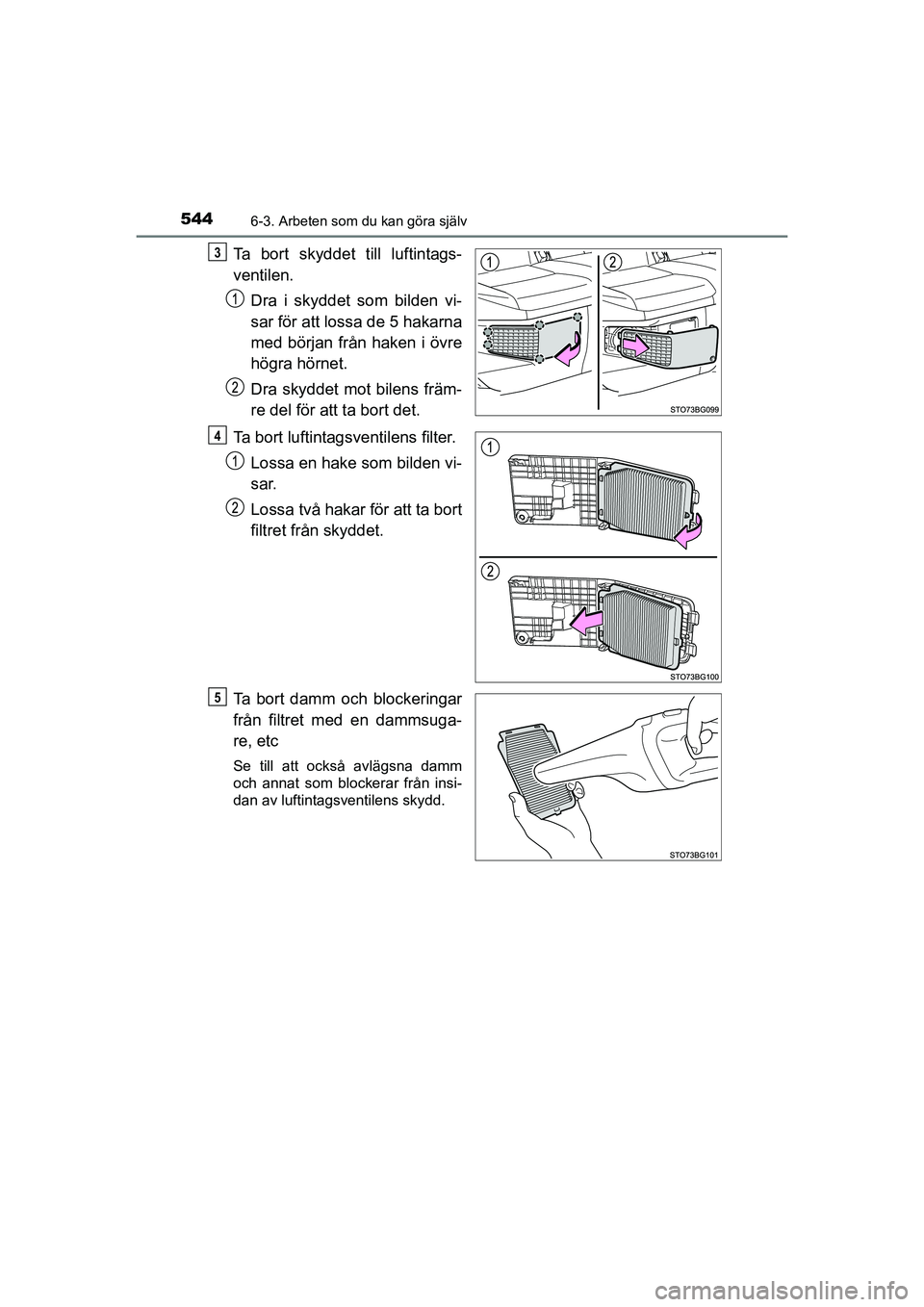

5446-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Ta bort skyddet till luftintags-
ventilen.Dra i skyddet som bilden vi-
sar för att lossa de 5 hakarna
med början från haken i övre
högra hörnet.
Dra skyddet mot bilens främ-
re del för att ta bort det.
Ta bort luftintagsventilens filter. Lossa en hake som bilden vi-
sar.
Lossa två hakar för att ta bort
filtret från skyddet.
Ta bort damm och blockeringar
från filtret med en dammsuga-
re, etc
Se till att också avlägsna damm
och annat som blockerar från insi-
dan av luftintagsventilens skydd.
3
4
5
OM10566SE.book Page 544 Wednesday, February 3, 2021 5:44 PM

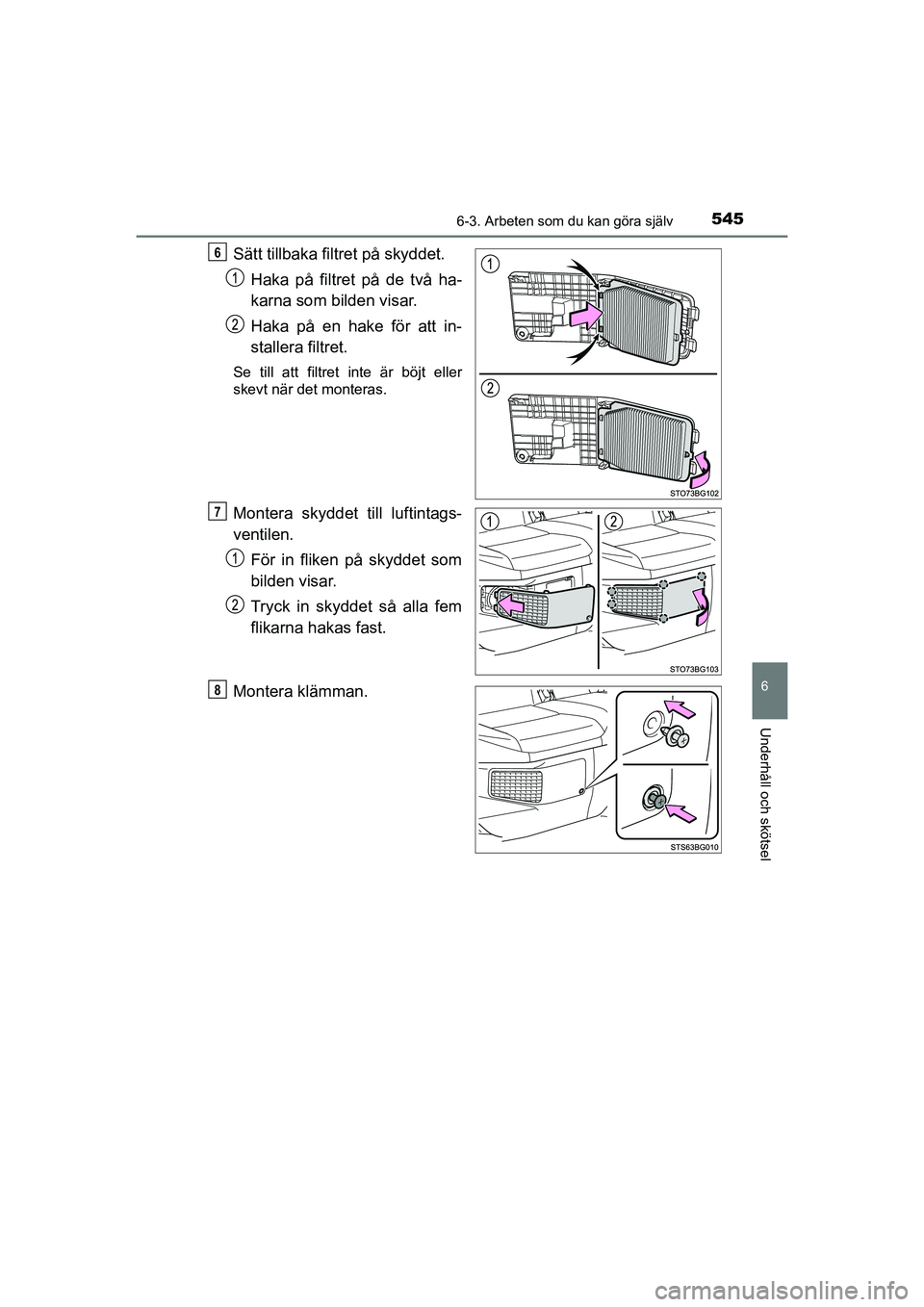

5456-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
Sätt tillbaka filtret på skyddet.Haka på filtret på de två ha-
karna som bilden visar.
Haka på en hake för att in-
stallera filtret.
Se till att filtret inte är böjt eller
skevt när det monteras.
Montera skyddet till luftintags-
ventilen.För in fliken på skyddet som
bilden visar.
Tryck in skyddet så alla fem
flikarna hakas fast.
Montera klämman.
6
7
8
OM10566SE.book Page 545 Wednesday, February 3, 2021 5:44 PM

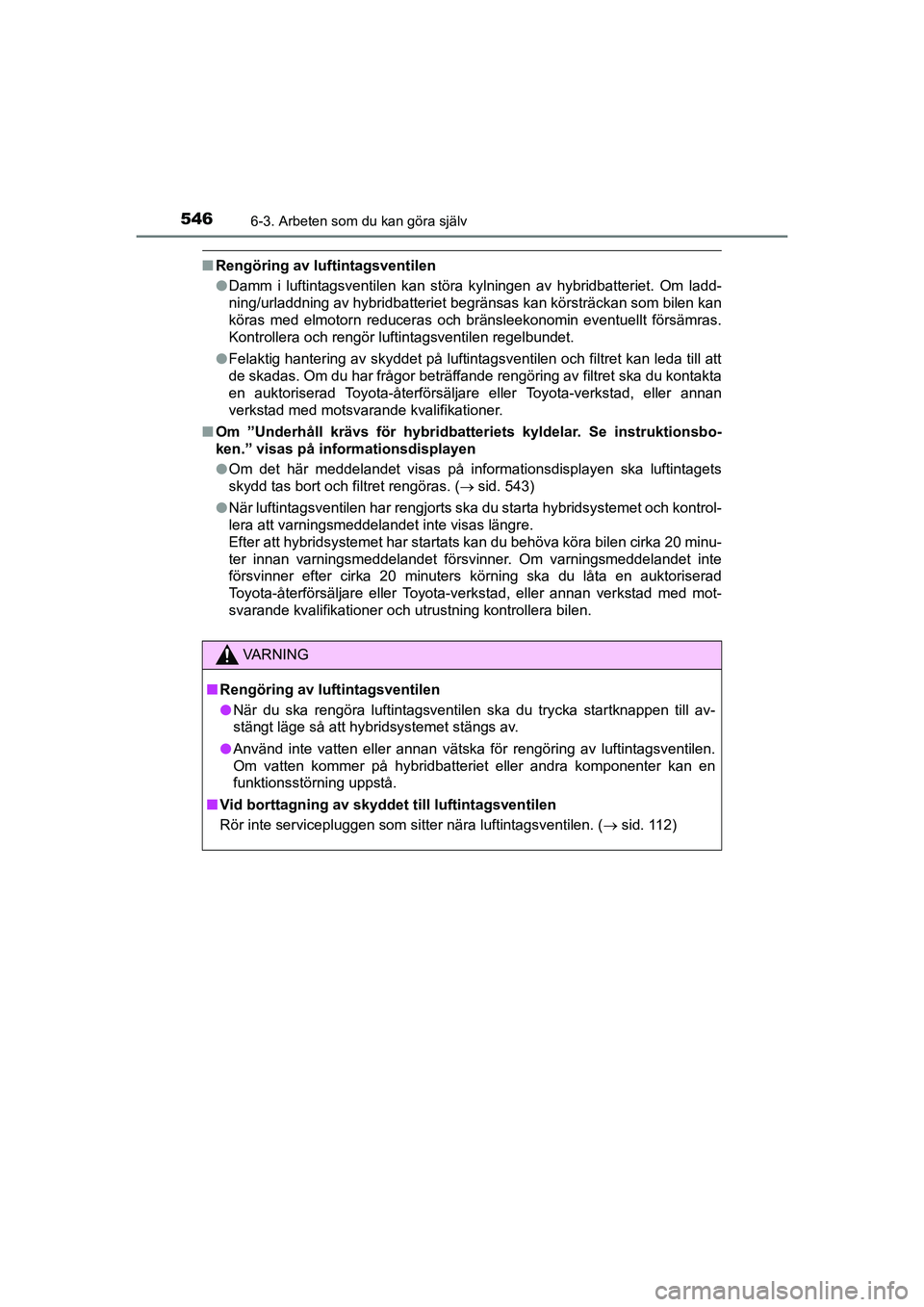

5466-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
nRengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa kylningen av hybridbatteriet. Om ladd-
ning/urladdning av hybridbatteriet begränsas kan körsträckan som bilen kan
köras med elmotorn reduceras och bränsleekonomin eventuellt försämras.
Kontrollera och rengör luftintagsventilen regelbundet.
l Felaktig hantering av skyddet på luftintagsventilen och filtret kan leda till att
de skadas. Om du har frågor beträffande rengöring av filtret ska du kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
n Om ”Underhåll krävs för hybridbatteriets kyldelar. Se instruktionsbo-
ken.” visas på informationsdisplayen
lOm det här meddelandet visas på informationsdisplayen ska luftintagets
skydd tas bort och filtret rengöras. ( sid. 543)
l När luftintagsventilen har rengjorts ska du starta hybridsystemet och kontrol-
lera att varningsmeddelandet inte visas längre.
Efter att hybridsystemet har startats kan du behöva köra bilen cirka 20 minu-
ter innan varningsmeddelandet försvinner. Om varningsmeddelandet inte
försvinner efter cirka 20 minuters körning ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
VA R N I N G
nRengöring av luftintagsventilen
l När du ska rengöra luftintagsventilen ska du trycka startknappen till av-
stängt läge så att hybridsystemet stängs av.
l Använd inte vatten eller annan vätska för rengöring av luftintagsventilen.
Om vatten kommer på hybridbatteriet eller andra komponenter kan en
funktionsstörning uppstå.
n Vid borttagning av skyddet till luftintagsventilen
Rör inte servicepluggen som sitter nära luftintagsventilen. ( sid. 112)
OM10566SE.book Page 546 Wednesday, February 3, 2021 5:44 PM

5476-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
OBSERVERA
nRengöring av luftintagsventilen
n Undvik att systemet skadas
l Se till att inte vatten eller skräp kommer in i luftintagsventilerna när skyd-
det är borttaget.
l Hantera det borttagna filtret försiktigt så att det inte skadas. Om filtret är
skadat ska det bytas av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer.
l Var noga med att sätta tillbaka filtret och ventilen i respektive ursprungs\
lä-
gen efter rengöring.
l Montera inget annat på luftintagsventilen än det särskilda filtret för den här
bilen, och använd inte bilen utan att filtret har monterats.
n Om ”Underhåll krävs för hybridbatteriets kyldelar. Se instruktionsbo-
ken.” visas på informationsdisplayen
Om bilen körs kontinuerligt medan varningsmeddelandet (som indikerar att
laddning/urladdning av hybridbatteriet kan bli begränsad) visas kan fel upp-
stå i hybridbatteriet. Om varningsmeddelandet visas ska luftintagsventilen
rengöras omedelbart.
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en tryckluftspistol
eller liknande används för att blåsa ut
damm och blockeringar kan dammet eller
blockeringarna tryckas in i luftintagsventi-
len vilket kan påverka hybridbatteriets
prestanda och orsaka en funktionsstör-
ning.
OM10566SE.book Page 547 Wednesday, February 3, 2021 5:44 PM

5486-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Elektronisk nyckel, batteri
lSpårmejsel
l Liten spårmejsel
l Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort täcklocket.
Använd en platt skruvmejsel med
lämplig storlek. Om locket bänds
med kraft kan det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
