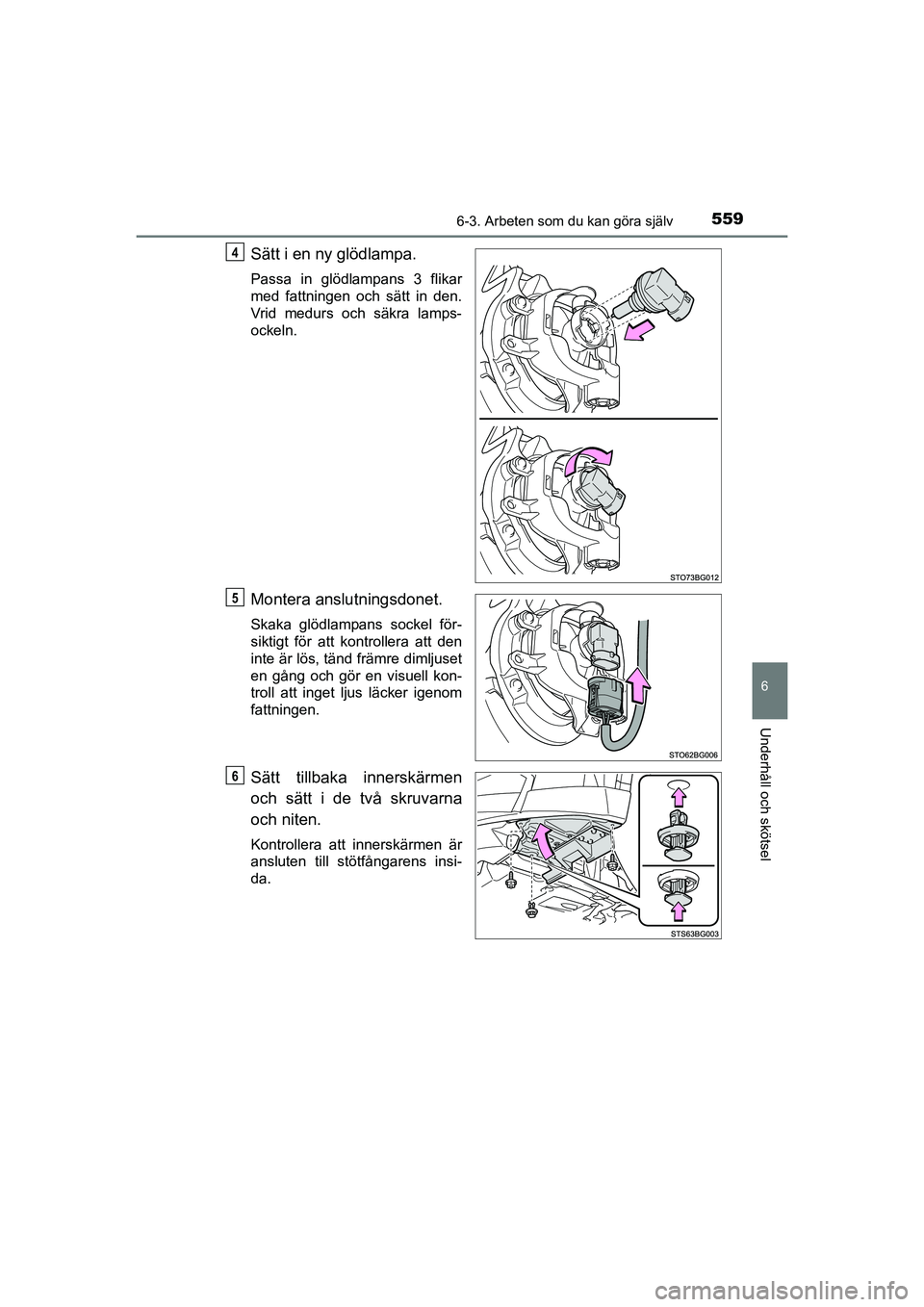

Page 561 of 720
5596-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
Sätt i en ny glödlampa.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid medurs och säkra lamps-
ockeln.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt i de två skruvarna
och niten.
Kontrollera att innerskärmen är
ansluten till stötfångarens insi-
da.
4
5
6
OM10566SE.book Page 559 Wednesday, February 3, 2021 5:44 PM

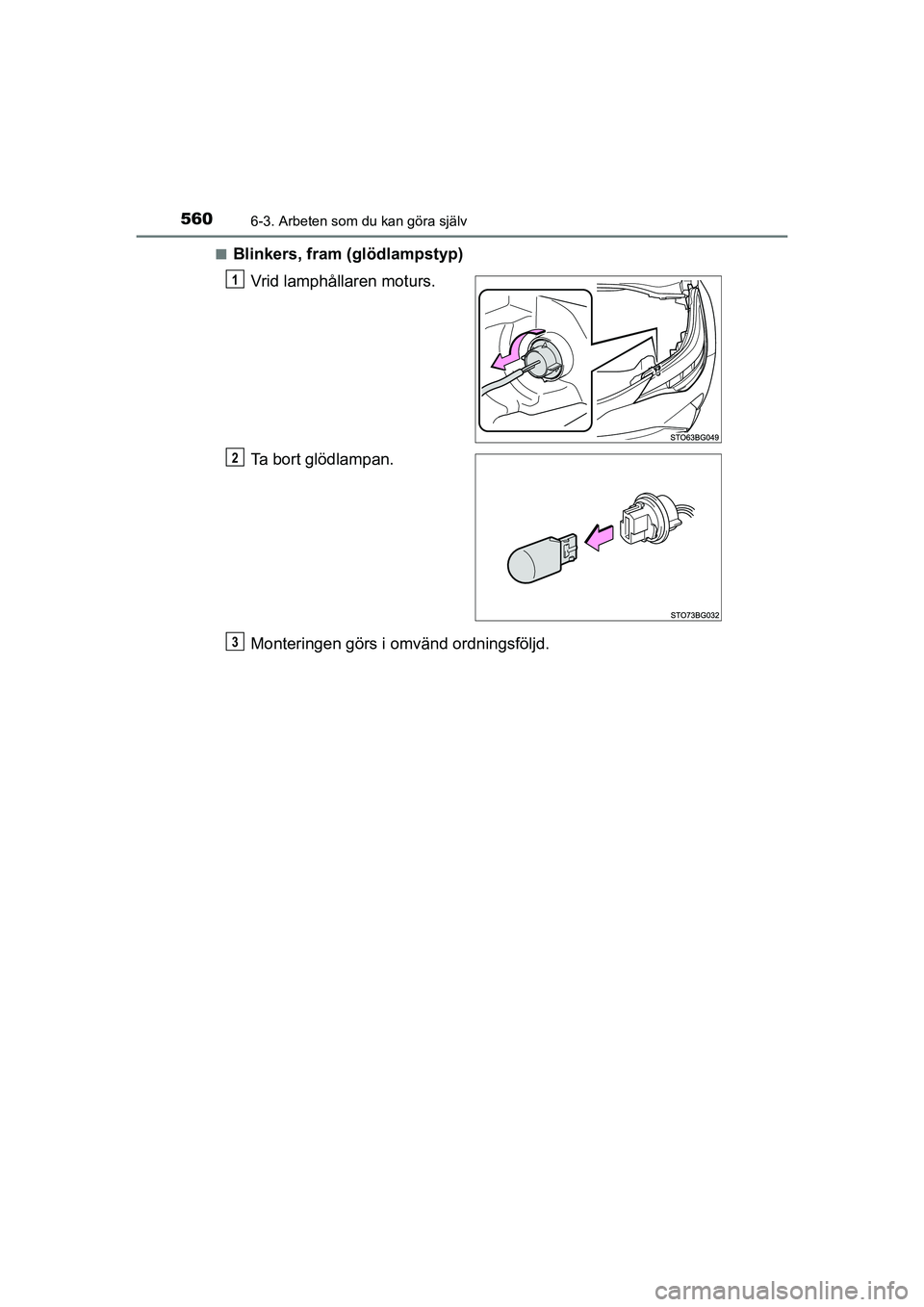

Page 562 of 720
5606-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SEn
Blinkers, fram (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10566SE.book Page 560 Wednesday, February 3, 2021 5:44 PM

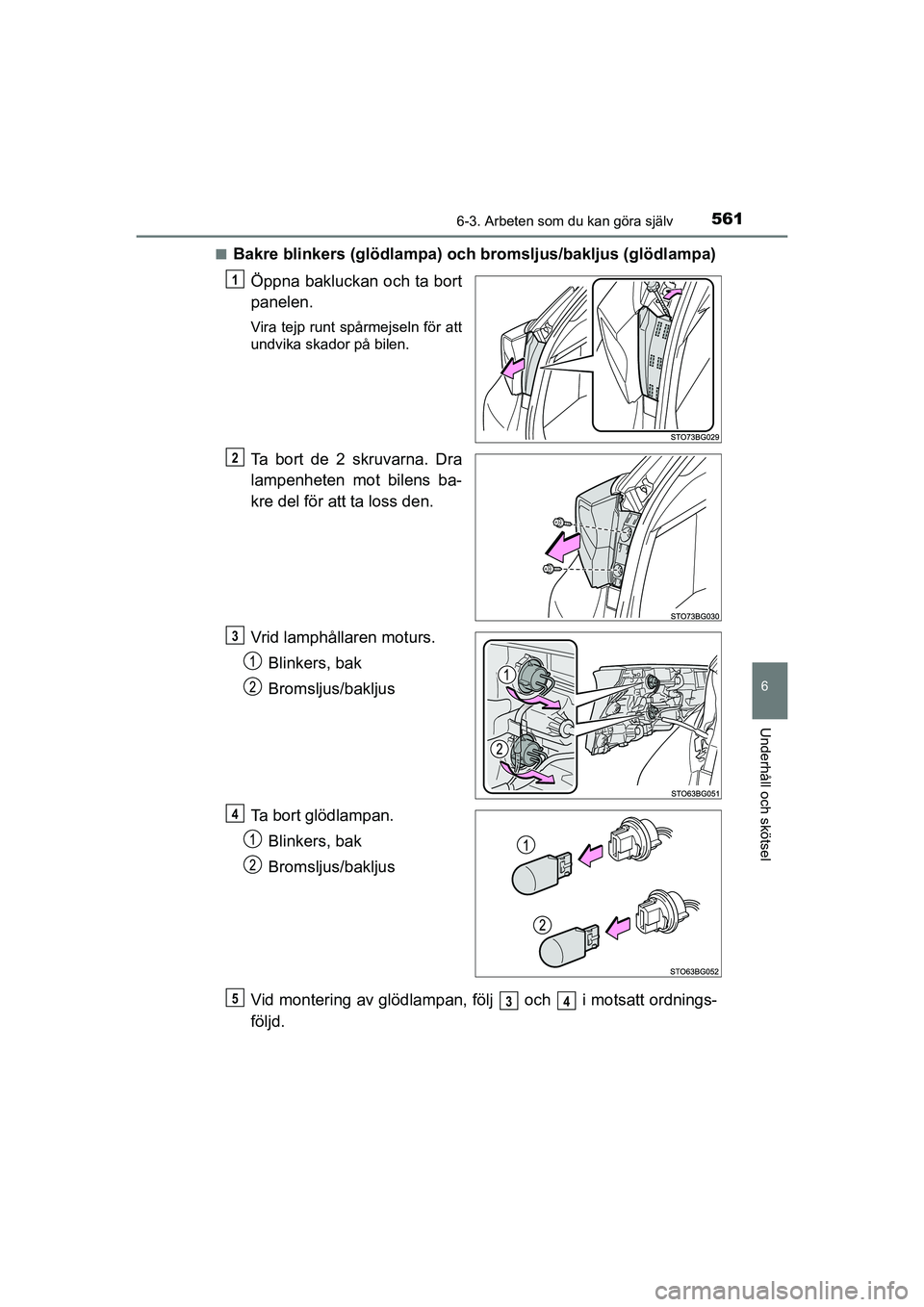

Page 563 of 720
5616-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
nBakre blinkers (glödlampa) och bromsljus/bakljus (glödlampa)
Öppna bakluckan och ta bort
panelen.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Ta bort de 2 skruvarna. Dra
lampenheten mot bilens ba-
kre del för att ta loss den.
Vrid lamphållaren moturs. Blinkers, bak
Bromsljus/bakljus
Ta bort glödlampan. Blinkers, bak
Bromsljus/bakljus
Vid montering av glödlampan, fö lj och i motsatt ordnings-
följd.
1
2
3
4
534
OM10566SE.book Page 561 Wednesday, February 3, 2021 5:44 PM

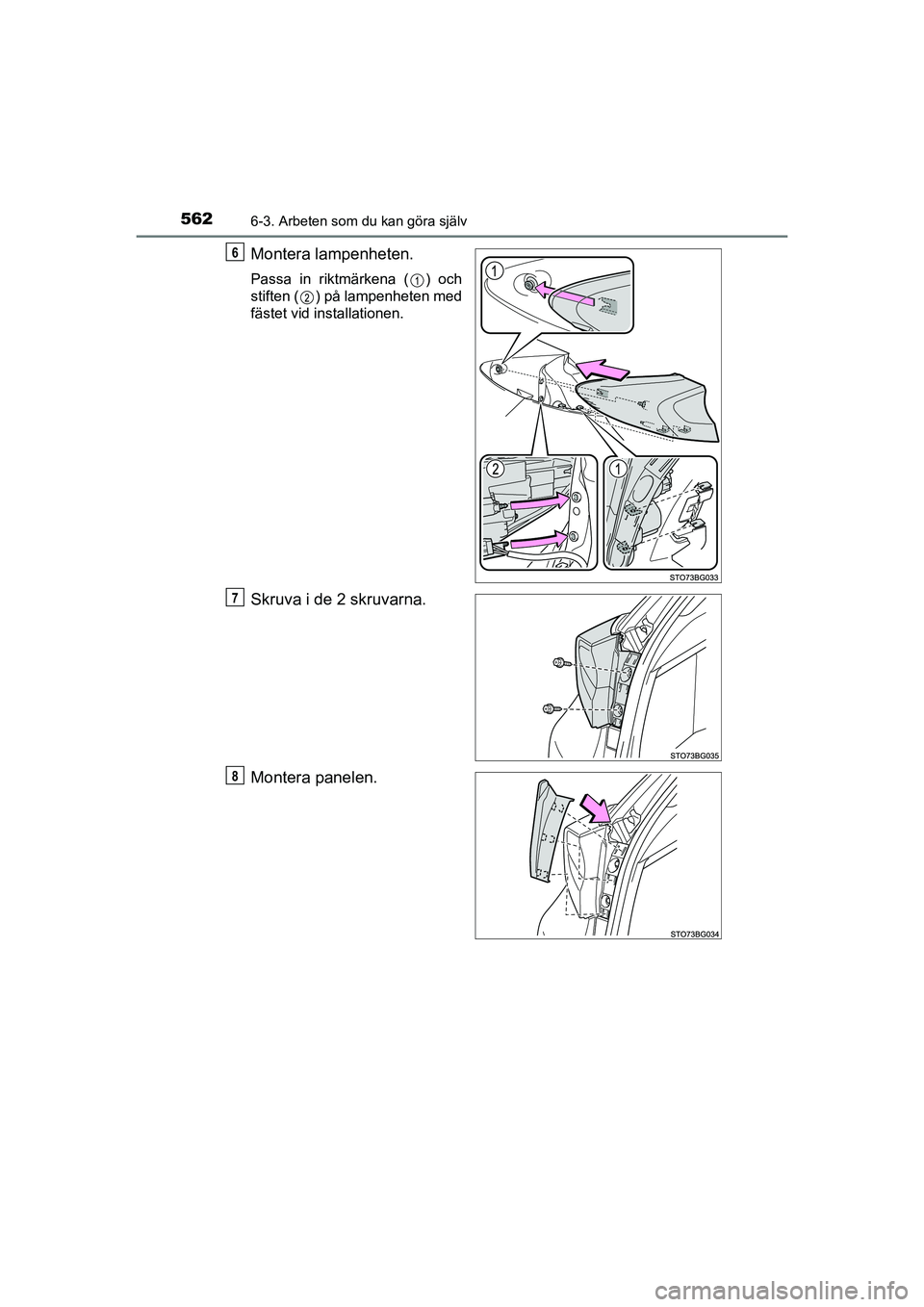

Page 564 of 720
5626-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Montera lampenheten.
Passa in riktmärkena ( ) och
stiften ( ) på lampenheten med
fästet vid installationen.
Skruva i de 2 skruvarna.
Montera panelen.
6
7
8
OM10566SE.book Page 562 Wednesday, February 3, 2021 5:44 PM

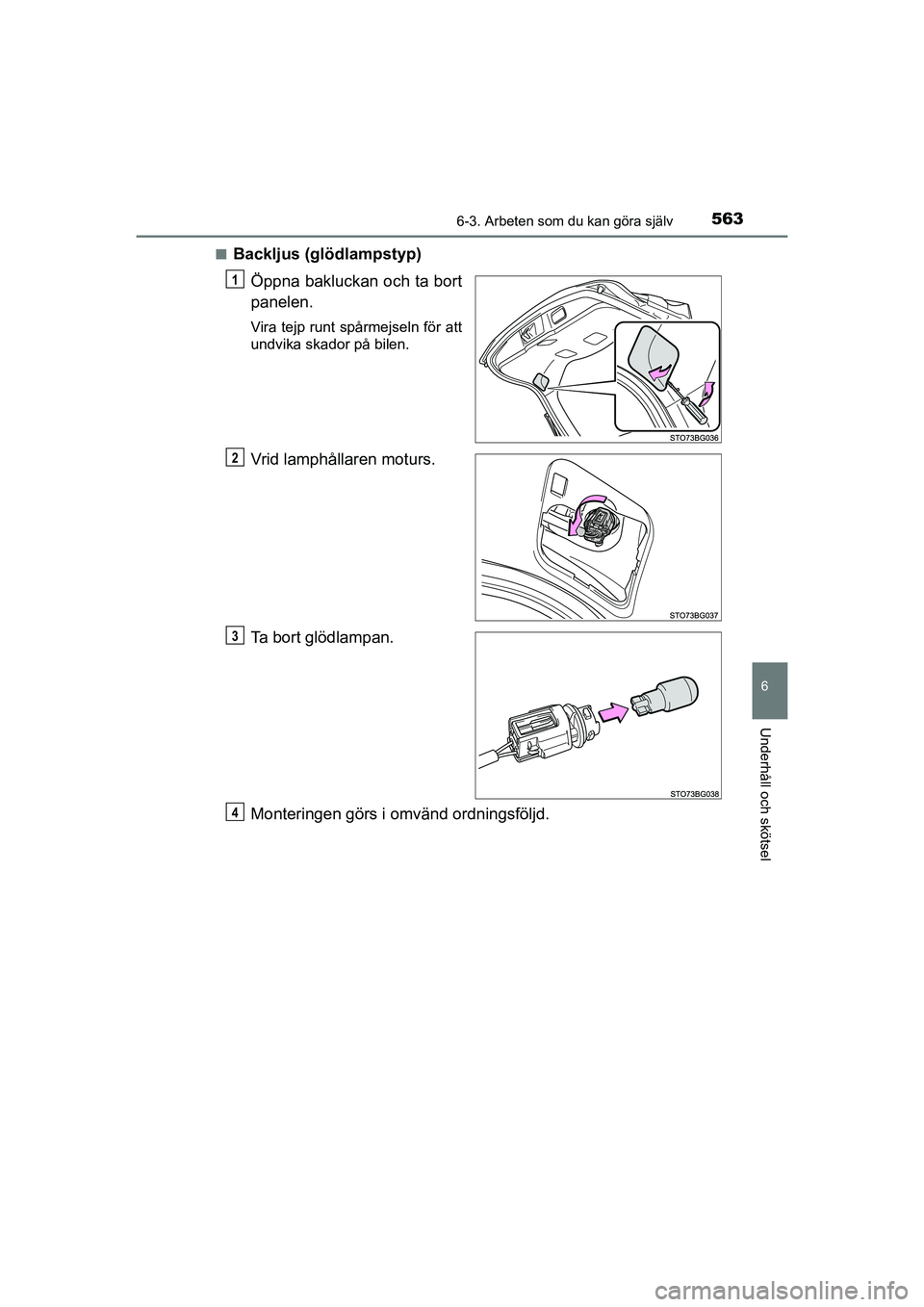

Page 565 of 720
5636-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
nBackljus (glödlampstyp)Öppna bakluckan och ta bort
panelen.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10566SE.book Page 563 Wednesday, February 3, 2021 5:44 PM
Page 566 of 720
5646-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SEn

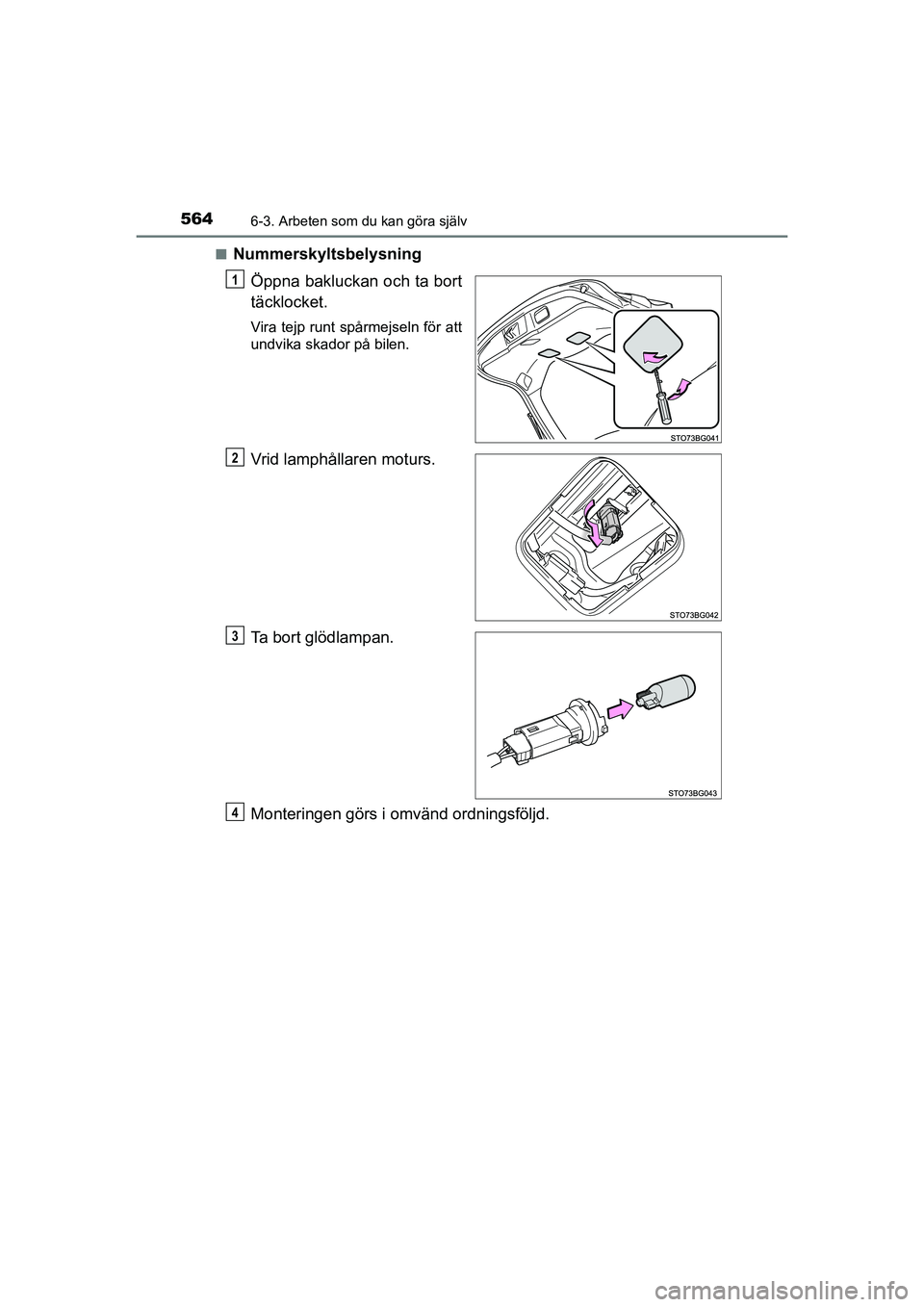

Nummerskyltsbelysning
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10566SE.book Page 564 Wednesday, February 3, 2021 5:44 PM
Page 567 of 720
5656-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel

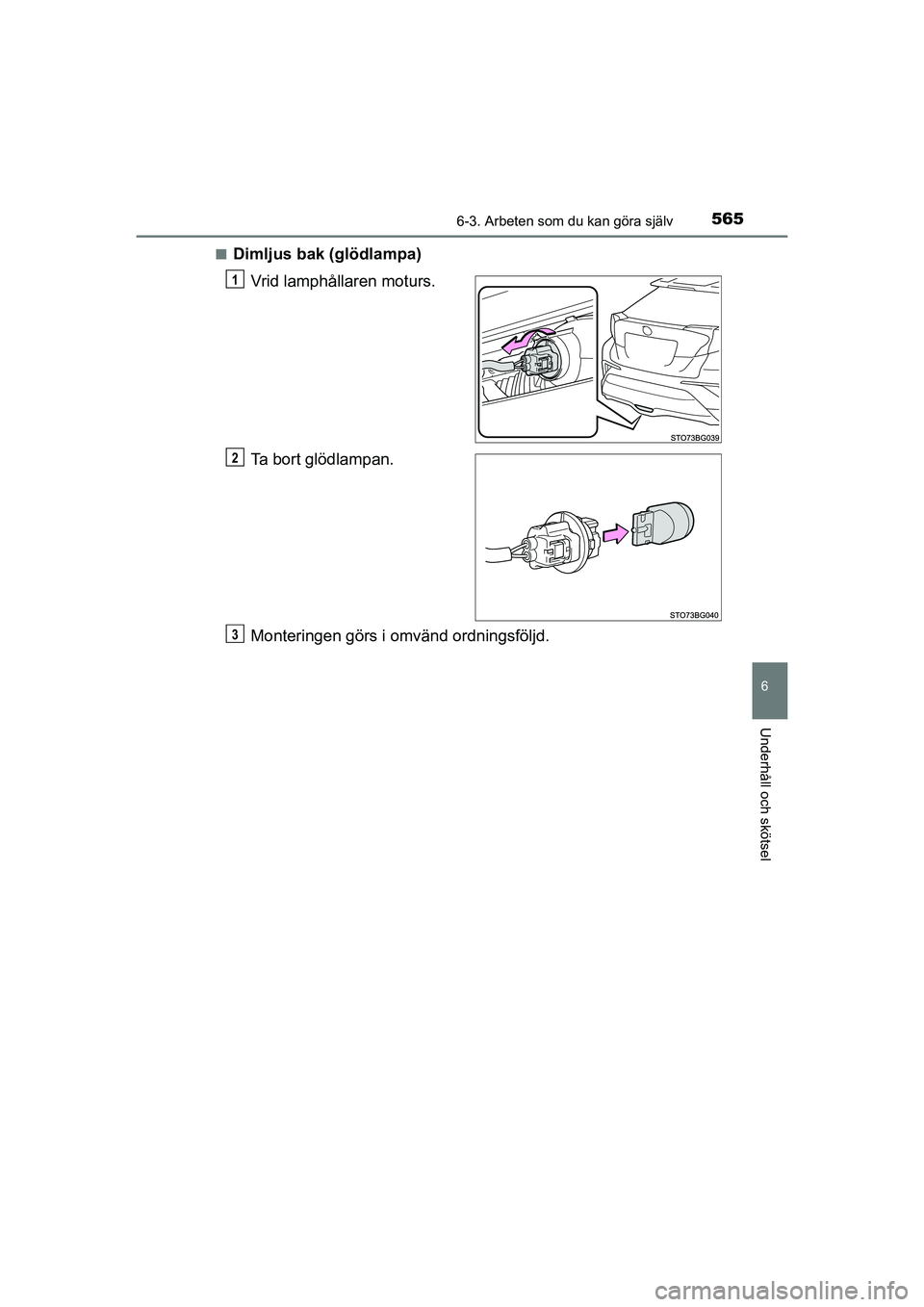

nDimljus bak (glödlampa)Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10566SE.book Page 565 Wednesday, February 3, 2021 5:44 PM

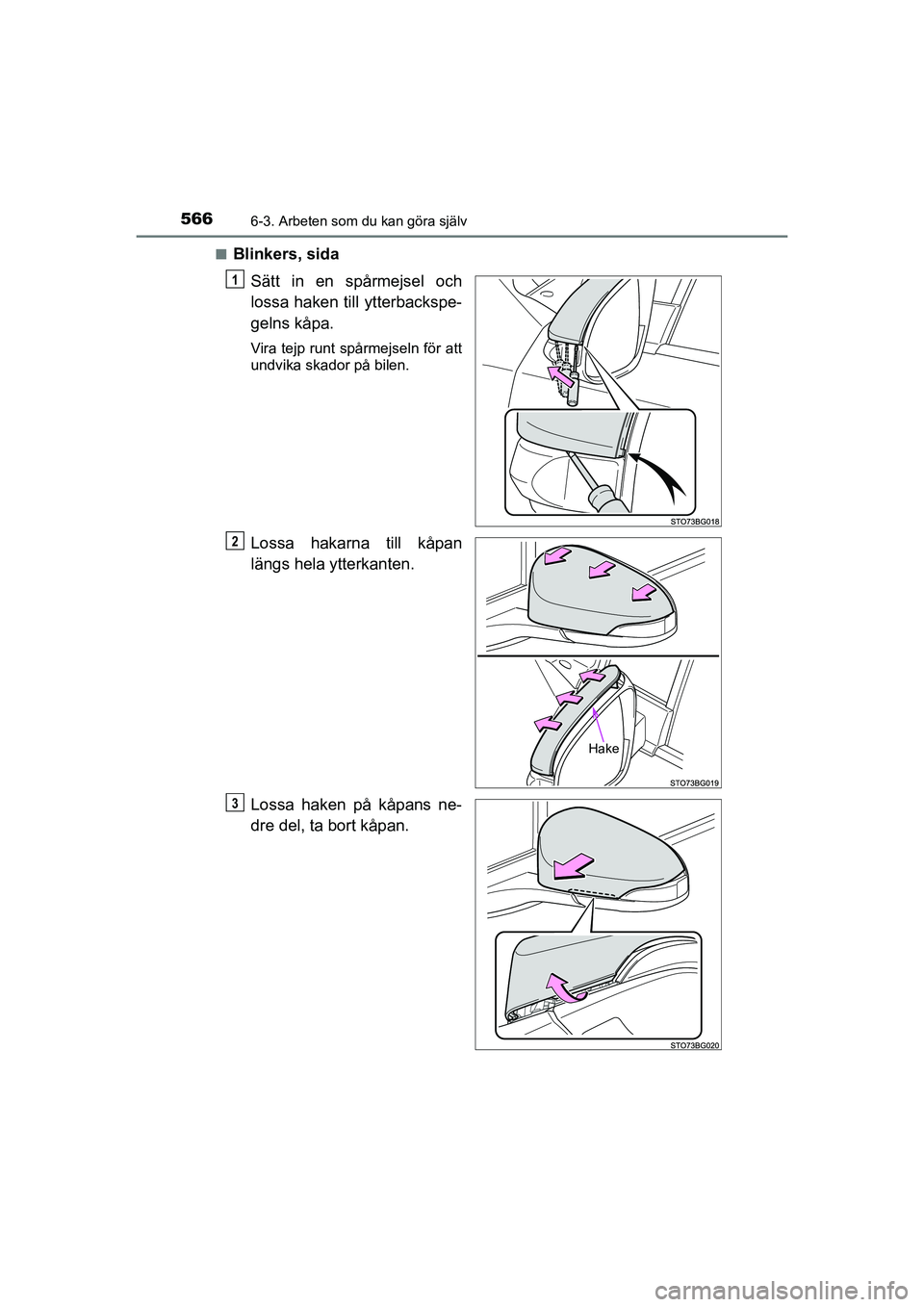

Page 568 of 720
5666-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SEn
Blinkers, sida
Sätt in en spårmejsel och
lossa haken till ytterbackspe-
gelns kåpa.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Lossa hakarna till kåpan
längs hela ytterkanten.
Lossa haken på kåpans ne-
dre del, ta bort kåpan.
1
Hake
2
3
OM10566SE.book Page 566 Wednesday, February 3, 2021 5:44 PM

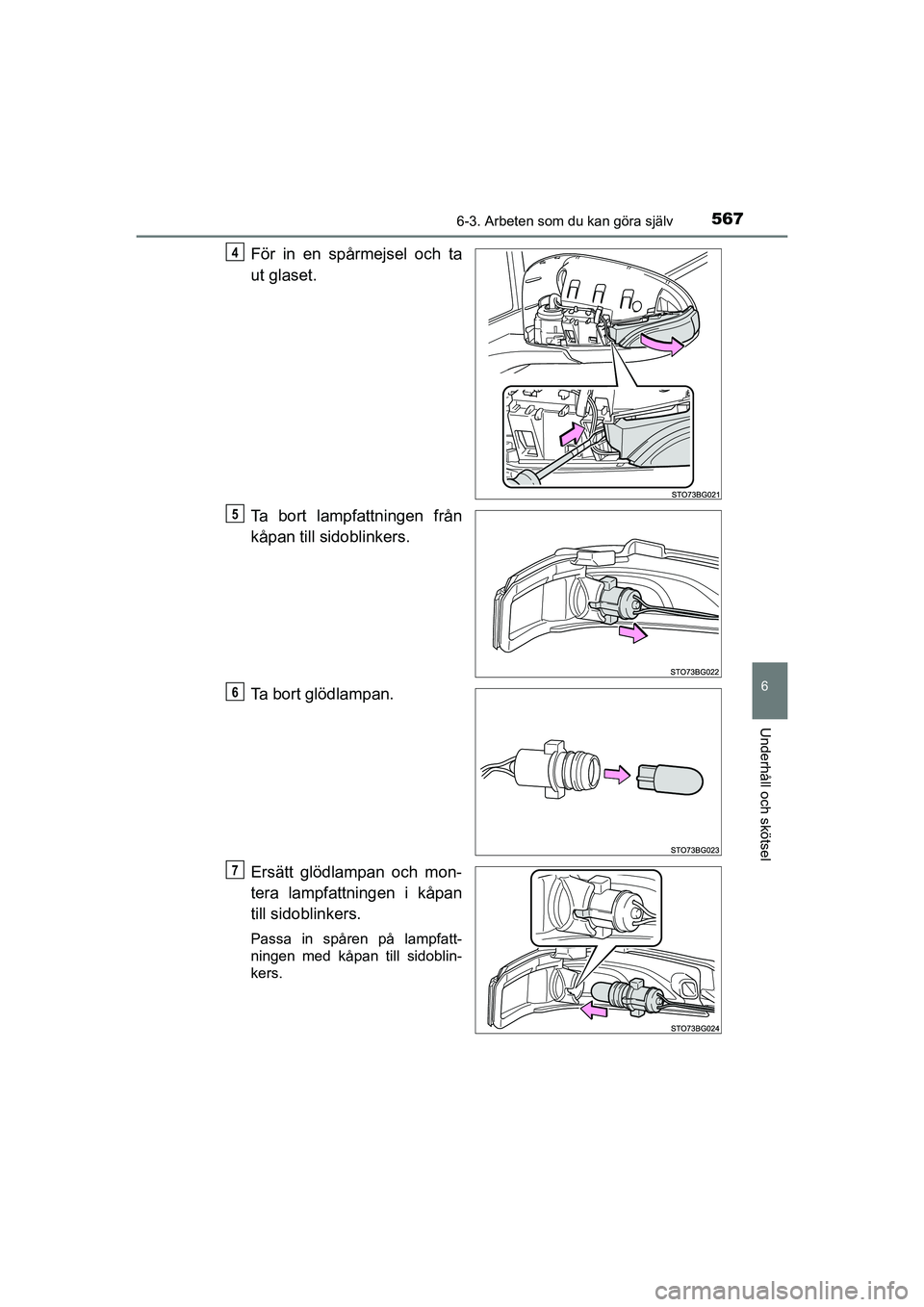

Page 569 of 720
5676-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
6
Underhåll och skötsel
För in en spårmejsel och ta
ut glaset.
Ta bort lampfattningen från
kåpan till sidoblinkers.
Ta bort glödlampan.
Ersätt glödlampan och mon-
tera lampfattningen i kåpan
till sidoblinkers.
Passa in spåren på lampfatt-
ningen med kåpan till sidoblin-
kers.
4
5
6
7
OM10566SE.book Page 567 Wednesday, February 3, 2021 5:44 PM

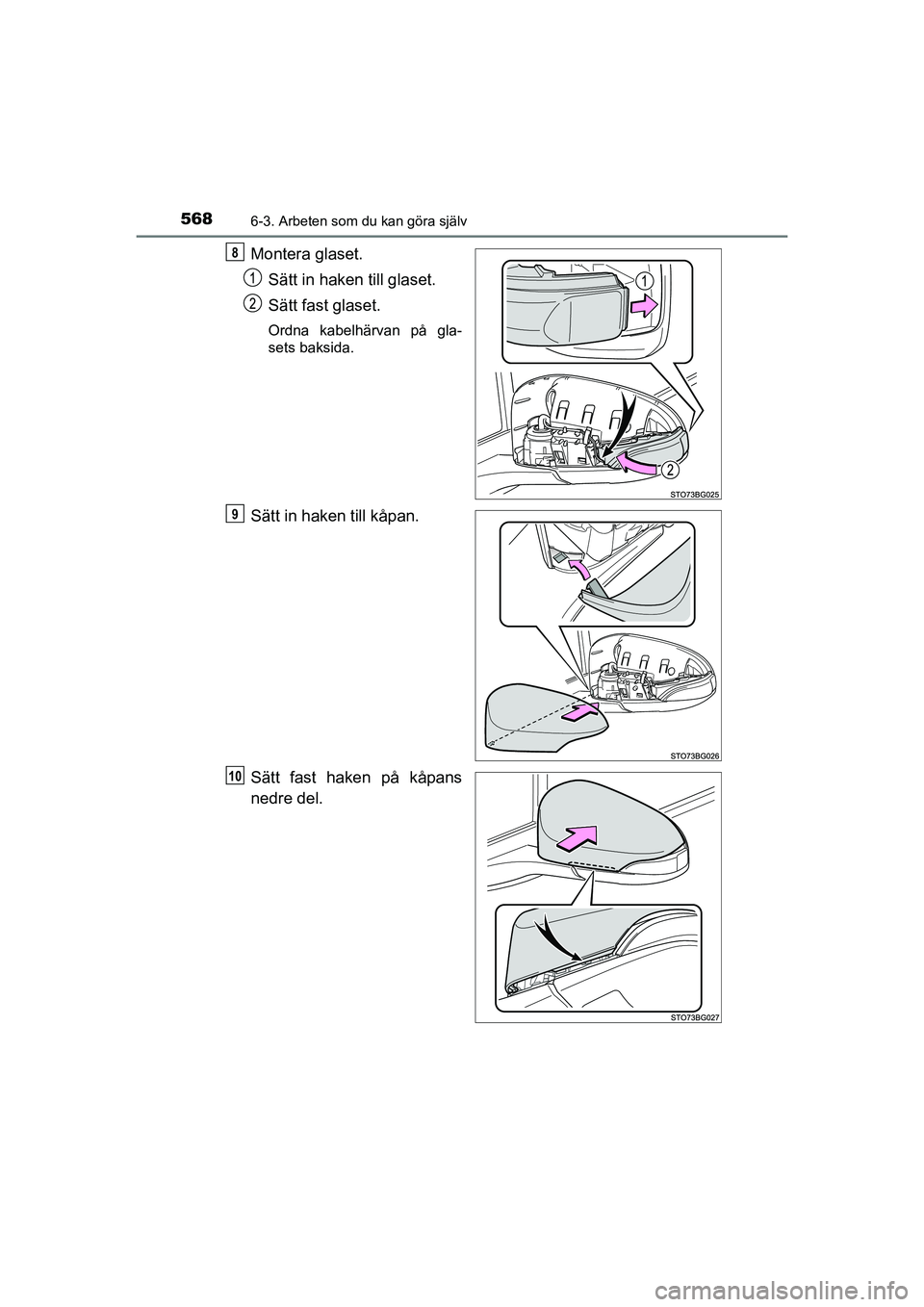

Page 570 of 720
5686-3. Arbeten som du kan göra själv
C-HR_HV_OM_Europe_OM10647SE
Montera glaset.Sätt in haken till glaset.
Sätt fast glaset.
Ordna kabelhärvan på gla-
sets baksida.
Sätt in haken till kåpan.
Sätt fast haken på kåpans
nedre del.
8
9
10
OM10566SE.book Page 568 Wednesday, February 3, 2021 5:44 PM
