Page 591 of 720

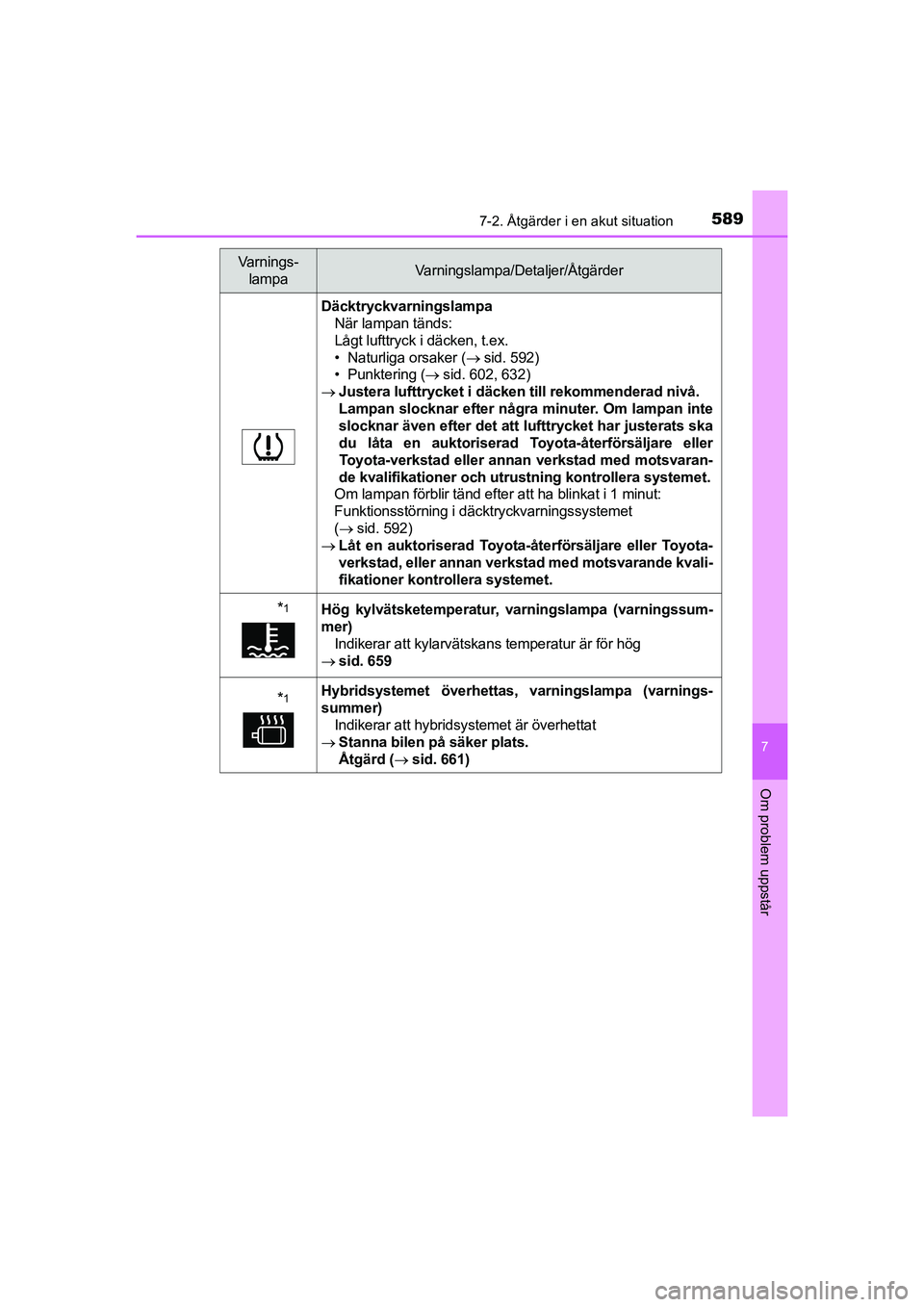

5897-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
DäcktryckvarningslampaNär lampan tänds:
Lågt lufttryck i däcken, t.ex.
• Naturliga orsaker ( sid. 592)
• Punktering ( sid. 602, 632)
Justera lufttrycket i däcken till rekommenderad nivå.
Lampan slocknar efter några minuter. Om lampan inte
slocknar även efter det att lufttrycket har justerats ska
du låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller anna n verkstad med motsvaran-
de kvalifikationer och utrust ning kontrollera systemet.
Om lampan förblir tänd efter att ha blinkat i 1 minut:
Funktionsstörning i däcktryckvarningssystemet
( sid. 592)
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer kontrollera systemet.
*1Hög kylvätsketemperatur, va rningslampa (varningssum-
mer)
Indikerar att kylarvätskans temperatur är för hög
sid. 659
*1Hybridsystemet överhettas, varningslampa (varnings-
summer) Indikerar att hybridsystemet är överhettat
Stanna bilen på säker plats.
Åtgärd ( sid. 661)
Va r n i n g s -
lampaVarningslampa/De taljer/Åtgärder
OM10566SE.book Page 589 Wednesday, February 3, 2021 5:44 PM
Page 592 of 720

5907-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
*1: Den här lampan tänds på informationsdisplayen.
*2: Parkeringsbroms ansatt, varningssummer:En summerton hörs om bilen körs med en hastighet av minst ca 5 km/tim.
*3: Varningssummer för förarens och framsätespassagerarens säkerhetsbäl-te:
Varningssummern för förarens och framsätespassagerarens säkerhetsbäl-
ten hörs för att påminna om att respektive bälte inte är fastspänt. Om sä-
kerhetsbältet lossas hörs en summerton stötvis under en viss tid när bilen
har kommit upp i en viss körhastighet.
Baksätespassagerarens säkerhetsbälte, varningssummer:
Varningssummern hörs för att uppmärksamma passagerare i baksätet att
ett säkerhetsbälte inte är fastspänt. Om säkerhetsbältet lossas hörs en
summerton stötvis under en viss tid när bilen har kommit upp i en viss kör-
hastighet.
*1
Brake Override System Indikerar att gaspedalen och bromspedalen är nedtrampa-
de samtidigt och att Brake Override är aktiverat.
Släpp upp gaspedalen och trampa långsamt ner
bromspedalen.
Indikerar funktionsstörning i Brake Override (med varnings-
summer)
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
Kör/start-kontroll Indikerar att växelläget ändrades och kör/start-kontrollen
användes medan gaspedalen trampades ned (med var-
ningssummer)
Släpp upp gaspedalen för att ögonblick.
Indikerar funktionsstörning i kör/start-kontrollen (med var-
ningssummer)
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verks tad med motsvarande kvali-
fikationer reparera bilen omedelbart.
Va r n i n g s - lampaVarningslampa/De taljer/Åtgärder
OM10566SE.book Page 590 Wednesday, February 3, 2021 5:44 PM
Page 593 of 720

5917-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
nElektriskt servostyrningssystem, varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till den elektriska servostyrningen eventuellt tän-
das och varningssummern höras.
n Passageraravkänningssensor för framsät et, bältespåminnelse samt var-
ningssummer
l Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
l Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
n Om varningslampan till däcktrycket tänds
Kontrollera däckets skick för att fastställa om däcket har punktering.
Om däcket är punkterat: sid. 602, 632
Om däcket inte är punkterat:
Utför följande åtgärder när temperaturen i däcken har svalnat tillräckligt.
l Kontrollera lufttrycket i däcken och justera till lämpligt värde.
l Om varningslampan inte slocknar efter flera minuter ska du kontrollera att
lufttrycket i däcken håller specificerad nivå och utföra nollställning.
( sid. 529)
Varningslampan kan eventuellt tändas igen om ovanstående åtgärder ge-
nomförs utan att däcken först fått svalna tillräckligt.
OM10566SE.book Page 591 Wednesday, February 3, 2021 5:44 PM
Page 594 of 720

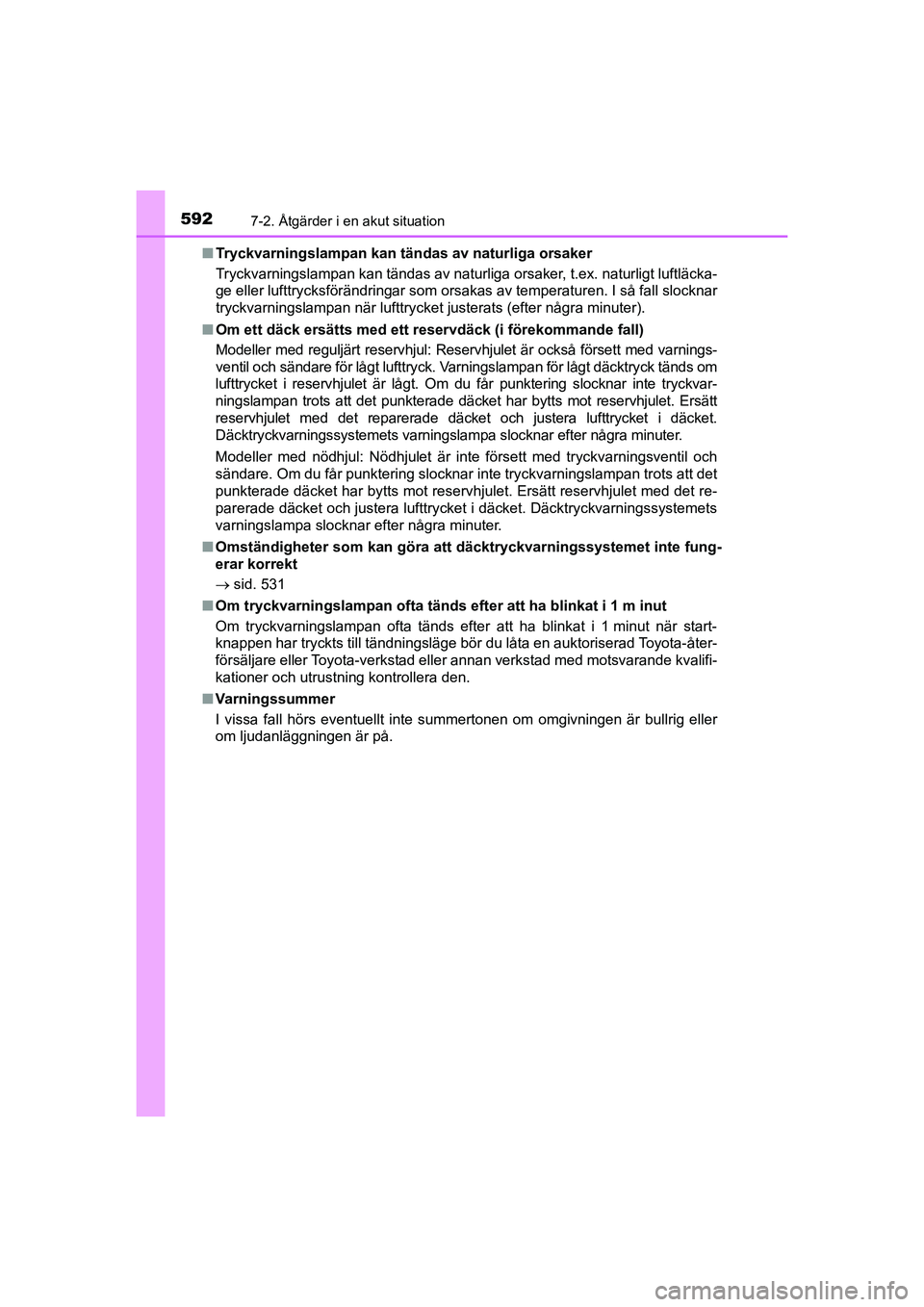

5927-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SEn
Tryckvarningslampan kan tändas av naturliga orsaker
Tryckvarningslampan kan tändas av naturliga orsaker, t.ex. naturligt luftläcka-
ge eller lufttrycksförändringar som orsakas av temperaturen. I så fall slocknar
tryckvarningslampan när lufttrycket justerats (efter några minuter).
n Om ett däck ersätts med ett r eservdäck (i förekommande fall)
Modeller med reguljärt reservhjul: Reserv hjulet är också försett med varnings-
ventil och sändare för lågt lufttryck. Varningslampan för lågt däcktryck tänds om
lufttrycket i reservhjulet är lågt. Om du får punktering slocknar inte tryckvar-
ningslampan trots att det punkterade däcket har bytts mot reservhjulet. Ersätt
reservhjulet med det reparerade däcket och justera lufttrycket i däcket.
Däcktryckvarningssystemets varningslampa slocknar efter några minuter.
Modeller med nödhjul: Nödhjulet är inte försett med tryckvar\
ningsventil och
sändare. Om du får punktering slocknar inte tryckvarningslampan trots att det
punkterade däcket har bytts mot reservhjulet. Ersätt reservhjulet med det re-
parerade däcket och justera lufttrycket i däcket. Däcktryckvarningssystemets
varningslampa slocknar efter några minuter.
n Omständigheter som kan göra at t däcktryckvarningssystemet inte fung-
erar korrekt
sid. 531
n Om tryckvarningslampan ofta tänds efter att ha blinkat i 1 m inut
Om tryckvarningslampan ofta tänds efter att ha blinkat i 1 minut när start-
knappen har tryckts till tändningsläge bör du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera den.
n Varningssummer
I vissa fall hörs eventuellt inte summertonen om omgivningen är bullrig eller
om ljudanläggningen är på.
OM10566SE.book Page 592 Wednesday, February 3, 2021 5:44 PM
Page 595 of 720

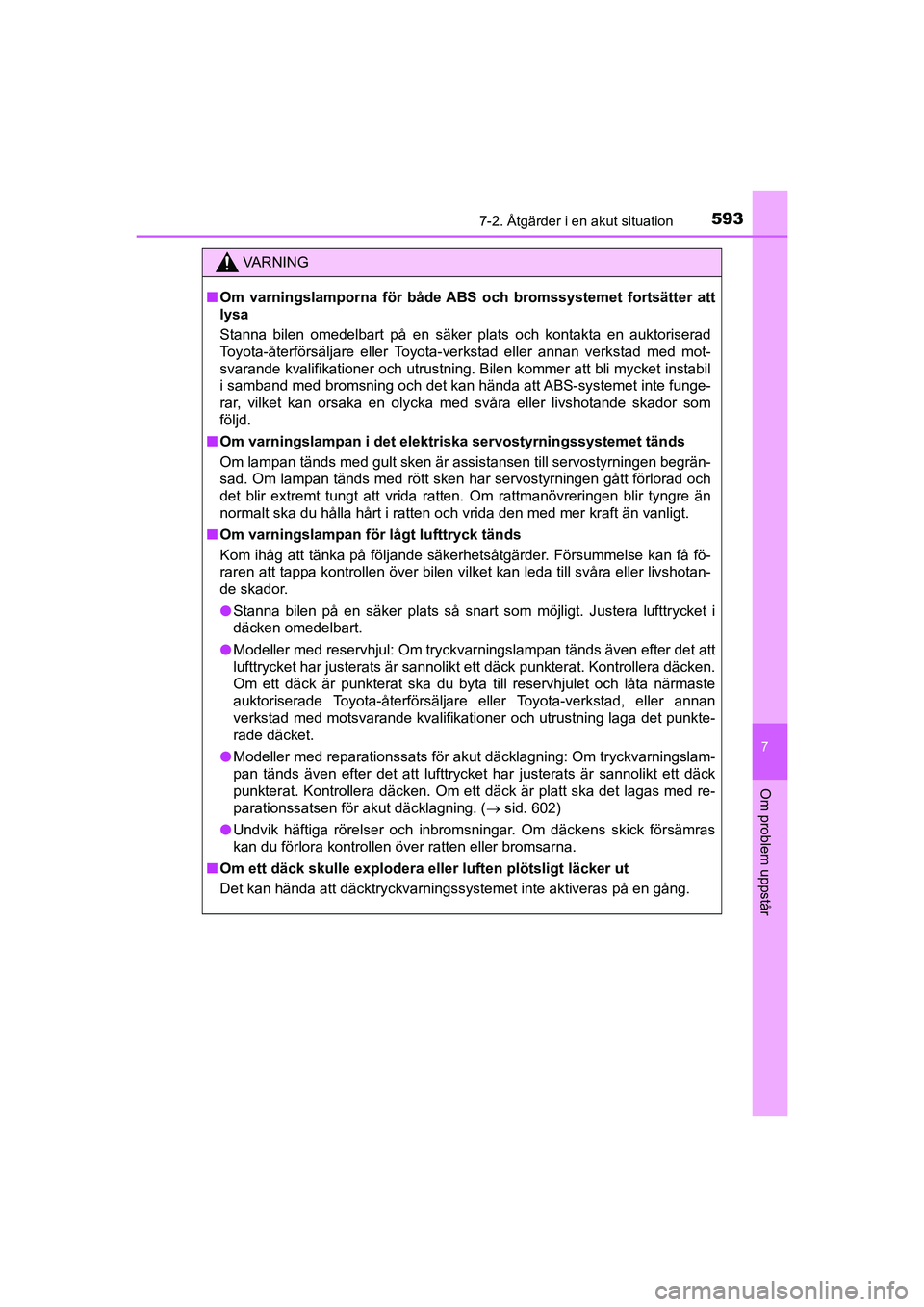

5937-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
VA R N I N G
nOm varningslamporna för både ABS och bromssystemet fortsätter att
lysa
Stanna bilen omedelbart på en säker plats och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning. Bilen kommer att bli mycket instabil
i samband med bromsning och det kan hända att ABS-systemet inte funge-
rar, vilket kan orsaka en olycka med svåra eller livshotande skador som
följd.
n Om varningslampan i det elektri ska servostyrningssystemet tänds
Om lampan tänds med gult sken är assistansen till servostyrningen begrän-
sad. Om lampan tänds med rött sken har servostyrningen gått förlo\
rad och
det blir extremt tungt att vrida ratt en. Om rattmanövreringen blir tyngre än
normalt ska du hålla hårt i ratten och vrida den med mer kraft ä\
n vanligt.
n Om varningslampan för lågt lufttryck tänds
Kom ihåg att tänka på följande säkerhetsåtgärder. Försummelse kan få fö-
raren att tappa kontrollen över bilen vilket kan leda till svåra eller livshotan-
de skador.
l Stanna bilen på en säker plats så snart som möjligt. Justera lufttrycket i
däcken omedelbart.
l Modeller med reservhjul: Om tryckvarningslampan tänds även efter det att
lufttrycket har justerats är sannolikt ett däck punkterat. Kontrollera däcken.
Om ett däck är punkterat ska du byta till reservhjulet och låta närmaste
auktoriserade Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning laga det punkte-
rade däcket.
l Modeller med reparationssats för ak ut däcklagning: Om tryckvarningslam-
pan tänds även efter det att lufttrycket har justerats är sannolikt ett däck
punkterat. Kontrollera däcken. Om ett däck är platt ska det lagas med re-
parationssatsen för akut däcklagning. ( sid. 602)
l Undvik häftiga rörelser och inbromsningar. Om däckens skick försämras
kan du förlora kontrollen över ratten eller bromsarna.
n Om ett däck skulle explodera eller luften plötsligt läcker ut
Det kan hända att däcktryckvarningssystemet inte aktiveras på en gång.
OM10566SE.book Page 593 Wednesday, February 3, 2021 5:44 PM
Page 596 of 720

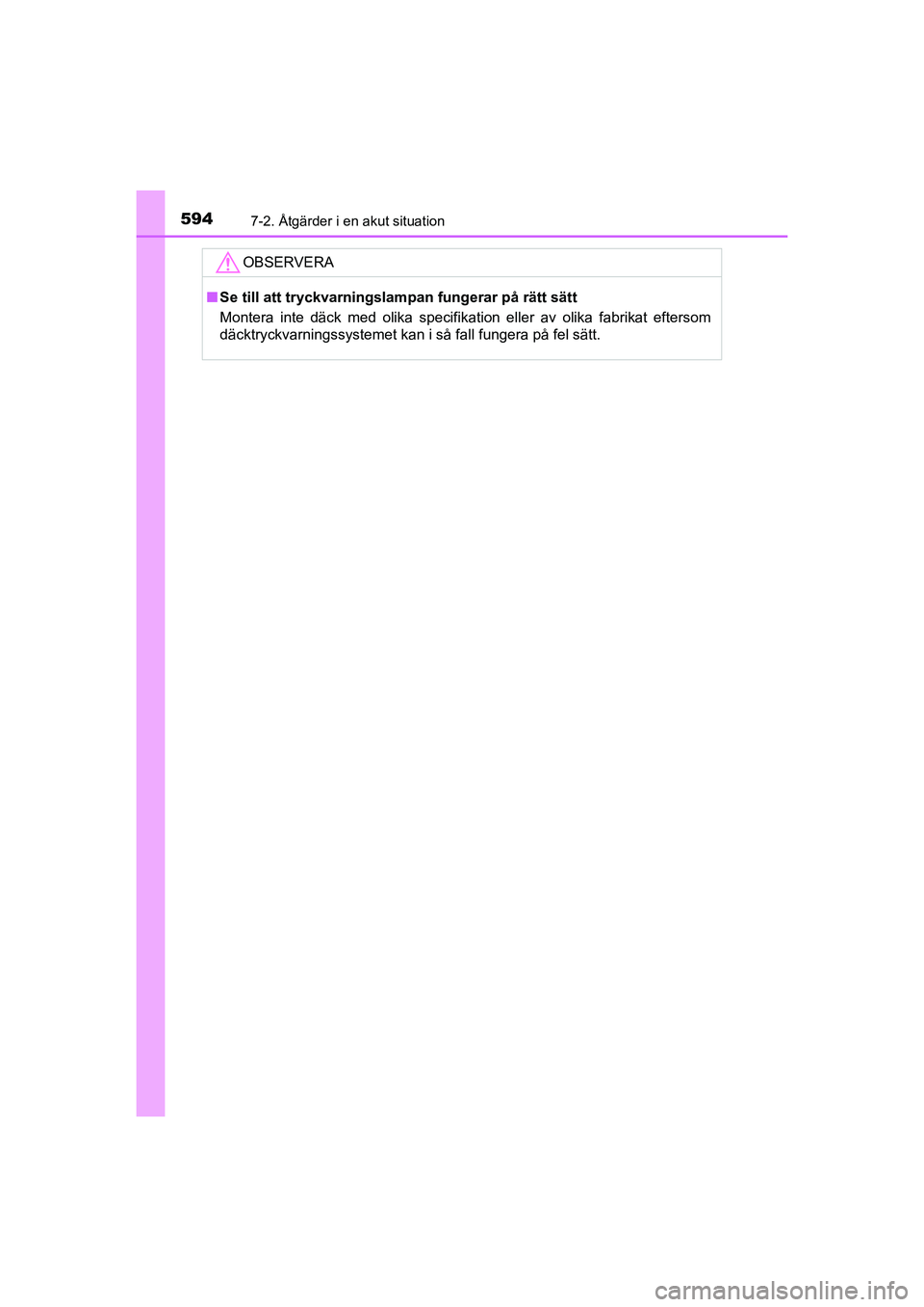

5947-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
OBSERVERA
nSe till att tryckvarningslampan fungerar på rätt sätt
Montera inte däck med olika specifikation eller av olika fabrikat eftersom
däcktryckvarningssystemet kan i så fall fungera på fel sätt.
OM10566SE.book Page 594 Wednesday, February 3, 2021 5:44 PM
Page 597 of 720

5957-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
Om ett varningsmeddelande visas
Informationsdisplay
Om något av varningsmeddelandena tänds på nytt när du har utfört
följande åtgärder ska du kontakta en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
Informationsdisplayen visar varningar om systemstörningar, fel-
aktigt utförda funktioner eller meddelanden som indikerar beho-
vet av underhåll. Om ett meddelan de visas ska du utföra korrige-
ringsåtgärder enligt meddelandet.
OM10566SE.book Page 595 Wednesday, February 3, 2021 5:44 PM
Page 598 of 720

5967-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
Varningslampor och varningssignaler fungerar på följande sätt bero-
ende på meddelandets innehåll. Om meddelandet indikerar behov av
kontroll av en återförsäljare, låt omedelbart en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
*: En summerton hörs första gången ett meddelande visas på informations- displayen.
Meddelanden och varningar
System-
varnings-
lampaVarnings-summer
*Va r n i n g
Hörs
• Indikerar en viktig situation, t.ex. när ett körrela-
terat system inte fungerar eller att risk föreligger
om korrigering inte genomförs
• Indikerar en situation, t.ex. när skador på bilen
eller en fara kan uppstå
Tänds eller
blinkar
Hörs
Indikerar en viktig situation, t.ex. när systemen
som visas på informationsdisplayen kan vara de-
fekta
Hörs inte
• Indikerar en situation, t.ex. fel i en elektrisk kom- ponent, dess skick, eller indikerar underhållsbe-
hov
• Indikerar ett tillstånd, t.ex. om en funktion har ut- förts felaktigt eller indikerar hur den ska utföras
på rätt sätt
OM10566SE.book Page 596 Wednesday, February 3, 2021 5:44 PM
Page 599 of 720

5977-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
nVarningsmeddelanden
De varningsmeddelanden som beskrivs nedan kan skilja sig från de verkliga
meddelandena beroende på driftsförhållanden och bilens utförande.
n Om ett meddelande visas som indikerar att besök hos din Toyota-åter-
försäljare krävs
Systemet, eller delen som visas på informationsdisplayen fungerar inte.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer reparera bilen omedelbart.
n Om ett meddelande om en funktion visas
lOm ett meddelande om gaspedalens eller bromspedalens funktion visas.
Ett varningsmeddelande om bromspedalens läge visas eventuellt medan fö-
rarstödssystemen, t.ex. PCS (det aktiva krockskyddet) (i förekommande
fall) eller den aktiva farthållaren m ed radar från 0 km/tim (i förekommande
fall) är aktiverade. Om ett varningsmeddelande visas ska du sakta in bilen
eller följa anvisningen som visas på informationsdisplayen.
l Ett varningsmeddelande visas när bromsf rikopplingssystemet är aktiverat.
( sid. 208).
l Ett varningsmeddelande visas när Kör/start-kontrollen, eller den intelligenta
autobromsen (i förekommande fall) är aktiva ( sid. 208, 377). Följ anvis-
ningarna på informationsdisplayen.
l Om ett meddelande om startknappens funktion visas
En anvisning om hur startknappen ska användas visas om en felaktig metod
för att starta hybridsystemet har använts eller om startknappen används på
fel sätt. Följ anvisningarna på informationsdisplayen för att använda start-
knappen igen.
l Om ett meddelande om växlingsfunktionen visas
För att undvika felaktig användning av växelspaken eller att bilen plötsligt
kommer i rörelse kan ett meddelande om att växelspaken ska flyttas visas
på informationsdisplayen. I så fall ska du följa anvisningarna i meddelandet
och byta växel.
l Om ett meddelande eller bild indikerar att något är öppet/stängt eller om en
förbrukningsprodukt behöver fyllas på
Kontrollera delen som indikeras på informationsdisplayen eller med var-
ningslampan och utför sedan åtgärden, exempelvis stäng en öppen dörr el-
ler fyll på förbrukningsvaran.
OM10566SE.book Page 597 Wednesday, February 3, 2021 5:44 PM
Page 600 of 720

5987-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SEn
Om ett meddelande som hänvisar till bilens instruktionsbok visas
lOm ”Kylarvätska hög temperatur.” visas ska du följa anvisningarna
(
sid. 659).
l Om följande meddelanden visas kan en funktionsstörning ha uppstått. Stan-
na bilen omedelbart på en säker plats och kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning. Det kan vara farligt att fortsätta köra.
• ”Låg bromseffekt.”
• ”Funktionsstörning i laddningssystemet”
• ”Låg oljetryck”
l Om följande meddelanden visas kan en funktionsstörning ha uppstått. Låt
omedelbart en auktoriserad Toyota-återf örsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
• ”Funktionsstörning i hybridsystemet.”
• ”Kontrollera motorn.”
• ”Systemstörning i hybridbatteriet.”
• ”Funktionsstörning i gaspedalsystemet.”
• ”Funktionsstörning i lås- & startsystemet”
• ”Partikelfiltret fullt” (
sid. 440)
• ”Hybridsystem avstängt”
• ”Motor avstängd”
l Om ”Låg laddning i 12V-batteri” visas,
• Om displayen slocknar efter några sekunder (visas i cirka 6 sekunder):
Håll hybridsystemet i gång i minst 15 minuter och ladda upp 12-voltsbat-
teriet.
• Om displayen inte slocknar: Starta hybridsystemet på följande sätt:
sid. 651
l Om ”Underhåll krävs för hybridbatteriets kyldelar. Se bilens instruktionsbok.”
visas kan filtret vara igensatt, luftventilerna kan vara blockerade eller ett av-
brott kan ha uppstått i kanalen. Utför därför följande åtgä\
rder.
• Om hybridbatteriets luftintagsventiler och filter är smutsiga ska rengö\
-
ringsåtgärderna på sid. 543 utföras.
• Om varningsmeddelandet visas när hybridbatteriets luftintagsventiler och filter inte är smutsiga ska du omedelbart låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
OM10566SE.book Page 598 Wednesday, February 3, 2021 5:44 PM
